ࡐ L-㉄㧛ᄤὼࠧࡓⶄวࡃࠗࠝࡊࠬ࠴࠶ࠢߩ‛ᕈߦ߷ߔ ട᳓ಽ⸃ᛥࡐࠞ࡞ࡏࠫࠗࡒ࠼ߩಽሶ㊂ߩᓇ㗀
Effect of molecular weight of polycarbodiimide as a hydrolysis retarder on physical properties of hybrid plastics from poly(
L-lactic acid) and natural rubber
⎇ⓥઍ⠪ ᄢቇ㒮ࠪࠬ࠹ࡓᎿቇ⎇ⓥ⑼ ᢎ ⊕⍹ᶈᐔ ᰴઍၮ⋚ᛛⴚ⎇ⓥᚲ Kohei Shiraishi ห⎇ⓥ⠪ ᄢቇ㒮ࠪࠬ࠹ࡓᎿቇ⎇ⓥ⑼ ቇ↢ ේ↰ ᄢ
Dai Harada ᄢቇ㒮ࠪࠬ࠹ࡓᎿቇ⎇ⓥ⑼ ᢎ ᧖ጊ৻↵
Kazuo Sugiyama
ᎹࠧࡓᎿᬺᩣᑼળ␠ ᛛⴚ㐿⊒ㇱ ⍫㊁ ᔀ Toru Yano
ᎹࠧࡓᎿᬺᩣᑼળ␠ ᛛⴚ㐿⊒ㇱ Ꮉญᢘሶ Keiko Kawaguchi
To prevent hydrolysis of poly(L-lactic acid)(PLLA) / natural rubber(NR) / epoxidized NR(ENR) composites with a high impact and thermal mechanical properties, effect of the amount of addition of polycarbodiimide(PCDI) or the molecular weights of PCDI was examined on thermal and mechanical properties of the resulting PLLA composites. The thermal and mechanical properties of the composite materials were evaluated by JIS K7160 and ISO 75-B methods.
㧚ߪߓߦ
ᬀ‛ࠍේᢱߣߔࠆࡃࠗࠝࡊࠬ࠴࠶ࠢߪᄢ᳇ਛߩ
ੑ㉄ൻ⚛ߩჇᷫߦᓇ㗀ࠍਈ߃ߥޟࠞࡏࡦ࠾ࡘ
࠻࡞ޠߩᕈ⾰ࠍ߽ߟߣߐࠇࠆ(1)㧚߹ߚ㧘⍹ᴤ♽
᳢↪᮸⢽ߩᱴߤ߇ⅣႺਛߢᓸ↢‛╬ߦࠃߞߡಽ⸃ߐ ࠇࠆᕈ⾰ࠍ␜ߐߥߩߦኻߒ㧘ࡃࠗࠝࡊࠬ࠴࠶ࠢ
ߩᄙߊߪਛ╬ߩⅣႺਛߢಽ⸃ߔࠆ↢ಽ⸃ᕈࠍ␜ߔ㧚
ⅣႺ⽶⩄ߩዋߥൻቇ㧘᷷ᥦൻߩᛥߩⷰὐ߆ ࠄ㧘ࡃࠗࠝࡑࠬ⾗Ḯߩ↥ຠ߳ߩォ឵ᛛⴚ߿ᬀ‛↱
᧪╬ࡃࠗࠝࡊࠬ࠴࠶ࠢߩ‛ᕈᡷༀ╬ߩ⹜ߺߪᵴ⊒
ൻߒߡࠆ(2,3)ޕࡃࠗࠝࡊࠬ࠴࠶ࠢߩઍ⊛ߥ߽ߩ ߪࡐ㉄(PLLA)߿ࡐࠣࠦ࡞㉄㧘ᓸ↢‛↥↢
ࡐࠛࠬ࠹࡞ߥߤ߇ߍࠄࠇࠆ㧚ߘߩਛߢ߽PLLA ߪ㧘࠻࠙ࡕࡠࠦࠪ߿ࠗࡕ㘃߆ࠄᓧࠄࠇࠆ࠺ࡦࡊࡦ㧘 ࠨ࠻࠙ࠠࡆߥߤ߆ࠄᓧࠄࠇࠆ࡚ࠪ♧ߩ⊒㉂ߦࠃࠅᓧ ࠄࠇࠆ㉄߆ࠄߟߊࠄࠇࠆᬀ‛↱᧪ߩࡊࠬ࠴࠶ࠢ
ߢࡐࠬ࠴ࡦ߿ࡐࠛ࠴ࡦ࠹ࡈ࠲࠻
(PET)ߦૃߚ㜞ᕈߣㅘᕈࠍߒߡࠆ㧚ᓥ᧪
ߩ⍹ᴤ♽᳢↪᮸⢽ࡐࡊࡠࡇࡦ╬ߦㄭ‛ᕈߣട Ꮏᕈࠍ␜ߔߎߣ߆ࠄ㧘ࡈࠖ࡞ࡓ߿㘩ེ㧘ᢥᚱౕ㧘৻
⥸൮ⵝ⾗᧚㧘❫⛽ຠ㧘ක≮᧚ᢱ㧘㘶ᢱ↪ࡏ࠻࡞╬
ᄙ↪ㅜߦᵴ↪ߐࠇߟߟࠆ㧚㧘☨࿖ߩࡀࠗ࠴ࡖ
ࡢࠢࠬ␠߇ᐕ↥⢻ജ14ਁ࠻ࡦߩᬺ↢↥ࠍ
ߒߡࠆ߶߆㧘ਛ࿖ߢᵽᳯᶏᱜ↢‛᧚ᢱ߇5ජ࠻ࡦ ߩ↢↥⢻ߢ↢↥ߒߡ߅ࠅ㧘Ⴧ↥ߩ⸘↹߽⊒ߐࠇ㧘 ࡌ࡞ࠡ߿ࠗ࠲ࠕ㧘ࡌ࠻࠽ࡓߢߩ↢↥߽⸘↹ߐࠇ ߡࠆ(1)㧚↪ㅜ߿↪㊂߇Ⴧᄢߒ㧘ଏ⛎⚻〝߇⏕┙
ߔࠇ߫㧘⍹ᴤ♽᳢↪᮸⢽ߦኻߒߡߩ࠺ࡔ࠶࠻ߢ
ߞߚ⚛᧚ଔᩰߩૐਅ੍߽ᗐߐࠇࠆ㧚ߐࠄߦ㧘ෂ㒾ߥ
‛⾰ߩ↪߿↢↥ࠍᷫࠄߘ߁ߣ㧘ᣂߚߥൻว‛߿ᣇ ᴺߩ㐿⊒ࠍ⋡ᜰߔࠣࡦࠤࡒࠬ࠻ߩᚑᨐߣߒ ߡ߽␜ߐࠇࠆຠߩ৻ߟߢࠆ(3)㧚PLLA ߪ⚛᧚ߩ
‛ᕈ߇ຠߩ․㐳ߣߥࠆᏒ႐ߢߩ┹ജߣⅣႺ⽶⩄
ߩዋߥᕈ⾰ࠍߨ߃ߡࠆ㧚⒳ޘߩࡃࠗࠝࡊ
ࠬ࠴࠶ࠢߩਛߢ㧘ᄢ㊂↢↥ߐࠇ↥ຠߩ↪߇ㅴ
PLLAߛ߇㧘᳢↪ࡊࠬ࠴࠶ࠢߣᲧセߔࠆߣ⎬ߊߡ
⣀ߩߢ⠴ⴣ᠄ᕈ߇ૐ㧘⠴ᾲᕈ߇ૐ㧘↢ಽ⸃߿
ട᳓ಽ⸃ߒ߿ߔߚ㐳ᦼ㑆ߦࠊߚߞߡ↪ߔࠆߩ ߪ㔍ߒߣߞߚ㗴߇ࠅ㧘ⶄวൻ߇ᔅⷐߥ⚛᧚ ߢࠆ㧚ᒝᐲࠍᡷༀߔࠆߚߦߪ㧘ಽሶ㎮ࠍ㈩ะߔ ࠆߎߣ߿ࡈࠖࠍᷝടߒߡ࠽ࡁࠦࡦࡐࠫ࠶࠻ൻߔ ࠆߎߣߦࠃࠅ㜞ᒝᐲൻߔࠆ❫⛽ᒝൻ߿ࡐࡑࡉ
ࡦ࠼ߥߤ߇ࠆ㧚❫⛽ᒝൻᴺߣߒߡߪ, ࠤ࠽ࡈ❫⛽
ߦࠃࠆᒝൻߢࡈࡠࠕࡑ࠶࠻߿ࠬࡍࠕ࠲ࠗࡗࠞࡃߥ ߤߩ⥄േゞㇱຠߦ↪ߐࠇߡࠆ㧚ࡉࡦ࠼ᴺߣߒ ߡߪ㧘ࡐࠞࡏࡀ࠻ߣߩࡐࡑࡉࡦ࠼ߢ៤
近畿大学次世代基盤技術研究所報告 Vol.2 （2011）53−59
Ꮺ㔚ߩᧄ߿CD-Rߥߤߩశቇ࠺ࠖࠬࠢ᧚ᢱ߳ߩ
↪߇ᬌ⸛ߐࠇߡࠆ㧚⠴ⴣ᠄ᕈߩᡷༀߦߪ㧘ࠛࡀ
࡞ࠡࠍๆߔࠆࠃ߁ߥᚑಽࠍ᧚ᢱౝㇱߦዉߔࠆ ᣇᴺ߇ࠆ㧚㊀วൻ߿ࠧࡓ⁁ߩ࠰ࡈ࠻ߥ㜞ಽሶࠍ ࡉࡦ࠼ߔࠆߎߣߢ࠰ࡈ࠻ߥ࠼ࡔࠗࡦࠍಽሶ㎮ߦዉ
ߔࠆᣇᴺ߿᨞ᯅߔࠆߎߣߢਃᰴర⊛ߥࡀ࠶࠻ࡢ
ࠢࠍ᭴▽ߒ․ቯߩಽሶ㎮ߛߌߢߥߊ᧚ᢱోߢࠛࡀ
࡞ࠡࠍๆߐߖࠆᣇᴺ߇ߍࠄࠇࠆ(4)㧚⠴ᾲᕈߩ ᡷༀߦߪ, ಽሶ㎮ߩㆇേࠍᅹߍࠆߎߣߢ⠴ᾲᕈࠍ
ߐߖࠆⶄวൻ߿⚿᥏ൻᐲࠍ㜞ࠆߚߦ⚿᥏ൻଦ ㅴࠍᷝടߒ㧘ోߩ⚿᥏ൻㅦᐲࠍߐߖࠆᣇᴺ ߥߤ߇ߍࠄࠇࠆ㧚ήᯏ♽ᩭߢߪ࠲࡞ࠢઍ⊛ߢ
ࠆ߇⚛᧚Ყ㊀߇Ⴧടߔࠆߎߣ߇ᰳὐߩ৻ߟߣߐࠇ ࠆ㧚PLLAߦࡐ(D-㉄)(PDLA)ࠍᷝടߔࠆߎߣߦ ࠃߞߡ↢ᚑߒߚࠬ࠹ࠝࠦࡦࡊ࠶ࠢࠬ߇⚿᥏ൻଦ ㅴߣߒߡ↪ߔࠆߎߣ߽ႎ๔ߐࠇߡࠆ(5)㧚⍫㊁ ࠄߪ㧘D-㉄ߣ࠺ࡦࡊࡦߩ㊀ว(COPLA-DTM) ߇⚿᥏ൻଦㅴᯏ⢻ࠍჇᄢߐߖ㧘PDLAᩭࠃࠅ߽㜞
⠴ᾲᕈࠍ␜ߔߎߣࠍႎ๔ߒߡࠆ(6)㧚ߎࠇߪ㧘 PDLAࠣࡔࡦ࠻ߩߺߥࠄߕ㊀วߣߒߡട߃ࠄ ࠇߚ࠺ࡦࡊࡦ╬ߩൻቇ᭴ㅧਛߦ߹ࠇࠆ᳓㉄ၮ╬ߩ
ᭂᕈၮ߇⚿᥏ൻଦㅴߦነਈߒߚߣ⠨߃ߡࠆ(7)㧚
⪺⠪ࠄߪ㧘エ⾰ൻߣߒߡࡐࠞࡊࡠࠢ࠻ࡦ㧘 エ⾰ൻߣPLAߣߩ⋧ṁൻߦPLAߣࡐࡉ࠴
ࡦࠨࠢࠪࡀ࠻ߩࡉࡠ࠶ࠢ㊀ว㧘⚿᥏ൻଦㅴ
COPLA-DTMߩዋ㊂ᷝടߢ⠴ᾲᕈ߅ࠃ߮⠴ⴣ᠄ᕈߩ
ਔ⠪ࠍหᤨߦᡷༀߒߚ(8)㧚ߒ߆ߒ㧘エ⾰ൻߣ⋧ṁ ൻߦ⍹ᴤ↱᧪ߩ‛⾰ࠍ↪ߒߡࠆߩߢᬀ‛ᐲߪ
⚂85%ߢߞߚ㧚
ࡃࠗࠝࡑࠬࡊ⼂␜ᐲ(9)ߢߪࡃࠗࠝࡑࠬᚑ ಽࠍຠਛߦ 25 ㊀㊂%એߎߣ߇ၮḰߣߥߞ ߡࠆ߇㧘⪺⠪ࠄߪ㧘ࠞࡏࡦ࠾ࡘ࠻࡞ߥ↥
ຠ㐿⊒ߩⷰὐ߆ࠄ㧘ᬀ‛ᐲߩߐࠄߥࠆะࠍ⋡⊛ߣ ߒߚ⎇ⓥࠍⴕߞߚ㧚ߘߩ⚿ᨐ㧘エ⾰ൻߦᬀ‛↱᧪
ߢࠆᄤὼࠧࡓ(NR), ࠛࡐࠠࠪൻᄤὼࠧࡓ(ENR)ࠍ
↪ߡ, ᳢↪ࡊࠬ࠴࠶ࠢߢࠆࡐࡊࡠࡇࡦߦ
ᢜߔࠆ‛ᕈࠍ␜ߔ㜞ᬀ‛ᐲߩPLLAⶄว᧚ᢱߩ㐿
⊒ߦᚑഞߒߚ(10)㧚PLLAⶄว᧚ᢱߪ㧘‛ᕈߩ㐳ᦼ
ቯᕈ߿↪ᤨߦߪᰳὐߣߥࠆPLLAߩട᳓ಽ⸃ᕈࠍ
ᓮߔࠆߚߦ㧘ࡐࠞ࡞ࡏࠫࠗࡒ࠼(PCDI)ᷝട߇ ᔅⷐߢߞߚ㧚ߎߎߦ㧘PCDI ߩᷝടߪ㧘⚿᥏ൻࠍ ᅹߍࠆߚ㧘‛ᕈࠍቯൻߔࠆߦߪࠕ࠾࡞߇ᔅⷐ ߢߞߚ㧚ᧄ⎇ⓥߢߪ㧘PLLAߩ⻉‛ᕈߩᡷༀߣห
ᤨߦࠕ࠾࡞ᤨ㑆ࠍ⍴❗ߔࠆߚ㧘ᷝടPCDIߩಽ
ሶ㊂ߦ⌕⋡ߒߚ㧚ᷝടPCDIߪ㧘PLLA⚿᥏ൻㅦᐲ㧘 PLLAߣ NR/ENR ߩ⇇㕙ߩ⚿ว㧘⠴ട᳓ಽ⸃ᕈ╬
ߩPLLAⶄว᧚ᢱߩ᭽ޘߦᯏ⢻ߣኒធߦ㑐ଥߒߡ߅ ࠅ㧘ಽሶ㊂ߣߦᄌൻߔࠆࠞ࡞ࡏࠫࠗࡒ࠼ߩᔕᕈ ߇㧘PLLAⶄว᧚ᢱߩ‛ᕈߦᄢ߈ߊᓇ㗀ߔࠆߣ⠨߃ ߚ㧚PLLAⶄว᧚ᢱߩ‛ᕈߦ߷ߔᷝടPCDIߩಽ ሶ㊂ߩᓇ㗀ߦߟߡᬌ⸛ߒߚ㧚
㧚ታ㛎
⹜⮎
PLA(ࠗࠪࠕ H-100:ਃൻቇࢃ)㧘COPLA- DTM( Ꮉ ࠧ ࡓ Ꮏ ᬺ ࢃ )㧘 ᄤ ὼ ࠧ ࡓ(NR)(Pale Crepes 1ภ:ࠬࡦࠞ↥)㧘ࠛࡐࠠࠪൻᄤὼࠧࡓ(ࠛ
ࡐ ࠠ ࠪ ൻ ᐲ: 50%)(ENR)(EPOXYPRENE50:Mu- ang Mai Guthrie Public Co., LTD.)㧘ࡐࠞ࡞ࡏ
ࠫࠗࡒ࠼(PCDI)(ᣣᷡ⚜ࢃ)ߪឭଏຠࠍߘߩ߹߹
↪ߒߚ㧚
㈩วߣᷙ✵
PLLAߦ⚿᥏ൻଦㅴߣߒߡCOPLA-D㧘ട᳓ಽ
⸃ᛥߣߒߡPCDI㧘エ⾰ൻߣߒߡNRߣENR ࠍ࠼ࠗࡉࡦ࠼ߒߚ㧚2 ゲߩᷙ✵ᯏ(S1KRC
࠾࠳:ࢃᩙᧄ㐅Ꮏᚲ)ߦࠇ㧘⚂1min㧘180͠ߢ ṁⲢᷙ✵ߒ㧘ࠬ࠻ࡦ࠼⁁ߦߒ㧘ⓨ಄ߒߥ߇ ࠄࡍ࠲ࠗࠩߢࡍ࠶࠻⁁ߦⵙᢿߒߚ㧚
ᚑဳ
2-2ߢᓧࠄࠇߚPLLAⶄวߩࡍ࠶࠻ࠍᚑ ᒻᯏ(SAV-30:ࢃጊၔ♖ᯏᚲ)ߦࠇ㧘‛ᕈ⹜㛎
↪ߩ⹜㛎 ࠍᚑဳߒߚ㧚‛ᕈߪᒁᒛᒝᐲ㧘Izodⴣ᠄
ᒝᐲ㧘⩄㊀ߚࠊߺ᷷ᐲߦߟߡᬌ⸛ߒߚ㧚ജ ߣဳ✦ജߪߘࠇߙࠇ30kg/cm2 㧘100kg/cm2 㧘ᚑ
ဳ᷷ᐲߪࠬࠢࡘㇱ㧘ࠬࠢࡘਅㇱ㧘ࡁ࠭࡞
ߩ㗅ߦ170͠㧘175͠㧘180͠ߦ⸳ቯߒߚ㧚߹ߚ㧘㊄
ဳ᷷ᐲߪ⚂110͠ߦ⺞ᢛߒ㧘಄ළᤨ㑆120 secߢᚑ
ဳࠍⴕߥߞߚ㧚ߘߩᓟ㧘㊄ဳ߆ࠄขࠅߒቶ᷷ਛߢ
಄ළߒ⁁ࠆߪ࠳ࡦࡌ࡞ဳ㧔࿑1㧕ߩ⹜㛎 ࠍ ᓧߚ㧚ᚑဳߒߚ⹜㛎 ߪ㋕᧼ߢߺ㧘110͠ߢᚲቯ
ᤨ㑆ࠕ࠾࡞ಣℂࠍⴕߞߚ㧚
‛ᕈ⹜㛎 +\QF ⴣ᠄⹜㛎
⠴ⴣ᠄ᕈ⹜㛎ߪIzodⴣ᠄ᒝᐲ⹜㛎ࠍ↪ߡⴕߥߞ ߚ㧚Izodⴣ᠄ᒝᐲߪ, Izodⴣ᠄ᒝᐲ⹜㛎(࠺ࠫ࠲࡞ⴣ
᠄ ⹜ 㛎 ᯏ: ࢃ ᧲ ᵗ ♖ ᯏ ᚲ )ࠍ ↪ ߡ 㧘JIS K7160 ߦḰߓ㧘⹜㛎 ߩᒝᐲߦࠃߞߡ2.75J㧘5.5J
ߩߕࠇ߆ߩࡂࡦࡑࠍ↪ߡ᷹ቯࠍߒߚ㧚
⩄㊀ߚࠊߺ᷷ᐲ⹜㛎
⠴ᾲᕈ⹜㛎ߪ⩄㊀ߚࠊߺ᷷ᐲ⹜㛎߆ࠄⴕߞߚޕ⩄
㊀ߚࠊߺ᷷ᐲߪ, ⩄㊀ߚࠊߺ᷷ᐲ⹜㛎ᯏ(HDT ⹜㛎 ⵝ⟎: ࢃ᧲ᵗ♖ᯏᚲ)↪ߡISO 75-2B ᴺߦ Ḱߓߡ᷹ቯߒߚ㧚
ᒁᒛᒝᐲ⹜㛎
ᒁᒛᒝᐲ⹜㛎ߪᒁᒛᒝᐲ⹜㛎ᯏ(࠺ࠫ࠲࡞ᓮਁ
⢻᧚ᢱ⹜㛎ᯏ 5566: INSTRON )ࠍ↪㧘JIS K7113 ߦḰߓ᷹ቯࠍߒߚ㧚
ട᳓ಽ⸃⹜㛎
⹜㛎 ࠍ 50͠㧘6week ߩ᧦ઙਅߢട᳓ಽ⸃ߒ㧘
ട᳓ಽ⸃೨ᓟߩᒁᒛᒝᐲߩ୯ࠍ↪ߡ⹏ଔߒߚ㧚ᒁ ᒛᒝᐲߪ㧘ᒁᒛᒝᐲ⹜㛎ᯏ(࠺ࠫ࠲࡞ᓮਁ⢻᧚ᢱ⹜
㛎ᯏ5566:INSTRON)ࠍ↪ߡ㧘JIS K7113 ߦḰ ߓߡ᷹ቯߒߚ㧚
2%&+ ߩಽሶ㊂᷹ቯ
ಽሶ㊂ߩ⇣ߥࠆPCDIࠍߘࠇߙࠇṁᇦࠢࡠࡠࡎ࡞
ࡓ(CHCl3)㧘40͠㧘72h ߢ 1-ࡉ࠲ࡁ࡞(C4H9OH) ߣᔕߐߖ㧘ᓧࠄࠇߚࠨࡦࡊ࡞ߪࠢࡠࡠࡎ࡞ࡓࠍṁ 㔌ᶧߣߔࠆࠥ࡞ᶐㅘࠢࡠࡑ࠻ࠣࡈࠖ(GPC)ࠍ↪
ߡ᷹ቯߒ㧘ᮡḰࡐࠬ࠴ࡦ឵▚ߣߒߡಽሶ㊂ࠍ
Ⓧ߽ߞߚ㧚
శ㗼ᓸ㏜ߦࠃࠆ᥏ᚑ㐳ㅦᐲߩⷰኤ
⹜ᢱ ߩ৻ㇱࠍࠬࠗ࠼ࠟࠬߣࠞࡃࠟࠬߢ ߪߐߺ㧘ࡎ࠶࠻ࠬ࠹ࠫߢ180͠ࠍ1minᜬߒ ߚ㧚ߘߩᓟ㧘20͠/minߢ110͠߹ߢ㒠᷷ߒߡᜬߒ ߚ㧚110͠ߦ߅ߌࠆᤨ㑆ߏߣߩ⚿᥏ൻߩㆊ⒟ࠍⷰኤ ߒߚ㧚߹ߚ㧘ห᭽ߩᠲߢ120͠ߦ߅ߌࠆᤨ㑆ߏߣ ߩ᥏ࠍశ㗼ᓸ㏜ߢⷰኤߒߚ㧚
⠴ട᳓ಽ⸃⹜㛎
ᕡ᷷㜞Ḩᯏ(SH-240:࠲ࡃࠗࠛࠬࡍ࠶ࠢ)ࠍ↪
ߡ50͠㧘Ḩᐲ95%ߢ144hⴕ㊀㊂ᄌൻࠍ᷹ቯߒߚ㧚
㧚⚿ᨐߣ⠨ኤ
2..# ߳ߩ 2%&+ ߩᷝടലᨐ
PLLAߦ⚿᥏ൻଦㅴߣߒߡCOPLA-Dࠍ5㊂ㇱ㧘 エ⾰ൻߣߒߡNRࠍ10߹ߚߪ9㊂ㇱߣENRࠍ1
㊂ㇱ㧘ട᳓ಽ⸃ᛥߢࠆPCDIࠍߘࠇߙࠇ3㊂ ㇱᷝടߒ㧘‛ᕈࠍ᷹ቯߒߚ㧚㈩วᲧߣ‛ᕈ᷹ቯ⚿ᨐ ࠍ1߅ࠃ߮࿑2ߦ␜ߔ㧚⸥ߒߡࠆ‛ᕈߪߔߴ ߡ110͠㧘2hࠕ࠾࡞ಣℂᓟߩ⚿ᨐߢࠆ㧚
1) DTUL represents deflection temperature under load.
℃ DTUL kJ/m2
ENR 1)
NR COPLA-D
Run PLLA PCDI
－
－ 100 －
PLLA －
1 1
－
9 9 10 10
5 5 5 5
B-2 B- A-2 A-1
3 3 100
100 100 100
99 125 100 125 53
20 6 16 5 3
℃
－
－
- - - -
Table 1 Mechanical properties of blending as a function of blending ratio of PLLA/COPLA-D/PCDI/NR/ENR
Impact strength (wt.%) (wt.%) (wt.%) (wt.%) (wt.%)
－
－ 1 －
Table 1 Mechanical properties of blending as a function of blending ratio of PLLA/COPLA-D/
PCDI/ENR
1)DTUL represents deflection temp. under load
0 20 40 60 100 80 120 140
B-1 1 -
A A-2 B-2 0.0 B-2
5.0 10.0 15.0 20.0
B-1
PLLA A-1 A-2 PLLA
Impact strength (kJ/m2 ) DTUL(℃)
Fig.2 Effect of addition of crystallizer, hydrolysis retarder, and flexibilizer on the mechanical properties of PLLA composites.
．図，表の書き方
PLLA単体，NR，ENRを配合した配合系Aより，
PCDIを添加した配合系Bはいずれも耐衝撃性が向 上していることを認めた．これは，PCDI のカルボ ジイミドとENRのエポキシ基が反応することによ り，界面が強化され，耐衝撃性が向上したと考えた
(10)．
3-2 添加 PCDI の分子量が PLLA 複合体の物性に及ぼ す効果
PLLA複合体にPCDI添加することで耐衝撃性お よび耐熱性の改善を認めた．しかし，これらはすべ
て110℃，2hのアニール処理後の結果で，加工時等
の欠点となる．PCDIの分子量を低下すると，PLLA 結晶化の抑制が起こりにくくなると考えられ，添加 PCDI の分子量変化が耐衝撃性および耐熱性の及ぼ す影響を検討した．分子量の異なる5種類のPCDI, PCDI-a~e（表3）を添加し，添加PCDIの分子量が 耐衝撃性，耐熱性に及ぼす影響を検討した．各添加 剤は表4に示す割合でPLLAに添加，測定を行った．
Fig.2 Effect of addition of crystallizer, hydrolysis retarder, and flexibilizer on the mechanical properties of PLLA composites
Fig.1 Schematic illustration of test specimen for mechanical properties
Table 3 Molecular weight of PCDI-a/ea)
PCDI PCDI-a PCDI-b PCDI-c PCDI-d PCDI-e Mn( ×103) 1.3 2.0 3.2 6.1 9.2 Mw(×103) 2.4 3.7 7.5 20.0 46.0 Mw / Mn 1.79 1.85 2.32 3.25 5.01 a)Mn and Mw represent number average of molecular weight and weight
average of molecular weight
結果を図3に示す．
図3ら，110℃，2 hrのアニール後では，分子量 よる耐熱性の影響は大きくない．一方，耐衝撃性は，
一端分子量の増大と共に増加するがその後は低下し，
耐衝撃性の改善にはPCDIの分子量に最適値が存在 すると考えられる．PLLA /NR/ENR/PCDI複合体で は， PCDIがPLLA とENRの両者に反応
Table 3 Molecular weights of PCDI-a～e
a)Mn and Mw represent number average of molecular weight and weight average of molecular weight, respecively.
ߔࠆߎߣߦࠃߞߡ㕖⋧ṁߩPLLA ߣNR/ENRߩ⇇
㕙ࠍ⚿วᒝൻߒߡ‛ᕈࠍะߐߖߡࠆߣ⠨߃ߡ
ࠆ(10)㧚ಽሶ㊂ߩૐPCDIߩᔕᕈߪ㜞߇㧘 PLLA ߣNR/ENRਔ⇇㕙ࠍหᤨߦ⚿วߔࠆߚߦ ߪ㧘ㆡᒰߥಽሶ㎮㐳߇ᔅⷐߢࠆߣ⠨߃ࠄࠇࠆ㧚৻
ᣇ㧘ಽሶ㎮㐳߇㐳ߊߥࠅPCDIߩᔕᕈ߇ૐਅߔࠆ ߣਔ⇇㕙ߩ⚿วߔࠆᯏ⢻߽ૐਅߔࠆߚ㧘⠴ⴣ᠄ᕈ ࠍૐਅߔࠆะࠍ␜ߔߣ⠨߃ࠄࠇࠆ㧚ಽሶ㊂ߩ⇣ߥ ࠆPCDIߣห㊂ᷝടߒߚPLLAⶄวߩᔕജ㧙ᱡᦛ
✢ࠍ࿑4␜ߔ㧚࿑߆ࠄ㧘㒠ફὐ߹ߢߩ߈㧔ᒢᕈ₸㧕
ߪᷝടPCDIߦࠃߞߡᱴߤᄌൻߒߥ߇㧘⎕ᢿિ߮
ߪPCDIߩಽሶ㊂ߩჇᄢߦߞߡ৻┵㐳ߊߥࠅ㧘ߘ ߩᓟ⎕ᢿિ߮ߪૐਅߒߡࠆ㧚⎕ᢿિ߮ߪ㧘PLLA
⚿᥏⋧ߩᒢᕈ㒢⇇ࠃࠅߢߪ㧘ᔕജߦ߁ࠧࡓ⋧ߩ ᑧિ߇ߎߞߡࠆߣ⠨߃ࠄࠇࠆ㧚ᓥߞߡ㧘PCDI ߦࠃߞߡPLLAߣNR/ENR⇇㕙ߩ⚿ว߇ᒝߊߥࠅ㧘
⎕ᢿિ߮߇Ⴧᄢߒߡࠆߣ⠨߃ࠄࠇ㧘ⴣ᠄ᔕജ߇㓸 ਛߔࠆ⇇㕙ࠍല₸ࠃߊ⚿วᒝൻߢ߈ࠆᷝടPCDI ಽሶ㊂ߦᦨㆡ୯߇ࠆߣ⠨߃ࠄࠇࠆ㧚ߥ߅㧘⠴ⴣ᠄
ᕈߦᄢ߈ߊᓇ㗀ߔࠆNR/ENRᷙวࠧࡓߩ☸ᓘ(11)ߪ D-1㨪D-5ߩߕࠇ߽0.4~1Ǵm⒟ᐲߢಽᏓߦ߽ᄢ ߈ߥᏅ⇣ߪߥ߆ߞߚ㧚
Fig.9 S-S curve of PLLA composite.
12
0 1 2 3 4 5 6 7 8 9 10 11
-500 0 500 1000 1500 2000 2500
D-1 D-2D-3
D-4D-5
Tensile load (N)
Tensile elongation (mm)
2%&+ ߩಽሶ㊂ߦࠃࠆ 2..# ⚿᥏ൻㅦᐲߩᓇ㗀
ᷝടPCDIߩಽሶ㊂ߣPLLAߩ⚿᥏ൻㅦᐲ߳ߩᓇ 㗀ࠍⷰኤߔࠆߚߦ㧘శ㗼ᓸ㏜ࠍ↪ߡ᥏ᚑ㐳 ߩㆊ⒟ࠍⷰኤߒߚ㧚ࠕ࠾࡞ಣℂ᷷ᐲ110͠ߢⷰኤ ߒߚ⚿ᨐࠍ࿑5ߦ␜ߔ㧚ᷝടPCDIߩಽሶ㊂߇ᦨ߽
ૐD-1߇ઁߣᲧセߒߡ⚿᥏ൻ߇ᣧߎߣࠍߚ㧚 ߎߩߎߣ߆ࠄ㧘ᷝടPCDIߩಽሶ㊂߇ᄢ߈⒟
PLLA㎮ߩ⚿᥏ൻ߇㒖ኂߐࠇࠆߣ⠨߃ࠄࠇࠆ㧚 ࠕ࠾࡞ᤨ㑆ߦࠃࠆ‛ᕈ߳ߩᓇ㗀
PLLA/NR/ENR=100/9/1(㊀㊂Ყ)ߣߒߡ㧘 110͠㧘 2hߩࠕ࠾࡞ಣℂᓟ㧘⠴ᾲᕈ߅ࠃ߮⠴ⴣ᠄ᕈߩਔ‛
ᕈߦఝࠇߡߚPCDI-cߩᷝട㊂ࠍ1(E-1)㧘1.5(E-2)㧘 Fig.3 Effect of molecular weight of PCDI
on mechanical properties of PLLA composites
Table 4 Mechanical properties of blending as a function of blending ratio of PLLA/COPLA-D/PCDI-a㨪e/NR/ENR
Fig.4 Stress-strain curves of PLLA composites
1)DTUL represents deflection temp. under load

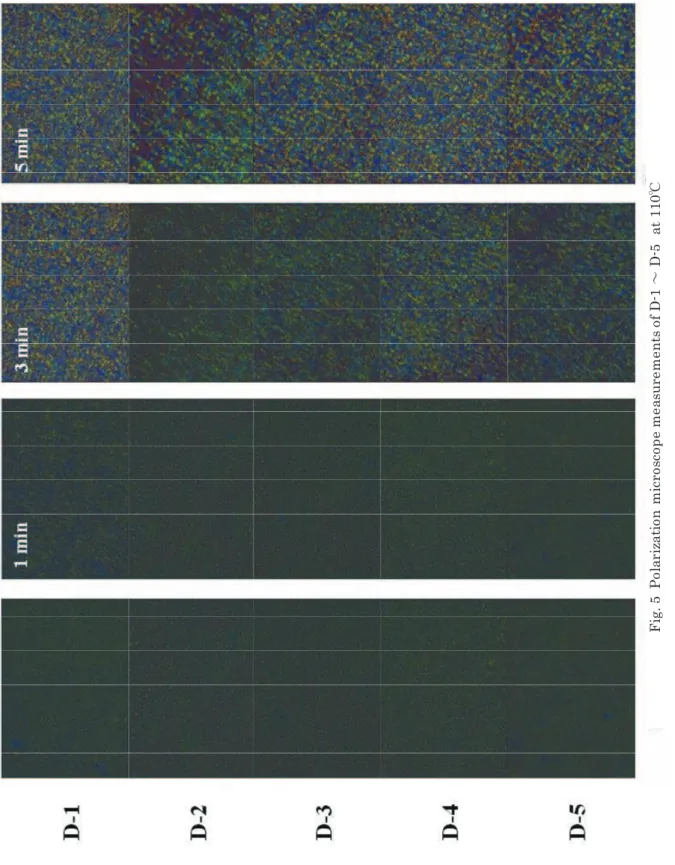

Fig. 5 Polarization microscope measurements of D-1
㨪
D-5 at 110͠
ᕈߦఝࠇߡߚPCDI-cߩᷝട㊂ࠍ1(E-1)㧘1.5(E-2)㧘 2(E-3)㊂ㇱߣᄌൻߐߖߚ⹜㛎 ࠍ⺞ᓟ㧘ࠕ࠾࡞
ᤨ㑆ࠍᄌൻߒߡ㧘⩄㊀ߚࠊߺ᷷ᐲ߅ࠃ߮⠴ⴣ᠄ᕈࠍ
᷹ቯߒߚ㧚⚿ᨐࠍ࿑6ߦ␜ߔ㧚Izodⴣ᠄ᒝᐲߥࠄ߮
ߦ⩄㊀ߚࠊߺ᷷ᐲߩߕࠇ߽15 minߩࠕ࠾࡞ᤨ
㑆‛ᕈߪ߶߷৻ቯߣߥߞߚ㧚߹ߚ㧘 PCDI-cߩᷝട
㊂ߩჇടߐߖࠆߣߦ㧘⩄㊀ߚࠊߺ᷷ᐲߩᄢ߈ߥᄌ ൻߪࠄࠇߥ߆ߞߚ߇㧘 Izodⴣ᠄ᒝᐲߪჇᄢߒ ߡࠆ㧚110͠㧘2hߩࠕ࠾࡞ᤨ㑆ߢPCDI-cߩ3
㊂ㇱᷝടߣห╬ߥ‛ᕈ߇110͠㧘15minߢ PCDI-c ߩ2㊂ㇱᷝടߢ㆐ᚑߢ߈ࠆߎߣ߽ࠊ߆ߞߚ㧚ߎߩߎ ߣ߆ࠄ㧘⚿᥏ൻࠍ㒖ኂߔࠆPCDIߩ㊂ಽሶ㊂ࠍ⺞
ᢛߒߡ㧘㕖⋧ṁߥPLLAߣNR/ENRߩਔ⇇㕙ࠍല
₸ࠃߊធ⌕ᒝൻ㧘ߐࠄߦߪ⍴ࠕ࠾࡞ᤨ㑆ߢ‛
ᕈࠍቯൻߢ߈ࠆᦨㆡߥ㈩วߣ᧦ઙ߇ሽߔࠆߣ⠨
߃ࠄࠇࠆ㧚
⠴ട᳓ಽ⸃ᕈߦ߷ߔ 2%&+ ߩಽሶ㊂ߩᓇ㗀 PLLAࠍ㐳ᦼ㑆↪ߔࠆߦߪ㧘⠴ട᳓ಽ⸃ᕈߩᡷ ༀ߇ᔅ㗇ߢࠆ㧚ട᳓ಽ⸃ᛥߢࠆPCDIߩಽ ሶ㊂ࠍᄌ߃ߚฦ⹜㛎 ࠍ↪ߡട᳓ಽ⸃⹜㛎ࠍⴕߞ ߚ㧚3-2 㗄ߢ‛ᕈࠍᬌ⸛ߒߚ㈩วᲧߢߒߚ⹜㛎 ࠍ50͠㧘95RH%ߩᕡ᷷ᕡḨਅ㧘6ㅳ㑆, ട᳓ಽ⸃
⹜㛎ࠍⴕߞߚ⚿ᨐࠍ࿑ 7 ߦ␜ߔ㧚PCDI ᧂᷝടߩ PLLAߢߪ6ㅳ㑆ᒻࠍᜬߢ߈ߥ߆ߞߚߩߦኻߒ ߡ㧘PCDIࠍ3㊂ㇱᷝടߒߚPLLA ߪߕࠇ߽ᒻ
ߪᜬߐࠇߡߚ㧚߹ߚ㧘ಽሶ㊂ߦૐ PCDI-a,b ߦߪ6ㅳ㑆ᒻߪᜬߢ߈ߚ߇ᒝᐲ߇⪺ߒߊૐਅߒ ߚ㧚৻ᣇ㧘PCDI-a,bࠃࠅ߽ಽሶ㊂ߩᄢ߈ PCDI- c~eߪ6ㅳ㑆⚻ㆊᓟ߽㜞ᒝᐲᜬ₸ࠍ␜ߒߚ㧚ᬌ
⸛ߒߚಽሶ㊂▸࿐ߢߪ㧘ᔕᕈߩૐ㜞ಽሶ㊂ PCDI ߢ߽⠴ട᳓ಽ⸃ᕈߦߪᄢ߈ߥᄌൻ␜ߒߡߥ
㧚PCDIᷝടߦࠃࠆPLLAⶄว᧚ᢱߩ㐳ᦼ⠴ട᳓
ಽᕈߩᜬߦߪ㧘ㆡಾߥಽሶ㊂ࠍ߽ߟPCDIߩᷝട ߇ലߢࠆߣ⠨߃ࠄࠇࠆ㧚
0 20 40 60 80 100
PLLA PCDI-a:1.3㬍103
PCDI-b:2.0㬍103 PCDI-c:3.2㬍103
PCDI-e:9.2㬍103 PCDI-d:6.1㬍103
Fig.12 The rate of hydrolysis of PLLA
composites.
㧚߹ߣ
ԘPLLAⶄว᧚ᢱߩ⠴ⴣ᠄ᕈ㧘⠴ᾲᕈ㧘ߐࠄߦ⠴ട
᳓ಽ⸃ᕈߩ‛ᕈࠍᜂߔࠆߚߦߪ㧘PCDIߩᷝട ߇ᔅ㗇ߢࠅ㧘ᷝട㊂㧘PCDIߩಽሶ㊂㧘㈩วᴺ╬
ߩᦨㆡൻ߇ᔅⷐߢࠆ㧚
ԙᷝടPCDIߩಽሶ㊂߿ᷝട㊂ࠍᓮߔࠆߎߣߦࠃ ߞߡ㧘ᚑဳടᎿᤨߩࠕ࠾࡞ᤨ㑆ߩ⍴❗߇น⢻ߢ
ࠆߎߣ㧘ߐࠄߦട᳓ಽ⸃ᕈ⢻╬ࠍ⚛᧚ߩࠗࡈࠨࠗ
ࠢ࡞ߦᔕߓߡ⺞ᢛน⢻ߢࠆ㧚
⻢ㄉ
ᧄ⎇ⓥߩ৻ㇱߪ㧘ᐔᚑ21ᐕᐲᢥㇱ⑼ቇ⋭⑳┙ᄢ ቇᚢ⇛⊛ၮ⋚ᒻᚑᬺޟၞㅪ៤ߦࠃࠆᰴઍ⥄േ
ゞᛛⴚߩ⎇ⓥޠߦࠃࠆᡰេߦࠃߞߡⴕࠊࠇߚ߽ߩߢ
ࠅ㧘ߎߎߦᗵ⻢ߩᗧࠍ␜ߒ߹ߔ㧚
ෳ⠨ᢥ₂
(1) ᣣᧄࡃࠗࠝࡊࠬ࠴࠶ࠢදળ✬, “ࡃࠗࠝࡊࠬ
࠴ ࠶ ࠢ ᧚ ᢱ ߩ ߔ ߴ ߡ” , ᣣ ೀ Ꮏ ᬺ ᩣ ᑼ ળ ␠, (2008), pp.13-36.
(2) Gerngross, T. U., Slater, S. C.,ᣣ⚻ࠨࠗࠛࡦࠬ
✬㓸ㇱ⸶, ”⾗Ḯࠨࠗࠢ࡞␠ળߩ⪭ߣߒⓣ”㧘
ౠ ᣣ ⚻ ࠨ ࠗ ࠛ ࡦ ࠬ, Vol.135, (2001), pp.96-103.
(3) Collins, T. J., Walter, C.,ㄖᏈ ᢘ⋙ୃ, ”ᳪᨴ
‛⾰ࠍಽ⸃ߔࠆࠣࡦ⸅ᇦ” , ౠᣣ⚻ࠨࠗ
ࠛࡦࠬ, Vol.162, (2008), pp.84-92.
(4) ㄞ⑲ੱ,”ࡐ㉄㧙ᬀ‛↱᧪ࡊࠬ࠴࠶ࠢߩၮ
␆ߣᔕ↪㧙” , ☨↰ , (2008), pp.147-161.
Fig.6 Effect of annealing time and amount of PCDI-c added on mechanical properties of PLLA composites
Fig.7 Relationships between hydrolysis time and tensile-strength retention of PLLA composites added with various molecular weight PCDIs
(5) Brochu, S., Prud’homme, R. E., Jérôme, R.,”Stereocomplexation and morphology of polylactides”, Macromolecules, Vol.28, (1995),
pp.5230-5239.
(6) ⍫㊁ ᔀ, ↰િᐘ, ᯅᧄ㇌ᒾ, ᄢኹ⚐⬿, ” ࡐ㉄ߩ⠴ᾲᕈߩᡷ⦟” , ᣣᧄൻቇળ⻠Ṷ੍
Ⓜ㓸, Vol.84, No.1(2004), p.327.
(7)⊕⍹ᶈᐔ, ᧖ጊ৻↵, ⍹ᯅ ⾫, ⋧⦟ቬ, ⍫
㊁ ᔀ, 㒋ญᢘሶ, ”ᣂⷙ⚿᥏ൻଦㅴߦࠃࠆ↢
ಽ⸃ᕈࡐ㉄ߩ‛ᕈᡷༀ”㧘Ꮏᬺᛛⴚ⎇ⓥᚲ
⎇ⓥႎ๔ᦠ, Vol.9, (2009), pp.1-6.
(8)⊕⍹ᶈᐔ, ⋧⦟ቬ, ᧖ጊ৻↵, ⍫㊁ ᔀ, 㒋 ญᢘሶ, ᯅᧄ㇌ᒾ, ”ᄤὼࠧࡓࠍࡒࠢࡠಽᢔߒߚ ࡐ㉄ⶄว᧚ᢱߩ㐿⊒” , ࡊࠬ࠴࠶ࠢࠛ
ࠫ, Vol.54, No.12(2008), pp.97-102.
(9)ẴᎹ , ᄢỈ ੫, ”ࡃࠗࠝࡊࠬ࠴࠶ࠢຠ
ߩࠛࠦࡑࠢቯၮḰߣᓟߩ⺖㗴” , ࡃࠗࠝ
ࡊࠫࡖ࠽࡞, Vol.27, (2007).
(10)⊕⍹ᶈᐔ, ⋧⦟ቬ, ේ↰ ᄢ, ᧖ጊ৻↵, ⍫
㊁ ᔀ, 㒋ญᢘሶ, ”ᄤὼࠧࡓⶄวൻߦࠃࠆ㜞ᒝ ᐲ ࡐ ㉄᮸ ⢽ ߩ㐿 ⊒” , ᣣ ᧄ ធ ⌕ ቇ ળ, Vol.47, No.4(2011), pp.131-137.
(11)㜞ಽሶቇળ✬, ”㜞ᕈ⢻ࡐࡑࠕࡠࠗ” , ਣༀ, (1991), p.160.
