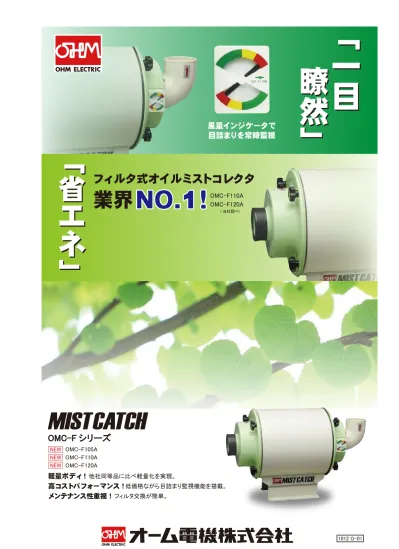

OMC-F105A
OMC-F110A
OMC-F120A
NEWNEW NEW
軽量ボディ！ 他社同等品に比べ軽量化を実現。
高コストパフォーマンス！ 低価格ながら目詰まり監視機能を搭載。
メンテナンス性重視！ フィルタ交換が簡単。
粒子径（μm） 0.43以下
0. 43～0.
6 5
0. 65～
1.1 100 %
90 % 80 %
70 %
60 %
50 % 40 %
30 % 20 %
10 % 0%
捕集率（%）
0.0140
0.0120
0.0100
0.0080
0.0060
0.0040
0.0020
0.0000
ミスト含有量（mg/L）
ミストキャッチ入口含有量 ミストキャッチ出口含有量 捕集率
■捕集率
重量法〈測定使用機器〉柴田科学株式会社・アンダーセンサンプラー 試験油：ユシロ化学工業 ユシロンカット UB-100
1. 1～2.
1
2. 1～3.
3
3. 3～4.
7
4. 7～7.
0
7. 0～11.
0
11. 0以上 排気
風量インジケータ
（両側）
φ19ドレンパイプ
吸気
端子ボックス キャプコン
（適合電線径φ11～13） A
φD
E F
4-φ10 K
G H
Ｉ J
φO 4-φ7 φB
φD C φL φM
N ゴムパッキン
OMC-F105A
OMC-F110A
OMC-F120A
型 式 A B C D E F G H I J K L M N O
680 320 404 99 210 240 180 220 322 140 183 99 160 59 125
800 365 452.5 125 210 240 180 220 370 165 230 125 180 75 155
973 452 550 150 360 400 280 320 480 184 224 150 200 81 180
φA 4-φ7
φB
排気口
4-φ10又はM8
吸気口 A
B
OMC-F105A
OMC-F110A
OMC-F120A
型 式 A B
210 180
210 180
360 280
OMC-F105A
OMC-F110A
OMC-F120A
型 式 A B
100 125
125 155
150 180
●本カタログの記載事項は改良のため予告なく変更することがあります。
●カタログの実際の商品の色とは印刷物のため多少異なる場合があります。
■型式・仕様
■外形寸法図
■取付穴加工図 ■ダクトフランジ取付穴加工図
型 式 定格電圧 モータ定格出力 定格消費電流 最大風量 騒音（機側1m） 捕集効率 使用周囲温度 使用周囲湿度 最高吸気温度 吸入口径 本体質量
付属品
OMC-F105A
0.3kW 1.6/1.6 A 4.2/5m/min
57dB（A）
φ100mm 約25.0kg φ100ダクトフランジ ダクトホース用ホースバンド ドレンホース2m
ドレンホースバンド 防振ゴム 取扱説明書
1個 2個 1本 1個 4個 1冊
OMC-F120A
1.12kW 4.7/4.5A
66dB（A）
φ150mm 約50.0kg OMC-F110A
0.4kW 2.0/2.0 A
63dB（A）
φ125mm 約30.0 ｋｇ
三相 AC200V±10％ （50/60Hz)
99.8％以上（重量法） 0～＋40℃ 85％RH以下（結露無き事）
＋50℃
カバー装着方法を
変更しました
【変更前】キャッチクリップ
【変更後】ノブナット ＮＥＷ
OHM ニュース vol.139
8/10m/min 18/20m/min
φ125ダクトフランジ ダクトホース用ホースバンド ドレンホース２m
ドレンホースバンド 防振ゴム 取扱説明書
1個 2個 1本 1個 4個 1冊
φ150ダクトフランジ ダクトホース用ホースバンド ドレンホース2m
ドレンホースバンド 防振ゴム 取扱説明書
1個 2個 1本 1個 4個 1冊
