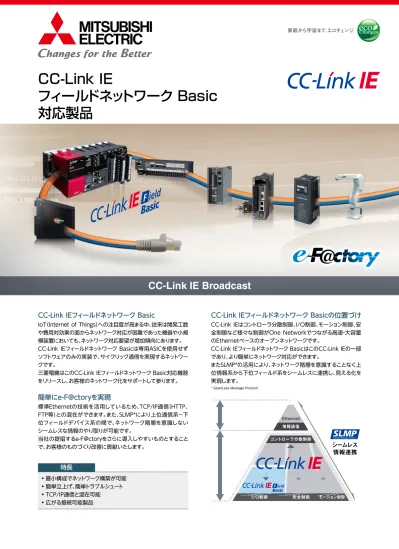

CC-Link IE Broadcast
CC-Link IEフィールドネットワーク Basic
IoT（Internet of Things）への注目度が高まる中、従来は開発工数 や費用対効果の面からネットワーク対応が困難であった機器や小規 模装置においても、ネットワーク対応要望が増加傾向にあります。 CC-Link IEフィールドネットワーク Basicは専用ASICを使用せず ソフトウェアのみの実装で、サイクリック通信を実現するネットワー クです。
三菱電機はこのCC-Link IEフィールドネットワーク Basic対応機器 をリリースし、お客様のネットワーク化をサポートして参ります。
簡単にe-F@ctoryを実現
標準Ethernetの技術を活用しているため、TCP/IP通信（HTTP、 FTP等）との混在ができます。また、SLMP*により上位通信系−下 位フィールドデバイス系の間で、ネットワーク階層を意識しない シームレスな情報のやり取りが可能です。
当社の提唱するe-F@ctoryをさらに導入しやすいものとすること で、お客様のものづくり改善に貢献いたします。
特長
•最小構成でネットワーク構築が可能
•簡単立上げ、簡単トラブルシュート
•TCP/IP通信と混在可能
•広がる接続可能製品
CC-Link IEフィールドネットワーク Basicの位置づけ
CC-Link IEはコントローラ分散制御、I/O制御、モーション制御、安 全制御など様々な制御がOne Networkでつながる高速・大容量 のEthernetベースのオープンネットワークです。CC-Link IEフィールドネットワーク BasicはこのCC-Link IEの一部 であり、より簡単にネットワーク対応ができます。
またSLMP*の活用により、ネットワーク階層を意識することなく上 位情報系から下位フィールド系をシームレスに連携し、見える化を 実現します。
* SeamLess Message Protocol
Ethernet
情報通信
I/O制御 モーション制御
シームレス 情報連携
コントローラ分散制御
安全制御
CC-Link IE
2
1
CC-Link IEフィールドネットワーク Basic対応機器からの
機械寿命診断、ステータス情報 によるリモートメンテナンス
マスタ局⇔スレーブ局間のサイクリック通信
ネットワークユニットが不要になり、省スペース化、コスト削減が可能
市販のスイッチングハブ
Wi-Fiルータ SLMP対象機器
によるシームレス 情報連携
診断画面
例：スレーブ機器内蔵WEBサーバによる パラメータ設定、状態モニタ
電磁弁* 他社製品 サーボ*
インバータ ラベル
プリンタ バーコード リーダ ウェイトチェッカ 表示器
ロボット リモートI/O
* 画像はイメージです。
標準Ethernet通信 （HTTP、FTPなど）
* 写真はイメージです。
❶
最小構成でネットワーク構築が可能
Ethernet内蔵CPUがマスタ局の機能を内蔵し ているため、専用のネットワークユニットが不要 です。
そのため、最小構成でのシステム構築が可能と なりました。
CC-Link IE フィールドネットワーク Basic の実現技術
CC-Link IEフィールドネットワーク Basicは、ソフトウェアのみで実装可能なプロトコルですので、早期の品ぞろえ拡充が見込まれます。 また標準Ethernetのプロトコルスタック上で動作するアプリケーションソフトウェアのため、TCP/IP通信と混在が可能です。
そのためCC-Link IEフィールドネットワーク Basic対応製品とEthernet対応製品を１つのケーブルで繋ぐことができ、さらに自由度の 高いシステムを構築できます。
ネットワーク
アプリケーション ソフトウェア
プロトコルスタック TCP/UDP
Ethernet EIA-485
IP 通信ドライバ
ユーザアプリケーション
（サイクリック通信/トランジェント通信/SLMP*） HTTP/
FTP etc.
4
3
CC-Link IEフィールドネットワークBasic対応機器からの 機械寿命診断、ステータス情報 によるリモートメンテナンス
マスタ局⇔スレーブ局間のサイクリック通信
ネットワークユニットが不要になり、省スペース化、コスト削減が可能
市販のスイッチングハブ
Wi-Fiルータ SLMP対象機器
によるシームレス 情報連携
診断画面
例：スレーブ機器内蔵WEBサーバによる パラメータ設定、状態モニタ
Ethernet
電磁弁* 他社製品 サーボ*
インバータ ラベル
プリンタ バーコード リーダ ウェイトチェッカ 表示器
ロボット リモートI/O
* 画像はイメージです。
標準Ethernet通信 （HTTP、FTPなど）
* 写真はイメージです。
❷
簡単立上げ、簡単トラブルシュート
パラメータ設定のみで、簡単にサイクリック通信が可能です。ま た、エンジニアリングツール上にスレーブ機器を自動検出し、IP アドレス等を容易に設定できます。
さらにサイクリックデータにより取得した通信状態やスレーブ 機器動作状況を診断画面で可視化することで、トラブル時のダ ウンタイムを短縮できます。
❹
広がる接続可能製品
CC-Link IEフィールドネットワーク Basicはソフトウェアのみの実装でサイクリック通信を実現します。入手が容易な市販のスイッチン グハブ、ケーブルを使用可能なため、簡単かつ低コストでシステムを構築できます。その開発容易性から当社製品はもちろん、他メーカ も接続可能製品の発売を予定しています。今までコスト面等で対応が難しかった製品のネットワーク化により、｢つながる幅｣の更なる拡 大が期待されます。
❸
TCP/IP通信との混在可能
標準Ethernetの回線上で、サイクリック通信による制御を実施 しながら、TCP/IP通信で接続されている周辺機器（上位系パソ コンやタブレット等）による設定・モニタが可能です。
情報系に簡単データ送信
マスタ局以外の各スレーブ機器からも、情報系の機器に 対して直接トレーサビリティデータなどを送信可能
情報系との簡単接続
情報系の機器から各スレーブ機器へ直接アクセス可能
■
太陽光パネル製造工程
システム構成例
インバータ サーボ*
表示器 バーコードリーダ
スレーブ局
*写真はイメージです。 マスタ局
Ethernet
汎用Ethernetで直接アクセス
対応製品紹介
■
CC-Link IEフィールドネットワーク Basic内蔵CPUユニット
• CC-Link IEフィールドネットワーク Basicを内蔵したシーケンサCPUユニットです。
• Ethernetポートは、Ethernet、CC-Link IEフィールドネットワーク Basicのマスタ局としてご使用いただけます。
MELSEC iQ-Rシリーズ
R
◻◻
CPU
R
◻◻
ENCPU
R32CPU
1ネットワークあたり64台の スレーブ局を接続できます。
MELSEC-Qシリーズ
Q
◻◻
UDVCPU
Q
◻◻
UDPVCPU
Q03UDVCPU
1ネットワークあたり64台の スレーブ局を接続できます。
MELSEC iQ-Fシリーズ
FX5U-
◻◻◻◻
/
◻◻◻
FX5UC-
◻◻◻◻
/
◻◻◻
1ネットワークあたり6 台の スレーブ局を接続できます。
FX5U-32MR
MELSEC-Lシリーズ
L
◻◻
CPU (-P/-BT/-PBT)
L02CPU
1ネットワークあたり16台の スレーブ局を接続できます。
CC-Link IEフィールドネットワーク Basic性能仕様
主な性能仕様 R□CPU R□ENCPU
Q□UDVCPU
Q□UDPVCPU L□CPU
FX5U FX5UC
通信速度 100Mbps
1ネットワークあたりの最大接続台数*1 64台（16台×４グループ） 16台 6台
接続ケーブル Ethernet 規格対応品ケーブル カテゴリ5e以上（STPケーブル）
最大局間距離 100m（ハブとノード間の長さ）*2
伝送路形式 スター型
通信方式 UDP
1ネットワークあたりの最大リンク点数*3
RX 4096点 1024点 384点
RY 4096点 1024点 384点
RWr 2048点 512点 192点
RWw 2048点 512点 192点
1局あたりの最大リンク点数*3
マスタ局
RX 4096点 1024点 384点
RY 4096点 1024点 384点
RWr 2048点 512点 192点
RWw 2048点 512点 192点
スレーブ局*4
RX 64点 ただし、局占有により256点まで可能
RY 64点 ただし、局占有により256点まで可能
RWr 32点 ただし、局占有により128点まで可能
RWw 32点 ただし、局占有により128点まで可能
*1. マスタ局が管理するスレーブ局の最大接続台数です。スレーブ局の占有局数によって変化します。占有局数の総和が最大接続台数を超えないようにしてください。 *2. 最大局間距離（ハブとハブ間の長さ）は、使用するハブのメーカに確認してください。
*3. リモート入力 RX：スレーブ局からマスタ局にビット単位で入力される情報です。 リモート出力 RY：マスタ局からスレーブ局にビット単位で出力される情報です。
■
CC-Link IEフィールドネットワーク Basic対応インバータ
汎用インバータFREQROL-A800/F800/E700シリーズ
FR-A800-E
FR-F800-E
FR-E700-NE
NEWFR-A800-E
• FR-A800-E/FR-F800-E/FR-E700-NEは、CC-Link IEフィールドネットワーク Basic機能を内
蔵しました。
• インバータの各種モニタ機能を高速化、複数モニタ同時監視・パラメータ読出し/書込みによる
保守性向上を実現します。
• シームレスなネットワーク環境により、上位情報系からインバータのモニタ・設定も簡単です。
• 内蔵オプションを装着せずに汎用Ethernetを使用でき、簡単/安価にシステムを構築できます。
■
CC-Link IEフィールドネットワーク Basic対応表示器
表示器GOT2000シリーズ
GT27
◻◻
-
◻◻◻◻
GT25
◻◻◻
-
◻◻◻◻
GT210
◻
-
◻◻
BD
• GOTの汎用Ethernetインタフェースを使用してCC-Link IEフィールドネットワーク
Basic対応機器とサイクリック通信が可能です。
• TCP/IP通信との混在もできるため、自由度の高いシステムを構築できます。
■
FAセンサ MELSENSOR
レーザ変位センサ MH11
MH11CTMF-
◻◻◻
MH11CTMF-N
• コントローラにCC-Link IEフィールドネットワーク Basicインタフェース機能を搭載し
ているため、シーケンサにネットワークインタフェースユニットを追加することなく接続 が可能です。
• ネットワーク経由で、測定値・受光量・判定出力などを収集できます。さらにセンサヘッ
ドとコントローラの設定確認、変更も行えます。
■
CC-Link IEフィールドネットワーク Basicブロックタイプリモートユニット
• CC-Link IEフィールドネットワーク Basicのスレーブ局です。設備に合わせて、入出力機器をより簡単に分散配置できます。
• CC-Link IEフィールドネットワーク Basic診断機能に対応しました。エンジニアリングツールから、ネットワークの異常や入出力ユニッ
トの異常の有無を確認できます。
• パラメータをスイッチ操作のみで簡単に設定できます。
入力ユニット
ネジ端子台
NZ2MFB1-32D
NEWNZ2MFB1-32D
形名 入力形式 DC入力 入力点数 定格入力電圧／電流 外部接続
NZ2MFB1-32D プラスコモン マイナスコモン 32点 DC24V（6mA） 1線式
NZ2MFB2-16A
NEW形名 入力形式 入力点数 定格入力電圧、周波数 定格入力電流 外部接続
NZ2MFB2-16A AC入力 16点 AC100～120V 8.2mA（AC100V、60Hz）
6.8mA（AC100V、50Hz） 2線式
出力ユニット
ネジ端子台
NZ2MFB1-32T
NEWNZ2MFB1-32TE1
NEWNZ2MFB1-32T
形名 出力形式 トランジスタ出力 出力点数 定格負荷電圧／最大負荷電流 外部接続
NZ2MFB1-32T シンクタイプ 32点 DC12/24V（0.5A） 1線式
NZ2MFB1-32TE1 ソースタイプ 32点 DC12/24V（0.1A） 1線式
NZ2MFB2-16R
NEW形名 出力形式 出力点数 定格負荷電圧／最大負荷電流 外部接続
NZ2MFB2-16R 接点出力 16点 DC24V（2A） AC240V（2A） 2線式
入出力混合ユニット
ネジ端子台
NZ2MFB1-32DT
NEWNZ2MFB1-32DTE1
NEWNZ2MFB1-32DT
形名 入力形式 DC入力 入力点数 定格入力電圧／ 電流 トランジスタ出力出力形式 出力点数 定格負荷電圧／ 最大負荷電流 外部接続
NZ2MFB1-32DT プラスコモン 16点 DC24V（6mA） シンクタイプ 16点 DC24V（0.5A） 1線式
三菱電機製 CC-Link IEフィールドネットワーク Basic対応製品
タイプ 形 名 概 要 標準価格（円）
CC-Link IEフィールドBasic内蔵CPUユニット
R□□CPU MELSEC iQ-Rシリーズ CPUユニット マスタ局
*1 R□□ENCPU MELSEC iQ-Rシリーズ CC-Link IE内蔵CPUユニット マスタ局
Q□□UDVCPU MELSEC-Qシリーズ ユニバーサルモデル高速タイプQCPUユニット マスタ局 *2
Q□□UDPVCPU MELSEC-Qシリーズ ユニバーサルモデルプロセスCPUユニット マスタ局
L□□CPU（-P/-BT/-PBT） MELSEC-Lシリーズ CPUユニット マスタ局 *3
FX5U-□□□□/□□□ MELSEC iQ-Fシリーズ FX5U CPUユニット マスタ局
*4 FX5UC-□□□□/□□□ MELSEC iQ-Fシリーズ FX5UC CPUユニット マスタ局
汎用インバータ
FR-A800-E FREQROL-A800シリーズインバータ スレーブ局 *5
FR-F800-E FREQROL-F800シリーズインバータ スレーブ局 *6
FR-E700-NE NEW FREQROL-E700シリーズインバータ スレーブ局 *7
表示器GOT2000シリーズ
GT27□□-□□□□ GT27モデル スレーブ局
*8
GT25□□□-□□□□ GT25モデル スレーブ局
GT210□-□□BD GT21モデル スレーブ局
FAセンサMELSENSOR
MH11CTMF-□□□ レーザ変位センサMH11コントローラ スレーブ局 オープン
ブロックタイプリモートユニット
DC入力 NZ2MFB1-32D NEW 32点、DC24V、入力応答時間０～70ms、プラスコモン/マイナスコモン共用タイプ、ネジ端子台、1線式 50,500
AC入力 NZ2MFB2-16A NEW 16点、AC100～120V、50/60Hz、ネジ端子台、2線式 43,500
トランジスタ出力 NZ2MFB1-32T NEW 32点、DC12V/24V（0.5A）、シンクタイプ、ネジ端子台、1線式 50,500 NZ2MFB1-32TE1 NEW 32点、DC12V/24V（0.1A）、ソースタイプ、ネジ端子台、1線式 50,500
接点出力 NZ2MFB2-16R NEW 16点、DC24V/AC240V（2A）、ネジ端子台、2線式 49,500
入出力混合
NZ2MFB1-32DT NEW
入力:16点、DC24V、入力応答時間0～70ms、プラスコモンタイプ 出力:16点、DC24V（0.5A）、シンクタイプ
ネジ端子台、1線式
50,500
NZ2MFB1-32DTE1 NEW
入力:16点、DC24V、入力応答時間0～70ms、マイナスコモンタイプ 出力:16点、DC24V（0.1A）、ソースタイプ
ネジ端子台、1線式
50,500
*1. CPUの形名により、価格が異なります。詳しくはMELSEC iQ-Rシリーズカタログ（L（名）08297）を参照ください。 *2. CPUの形名により、価格が異なります。詳しくはMELSEC-Qシリーズカタログ（L（名）08096）を参照ください。 *3. CPUの形名により、価格が異なります。詳しくはMELSEC-Lシリーズカタログ（L（名）08158）を参照ください。 *4. CPUの形名により、価格が異なります。詳しくはMELSEC iQ-Fシリーズカタログ（L（名）08394）を参照ください。 *5. インバータの形名により、価格が異なります。詳しくはFREQROL-A800シリーズカタログ（L（名）06074）を参照ください。 *6. インバータの形名により、価格が異なります。詳しくはFREQROL-F800シリーズカタログ（L（名）06084）を参照ください。 *7. インバータの形名により、価格が異なります。詳しくはFREQROL-E700シリーズカタログ（L（名）06050）を参照ください。 *8. GOTの形名により、価格が異なります。詳しくはGOT2000シリーズカタログ（L（名）08268）を参照ください。
他社対応製品
会社名 製品名 シリーズ名 主な仕様
CKD株式会社 電磁弁 順次対応 4G/W4Gシリーズ
消費電力：0.35W NPN・PNP：16点/32点 保護構造：4G（IP40）、W4G（IP65）
