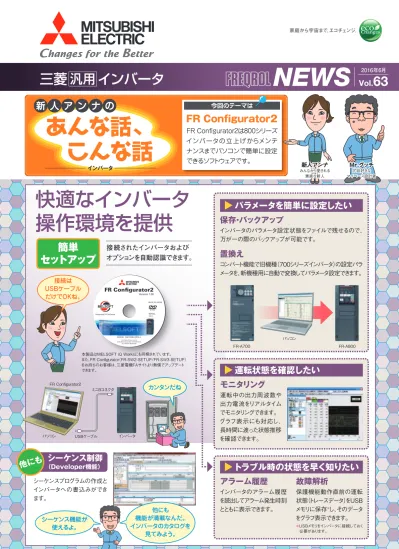

三菱 ^汎用 インバータ

あんな話、

 こんな話

今回のテーマは

新 人 ア ン ナ の

Mr.グッチ

冗談好きな マイペース設計者

Mr.グッチ

冗談好きな マイペース設計者

新人アンナ

みんなから愛される 素直な新人

新人アンナ

みんなから愛される 素直な新人

FR Configurator2

FR Configurator2は800シリーズ

インバータの立上げからメンテ

ナンスまでパソコンで簡単に設定

できるソフトウェアです。

インバータ

快適なインバータ

操作環境を提供

シーケンス機能が

使えるよ。

他にも

機能が満載なんだ。

インバータのカタログを

見てみよう。

SERIAL

＊＊＊

FR Configurator2

MODEL SW1DND-FRC2-J Version 1.08

MADE IN JAPAN

COPYRIGHT(C)2013-2016 MITSUBISHI ELECTRIC CORPORATION

ALL RIGHTS RESERVED

パラメータを簡単に設定したい

インバータのパラメータ設定状態をファイルで残せるので、

万が一の際のバックアップが可能です。

保存・バックアップ

コンバート機能で旧機種（700シリーズインバータ）の設定パラ

メータを、新機種用に自動で変換してパラメータ設定できます。

置換え

FR-A700

パソコン

FR-A800

運転状態を確認したい

トラブル時の状態を早く知りたい

運転中の出力周波数や

出力電流をリアルタイム

でモニタリングできます。

グラフ表示にも対応し、

長時間に渡った状態推移

を確認できます。

モニタリング

インバータのアラーム履歴

を読出してアラーム発生時刻

とともに表示できます。

アラーム履歴

保護機能動作直前の運転

状態（トレースデータ） をUSB

メモリに保存

し、そのデータ

をグラフ表示できます。

＊USBメモリをインバータに接続しておく 必要があります。

故障解析

シーケンスプログラムの作成と

インバータへの書込みができ

ます。

他にも （Developer機能） ^{シーケンス制御}

接続されたインバータおよび

オプションを自動認識できます。

インバータ

パソコン USBケーブル

ミニBコネクタ FR Configurator2

セットアップ 簡単

接続は

USBケーブル

だけでOKね。

本製品はMELSOFT iQ Worksにも同梱されています。 また、FR Configurator（FR-SW2-SETUP/FR-SW3-SETUP） をお持ちのお客様は、三菱電機FAサイトより無償でアップデート できます。

カンタンだね
