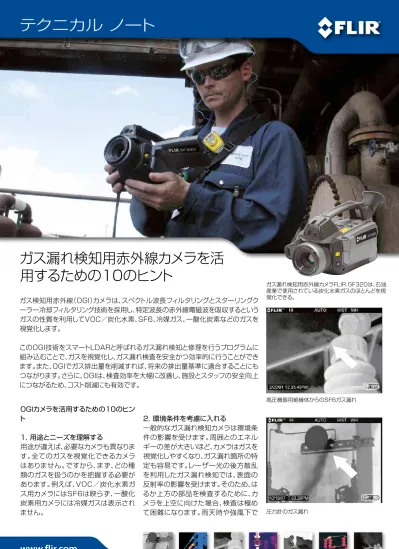

テクニカル ノート

OGIカメラを活用するための10のヒン ト

1. 用途とニーズを理解する

用途が違えば、必要なカメラも異なりま す。全てのガスを視覚化できるカメラ はありません。ですから、まず、どの種 類のガスを扱うのかを把握する必要が あります。例えば、VOC／炭化水素ガ ス用カメラにはSF6は映らず、一酸化 炭素用カメラには冷媒ガスは表示され ません。

2. 環境条件を考慮に入れる

一般的なガス漏れ検知カメラは環境条 件の影響を受けます。周囲とのエネル ギーの差が大きいほど、カメラはガスを 視覚化しやすくなり、ガス漏れ箇所の特 定も容易です。レーザー光の後方散乱 を利用したガス漏れ検知では、表面の 反射率の影響を受けます。そのため、は るか上方の部品を検査するために、カ メラを上空に向けた場合、検査は極め て困難になります。雨天時や強風下で

ガス漏れ検知用赤外線カメラを活

用するための10のヒント

ガス検知用赤外線（OGI）カメラは、スペクトル波長フィルタリングとスターリングク ーラー冷却フィルタリング技術を採用し、特定波長の赤外線電磁波を吸収するという ガスの性質を利用してVOC／炭化水素、SF6、冷媒ガス、一酸化炭素などのガスを 視覚化します。

このOGI技術をスマートLDARと呼ばれるガス漏れ検知と修理を行うプログラムに 組み込むことで、ガスを視覚化し、ガス漏れ検査を安全かつ効率的に行うことができ ます。また、OGIでガス排出量を削減すれば、将来の排出量基準に適合することにも つながります。さらに、OGIは、検査効率を大幅に改善し、施設とスタッフの安全向上 につながるため、コスト削減にも有効です。

圧力計のガス漏れ

高圧機器用絶縁体からのSF6ガス漏れ

テクニカル ノート

は、ガスが移動して検査が難しくなるこ とがあるため、天候条件も考慮に入れ る必要があります。

3. ガス検知用赤外線カメラによる検査 は、定量的ではなく定性的

環境要因、周囲とのエネルギーの差な どの条件に影響を受けるため、OGIカメ ラでガス濃度やガスの種類を正確に知 ることはできなくなります。しかし、OGI カメラは、最も効率よく効果的に、ガス 漏れの発生源をピンポイントで特定し ます。

4. ガス検知用赤外線カメラとスニッフ ァ機器を組み合わせる

OGIカメラはガス漏れを視覚化し、発生 源の位置を突き止めます。その後、スニ ッファ機器（有毒気体分析器［TVA］や 有機気体分析器［OVA］）を使用して、 ガス濃度を計測します。OGIカメラとス ニッファ機器を組み合わせることをスマ ートLDARと呼びます。

5. OGIカメラの機能をすべて使いこな す

FLIR製OGIカメラはすべて、ダブルユ ース仕様です。つまり、ガス検知だけで なく、高圧／低圧電気機器、機械設備、 パイプライン、断熱材、オーブンなどの 産業設備全般の保守点検に使用できま す。OGIカメラのサーモグラフィ機能を 使えば、周囲温度／ガスが吸収したエ ネルギーを計測できます。他の用途と は異なり、ガスには定型はなく、常に動 いています。そのため、連続フォーカス 機能と温度範囲の設定ができる点が特 に重要です。OGIカメラを使えば、動画 を録画し、ガス漏れの発生源を特定する ことも可能です。ガス漏れ検査では常に 画像を撮影することが重要です。

6. 安全性を確保する

ガス検知用赤外線カメラは高速かつ非 接触計測機器を備えているため、危険 なエリアでの検査にも使用できます。ガ ス検知用赤外線カメラは小さなガス漏 れであれば数メートル先から、大きなガ ス漏れは数百メートル先から検知でき ます。移動中の車両からもガス漏れを

T820590 {EN-uk}_A

検知できるため、検査官と施設の安全 性が大幅に向上します。

高機能かつ高感度であるため（一部の カメラには高感度モードが搭載されて います）、一般的なガス検知機器と比べ て、ガス漏れを遠く離れた安全な場所 から検査できます。

7. 将来の排出量規制を考慮する ガス排出は地球温暖化の原因であり、 工場作業者と周辺住民に致命的な危 険を及ぼしかねません。FLIRのガス漏 れ検知用赤外線カメラは数十種類の 揮発性有機化合物（温暖化ガス、六フッ 化硫黄を含む）を検知できるため、環境 を守る意味でも非常に有益です。さら に、ガス検知用赤外線カメラを使うこと で、EUの産業排出指令（IED）や米国の 環境保護庁による新たな排出量基準に も適合できます。

8. GF346カメラの投資回収率 多くの場合、カメラのコストは初回検 査、若しくはガス漏れが最初に発見され た時点ですでに回収されています。

9. 使用には認可が必要

OGIカメラは、一般的に、爆発性ATEX ゾーン1適合品認証を受けていませ ん。そのため、火気使用作業の認可又 は作業計画に対する認可を受けてから 使用する必要があります。しかし、適切 なカメラを使えば、危険なガス漏れを 安全な距離から（施設外からでも）はっ きり確認できるという利点を忘れない でください。

10.研修を受ける

経験豊かで資格をもつOGIユーザから カメラの活用方法のトレーニングを受 けてください。赤外線トレーニングセン ター（(http://www.infraredtraining. com）などの専門トレーニング機関のコ ースを受講することもできます。

空調のガス漏れ バルブのガス漏れ

FLIR GFシリーズのついて

携帯用FLIR GFシリーズの赤外線カ メラは安全な距離からのガスの視覚 化により操作者の安全性を改善し、環 境的に危険なガスの漏れを突き止め ることによって環境を保護する一助と なっています。

GF304　冷媒ガス

GF306　SF6及びアンモニアガス

GF309　高温の産業炉の温度計測

GF320　揮発性有機化合物（VOC） 及び一酸化炭素（CO）
