新サイズ
W120×H74×D116
時短率 80％
フタ落下 心配なし
防 水
防 塵 耐薬品性
ケガキ 不要
A
B C
120 100
74
JB-WLQ100BJ□□□
無表示 …穴なし -01 ………穴開けタイプ① -02 ………穴開けタイプ② 無表示 …DIN レールなし -D ………DIN レール付
無表示 …フタ色 ： ベージュ
-C ………フタ色 ： 透明 （スモークブラウン）
■型式 ・ 仕様
■共通仕様
使用周囲温度
－40 ～＋80℃（フタベージュ PBT）
－40 ～＋65℃（フタ透明 PAR）
梱包数量 1 個 / 袋
ＮＥＷ ＮＥＷ
JB-WLQ100BJ
耐薬品性に優れた
透明フタ
耐薬品性に優れた
透明フタ
穴開けポイント
表示付
穴開けポイント
保護構造ＩＰ67 表示付
保護構造ＩＰ67
蝶番仕様
蝶番仕様
ワンタッチ開閉
ワンタッチ開閉
ＤＩＮレール付タイプ
ＤＩＮレール付タイプ 穴開けタイプ 穴開けタイプ
選択の幅が広がる ! 新タイプ
タイプ フタ高さ フタ色 型 式 付属品 本体質量
フリー D I N レール付
LOW
ベージュ 透明 ベージュ
透明
JB-WLQ100BJ JB-WLQ100BJ-C JB-WLQ100BJ-D JB-WLQ100BJ-C-D
M4×8 タッピングねじ
（2 個）
約 300g 約 280g 約 310g 約290g -
穴なし
タイプ フタ高さ フタ色 型 式 付属品 本体質量
穴開け
A B C
穴開け タイプ
フリー
D I N レール付
LOW
ベージュ 透明 ベージュ
透明 ベージュ
透明 ベージュ
透明
JB-WLQ100BJ-01 JB-WLQ100BJ-C-01 JB-WLQ100BJ-02 JB-WLQ100BJ-C-02 JB-WLQ100BJ-D01 JB-WLQ100BJ-C-D01 JB-WLQ100BJ-D02 JB-WLQ100BJ-C-D02
M4×8 タッピングねじ
（2 個）
φ21×1 φ21×1
φ21×1 φ21×1 φ21×2
φ21×2
①
②
①
② 約290g 約270g 約290g 約270g 約 300g 約 280g 約 300g 約 280g
-
-
-
- -
- -
穴開け
1111 O-01
JB-WLQ100BJ 5 つのポイント
IP67
ＮＥＷ
耐油性 ・ 耐候性兼用 意匠登録出願中
型式の見方

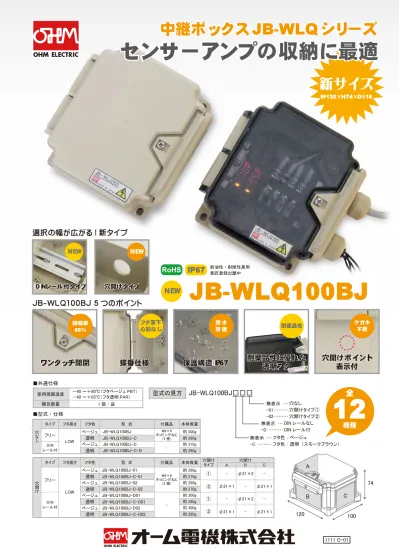

中継ボックス JB-WLQ シリーズ
中継ボックス JB-WLQ シリーズ
12 全
機種
センサーアンプの収納に最適
センサーアンプの収納に最適
(30.5)
(30.5)
φ21 φ21
42
(30.8)
2-φ21
穴開けポイント (キャプコンOA-W16.22用） 片側 1箇所（両面） 片側 2箇所（両面）
穴開けポイント
キャプコン (OA-W16) 取付ピッチ 42
8.238.3 30.8
74
8.245.1
54
30.5
■外形寸法図
■内部ボス穴寸法
■穴位置図（穴開けタイプ） ■ＤＩＮレール設置図（ＤＩＮレール付タイプ）
穴開けタイプ①
穴開けタイプ②
■パーツ取付有効範囲 部
7 5.
6
120
116 100 取付ピッチ85±0.3
取付ピッチ106±0.3
内寸：105 内寸：
85
3
157274 85
内寸：62.5
A 面 B 面 C 面
A 面 B 面 C 面
収納物に合わせ D I N レールを
5mm ずつオフセット可能です。
D I Nレール ： アルミ 幅 35mm 長さ 83mm 高さ 7.5mm
→φ3.6 深さ8 を表します。
→φ2.6 深さ8 を表します。
【注記】 深さ8 M4タッピングねじ用
M3タッピングねじ用 75±0.3
90±0.3
50±0.355±0.3
60±0.3
5 5
8-φ3.6
4-φ2.6 深さ8 ボス高さ8
ボス高さ5
35
83
5 5 タッピングねじ（付属品） 鉄（ニッケルメッキ） ナイロン66 GF30% ハンドル
（難燃グレード UL94 V-0)
ステンレス フタ固定ねじ 本体
PBT GF30%
（難燃グレード UL94 V-0)
パッキン 発泡ウレタン
フタ
ベージュタイプ：PBT GF30%
透明（スモークブラウン）タイプ：ポリアリレート
（難燃グレード UL94 V-2)
（難燃グレード UL94 V-0)
250
160 R110
R35
●本カタログの記載事項は改良のため予告なく変更することがあります。
●カタログの実際の商品の色とは印刷物のため多少異なる場合があります。
OHM ニュース vol.148
4-140
・ ジョイボックス本体に、キャプコン取付用穴開けポイントを設けてあります。
・ 穴開けポイント以外の位置に穴開け加工が必要な場合には、パーツ取付有効範囲より 取付パーツがはみ出ない位置に設計してください。
・ パーツ取付有効範囲は、ジョイボックス本体に段差を設けてありますので、目視で確認できます。
■注意事項
1.フタの開放時に無理な力(30N以上)を加えないこと。（下図） 破損する場合があります。
2. ジョイボックスに足を掛けるなど荷重をかけないこと。 3. ジョイボックスに塗装はしないこと。
4. 油中・水中では使用しないこと。
■使用環境及び保管
以下の環境での使用・保管はしないこと。製品劣化の原因となります。 1. 使用周囲温度外。
2. 強酸、アルカリ、ハロゲン系有機溶剤の雰囲気。 3.
水蒸気・高温・高湿の雰囲気 4.
直射日光の当たる場所。
その他、特殊環境でのご使用については弊社までお問い合わせください。 5.
透明タイプの場合、アルコールの雰囲気。
