3000r/minに対応したIPMモータ ^{（15kW以下）} が登場！

クーリングタワー 空調機

給水ポンプ

IPMパラメータの初期設定^{F W DF W D}

P.RUN PU EXT NET

MON PRM

IM PM

三菱インバータなら設定が簡単！

FR‐F800シリーズ

では、設定１つでMM‐EFS 3000r/min仕様へ切換えできます。

（パラメータ    を 14 に設定するだけです。）

高速運転でも省エネ

プレミアム高効率IPMモータは、国際規格

IEC 60034-30のIE4「スーパープレミアム

効率」相当の効率レベルを実現します。

汎用モータからの置換えによりさらなる省エネ

が可能です。

＊1： ２０１５年８月生産分のインバータより対応しています。

3000r/min仕様の

汎用モータからも置き換え

られて、省エネ化を進め

られるわね。

チューニングが

いらないから

うれしいわ。

いろんな用途で

運転時間が

短縮できるんだ。

MM‐EFSの

高速運転には、FR‐F800が

必要な存在なんだ。

ボクら みた_いだね

そ…、

そう で^す

ね^(汗)

時短サ イコー

ポンプを小形化

小さなポンプでも

同じ量の運転が

できるのよね。

汎用モー ^タを

お使いの方 ^に

汎用モー ^タを

お使いの方 ^に

オススメ

オススメ

高速運転で機械を小形化

高速運転にすれば、ポンプの羽根車を小さく

できるため、機械を小形化でき、省スペース化

が図れます。

これから機 ^械を

設計する方 ^に

これから機 ^械を

設計する方 ^に

オススメ

オススメ

高速運転で時間短縮

高速運転にすれば、ファンやポンプの能力が

アップし流量を増やすことができます。すばやく

目的の水量や温度に到達できます。

IPMモー ^タを

お使いの方 ^に

IPMモー ^タを

お使いの方 ^に

オススメ

オススメ

70 80 90

【効率比較】

総合効率︵％︶

モータ容量（kW） 【当社比】

0.75 ^{1.5 2.2 3.7 5.5 7.5 11 15}

SF-JR SF-PR

MM-EFS

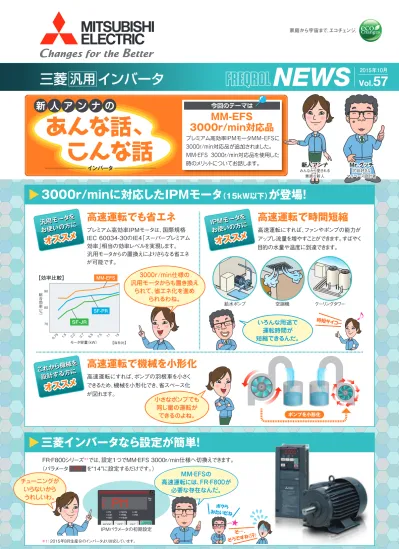

NEWS Vol. 57

2015年10月

三菱 ^汎用 インバータ

あんな話、

 こんな話

今回のテーマは

新 人 ア ン ナ の

Mr.グッチ

冗談好きな マイペース設計者

Mr.グッチ

冗談好きな マイペース設計者

新人アンナ

みんなから愛される 素直な新人

新人アンナ

みんなから愛される 素直な新人

MM-EFS

3000r/min対応品

プレミアム高効率IPMモータMM-EFSに

3000r/min対応品が追加されました。

MM‐EFS 3000r/min対応品を使用した

時のメリットについてお話します。

♪

インバータ

L_（名）06060-BR_（1510_）MEE

2015 _年 10 _月作成

この印刷物は、2015年10月の発行です。

なお、お断りなしに仕様を変更することがありますのでご了承ください。 本社 （03）3218-6721

北海道支社 （011）212-3793 東北支社 （022）216-4546 関越支社 （048）600-5845 新潟支店 （025）241-7227

神奈川支社 （045）224-2623 北陸支社 （076）233-5502 中部支社 （052）565-3323 豊田支店 （0565）34-4112 関西支社 （06）6486-4119

中国支社 （082）248-5345 四国支社 （087）825-0055 九州支社 （092）721-2236

お問い合わせは下記へどうぞ

三菱電機FA機器

技術相談（インバータ） ^電話

052-722-2182

〒^100-8310 東京都千代田区丸の内^2-7-3（東京ビル）

※：春季・夏季・年末年始の休日を除く

仕様

ラインアップ

MM-EFS□3

MM-EFS□34 ⁷

対応インバータ FR-F820/F840-□K 連続特性^{＊1 定格出力[kW]}

定格トルク[N・m] 定格回転速度［r/min］ 最大回転速度［r/min］ 極数

最大トルク 枠番

慣性モーメントJ ［×10^-4kg・m²］ 定格電流［A］ ^{200Vクラス}

400Vクラス 構造

耐熱クラス 振動階級 質量［kg］

0.75 0.75 2.39

80M 10.7 3.2 1.6

8 15 1.5 1.5 4.77

22.4 6.1 3.1

12 22 2.2 2.2 7.00

29.8 8.4 4.2

14 37 3.7 3.7 11.8

112M 68.3 14.3 7.2

25 3000 4000 6極 120％ 60s

全閉外扇形 鋼板フレーム足付（保護方式 IP44^＊2） 155（F）

V15 132S

41

90L 160M

75 55

5.5 5.5 17.5

198 21.4 10.7

75 7.5 7.5 23.9

198 28.7 14.4

11K 11 11 35.0

534 37.6 18.8

15K 15 15 47.7

534 51.4 25.7

モータ仕様

プレミアム高効率IPMモータ

対応インバータ

トルク特性

＊1 電源電圧降下時には出力および定格回転速度は保証できません。

＊2 軸貫通部を除きます。

短時間（60s）最大トルク

0

300 4000

3000 1800

600 4200

回転速度（r/min） 140

120 100 80 60 40 20 0

トルク［％］

連続運転トルク

F R - F 8 2 0 - 0.75K - 1

0.75K 00046 0.75K● 00023

● 000771.5K

1.5K● 00038

● 001052.2K

2.2K● 00052

● 001673.7K

3.7K● 00083

● 002505.5K

5.5K● 00126

● 003407.5K

7.5K● 00170

● 0049011K

11K● 00250

● 0063015K

15K● 00310

● 2

4

記 号 電圧クラス 200Vクラス 400Vクラス

0

記 号 構造・機能

標準構造品 -1

-2 記 号 ^＊2

FM

CA ^なし_-60 -06^＊3

記 号（IEC60721-3-3 3C2/3S2適合）^{基板コーティング 導体メッキ} なし

あり あり

なし なし あり 0.75K∼15K

＊1

インバータLD定格容量（kW） 内 容

3相400Vクラス FR-F840-□ 3相200Vクラス

FR-F820-□

容 量^＊1

（端子FM搭載品）FM

（端子CA搭載品）CA

端子FM（パルス列出力）

端子AM（アナログ電圧出力（DC0∼±10V）） ^{OFF シンクロジック 60Hz} （電源電圧と同じ）⁹⁹⁹⁹ ON ソースロジック 50Hz_{（電源電圧の95％）}⁸⁸⁸⁸ 端子CA（アナログ電流出力（DC0∼20mA））

端子AM（アナログ電圧出力（DC0∼±10V））

＊1： インバータ定格電流（SLD定格）を表した形名も用意しています。

＊2： タイプにより下表のとおり仕様が異なります。

＊3： 対応容量は7.5K以上です。

タイプ モニタ出力 内蔵EMC

フィルタ 制御ロジック 周波数^定格 初期設定

Pr.19 基底周波数電圧

（LD定格）1

（SLD定格）0 Pr.570 多重定格選択

M M - E F S 7 3

7 15 22 37 記 号 出 力

0.75kW 1.5kW 2.2kW 3.7kW

3

記 号 定格回転速度 3000r/min なし

4

記 号 電圧クラス 200V 400V 55

75 11K 15K 記 号 出 力

5.5kW 7.5kW 11kW 15kW

三菱 ^汎用 インバータ

タイプ^＊2

IPMモータMM-EFSシリーズは、商用電源で駆動する ことができません。

IPMモータの配線距離は100mまでです。 インバータ1台に複数台のIPMモータを接続して使用 することはできません。

11kW以上は直結専用品です。

■注意事項
