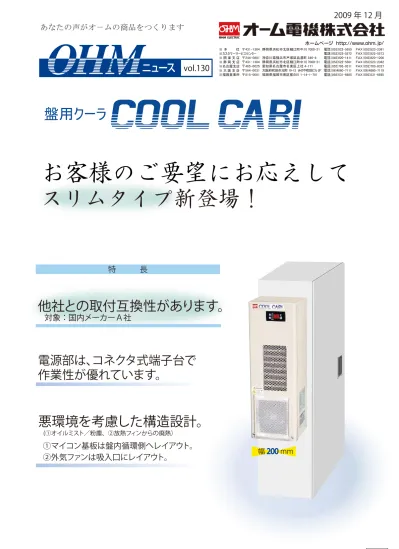

お客様のご要望にお応えして
スリムタイプ新登場！
2009 年 12 月
■ 本 社 〒431-1304 静岡県浜松市北区細江町中川 7000-21 電話 (053)522-5555 ＦＡＸ (053)523-2361
■カスタマーサービスセンター 電話 (053)522-5572 ＦＡＸ (053)522-5573
■関 東 支 店 〒244-0801 神奈川県横浜市戸塚区品濃町 546-8 電話 (045)820-1411 ＦＡＸ (045)820-1206
■静 岡 支 店 〒431-1304 静岡県浜松市北区細江町中川 7000-21 電話 (053)522-5561 ＦＡＸ (053)523-2362
■名古屋支店 〒465-0025 愛知県名古屋市名東区上社 4-171 電話 (052)703-0311 ＦＡＸ (052)703-0327
■大 阪 支 店 〒564-0031 大阪府吹田市元町 19-13 みのや吹田ビル 2Ｆ 電話 (06)4860-7111 ＦＡＸ (06)4860-7119
■福岡営業所 〒815-0081 福岡県福岡市南区那の川 1-14-1-701 電話 (092)531-6685 ＦＡＸ (092)531-6695
vol.130
盤用クーラ
幅 200 mm
特 長
電源部は、コネクタ式端子台で
作業性が優れています。
他社との取付互換性があります。
対象 ： 国内メーカーＡ社
悪環境を考慮した構造設計。
(①オイルミスト／粉塵、 ②放熱フィンからの廃熱）
②外気ファンは吸入口にレイアウト。
①マイコン基板は盤内循環側へレイアウト。
0912 O-01
800
700
600
500
400
300
200
100
00
最高外気温度 （℃）
20 25 30 35 40 45 50
60Hz
30
35
40 45
（W）
冷 却 能 力
（℃）
盤 内 希 望 設 定 温 度
0
800
45
40
35
100 30
200
300
400
500
600
700
50Hz
50
45
40
35
30
25
20 最高外気温度 （℃）
（W）
冷 却 能 力
（℃）
盤 内 希 望 設 定 温 度
定格周波数 （50/60Hz）
盤外空気
RoHS フロン回収破壊法 第一種特定製品 12）この製品を廃棄する場合には、フロン類の回収が必要です。 3）フロン類の種類及び数量は、上記銘板に記載されています。
）フロン類をみだりに大気中に放出することは禁じられています。 P SE
This products uses chlorofluorocarbon(HFC)as a refrigerant which requires special handling for its disposal.Please observe the applicable laws and regulations governing your country and local area and make a proper disposal by a professional waste disposal service.
(Serial No.) (Single phase)
(Mass) (Type of refrigerant・Q'ty(No.))
(Power consumption) (Starting current) (Rated current) (Rated voltage) (Cooling capacity) (Model) 型式 冷却能力 定格電圧 定格電流 起動電流 消費電力 冷媒種類・番号（数量） 質量 製造Ｎｏ.
OCA-300BCS-200V 280/300W 単相 1.4/1.3A 3.0/2.9A 270/250W HFC R407C（190g） 14kg
（50/60Hz） AC200V
（50/60Hz）
（50/60Hz）
（50/60Hz）
（50/60Hz）
＜側面図＞
暖気
冷気
端子台
盤内空気
200 10
168 18
26
通電中端子台に さわらない事 Never touch the terminal board while power is on. DANGER
＜裏面図＞
10 180
30 265 265 30
51
6-M 6
19
＜下面図＞
31
186
ドレンパイプ （外径φ12）
＜正面図＞
回転部に指や異物 を入れないこと DANGER Do not put your fingers or foreign matters while the fan is rotating.
操作パネル
盤外吸入口フィルタ（白）
200
590
■ 型 式 ・ 仕 様
■ 能 力 グ ラ フ ■ 外 形 寸 法 図
■ パ ネ ル カ ッ ト 図
■ 取 付 図
（※1）盤外温度および盤内温度が＋35℃の場合の公称冷却能力です。
（※2）「定格」は盤外温度および盤内温度が＋35℃の場合、「最大」は盤外温度＋50℃、盤内温度が＋35℃の場合の公称値です。
（※3）温度範囲外では使用できません。
22.5 155 22.5
405 30
30 265 265 30
10
180
10
6- φ 8
＜盤外取付図＞ ＜埋込取付図＞
取付面最大板厚：4㎜
12 12 566 550
12 176 12
160
10 570 10
10
10 180
4- φ 8
本カタログの記載事項は改良の為予告なく変更することがあります。カタログと実際の商品の色とは印刷物の為多少異なる場合があります。
制御盤
冷気
盤内空気
盤外空気
暖気
200
RoHS フロン回収破壊法 第一種特定製品 12）この製品を廃棄する場合には、フロン類の回収が必要です。 3）フロン類の種類及び数量は、上記銘板に記載されています。
）フロン類をみだりに大気中に放出することは禁じられています。
P SE
This products uses chlorofluorocarbon(HFC)as a refrigerant which requires special handling for its disposal.Please observe the applicable laws and regulations governing your country and local area and make a proper disposal by a professional waste disposal service.
(Serial No.) (Single phase)
(Mass) (Type of refrigerant・Q'ty(No.))
(Power consumption) (Starting current) (Rated current) (Rated voltage) (Cooling capacity) (Model) 型式 冷却能力 定格電圧 定格電流 起動電流 消費電力 冷媒種類・番号（数量） 質量 製造Ｎｏ.
OCA-300BCL-200V 280/300W 単相 1.4/1.3A 3.0/2.9A 270/250W HFC R407c（155g） 14kg
（50/60Hz） AC200V
（50/60Hz）
（50/60Hz）
（50/60Hz）
（50/60Hz）
盤内空気
冷気
暖気
盤外空気
制御盤
170
30
RoHS フロン回収破壊法 第一種特定製品 12）この製品を廃棄する場合には、フロン類の回収が必要です。 3）フロン類の種類及び数量は、上記銘板に記載されています。
）フロン類をみだりに大気中に放出することは禁じられています。 P SE
This products uses chlorofluorocarbon(HFC)as a refrigerant which requires special handling for its disposal.Please observe the applicable laws and regulations governing your country and local area and make a proper disposal by a professional waste disposal service.
(Serial No.) (Single phase)
(Mass) (Type of refrigerant・Q'ty(No.)) (Power consumption) (Starting current) (Rated current) (Rated voltage) (Cooling capacity) (Model) 型式 冷却能力 定格電圧 定格電流 起動電流 消費電力 冷媒種類・番号（数量） 質量 製造Ｎｏ.
OCA-300BCL-200V 280/300W 単相 1.4/1.3A 3.0/2.9A 270/250W HFC R407c（155g） 14kg
（50/60Hz） AC200V
（50/60Hz）
（50/60Hz）
（50/60Hz）
（50/60Hz）
