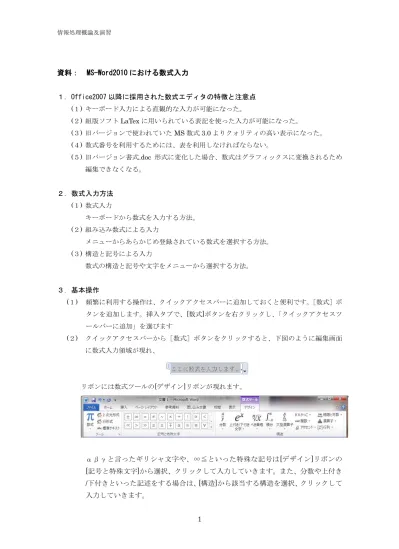

情報処理概論及演習 - 資料： MS-Word2010 における数式入力

1

１．Office2007 以降に採用された数式エディタの特徴と注意点 (１) キーボード入力による直観的な入力が可能になった。

(２) 組版ソフトLaTexに用いられている表記を使った入力が可能になった。

(３) 旧バージョンで使われていたMS数式3.0よりクォリティの高い表示になった。

(４) 数式番号を利用するためには、表を利用しなければならない。

(５) 旧バージョン書式.doc 形式に変化した場合、数式はグラフィックスに変換されるため 編集できなくなる。

２．数式入力方法 (１) 数式入力

キーボードから数式を入力する方法。

(２) 組み込み数式による入力

メニューからあらかじめ登録されている数式を選択する方法。

(３) 構造と記号による入力

数式の構造と記号や文字をメニューから選択する方法。

３．基本操作

(１) 頻繁に利用する操作は、クイックアクセスバーに追加しておくと便利です。［数式］ボ タンを追加します。挿入タブで、[数式]ボタンを右クリックし、「クイックアクセスツ ールバーに追加」を選びます

(２) クイックアクセスバーから［数式］ボタンをクリックすると、下図のように編集画面 に数式入力領域が現れ、

リボンには数式ツールの[デザイン]リボンが現れます。

αβγと言ったギリシャ文字や、∞≦といった特殊な記号は[デザイン]リボンの

[記号と特殊文字]から選択、クリックして入力していきます。また、分数や上付き

/下付きといった記述をする場合は、 [構造]から該当する構造を選択、クリックして

入力していきます。

2

(１) クイックアクセスバーから数式ボタンをクリックする、またはショートカットキー

Shift + Alt + = を使って数式入力領域を挿入します。キーボードから”x=”と入力します。

(２) 分数を入力するために、[デザイン]タブから[分数]をクリックして、分数の構造を選び ます。

数式入力領域に分数の構造をしたプレースホルダが表示されたら、プレースホルダをク リックして、分母に “2a” を分子に “-b+-“と入力します。

(３) 平方根の記号を入力するために、[デザイン]タブから[べき乗根]をクリックして、平方 根の構造を選びます。

プレースホルダを含む平方根記号が表示されたら、プレースホルダをクリックします。

(４) ２乗を入力するために、[デザインタブ]から[上付き/下付き文字]をクリックして、上付 き文字の構造を選びます。

演習１

方程式 𝑎𝑥²+ 𝑏𝑥 + 𝑐 = 0 の解の公式を入力してみましょう。

3

(５) 上付き文字の指数のプレースホルダをクリックして”2”を、底のプレースホルダをクリ ックして”b”を入力します。

(６) すべての式を入力し終えたら、全体を選択して[ホーム]タブの[フォント]で[斜体]を選 択するか、もしくはショートカットキーCtrl + i とすることによって、より高品質な数 式表示を得ることができます。

４．数式オートコレクト機能を使ったキーボードによる数式入力

Word2007

式に加えて、キーボードから直観的に入力可能な方式を実現しています。例えば、数式

y =

y=(ax+b)/(x^2+1)

組版ソフト

LaTex

(１)

式 キーボード 入力例

キーボード 結果

上付き ^ x^2 𝑥²

下付き _ x_2 𝑥2

分数 / x/y 𝑥

𝑦

カッコ ( ) { } [ ] (x+y) (𝑥 + 𝑦)

大なり、小なり <, > x>y 𝑥 > 𝑦

不等号 <=, => x>=y 𝑥 ≥ 𝑦

4

(２) ¥(またはバックスラッシュ)と文字名を組み合わせた記号入力例

表記 入力例

キーボード 結果

ギリシャ文字 ¥alpha ¥beta ¥gamma ¥delta αβγδ ギリシャ文字(大) ¥Alpha ¥Beta ¥gamma ¥Delta ΑΒΓΔ

ドット x¥dot space space 𝑥̇

ベクトル x¥vec space space x⃗

乗算 除算 ¥times ¥div × ÷

正負 ¥pm or +- ¥mp or -+ ± ∓

以上、以下 ¥le or <= ¥ge or >= ≤ ≥

不等号 ¥ne ≠

合同 ¥equiv ≡

平方根 ¥sqrt(x) ¥sqrt(n&x) √x √xⁿ

偏微分 ¥partial ∂

総和、総乗 ¥sum ¥prod ∑ ∏ 積分、周回積分 ¥int ¥oint ∫ ∮

かつ、または ¥wedge ¥vee ∧ ∨

(３)

挿入から[記号と特殊文字]ボタンをクリックし、「その他の記号」を選択すると、

「記号と特殊文字」ダイアログが表示されます。更に

[オートコレクト]ボタンを

5 (４)

式の展開などで等式を複数行にわたって記述する場合は、

1

次に示す数式の展開を例に説明していきます。

1

2

1

+ Enter で新しい行を作ります。この行は1行目と同じグループとなります。

y = (x + 1)(x − 1)(x

+ 1)

= (x

− 1)(x

+ 1)

= x

− 1

次に、1行目の数式の等号（＝）を選択し、右クリックからコンテキストメニューから「こ の文字に揃える」を選びます。2行目以降についても同様に設定します。

演習２

次の表の数式を数式オートコレクトを使って入力しなさい。

表示 入力

a

+ b

¥sqrt(a^2+b^2)

𝑥 = −𝑏 ± √𝑏

− 4𝑎𝑐

2𝑎 x=(-b+-¥sqrt(b^2-4ac))/(2a)

𝑆 = 𝑎𝑘

∞

𝑘=1

S=¥sum_(k=1)^(¥infty)spaceak^(r-1)

𝐹 = 𝑑𝑟4𝜋𝑟

𝑓(𝑟)

𝑎

0

F=¥int_0^aspacedr4¥pispacer^2spacef(r)

x + y = a

x − y = b {¥eqarray(x+y=a@x-y=b)¥closespace 1 0 0

0 1 0 0 0 1

(¥matrix(1&0&0@0&1&0@0&0&1))sapce

6

もし、この時点で等号（＝）に合わせて揃わなければ、数式の右側▽「数式オプション」

をクリックし、「配置」から「グループ化して中央揃え」を選択します。

そうすると、等号（＝）に合わせて表示されます

y = (x + 1)(x − 1)(x

+ 1)

= (x

− 1)(x

+ 1)

= x

− 1

(５)

Word2007

そのため、正式な手法ではありませんが、ここでは表を利用した数式の番号付けの方 法を紹介します。

①

[挿入]リボンから１行３列の表を挿入します。中央のセルを広くし、両側のセル

が狭くなるように調整します。右端のセルに数式番号を、中央のセルに数式を 設定していきます。

表ツールから[プロパティ]を選択してダイアログを開きます。[表]タブを選んで、

チェックボックス「幅を指定する」にチェックを入れて値を

100％に設定します。

配置は「中央揃え」をクリックします。

7

次に、左端のセルを選択し、

[表のプロパティ]ダイアログの[セル]タブを選択します。

「幅を指定する」のチェックボックスにチェックを入れて値を

15％に設定します。

「垂直方向の配置」は[中央揃え]をクリックします。

同様にして、真ん中のセルの幅を

75％に、右端のセルの幅を 15％に設定します。

次に表が選択された状態で、[デザイン]タブから[罫線]ボタンをクリックし、[枠な し]を選択します。

② 一番右のセルを選択します。

[参考資料]リボンの[図表番号の挿入]ボタンをクリック

8

すると図表番号ダイアログが表示されます。オプションのラベルに「Equation」を 選択し、「ラベルを図表番号から除外する」にチェックを入れます。

数式番号に、例えば(1-1)のように章番号を含めたい場合は、[番号付け]ボタンをク リックして[図表番号の書式]ダイアログを開き、「章番号を含める」にチェックを入 れます。

[OK]ボタンを押して設定を確定します。数式番号が挿入されたら、必要に応じてフォ

③ 数式入力領域を中央のセルに挿入します。

④ 表全体を選択して[挿入]リボンから[数式]ボタンの▼をクリックして、「選択範囲を 数式ギャラリーに保存」を選ぶと[新しい文章パーツの作成]ダイアログが開きます。

9

適当な名前を付けて[OK]ボタンを押します。これで、次回から番号付き数式を簡単 に入力できるようになります。

初版 2010年5月10日作成

改訂 2011年3月3日作成 Word2010に対応

作成者 保坂修治

本資料は、工学院大学・情報通信工学科「情報処理概論及演習」のために作成したもので ある。
