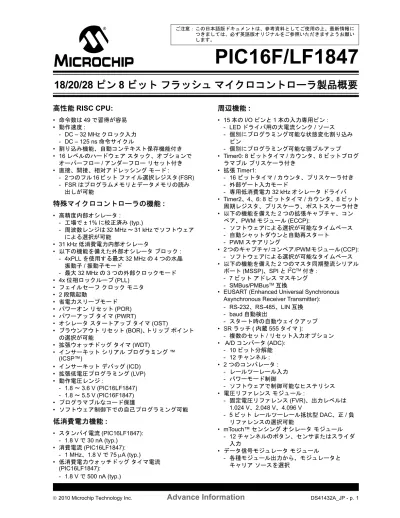

PIC16F/LF1847
高性能
RISC CPU:
• 命令数は 49 で習得が容易
• 動作速度 :
- DC – 32 MHz クロック入力
- DC – 125 ns 命令サイクル
• 割り込み機能、自動コンテキスト保存機能付き
• 16 レベルのハードウェア スタック、オプションで
オーバーフロー
/ アンダーフロー リセット付き
• 直接、間接、相対アドレッシング モード :
- 2つのフル16ビット ファイル選択レジスタ(FSR)
- FSR はプログラムメモリとデータメモリの読み
出しが可能
特殊マイクロコントローラの機能
:
• 高精度内部オシレータ :
- 工場で ± 1% に校正済み (typ.)
- 周波数レンジは 32 MHz ～ 31 kHz でソフトウェア
による選択が可能
• 31 kHz 低消費電力内部オシレータ
• 以下の機能を備えた外部オシレータ ブロック :
- 4xPLL を使用する最大 32 MHz の 4 つの水晶
振動子
/ 振動子モード
- 最大 32 MHz の 3 つの外部クロックモード
• 4x 位相ロックループ (PLL)
• フェイルセーフ クロック モニタ
• 2 段階起動
• 省電力スリープモード
• パワーオン リセット (POR)
• パワーアップ タイマ (PWRT)
• オシレータ スタートアップ タイマ (OST)
• ブラウンアウト リセット (BOR)、トリップ ポイント
の選択が可能
• 拡張ウォッチドッグ タイマ (WDT)
• インサーキット シリアル プログラミング ™
(ICSP™)
• インサーキット デバッグ (ICD)
• 拡張低電圧プログラミング (LVP)
• 動作電圧レンジ :
- 1.8 ～ 3.6 V (PIC16LF1847)
- 1.8 ～ 5.5 V (PIC16F1847)
• プログラマブルなコード保護
周辺機能
:
• 15 本の I/O ピンと 1 本の入力専用ピン :
- LED ドライバ用の大電流シンク / ソース
- 個別にプログラミング可能な状態変化割り込み
ピン
- 個別にプログラミング可能な弱プルアップ
• Timer0: 8 ビットタイマ / カウンタ、8 ビットプログ
ラマブル
プリスケーラ付き
• 拡張 Timer1:
- 16 ビットタイマ / カウンタ、プリスケーラ付き
- 外部ゲート入力モード
- 専用低消費電力 32 kHz オシレータ ドライバ
• Timer2、4、6: 8 ビットタイマ / カウンタ、8 ビット
周期レジスタ、プリスケーラ、ポストスケーラ付き
• 以下の機能を備えた 2 つの拡張キャプチャ、コン
ペア、
PWM モジュール (ECCP):
- ソフトウェアによる選択が可能なタイムベース
- 自動シャットダウンと自動再スタート
- PWM ステアリング
• 2つのキャプチャ/コンペア/PWMモジュール(CCP):
- ソフトウェアによる選択が可能なタイムベース
• 以下の機能を備えた 2 つのマスタ同期整流シリアル
ポート
(MSSP)、SPI と I
2C
TM付き
:
- 7 ビット アドレス マスキング
- SMBus/PMBus
TM互換
• EUSART (Enhanced Universal Synchronous
Asynchronous Receiver Transmitter):
- RS-232、RS-485、LIN 互換
- baud 自動検出
- スタート時の自動ウェイクアップ
• SR ラッチ ( 内蔵 555 タイマ ):
- 複数のセット / リセット入力オプション
• A/D コンバータ (ADC):
- 10 ビット分解能
- 12 チャンネル :
• 2 つのコンパレータ :
- レールツーレール入力
- パワーモード制御
- ソフトウェアで制御可能なヒステリシス
• 電圧リファレンス モジュール :
- 固定電圧リファレンス (FVR)、出力レベルは
1.024 V、2.048 V、4.096 V
18/20/28 ピン 8 ビット フラッシュ マイクロコントローラ製品概要
ご注意：この日本語版ドキュメントは、参考資料としてご使用の上、最新情報に つきましては、必ず英語版オリジナルをご参照いただきますようお願い します。PIC16F/LF1847
表
1:
PIC16F/LF1847 ファミリの各製品
図
1:
PIC16F/LF1847 の 18 ピン PDIP、SOIC パッケージ図
図
2:
PIC16F/LF1847 の 20 ピン SSOP パッケージ図
デバイス
プログラム
メモリ
フラッシュ
( ワード )
データ
EEPROM
( バイト )
SRAM
( バイト )
I/O
10 ビット
A/D (ch)
タイマ
8/16
ビット
EUSART MSSP
ECCP
CCP/
静電容量式
タッチの
チャンネル
PIC16F1847
8192
256
1024
15
12
4/1
あり
2
2/2
12
PIC16LF1847
8192
256
1024
15
12
4/1
あり
2
2/2
12
PDIP, SOIC 1 2 3 4 18 17 16 15 5 6 7 14 13 12 VSS RA1/AN1/CPS1/C12IN1-/SS2 RA0/AN0/CPS0/C12IN0-/SDO2 RA7/OSC1/CLKIN/P1C(1)/CCP2(1)/P2A(1) RA6/OSC2/CLKOUT/CLKR/P1D(1)/P2B(1)/SDO1(1) VDD RB7/AN6/CPS6/T1OSCO/P1D(1)/P2B(1)/MDCIN1/ICSPDATRB6/AN5/CPS5/T1CKI/T1OSCI/P1C(1)/CCP2(1)/P2A(1)/ICSPCLK
8 9 11 10 RB5/AN7/CPS7/P1B/TX(1)/CK(1)/SCL2/SCK2/SS1(1) RB4/AN8/CPS8/SCL1/SCK1/MDCIN2 PI C16F/ LF1847
DACOUT/VREF-/C12IN+/C12IN2-/CPS2/AN2/RA2 SRQ/CCP3/C1OUT/VREF+/C1IN+/C12IN3-/CPS3/AN3/RA3 SRNQ/CCP4/T0CKI/C2OUT/CPS4/AN4/RA4 SS1(1)/VPP/MCLR/RA5
FLT0/P1A(1)/CCP1(1)/T1G/SRI/INT/RB0
SDI1/SDA1/DT(1)/RX(1)/CPS11/AN11/RB1
SDO1(1)/SDI2/SDA2/DT(1)/RX(1)/CK(1)/TX(1)/MDMIN/CPS10AN10/RB2
P1A(1)/CCP1(1)/MDOUT/CPS9/AN9/RB3 Note 1: このピン機能はソフトウェアを介して2 つのピン位置のいずれかに割り当てられます。 SSOP P IC16 F /LF184 7 1 2 3 4 20 19 18 17 5 6 7 16 15 14 8 9 13 10 RA1/AN1/CPS1/C12IN1-/SS2 RA0/AN0/CPS0/C12IN0-/SDO2 RA7/OSC1/CLKIN/P1C(1)/CCP2(1)/P2A(1) RA6/OSC2/CLKOUT/CLKR/P1D/P2B(1)/SDO1(1) VDD RB7/AN6/CPS6/T1OSCO/P1D(1)/P2B(1)/MDCIN1/ICSPDAT
RB6/AN5/CPS5/T1CKI/T1OSCI/P1C(1)/CCP2(1)/P2A(1)/ICSPCLK
RB5/AN7/CPS7/P1B/TX(1)/CK(1)/SCL2/SCK2/SS1(1) RB4/AN8/CPS8/SCL1/SCK1/MDCIN2 VDD VSS VSS 12 11
DACOUT/VREF-/C12IN+/C12IN2-/CPS2/AN2/RA2 SRQ/CCP3/C1OUT/VREF+/C1IN+/C12IN3-/CPS3/AN3/RA3 SRNQ/CCP4/T0CKI/C2OUT/CPS4/AN4/RA4 SS1(1)/VPP/MCLR/RA5
FLT0/P1A(1)/CCP1(1)/T1G/SRI/INT/RB0
SDI1/SDA1/DT(1)/RX(1)/CPS11/AN11/RB1
SDO1(1)/SDI2/SDA2/DT(1)/RX(1)/CK(1)/TX(1)/MDMIN/CPS10/AN10/RB2
P1A(1)/CCP1(1)/MDOUT/CPS9/AN9/RB3
PIC16F/LF1847
図
3:
PIC16F/LF1847 の 28 ピン QFN パッケージ図
QFN
RA2/A N 2/CPS 2 /C1 2 IN2 -/ C 12 IN+ /V RE F -/DA COUT RA 3 /A N 3 /CPS 3 /C 12 IN3-/C 1 IN+/V RE F +/C1 OUT/CCP 3/S R Q RA 4/A N 4/C P S 4 /C 2O U T /T0C KI /C CP 4/S R NQ VSS R A 1/A N 1/CPS 1 /C1 2 IN1 -/S S2 (1 ) R A 0/A N 0/CPS 0 /C1 2 IN0 -/S DO2 VDD SS1 (1 )/S CK 2/S C L2 /C K (1 )/T X (1 )/P 1B /CPS7 /AN7/ R B5 M D CI N2 /SC K 1/S C L1 /C P S 8/ AN 8/R B 4 VSS VDD NC NC 28 27 26 25 24 23 1 2 3 4 5 6 7 8 9 10 11 22 21 20 19 18 17 16 15 14 13 12 NC NC NC NC NC NC PIC16F/LF1847 S D I1 /S DA1 /DT (1 )/R X (1 )/CP S 11 /A N1 1/ RB1 SD O1 (1 )/S D I2/ SD A2 /D T (1 )/RX (1 )/CK (1 )/TX (1 )/M DM IN/CPS 10 /AN10 /RB2 P1A (1 )/CCP 1 (1 )/MDOUT/CP S 9 /AN 9/RB 3 RA7/OSC1/CLKIN/P1C(1)/CCP2(1)/P2A(1) RA6/OSC2/CLKOUT/CLKR/P1D(1)/P2B(1)/SDO1(1) RB7/AN6/CPS6/T1OSCO/P1D(1)/P2B(1)/MDCIN1/ICSPDATRB6/AN5/CPS5/T1CKI/T1OSCI/P1C(1)/CCP2(1)/P2A(1)/ICSPCLK
SS1(1)/VPP/MCLR/RA5
FLT0/P1A(1)/CCP1(1)/T1G/SRI/INT/RB0
PIC16F/LF1847
表
2:
ピン割り当て表
(PIC16F/LF1847)
I/O 18 ピン P D IP /S OI C 20 ピン SS O P 28 ピン QF N A/D 静電容量検出 コンパレータ SR ラッチ タイマ CC P EUSA RT MS SP 割り込み モジュレータ プルアップ 基本RA0 17 19 23 AN0 CPS0 C12IN0- — — — — SDO2 — — N —
RA1 18 20 24 AN1 CPS1 C12IN1- — — — — SS2 — — N —
RA2 1 1 26 AN2 CPS2 C12IN2-C12IN+
— — — — — — — N DACOUT
VREF -RA3 2 2 27 AN3 CPS3
C12IN3-C1IN+ C1OUT
SRQ — CCP3 — — — — N VREF+
RA4 3 3 28 AN4 CPS4 C2OUT SRNQ T0CKI CCP4 — — — — N —
RA5 4 4 1 — — — — — — — SS1(1) — — Y(2) MCLR VPP RA6 15 17 20 — — — — — P1D(1) P2B(1) — SDO1(1) — — N OSC2 CLKOUT CLKR RA7 16 18 21 — — — — — P1C(1) CCP2(1) P2A(1) — — — — N OSC1 CLKIN RB0 6 7 7 — — — SRI T1G CCP1(1) P1A(1) FLT0 — — INT IOC — Y — RB1 7 8 8 AN11 CPS11 — — — — RX(1) DT(1) SDA1 SDI1 IOC — Y — RB2 8 9 9 AN10 CPS10 — — — — RX(1) DT(1) TX(1) CK(1) SDO1(1) SDA2 SDI2 IOC MDMIN Y — RB3 9 10 10 AN9 CPS9 — — — CCP1(1)
P1A(1) — — IOC MDOUT Y
RB4 10 11 12 AN8 CPS8 — — — — — SCL1 SCK1 IOC MDCIN2 Y — RB5 11 12 13 AN7 CPS7 — — — P1B TX(1) CK(1) SS1 (1) SCL2 SCK2 IOC — Y — RB6 12 13 15 AN5 CPS5 — — T1CKI T1OSCI P1C(1) CCP2(1) P2A(1) — — IOC — Y ICSPCLK ICDCLK RB7 13 14 16 AN6 CPS6 — — T1OSCO P1D(1) P2B(1)
— — IOC MDCIN1 Y ICSPDAT ICDDAT VDD 14 15, 16 17, 19 — — — — — — — — — — — VDD Vss 5 5, 6 3, 5 — — — — — — — — — — — VSS Note 1: このピン機能はソフトウェアを介して2 つのピン位置のいずれかに割り当てられます。 2: 弱プルアップは、MCLR が有効またはプルアップがユーザ制御下の場合、常に有効になります。
