JDP45
ダクト挿入形 露点温度検出器
概要
JDP45は，高分子湿度センサーを利用したダクト挿入形の露 点温度検出器です。露点温度-20～＋80℃DPに対して，1～ 5V DCあるいは0～10V DCの出力信号を送出しますので， 各種調節計と組み合わせて露点温度制御に，各種指示計と 組み合わせて計測に利用できます。 JDP45は，Pt100ΩあるいはPTC温度センサーが収納できる ため，乾球温度の制御，計測も組み合わせて行うことができ ます。 JDP45－ 特 長 －
精度の高い露点温度検出器 広い温度，湿度レンジで露点温度を精度良く検出します。 湿度センサーの交換が可能 センサーが劣化した場合は，湿度センサーを交換できます。 高い耐環境性 筺体にポリカーボネート(PC)＋グラファイト(GF)の混合材を使用し，耐環境性を向 上しています。 幅広い電源電圧 電源電圧の幅が広く，電源出力のある調節器から電源を取ることができます。コード番号
ご注文の際は，「形名＋仕様コード」，すなわち コード番号を指定してください。 形 名 仕様コード 内 容 JDP45 ･････････ ダクト挿入形温湿度検出器 出力 信号 －14 ････ －16 ････ 1～5V DC 0～10V DC 検出 要素 1 ･･･ 露点温度検出器のみ 5 ･･･ 露点温度検出器＋温度検出器*1 7 ･･･ 露点温度検出器＋Pt100 9 ･･･ 露点温度検出器＋PTCセンサー 温度検出器の出力信号は露点温度検出器の出力信号と 同じレンジとします。（仕様コード-145：1～5VDC，仕様コ ード-165：0～10V DC） 交換部品 湿度センサー：MQ-JC-D02F（フィルタ付き） フィルタ：SF-NB-JC（5 個セット） ご注文の際は，コード番号を指定してください。取り扱い
1.
製品が届きましたら
JDP45 がお手元に届きましたら外観の確認を行い， 損傷の無いことをご確認ください。 また，本体に有る製品銘板に記載されている コード番号がご注文どおりであることをご確認くださ い。2.
取付時の注意
取付場所は，計測結果に大きな影響を与えますので， 選択には十分注意してください。被測定空気の湿度 が得られる場所に取り付けてください。 空気流がセンサー部に直接当たらない向きに取り付 けてください。また，挿入の際，センサー部をダクト，フ ランジなどに引っかけないように注意深く取り扱ってく ださい。 (d) 塩分 端子ケース部に水滴がかかる場所，結露する場所は 避けてください。 交換用湿度センサー部を交換される場合は，製品の 電源供給を中止し交換してください。最悪の場合，製 品および交換用湿度センサー部が壊れる恐れがあり ます。注 記
・ 結線は工場調整後乾燥剤と共にビニール袋に密 封され，最適な保存状態に保たれていますので， 使用時まで開封しないでください。なお，保存する 場合は，密封状態（工場出荷状態）に保ってくださ い。3.
取付手順

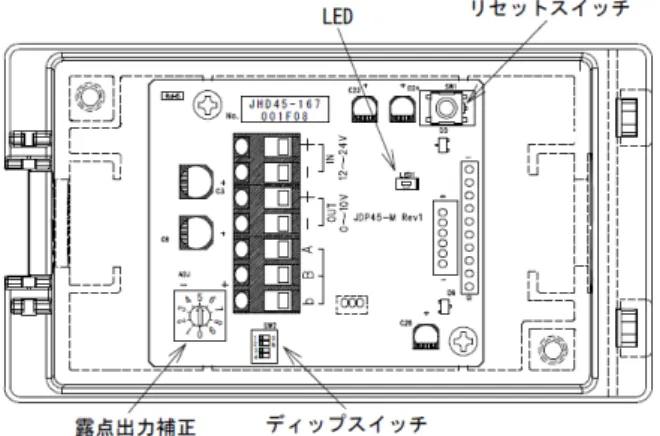

本体の取付手順 標準的な取付手順は次のとおりです。 (1) 取付位置を決め，ダクト壁に 30mm の丸穴を開 けます。 (2) ダ ク ト フ ラ ン ジ を 開 口 部 に 合 わ せ て 固 定 し ま す。 (3) 検出器の計測部分をホルダーに挿入し，ネジ（4 個；フィールドで調達）で固定します。 図 1. 取り付け図 2. 端子台,湿度出力調整ポジションメータ配置図
4.
結線
[仕様コード：–□□1] [仕様コード：–□□5]
[仕様コード：–□□7] [仕様コード：–□□9]
5.
調整点検
湿度出力補正
JDP45 は長期間使用した場合，湿度センサーに経時 変化を生じます。定期的に精度チェックを行い誤差の 大きさに応じて以下の調整手順に従い，補正を行って ください。また湿度出力調整ポジションメータの範囲で 補正ができない場合にはセンサーの劣化が著しいた め，湿度センサーの交換を行ってください。なお，出荷 時におきましては高精度に調整されていますので，補 正の必要はありません。 (注) 湿度センサー内の各種トリマは工場で厳密に 調整され，ペイントロックされていますので， 触れないようにしてください。 湿度校正を行う場合は，湿度出力を読み取る必要が あります。出力端子にテスタ（定期的に校正されてい るテスタ）を接続して，湿度出力を読み取れるようにし て準備ください。湿度出力は 0～100％RH に対してリ ニアです。 1. アスマン湿度計などの基準湿度計により湿度セ ンサー付近の雰囲気湿度を計測し，湿度出力と 比較してください。 2. 湿度出力が基準値に対し(－)側であれば湿度出 力調整ポジションメータをドライバで(＋)側に回 してください。湿度出力は上昇します。逆にポジ ションメータを(－)側に回すと湿度出力は下降し ます。 3. 湿度出力調整ポジションメータは，±8％RH の範 囲で補正可能です。また，湿度出力はポジショ ンメータの変更により全測定可能範囲に渡って ほぼ平行に移動します。 工場出荷時のポジションは「5」になっています。 図 4. 湿度出力調整ポジションメータ 5. フィルタキャップを取り付けます。 6. センサーをダクトに戻します。 (注) センサーの交換を行うときは必ず，製品の電 源供給を中止してください。 最悪の場合，製品および交換用湿度センサ ー部が壊れる恐れがあります。 表 1. 検出範囲と精度 図 5. 湿度センサーの取付手順フィルタ交換要領
フィルタは汚れた場合，交換することができます。6.
LED 表示
点灯，消灯（1 秒毎）：通常 点灯：エラー発生時エラー
点灯時のエラー内容は以下の通りです。 (1) 露点演算用のデータエラー (2) 湿度センサーと通信エラーが 10 秒以上続いた場合 (3) 温度センサーのデータ取得エラー 露点温度検出用温度センサーが断線している場合 露点温度検出用温度センサー湿度検出用 IC 内蔵温 度センサーの温度差が 20℃以上の場合 アナログ出力（信号線への出力） (1) 温度センサー断線，センサー異常： 仕様コードが-145 または-165 の場合，温度出力を最 大の 5VDC/10VDC にします。 ※ 温度センサー断線により温度下限（約 -23℃）に 出力が振り切れる場合，0℃以下の使用温度で は温度センサーの断線検知ができません。 (2) 湿度センサー通信エラー：露点出力を 5VDC/10VDC にします。 (3) 露点演算用データエラー：仕様コードが-145 または -165 の場合，温度出力を最大の 5VDC/10VDC にしま す。修理・お問い合わせ
万一故障を生じた場合，お買い上げの当社支店，営 業所にご連絡ください。フィールドでの修理は行わな いでください。また，この製品についてのご意見・ご質 問は，最寄りの当社支店，営業所へお申し付けくださ い。外形図
単位：mm
JDP45
