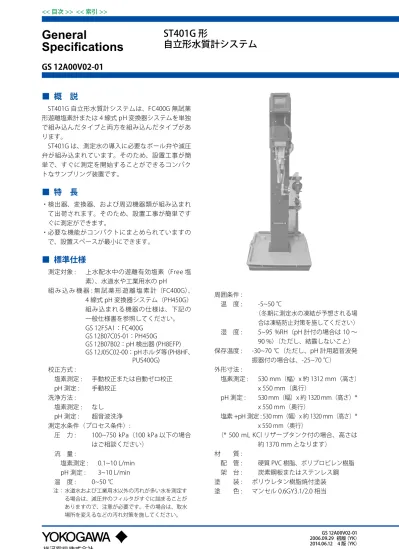

ST401G自立形水質計システム

General

Specifications

GS 12A00V02-01

ST401G 形

自立形水質計システム

■ 概　説

ST401G 自立形水質計システムは、FC400G 無試薬

形遊離塩素計または 4 線式 pH 変換器システムを単独

で組み込んだタイプと両方を組み込んだタイプがあ

ります。

ST401G は、測定水の導入に必要なボール弁や減圧

弁が組み込まれています。そのため、設置工事が簡

単で、すぐに測定を開始することができるコンパク

トなサンプリング装置です。

■ 特　長

・ 検出器、変換器、および周辺機器類が組み込まれ

て出荷されます。そのため、設置工事が簡単です

ぐに測定ができます。

・ 必要な機能がコンパクトにまとめられていますの

で、設置スペースが最小にできます。

■ 標準仕様

測定対象 : 上水配水中の遊離有効塩素（Free 塩

素）、水道水や工業用水の pH

組み込み機器 : 無試薬形遊離塩素計（FC400G）、

4 線式 pH 変換器システム（PH450G）

組み込まれる機器の仕様は、下記の

一般仕様書を参照してください。

GS 12F5A1：FC400G

GS 12B07C05-01：PH450G

GS 12B07B02：pH 検出器 (PH8EFP)

GS 12J05C02-00： pHホルダ等(PH8HF、

PUS400G)

校正方式 :

塩素測定 : 手動校正または自動ゼロ校正

pH 測定 :

手動校正

洗浄方法 :

塩素測定 : なし

pH 測定 :

超音波洗浄

測定水条件（プロセス条件）:

圧　力 :

100~750 kPa（100 kPa 以下の場合

はご相談ください）

周囲条件 :

温　度 :

-5~50 ℃

（冬期に測定水の凍結が予想される場

合は凍結防止対策を施してください）

湿　度 :

5~95 %RH（pH 計付の場合は 10 ～

90 %）（ただし、結露しないこと）

保存温度 : -30~70 ℃（ただし、pH 計用超音波発

振器付の場合は、-25~70 ℃）

外形寸法 :

塩素測定 : 530 mm（幅）x 約 1312 mm（高さ）

x 550 mm（奥行）

pH 測定 :

530 mm（幅）x 約 1320 mm（高さ）*

x 550 mm（奥行）

塩素 +pH 測定 : 530 mm（幅）x 約 1320 mm（高さ）*

x 550 mm（奥行）

（* 500 mL KCl リザーブタンク付の場合、高さは

約 1370 mm となります）

設置場所 : 雨水などが降りかからない屋内また

はキャビネット内。振動、衝撃が少

なく保守スペースが確保できること。

腐食性ガスの少ない、湿度が高くな

いところ。

配管接続 :

測定水入口 : VP16

排　水　口 : VP40

電線引込口 : A15 相当プラスチック水防栓

適合電線外径 : ф 9~ ф 12 mm

電　　源 : 100/110/200/220 V AC±10 %、50/60

Hz（取り付ける機器により異なりま

す）

接　　地 : D 種接地（接地抵抗 100 Ω以下）

消費電力 : 約 45 VA（無試薬形遊離塩素計、pH 計、

超音波発振器が付いた場合）

（取り付ける機器により異なります）

自動ゼロ校正付の場合の電磁弁の皮

相電力

保持時：22/17 VA (50/60 Hz)

起動時：35/27 VA (50/60 Hz)

■ 形名およびコード

自立形水質計システム

形　名 基本コード 付加コード 仕　様 ST401G ... ... 自立形水質計システム システム機器 -FC4 ... 無試薬形遊離塩素計（FC400G）のみ ( 注 1) -PH5 ... pH 計（PH450G）のみ ( 注 2) -PF5 ... 無試薬形遊離塩素計（FC400G）＋ pH 計 (PH450G)( 注 1)( 注 2)( 注 3) 超音波発振器 （pH 計用） -N-U ... なし... あり ー -A ... 常に -A 付加仕様 /R 背面配管取り合い /AN 組み込み計器なし（現地取付） /S SUS 製スタンド（注 4） /ARS アレスタ（電源・信号ラインのみ）（注 5） /AZC1 無試薬形遊離塩素計自動ゼロ校正 (100V AC 用 )（注 6） /AZC2 無試薬形遊離塩素計自動ゼロ校正 (110V AC 用 )（注 6） /AZC3 無試薬形遊離塩素計自動ゼロ校正 (200V AC 用 )（注 6） /AZC4 無試薬形遊離塩素計自動ゼロ校正 (220V AC 用 )（注 6） /RR 無試薬形遊離塩素計リモートレンジ切換（注 7） /SCT /TT3 ステンレスタグプレート付きpH 計用 500 mL KCl リザーブタンク取付 ( 注 2) ST401G はサンプリング装置のみで、無試薬形遊離塩素計や pH 計 ( 検出器、ホルダ、変換器、超音波発振器など） は含まれません。（取り付け機器は別手配品です） なお、このシステムに組み込む無試薬形遊離塩素計や pH 計は、（注 1) と ( 注 2）の機器となります。

質　　量 : 約 45 kg（取り付ける機器により異な

ります）

付加仕様「/RR」リモートレンジ切換の選択時、

FC400G に設定済みの 2 レンジ（レン

ジ 1/ レンジ 2）の切換えを行ないます。

リモートレンジ切換接点入力：

開放時電圧　5 V（レンジ 1）

短絡時電流　20 µA（レンジ 2）

リモートレンジ切換接点出力：

接点の種類：ドライ接点

接点容量： 最大 250 V AC、最大 1 A、最大 125

VA（抵抗負荷）

最大 220 V DC、最大 1 A、最大

60 W（抵抗負荷）

接点状態

電源 OFF 時 電源 ON 時 開 非動作時_開 動作時_閉 開：レンジ 1、閉：レンジ 2

pH 変換器 ：PH450G-A-J　( 基本コード -PH5、-PF5 の場合 ) 超音波発振器 ：PUS400G-NN-NN- □ -J　(pH 変換器の電源仕様と合わせてください )。 （注 3）無試薬形遊離塩素計と pH 計の電源仕様は同じとしてください。 （注 4）標準は SECC（炭素鋼板）です。 （注 5）基本コード ｢-FC4｣、「-PH5」を選択した場合の付加仕様です。 （注 6）無試薬形遊離塩素計を含む基本コード ｢-FC4｣、「-PF5」を選択した場合の付加仕様です。 （注 7）無試薬形遊離塩素計のみの基本コード ｢-FC4｣ を選択した場合の付加仕様です。自動的にアレスタ付きになります。

次頁以降に外形寸法図、結線図、配管図を示します。表 1 は目次です、形名およびコードと参照先のページ対

応を示しています。また以下の記号を使用しています。□または（ ）は選択肢です。

FC：無試薬形遊離塩素計、pH：pH 計、US：超音波発振器、ARS：アレスタ、AZC：自動ゼロ校正、

TT3：pH 計用 500 mL KCl リザーブタンク、RR：リモートレンジ切換、R：背面配管取り合い、

○：搭載、△：選択搭載、×：非搭載

表 1 目次 形名およびコード FC pH US ARS AZC TT3 RR R 外形寸法図 結線図 配管図 ST401G-FC4-N-A(/ARS) ○ × × △ × × × × ページ 4 ページ 24 ページ 29 ST401G-FC4-N-A/R(/ARS) ○ × × △ × × × ○ ページ 5 ST401G-FC4-N-A/AZC □ (/ARS) ○ × × △ ○ × × × ページ 6 ST401G-FC4-N-A/R/AZC □ (/ARS) ○ × × △ ○ × × ○ ページ 7 ST401G-FC4-N-A/RR ○ × × ○ × × ○ × ページ 8 ページ 25 ST401G-FC4-N-A/R/RR ○ × × ○ × × ○ ○ ページ 9 ST401G-FC4-N-A/AZC □ /RR ○ × × ○ ○ × ○ × ページ 10 ST401G-FC4-N-A/R/AZC □ /RR ○ × × ○ ○ × ○ ○ ページ 11 ST401G-PH5- □ -A(/ARS) × ○ △ △ × × × × ページ 12 ページ 26、27 ページ 30 ST401G-PH5- □ -A/TT3(/ARS) × ○ △ △ × ○ × × ページ 13 ST401G-PH5- □ -A/R(/ARS) × ○ △ △ × × × ○ ページ 14 ST401G-PH5- □ -A/R/TT3(/ARS) × ○ △ △ × ○ × ○ ページ 15 ST401G-PF5- □ -A ○ ○ △ × × × × × ページ 16 ページ 28 ページ 31 ST401G-PF5- □ -A/TT3 ○ ○ △ × × ○ × × ページ 17 ST401G-PF5- □ -A/R ○ ○ △ × × × × ○ ページ 18 ST401G-PF5- □ -A/R/TT3 ○ ○ △ × × ○ × ○ ページ 19 ST401G-PF5- □ -A/AZC □ ○ ○ △ × ○ × × × ページ 20 ST401G-PF5- □ -A/TT3/AZC □ ○ ○ △ × ○ ○ × × ページ 21 ST401G-PF5- □ -A/R/AZC □ ○ ○ △ × ○ × × ○ ページ 22 ST401G-PF5- □ -A/R/TT3/AZC □ ○ ○ △ × ○ ○ × ○ ページ 23

■ 外形寸法図

・ST401G-FC4-N-A(/ARS)　無試薬形遊離塩素計・( アレスタ ) 付（下面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い NV1 BV1 PR1 質量:約35kg PR1:減圧弁 NV1:ニードル弁 BV1:ボール弁 □ /ARS(アレスタ付)の場合 253 150 455 385 150 550 530 350 ) (100 100 490 (20) 20 A A矢視図 アンカー ボルト用 4-Ø15穴 VP40パイプ 排水口 VP16パイプ 測定水入口 無試薬形遊離 塩素計検出器 無試薬形遊離 塩素計変換器 約 1312 FC400G FC400G 中継端子箱 (オプション) 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 253 150

・ST401G-FC4-N-A/R(/ARS)　無試薬形遊離塩素計・( アレスタ ) 付（背面配管）

単位：mm NV1 BV1 PR1 質量:約35 kg （ケーブル径Ø9∼12) 電源/信号取り合い PR1:減圧弁 NV1:ニードル弁 BV1:ボール弁 □ /ARS(アレスタ付)の場合 93 80 550 530 350 ) (100 100 490 (20) 20 50 150 A A矢視図 アンカー ボルト用 4-Ø15穴 VP40パイプ 排水口 VP16パイプ 測定水入口 無試薬形遊離 塩素計検出器 無試薬形遊離 塩素計変換器 約 1312 FC400G FC400G 中継端子箱 (オプション) 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-FC4-N-A/AZC □ (/ARS)　無試薬形遊離塩素計・自動ゼロ校正・（アレスタ）付（下面配管）

単位：mm 385 490 (20) 20 350 ) (100 100 530 550 455 中継端子箱 (オプション) A 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 VP16パイプ 測定水入口 _{VP40パイプ}排水口 アンカー ボルト用 4-Ø15穴 A矢視図 FC400G FC400G 253 150 150 （ケーブル径Ø9∼12)電源/信号取り合い 質量:約40 kg PR1 BV1 NV1 □ /ARS(アレスタ付)の場合 活性炭 フィルタ 約 1312 SV1：3方電磁弁 PR1：減圧弁 BV1：ボール弁 NV1：ニードル弁 SV1 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-FC4-N-A/R/AZC □ (/ARS)　無試薬形遊離塩素計・自動ゼロ校正・（アレスタ）付（背面配管）

単位：mm 約 1312 アンカー ボルト用 4-Ø15穴

質量:約40kg

NV1 PR1 BV1 SV1 中継端子箱 (オプション) 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 （ケーブル径Ø9∼12)電源/信号取り合い □ /ARS(アレスタ付)の場合 活性炭 フィルタ SV1：3方電磁弁 PR1：減圧弁 BV1：ボール弁 NV1：ニードル弁 93 80 550 530 350 ) (100 100 490 (20) 20 50 150 A矢視図 VP40パイプ 排水口 VP16パイプ 測定水入口 A FC400G FC400G 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-FC4-N-A/RR　無試薬形遊離塩素計・リモートレンジ切換付（下面配管）

単位：mm 約 1312 BV1 PR1 NV1

質量:約35 kg

（ケーブル径Ø9∼12) 電源/信号取り合い PR1：減圧弁 BV1：ボール弁 NV1：ニードル弁 455 385 253 150 490 (20) 20 350 ) (100 100 530 550 150 電源信号中継箱 （アレスタ付） 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 VP16パイプ 測定水入口 VP40パイプ 排水口 アンカー ボルト用 4-Ø15穴 A矢視図 A FC400G FC400G 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 253 150

・ST401G-FC4-N-A/R/RR　無試薬形遊離塩素計・リモートレンジ切換付（背面配管）

単位：mm 約 1312 BV1 PR1 NV1

質量:約35 kg

（ケーブル径Ø9∼12) 電源/信号取り合い PR1：減圧弁 BV1：ボール弁 NV1：ニードル弁 93 80 490 (20) 20 350 ) (100 100 530 550 50 150 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 VP16パイプ 測定水入口 VP40パイプ 排水口 アンカー ボルト用 4-Ø15穴 A矢視図 A 電源信号中継箱 （アレスタ付） FC400G FC400G 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-FC4-N-A/AZC □ /RR　無試薬形遊離塩素計・自動ゼロ校正・リモートレンジ切換付（下面配管）

単位：mm 約 1312 （ケーブル径Ø9∼12)電源/信号取り合い 質量:約40 kg PR1 BV1 NV1 活性炭 フィルタ SV1：3方電磁弁 PR1：減圧弁 BV1：ボール弁 NV1：ニードル弁 SV1 385 550 530 350 ) (100 100 490 (20) 20 455 A矢視図 VP40パイプ 排水口 VP16パイプ 測定水入口 無試薬形遊離 塩素計検出器 無試薬形遊離 塩素計変換器 A 電源信号中継箱 （アレスタ付） アンカー ボルト用 4-Ø15穴 FC400G FC400G 253 150 150 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-FC4-N-A/R/AZC □ /RR　無試薬形遊離塩素計・自動ゼロ校正・リモートレンジ切換付（背面配管）

単位：mm 80 （ケーブル径Ø9∼12)電源/信号取り合い 質量:約40 kg PR1 BV1 NV1 活性炭 フィルタ SV1：3方電磁弁 PR1：減圧弁 BV1：ボール弁 NV1：ニードル弁 SV1 93 550 530 350 ) (100 100 490 (20) 20 50 150 A矢視図 アンカー ボルト用 4-Ø15穴 VP40パイプ 排水口 VP16パイプ 測定水入口 無試薬形遊離 塩素計検出器 無試薬形遊離 塩素計変換器 A 電源信号中継箱 （アレスタ付） 約 1312 FC400G FC400G 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-PH5- □ -A(/ARS)　pH 計・（超音波発振器）・（アレスタ）付（下面配管）

単位：mm 約 1320 中継端子箱 (注2) （ケーブル径Ø9∼12)電源/信号取り合い PUS400G(注1) 質量:約35 kg PR1 BV1 PR1:減圧弁 BV1:ボール弁 （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 （注2）□pH計超音波発振器付（-U）または    □アレスタ付（/ARS）に適用 253 150 253 150 455 550 385 530 490 (20) 20 350 ) (100 100 150 アンカーボルト用 pH計変換器 pH計超音波発振器 pH計検出器 pH計ホルダ VP16パイプ 測定水入口 VP40パイプ 排水口 PH450G PH8EFP PH8HF A矢視図 A 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 KClタンク

・ST401G-PH5- □ -A/TT3(/ARS)　pH 計・（超音波発振器）・500 mL KCl タンク・（アレスタ）付（下面配管）

単位：mm 約 1370 中継端子箱（注2）) （ケーブル径Ø9∼12)電源/信号取り合い PUS400G(注1) 質量:約35 kg PR1 BV1 PR1:減圧弁 BV1:ボール弁 （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 （注2）□pH計超音波発振器付（-U）または    □アレスタ付（/ARS）に適用 253 150 253 150 455 550 385 530 490 (20) 20 350 ) (100 100 150 アンカーボルト用 pH計変換器 pH計超音波発振器 pH計検出器 pH計ホルダ VP16パイプ 測定水入口 VP40パイプ 排水口 PH450G PH8EFP PH8HF A矢視図 A 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 KClタンク 500 mL

・ST401G-PH5- □ -A/R(/ARS)　pH 計・（超音波発振器）・（アレスタ）付（背面配管）

単位：mm 中継端子箱 (注2) （ケーブル径Ø9∼12)電源/信号取り合い PUS400G(注1) 質量:約35 kg PR1 BV1 PR1:減圧弁 BV1:ボール弁 （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 アンカーボルト用 pH計超音波発振器 pH計検出器 pH計ホルダ PH8EFP PH8HF （注2）□pH計超音波発振器付（-U）または    □アレスタ付（/ARS）に適用 550 93 80 約 1320 530 490 (20) 20 350 ) (100 100 150 50 pH計変換器 VP16パイプ 測定水入口 VP40パイプ 排水口 PH450G A矢視図 A 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 KClタンク

・ST401G-PH5- □ -A/R/TT3(/ARS)　pH 計・( 超音波発振器 )・500 mL KCl タンク・（アレスタ）付（背面配管）

単位：mm 中継端子箱 (注2) （ケーブル径Ø9∼12)電源/信号取り合い PUS400G(注1) 質量:約35 kg PR1 BV1 PR1:減圧弁 BV1:ボール弁 （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 アンカーボルト用 pH計超音波発振器 pH計検出器 pH計ホルダ PH8EFP PH8HF （注2）□pH計超音波発振器付（-U）または    □アレスタ付（/ARS）に適用 550 93 80 約 1370 530 490 (20) 20 350 ) (100 100 150 50 pH計変換器 VP16パイプ 測定水入口 VP40パイプ 排水口 PH450G A矢視図 A 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 KClタンク 500 mL

・ST401G-PF5- □ -A　無試薬形遊離塩素計 +pH 計・（超音波発振器）付（下面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い 質量:約45 kg PR1 BV1 NV1 BV2 PR1 ：減圧弁 BV1、BV2：ボール弁 NV1 ：ニードル弁 PUS400G(注1) （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 アンカーボルト用 FC400G FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 pH計超音波発振器 pH計変換器 KClタンク 中継端子箱 455 250 150 約 1320 530 490 (20) 20 350 ) (100 100 150 385 550 VP16パイプ 測定水入口 pH計検出器 pH計ホルダ VP40パイプ 排水口 PH8EFP PH8HF A A矢視図 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 250 150

・ST401G-PF5- □ -A/TT3　無試薬形遊離塩素計 +pH 計・（超音波発振器）・500 mL KCl タンク付（下面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い 質量:約45 kg PR1 BV1 NV1 BV2 PR1 ：減圧弁 BV1、BV2：ボール弁 NV1 ：ニードル弁 PUS400G(注1) （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 アンカーボルト用 FC400G FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 pH計超音波発振器 pH計変換器 KClタンク 中継端子箱 455 250 150 約 1370 530 490 (20) 20 350 ) (100 100 150 385 550 VP16パイプ 測定水入口 pH計検出器 pH計ホルダ VP40パイプ 排水口 PH8EFP PH8HF A A矢視図 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 250 150 500 mL

・ST401G-PF5- □ -A/R　無試薬形遊離塩素計 +pH 計・（超音波発振器）付（背面配管）

単位：mm 約 1320 A （ケーブル径Ø9∼12)電源/信号取り合い 質量:約45 kg PR1 BV1 NV1 BV2 PR1 ：減圧弁 BV1、BV2：ボール弁 NV1 ：ニードル弁 PUS400G(注1) （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 アンカーボルト用 FC400G FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 pH計超音波発振器 pH計変換器 KClタンク 中継端子箱 pH計検出器 pH計ホルダ PH8EFP PH8HF 93 80 550 350 ) (100 100 490 (20) 20 530 50 150 A矢視図 VP40パイプ 排水口 VP16パイプ 測定水入口 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-PF5- □ -A/R/TT3　無試薬形遊離塩素計 +pH 計・（超音波発振器）・500 mL KCl タンク付（背面配管）

単位：mm 約 1370 A （ケーブル径Ø9∼12)電源/信号取り合い 質量:約45 kg PR1 BV1 NV1 BV2 PR1 ：減圧弁 BV1、BV2：ボール弁 NV1 ：ニードル弁 PUS400G(注1) （注1）□pH計超音波発振器付（-U）に適用 4-Ø15穴 アンカーボルト用 FC400G FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 pH計超音波発振器 pH計変換器 KClタンク 中継端子箱 pH計検出器 pH計ホルダ PH8EFP PH8HF 93 80 550 350 ) (100 100 490 (20) 20 530 50 150 A矢視図 VP40パイプ 排水口 VP16パイプ 測定水入口 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 500 mL

・ST401G-PF5- □ -A/AZC □　無試薬形遊離塩素計・自動ゼロ校正付 +pH 計・（超音波発振器）付（下面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い 質量:約50 kg PR1 BV1 BV2 BV3 BV4 NV1 活性炭 フィルタ SV1  ：3方電磁弁 PR1  ：減圧弁 BV1∼BV4：ボール弁 NV1  ：ニードル弁 SV1 PUS400G(注1) （注1）□pH計超音波発振器付（-U）に適用 pH計検出器 PH8EFP 4-Ø15穴 550 455 350 ) (100 100 490 (20) 20 530 約 1320 385 150 A矢視図 アンカーボルト用 A FC400G PH8HF FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 VP40パイプ 排水口 pH計ホルダ pH計超音波発振器 pH計変換器 KClタンク VP16パイプ測定水入口 中継端子箱 250 150 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-PF5- □ -A/TT3/AZC □　無試薬形遊離塩素計・自動ゼロ校正付 +pH 計・（超音波発振器）・500 mL KCl

タンク付（下面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い PR1 BV1 BV2 BV3 BV4 NV1 活性炭 フィルタ SV1  ：3方電磁弁 PR1  ：減圧弁 SV1 PUS400G(注1) （注1）□pH計超音波発振器付（-U）に適用 pH計検出器 PH8EFP 4-Ø15穴 550 455 350 ) (100 100 490 (20) 20 530 約 1370 385 150 A矢視図 アンカーボルト用 A FC400G PH8HF FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 VP40パイプ 排水口 pH計ホルダ pH計超音波発振器 pH計変換器 KClタンク VP16パイプ測定水入口 中継端子箱 250 150 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 500 mL

・ST401G-PF5- □ -A/R/AZC □　無試薬形遊離塩素計・自動ゼロ校正付 +pH 計・（超音波発振器）付（背面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い 質量:約50 kg PR1 BV1 NV1 活性炭 フィルタ SV1  ：3方電磁弁 PR1  ：減圧弁 NV1  ：ニードル弁 SV1 （注1）□pH計超音波発振器付（-U）に適用 pH計検出器 PH8EFP 4-Ø15穴 アンカーボルト用 FC400G PH8HF FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 pH計ホルダ pH計超音波発振器 pH計変換器 KClタンク 中継端子箱 PUS400G(注1) BV2 BV3 BV4 550 93 ₈₀ 350 ) (100 100 490 (20) 20 530 約 1320 50 150 A矢視図 A VP40パイプ 排水口 VP16パイプ 測定水入口 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面

・ST401G-PF5- □ -A/R/TT3/AZC □　無試薬形遊離塩素計・自動ゼロ校正付 +pH 計・（超音波発振器）・500 mL

KCl タンク付（背面配管）

単位：mm （ケーブル径Ø9∼12)電源/信号取り合い PR1 BV1 NV1 活性炭 フィルタ SV1  ：3方電磁弁 PR1  ：減圧弁 SV1 （注1）□pH計超音波発振器付（-U）に適用 pH計検出器 PH8EFP 4-Ø15穴 アンカーボルト用 FC400G PH8HF FC400G PH450G 無試薬形遊離 塩素計変換器 無試薬形遊離 塩素計検出器 pH計ホルダ pH計超音波発振器 pH計変換器 KClタンク 中継端子箱 PUS400G(注1) BV2 BV3 BV4 550 ₉₃ 80 350 ) (100 100 490 (20) 20 530 約 1370 50 150 A矢視図 A VP40パイプ 排水口 VP16パイプ 測定水入口 600 約 500 530 約200 約200 スペース メンテナンス スペース メンテナンス スペース メンテナンス 前面 500 mL

■ 結線図

・ST401G-FC4-N-A(/AZC □ )　無試薬形遊離塩素計・（自動ゼロ校正）付

C2 C1 C2 C1 G ME RE T2 T1 G ME

無試薬形

遊離塩素計検出器

(FC400G)

RE T2 T1

-+

F2

無試薬形

遊離塩素計変換器

(FC400G)

L2 L1 F1 M2 M1

出力信号

電源

接地

客先配線

*2 *3 _*1 *1 *2

MAINT

（保守）

FAIL

（異常）

G G POWER OUTPUT *1： ケース接地端子を必ず接地してください。無理な場合のみ、電源側で“G”を接地してください。 ただし2点アースをさけるため必ず一方のみ接地してください。 （ とGは変換器内で接続されています）。 *2： ケーブル外径9∼12 mmのケーブルをご使用ください。 *3： 出力信号ケーブルは外径9∼12 mmの2芯シールドケーブルをご使用ください。 シールド線は、2点アースをさけるために受信側で接地しないでください。 オプション 自動校正付き( /AZC□)の場合 電磁弁 (SV1) W1 W2

・ST401G-FC4-N-A/ARS(/AZC □ )　無試薬形遊離塩素計・アレスタ・（自動ゼロ校正）付

AR2x2 ー ＋ S -+ G L1 G L2 L2 L1 G CB1 2 G L1 L2 G C2 C1 C2 C1 G ME RE T2 T1 G ME

無試薬形

遊離塩素計検出器

(FC400G)

RE T2 T1 -+ F2

無試薬形

遊離塩素計変換器

(FC400G)

L1 L2 F1 M2 M1 アナログ出力信号

中継端子箱

保守 異常 POWER W1 W2

・ST401G-FC4-N-A/RR(/AZC □ )　無試薬形遊離塩素計・リモートレンジ切換・（自動ゼロ校正）付

V V 2 L2 L1 G 1 AR1 CB1 G L1 L2 G G + -＋ ー AR2x2 SP1+ -7 N L R2 R1 O2 O1 R2 R1 S 4 COM -RL1 12 5 +

電源信号中継箱

電源信号中継箱

R2 R1 W2 -+

無試薬形

遊離塩素計変換器

W1 L2 L1 T1 T2 RE

無試薬形

遊離塩素計検出器

ME G T1 T2 RE ME G C1 専用ケーブル C2 C1 C2 G G OUTPUT POWER

FC400G

FC400G

電磁弁 (SV1) オプション 自動校正付き( /AZC□)の場合 M1 M2 F1 F2 （客先配線） 保守 異常 ア ナ ロ グ 出力 レ ン ジ 切換接点出力 リ モ ー トレ ン ジ 切換接点入力 電   源 接   地 ※ （注） ・ 破線で示してあるのは、客先配線です。 ・ 出力信号ケーブルは外径9∼12 mmの2芯シールドケーブルを ご使用ください。シールド線は、2点アースをさけるために 受信側で接地しないでください。 ・ リモートレンジ切換接点入力 開放時電圧：5 V 短絡時電流：20 μA ・ ※ 必ず接地してください。 FC400G（出力信号） FC400G（レンジ入力） 外部取合（アナログ出力） 外部取合 （リモートレンジ出力） FC400G（電源） 外部取合（電源） 外部取合 （リモートレンジ入力） AR1、2 ：アレスタ CB1：サーキットブレーカ 外部取合：客先配線です。

・ST401G-PH5-N-A　pH 計 (PH450G)

（客先にて取付） 流通形ホルダ (PH8HF) pH計変換器 (PH450G) 検出器ケーブル pH計検出器(PH8EFP) （客先にて配線） 客先配線 電源 接地 客先配線 2N 1L (S)16 (GE)15 (SE)14 (T1)11 (T2)12 (RE)13 IMPLOW 61(+) 62(-) ジャンパー 63 S1 ∼ S3 S4 mA1 *1：ケース接地端子を必ず接地してください。無理な場合のみ、電源側で接地してください。   ただし2点アースをさけるため必ず一方のみ接地してください。 *2：ケーブル外径9∼12 mmのケーブルをご使用ください。 *3：出力信号ケーブルは外径9∼12 mmの2芯シールドケーブルをご使用ください。   シールド線は、2点アースをさけるために受信側で接地しないでください。 *1 *2 *3 *1

・ST401G-PH5-U-A　pH 計 (PH450G)・超音波発振器付

（客先にて取付） （客先にて配線）

客先配線

U1 U2 S

pH計ホルダ

(PH8HF)

pH計変換器

(PH450G)

超音波発振器

(PUS400G)

1L 2N L2 L1 検出器ケーブル 超音波発振器ケーブル pH計検出器(PH8EFP) GRN YEL YEL YEL YEL YEL YEL GRN YEL YEL G 電源、接地 L1 L2 G

中継端子箱

L2 L1 G L2 L1 ・ ケーブルは外径9∼12 mmのケーブルをご使用ください。 ・ 出力信号ケーブルは2芯シールドケーブルをご使用ください。 シールド線は2点アースをさけるために中継端子箱側に落としてください。 ・ ※ 必ず接地してください。 CB1 GRN G L2 L1 CB1：サーキットブレーカ （注1）   ・ 破線で示してあるのは、客先配線です。 ※ mA1 （注2）ジャンパーの配線については、PH450Gの取扱説明書を参照してください。 (S)16 (GE)15 (SE)14 (T1)11 (T2)12 (RE)13 IMPLOW 61(+) 62(-) ジャンパー 63 S1 ∼ S3 S4 （注2）

・ST401G-PH5- □ -A/ARS　pH 計 (PH450G)・( 超音波発振器 )・アレスタ付

（客先にて取付） G 中継端子箱 U1 U2 S pH計ホルダ (PH8HF) pH計変換器 (PH450G) pH計超音波発振器 (-Uの場合のみ) (PUS400G) L2 L1 検出器ケーブル 超音波発振器ケーブル pH計検出器(PH8EFP) CB1 L1 G L2 L2 AR2x2 -+ S -+ L1 G （客先にて配線） （注1） 1L 2N mA1 (S)16 (GE)15 (SE)14 (T1)11 (T2)12 (RE)13 IMPLOW 61(+) 62(-) ジャンパー 63 S1 ∼ S3 S4 （注2）

・ST401G-PF5- □ -A/(AZC □ )　無試薬形遊離塩素計・（自動ゼロ校正）付 +pH 計 (PH450G)・（超音波発振器）付

（客先にて取付） （客先にて配線） 客先配線 客先配線 M1 M2 F1 L1 L2

無試薬形

遊離塩素計変換器

(FC400G)

F2 U1 U2 S

pH計ホルダ

(PH8HF)

pH計変換器

(PH450G)

pH計超音波発振器 (-Uの場合のみ）

(PUS400G)

L2 L1 T1 T2 RE

無試薬形

遊離塩素計検出器

(FC400G)

ME G T1 T2 RE ME G C1 専用ケーブル C2 C1 C2 検出器ケーブル 超音波発振器ケーブル pH計検出器(PH8EFP) GRN YEL YEL YEL YEL YEL YEL GRN YEL YEL G 電源・ L1 L2 G

中継端子箱

L2 L1 接地 G L2 L1 CB1 GRN G L2 L1 CB1：サーキットブレーカ （注1） ・ 破線で示してあるのは、客先配線です。 ・ ケーブルは外径9∼12mmのケーブルをご使用ください。 ・ 出力信号ケーブルは2芯シールドケーブルをご使用ください。  シールド線は2点アースをさけるため中継端子箱側に落としてください。 ・ ※ 必ず接地してください。 ※ G G -+ OUTPUT POWER オプション 自動校正付き( /AZC□)の場合 （注2）ジャンパーの配線については、PH450Gの取扱説明書を参照してください。 電磁弁 (SV1) W1 W2 1L 2N (S)16 (GE)15 (SE)14 (T1)11 (T2)12 (RE)13 IMPLOW 61(+) 62(-) ジャンパー 63 S1 ∼ S3 S4 mA1 （注2）

■ 配管図

・ST401G-FC4-N-A　無試薬形遊離塩素計

<配管材質>

=

=

X X Ø22/Ø15 網入軟質チューブ (VP40) 排 水 VP16 パイプ パイプ VP40 Ø6/Ø4 ポリエチレンチューブ PR1 : 減圧弁 FCC : 無試薬形遊離塩素計変換器 FCD : 無試薬形遊離塩素計検出器 NV1 : ニードル弁 BV1 : ボール弁 _NV1 FCC

=

X (VP16) 測定水

=

FCD BV1 PR1 バット Ø12/Ø9 ポリエチレンチューブ

=

・ST401G-FC4-N-A/AZC □　無試薬形遊離塩素計・自動ゼロ校正付

=

=

=

=

=

=

=

=

=

=

BV2 NO COM NC F1 SV1 X NV1 FCC

=

X (VP16) 測定水

=

FCD BV1 PR1 BV3 <配管材質>

=

=

X X Ø22/Ø15 網入軟質チューブ VP16 パイプ パイプ VP40 Ø6/Ø4 ポリエチレンチューブ BV1、2、3 : ボール弁 PR1 : 減圧弁 FCC : 無試薬塩素計変換器 FCD : 無試薬塩素計検出器 NV1 : ニードル弁 F1 : 活性炭フィルタ SV1 : 3方電磁弁

・ST401G-PH5- □ -A　pH 計・（超音波発振器）付

<配管材質> X X Ø12/Ø9 ポリエチレンチューブ (VP40) 排 水 VP16 パイプ パイプ VP40 PR1 : 減圧弁 BV1 : ボール弁 PHC : pH計変換器 PHH : 流通形ホルダ PHS : pH計検出器 TK1 : KClタンク UCL : 超音波発振器（-Uの場合のみ） X (VP16) 測定水 バット Ø22/Ø15 網入軟質チューブ PHC TK1 UCL PHS PHH BV1 PR1

・ST401G-PF5- □ -A　無試薬形遊離塩素計 +pH 計・（超音波発振器）付

<配管材質> X X Ø22/Ø15 網入軟質チューブ (VP40) 排 水 VP16 パイプ パイプ VP40 X (VP16) 測定水 バット Ø12/Ø9 ポリエチレンチューブ PHC TK1 UCL PHS PHH BV2 BV1 PR1

=

=

FCC FCD FCC ： 遊離塩素計変換器 FCD ： 遊離塩素計検出器 NV1 ： ニードル弁 PR1   ： 減圧弁 BV1、BV2 ： ボール弁 PHC  ： pH計変換器 PHH  ： 流通形ホルダ PHS  ： pH計検出器 TK1  ： KClタンク UCL ： 超音波発振器（-Uの場合のみ）

=

₌

Ø6/Ø4 ポリエチレンチューブ NV1

・ST401G-PF5- □ -A/AZC □　無試薬形遊離塩素計・自動ゼロ校正付 +pH 計・（超音波発振器）付

X

=

FCC FCD PHS UCL PHC PHH TK1

=

VP40 パイプ パイプ VP16 X Ø22/Ø15 網入軟質チューブ Ø6/Ø4 ポリエチレンチューブ <配管材質> Ø12/Ø9 ポリエチレンチューブ BV1∼BV4 ： ボール弁 PR1   ： 減圧弁 FCC ： 遊離塩素計変換器 FCD ： 遊離塩素計検出器 NV1 ： ニードル弁 F1 ： 活性炭フィルタ SV1 ： 3方電磁弁 PHC  ： pH計変換器 PHH  ： 流通形ホルダ PHS  ： pH計検出器 TK1  ： KClタンク

ST401G 自立形水質計システム引き合い仕様書

横河電機の ST401G のお引き合いをいただき、誠に有難うございます。該当する□内にチェック ( レ ) を入れ、

__ 部分には所定の事項を記入の上、ご照会くださいますようお願い致します。

1. 一般事項

(1)　御社名 :_________________________________________

(2)　御担当者 :________________　御所属 :________________　Tel:__________________

(3)　プラント名 :______________________________

(4)　測定個所 :________________________________

(5)　使用目的 : □指示　　□記録　　□警報　　□制御

(6)　電源 :______V AC、______Hz　

2. 測定条件

(1)　液温 :______~______℃

通常 :______℃

(2)　液圧 :______~______kPa

通常 :______kPa

(3)　流量 :______~______L/min

(4)　導電率 :______~______µS/cm

(5)　スラリーまたは汚れ成分 : □なし　□あり ________________________________

(6)　測定液名称 :______________________________

(7)　測定液成分 :______________________________

(8)　その他 :____________________________________________________________

3. 設置場所

(1)　周囲温度 : 約 ________℃

(2)　設置場所 : □屋内　　□ _______________

(3)　その他 :____________________________________________________________

4. ご要求仕様

(1)　測定対象 : □ pH　　□残留塩素　　□ pH+ 残留塩素　　□その他

(2)　測定レンジ :_____________________________________________

(3)　伝送出力 : □ 4-20mA DC　　□その他 ____________

(4)　構成機器の選択 :

□ FC400G 無試薬形遊離塩素計

□ pH 計 (PH450G)

□ pH 計 (PH450G)+ 無試薬形遊離塩素計

□その他

(5)　超音波発振器 (pH 計用 ): □なし　　□あり

(6)　自動ゼロ校正 ( 無試薬形遊離塩素計用 ): □なし　　□あり

(7)　500 mL KCl タンク (pH 計用 ): □なし　　□あり

(8)　その他 :____________________________________________________________
