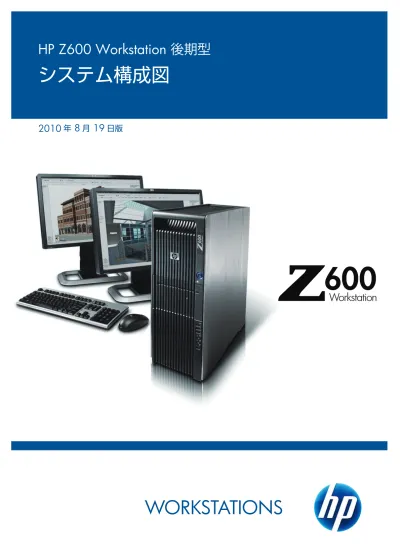

システム構成図
HP Z600 後期型 Workstationのリカバリーメディアについて
【Windows 7 Professional 正規版 32bit版】
工場出荷時のシステムにはリカバリーパーティションはありません。バックアップユーティリティはOS標準機能を使用。
Windows 7 Professional 32bit リカバリーメディアは発注時に製品添付の有無を選択することができます（HP DirectPlus で発注の場合は標準装備されます）。 【Windows 7 Professional 正規版 64bit版】
工場出荷時のシステムにはリカバリーパーティションはありません。バックアップユーティリティはOS標準機能を使用。
Windows 7 Professional 64bit リカバリーメディアは発注時に製品添付の有無を選択することができます（HP DirectPlus で発注の場合は標準装備されます）。 【Windows 7 Professional 正規版 32bit版 ダウングレードサービス】
工場出荷時のシステムには、ハードディスクドライブ上にリカバリ パーティションが設定されています。このパーティションには、（Windows XP Professional 32bit が格納されています）システムをほぼ工場出荷時の状態に復元するために必要なソフトウェアとデータが格納されています。書き込み可能なオプティカ ルドライブを装備したシステムでは、HP Backup and Recovery Managerで RestorePlus! CDおよびWindowsオペレーティングシステム用のCDを作成すること ができます。
【Windows 7 Professional 正規版 64bit版 ダウングレードサービス】
工場出荷時のシステムには、ハードディスクドライブ上にリカバリ パーティションが設定されています。このパーティションには、（Windows XP Professional 64bit が格納されています）システムをほぼ工場出荷時の状態に復元するために必要なソフトウェアとデータが格納されています書き込み可能なオプティカル ドライブを装備したシステムでは、HP Backup and Recovery Managerで RestorePlus! CDおよびWindowsオペレーティングシステム用のCDを作成することが できます。
HP Z600 / CT 後期型 Workstation (2010年8月19日時点)
製品名 HP Z600 / CT 後期型 Workstation
モデル E5507 E5620 E5640 X5650 X5660 X5667 X5670
ダイレクトプラス価格 ￥176,400 (税抜き ￥ 168,000) から
オペレーティングシステム
Windows® 7 Professional 正規版（32bit版） Windows® 7 Professional 正規版（64bit版）
Windows® XP Professional Service Pack 3適用済み32bit （Windows® 7 Professional 正規版ダウングレード）※1 Windows® XP Professional Service Pack 2適用済み64bit （Windows® 7 Professional 正規版ダウングレード）※1
OSなしモデル（FreeDOSプリインストール、HP Linuxインストーラキット付属）から選択 プロセッサ インテル® Xeon® プロセッサー E5507 （2.26GHz/4MB/800MHz） ×1/×2 インテル® Xeon® プロセッサー E5620 （2.40GHz/12MB/1066MHz） ×1/×2 インテル® Xeon® プロセッサー E5640 （2.66GHz/12MB/1066MHz） ×1/×2 インテル® Xeon® プロセッサー X5650 （2.66GHz/12MB/1333MHz） ×1/×2 インテル® Xeon® プロセッサー X5660 （2.80GHz/12MB/1333MHz） ×1/×2 インテル® Xeon® プロセッサー X5667 （3.06GHz/12MB/1333MHz） ×1/×2 インテル® Xeon® プロセッサー X5670 （2.93GHz/12MB/1333MHz） ×1/×2 チップセット インテル® 5520 CPUコア数 4 4（インテル® ターボ･ブースト・テクノロジー対応） 6（インテル® ターボ･ブースト・テクノロジー対応） 4（インテル® ターボ･ブースト・テクノロジー対応） 6（インテル® ターボ･ブースト・テクノロジー対応） キャッシュ L3: 4MB L3: 12MB CPU冷却方式 空冷式 メモリ シングルプロセッサー時 2GB（1GB×2） / 3GB（1GB×3） / 4GB（2GB×2） / 6GB（2GB×3） / 8GB（4GB×2） / 12GB(4GB×3) / 16GB(8GB×2) / 24GB(8GB×3) デュアルプロセッサー時 2GB（1GB×2） / 4GB（2GB×2） / 6GB（1GB×6） / 8GB（2GB×4） / 8GB（4GB×2） / 12GB（2GB×6） / 16GB（4GB×4） / 24GB（4GB×6） / 32GB（8GB×4） / 48GB（8GB×6） メモリスロット※2 6DIMMスロット/ DDR3 1333
ハードドライブ※3 250GB Serial ATA 3Gb/s(7,200rpm, NCQ) / 500GB Serial ATA 3Gb/s（7,200rpm, NCQ) / 1TB Serial ATA 3Gb/s(7200rpm,NCQ) / 160GB Serial ATA SSD（X25-M） 146GB SAS 3Gb/s (15,000rpm) / 300GB SAS 3Gb/s (15,000rpm)/ 450GB SAS 3Gb/s (15,000rpm)
フロッピードライブ なし
オプティカルドライブ 最大16倍速DVD-ROMドライブ / 最大16倍速スーパーマルチドライブ※4/ ブルーレイ RW ドライブ（最大6倍速書込/読込） サウンド インテル(R)Realtek ALC262 High-Definitionサウンド（オンボード）及び内蔵モノラルスピーカ グラフィックスコントローラ
グラフィックスレス(オプションから選択) / NVIDIA Quadro NVS 295（PCI Express、2画面対応)/ NVIDIA Quadro FX 380（PCI Express、2画面対応) / NVIDIA Quadro FX 580（PCI Express、2画面対応) NVIDIA Quadro FX1800（PCI Express、2画面対応) / NVIDIA Quadro FX 3800（PCI Express、2画面対応) / NVIDIA Quadro FX 4800※5（PCI Express、2画面対応)
NVIDIA Quadro 4000（PCI Express、2画面対応) / NVIDIA Quadro 5000※5（PCI Express、2画面対応)
ATI FirePro V3800（PCI Express、2画面対応) / ATI FirePro V4800（PCI Express、2画面対応）※6/ ATI FirePro V5800（PCI Express、2画面対応）※6 拡張スロット PCI×2スロット（空2）、PCI Express Gen2 (x16) ×2スロット(グラフィックス用スロット)、PCI Express(x8 メカニカル、x4 エレクトリカル) ×2スロット(空2)※7
拡張ベイ 外部：5.25インチ×2、 内部：3.5インチ×2
インタフェース USB2.0×12(フロント×3、リア×6、内部※8×3)、IEEE1394a×3(フロント×1、カスタマイズオプションで選択;リアx2)、ラインイン、ラインアウト、マイク（モノラル）、PS/2互換マウス、PS/2互換キーボード、ディスプレイ、RJ45 ネットワークコントローラ Broadcom 5764 10/100/1000Mbps ネットワークインターフェース(オンボード,Alert ON LAN対応)
セキュリティ機能 スマートカバーロック（盗難防止内部電磁ロック機構）、Kensington Cable Lock用スロット
消費電力 650W (80PLUS BRONZE対応電源)
省エネ法に基づくエネルギー消費効率 b区分0.0011 b区分0.0006 b区分0.0005 b区分0.0003 b区分0.0003 b区分0.0005 b区分 0.0003 サイズ（W×D×H） 製品本体165.3x440x445.1mm、梱包箱 310x557x613mm
質量 標準構成時 約16.9kg
付属品 USB 日本語または英語スタンダードキーボード、USB光学式 3ボタンマウス またはUSB光学式スクロールマウスまたはUSBレーザースクロールマウス 、電源コード、アース付3-2極変換アダプタ、ライブラリCD 他 サービス&サポート 3年間保証サービス（3年間翌日オンサイトサポート保証）
※1
Windows® XP Professional SP 3適用済み32bit （Windows® 7 Professional 正規版ダウングレード）はWindows® 7 Professional 正規版ダウングレード権を使用したWindows® XP Professional 正規版（32bit版）のプリインストールモデル、Windows® XP Professional SP 2適用済み64bit （Windows® 7 Professional 正規版ダウングレード）はWindows® 7 Professional 正規版ダウングレード権を使用したWindows® XP Professional 正規版（64bit版）のプリインストールモデルとなります。工場出荷時のシステムには、ハードディスクドライブ上にリカバリパーティションが設定されてお り、このパーティションには、システムをほぼ工場出荷時の状態に復元するために必要なOSなどのソフトウェアとデータが格納されています。書き込み可能なオプティカルドライブを装備したシステムでは、HP Backup and Recovery ManagerでRestorePlus! CDおよびWindowsオペレーティングシス テム用のCDを作成することができます。（Windows ® 7 Professional 正規版プリインストールモデル、OSなしモデル除く）また、Windows® XP Professional 適用済み（Windows® 7 Professional 正規版ダウングレード）ではWindows® 7 Professional 正規版のリストアCDおよびOS DVDが製品 に標準付属しております。2009年8月製造分より、製品筺体へOSのロゴラベルは添付されません。（COAラベルは添付されます） ※2 Z600ではRegistered（4GBメモリモジュール、8GBメモリモジュール）とUnbuffered（1GBメモリモジュール、2GBメモリモジュール）をサポートしますが、同一システムで2種のメモリを混在できません。 ※3 SAS 15k回転のハードディスクはパフォーマンスを優先しておりますので、ハードディスクによる共振による作動音がSATAハードディスクよりも大きくなります。 ※4LightScribeによるラベル印刷には専用のメディアが必要となります。弊社ではLightScribe対応メディアの販売予定はありません。 ※5PCI Expressおよび直下のスロット使用 ※6オプション製品でのサポートになります。 ※7スロット形状は8レーンですが、パフォーマンス4レーン同等です。 ※8内部USBヘッダを1つ利用します。 製品の詳細については下記URLをご参照下さい。 http://www.hp.com/jp/workstation
プロセッサ
Z600後期型 用
最大
2 基搭載可能。
２基めのプロセッサーは１基めと同じものを選択してください。
＊購入後のプロセッサーアップグレードは
できません。
メモリ
1GB (1x1GB)DDR3-1333 ECC メモリモジュール FX698AA 8GB (1x8GB)DDR3-1333 ECC メモリモジュール FX622AA 2GB (1x2GB)DDR3-1333 ECC メモリモジュール FX699AA•4GB以上の構成は、 Windows 7® Professional 64bit版 正規版 、 Windows 7® Professional 正規版 (64bit版) ダウングレードで利用する場 合に有効であり、Windows 7® Professional 32bit正規版 、 Windows 7® Professional正規版 (32bit版) ダウングレードでは、最大4GBまでの ご利用となります。また、利用可能なアドレス空間の最大は4GBですが、コンピュータ内の特定のコンポーネント（システムROM、APIC、 PCIデバイス、グラフィックスコントローラなど）は、4GBの範囲内にアドレス空間を必要とします。よって4GB構成の場合、Windows OS が使用できるメモリ容量は4GBより少なくなり、システムの構成によっては3.2GB以下になる場合もあります。下記ページにテクニカルホ ワイトペーパー「HP Workstation - 4GB RAM搭載Pentium® /Xeon ワークステーションのメモリについて」
http://h50146.www5.hp.com/products/workstations/support/whitepapers/nt/index.html
又は、「Microsoft ®Windows ®XPでのRAMの割当て」
http://www.jpn.hp.com/products/workstations/white_papers/index.html
がございますので、詳細はこちらでご確認ください。 Z600後期型ではメモリ容量によりモジュールタイプが違います。 Unbuffered 1GB/2GB/4GB : PC3-1066E1333MHz ECC DIMM,
Registered 4GB/8GB : PC3-10600R,PC3-10600P 1333MHz DIMM 4GB (1x4GB)DDR3-1333 ECC メモリモジュール FX621AA Unbuffered Unbuffered Registered Registered
Intel® Xeon ® プロセッサーE5640 2.66GHz/12M/1066
WG730AA Intel® Xeon ® プロセッサー X5650 2.66GHz/12M/1333 * WG731AA Intel® Xeon ® プロセッサー X5670 2.93GHz/12M/1333 * WG734AA Intel® Xeon ® プロセッサー X5667 3.06GHz/12M/1333 WG733AA Intel® Xeon ® プロセッサー X5660 2.80GHz/12M/1333 * WG732AA
Intel® Xeon ® プロセッサー E5620 2.40GHz/12M/800
WG728AA
Intel® Xeon ® プロセッサー E5507 2.26GHz/4M/800
WG727AA * 6ｺｱ HP Z600後期型Workstationには、システムボード上に6つの メモリスロットを搭載しています。左記のメモリキット にはメモリモジュールが1つのみ入っていますが、 複数のDIMM を使用する場合は、サイズと種類を揃えて ください。 シングルCPUでは3スロットのみ有効です。4スロット以上 使用するにはデュアルCPU構成が必須になります。 Z600では各プロセッサーにメモリ3チャネルで構成され ています。各チャネルにメモリモジュールを構成することで パフォーマンスが向上します。 Unbuffered メモリモジュールとRegistered メモリモジュール の混在はできません。 4GB (1x4GB)DDR3-1333 ECC メモリモジュール NL797AA Unbuffered
NVIDIA Quadro NVS 295 FY943AA
PCI Express
NVIDIA Quadro FX380 NB769AA＊デュアルディスプレイ時
DVD 再生不可
PCI Express
PCI Express
NVIDIA Quadro NVS 450 FH519AA NVIDIA Quadro FX1800 FY946AAPCI Express
＊デュアルディスプレイ時DVD 再生不可 NVIDIA Quadro FX 4800グラフィックスは大型の冷却ファンを装備しているためスロット2枚分の 領域を必要とします。そのため本グラフィックスを装着された場合、装着した直下のスロット1枚が 使えなくなりますのでご注意くださいPCI Express
NVIDIA Quadro FX4800 FQ138AA NVIDIA Quadro NVS 290 GN502AAPCI Express
グラフィックスカードは
1枚または2枚搭載可能です。2枚目のグラフィックスカードは１枚目のグラフィックスカードと
同じものを選択してください。（
FX3800、FX4800、Quadro4000、Quadro5000は1枚のみ搭載可）
NVIDIA Quadro FX580 FY945AAPCI Express
NVIDIA Quadro FX3800 FY949AAPCI Express
ATI FirePro V3800 WL048AAPCI Express
ATI FirePro V5800 WL050AAPCI Express
ATI FirePro V4800 WL049AAPCI Express
NVIDIA Quadro 4000 WS095AAPCI Express
新製品 ＊デュアルディスプレイ時DVD 再生不可 NVIDIA Quadro 5000グラフィックスは大型の冷却ファンを装備しているためスロット2枚分の 領域を必要とします。そのため本グラフィックスを装着された場合、装着した直下のスロット1枚が 使えなくなりますのでご注意くださいPCI Express
NVIDIA Quadro 5000 WS096AA 新製品ストレージ
オン
ボード
オンボードSerialATA 3Gb/s コントローラ （6チャンネル、6ポート、RAID 0, 1, 5, 10 可能）オン
ボード
1 HP Z600 Workstationには、オンボードでSerial ATAコントローラポート が6つ搭載しています。 HP Z600Workstationは内蔵3.5インチハードディスクベイが2基あり、 内蔵で最大3基のハードディスク搭載可能。 （3基目は専用ブラケットに装着して、オプティカルベイにインストール します） Z600には外部5.25インチベイが2つあり、 ・オプティカルドライブ（1 or 2基） ・メディアカードリーダー ・3基めのハードディスクドライブ（装着には別売ブラケットが必要） のうちから最大2つを搭載することができます。オプティカル ドライブ、メディアカードリーダーで2つのベイを使用した場合は3 基めのHDDは装着できません。 1FDD用インターフェース（オンボード）
LSI 3041E SAS RAIDコントローラカード EH417AA
PCI-Express
内蔵Serial Attached SCSI ハードディスク 2
2 2
LSI 8888ELP 8-port SAS HW RAID カード GE258AA
PCI-Express
内蔵Serial Attached SCSI ハードディスク 2 2 2 1
① 電源スイッチ
②
2 ｘ 外部 5.25“ ベイ
③ 前面
I/O: 3 USB 2.0, 1 IEEE 1394a, 1 ヘッドホン出力,
1 マイクin
④ メモリスロット（6スロット）
⑤
2 ｘ 内蔵3.5“ ベイ
⑥
2 ｘ 外部5.25“ ベイ（② の部分）
⑦
650W電源ユニット
⑧
2 ｘ クアッドコアIntel 5500 番台、5600番台プロセッサー
⑨ 背面I/O: 6 USB 2.0, PS/2キーボード/マウス, 1 RJ-45 to Integrated Gigabit
LAN,1 オーディオIn, 1 オーディオOut, 1 マイクIn
⑩
2 PCIe x16 Gen2 スロット
⑪
1 PCIe x4 Gen2, 1 PCIe x4 Gen1, 2 PCIスロット
⑫
3 x Internal USB 2.0 ports
/SerialATA ハードディスクドライブ
*SerialATA (SATA)およびSerial Attached SCSI (SAS)ハードディスク は、Windowsの場合のみ混在可能ですが、プライマリがSATAディスクの場合のみサポートとなります。
*SerialATA HDDは最大 3台 (但し、3基目は外部5インチベイに装着の必要があり、外部5インチベイを1つ利用します。（5インチベイにSSDを装着する場合もドライブブラケットが必要です）
内蔵オプション
/Serial Attached SCSI ハードディスクドライブ
300GB 15Krpm ハードディスクドライブ（SAS, 15,000rpm) EM174AA 146GB 15Krpm ハードディスクドライブ（SAS, 15,000rpm) EA330AA
内蔵オプション
/22 in 1 メディアカードリーダー
22-in-1 メディアカードリーダー 500GB SerialATA 3Gb/s ハードディスクドライブ (7,200rpm, NCQ) PV943A内蔵オプション/内蔵オプティカルドライブ
*内蔵型SATA接続*Roxio DigitalMedia Plus、Dantz Retrospect Express、 Roxio CinePlayerを標準添付
*Linuxで利用の場合はCDの書き込みはcdrecordコマンドを DVDの書き込みはgrowisofsコマンドを利用できますが、 growisofsはRed Hat Enterprise Linux WS3かそれ以降で サポートされています。Red Hat Linux 7.2,7.3,8.0,9では DVDの書込みは出来ませんのでご注意ください。 Lighitscribe利用には表面に特殊加工をした、特別なDVD-R、 CD-Rメディアが必要になります。メディアはHP製品と しては販売しておりません。 *対応メディアは、DVD±R/RW 対応メディア、 DVD-RAMメディア、DVD-RおよびDVD+R の二層記録(DL) *SerialATA (SATA)およびSerial Attached SCSI (SAS)ハードディスク は、Windowsの場合のみ混在可能ですが、プライマリがSATAディスクの場合のみサポートとなります。 *SerialATA HDDは最大 3台 (但し、3基目は外部5インチベイに装着の必要があり、外部5インチベイを1つ利用します。 1TB SerialATA 3Gb/s ハードディスクドライブ (7,200rpm, NCQ) GE262AA 450GB 15Krpm ハードディスクドライブ（SAS, 15,000rpm) EM8803AA
22 種類のメディアカードを読み書き可能。USB2.0対応
ハードディスクドライブブラケット NQ099AA3基目のHDD、SSDをオプティカルドライブベイに装着する際に必要になります。
ハードディスクドライブブラケット NQ099AA3基めのHDDをオプティカルドライブベイに装着する際に必要になります。
160GB SerialATA 3Gb/s ハードディスクドライブ (7,200rpm, NCQ) PV944A 250GB SerialATA 3Gb/s ハードディスクドライブ (7,200rpm, NCQ) PY278AA Serial ATA 16倍速スーパーマルチドライブ AR630AA 2TB SerialATA 3Gb/sハードディスクドライブ (7,200rpm, NCQ) WE464AA 600GB 15Krpm ハードディスクドライブ（SAS, 15,000rpm) VM647AA 1 160GB SerialATA X25-M ソリッドステートドライブ（SSD） WV915AA 新製品 2 1マルチメディア
入力デバイス
USB
USB 光学式3ボタンマウス DY651APCI
Creative X-Fi Titanium PCI Express オーディオカード NH222AA
ネットワークコントローラ
HP NC360Tデュアルポート PCI Express Gigabitアダプタ KU004AA
イーサネット(10Base-T. 100Base-TX, 1000Base-T)
その他オプション
Z600/Z800 スライディングラックマウントキット NN124AA *Z800をラックに搭載する際に必要 *Z800は5Uでラッキングされます。 内部USBポートキット EM165AA *筐体内にUSBポートを追加する際に必要 USB スマートカードキーボード ED707AA USB 日本語版スタンダードキーボード DT528A#ABJ USB 日本語版スタンダードキーボード DT528A#ABBPCI
Broadcom NetXtreme ギガビット・イーサネット Plus FS215AA
イーサネット(10Base-T. 100Base-TX, 1000Base-T)
PCI
HP SpacePilot Pro 3Dモーションコントローラ SpacePilot Pro USB 3D インプットデバイス
WH343AA 新製品
モニタ
グラフィックコントローラに接続
HP DreamColor LP2480zx プロフェッショナル液晶モニタ HP LP3065 TFT フラットパネルモニタ (30 インチ TFT)
EZ320A4#ABJ
＊入力はDVI-D (デュアルリンク）です。Windows PC,デュアルリンクデジタル帯域幅をもつDVIポートをサポートするグラフィックスカード、VESA DDC標 準に準拠のプラグアンドプレイ設定をもったWQXGA(2560 x 1600) 対応のグラフィックスカードが必要になります。
対応グラフィックスカード：HPワークステーションに装着される次のグラフィックスカード NVIDIA Quadro FX560(1系統）,
FX1500,FX3450(1系 統),FX3500,FX4500,FE4800,FX5500, FX5600,FX5800およびATI FireGL V7200,V5600,V7700 ＊DisplayPort to デュアルリンクDVI 変換アダプタは別売りになります（製品番号: NR078AA）
HP LP2475wプロフェショナル液晶モニタ (24 インチ TFT) KD911A4#ABJ HP DreamColor LP2480zx プロフェッショナル液晶モニタ (24 インチ TFT) GV546A4#ABJ
30ビット対応パネル、3色LEDバックライト採用で鮮
明な色表現が実現。
NTSC比133%の広い色域。これ
まで表現できなかった色も表示できます。
AdbeRGB,sRGBなど6つの色域を工場出荷時にプリ
セットしています。
HP ZR22wプロフェッショナル液晶モニタ (22 インチ TFT) VM626A4#ABJ HP ZR24wプロフェショナル液晶モニタ (24 インチ TFT) VM633A4#ABJIPSパネル採用ながらEnergy Star5、EPEAT Goldなどの環境規 制に準拠した環境性能の高い省エネディスプレイ IPSパネル採用、sRGBカバー率97％の価格性能比抜群の省エ ネディスプレイ
IPSパネル採用、多様な入力端子を装備したスタンダー
ドタイプのディスプレイ
IPSパネル採用。30インチの大画面ディスプレイ。業務
効率向上に貢献します。
HP SkyRoom ソフトウェア オプション製品
HP SkyRoom 標準ハードウェアキット NK354AA HP SkyRoom デスクトップオーディオ（PCIe）キット NG857AA 動画や高精細な映像、3DのCADデータなどをワークステーションのデスクトップで共有しながら、遠隔地とコミュニケーション可能なコラボレーションツール HP SkyRoom 標準ハードウェアキット内容 WEBカメラ ×1 ヘッドセット ×1 HP SkyRoomデスクトップオーディオ（PCIe）キット内容 スピーカー ×1対 マイク ×1 ＊別途NK354AA HP SkyRoom標準ハードウェアキットが必要となります。 HP SkyRoom ソフトウェア ver1.1 (ノードロック1ライセンス） NG862AA *2009年10月5日以降に日本HP工場で製造された以下ワークステーションには SkyRoomのソフトウェアライセンス（BIOSロック方式）がプリインストールされていま す。 HP ZR30w プロフェッショナル液晶モニタ(30 インチTFT) VM617A4#ABJ＊入力はDIsplayPort、DVI-D (デュアルリンク）です。DVI-D (デュアルリンク）に接続するには、Windows PC,デュアルリンクデジタル帯域幅をもつDVIポートをサポートす るグラフィックスカード、VESA DDC標準に準拠のプラグアンドプレイ設定をもったWQXGA(2560 x 1600) 対応のグラフィックスカードが必要になります。
＊DisplayPort to デュアルリンクDVI 変換アダプタは別売りになります（製品番号: NR078AA）
