ザイリンクス Spartan-6 FPGA SP605 評価キット スタートアップ ガイド (UG525)

ザイ リ ン ク ス

_Spartan-6

FPGA SP605

評価キ ッ ト

ス タ ー ト ア ッ プ

ガ イ ド

Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド japan.xilinx.com UG525 (v1.0.1) 2009 年 12 月 2 日

photocopying, recording, or otherwise, without the prior written consent of Xilinx. Xilinx expressly disclaims any liability arising out of your use of the Documentation. Xilinx reserves the right, at its sole discretion, to change the Documentation without notice at any time. Xilinx assumes no obligation to correct any errors contained in the Documentation, or to advise you of any corrections or updates. Xilinx expressly disclaims any liability in connection with technical support or assistance that may be provided to you in connection with the Information.

THE DOCUMENTATION IS DISCLOSED TO YOU “AS-IS” WITH NO WARRANTY OF ANY KIND. XILINX MAKES NO OTHER WARRANTIES, WHETHER EXPRESS, IMPLIED, OR STATUTORY, REGARDING THE DOCUMENTATION, INCLUDING ANY WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR NONINFRINGEMENT OF THIRD-PARTY RIGHTS. IN NO EVENT WILL XILINX BE LIABLE FOR ANY CONSEQUENTIAL, INDIRECT, EXEMPLARY, SPECIAL, OR INCIDENTAL DAMAGES, INCLUDING ANY LOSS OF DATA OR LOST PROFITS, ARISING FROM YOUR USE OF THE DOCUMENTATION.

© 2009 Xilinx, Inc. XILINX, the Xilinx logo, Virtex, Spartan, ISE, and other designated brands included herein are trademarks

of Xilinx in the United States and other countries. PCI、PCI Express、PCIe、PCI-X は PCI-SIG の商標です。 All other trademarks

are the property of their respective owners.

本資料は英語版 (v1.0.1) を翻訳 し た も ので、 内容に相違が生 じ る 場合には原文を優先 し ます。 資料に よ っ ては英語版の更新に対応 し ていない も のがあ り ます。 日本語版は参考用 と し て ご使用の上、 最新情報につ き ま し ては、 必ず最新英語版を ご参照 く だ さ い。

改訂履歴

次の表に、 こ の文書の改訂履歴を示 し ます。 日付 バージ ョ ン 改訂内容 2009 年 11 月 13 日 1.0 初版 リ リ ース 2009 年 12 月 2 日 1.0.1 Web サ イ ト への初版 リ リ ース。 誤植の修正。

改訂履歴. . . 2

このユーザー

ガ イ ド について

その他の資料. . . 5 その他の リ ソ ース . . . 6

Spartan-6 FPGA SP605

評価キ ッ ト ス タ ー ト ア ッ プ

ガ イ ド

概要 . . . 7 SP605 評価キ ッ ト の内容. . . .7 主な機能. . . 8 Spartan-6 FPGA . . . .8 コ ン フ ィ ギ ュ レーシ ョ ン . . . .8 メ モ リ. . . .8 通信お よ びネ ッ ト ワー ク . . . .8 拡張 コ ネ ク タ . . . .9 ク ロ ッ キ ン グ . . . .9 デ ィ ス プ レ イ . . . .9 制御. . . .9 電源. . . .9 ベース リ フ ァ レ ン スデザ イ ンのデモの手順 . . . 10 BRD デモのための SP605 の設定 . . . .12 アプ リ ケーシ ョ ン GUI の イ ン ス ト ール . . . .12 デフ ォ ル ト ジ ャ ンパ設定 . . . .13 ケーブルお よ び CompactFlash カー ド の接続. . . .14 CF コ ン フ ィ ギ ュ レーシ ョ ンモー ド の設定. . . .15 ベース リ フ ァ レ ン スデザ イ ン GUI アプ リ ケーシ ョ ンの起動. . . .16 イ ーサネ ッ ト リ ン ク の設定. . . .18 画像の選択. . . .19 フ ィ ル タ の変更 . . . .20 フ ラ ッ シ ュ 診断のデモの手順 . . . 21 デフ ォ ル ト ジ ャ ンパ設定. . . .21

CompactFlash カー ド 、USB UART ケーブル、12V 電源の接続 . . . .22

モー ド 選択お よ び System ACE CF 選択ス イ ッ チの設定. . . .22 USB UART ケーブルの接続 と ド ラ イ バの イ ン ス ト ール . . . .23 タ ー ミ ナルプ ロ グ ラ ムの設定 . . . .24 BIST 診断デザ イ ンの コ ン フ ィ ギ ュ レーシ ョ ン. . . .26 診断デモの実行 . . . .26 ISE ソ フ ト ウ ェ アの イ ン ス ト ール. . . 28 その他のヘルプお よ びサポー ト . . . 41 サポー ト . . . .41

付録

A : Warranty

こ のガ イ ド は、ザ イ リ ン ク ス Spartan®_{-6 FPGA SP605 評価キ ッ ト に関す る 初歩的な情報を提供す る} も のです。 製品 Web サ イ ト japan.xilinx.com/sp605を参照 し て く だ さ い。

その他の資料

次の資料 も 、http://japan.xilinx.com/products/spartan6/か ら ダ ウ ン ロ ー ド で き ます。 • 『Spartan-6 フ ァ ミ リ 概要』 Spartan-6 フ ァ ミ リ の特徴 と 製品群の概要を説明 し てい ます。 • 『Spartan-6 FPGA デー タ シー ト : DC 特性お よ びス イ ッ チ特性』 こ のデー タ シー ト には、Spartan-6 フ ァ ミ リ の DC 特性お よ びス イ ッ チ特性の仕様が記載 さ れて い ます。 • 『Spartan-6 FPGA パ ッ ケージお よ びピ ン配置仕様』 デバ イ ス/パ ッ ケージの組み合わせお よ び最大 I/O 数の表、 ピ ン定義、 ピ ン配置表、 ピ ン配置図、 機械的図面、 温度仕様が記載 さ れてい ます。 • 『Spartan-6 FPGA コ ン フ ィ ギ ュ レーシ ョ ンガ イ ド 』 こ の包括的な コ ン フ ィ ギ ュ レーシ ョ ンガ イ ド は、 コ ン フ ィ ギ ュ レーシ ョ ン イ ン タ ーフ ェ イ ス (シ リ アル と パ ラ レル)、 マルチビ ッ ト ス ト リ ームの管理、 ビ ッ ト ス ト リ ームの暗号化、 バ ウ ン ダ リ ス キ ャ ンお よ び JTAG コ ン フ ィ ギ ュ レーシ ョ ン、リ コ ン フ ィ ギ ュ レーシ ョ ンテ ク ニ ッ ク の各 章で構成 さ れてい ます。

• 『Spartan-6 FPGA SelectIO リ ソ ース ユーザーガ イ ド 』

Spartan-6 の各デバ イ ス で使用可能な SelectIO™ リ ソ ース について説明 し てい ます。

• 『Spartan-6 FPGA ク ロ ッ キ ン グ リ ソ ースユーザーガ イ ド 』

Spartan-6 の各デバ イ ス で使用可能な DCM や PLL な ど の ク ロ ッ キ ン グ リ ソ ース について説

明 し てい ます。

• 『Spartan-6 FPGA ブ ロ ッ ク RAM リ ソ ースユーザーガ イ ド 』

Spartan-6 デバ イ ス のブ ロ ッ ク RAM の機能について説明 し てい ます。

• 『Spartan-6 FPGA GTP ト ラ ン シーバユーザーガ イ ド 』

Spartan-6 LXT FPGA で使用可能な GTP ト ラ ン シーバについて説明 し てい ます。

• 『Spartan-6 FPGA DSP48A1 ス ラ イ スユーザーガ イ ド 』

6 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.1) 2009 年 12 月 2 日 • 『Spartan-6 FPGA メ モ リ コ ン ト ロ ー ラユーザーガ イ ド 』 Spartan-6 FPGA と 一般的な メ モ リ 規格の イ ン タ ーフ ェ イ ス を大幅に簡略化す る 専用のエ ンベ デ ッ ド マルチポー ト メ モ リ コ ン ト ロ ー ラ 、Spartan-6 FPGA メ モ リ コ ン ト ロ ー ラブ ロ ッ ク に ついて説明 し ます。 • 『Spartan-6 FPGA PCB デザ イ ンガ イ ド 』 PCB お よ び イ ン タ ーフ ェ イ ス レベルのデザ イ ン を決定す る 方法に焦点を当てた Spartan-6 デ バ イ ス の PCB デザ イ ン情報を提供 し ます。

その他の リ ソ ース

SP605 評価キ ッ ト の最新のカ タ ロ グは、 次の製品 Web サ イ ト を参照 し て く だ さ い。 http://japan.xilinx.com/sp605 シ リ コ ンや ソ フ ト ウ ェ ア、IP に関す る ア ンサーデー タ ベース を検索 し た り 、テ ク ニ カルサポー ト の ウ ェ ブケース を開 く 場合は、 次の Web サ イ ト にア ク セ ス し て く だ さ い。 http://japan.xilinx.com/support

ス タ ー ト ア ッ プ

ガ イ ド

概要

Spartan®_{-6 FPGA SP605 評価キ ッ ト は、放送、ワ イ ヤ レ ス通信、オー ト モーテ ィ ブな ど、 ト ラ ン シー} バ機能を備えた アプ リ ケーシ ョ ン を コ ス ト と 消費電力を重視 し なが ら 開発す る 際に必要 と な る 、 基 本的な コ ン ポーネ ン ト すべて を 1 パ ッ ケージで提供す る キ ッ ト です。SP605 評価キ ッ ト は評価ボー ド 、 ケーブル、 資料に加え て、 ハー ド ウ ェ ア、 ソ フ ト ウ ェ ア、IP、 検証済みの リ フ ァ レ ン スデザ イ ン を統合 し た形で提供 さ れてい る ため、 購入 し たその日か ら 開発を始め る こ と がで き ます。 こ のキ ッ ト は ま た、 高速シ リ アル ト ラ ン シーバ、PCI Express®、DVI、 お よ び DDR3 (ま たは、 そ の一部) の機能を イ ンプ リ メ ン ト す る アプ リ ケーシ ョ ン な ど、 高レベルな シ ス テ ム設計向けの柔軟 な環境を提供 し ます。SP605 評価ボー ド は、 特定のアプ リ ケーシ ョ ンや市場に合わせた将来のア ッ プグ レー ド やカ ス タ マ イ ズに対応で き る よ う 、 業界標準の FPGA Mezzanine Card (FMC) コ ネ ク タ を搭載 し てい ます。 ま た、 ザ イ リ ン ク ス の開発ツールが同梱 さ れてい る ため、 こ の ツールを使用す る こ と で複雑な要件に準拠 し たシ ス テ ム を効率的に構築で き ます。

本ガ イ ド では、SP605 のハー ド ウ ェ ア を設定 し 、基本的なボー ド 機能を習得す る 診断デモを動作 さ せ る 手順を示 し ます。 さ ら に、Spartan-6 FPGA の主要な機能を実行する 、 よ り 複雑なベース リ フ ァ レ ン スデザ イ ンについて も 紹介 し ます。ま た、ザ イ リ ン ク ス ISE® _{Design Suite : Logic Edition ソ フ ト} ウ ェ アの イ ン ス ト ール と ア ッ プデー ト 手順お よ び ラ イ セ ン ス の生成手順 も 説明 し ます。

SP605

評価キ ッ ト の内容

• Spartan-6 FPGA SP605 評価ボー ド

• ISE Design Suite Logic Edition : タ ーゲ ッ ト デバ イ ス は Spartan-6 LX45T FPGA に ロ ッ ク

• ChipScope™ Pro ソ フ ト ウ ェ アお よ び ChipScope Pro Serial I/O ツールキ ッ ト

• PlanAhead™ デザ イ ン解析ツール • タ イ ミ ン グ ド リ ブン配置配線、SmartGuide™、SmartXplorer テ ク ノ ロ ジ • 資料 • ハー ド ウ ェ ア設定ガ イ ド • ス タ ー ト ア ッ プガ イ ド • ハー ド ウ ェ アユーザーガ イ ド • リ フ ァ レ ン スデザ イ ンユーザーガ イ ド • 回路図お よ び PCB フ ァ イ ル

8 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日 • ケーブル • USB (2 本) • イ ーサネ ッ ト • DVI-VGA ア ダプ タ • リ フ ァ レ ン スデザ イ ンお よ びデモ • ボー ド 診断デモ • DSP48、 イ ーサネ ッ ト 、 メ モ リ 、 シ リ アル ト ラ ン シーバ機能を統合 し たベース リ フ ァ レ ン スデザ イ ン • フ ェ イ ルセーフ コ ン フ ィ ギ ュ レーシ ョ ン を備えたマルチブー ト リ フ ァ レ ン ス デザ イ ン • 統合 メ モ リ コ ン ト ロ ー ラ の リ フ ァ レ ン スデザ イ ン

• IBERT (Integrated Bit Error Ratio) の リ フ ァ レ ン スデザ イ ン

• PCIe® x1 Gen1 の リ フ ァ レ ン スデザ イ ン • リ フ ァ レ ン スデザ イ ン、 デモ、 資料、 アプ リ ケーシ ョ ンは USB メ モ リ で提供 さ れ る ため、 す ぐ に使用で き ます。

主な機能

Spartan-6 FPGA

• XC6SLX45T-3FGG484 デバ イ ス

コ ン フ ィ ギ ュ レーシ ョ ン

• オン ボー ド JTAG コ ン フ ィ ギ ュ レーシ ョ ン回路 • 8MB ク ワ ッ ド SPI フ ラ ッ シ ュ • 32MB パ ラ レル (BPI) フ ラ ッ シ ュ

• System ACE CF 2GB CompactFlash (CF) カー ド

メ モ リ

• 128MB DDR3 コ ン ポーネ ン ト メ モ リ • 32MB パ ラ レル (BPI) フ ラ ッ シ ュ (コ ン フ ィ ギ ュ レーシ ョ ンに も 使用可能) • 8Kb IIC EEPROM • 128MB ク ワ ッ ド SPI フ ラ ッ シ ュ (コ ン フ ィ ギ ュ レーシ ョ ンに も 使用可能)

通信お よびネ ッ ト ワー ク

• 10/100/1000 ト ラ イ ス ピー ド イ ーサネ ッ ト • SFP ト ラ ン シーバコ ネ ク タ • SMA コ ネ ク タ 4 個を搭載 し た GTP ポー ト (TX、RX) • USB - UART ブ リ ッ ジ • PCI Express x1 エ ッ ジ コ ネ ク タ

拡張 コ ネ ク タ

• FMC LPC コ ネ ク タ (GTP ト ラ ン シーバ 1 個、 ユーザー定義の 68 のシ ン グルエン ド ま たは 34 の差動信号) • SMA コ ネ ク タ 2 個を搭載 し たユーザー GPIO • 4 ユーザー I/O (1 x 6 ヘ ッ ダ)

ク ロ ッ キン グ

• 200MHz オシ レー タ (差動) • 27MHz ソ ケ ッ ト 付 き オシ レー タ (シ ン グルエン ド) • 外部 ク ロ ッ ク 用 SMA コ ネ ク タ (差動) • SMA コ ネ ク タ 2 個を搭載 し た GTP リ フ ァ レ ン ス ク ロ ッ クポー ト

デ ィ ス プ レ イ

• ビデオ - DVI/VGA • 16 x 2 LCD デ ィ ス プ レ イ • LED (4 個)

制御

• プ ッ シ ュ ボ タ ン (4 個) • DIP ス イ ッ チ (4 個)

電源

• 12V AC ア ダプ タ ま たは ATX 電源 • 電圧お よ び電流が測定可能な 2.5V、1.5V、1.2V 電源

10 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

ベース

リ フ ァ レ ン ス

デザイ ンのデモの手順

ザ イ リ ン ク ス ISE ソ フ ト ウ ェ ア を イ ン ス ト ールす る 前に、 キ ッ ト に同梱 さ れた CompactFlash カー ド に イ ン ス ト ール済みのデモ デザ イ ン を動作 さ せ る こ と がで き ます。 こ のデザ イ ンは SP605 評価 ボー ド です ぐ に動作す る よ う 作成 さ れてい ます。 イ ン ス ト ール済みのデモやデザ イ ン例、 あ る いは ザ イ リ ン ク ス の ウ ェ ブ サ イ ト か ら 入手可能なその他の リ フ ァ レ ン ス デザ イ ンやアプ リ ケーシ ョ ン ノ ー ト のデザ イ ン を読み込む こ と で、 ボー ド の主要機能を実際に体験で き ます。 デフ ォ ル ト のベー ス リ フ ァ レ ン スデザ イ ン (BRD) のデモでは、 イ ーサネ ッ ト 、DVI ポー ト 、DDR3 のテ ス ト 、 あ る いは Spartan-6 FPGA の DSP や高速 ロ ジ ッ ク 機能のデモな ど のボー ド 動作を実行で き ます。11 ペー ジの図 1-2に、 ベース リ フ ァ レ ン スデザ イ ンのブ ロ ッ ク 図を示 し ます。 SP605 BRD デモでは、SP605 評価ボー ド を使用 し 、 イ ーサネ ッ ト を介 し て SP605 ボー ド と PC 間 で転送 さ れ る 画像に フ ィ ル タ を適用 し ます。 フ ィ ル タ が適用 さ れた画像は、BRDイ ン タ ーフ ェ イ ス の GUI に取 り 込まれた後、PC 上に表示 さ れます。GTP ト ラ ン シーバ機能のデモ と し て、簡単なルー

プバ ッ ク テ ス ト を実行 し ます。 ま た、 ザ イ リ ン ク ス CORE Generator™ ソ フ ト ウ ェ アの MIG

(Memory Interface Generator) を使用 し て DDR3 の コ ネ ク テ ィ ビ テ ィ を検証す る 簡単な メ モ リ テ ス

ト が実行 さ れます。 画像は一連の イ ーサネ ッ ト パケ ッ ト と し て PC か ら 送信 さ れ、 こ の画像デー タ に フ ィ ル タ を適用 し て、 最終的に PC に戻 し て表示 し ます。

Ethernet Management セ ク シ ョ ン (図 1-2参照) には、 エンベデ ッ ド MAC、GTP ト ラ ン シーバ、

PicoBlaze ホ ス ト コ ン ト ロ ー ラ 、 パケ ッ ト 処理エン ジ ンがあ り ます。 こ のセ ク シ ョ ンでは、 デモの

さ ま ざ ま な機能の制御、SP605 評価ボー ド と PC 間の画像転送、 デモか ら の ス テー タ ス の受信な ど が実行 さ れます。MAC お よ びパケ ッ ト 処理の ロ ジ ッ ク は PC と の接続速度に応 じ て、1000Mb/s、

100Mb/s、 ま たは 10Mb/s で動作 さ せ る こ と がで き ます。

Image Processing セ ク シ ョ ン (図 1-2参照) は、Spartan-6 FPGA の DSP 専用 リ ソ ース に よ っ て構築

さ れた、5 x 5 ピ ク セルの 2D FIR フ ィ ル タ で構成 さ れてい ます。 マルチブー ト 機能に よ っ て、 専用

DSP ブ ロ ッ ク を使用せずに、 ロ ジ ッ ク のみで イ ンプ リ メ ン ト し た同 じ デザ イ ン を動作 さ せ る こ と が で き ます。

X-Ref Target - Figure 1-1

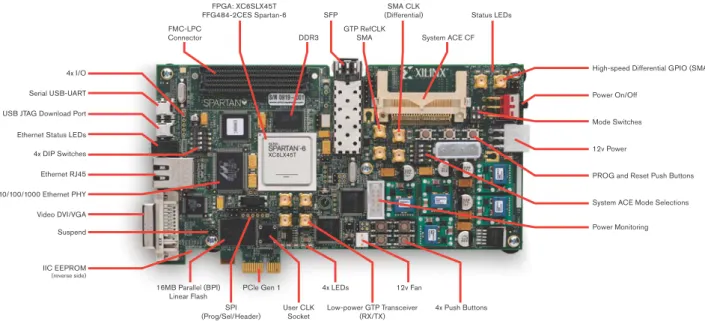

図 1-1 : Spartan-6 FPGA SP605 ボー ド の機能 SFP SMA CLK (Differential) GTP RefCLK SMA FMC-LPC Connector DDR3 Status LEDs 4x LEDs 4x Push Buttons Low-power GTP Transceiver (RX/TX) 12v Fan User CLK Socket PCle Gen 1 SPI (Prog/Sel/Header) Mode Switches Power On/Off 12v Power

PROG and Reset Push Buttons System ACE Mode Selections Power Monitoring

High-speed Differential GPIO (SMA) 4x I/O

USB JTAG Download Port Serial USB-UART Ethernet Status LEDs Ethernet RJ45 10/100/1000 Ethernet PHY Video DVI/VGA Suspend IIC EEPROM (reverse side) FPGA: XC6SLX45T FFG484-2CES Spartan-6 16MB Parallel (BPI) Linear Flash System ACE CF 4x DIP Switches XC6LX45T

X-Ref Target - Figure 1-2 図 1-2 : SP605 ベース リ フ ァ レ ン スデザイ ンのブ ロ ッ ク図 UG525_21_111209 DDR3 DVI Output Inverse Gamma FIR Filters Management PicoBlaze Gamma Packet Processing Engine 1000 Mb/s 100 Mb/s Ethernet MAC PHY

MIG Memory Interface

Image Processing Link Status Ethernet Management Loopback Test GTP Transceiver GMII PC Ethernet MDIO

12 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

BRD

デモのための

_SP605

の設定

ア プ リ ケーシ ョ ン

GUI

のイ ン ス ト ール

ベース リ フ ァ レ ン スデザ イ ンでは、 デモ を実行す る 前にアプ リ ケーシ ョ ン GUI を イ ン ス ト ール し てお く 必要があ り ます。 キ ッ ト に同梱 さ れた USB メ モ リ には次の イ ン ス ト ール用フ ァ イ ルが含ま れてい ます。

SP605_BRD_Reference Design→SP605_BRD_Application→BaseRefDISetup2_0_5.msi

こ のアプ リ ケーシ ョ ンは、 ベース リ フ ァ レ ン ス デザ イ ンのグ ラ フ ィ ッ ク 情報の表示に使用 さ れま す。MSI フ ァ イ ルを ダブル ク リ ッ ク し て ソ フ ト ウ ェ ア を イ ン ス ト ール し ます。

メ モ : Windows .NET Framework の イ ン ス ト ールま たはア ッ プデー ト が必要 と な る 場合があ り ま

す。 必要に応 じ て http://www.microsoft.com/NET/ を開 き 、[Get the .NET Framework] を ク リ ッ ク し て こ れを入手 し て く だ さ い。

イ ン ス ト ールフ ァ イ ルの BaseRefDISetup2_0_5.msi を実行する と 、 信頼で き る発行元であ る かを確 認する ダ イ ア ロ グボ ッ ク スが表示 さ れます。[Run] を ク リ ッ ク し て Base Reference Design Interface

Setup Wizard を起動 し 、[Next] を ク リ ッ ク し ます。

X-Ref Target - Figure 1-3

図 1-3 : ベース リ フ ァ レ ン スデザイ ン用のイ ン ス ト ール

こ の作業では、BRD GUI アプ リ ケーシ ョ ンが使用す る WinPcap も イ ン ス ト ール さ れます。

デ フ ォル ト

ジ ャ ンパ設定

ヘ ッ ダ J46 お よ び J44 にジ ャ ンパが付 き 、J22 の 1–2 側、J19 の 1–2 側にシ ャ ン ト が取 り 付けて あ り ます。 ヘ ッ ダ J45、J47、J9、J58、J9、J13、J10、J60、J49、J48 にジ ャ ンパはあ り ません。

X-Ref Target - Figure 1-4

図 1-4 : WinPcap のイ ン ス ト ール

UG525_11_110209

X-Ref Target - Figure 1-5

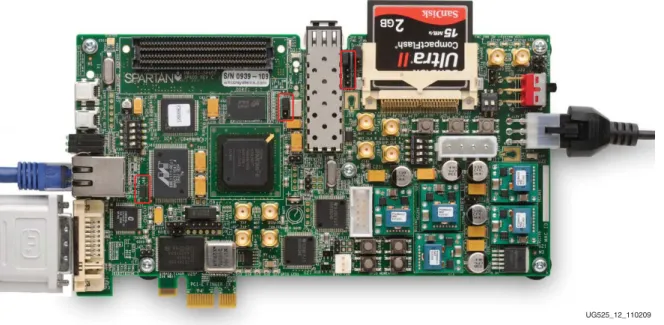

図 1-5 : デ フ ォル ト のジ ャ ンパ設定

14 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

ケーブルおよび

CompactFlash

カ ー ド の接続

ベース リ フ ァ レ ン スデザ イ ンは CompactFlash カー ド に保存 さ れたデモの 1 つです。 メ モ : こ のデモを実行す る と き は、 ワ イ ヤ レ ス カー ド をすべてオ フ に し て く だ さ い。 CF カー ド を挿入 し ます。 イ ーサネ ッ ト ケーブルの一方の端を PC の RJ45 コ ネ ク タ に、 も う 一方を SP605 ボー ド の RJ45 コ ネ ク タ に接続 し ます。DVI ポー ト には DVI 対応のモニ タ を接続す る か、 DVI-VGA アダプ タ を使用 し て VGA 対応のモニ タ を接続 し ます。 電源アダプ タ を AC 電源に差 し 込み、12V 電源プ ラ グ を ボー ド の J18 コ ネ ク タ に挿入 し ます。SW2 を ON 位置に切 り 替え て電源 をオンに し ます。

X-Ref Target - Figure 1-6

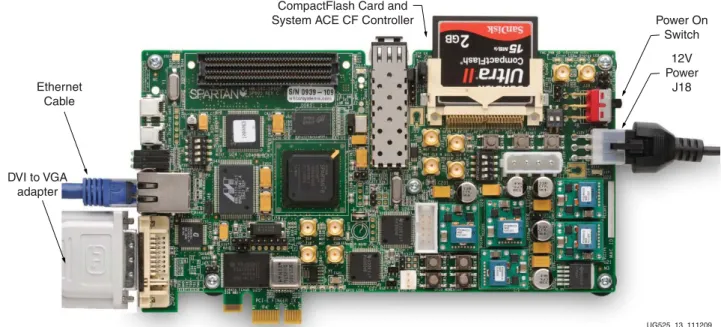

図 1-6 : ケーブルおよび CF カ ー ド の接続

UG525_13_111209

DVI to VGA adapter

CompactFlash Card and System ACE CF Controller

12V Power J18 Power On Switch Ethernet Cable

CF

コ ン フ ィ ギ ュ レーシ ョ ン

モー ド の設定

ベース リ フ ァ レ ン ス デザ イ ンは CompactFlash メ モ リ カー ド に保存 さ れてい ます。CF コ ン フ ィ ギ ュ レーシ ョ ン を選択す る には、DIP ス イ ッ チ SW1 の M0 と M1 両方を OFF 位置に設定 し ます

(図 1-7)。System ACE CF イ メ ージ選択 DIP ス イ ッ チ (S1) を 1101、つま り ス イ ッ チ 1、2、4 を ON

位置に、 ス イ ッ チ 3 を OFF 位置に設定 し ます。 ス イ ッ チ 4 を ON 位置にす る こ と で、System ACE CF の コ ン ト ロ ー ラ が有効 と な り 、 ス イ ッ チ 1 と 2 を ON 位置にす る こ と で、 ベース リ フ ァ レ ン ス デザ イ ンがあ る コ ン フ ィ ギ ュ レーシ ョ ン ス ロ ッ ト 3 が選択 さ れます。

X-Ref Target - Figure 1-7

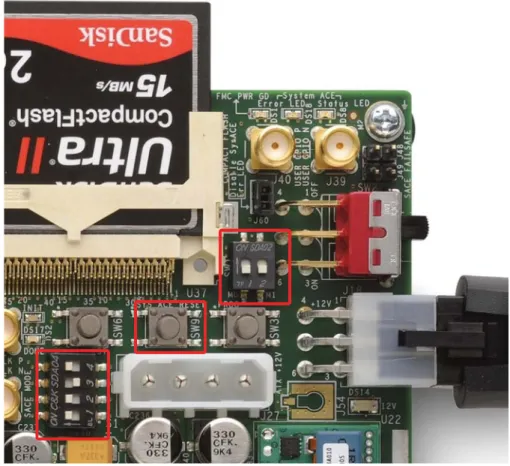

図 1-7 : System ACE CF コ ン フ ィ ギ ュ レーシ ョ ン モー ド のス イ ッ チ設定

16 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

ベース

リ フ ァ レ ン ス

デザイ ン

GUI

ア プ リ ケーシ ョ ンの起動

アプ リ ケーシ ョ ン GUI を起動す る には、Windows の [ス タ ー ト] メ ニ ュ ーか ら [すべてのプ ロ グ ラ

ム] → [XILINX] → [Base Reference Design] → [Base Reference Design Interface] と 選択 し ます。

X-Ref Target - Figure 1-8

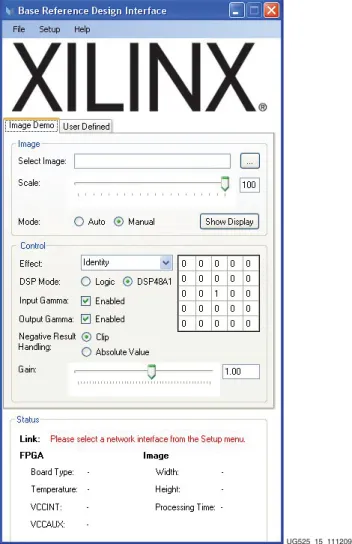

図 1-8 : ベース リ フ ァ レ ン スデザイ ンの GUI ア プ リ ケーシ ョ ン

CompactFlash カー ド か ら ベース リ フ ァ レ ン スデザ イ ンのデモ を読み込みます。 こ の読み込みを実 行す る には、System ACE CF の リ セ ッ ト ボ タ ン (SW9) を押 し て FPGA を リ セ ッ ト し ます。

X-Ref Target - Figure 1-9

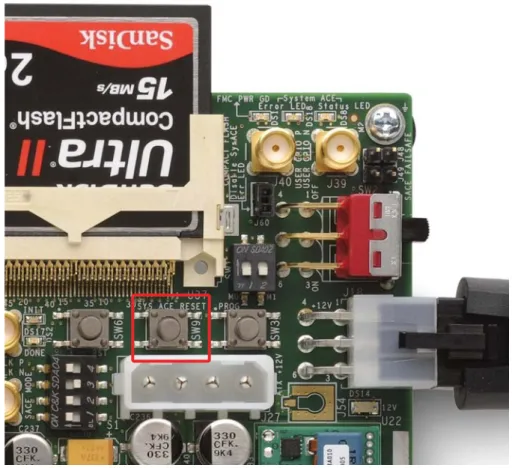

図 1-9 : System ACE CF の リ セ ッ ト および BRD デモの読み込み

18 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

イ ーサネ ッ ト

リ ン ク の設定

ベース リ フ ァ レ ン スデザ イ ンの GUI アプ リ ケーシ ョ ンの [Setup] メ ニ ューか ら [Network Interface]

を選択 し ます。GUI に 「Connected to FPGA」 と 表示 さ れ、SP605 ボー ド の イ ーサネ ッ ト ス テー タ

ス LED が点灯 し ます。

X-Ref Target - Figure 1-10

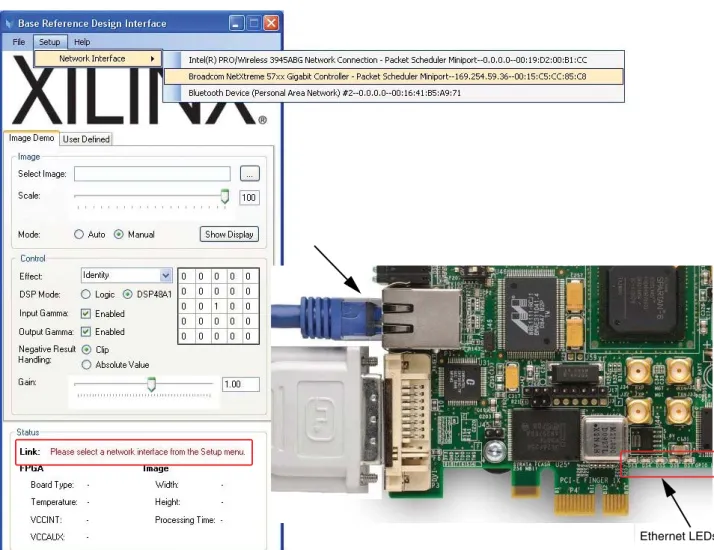

図 1-10 : イ ーサネ ッ ト リ ン ク の接続

UG525_17_111009

画像の選択

USB メ モ リ の SP601_BRD_Reference_Design → SP601_BRD_Images デ ィ レ ク ト リ に移動 し 、画 像フ ァ イ ルの fractal1.jpg を選択 し ます。 次に、[Show Display] を ク リ ッ ク し ます。

デフ ォ ル ト の フ ィ ル タ 効果は [Identity] 機能です (図 1-11)。 こ の フ ィ ル タ は、 読み込まれた画像に フ ィ ル タ 効果を加えずに処理 し ます。 画像は イ ーサネ ッ ト リ ン ク を介 し てPCに戻 さ れ、GUI に表 示 さ れます。 ま た、DVI デ ィ ス プ レ イ ポー ト に も 同 じ 画像が送信 さ れます。

X-Ref Target - Figure 1-11

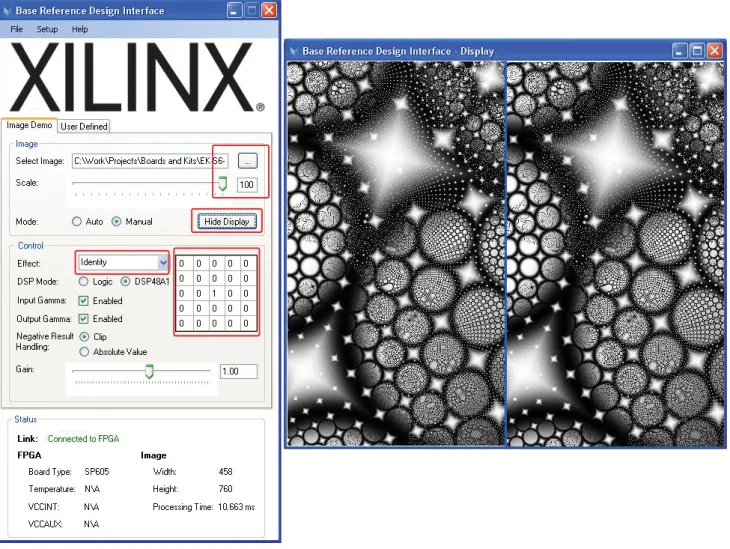

図 1-11 : 画像の選択 と 表示

20 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

フ ィ ル タ の変更

19 ページの図 1-11は、 デフ ォ ル ト のフ ィ ル タ 効果 [Identity] 適用時の画像です。 次に、 効果を選択 す る ド ロ ッ プダ ウ ン リ ス ト (Effect) か ら [Edge Detect] を選択 し ます。図 1-12は、 こ の フ ィ ル タ 効 果を適用 し た画像です。DVI ま たは VGA モニ タ を接続 し てい る 場合、 画像はモニ タ に も 表示 さ れ ます。GUI を操作 し て、 その他の効果 も 選択 し てみて く だ さ い。 フ ィ ル タ 効果を変更す る ご と に、5 x 5 の フ ィ ル タ 係数の表が変化す る こ と に注目 し て く だ さ い。

こ のベース リ フ ァ レ ン スデザ イ ンの も う 1 つの機能 と し てマルチブー ト があ り ます。図 1-12に示 さ れてい る よ う に、DSP モー ド と し ては [Logic] ま たは [DSP48A1] が選択可能です。 デフ ォ ル ト

の DSP モー ド は、Spartan-6 FPGA のデジ タ ル信号処理 (DSP) エ レ メ ン ト 、DSP48A1 ス ラ イ ス を

使用す る [DSP48A1] です。 こ こ では、DSP48A1 ス ラ イ ス の性能を示すために処理時間が表示 さ れ ます。 こ の例の DSP イ ンプ リ メ ン テーシ ョ ンの処理時間は約 10.66ms です。

DSP モー ド と し て [Logic] を選択す る と 、FPGA の ロ ジ ッ ク リ ソ ース のみを使用 し た FPGA コ ン フ ィ ギ ュ レーシ ョ ンが新たに読み込まれます。FPGA の リ コ ン フ ィ ギ ュ レーシ ョ ンが完了す る と 、

Program お よ び Done の LED が点滅 し ます。 イ ーサネ ッ ト リ ン ク は リ コ ン フ ィ ギ ュ レーシ ョ ン時

にい っ たん切断 さ れ、その後再接続 さ れます。 ロ ジ ッ ク に よ る DSPの イ ンプ リ メ ン テーシ ョ ン では

DSP48A1 に よ る イ ンプ リ メ ン テーシ ョ ンの約 5 倍の時間を必要 と し 、処理時間は約 53.3ms と な り

ます。

X-Ref Target - Figure 1-12

図 1-12 : フ ィ ル タ の変更

フ ラ ッ シ ュ診断のデモの手順

BRD デモのほかに も 、ボー ド 診断用の BIST (Built-In System Test) を実行 し て、SP605 ボー ド の主 要機能を習得で き ます。BIST は、UART のテ ス ト 、LED の点滅、 ス イ ッ チ状態の読み出 し 、 そ し て フ ラ ッ シ ュ 、DDR3、IIC、 イ ーサネ ッ ト 、 お よ び DVI のテ ス ト な ど のボー ド 機能を実行 し ます。

デ フ ォル ト

ジ ャ ンパ設定

図 1-13に、デフ ォ ル ト のジ ャ ンパ設定、USB Mini-B JTAG 接続、CompactFlash カー ド の位置、12V

電源接続を示 し ま し た。

ヘ ッ ダ J46 お よ び J44 にジ ャ ンパが付 き 、J22 と J19 は、 それぞれ 1 と 2 にジ ャ ンパが取 り 付け ら れてい ます。 ヘ ッ ダ J45、J47、J9、J58、J9、J13、J10、J60、J49、J48 にジ ャ ンパはあ り ません。

X-Ref Target - Figure 1-13

図 1-13 : デ フ ォル ト のジ ャ ンパ設定、 ケーブル接続、CompactFlash 接続

UG525_01_111009

USB UART Mini-B J23

CompactFlash Card and System ACE CF Controller

12V Power

J18 Power On

22 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

CompactFlash

カ ー ド 、

_{USB UART}

ケーブル、

_12V

電源の接続

1. CompactFlash カー ド を挿入 し ます。

2. USB ケーブルの Mini-B プ ラ グ側を ボー ド の J23 と 書かれた USB コ ネ ク タ (USB UART) に、

USB A 側を PC に接続 し ます。

3. 電源ア ダプ タ を AC 電源に差 し 込みます。12V 電源ケーブルを ボー ド の J18 コ ネ ク タ に挿入 し ます。SW1 を ON 位置に切 り 替え て電源を オンに し ます。

モー ド 選択お よび

System ACE CF

選択ス イ ッ チの設定

診断デモ を実行す る には、FPGA モー ド DIP ス イ ッ チ (SW1) の M0 と M1 両方を OFF 位置に し 、

BPI コ ン フ ィ ギ ュ レーシ ョ ンモー ド に設定 し ます。

System ACE CompactFlash イ メ ージ選択 DIP ス イ ッ チ (S1) を 0001、 つま り ス イ ッ チ 1、2、3 を

OFF 位置に、 ス イ ッ チ 4 を ON 位置に設定 し ます。 こ の設定に よ り 、CompactFlash カー ド 上の コ ン フ ィ ギ ュ レーシ ョ ン 0 が指定 さ れます。

X-Ref Target - Figure 1-14

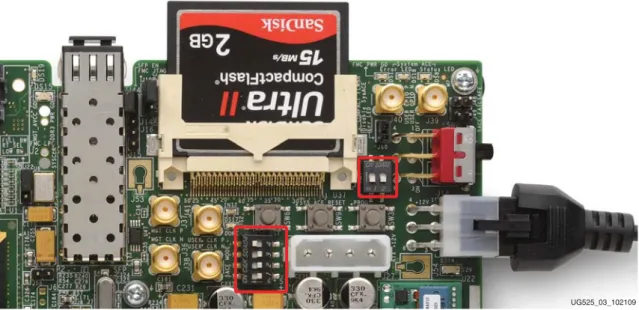

図 1-14 : System ACE BPI コ ン フ ィ ギ ュ レーシ ョ ン モー ド のス イ ッ チ設定

USB UART

ケーブルの接続 と ド ラ イバのイ ン ス ト ール

USB Mini-B ケーブルが J23 (USB UART) に接続 さ れてい る こ と を確認 し ます。Silicon Labs 社の

CP2103GM USB-to-UART Bridge 用の USB UART ド ラ イ バを イ ン ス ト ール し ます。こ の ド ラ イ バ

は SP605 評価キ ッ ト に同梱 さ れた USB メ モ リ に格納 さ れてい ます。 メ モ : ト ラ ブルシ ュ ーテ ィ ン グが必要にな っ た場合は、SP605 の資料ページ を参照 し 、 http://japan.xilinx.com/products/boards/sp605/reference_designs.htmの、FAQ を掲載 し たサポー ト の リ ン ク を ク リ ッ ク し て く だ さ い。 コ ン ピ ュ ー タ の [マ イ コ ン ピ ュ ー タ] ア イ コ ン を右 ク リ ッ ク し て [プ ロ パテ ィ] を選択 し 、[デバ イ ス マネージ ャ] ダ イ ア ロ グ ボ ッ ク ス を表示 さ せます。[ハー ド ウ ェ ア] タ ブ を選択 し て、[デバ イ スマ ネージ ャ] ボ タ ン を ク リ ッ ク し ます。[ポー ト (COM と LPT)] を展開 し 、CP210X USB to Bridge

Controller が接続 さ れてい る ポー ト を確認 し ます。図 1-15 の例では、CP210X USB to Bridge

Controller が COM5 に接続 さ れてい ます。 シ ス テ ムに よ っ ては、 こ の例 と は異な る COM ポー ト に

割 り 当て ら れ る 場合があ り ます。右 ク リ ッ ク す る と 、 さ ら に詳細なプ ロ パテ ィ 設定が参照で き ます。

X-Ref Target - Figure 1-15

図 1-15 : USB UART にア ク セスする ためのシ ス テム プ ロパテ ィ の設定

24 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

タ ー ミ ナル

プ ログ ラ ムの設定

PC 上でシ リ アル タ ー ミ ナルプ ロ グ ラ ム を起動 し ます。 こ の例では、Windows® _{OS に付属す る デ} フ ォル ト のハ イ パー タ ー ミ ナルを使用 し ます。ど の タ ー ミ ナルツールを使用 し て も か ま い ません。ハ イ パー タ ー ミ ナルを起動す る には、[ス タ ー ト] → [すべてのプ ロ グ ラ ム] → [ア ク セサ リ] → [通信] → [ハ イ パー タ ー ミ ナル] を選択 し ます。[接続の設定] ウ ィ ン ド ウ の [名前] に 「SP605 Board Diagnostic」 と 入力 し 、[OK] を ク リ ッ ク し ます。

[接続の設定] ウ ィ ン ド ウ で USB ケーブルが接続 さ れてい る COM ポー ト 、 た と えば [COM5] を選 択 し て [OK] を ク リ ッ ク し ます。 さ ら に、[ポー ト の設定] タ ブで次の よ う に設定 し ます。 • ビ ッ ト/秒 = 9600 • デー タ ビ ッ ト = 8 • パ リ テ ィ = な し • ス ト ッ プビ ッ ト = 1 • フ ロ ー制御 = な し [OK] を ク リ ッ ク し ます。

X-Ref Target - Figure 1-16

図 1-16 : タ ー ミ ナルプ ログ ラ ムの起動

X-Ref Target - Figure 1-17

図 1-17 : タ ー ミ ナルプ ログ ラ ムの設定

UG525_05_102109

X-Ref Target - Figure 1-18

図 1-18 : タ ー ミ ナルプ ログ ラ ムのポー ト の設定

26 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

BIST

診断デザイ ンの コ ン フ ィ ギ ュ レーシ ョ ン

System ACE のモー ド (S1) が0001に設定 さ れてい る こ と を確認後、System ACE リ セ ッ ト ス イ ッ

チ (SW9) を押 し ます (図 1-19)。

診断デモの実行

[Diagnostic Demonstration] メ ニ ュ ーの 1 番目の項目 [UART Test] を選択 し てナンバー テ ス ト を

起動 し ます。

X-Ref Target - Figure 1-19

図 1-19 : System ACE リ セ ッ ト ス イ ッ チ (SW9)

UG525_08_102409

X-Ref Target - Figure 1-20

図 1-20 : 診断デモの タ ー ミ ナルウ ィ ン ド ウへの出力

[UART Test] に続けて、 ほかの診断デモの メ ニ ュ ーオプシ ョ ン も 実行 し 、 こ の評価ボー ド が備え る その他の機能を確認 し て く だ さ い。 こ れ ら の操作結果か ら 、 ボー ド の電源がオンにな り 、UART、 ス イ ッ チ、LED、 フ ラ ッ シ ュ 、 メ モ リ 、 イ ーサネ ッ ト な ど の機能が、 それぞれの診断テ ス ト をパ スす る こ と が確認で き る はずです。 問題が生 じ た場合は、 本ガ イ ド の「その他のヘルプお よ びサポー ト 」

28 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

ISE

ソ フ ト ウ ェ アのイ ン ス ト ール

SP605 評価キ ッ ト には、タ ーゲ ッ ト デバ イ ス が Spartan-6 LX45T に ロ ッ ク さ れた ISE Design Suite

: Logic Edition の全機能が使用可能な ラ イ セ ン ス が付属 し てい ます。 こ の ソ フ ト ウ ェ アは、DVD か

ら イ ン ス ト ールす る か、最新バージ ョ ン をhttp://japan.xilinx.com/support/download/index.htmか ら ダ ウ ン ロ ー ド し て イ ン ス ト ールで き ます。

ISE 11.1 の Logic、Embedded、DSP、 ま たは System のいずれかの Edition が イ ン ス ト ール済みの

場合、必要な ソ フ ト ウ ェ アがシ ス テ ムに既に存在 し てい る 可能性があ り ます。 その よ う な場合で も 、 キ ッ ト に含まれ る ISE 11.3 ア ッ プデー ト DVD を イ ン ス ト ール し て く だ さ い。 ま た、http://japan.xilinx.com/support/download/index.htmの、[製品のア ッ プデー ト] タ ブ を ク リ ッ ク し 、さ ら に新 し いア ッ プデー ト が リ リ ース さ れていないか確認す る こ と を推奨 し ます。ISE ソ フ ト ウ ェ ア製品の イ ン ス ト ール と ア ッ プデー ト が完了 し てい る 場合は、 以下の説明を省略 し て次のセ ク シ ョ ンに進んで く だ さ い。

ISE Logic Edition ソ フ ト ウ ェ ア を イ ン ス ト ールす る 必要があ る 場合は、SP605 キ ッ ト に同梱 さ れた

ISE 11.1 お よ び 11.3 ア ッ プデー ト DVD を使用 し て く だ さ い。 は じ めに ISE 11.1 DVD を イ ン ス ト ール し てか ら 、11.3 ア ッ プデー ト DVD を イ ン ス ト ール し ます。 キ ッ ト に同梱 さ れた ISE 11.1 DVD を取 り 出 し て、DVD ド ラ イ ブに挿入 し ます。[Welcome] ページに続いて、2 つの使用許諾契 約に関す る ページ、ソ フ ト ウ ェ アの イ ン ス ト ール先を選択す る ページが表示 さ れます。2 件の使用許 諾契約に同意 し て く だ さ い。 イ ン ス ト ール先にはデフ ォ ル ト のデ ィ レ ク ト リ を使用す る こ と を推奨 し ます。

X-Ref Target - Figure 1-21

X-Ref Target - Figure 1-22

図 1-22 : ISE のエ ン ド ユーザー使用許諾契約

X-Ref Target - Figure 1-23

30 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

[Select Products to Install] のページが表示 さ れた ら 、[ISE Design Suite Product] を選択 し て [Next]

を ク リ ッ ク し ます。(SP605 キ ッ ト の場合、EDK ツールの ラ イ セ ン ス は含まれてい ませんが、 イ ン ス ト ール し てお く こ と を推奨 し ます)。 イ ン ス ト ール作業を続け ます。 こ の後に表示 さ れ る ダ イ ア ロ グ ボ ッ ク ス の指示にはすべてデフ ォル ト 設定のま まに し て、 イ ン ス ト ールを開始し ます。 イ ン ス ト ールには 30 分ほどかか り ます。 イ ン ス ト ールの完了間近に、図 1-26に示すダ イ ア ロ グボ ッ ク ス が表示 さ れます。[OK] を ク リ ッ ク し て く だ さ い。

X-Ref Target - Figure 1-24

図 1-24 : ISE のイ ン ス ト ール先デ ィ レ ク ト リ

X-Ref Target - Figure 1-25

図 1-25 : ISE Logic Edition の選択

X-Ref Target - Figure 1-26

ISE ツールの イ ン ス ト ールは、 も う すぐ完了 し ます。 次に、Microsoft Visual C++ の再配布可能 ラ イ ブ ラ リ の イ ン ス ト ールを求め る ダ イ ア ロ グボ ッ ク ス が表示 さ れます。 ザ イ リ ン ク ス の ISE ツールは

Microsoft Visual C++ 再配布可能ツールを使用す る ため、 使用許諾契約に同意 し て く だ さ い。

ISE Logic Edition の イ ン ス ト ールを完了す る には、 ラ イ セ ン ス を取得す る 必要があ り ます。

[Get My Purchased License] を選択 し て [Next] を ク リ ッ ク し ます (図 1-28)。

ウ ェ ブブ ラ ウ ザが起動 し 、 ザ イ リ ン ク ス ウ ェ ブサ イ ト の製品のダ ウ ン ロ ー ド お よ び ラ イ セ ン ス取 得ページが表示 さ れます。 ザ イ リ ン ク ス ラ イ セ ン ス コ ン フ ィ ギ ュ レーシ ョ ン マネージ ャ か ら のブ

ラ ウ ザ起動要求に対 し て [OK] を ク リ ッ ク し ます。

X-Ref Target - Figure 1-27

図 1-27 : Microsoft Visual C++ ラ イ ブ ラ リ のイ ン ス ト ール

X-Ref Target - Figure 1-28

図 1-28 : [Xilinx License Configuration Manager] ダ イ ア ロ グボ ッ ク ス

X-Ref Target - Figure 1-29

32 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日 既にア カ ウ ン ト があ る 場合は、 こ のキ ッ ト の注文時に受け取っ た電子 メ ールに記載のユーザー名 と パス ワー ド を使用 し てサ イ ン イ ン し ます。 こ の電子 メ ールを受け取っ ていない場合、 ま たは紛失 し た場合は、 ザ イ リ ン ク ス のテ ク ニ カルサポー ト ま でお問い合わせ く だ さ い。 http://japan.xilinx.com/support/techsup/tappinfo.htm

ア カ ウ ン ト に ロ グ イ ン 後、SP605用の ソ フ ト ウ ェ ア 製品 を 選択 し ま す。[ISE Design Suite Logic

Spartan-6 LX45T Device Locked Edition] のチ ェ ッ ク ボ ッ ク ス を オンに し ます。 こ の画面か ら 、

SP605 キ ッ ト に含まれ る ISE ソ フ ト ウ ェ アの製品番号が EF-ISE-SP605-LOG-DL であ る こ と がわ

か り ます。 使用す る 製品を選択 し 、[Generate Node Locked License] ボ タ ン を ク リ ッ ク し ます。

X-Ref Target - Figure 1-30

次に、 ホ ス ト ID を選択 し ます。 ラ ッ プ ト ッ プユーザーは、 デ ィ ス ク ID ま たは ワ イ ヤ レ ス イ ーサ ネ ッ ト カー ド のホ ス ト ID を選択で き ます。 ド ッ キ ン グ ス テーシ ョ ンに接続 し た ラ ッ プ ト ッ プで は、 選択で き る イ ーサネ ッ ト ホ ス ト ID が 3 つ存在す る 場合があ り ます。 こ の際 ド ッ キ ン グ ス テー シ ョ ンのホ ス ト ID を選択す る と 、 ラ ッ プ ト ッ プ を ド ッ キ ン グ さ せてい る と き に し か ラ イ セ ン ス が 認識 さ れません。ま た、ラ ッ プ ト ッ プ コ ン ピ ュ ー タ の RJ45 イ ーサネ ッ ト 接続のホ ス ト ID を選択す る こ と も 推奨で き ません。 こ れは イ ーサネ ッ ト アダプ タ の中には、 ネ ッ ト ワー ク に接続 さ れていな い と 電源が遮断 さ れ る も のがあ る ためです。 イ ーサネ ッ ト アダプ タ を選択す る 場合は、 ワ イ ヤ レ ス カー ド のホ ス ト ID を選択す る こ と を推奨 し ます。

X-Ref Target - Figure 1-31

34 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日 ホ ス ト ID の選択後、[Next] を ク リ ッ ク し て ラ イ セ ン ス を生成 し ます。

生成 さ れた ラ イ セ ン スは電子 メ ールで送付 さ れます。 こ の ラ イ セ ン ス を ソ フ ト ウ ェ アの イ ン ス ト ー ルに使用 し ます。[Next] を ク リ ッ ク し て く だ さ い。

X-Ref Target - Figure 1-32

X-Ref Target - Figure 1-33

36 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

[Xilinx License Configuration Manager] ダ イ ア ロ グ ボ ッ ク ス に戻 り 、[Copy License] ボ タ ン を ク

リ ッ ク し ます。

X-Ref Target - Figure 1-34

図 1-34 : [Congratulations] メ ッ セージ

X-Ref Target - Figure 1-35

図 1-35 : ラ イ セ ン ス を通知するザイ リ ン ク スから の電子 メ ール

Xilinx.lic フ ァ イ ルを保存 し たデ ィ レ ク ト リ に移動 し て、 ラ イ セ ン スフ ァ イ ルを選択 し ます。

X-Ref Target - Figure 1-36

図 1-36 : [Manage Xilinx Licenses] タ ブ

X-Ref Target - Figure 1-37

図 1-37 : Xilinx.lic フ ァ イルの選択

38 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日 ISE ソ フ ト ウ ェ ア ラ イ セ ン ス の イ ン ス ト ールが正常に完了 し ま し た。 正常完了を知 ら せ る ダ イ ア ロ グボ ッ ク ス (図 1-38) の [OK] を ク リ ッ ク し 、ザ イ リ ン ク ス ラ イ セ ン ス コ ン フ ィ ギ ュ レーシ ョ ンマ ネージ ャ を終了 し ます。 イ ン ス ト ール作業を続け ます。 ド ラ イ バ ソ フ ト ウ ェ ア設定ダ イ ア ロ グ ボ ッ ク ス (図 1-39) の [OK] を ク リ ッ ク し ます。 以上で 11.1 ISE ソ フ ト ウ ェ ア DVD の イ ン ス ト ールは完了ですが、 さ ら に ISE 11.3 ソ フ ト ウ ェ ア ア ッ プデー ト も イ ン ス ト ールす る 必要があ り ます。 ウ ェ ブサ イ ト か ら ではな く 、 キ ッ ト に同梱 さ れ た ISE 11.3 ア ッ プデー ト DVD を使用 し て イ ン ス ト ール し て く だ さ い。 し たがっ て、 こ こ では [Cancel] を ク リ ッ ク し ます (図 1-40)。

X-Ref Target - Figure 1-38

図 1-38 : ラ イ セ ン ス イ ン ス ト ールの正常終了

X-Ref Target - Figure 1-39

図 1-39 : ド ラ イバ ソ フ ト ウ ェ アの設定

X-Ref Target - Figure 1-40

図 1-40 : ア ッ プデー ト の確認

ISE 11.1 ソ フ ト ウ ェ アの イ ン ス ト ールを終了 し ます。[OK] を ク リ ッ ク し て く だ さ い (図 1-41)。 ISE 11.1 DVD を取 り 出 し 、ISE 11.3 ア ッ プデー ト DVD を挿入 し ます。 プ ロ グ ラ ムが自動的に起動 し ない場合は、DVD のデ ィ レ ク ト リ で xsetup.exe を ダブル ク リ ッ ク し 、 ア ッ プデー ト の イ ン ス ト ールを開始 し ます。 デフ ォ ル ト のデ ィ レ ク ト リ に イ ン ス ト ールす る こ と を 推奨 し ます。[Next] を ク リ ッ ク し ます。 通常、図 1-43のダ イ ア ロ グボ ッ ク ス が表示 さ れます。[Continue] を ク リ ッ ク し て く だ さ い。

X-Ref Target - Figure 1-41

図 1-41 : ISE 11.1 のイ ン ス ト ール完了

X-Ref Target - Figure 1-42

図 1-42 : ISE 11.3 ア ッ プデー ト

X-Ref Target - Figure 1-43

40 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日 図 1-44に示す よ う なア ッ プデー ト のオプシ ョ ンが表示 さ れますが、こ こ ではすべてのチ ェ ッ クボ ッ ク ス をオンの ま ま に し ます。 こ れ ら のア ッ プデー ト はすべて、ISE Logic Edition の使用、 ま たは

Spartan-6 FPGA のサポー ト に必要 と な り ます。[OK] を ク リ ッ ク し て く だ さ い。

起動中のザ イ リ ン ク ス ツールがあればすべて終了 し 、[OK] を ク リ ッ ク し ます (図 1-45)。

次に表示 さ れ る 2 つのダ イ ア ロ グボ ッ ク ス (図 1-46お よ び図 1-47) は、ア ッ プデー ト の進捗を示す も のです。 ア ッ プデー ト には、30分以上かか る 場合があ り ます。

ア ッ プデー ト が完了す る と 、図 1-47のダ イ ア ロ グボ ッ ク ス が表示 さ れますが、 こ こ では [No] を ク リ ッ ク し ます。 後ほ ど イ ン ス ト ールがすべて完了 し た時点で手動で再起動 し ます。

X-Ref Target - Figure 1-44

図 1-44 : 使用可能なア ッ プデー ト

X-Ref Target - Figure 1-45

図 1-45 : ザイ リ ン ク ス ツールの終了

X-Ref Target - Figure 1-46

図 1-46 : 必要な フ ァ イルの転送

X-Ref Target - Figure 1-47

図 1-48のダ イ ア ロ グボ ッ ク ス が表示 さ れ る 場合があ り ますが、無視 し て [OK] を ク リ ッ ク し ます。

ア ッ プデー ト の イ ン ス ト ールが完了 し ま し た (図 1-49)。[OK] を ク リ ッ ク し ます。

以上で、SP605 評価キ ッ ト をサポー ト する、Spartan-6 LX45T にデバ イ スが ロ ッ ク さ れた ISE Design

Suite : Logic Edition ソ フ ト ウ ェ アの イ ン ス ト ールはすべて完了し ま し た。シ ス テ ム を再起動 し て く だ

さ い。

ザ イ リ ン ク ス ソ フ ト ウ ェ アの イ ン ス ト ールお よ び ラ イ セ ン ス取得に関す る 詳細は、次の リ ン ク か ら

『ISE Design Suite 11 : イ ン ス ト ール、 ラ イ セ ン ス、 リ リ ース ノ ー ト 』 を参照 し て く だ さ い。

http://japan.xilinx.com/support/documentation/sw_manuals/xilinx11/irn.pdf

X-Ref Target - Figure 1-48

図 1-48 : fileset.txt フ ァ イル

X-Ref Target - Figure 1-49

42 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.0.1) 2009 年 12 月 2 日

その他のヘルプおよびサポー ト

サポー ト

製品 ラ イ セ ン ス ア カ ウ ン ト に含まれ る 製品について質問があ る 場合、 ま たは受け取っ た ラ イ セ ン ス 通知に誤 り があ る と 思われ る 場合は、 販売代理店あ る いは下記ア ド レ ス に電子 メ ールでお問い合わ せ く だ さ い。 カナダ、 米国、 南ア メ リ カ - [email protected] ヨ ー ロ ッ パ、 中東、 ア フ リ カ - [email protected] 日本を含むア ジ ア太平洋地域 - [email protected] 製品 ラ イ セン ス フ ァ イ ルの イ ン ス ト ールや使用方法な どに関 し てテ ク ニカルサポー ト が必要な場合 は、 ザ イ リ ン ク スのオン ラ イ ンテ ク ニカルサポー ト (japan.support.xilinx.com) へお問い合わせいた だけ ます。 ザ イ リ ン ク スのサポー ト サ イ ト では、 次の よ う な リ ソ ース を提供 し てい ます。 ソ フ ト ウ ェ ア、IP、 資料のア ッ プデー ト テ ク ニ カルサポー ト ウ ェ ブツールへのア ク セ ス 4,000 件以上の ソ リ ュ ーシ ョ ン を含む、 検索機能付 き のア ンサーデー タ ベース ユーザーフ ォー ラ ム

Warranty

THIS LIMITED WARRANTY applies solely to standard hardware development boards and standard hardware programming cables manufactured by or on behalf of Xilinx (“Development Systems”). Subject to the limitations herein, Xilinx warrants that Development Systems, when delivered by Xilinx or its authorized distributor, for ninety (90) days following the delivery date, will be free from defects in material and workmanship and will substantially conform to Xilinx publicly available specifications for such products in effect at the time of delivery. This limited warranty excludes: (i) engineering samples or beta versions of Development Systems (which are provided "AS-IS" without warranty); (ii) design defects or errors known as "errata"; (iii) Development Systems procured through unauthorized third parties; and (iv) Development Systems that have been subject to misuse, mishandling, accident, alteration, neglect, unauthorized repair or installation. Furthermore, this limited warranty shall not apply to the use of covered products in an application or environment that is not within Xilinx specifications or in the event of any act, error, neglect or default of Customer. For any breach by Xilinx of this limited warranty, the exclusive remedy of Customer and the sole liability of Xilinx shall be, at the option of Xilinx, to replace or repair the affected products, or to refund to Customer the price of the affected products. The availability of replacement products is subject to product discontinuation policies at Xilinx. Customer may not return product without first obtaining a customer return material authorization (RMA) number from Xilinx.

THE WARRANTIES SET FORTH HEREIN ARE EXCLUSIVE. XILINX DISCLAIMS ALL OTHER WARRANTIES, WHETHER EXPRESS, IMPLIED OR STATUTORY, INCLUDING, WITHOUT LIMITATION, ANY WARRANTY OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR NON-INFRINGEMENT, AND ANY WARRANTY THAT MAY ARISE FROM COURSE OF DEALING, COURSE OF PERFORMANCE, OR USAGE OF

TRADE. (2008.10)

Do not throw Xilinx products marked with the “crossed out wheelie bin” in the trash. Directive 2002/96/EC on waste electrical and electronic equipment (WEEE) requires the separate collection of WEEE. Your cooperation is essential in ensuring the proper management of WEEE and the protection of the environment and human health from potential effects arising from the presence of hazardous substances in WEEE. Return the marked products to Xilinx for proper disposal. Further information and instructions for free-of-charge return available at:

44 japan.xilinx.com Spartan-6/SP605 ス タ ー ト ア ッ プガ イ ド UG525 (v1.1) 2009 年 12 月 2 日
