直列回路、並列回路の計算1

名前

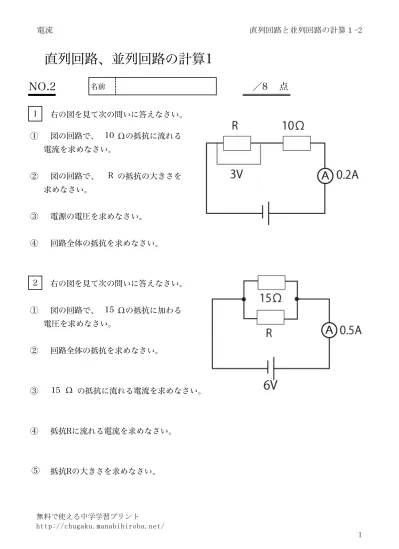

右の図を見て次の問いに答えなさい。

① 図の回路で、 Ωの抵抗に流れる 電流を求めなさい。

② 図の回路で、 の抵抗の大きさを 求めなさい。

③ 電源の電圧を求めなさい。

④ 回路全体の抵抗を求めなさい。

右の図を見て次の問いに答えなさい。

① 図の回路で、 Ωの抵抗に加わる 電圧を求めなさい。

② 回路全体の抵抗を求めなさい。

③ の抵抗に流れる電流を求めなさい。

④ 抵抗Rに流れる電流を求めなさい。

抵抗Rの大きさを求めなさい。

10

NO.2

1

 R

2

15

15 Ω

⑤

電流 直列回路と並列回路の計算１-2

無料で使える中学学習プリント

http://chugaku.manabihiroba.net/

2

解答

①

② 抵抗＝電圧 電流

③ Ωにかかる電圧

④

①

② 抵抗＝電圧 電流

③

④ 1

0.2 A

3 0.2 = 15 Ω

Ω

V 3 + 2 = 5 V

10 0.2 10 = 2

5 0.2 = 25

2

6 V

6 = 12 Ω

6 15 = 0.4 A

0.5

A 0.5 - 0.4 = 0.1

Ω

⑤ 6 0.1 = 60
