CISCO SYSTEMS 出版履歴 170 WEST TASMAN
SAN JOSE、CA、95134 改訂 C.01 2020 年 10 月 30 日
Cisco HyperFlex
シャーシ正面図 . . . .4 シャーシの背面図 . . . .5
ベースノードの標準機能と特長 . . . 6
HyperFlex HXAF220c M5 ノードの構成 . . . 9
ステップ1 サーバ SKU を確認する . . . 10 ステップ2 CPU を選択する . . . 11 ステップ3 メモリを選択する . . . 17 ステップ4 RAID コントローラを選択する . . . 22SAS HBA（内蔵 HDD/SSD/JBOD のサポート） . . . 22
ステップ5 ドライブを選択する. . . 23 ステップ6 PCIe オプション カードを選択する. . . 26 ステップ7 GPU カードを選択する（オプション）. . . 28 ステップ8 電源ユニットを注文する . . . 29 ステップ9 電源コードを選択する . . . 30 ステップ10 [ アクセサリ（Accessories）] を選択します . . . 33 ステップ11 セキュリティ デバイスを選択する（オプション） . . . 34 ステップ12 工具不要レール キットとオプションのリバーシブルなケーブル マネジメント アームを選択する . . . 35 ステップ13 ハイパーバイザ / ホスト オペレーティング システムを選択する . . . 36 ステップ14 HX Data Platform ソフトウェアを選択する . . . 38 ステップ15 インストール サービスを選択する . . . 39 ステップ16 サービスおよびサポート レベルを選択する. . . 40
オプションの手順 - ラックを選択する . . . 45
オプションの手順 - PDU を選択する . . . 46
参考資料 . . . 47
ハイパーコンバージド システム . . . 47 シャーシ . . . 48 ブロック図 . . . 49 シリアル ポートの詳細 . . . 50 アップグレード関連と保守関連部品 . . . 51 ラック . . . 52 PDU . . . 53 KVM ケーブル . . . 54販売終了（EOL）製品 . . . 55
技術仕様 . . . 57
寸法と重量 . . . 57 電力仕様 . . . 58概要
Cisco HyperFlex™ システムは、ハイパーコンバージド システムのデザインが持つ力を最大限に活用できま す。エンドツーエンドのソフトウェアデファインド インフラストラクチャをベースとするこのシステムで は、Cisco Unified Computing System（Cisco UCS）サーバによるソフトウェアデファインド コンピューティ ング、強力な Cisco HX Data Platform を利用したソフトウェアデファインド ストレージ、そして Cisco Application Centric Infrastructure（Cisco ACI™）とスムーズに統合できる Cisco UCS ファブリックによるソ フトウェアデファインド ネットワーキングが 1 つに統合されています。こうしたテクノロジーにより接続 とハードウェア管理を一元化することで、統合されたリソース プールをビジネス ニーズに合わせて提供で きる、適応性の高い統合クラスタが実現します。

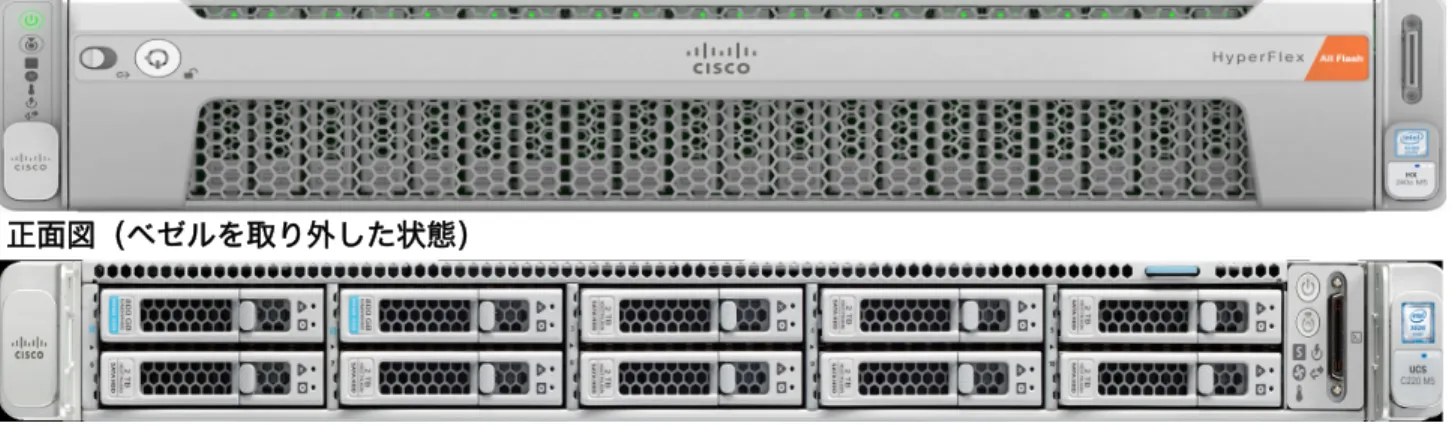

図 1 に Cisco HyperFlex HXAF220c M5 ノードを示します。
HXAF220c M5 サーバは、Intel® Xeon® プロセッサ スケーラブル ファミリ、24 個の DIMM スロット、128GB から 3TB までの構成オプションに対応した DRAM、およびキャッシュ ドライブとキャパシティ ドライブの オール フラッシュ フットプリントを搭載した 1U フォーム ファクタで、Cisco HyperFlex ポートフォリオの 機能を拡充し、可用性とパフォーマンスに優れたストレージを実現します。
最新のアップデートで、最新の第 2 世代 Intel® Xeon® スケーラブル プロセッサ、2933 MHz DDR4 メモリの サポートが含まれています。
図 1 Cisco HyperFlex HXAF220c M5 ノード
正面図（ベゼルを取り付けた状態）
背面図
詳細図
シャーシ正面図

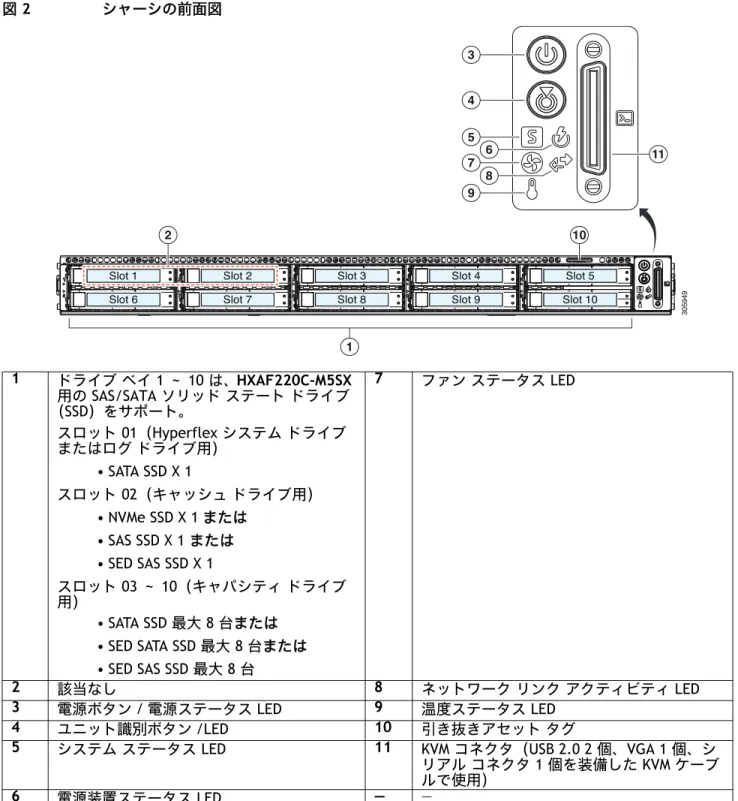

図 2 Cisco HyperFlex HXAF220c M5 ノードの正面図を示します。
図 2 シャーシの前面図 1 ドライブ ベイ 1 ～ 10 は、HXAF220C-M5SX 用の SAS/SATA ソリッド ステート ドライブ （SSD）をサポート。 スロット 01（Hyperflex システム ドライブ またはログ ドライブ用） • SATA SSD X 1 スロット 02（キャッシュ ドライブ用） • NVMe SSD X 1 または • SAS SSD X 1 または • SED SAS SSD X 1 スロット 03 ～ 10（キャパシティ ドライブ 7 ファン ステータス LED Slot 1 Slot 2 Slot 7 Slot 3 Slot 8 Slot 4 Slot 9 Slot 5 Slot 10 Slot 6 2 10 3 4 5 11 7 9 6 8 1 305949
シャーシの背面図
図 3 に、背面パネルの外部機能を示します。 図 3 シャーシの背面図 1 モジュール型 LAN on Motherboard（mLOM） カード ベイ（x16） 7 背面ユニット識別ボタン /LED 2 USB 3.0 ポート（2 個） 8 電源装置（2、1+1 として冗長） 3 デュアル 1/10 GE ポート（LAN1 と LAN2） LAN1 は左コネクタ、 LAN2 は右コネクタ 9 PCIe ライザ 2（スロット 2）（ハーフハイト、 x16） 注 : PCIe ライザ 2 を使用するには、デュアル CPU 構成が必要です。 4 VGA ビデオ ポート（DB-15） 10 PCIe ライザ 1（スロット 1）（フルハイト、 x16） 5 1 GE 管理専用ポート 11 デュアルホール アース ラグ用ネジ穴 6 シリアル ポート（RJ-45 コネクタ） — — mLOM PCIe 01 PCIe 02 PSU 01 PSU 02 10 9 11 305951 1 2 3 4 5 6 7 8ベースノードの標準機能と特長
表 1 HXAF220c M5 ベース ノードの機能と特徴を示します。特定の特徴や機能を実現するためのシステムの 構成（プロセッサ数、ディスク ドライブ、メモリ容量など）については、HyperFlex HXAF220c M5 ノード の構成（9 ページ） を参照してください。 表 1 機能および特長 機能 / 特長 説明 シャーシ 1 ラック ユニット（1RU）シャーシCPU 1 つまたは 2 つの Intel® Xeon® スケーラブルファミリの CPU、または第 2 世代
Intel® Xeon® スケーラブルファミリの CPU
チップセット Intel® C621 シリーズ チップセット
メモリ Registered ECC DDR4 DIMM（RDIMM）、Load-Reduced DIMM（LRDIMM）、またはシ リコン貫通電極（TSV）DIMM モジュール用スロット X 24
マルチビット エ
ラー保護 このサーバはマルチビット エラー保護をサポートします。
ビデオ Cisco Integrated Management Controller（CIMC）は、ASPEED Pilot 4 ビデオ / グ ラフィックコントローラを使用してビデオを提供。 ■ ハードウェア アクセラレーションを備えた内蔵 2D グラフィックス コア ■ 合計 512 MB の DDR4 メモリ、Matrox ビデオ メモリ専用の 16 MB。 ■ 最大 1920 X 1200 X 32 bpp/60 Hz までのディスプレイ解像度をサポート ■ 高速な内蔵 24 ビット RAMDAC ■ シングル レーンの PCI-Express ホスト インターフェイス ■ eSPI プロセッサから BMC へのアクセスをサポート 電源サブシステム 以下のホットスワップ可能な 1 台または 2 台の電源ユニット ■ 770 W (AC) ■ 1050 W (AC) ■ 1050 W (DC) ■ 1600 W
拡張スロット ■ ライザ 1（CPU 1 で制御）： • フルハイト プロファイル、3/4 レングス、x24 コネクタ、スロット（x16 レーン）X 1 ■ ライザー 2（CPU 2 で制御）： • x24 コネクタと x16 レーンを備えたハーフハイト プロファイル、ハーフレ ングススロット X 1 注 : PCIe ライザ 2 を使用するには、デュアル CPU 構成が必要です。 ■ SAS HBA 専用スロット（図 6（48 ページ） を参照）
• 内蔵スロットは Cisco 12G SAS HBA 用に予約されています。
インターフェイス ■ 背面パネル
• 1Gbase RJ-45 管理ポート（Marvell 88E6176）X 1
• 10Gbase-T LOM ポート（マザーボードに Intel X550 コントローラを搭載） X 2 • RS-232 シリアル ポート（RJ45 コネクタ）X 1 • DB15 VGA コネクタ × 1 • USB 3.0 ポートコネクタ X 2 • 各種のインターフェイス カードを搭載できるフレキシブル モジュール型 LAN on Motherboard（mLOM）スロット X 1 ■ 前面パネル • KVM コンソールコネクタ X 1（USB 2.0 コネクタ X 2、VGA DB15 ビデオコ ネクタ X 1、シリアルポート（RS232）RJ45 コネクタ X 1 を装備） 内部ストレージ デ バイス ■ 次のように、最大 10 台のドライブを前面パネルのドライブベイに取り付けます。
• 最大 8 台の SATA SSD または最大 8 台の SED SATA/SAS SSD（キャパシティ用） • NVMe SSD X 1 または SAS SSD X 1 または SED SAS SSD X 1（キャッシング用） • SATA SSD X 1（HyperFlex 動作用システムドライブ）
■ M.2 SATA SSD X 1 の M.2 モジュール用マザーボード上のミニストレージ モ ジュール コネクタは、次の用途向けです。
• ESXi ハイパーバイザ ブートおよび HyperFlex ストレージコントローラ VM
■ 次の目的に使用される PCIe ライザー 1 マイクロ SD カード用のソケット X 1：
• マイクロ SD カードは、Host Upgrade Utility（HUU）などのユーティリ ティ専用のローカルリソースとして機能します。ファイル共有
（NFS/CIFS）からイメージを取得し、後で使用するためにカードにアップ ロードできます。

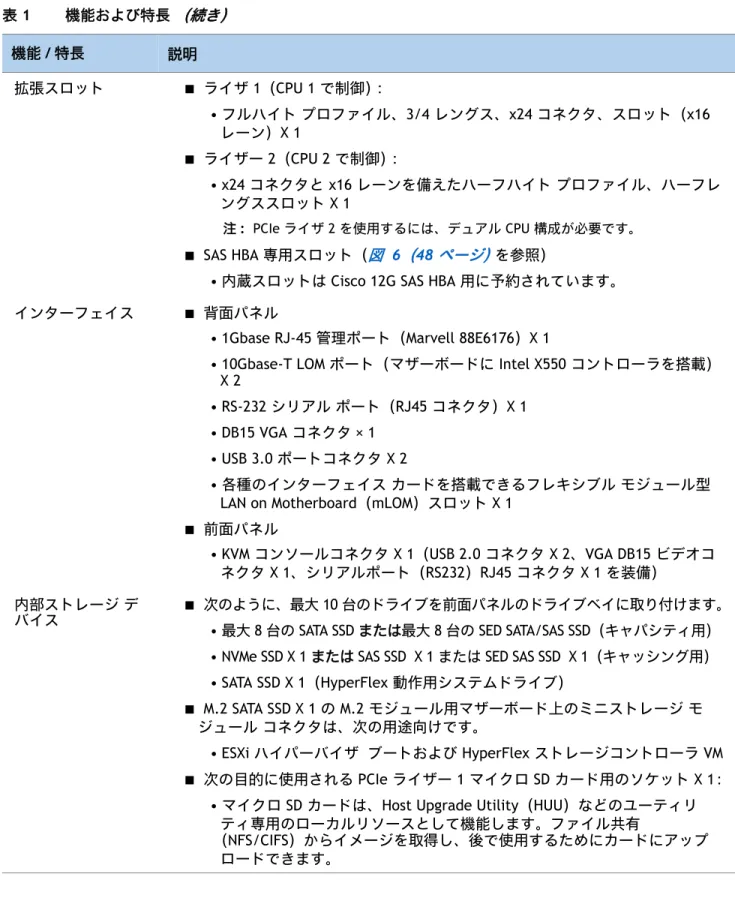

表 1 機能および特長 （続き）
組み込み管理プロ
セッサ Cisco Integrated Management Controller（CIMC）ファームウェアを実行するベースボード管理コントローラ（BMC）。 CIMC の設定に応じて、1GE 管理専用ポート、1GE/10GE LOM ポート、または Cisco 仮想インターフェイスカード（VIC）を介して CIMC にアクセスできます。 CIMC はサーバ内の特定のコンポーネント（Cisco 12G SAS HBA など）を管理しま す。
ストレージ コント
ローラ Cisco 12G SAS HBA（JBOD/ パス スルーモード）
■ 最大 10 台の SAS/SATA 内蔵ドライブをサポートします。 ■ 専用の RAID コントローラスロットに装着します。 モジュール型 LAN on Motherboard （mLOM）スロット マザーボードの mLOM 専用スロットには、次のカードを柔軟に装着できます。 ■ Cisco 1457 クアッド ポート仮想インターフェイス カード（10GE/25GE）
■ クアッドポート Intel i350 1GbE RJ45 ネットワーク インターフェイス カード （NIC） 注 : ■ 1387 VIC は、6300 シリーズ ファブリック インターコネクトとのネイティブ 接続をサポートしています。 ■ 1387 で 6200 シリーズ FI をサポートするには、1387 と互換性のある 10G QSA をお買い求めください。 ■ 1387 では、ブレークアウトケーブルは使用できません。 ■ 6300 シリーズのファブリック インターコネクトの接続では 10GE を使用で きません。 追加の NIC（オプ ション） マザーボードの PCIe スロット 1 と PCIe スロット 2 には、次のカードを柔軟に装着できます。 ■ Intel X550-T2 デュアル ポート 10GBASE-T ■ Intel XXV710-DA2 デュアル ポート 25GE NIC ■ Intel i350 クアッド ポート 1GBASE-T
表 1 機能および特長 （続き）
HyperFlex HXAF220c M5 ノードの構成
このシステムのほとんどの部分は固定構成です。Cisco HXAF220c M5 ノードの構成を確認または変更する場 合は、次の手順に従ってください。 ■ ステップ 1 サーバ SKU を確認する10ページ ■ ステップ 2 CPU を選択する11ページ ■ ステップ 3 メモリを選択する17ページ ■ ステップ 4 RAID コントローラを選択する22ページ ■ ステップ 5 ドライブを選択する23ページ ■ ステップ 6 PCIe オプション カードを選択する26ページ ■ ステップ 7 GPU カードを選択する（オプション）28ページ ■ ステップ 8 電源ユニットを注文する29ページ ■ ステップ 9 電源コードを選択する30ページ ■ ステップ 10 [アクセサリ（ACCESSORIES）] を選択します33ページ ■ ステップ 11 セキュリティ デバイスを選択する（オプション）34ページ ■ ステップ 12 工具不要レール キットとオプションのリバーシブルなケーブル マネジメント アームを選択する35ページ ■ ステップ 13 ハイパーバイザ/ホスト オペレーティング システムを選択する36ページ ■ ステップ 14 HX Data Platform ソフトウェアを選択する38ページ ■ ステップ 15 インストール サービスを選択する39ページ ■ ステップ 16 サービスおよびサポート レベルを選択する40ページ ■ オプションの手順 - ラックを選択する（45 ページ） ■ オプションの手順 - PDU を選択する（46 ページ）ステップ1
サーバ SKU を確認する
サーバのベース型番 ID（PID）を確認します（表 2 を参照）。 HXAF220c M5SX ノード： ■ 1 台または 2 台の電源ユニット、1 基または 2 基の CPU、推奨メモリサイズ、キャッシング用 SSD 1 台、システムログ用 SSD 1 台、最大 8 台のキャパシティ用 SSD、VIC mLOM カード X 1、 M.2 SATA SSD 1 台、マイクロ SD カード X 1 の構成が必要です。■ HX-FI-6248UP および HX-FI-6296UP と接続するために、10G QSA を選択するオプションがあり ます。 ■ GPU カード、レール キットなどのオプションがあります。 表 2 HXAF220c M5 ノードの PID 製品 ID（PID） 説明 HXAF-M5S-HXDP このバンドル型番（MLB）は、サーバ ノード（HXAF220c-M5SX および HXAF240C-M5SX）と HXDP ソフトウェアスペア PID で構成されています。 HXAF220c-M5SX1 注： 1. この型番は、承認済みバンドル以外で購入することはできません（MLB で注文する必要があります）。 HXAF220c M5 ノード（CPU X 1 または 2、メモリ、SSD（データストレージ用）X 8、SSD（システム / ログ用）X 1、SSD（キャッシング用）X 1、電源ユニット X 2、M.2 SATA SSD X 1、マイクロ SD カード X 1、VIC mLOM カード X 1、PCIe カー ドなし、レールキットなし） HXAF2X0C-M5S このバンドル型番（MLB）は、サーバノード（HXAF220C-M5SX および HXAF240C-M5SX）、ファブリック インターコネクト（HX-FI-6248UP、 HX-FI-6296UP、HX-FI-6332、HX-FI-6332-16UP）、および HXDP ソフトウェアスペ ア PID で構成されます。 注 : 注：以降の手順に従い、必要なコンポーネントでノードを構成してくださ い。
ステップ2
CPU を選択する
CPU の標準機能は次のとおりです。
■ Intel® Xeon® プロセッサ スケーラブル ファミリの CPU および第 2 世代 Intel® Xeon® スケーラ
ブルファミリの CPU ■ CPU あたり 8 コアから 28 コアまで ■ Intel® C621 シリーズ チップセット ■ 最大 38.5 MB のキャッシュ サイズ CPU を選択する 使用可能な CPU を 表 3 に示します。 表 3 使用可能な CPU 製品 ID（PID） クロック周波数 （GHz） 消費電力 （W） キャッ シュサ イズ （MB） コア （GT/s）UPI1 リンク サポートす る DDR4 DIMM の最 大クロック （MHz） ワークロード / プロセッサ タイプ
シスコ推奨の CPU（第 2 世代 Intel® Xeon® プロセッサ）
HX-CPU-I8276 2.2 165 38.50 36 3 X 10.4 2933 Oracle、SAP
HX-CPU-I8260 2.4 165 35.75 24 3 X 10.4 2933 Microsoft Azure Stack
HX-CPU-I6262V 1.9 135 33.00 24 3 X 10.4 2400 仮想サーバ インフラストラ
クチャまたは VSI
HX-CPU-I6248R 3.0 205 35.75 24 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6248 2.5 150 27.50 20 3 X 10.4 2933 VDI、Oracle、SQL、
Microsoft Azure Stack
HX-CPU-I6238R 2.2 165 38.50 36 2 X 10.4 2933 Oracle、SAP（2 ソケット
TDI のみ）、Microsoft Azure Stack
HX-CPU-I6238 2.1 140 30.25 22 3 X 10.4 2933 SAP
HX-CPU-I6230R 2.1 150 35.75 26 2 X 10.4 2933 仮想サーバ インフラストラ
クチャ、データ保護、ビッ グデータ、Splunk、 Microsoft Azure Stack
HX-CPU-I6230 2.1 125 27.50 20 3 X 10.4 2933 ビッグデータ、仮想化
HX-CPU-I5220R 2.2 125 35.75 24 2 X 10.4 2666 仮想サーバ インフラストラ
クチャ、Splunk、Microsoft Azure Stack
HX-CPU-I5218R 2.1 125 27.50 20 2 X 10.4 2666 仮想サーバ インフラストラ クチャ、データ保護、ビッ グデータ、Splunk、スケー ルアウト オブジェクト スト レージ、Microsoft Azure Stack
HX-CPU-I5218 2.3 125 22.00 16 2 X 10.4 2666 仮想化、Microsoft Azure
Stack、Splunk、データ保護 HX-CPU-I4216 2.1 100 22.00 16 2 X 9.6 2400 データ保護、スケール アウ ト ストレージ HX-CPU-I4214R 2.4 100 16.50 12 2 X 9.6 2400 データ保護、Splunk、ス ケールアウト オブジェクト ストレージ、Microsoft Azure Stack HX-CPU-I4214 2.2 85 16.50 12 2 X 9.6 2400 データ保護、スケール アウ ト ストレージ HX-CPU-I4210R 2.4 100 13.75 10 2 X 9.6 2400 仮想サーバ インフラストラ クチャ、データ保護、ビッ グデータ、Splunk HX-CPU-I4210 2.2 85 13.75 10 2 X 9.6 2400 仮想化、ビッグデータ、 Splunk 8000 シリーズ プロセッサ
HX-CPU-I8280L 2.7 205 38.50 36 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I8280 2.7 205 38.50 36 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I8276L 2.2 165 38.50 36 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I8276 2.2 165 38.50 36 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I8270 2.7 205 35.75 26 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I8268 2.9 205 35.75 24 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I8260Y 2.4 165 35.75 24/20/
16 3 X 10.4 2933 第 2 世代 Intel® Xeon® HX-CPU-I8260L 2.3 165 35.75 24 3 X 10.4 2933 第 2 世代 Intel® Xeon®

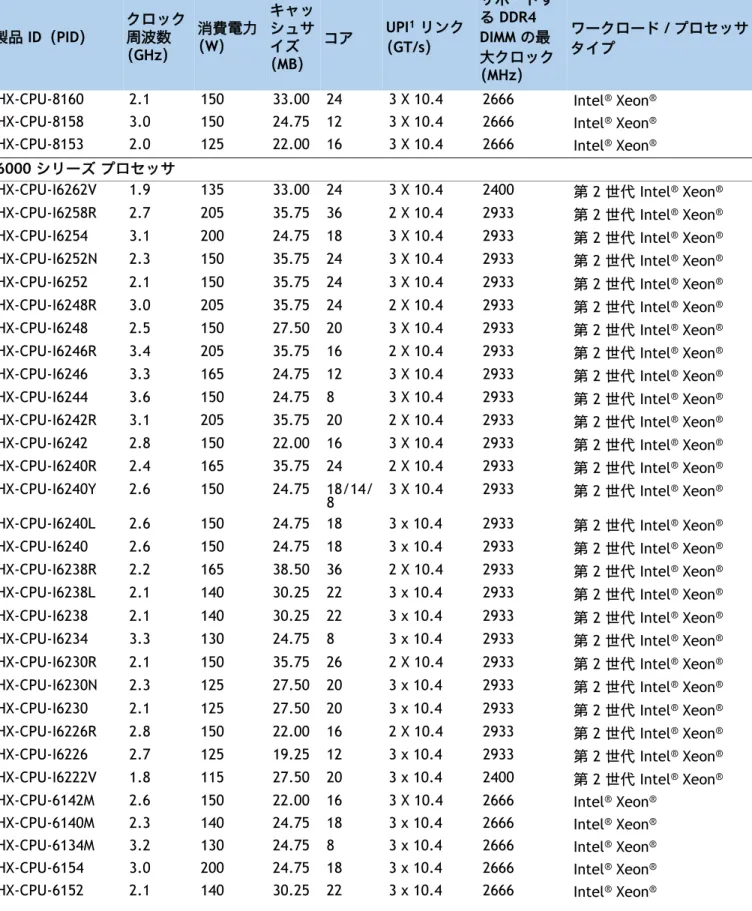

表 3 使用可能な CPU 製品 ID（PID） クロック周波数 （GHz） 消費電力 （W） キャッ シュサ イズ （MB） コア （GT/s）UPI1 リンク サポートす る DDR4 DIMM の最 大クロック （MHz） ワークロード / プロセッサ タイプ
HX-CPU-8160 2.1 150 33.00 24 3 X 10.4 2666 Intel® Xeon®
HX-CPU-8158 3.0 150 24.75 12 3 X 10.4 2666 Intel® Xeon®
HX-CPU-8153 2.0 125 22.00 16 3 X 10.4 2666 Intel® Xeon®
6000 シリーズ プロセッサ
HX-CPU-I6262V 1.9 135 33.00 24 3 X 10.4 2400 第 2 世代 Intel® Xeon®
HX-CPU-I6258R 2.7 205 35.75 36 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6254 3.1 200 24.75 18 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6252N 2.3 150 35.75 24 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6252 2.1 150 35.75 24 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6248R 3.0 205 35.75 24 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6248 2.5 150 27.50 20 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6246R 3.4 205 35.75 16 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6246 3.3 165 24.75 12 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6244 3.6 150 24.75 8 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6242R 3.1 205 35.75 20 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6242 2.8 150 22.00 16 3 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6240R 2.4 165 35.75 24 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6240Y 2.6 150 24.75 18/14/
8 3 X 10.4 2933 第 2 世代 Intel® Xeon® HX-CPU-I6240L 2.6 150 24.75 18 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6240 2.6 150 24.75 18 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6238R 2.2 165 38.50 36 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6238L 2.1 140 30.25 22 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6238 2.1 140 30.25 22 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6234 3.3 130 24.75 8 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6230R 2.1 150 35.75 26 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6230N 2.3 125 27.50 20 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6230 2.1 125 27.50 20 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6226R 2.8 150 22.00 16 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6226 2.7 125 19.25 12 3 x 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I6222V 1.8 115 27.50 20 3 x 10.4 2400 第 2 世代 Intel® Xeon®
HX-CPU-6142M 2.6 150 22.00 16 3 X 10.4 2666 Intel® Xeon®
HX-CPU-6140M 2.3 140 24.75 18 3 x 10.4 2666 Intel® Xeon®

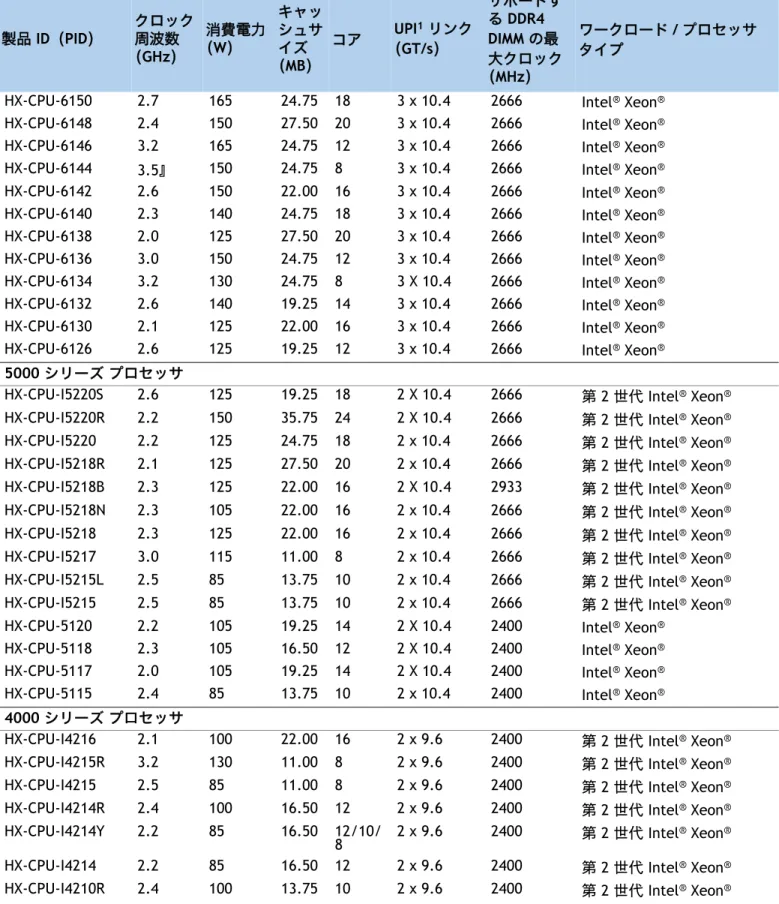

表 3 使用可能な CPU 製品 ID（PID） クロック周波数 （GHz） 消費電力 （W） キャッ シュサ イズ （MB） コア （GT/s）UPI1 リンク サポートす る DDR4 DIMM の最 大クロック （MHz） ワークロード / プロセッサ タイプ
HX-CPU-6150 2.7 165 24.75 18 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6148 2.4 150 27.50 20 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6146 3.2 165 24.75 12 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6144 3.5』 150 24.75 8 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6142 2.6 150 22.00 16 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6140 2.3 140 24.75 18 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6138 2.0 125 27.50 20 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6136 3.0 150 24.75 12 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6134 3.2 130 24.75 8 3 X 10.4 2666 Intel® Xeon®
HX-CPU-6132 2.6 140 19.25 14 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6130 2.1 125 22.00 16 3 x 10.4 2666 Intel® Xeon®
HX-CPU-6126 2.6 125 19.25 12 3 x 10.4 2666 Intel® Xeon®
5000 シリーズ プロセッサ
HX-CPU-I5220S 2.6 125 19.25 18 2 X 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5220R 2.2 150 35.75 24 2 X 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5220 2.2 125 24.75 18 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5218R 2.1 125 27.50 20 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5218B 2.3 125 22.00 16 2 X 10.4 2933 第 2 世代 Intel® Xeon®
HX-CPU-I5218N 2.3 105 22.00 16 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5218 2.3 125 22.00 16 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5217 3.0 115 11.00 8 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5215L 2.5 85 13.75 10 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-I5215 2.5 85 13.75 10 2 x 10.4 2666 第 2 世代 Intel® Xeon®
HX-CPU-5120 2.2 105 19.25 14 2 X 10.4 2400 Intel® Xeon®
HX-CPU-5118 2.3 105 16.50 12 2 X 10.4 2400 Intel® Xeon®
HX-CPU-5117 2.0 105 19.25 14 2 X 10.4 2400 Intel® Xeon®

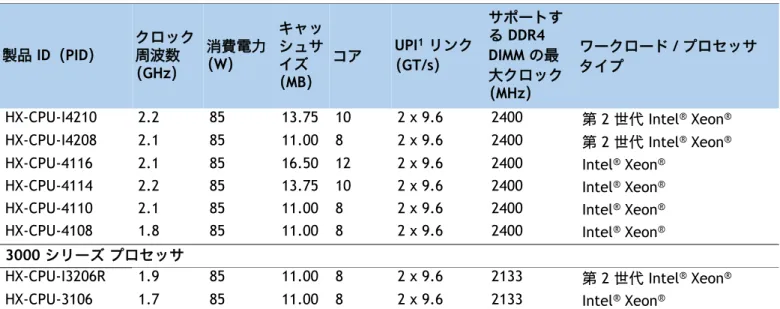

表 3 使用可能な CPU 製品 ID（PID） クロック周波数 （GHz） 消費電力 （W） キャッ シュサ イズ （MB） コア （GT/s）UPI1 リンク サポートす る DDR4 DIMM の最 大クロック （MHz） ワークロード / プロセッサ タイプ
動作確認済みの構成 (1) 1-CPU 構成： ■ 表 3（11 ページ） から CPU を 1 つ選択します。 (2) 2-CPU 構成： ■ 表 3（11 ページ） から同一仕様の CPU を 2 つ選択します。 ■ 2 CPU デュアル ソケット構成では、少なくとも 8 コアの CPU が必要です。 ■ ライザー カード 2 および PCIe スロット 2 に必要なデュアル ソケット
HX-CPU-I4210 2.2 85 13.75 10 2 x 9.6 2400 第 2 世代 Intel® Xeon®
HX-CPU-I4208 2.1 85 11.00 8 2 x 9.6 2400 第 2 世代 Intel® Xeon®
HX-CPU-4116 2.1 85 16.50 12 2 x 9.6 2400 Intel® Xeon®
HX-CPU-4114 2.2 85 13.75 10 2 x 9.6 2400 Intel® Xeon®
HX-CPU-4110 2.1 85 11.00 8 2 x 9.6 2400 Intel® Xeon®
HX-CPU-4108 1.8 85 11.00 8 2 x 9.6 2400 Intel® Xeon®
3000 シリーズ プロセッサ
HX-CPU-I3206R 1.9 85 11.00 8 2 x 9.6 2133 第 2 世代 Intel® Xeon®
HX-CPU-3106 1.7 85 11.00 8 2 x 9.6 2133 Intel® Xeon®
注：
1. UPI = Ultra Path インターコネクト。2 ソケット サーバでは、CPU が 3 つの UPI をサポートしている場合で も、2 つの UPI のパフォーマンスのみサポートします。
注 :
■ 1-CPU 構成は、CPU 型番 HX-CPU-4114 以降でのみサポートされています。
HX-CPU-3106、HX-CPU-4108、HX-CPU-4110 はプロセッサのコア数が少ないた め、1-CPU 構成はサポートされていません。
■ 1-CPU は、ライザー カード 2 または 2 番目の PCIe スロットをサポートしません。
■ 1-CPU は NVMe または OPTANE CACHE ドライブをサポートしません。
表 3 使用可能な CPU 製品 ID（PID） クロック周波数 （GHz） 消費電力 （W） キャッ シュサ イズ （MB） コア （GT/s）UPI1 リンク サポートす る DDR4 DIMM の最 大クロック （MHz） ワークロード / プロセッサ タイプ
■ NVMe または Optane CACHE ドライブに必要なデュアル ソケット
注意：
■ HX-CPU-I6242R、I6248R、I6246R、I6258R は、より高い電力で動作し、パッケー
ジ ケース温度要件が低くなります。製品が最大周囲温度 30°C を超えない環境に
ステップ3
メモリを選択する

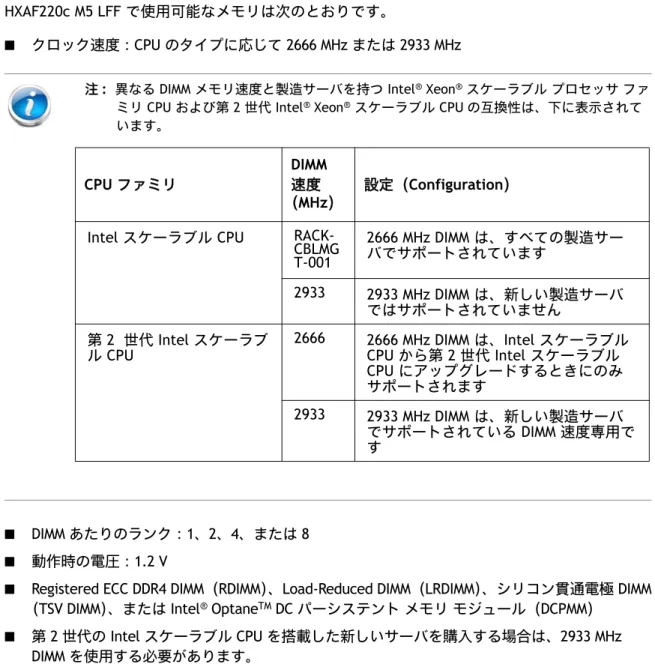

HXAF220c M5 LFF で使用可能なメモリは次のとおりです。
■ クロック速度：CPU のタイプに応じて 2666 MHz または 2933 MHz
■ DIMM あたりのランク：1、2、4、または 8
■ 動作時の電圧：1.2 V
■ Registered ECC DDR4 DIMM（RDIMM）、Load-Reduced DIMM（LRDIMM）、シリコン貫通電極 DIMM （TSV DIMM）、または Intel® OptaneTM DC パーシステント メモリ モジュール（DCPMM）
■ 第 2 世代の Intel スケーラブル CPU を搭載した新しいサーバを購入する場合は、2933 MHz
DIMM を使用する必要があります。
図 4 に示されているように、メモリは、CPU あたり 6 個のメモリチャネルと、チャネルあたり
最大 2 個の DIMM で構成されます。
注 : 異なる DIMM メモリ速度と製造サーバを持つ Intel® Xeon® スケーラブル プロセッサ ファ
ミリ CPU および第 2 世代 Intel® Xeon® スケーラブル CPU の互換性は、下に表示されて
います。
CPU ファミリ
DIMM 速度
（MHz） 設定（Configuration）
Intel スケーラブル CPU
RACK-CBLMG T-001 2666 MHz DIMM は、すべての製造サー バでサポートされています 2933 2933 MHz DIMM は、新しい製造サーバ ではサポートされていません 第 2 世代 Intel スケーラブ
ル CPU 2666 2666 MHz DIMM は、Intel スケーラブル CPU から第 2 世代 Intel スケーラブル CPU にアップグレードするときにのみ サポートされます
2933 2933 MHz DIMM は、新しい製造サーバ
でサポートされている DIMM 速度専用で す

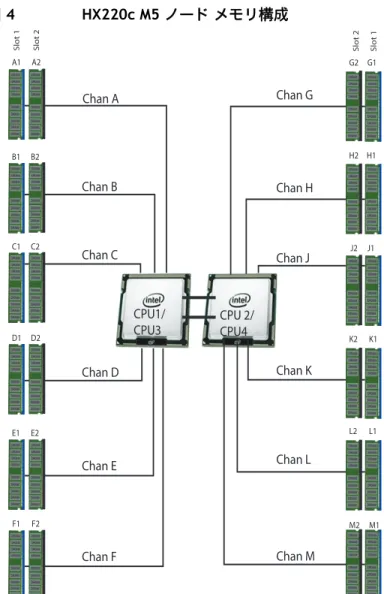

図 4 HX220c M5 ノード メモリ構成
CPU 2/ CPU4
48 DIMMS total (24 in the lower bay with CPU1 and CPU2 and 24 in the upper bay with CPU3 and CPU4) 6 memory channels per CPU,
up to 2 DIMMs per channel
A1 A2 B1 B2 E1 E2 Chan B Chan C Chan D Chan A Chan E Chan F Chan H Chan J Chan L Chan M F1 F2 CPU1/ CPU3 Slot 2
Slot 1 Slot 2 Slot 1
H2 H1 J2 J1 L2 L1 M2 M1 Chan G G2 G1 Chan K K2 K1 C1 C2 D1 D2
DIMM の選択 動作確認済みの構成 (1) 1-CPU 構成 ■ 1 ～ 12 個の DIMM を選択します。 注 : メモリミラーリング機能は、HyperFlex ノードではサポートされていません。 表 4 使用可能な DDR4 DIMM
製品 ID（PID） PID の説明 電圧 ランク / DIMM
HX MR 128G8RS H 128 GB DDR4-2666-MHz TSV-RDIMM/8R/x4 1.2 V 8 HX-ML-X64G4RS-H 64 GB DDR4-2666-MHz LRDIMM/4R/x4 1.2 V 4 HX MR X32G2RS H 32 GB DDR4-2666-MHz RDIMM/2R/x4 1.2 V 2 HX MR X16G1RS H 16 GB DDR4-2666-MHz RDIMM/1R/x4 1.2 V 1 HX-ML-128G4RT-H 128 GB DDR4-2933-MHz LRDIMM/4Rx4（16Gb） 1.2 V 4 HX-ML-X64G4RT-H 64 GB DDR4-2933-MHz LRDIMM/4Rx4（8Gb） 1.2 V 4 HX-MR-X64G2RT-H 64 GB DDR4-2933-MHz RDIMM/2Rx4（16Gb） 1.2 V 2 HX-MR-X32G2RT-H 32 GB DDR4-2933-MHz RDIMM/2Rx4（8 Gb） 1.2 V 2 HX-MR-X16G1RT-H 16 GB DDR4-2933-MHz RDIMM/1Rx4（8Gb） 1.2 V 1 Intel® パーシステント メモリ製品
UCS-MP-512 G-A0 ntel Optane DC Persistent Memory, 512GB, 2666MHz UCS-MP-256 G-A0 Intel Optane DC Persistent Memory, 256GB, 2666MHz UCS-MP-128GS-A0 Intel Optane DC Persistent Memory, 128GB, 2666MHz Intel® パーシステント メモリ製品動作モード
UCS-DCPMM-AD Intel Optane DC パーシステント メモリ製品動作モード -App Di
チャネル内 の CPU 1 DIMM 配置 ( 同一 速度の DIMM)
4 （A1、B1）、（D1、E1）
6 (A1, B1, C1); (D1, E1, F1)
8 (A1, A2, B1, B2); (D1, D2, E1, E2)
(2) 2-CPU 構成。
■ CPU あたり 8、12、16、または 24 個の同じ DIMM を選択します。DIMM は、次の表に示すよう
に、出荷時に配置されます。 チャネル内の CPU 1 の DIMM 配置
（同一速度の DIMM） （同一速度の DIMM）チャネル内の CPU 2 の DIMM 配置
CPU 1 CPU 2
8 (A1,B1); (D1,E1) （G1、H1）、（K1、L1）
12 (A1, B1, C1); (D1, E1, F1) (G1, H1, J1); (K1, L1, M1)
16 (A1, A2, B1, B2); (D1, D2, E1, E2) (G1, G2, H1, H2); (K1, K2, L1, L2) 24 (A1, A2, B1, B2, C1, C2); (D1, D2, E1, E2,
F1, F2) (G1, G2, H1, H2, J1, J2); (K1, K2, L1, L2, M1, M2)
注 : システム パフォーマンスは、両方の CPU で DIMM のタイプと数量が同じで、すべての
チャネルがサーバ内の CPU 全体で等しく利用されている場合に最適化されます。

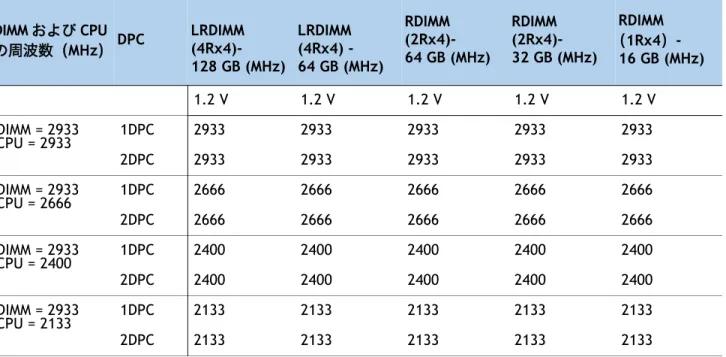

表 5 第 2 世代 Intel® Xeon® スケーラブル プロセッサ別 2933-MHz DIMM メモリ速度
DIMM および CPU の周波数（MHz）DPC LRDIMM (4Rx4)-128 GB (MHz) LRDIMM (4Rx4) - 64 GB (MHz) RDIMM (2Rx4)- 64 GB (MHz) RDIMM (2Rx4)- 32 GB (MHz) RDIMM （1Rx4）- 16 GB (MHz) 1.2 V 1.2 V 1.2 V 1.2 V 1.2 V DIMM = 2933 CPU = 2933 1DPC 2933 2933 2933 2933 2933 2DPC 2933 2933 2933 2933 2933 DIMM = 2933 CPU = 2666 1DPC 2666 2666 2666 2666 2666 2DPC 2666 2666 2666 2666 2666 DIMM = 2933 CPU = 2400 1DPC 2400 2400 2400 2400 2400

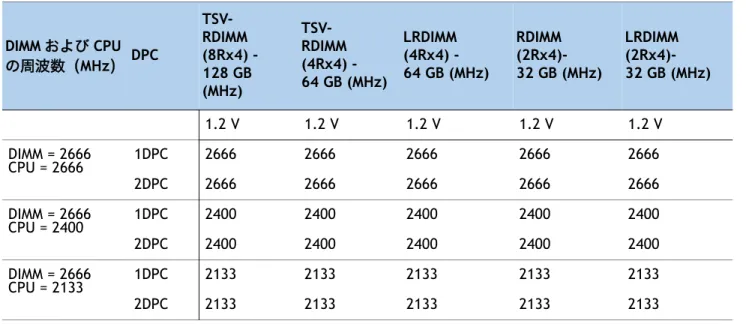

表 6 異なる Intel® Xeon® スケーラブルプロセッサ別 2666-MHz DIMM メモリ速度 DIMM および CPU の周波数（MHz） DPC TSV-RDIMM (8Rx4) - 128 GB (MHz) TSV-RDIMM (4Rx4) - 64 GB (MHz) LRDIMM (4Rx4) - 64 GB (MHz) RDIMM (2Rx4)- 32 GB (MHz) LRDIMM (2Rx4)- 32 GB (MHz) 1.2 V 1.2 V 1.2 V 1.2 V 1.2 V DIMM = 2666 CPU = 2666 1DPC 2666 2666 2666 2666 2666 2DPC 2666 2666 2666 2666 2666 DIMM = 2666 CPU = 2400 1DPC 2400 2400 2400 2400 2400 2DPC 2400 2400 2400 2400 2400 DIMM = 2666 CPU = 2133 1DPC 2133 2133 2133 2133 2133 2DPC 2133 2133 2133 2133 2133
ステップ4
RAID コントローラを選択する
SAS HBA（内蔵 HDD/SSD/JBOD のサポート）
内蔵ドライブ接続（非 RAID）用に次の SAS HBA を選択します。
■ Cisco 12G SAS HBA は専用の RAID コントローラ スロットに装着します。 コントローラ オプションの選択
次のように選択します。
• Cisco 12 Gbps モジュラ SAS HBA（表 7 を参照）
動作確認済みの構成
Cisco 12 Gbps モジュラ SAS HBA は、最大 10 台の内蔵ドライブをサポートします。
表 7 ハードウェア コントローラ オプション
製品 ID（PID） PID の説明
内蔵ドライブ用コントローラ
次の Cisco 12G SAS HBA コントローラが、専用の内蔵スロットに装着された状態で出荷されるのでご注意 ください。
HX-SAS-M5 Cisco 12G SAS HBA
■ 最大 10 台の内蔵 SAS HDD と SAS/SATA SSD をサポートします。 ■ HyperFlex データ プラットフォーム ソフトウェアで使用する場合にのみ、 JBOD モードがサポートされます。 ■ HyperFlex データ プラットフォームでは、高可用性を実現するために独自 の内部データレプリケーションが実行されます。したがって、RAID 機能は 使用されません。
ステップ5
ドライブを選択する
ディスク ドライブの標準仕様は次のとおりです。 ■ 2.5 インチ スモール フォーム ファクタ ■ ホットプラグ可能 ■ ドライブはスレッド マウントされた状態で提供 ドライブを選択する 使用できるドライブを表 8に示します。 注 : SED SSD（10 倍の耐久性）は FIPS 140-2 準拠です。 FIPS 準拠 SED SSD は、以下に示しています。 表 8 構成可能なホットプラグ可能スレッドマウント HDD および SSD 製品 ID（PID） PID の説明 ドライ ブ タイ プ 容量 キャパシティ ドライブHX-SD960GBHTNK9** [FIPS 準拠 ] 960 GB Enterprise Value 12G SAS SSD（1X FWPD、SED） SAS 960 GB HX-SD38T2HTNK9** [FIPS 準拠 ] 3.8 TB Enterprise Value SAS SSD（1 X FWPD、SED）
HyperFlex リリース 4.0(2a) 以降
SAS 3.8 TB HX-SD960G61X-EV 960 GB 2.5 インチ Enterprise Value 6 G SATA SSD（標準の耐久性） SATA 960 GB HX-SD960GBE1NK9** 960 GB 2.5 インチ Ent. Value 6G SATA SED SSD（標準の耐久性） SATA 960 GB HX-SD960GBM2NK9** 960 GB Enterprise value SATA SSD（1X、SED）（HyperFlex リリース
4.0(2c) 以降） SATA 960 GB
HX-SD38T61X-EV 3.8 TB 2.5 インチ Enterprise Value 6 G SATA SSD（標準の耐久性） SATA 3.8 TB HX-SD38TBE1NK9** 3.8 TB 2.5 インチ Ent. Value 6G SATA SED SSD（標準の耐久性）
(HyperFlex リリース 4.0(2c) 以降） SATA 3.8 TB HX-SD76T61X-EV 7.6 TB 2.5 インチ Enterprise Value 6G SATA SSD（標準の耐久性）
（HyperFlex リリース 4.0(2a) 以降） SATA 7.6 TB
HX-SD76TBEM2NK9** 7.6 TB Enterprise value SATA SSD（標準の耐久性、SED）
（HyperFlex リリース 4.0（2c）以降） SATA 7.6 TB
キャッシュ ドライブ
HX-NVMEXPB-I375 375 GB 2.5 インチ Intel Optane ドライブ（最高クラスの性能と耐久性）
（HyperFlex リリース 3,5 (2h) 以降） NVMe 3.75 GB
HX-NVMEHW-H1600* 1.6 TB 2.5 インチ Enterprise パフォーマンス NVMe SSD（3 倍の耐久性） NVMe 1.6 TB HX-SD800G123X-EP1 800 GB 2.5 インチ Enterprise Performance 12G SAS SSD（3 倍の耐久性）
（HyperFlex リリース 4.0(2a) 以降）
SAS 800 GB HX-SD16T123X-EP2 1.6 TB 2.5 インチ Enterprise Performance 12G SAS SSD（3 倍の耐久性） SAS 1.6 TB
動作確認済みの構成
次のドライブを選択します。
■ 6 ～ 8 台のキャパシティ ドライブ
HX-SD240GM1X-EV 240 GB 2.5 インチ Enterprise Value 6G SATA SSD（3.5(1a) 以降への
アップグレードが必要） SATA 240 GB
ブートドライブ
HX-M2 ~ 240 GB 240GB SATA M.2 SSD SATA 240 GB
HX-M2-960GB 960GB SATA M.2（HyperFlex リリース 4.0(2a) 以降） SATA 960 GB
注 :
■ シスコではさまざまなベンダーのソリッド ステート ドライブ（SSD）を使用しています。すべてのソリッド ス
テート ドライブ（SSD）は、物理的な書き込み制限の影響を受け、設定されている最大使用制限仕様は製造元に よって異なります。シスコでは、シスコまたは製造元によって設定された最大使用仕様を超えたソリッド ステー ト ドライブ（SSD）をシスコ単独の判断では交換しません。
■ ** SED ドライブ コンポーネントは Microsoft Hyper-V ではサポートされていません。
■ * NVMe キャッシュ ドライブ コンポーネントは Microsoft Hyper-V ではサポートされていません。 注：
1.HX-SD800G123X-EP パーツは、HX-SD400G12TX-EP キャッシュ ドライブの交換品として、または HX-SD400G12TX-EP を含
むクラスタの拡張にキャッシュ ドライブとして使用できます。ただし、クラスタを 4.0 (2a) 以上にアップグレードする必
要があります。
2. HX-SD16T123X-EP パーツは、HX-SD400G12TX-EP キャッシュドライブの交換品として、または HX-SD400G12TX-EP を含むク ラスタの拡張にキャッシュドライブとして使用できます。ただし、クラスタを 3.5(2e) 以上にアップグレードする必要があ ります。
注 :
■ 6 台未満の SED 以外のキャパシティドライブが HX Edge 構成でサポートされていま
す。SED ドライブは HX Edge 構成ではサポートされていません。「SED キャパシ ティ」ドライブを選択する場合は、以下の「SED キャッシュ」ドライブを選択する 表 8 構成可能なホットプラグ可能スレッドマウント HDD および SSD （続き） 製品 ID（PID） PID の説明 ドライ ブ タイ プ 容量
■ 1 台のキャッシュ ドライブ - ■ 1 台のシステム ドライブ： ■ 1 台のブート ドライブ： 問題 最大 8 台の SSD データ ドライブ、1 台のキャッシング ドライブ、1 台のシステム ドライブ、1 台 のブート ドライブを選択する必要があります。 SED ドライブを選択した場合は、以下に従う必要があります。 — 6 台以上の「キャパシティ」ドライブを選択する必要があります。 — 選択するすべての「キャッシュ」ドライブと「キャパシティ」ドライブは SED ドラ イブである必要があります。 注 : 「SED キャッシュ」ドライブは、「SED キャパシティ」ドライブを選択した場合にのみ選択で きます。 NVMe キャッシュ ドライブは、HX Edge 構成では使用できません。
SED および NVMe キャッシュドライブは、Microsoft Hyper-V ではサポートされて いません。
ステップ6
PCIe オプション カードを選択する
標準搭載される PCIe カードは、次のとおりです。 ■ モジュール型 LAN on Motherboard（mLOM） ■ 仮想インターフェイス カード（VIC） ■ ネットワーク インターフェイス カード（NIC） PCIe オプション カードを選択する 使用可能な PCIe オプションカードを 表 9 に示します。 表 9 使用可能な PCIe オプション カード 製品 ID（PID） PID の説明 カードの高 さ モジュール型 LAN on Motherboard（mLOM）1HX MLOM C40Q 03 Cisco VIC 1387 デュアル ポート 40 Gb QSFP CNA MLOM [ 該当なし （N/A）] HX-MLOM-C25Q-04 Cisco UCS VIC 1457 クアッドポート 10/25G SFP28 CNA MLOM
（HX 4.0(1a) 以降が必要）
[ 該当なし （N/A）] 仮想インターフェイスカード（VIC）
HX-PCIE-C40Q-03 Cisco VIC 1385 デュアルポート 40Gb QSFP + CNA w/ HHHL* HX-PCIE-C25Q-04 Cisco UCS VIC 1455 クアッドポート 10/25 G SFP28 CNA PCIe
（HX 4.0(1a) 以降が必要）
HHHL*
ネットワーク インターフェイス カード（NIC）2
HX-PCIE-IRJ45 Intel i350 クアッドポート 1Gb アダプタ HHHL*
HX-PCIE-ID10GF Intel X710-DA2 デュアルポート 10G SFP+ NIC HHHL*
HX-PCIE-ID10GC Intel X550-T2 デュアルポート 10GBASE-T NIC HHHL*
不具合
Cisco VIC 1387 カードに関するその他の考慮事項：
— VIC 1387 は 6300 シリーズ FI をネイティブでサポートしています。
— HX-FI-6248UP または HX-FI-6296UP と連動させる必要がある場合、VIC 1387 は Cisco QSA モジュールもサポートします。
— Cisco QSA モジュールは、[ アクセサリ（Accessories）] -> [SFP] の下にオプションと して表示されます。QSA の PID は CVR-QSFP-SFP10G です。 — 6200 との接続が必要な場合は、前述の QSA モジュールを 2 つ選択してください。 — 6300 シリーズ FI では 10GbE を直接接続することはできません。 3.
•
オプションのカードは、圧縮機能を HW アクセラレーション カードにオフロードします。HX-PCIE-OFFLOAD-1 は、 より計算負荷の高い圧縮アルゴリズムを使用します。これにより、ストレージ領域が削減され、CPU サイクルが解 放されます。•
HXDP-P Enterprise ライセンスが必要•
HX-PCIE-OFFLOAD-1 は、ストレッチ クラスタ、SED ドライブ、T4 GPU などを含むすべての HXDP 機能で動作します。
ステップ7
GPU カードを選択する（オプション）
GPU オプションの選択
使用可能な GPU PCIe オプションを以下に示します 表 10
不具合
■ GPU を混在させることはできません。
■ GPU は PCIe スロット 1 か 2 のいずれかに装着できます。ただし、1 CPU システムで使用でき
るのはスロット 1 のみとなります。2 CPU システムでは、マッチする GPU を両方のスロットに 装着できます。
表 10 使用可能な PCIe オプション カード
製品 ID（PID） PID の説明 カードの高さ ノードあたりの最大カード数
GPU PCIe カード
HX-GPU-T4-16 NVIDIA T4 PCIE 75W 16GB ロー プロファイル シン
グル幅 2
注 : CIMC および UCSM 管理では固有の HX-SD960GBHTNK9e SBIOS ID が必要になるため、GPU
ステップ8
電源ユニットを注文する
電源ユニットは、HXAF220c M5 ノードへのホットプラグおよび工具不要の取り付けが可能な共通 の電気および物理設計を採用しています。各電源ユニットは、高効率の動作が保証されており、 複数の出力オプションを提供します。このため、ユーザはサーバ構成に基づいて「適切なサイ ズ」を選択でき、電力効率を向上させ、全体的なエネルギー コストを削減し、データセンター 内の容量の使い残しを回避できます。選択したオプション（CPU、ドライブ、メモリなど）に応 じて必要な電力を計算するには、次のリンクにある電力計算ツールを使用してください。 http://ucspowercalc.cisco.com 表 11のリストから 1 つまたは 2 つの電源ユニットを選択します。 表 11 電源モジュール 製品 ID（PID） PID の説明 HX-PSU1-770W C シリーズ サーバ用 770W AC 電源ユニット HX-PSU1-1050W C シリーズ サーバ用 1050W AC 電源ユニット HX-PSUV2-1050DC C シリーズ サーバ用 1050W DC 電源ユニット HX-PSU1-W C シリーズ サーバ用 1600W 電源ユニット 注 : 1 台のサーバで 2 台の電源ユニットを使用する場合は、両方の電源ユニットが同一である 必要があります。ステップ9
電源コードを選択する
表 12 から適切な AC 電源コードを選択します。電源コードはゼロから 2 本まで選択できます。 オプションの R2XX-DMYMPWRCORD を選択した場合、サーバに電源コードは付属しません。 表 12 使用可能な電源コード 製品 ID（PID） PID の説明 イメージ R2XX-DMYMPWRCORD 電源コードなし（電源コードを選 択しない場合のダミー PID） N/A CAB-48DC-40A-8AWG C シリーズ - 48VDC PSU 電源コー ド、3.5 m、3 ワイヤ、8AWG、40A CAB-N5K6A-NA 電源コード、200/240 V 6 A （北米） CAB-AC-L620-C13 AC 電源コード、NEMA L6-20 - C13、 2 m/6.5 フィート CAB-C13-CBN CABASY、ワイヤ、ジャンパコー ド、27 インチ L、C13/C14、 10A/250V CAB-C13-C14-2M CABASY、ワイヤ、ジャンパコー ド、PWR、2 m、C13/C14、 10A/250V Cordset rating: 10 A, 250 V Length: 8.2 ft 186570 Plug: NEMA 6-15P Connector: IEC60320/C13CAB-250V-10A-AR 電源コード、250 V、10 A（アルゼ ンチン仕様）
CAB-9K10A-AU 電源コード、250 VAC、10 A、3112
プラグ（オーストラリア）
CAB-250V-10A-CN AC 電源コード、250 V、10 A（中 国）
CAB-9K10A-EU 電源コード、250 VAC、10 A、CEE
7/7 プラグ（EU）
CAB-250V-10A-ID 電源コード、250 V、10 A（インド
仕様）
CAB-250V-10A-IS 電源コード、SFS、250 V、10 A （イスラエル仕様）
CAB-9K10A-IT 電源コード、250 VAC、10 A、CEI
23-16/VII プラグ（イタリア） CAB-9K10A-SW 電源コード、250 VAC 10 A MP232 プラグ（スイス仕様） 表 12 使用可能な電源コード 製品 ID（PID） PID の説明 イメージ 186571 2500 mm
Cordset rating: 10 A, 250/500 V MAX Length: 8.2 ft Plug: EL 219 (IRAM 2073) Connector: EL 701 (IEC60320/C13) Plug:
Cordset rating: 10 A, 250 V/500 V MAX Length: 2500mm 186580 Connector: EL 701C (EN 60320/C15) EL 210
(BS 1363A) 13 AMP fuse
Connector: VSCC15 Cordset rating: 10A/16 A, 250 V
Length: 8 ft 2 in. (2.5 m) Plug: M2511 186576 OV E
Cordset rating 16A, 250V (2500mm) Plug: EL 208 1 87490 Connector: EL 701
Cordset rating 10A, 250V/500V MAX
(2500 mm) Plug: EL 212 (SI-32) 186574 Connector: EL 701B (IEC60320/C13) EL-212 16A 250V Plug: I/3G (CEI 23-16) Connector C15M (EN60320/C15 ) Cordset rating: 10 A, 250 V Length: 8 ft 2 in. (2.5 m) 186575
CAB-9K10A-UK 電源コード、250 VAC、10 A、 BS1363 プラグ（13 A ヒューズ） （英国）
CAB-9K12A-NA1 電源コード、125 VAC、13 A、
NEMA 5-15 プラグ（北米） CAB-250V-10A-BR 電源コード、250 V、10 A（ブラジ ル） CAB-C13-C14-2M-JP 電源コード C13-C14、2 m （6.5 フィート）、日本 PSE マーク 画像なし CAB-9K10A-KOR1 電源コード、125 VAC 13 A KSC8305 プラグ（韓国仕様） 画像なし CAB-ACTW AC 電源コード（台湾）、C13、 EL 302、2.3 m 画像なし
CAB-JPN-3PIN 日本仕様、90-125 VAC 12 A NEMA
5-15 プラグ、2.4 m 画像なし 注： 1. この電源コードは定格が 125 V で、定格 1050 W 以下の PSU のみをサポートします。 表 12 使用可能な電源コード 製品 ID（PID） PID の説明 イメージ Plug:
Cordset rating: 10 A, 250 V/500 V MAX Length: 2500mm 186580 Connector: EL 701C (EN 60320/C15) EL 210
(BS 1363A) 13 AMP fuse
Connector: IEC60320/C15 Cordset rating 13A, 125V
(8.2 feet) (2.5m)
Plug: NEMA 5-15P
1
92260
176.2 From Plug End
ステップ10
[ アクセサリ（ACCESSORIES）] を選択します
選択（Select） 1. 内蔵マイクロ SD カードモジュール HX-MSD-32G • このコンポーネントは必須です。 • このマイクロ SD カードは、ライザー 1 の内部にマウントします。 • マイクロ SD カードは、HUU などのユーティリティ用の専用ローカル リソースとして機能 します。ファイル共有（NFS/CIFS）からイメージを取得し、後で使用するためにカードに アップロードできます。 2. オプションの SFP アダプタ CVR-QSFP-SFP10G • これはオプションで、6200 シリーズ FI（HX-FI-6248UP、HX-FI-6296UP）への接続が必要 な場合のみ必要です。 • このオプションを選択する場合は、サーバあたり 2 つの QSA を選択してください。ステップ11
セキュリティ デバイスを選択する（オプション）
トラステッド プラットフォーム モジュール（TPM）は、プラットフォーム（サーバ）の認証に 使用される情報を安全に格納できるコンピュータ チップ（マイクロコントローラ）です。これ らのアーティファクトには、パスワード、証明書、または暗号キーを収録できます。プラット フォームが信頼性を維持していることを確認するうえで効果的なプラットフォームの尺度の保存 でも、TPM を使用できます。すべての環境で安全なコンピューティングを実現するうえで、認証 （プラットフォームがその表明どおりのものであることを証明すること）および立証（プラット フォームが信頼でき、セキュリティを維持していることを証明するプロセス）は必須の手順で す。 シャーシ侵入スイッチは、サーバに対して不正アクセスがあった場合に通知します。 表 13 に、セキュリティ デバイスの選択情報を示します。 表 13 セキュリティ デバイス 製品 ID（PID） PID の説明 HX-TPM2-001 UCS サーバ用トラステッド プラットフォーム モジュール 1.2 SPI ベース HX-TPM2-002 UCS サーバ用トラステッド プラットフォーム モジュール 2.0 HX-INT-SW01 C220 M5 および C240 M5 シャーシ侵入スイッチ 注 : ■ このシステムで使用される TPM モジュールは、信頼されたコンピューティング グループ（TCG）で定義されている TPM v1.2 および 2.0 に準拠しています。ま た SPI にも準拠しています。 ■ TPM の取り付けは、工場出荷後にサポートされます。ただし、TPM は一方向ネ ジで取り付けられるため、交換したり、アップグレードしたり、別のサーバに取 り付けたりすることはできません。TPM を取り付けたサーバを返却する場合は、 交換用サーバを新しい TPM とともにオーダーする必要があります。ステップ12
工具不要レール キットとオプションのリバーシブルなケーブ
ル マネジメント アームを選択する
工具不要レール キットの選択 表 14 から工具不要レール キットを選択します。 オプションのリバーシブル ケーブル マネージメント アームを選択する リバーシブル ケーブル マネージメント アームは、サーバ背面の右または左のスライドレールの どちらかに取り付けて、ケーブルの整理に使用します。ケーブル マネジメント アームを注文す る場合は、表 15を参照してください。 工具不要レールキットとケーブル マネージメント アームの詳細については、次の URL の『Cisco UCS C220 M5 サーバ設置およびサービス ガイド』を参照してください。 https://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/c/hw/C220M5/install/C220M 5.html 表 14 工具不要レール キットのオプション 製品 ID（PID） PID の説明 HX-RAILF-M4 HXAF220c M5 ノード用フリクション レール キット HX-RAILB-M4 HXAF220c M5 ノード用ボール ベアリング 3 レール キット 表 15 ケーブル マネジメント アーム 製品 ID（PID） PID の説明 HX-CMAF-M4 M4 および M5 ラックサーバ用リバーシブル CMA 注 : HXAF220c M5 ノードをラックマウントする場合は、工具不要レール キットを構成する必 要があります。M4 サーバと M5 サーバでは、同じレール キットおよび CMA が使用され ます。ステップ13
ハイパーバイザ / ホスト オペレーティング システムを選択する
次のハイパーバイザ / オペレーティング システム オプションを選択できます。表 16から必要
に応じて VMware ESXi または Hyper-V 搭載 Microsoft Windows Server のいずれかの PID を選択 します。
表 16 ハイパーバイザ / ホスト オペレーティング システム
製品 ID（PID） PID の説明
VMware1
HX-VSP-6-5-FNDR-D 出荷時インストール - vSphere 6.5（vSphere ライセンスは 1-CPU 構成のエンド ユーザーが別途手配）
HX-VSP-6-5-FNDR2-D 出荷時インストール - vSphere 6.5（vSphere ライセンスは 2-CPU 構成のエンド ユーザーが別途手配）
HX-VSP-6-7-FNDR-D 出荷時インストール - vSphere 6.7（vSphere ライセンスは 1-CPU 構成のエンド ユーザが別途手配）
HX-VSP-6-7-FNDR2-D 出荷時インストール - vSphere 6.7（vSphere ライセンスは 2-CPU 構成のエンド ユーザが別途手配）
HX-VSP-6-5-FND-D 出荷時インストール - vSphere ソフトウェア 6.5（vSphere ライセンスはエンド ユーザが別途手配）
HX-VSP-6-5-EPL-D 出荷時インストール - VMware vSphere 6.5 Enterprise Plus ソフトウェアおよび ライセンス（2 CPU）
HX-VSP-6-5-STD-D 出荷時インストール - VMware vSphere 6.5 Standard ソフトウェアおよびライセ ンス（2 CPU）
HX-VSP-6-7-FND-D 出荷時インストール - vSphere ソフトウェア 6.7（vSphere ライセンスはエンド ユーザが別途手配）
HX-VSP-6-7-EPL-D 出荷時インストール - VMware vSphere 6.7 Enterprise Plus ソフトウェアおよび ライセンス（2 CPU）
HX-VSP-6-7-STD-D 出荷時インストール - VMware vSphere 6.7 Standard ソフトウェアおよびライセ ンス（2 CPU）
Microsoft Hyper-V3、4
HX-MSWS-OPT-OUT 出荷時インストールなし - Windows Server 2016 Data Center ゲスト オペレーティング システム
Microsoft Windows Server
HX-19-DC16C Windows Server 2019 Data Center（16 コア /VM 無制限） HX-19-DC16C-NS Windows Server 2019 DC（16 コア /VM 無制限）、Cisco SVC なし HX-19-ST16C Windows Server 2019 Standard（16 コア /2 VM）
HX-19-ST16C-NS Windows Server 2019 Standard（16 コア /2 VM）、Cisco SVC なし HX-MSWS-19-ST16C Windows Server 2019 Standard（16 コア /2 VM）
HX-MSWS-19-DC16C Windows Server 2019 Data Center（16 コア /VM 無制限） 注：
1. 出荷時には VMware 6.0 がインストールされていますが、VMware 6.5 もサポートされます。 2. 2 CPU 構成用の PAC ライセンスを選択する場合は、数量 2 を選択します。
3. シスコの工場では Hyper-V 搭載の Microsoft Windows Server はインストールされません。お客様自身が、導入 サイトにインストールする Windows Server ISO イメージを用意する必要があります。
4. 初回のインストール作業をできるだけ適切に行うための（Hyper-V 構成で必須の）インストールサービスです。 PID の詳細については、『HyperFlex 選択ガイド』を参照してください。
ステップ14
HX Data Platform ソフトウェアを選択する
次の HyperFlex Data Platform エディションおよびサブスクリプション期間オプションを選択で
きます。表 17から必要に応じて選択してください。
表 17 HX Data Platform ソフトウェア
製品 ID（PID） PID の説明
HXDP-S001-1YR= Cisco HyperFlex Data Platform スタンダードエディション 1 年間サブスクリ プション
HXDP-S001-2YR= Cisco HyperFlex Data Platform スタンダードエディション 2 年間サブスクリ プション
HXDP-S001-3YR= Cisco HyperFlex Data Platform スタンダードエディション 3 年間サブスクリ プション
HXDP-S001-4YR= Cisco HyperFlex Data Platform スタンダードエディション 4 年間サブスクリ プション
HXDP-S001-5YR= Cisco HyperFlex Data Platform スタンダードエディション 5 年間サブスクリ プション
HXDP-P001-1YR= Cisco HyperFlex Data Platform エンタープライズ エディション 1 年間サブス クリプション
HXDP-P001-2YR= Cisco HyperFlex Data Platform エンタープライズ エディション 2 年間サブス クリプション
HXDP-P001-3YR= Cisco HyperFlex Data Platform エンタープライズ エディション 3 年間サブス クリプション
HXDP-P001-4YR= Cisco HyperFlex Data Platform エンタープライズ エディション 4 年間サブス クリプション
HXDP-P001-5YR= Cisco HyperFlex Data Platform エンタープライズ エディション 5 年間サブス クリプション
HXDP-P-SLR HyperFlex Data Platform エンタープライズ エディション SLR 1 ～ 10 年間 HXDP-S-SLR HyperFlex Data Platform スタンダード エディション SLR 1 ～ 10 年間
ステップ15
インストール サービスを選択する
初回のインストール作業をできるだけ適切に行うための（Hyper-V 構成では必須の）インストー ル サービスです。お客様は、シスコ アドバンスド サービス（AS）をご利用いただけます。 表 18から必要に応じて選択してください。 表 18 インストール サービス 製品 ID（PID） PID の説明 シスコ アドバンスド サービス ASF-ULT2-HPF-QSS クイックスタートサービス - 1 週間ASF-ULT2-HPF-ADS Accelerated Deployment サービス - 2 週間
AS-DCN-CNSLT アドバンスド サービス コンサルティング
シスコ認定ラーニングパートナー指導サービス
HXDP-P001-1YR= Cisco HyperFlex Data Platform エンタープライズ エディション 1 年間サブス クリプション
HXDP-P001-2YR= Cisco HyperFlex Data Platform エンタープライズ エディション 2 年間サブス クリプション
ステップ16
サービスおよびサポート レベルを選択する
必要なサービス オプションをご利用いただけます。 Smart Net Total Care（SNTC）
Unified Computing システムの全体サポートについては、 Cisco は UCS サービス向けに Cisco Smart Net Total Care を提供します。 このサービスでは、 エキスパートによるソフトウェアおよび ハードウェアへのサポートを 行い、 Unified Computing 環境 におけるパフォーマンスの維持と 高可用性の実現へのお手伝いをいたします。 世界中の どこからでも Cisco Technical Assistance Center (TAC) に 24 時間いつでもアクセスできます
Unified Computing System Manager を含むシステム向けには、UCSM アップグレードのダウン ロードをはじめとしたサポートサービスを提供いたします Cisco Smart Net Total Care は、 各種 ハードウェア交換 オプションをご用意し、 2 時間以内の交換などにも対応 しています。 また、 シ スコの豊富なオンラインテクニカルリソースにもアクセスできます。 Unified Computing 環境 に おいて最大の効率性とアップタイムを 実現するためにご活用いただけます。 詳細については、次 の URL を参照してください。 http://www.cisco.com/c/en/us/services/technical/smart-net-total-care.html?stickynav=1 一覧に 表示されている希望のサービスを選択できます (表 19)。
表 19 Cisco SNTC サービス (PID HXAF220C-M5SX)
サービス SKU サービス レベル GSP オンサイト対応 説明
CON-PREM-AF220CM5 C2P [ はい（Yes）] SNTC 24X7X2OS
CON-UCSD8-AF220CM5 UCSD8 [ はい（Yes）] UC SUPP DR 24X7X2OS*
CON-C2PL-AF220CM5 C2PL [ はい（Yes）] LL 24X7X2OS**
CON-OSP-AF220CM5 C4P [ はい（Yes）] SNTC 24X7X4OS
CON-UCSD7-AF220CM5 UCSD7 [ はい（Yes）] UCS DR 24X7X4OS*
CON-C4PL-AF220CM5 C4PL [ はい（Yes）] LL 24X7X4OS**
CON-USD7L-AF220CM5 USD7L [ はい（Yes）] LLUCS HW DR 24X7X4OS***
CON-OSE-AF220CM5 C4S [ はい（Yes）] SNTC 8X5X4OS
CON-UCSD6-AF220CM5 UCSD6 [ はい（Yes）] UC SUPP DR 8X5X4OS*
CON-SNCO-AF220CM5 SNCO [ はい（Yes）] SNTC 8x7xNCDOS****
CON-OS-AF220CM5 CS [ はい（Yes）] SNTC 8X5XNBDOS
CON-UCSD5-AF220CM5 UCSD5 [ はい（Yes）] UCS DR 8X5XNBDOS*
CON-S2P-AF220CM5 S2P なし SNTC 24X7X2
Smart Net Total Care によるオンサイト トラブルシューティング サービス
従来の Smart Net Total Care を拡張したサービスです。お客様のシスコ ハイパーコンバージド 環境内で発生したハードウェア問題を診断および切り離す際に役立つ、オンサイト トラブル シューティングの専門知識を提供します。このサービスは、シスコ認定フィールド エンジニア （FE）がリモートの TAC エンジニアおよび仮想インターネット ワーキング サポート エンジニア （VISE）と協力して提供します。 表 20に表示されている希望のサービスを選択できます。
ソリューションサポート
ソリューション サポートには、シスコ製品のサポートとソリューションレベルのサポートの両 方が含まれており、マルチベンダー環境の複雑な問題の解決時間が、製品サポート単体の場合と 比べて平均で 43 % 以上短縮されます。ソリューション サポートは、データセンター管理におけ る重要な要素であり、パフォーマンス、信頼性、投資回収率を維持しながら、発生した問題の迅 速な解決を支援します。 このサービスは、エコシステムに展開したシスコ製品とソリューション パートナーの製品の両 方に対応するため、マルチベンダーのシスコ環境全体でサポートが一元化されます。シスコとソ リューションパートナーのどちらの製品に問題がある場合でも、シスコにご連絡ください。シス コのエキスパートが主な連絡窓口となり、最初のお電話から問題の解決までお客様をサポートし ます。詳細については、次の URL を参照してください。 http://www.cisco.com/c/en/us/services/technical/solution-support.html?stickynav=1 表 21 に 表示 されている 希望の サービスを 選択できます。表 20 SNTC と UCS オンサイト トラブルシューティング サービス（PID HXAF220C-M5SX）
サービス SKU サービス レベル GSP オンサイト対応 説明
CON-OSPT-AF220CM5 OSPT [ はい（Yes）] 24X7X4OS Trblshtg
CON-OSPTD-AF220CM5 OSPTD [ はい（Yes）] 24X7X4OS TrblshtgDR*
CON-OSPTL-AF220CM5 OSPTL [ はい（Yes）] 24X7X4OS TrblshtgLL**
CON-OPTLD-AF220CM5 OPTLD [ はい（Yes）] 24X7X4OS TrblshtgLLD***
* Drive Retention を含む（詳細は後述の説明を参照）
** ローカル言語サポートを含む（詳細は後述の説明を参照）– 中国と日本でのみ利用可能 *** ローカル言語サポートと Drive Retention を含む – 中国と日本でのみ利用可能
表 21 ソリューション サポート サービス (PID HXAF220C-M5SX)
サービス SKU サービス レベル GSP オンサイト対応 説明
UCS のパートナー向け サポート サービス
Cisco Partner Support Service（PSS）は、パートナーが独自のブランド サポートやマネージド サービスを企業顧客に提供するために設計されたシスコ コラボレーション サービス メニューで す。Cisco PSS を利用すれば、パートナーは、シスコのサポート インフラストラクチャや資産に アクセスして次のような目的に役立てることができます。 ■ 最も複雑なネットワーク環境に対応するためのサービス ポートフォリオを拡充する ■ 納入コストを削減する ■ 顧客ロイヤルティを高めるサービスを提供する PSS オプションを使用すれば、認定されたシスコ パートナーは、シスコの知的資産を活用した価 値の高いテクニカル サポートを開発し、一貫して提供することができます。これにより、パー トナーはより高いマージンを獲得し、活動範囲を広げることができます。 PSS はすべての Cisco PSS パートナーが利用できます。 PSS は、シスコ テクニカル リソースが支援するサードパーティ ソフトウェアのトリアージ サ ポートとレベル 3 サポートを含むハードウェア サポートとソフトウェア サポートを提供します。 表 22 の一覧から希望のサービスを選択できます。
CON-SSCS-AF220CM5 SSCS [ はい（Yes）] SOLN SUPP 8X5XNBDOS
CON-SSDR7-AF220CM5 SSDR7 [ はい（Yes）] SSPT DR 24X7X4OS*
CON-SSDR5-AF220CM5 SSDR5 [ はい（Yes）] SSPT DR 8X5XNBDOS*
CON-SSS2P-AF220CM5 SSS2P なし SOLN SUPP 24X7X2
CON-SSSNP-AF220CM5 SSSNP なし SOLN SUPP 24X7X4
CON-SSSNE-AF220CM5 SSSNE なし SOLN SUPP 8X5X4
CON-SSSNC-AF220CM5 SSSNC なし SOLN SUPP NCD**
CON-SSSNT-AF220CM5 SSSNT なし SOLN SUPP 8X5XNBD
* Drive Retention を含みます（後で詳しく説明します）。 **** 中国でのみ利用可能
Combined Support サポート
Combined Services は 、 1 つ の 契約 で 必要な サービスの 購入と 管理を 容易にします。 Cisco HyperFlex System から得られる効果が大きいほど、お客様のビジネスにとってテクノロジーが 重要になります。これらの サービス を使用すれば、 次のことが 可能になります。 ■ HyperFlex System のアップタイム、パフォーマンス、および効率性を最適化する ■ 問題を迅速に特定して対処することによって、重要なビジネス アプリケーションを保護する ■ 情報伝達とメンタリングを通じて、社内の専門知識を強化する ■ HyperFlex エキスパートによって社内スタッフの稼働率が高められることで、業務の効率を改 善する ■ 運用への影響が発生する前に潜在的な問題を診断することで、ビジネスの俊敏性を高める 表 23に表示されている希望のサービスを選択できます。
UCS Drive Retention サービス
Cisco Drive Retention サービスでは、 故障した ドライブ を 返却 しなくても 、 交換用 の 新し い ドライブ を 入手 できます。
故障した ディスク ドライブ であっても 、高度な データ リカバリ技術により、 極秘情報、 所有権 情報、 機密情報などの セキュリティ が 危険にさらされる 可能性 があります。 このサービスを 利 用して ドライブを 手元 に 保持したまま 破棄 すれば 、 こうした ドライブ の 機密 データ が 脅か
CON-PSJ4-AF220CM5 PSJ4 なし UCS SUPP PSS 24X7X2
CON-PSJ3-AF220CM5 PSJ3 なし UCS SUPP PSS 24X7X4
CON-PSJ2-AF220CM5 PSJ2 なし UCS SUPP PSS 8X5X4
CON-PSJ1-AF220CM5 PSJ1 なし UCS SUPP PSS 8X5XNBD
* Drive Retention を含みます（後で詳しく説明します）。
表 23 Combined Support Service (PID HXAF220C-M5SX)
サービス SKU サービス レベル GSP オンサイト対応 説明
CON-NCF2P-AF220CM5 NCF2P [ はい（Yes）] CMB SVC 24X7X2OS
CON-NCF4P-AF220CM5 NCF4P [ はい（Yes）] CMB SVC 24X7X4OS
CON-NCF4S-AF220CM5 NCF4S [ はい（Yes）] CMB SVC 8X5X4OS
CON-NCFCS-AF220CM5 NCFCS [ はい（Yes）] CMB SVC 8X5XNBDOS
CON-NCF2-AF220CM5 NCF2 なし CMB SVC 24X7X2 CON-NCFP-AF220CM5 NCFP なし CMB SVC 24X7X4 CON-NCFE-AF220CM5 NCFE なし CMB SVC 8X5X4 CON-NCFT-AF220CM5 NCFT なし CMB SVC 8X5XNBD CON-NCFW-AF220CM5 NCFW なし CMB SVC SW 表 22 PSS（PID HXAF220C-M5SX）
社内で 機密 データ 、 秘密 データ 、 極秘 データ、 および 専有 データ を 管理する 必要が ある 場 合 は 、 前出 の 表に 示した Drive Retention サービス のいずれかを検討してください（利用可能 な場合）
?
UCS のローカル言語テクニカル サポート 利用可能な場合は、追加料金の支払いを受けた上で、割り当てられたすべての重大度レベルについ て、特定製品に対するコールのローカル言語サポートを利用できます – 前述の表を参照。Cisco HyperFlex System で利用可能なサービスの完全なリストについては、次の URL を参照して
ください。https://www.cisco.com/c/en/us/services/technical.html?stickynav=1
注 : シスコはこのサービスの一部として認定されたドライブ破壊サービスを提供し ません。
