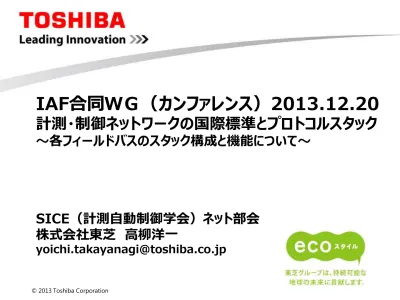

IAF合同ＷＧ（カンファレンス）2013.12.20

計測・制御ネットワークの国際標準とプロトコルスタック

～各フィールドバスのスタック構成と機能について～

SICE（計測自動制御学会）ネット部会

株式会社東芝 高柳洋一

[email protected]

• はじめに

– 計測・制御システムのネットワーク階層

– フィールドバスとリアルタイムイーサネットとは？（その普及）

– マルチプロトコル規格としての国際標準化

• フィールドバス、リアルタイムイーサネットの特長と分類

– パフォーマンスインディケータ（その定義と特徴）

– プロトコルの多種多様化（その分類）

– プロトコルスタックの例

– フレームフォーマットの例

• おわりに

– 計測・制御ネットワーク上でのセキュアな通信方法

– IEC→JIS化

本日の目次

Automation protocols

Process automation

フィールドバス＆ネットワーク

DF-1 FOUNDATION fieldbus (H1, HSE) Profibus PROFINET IO CC-Link Industrial Networks CIP Controller area network ControlNet DeviceNet DirectNET EtherNet/IP Ethernet Powerlink EtherCAT Interbus HART Protocol Modbus Ethernet Global Data (EGD) FINS HostLink MECHATROLINK MelsecNet Optomux Honeywell SDS GE SRTP SERCOS interface SERCOS III Sinec H1 SynqNet TTEthernet PieP BSAP

Industrial control system

製造制御システム通信

OPC DA OPC HAD OPC UA MTConnect

Building automation

ビルディングオートメーション

1-Wire BACnet C-Bus DALI DSI KNX LonTalk Modbus oBIX VSCP·

X10 xAP xPL ZigBee

Power system automation

送電オートメーション

IEC 60870 IEC 60870-5 IEC 60870-6 DNP3 IEC 61850 IEC 62351

Modbus Profibus

Automatic meter reading

遠隔監視

ANSI C12.18 IEC 61107 DLMS/IEC 62056 M-Bus Modbus ZigBee

Automobile / Vehicle

自動車制御通信

AFDX ARINC 429 ARINC 825 CAN FMS FlexRay IEBus J1587 J1708

J1939 Keyword Protocol 2000 LIN MOST NMEA 2000 VAN

OPCはProcess automationをIndustrial control systemに変換する機能として1996年に生まれた

2009年OPC-UAが生まれBuilding automation・ Power system automationとの連携も？

はじめに：計測・制御システムのネットワーク階層

フィールド機器

ＭＣＣ

コントローラ

ネットワーク

コントローラ

HMI

情報系ネットワーク

イントラネット

エンジニア

リング

サーバ

ＷＳ

ＰＣ

フィールド

ネットワーク

遠隔監視

_/保守

ファイアウォール

インターネット

企業経営管理

生産管理

• フィールドバス：物理層、データリ

ンク層、アプリケーション層すべて

定義

• リアルタイムイーサネット：物理層

とデータリンク層はイーサネットを

利用。その一部とアプリケーション

層を定義

フィールドバスとリアルタイムイーサネットとは？

コントローラ

HMII

各種フィールド機器

コントローラ

HMII

Fieldbus

各種フィールド機器

Real-Time Ethernet

アナログ伝送から

デジタル通信へ

その普及：DFSからISへ

MCC

Drive

IEC標準化の範囲拡大

ビジネス／

情報系ネットワーク

コントローラレベル

センサレベル

2013年12月（現在）：Maintenance cycle中（Edition3.0）。もうすぐFDIS（Final Draft IS）発

行予定。ISは2014年3月発行見込み

2003年5月：IEC 61784-1としてFieldbusのProfileを記述したIS（International Standard）

発行

2007年12月：IEC 61784-1, 61784-2としてFieldbusの改訂と、Real-Time Ethernet（RTE）

のProfileを記述したIS発行

世界各地で、De Fact Standardとしてフィールドバスが普及。その後、International

Standard（IS）化へ

マルチプロトコル規格としての国際標準化

TCnetTM

TCnetTM_-star

TCnetTM_{-loop 100}

マルチプロトコル規格としての国際標準化

フィールドバスから国際標準化が行われたが、多種多様なプロトコルを集めただけ

→リアルタイムイーサネット（RTE）ではパフォーマンスインディケータを導入して整理

フィールドバス、リアルタイムイーサネットの特長と分類：

パフォーマンスインディケータの定義

Performance indicator

①

Delivery time

（配達時間）

② Number of end nodes

（ノード数）

③

Basic network topology

（基本的なトポロジー）

④ Number of switches between end nodes

（ノード間のスイッチ数）

⑤ Throughput RTE

（リアルタイム通信のスループット）

⑥

Non-RTE bandwidth

（非リアルタイム通信の帯域）

⑦ Time synchronization accuracy

（時間同期の精度）

⑧

Non time-based synchronization accuracy

（時間ベースでない同期の精度）

⑨

Redundancy recovery time

（冗長化のリカバリータイム）

RTE規格では、Performance Indicators (PIs)が定義されている

ユーザが自分のアプリケーションに最も最適なプロファイルを選択できるように

各通信プロファイルのPI値は公開されている

IEC 61784-2では、各CPFごとに、各PIのトレードオフを示すマトリックスを定義しており、

ユーザは、アプリケーションの視点から最も最適なプロファイルを選択できるよう工夫された

Outline of each RTE profile in IEC 61784-2

• Regarding response time, system scale and

redundancy,

Examples of "Consistent Set of

Performance Indicators"

are provided in IEC 61784-2.

IEC 61784-2

Real-Time Ethernet

Delivery Time (Accuracy)

Number of

Node

Recovery Time

(Topology)

EtherNet/IP time sync.

_{130 to 190 µs (<= 1 µs)}

_{2 to 90}

---

PROFINET IO

_{1 ms (< 1 µs)}

60

3 ms (Ring)

P-NET on IP

6.3 ms (5.7 ms)

30

---

Vnet/IP

200 ms (< 5 ms)

4,096

< 600 ms (Parallel)

TCnet

_{2 ms / 20ms / 200ms}

(< 10 µs)

24

0 s (Parallel)

EtherCAT

< 150 µs (10 µs)

180

60 µs (Ring)

( Powerlink)

( 400 µs (< 1 µs) )

(53)

---

EPA

5 ms / 10 ms (< 10 µs)

32

---

産業アプリケーションの多種多様化への対応

10 nodes

100 nodes

1000 nodes

System Scale

10 us

100 us

1 ms

10 ms

100 ms

D

elivery

T

ime

MC

(Motion Control)

FA

(Discrete Control)

PA

(Process

Control)

Hybrid

Control

RTEは様々な仕様をもっている。なぜなら、多様化する産業アプリケーションに対応するため

・プリンタ機械は高速なレスポンスを必要とする

・化学プラントは大規模なシステム（数多くのノード）を必要とする

・鉄鋼（圧延）プラントは高速だが、中規模なシステムを必要とする

このように、各アプリケーションによって異なった仕様が必要とされる

工業用イーサネット（産業用イーサネット）とは?

【工業用イーサネットの特徴】

(1) リアルタイム性の課題 ⇒ 時間確定性の実現)

(2) 高可用性に対する課題 ⇒ 冗長化による妥当なリカバリータイム

イーサネット

工業用イーサネット

RTE

(リアルタイムイーサネット)

IEC 61784-2で定義されている

(2) High availability

(1) Real-time

「工業用イーサネット」の仕様は元々、各フィールドバス標準化団体から提案されていたもので、

TCP/UDP/IPをベースに、リアルタイム性と冗長化の仕様を標準化している

【A】

Best-effort class

:

イーサネットの高い伝送速度、スイ

ッチングハブによるバッファリングおよび全二重通信によるbest-effortな

通信クラス

「Delivery time」

100ms

10ms

1ms

「Dependence

of Hardware」

Special

ASIC

General

Component

工業用イーサネットの分類、そしてRTEとは？

【B】 Priority control class:

IEEE 802.11p等によるフレ

ームに優先順位をつけて、中継装置（スイッチングハブ等）にて優

先順位の高いフレームを選んで中継するクラス

【E】 Token control on lower layer class:

MAC層で、トークンを回して、各ノードの時間同期をはかり、送信

順番をスケジューリングするクラス

【C】 Token control on upper layer class:

MACより上位層で、トークンを周回させて、各ノードの同期をはかり、

送信順番をスケジューリングするクラス

【D】 Clock synchronization class:

時刻同期プロ

トコルによって、各ノードの時刻を正確に合わせて、送信順番をス

ケジューリングするクラス

⇒ RTEとは、ノード間でタイミングを同期させるメカニズムをもち、

時間確定的な通信を可能にする規格で、

RTEのプロファイル例

‐ リアルタイムアプリケーション向けで、ISO/IEC 8802-3をベース

• 標準イーサネットアプリケーションは、リアルタイム通信性能を制限せず

に実行される

ISO/IEC8802-3(Redundant)

Physical

Data Link

ISO/IEC8802-3

Network

Transport

Application

RFC791(IP)

RFC768(UDP),RFC793(TCP)

Standard Ethernet

application

Real-Time Ethernet

application

<Layer>

TELNET,FTP,HTTP,

OPC XML-DA etc

Applications

using

Common memory

Null

Specific scheduling

extension

フレームフォーマットの例

‐ コンパクトなデータレコードを効率的かつ頻繁に交換

• イーサネットフレームフォーマットに適合

• リアルタイム伝送フレーム用として、Ether

Type

No.をIEEE番号登録

管理局より取得（例えば、 ‘888b’ 等）

Pre DA SA Type IP

header

TCP

header

Data FCS

(8)

(6)

(6)

(2)

(46 ～ 1500)

(4)

Octets

• リアルタイム伝送フレーム：コンパクトなフレーム構造をもつフォーマット

Octets

Pre DA SA

Type

FC Data FCS

(8)

(6)

(6)

(2)

(2)

(44～132)

(4)

FC: Frame Control

※DLPDU: Data Link Protocol Data Unit

• まとめ

– フィールドバスの物理層・データリンク層はイーサネットではなく、それぞれ異なる

– リアルタイムイーサネットの物理層・データリンク層はイーサネットを利用している

– フィールドバス・リアルタイムイーサネットには基本的にセキュリティ機能はない

• セキュアな通信を確保するには？

① セキュアな通信回線上で各プロファイルの通信を行う

•

リアルタイムイーサネットフレームを暗号化（カプセル化）して通信を行う

•

例えば、VPN上でリアルタイムイーサネット通信を行う等

② データフレームのデータ部分を暗号化して通信を行う

•

上位層でデータ部分の暗号化および複合化を行って通信する

•

コントロールフレームのセキュアな通信は？

– リアルタイム制御をしているネットワークドメインをブリッジで分離

– リアルタイム制御ドメイン内の機器には物理的な接続を禁止

おわりに：計測・制御ネットワーク上でのセキュアな通信方法

• 規格番号 JIS TR B 0031:2013

• 標題 工業用通信ネットワーク―フィールドバス仕様―第１部：ＩＥＣ ６１

１５８及びＩＥＣ ６１７８４規格群の概要及び指針

• 英訳標題 Industrial communication networks -- Fieldbus

specifications -- Part 1: Overview and guidance for the IEC

61158 and IEC 61784 series

• 規格概要 ＩＥＣ ６１１５８規格群の概要及び指針を示す。

• 制定年月日 2013-05-01

• 出版年月日 2013-05-01

• 原案作成団体 一般社団法人 日本電気計測器工業会

• 対応国際規格 IEC/TR 61158-1:2010 (IDT)
