電圧の測定方法

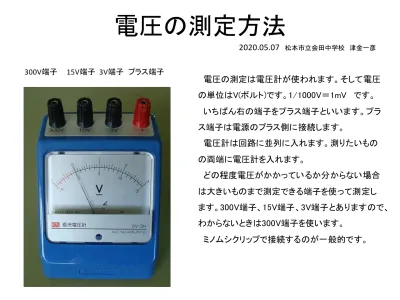

2020.05.07 松本市立会田中学校 津金一彦 電圧の測定は電圧計が使われます。そして電圧 の単位はV(ボルト)です。1/1000V＝1mV です。 いちばん右の端子をプラス端子といいます。プラ ス端子は電源のプラス側に接続します。 電圧計は回路に並列に入れます。測りたいもの の両端に電圧計を入れます。 どの程度電圧がかかっているか分からない場合 は大きいものまで測定できる端子を使って測定し ます。300V端子、15V端子、3V端子とありますので、 わからないときは300V端子を使います。 ミノムシクリップで接続するのが一般的です。 300V端子 15V端子 3V端子 プラス端子電圧計は測定したいものの両端にあてる 回路に並列に入れる A B 電池はこちら 側がプラス 豆電球 電池 ● ●
300V端子だったら → 22V 15V端子だったら → 1.2V 3V端子だったら → 0.22V 練習問題 目盛りは最小目盛の 1/10 までよむこと。 300V端子だったら → 69V 15V端子だったら → 3.5V 3V端子だったら → 0.69V 300V端子だったら → 170V 15V端子だったら → 8.4V 3V端子だったら → 1.70V 300V端子だったら → 244V 15V端子だったら → 12.2V 3V端子だったら → 2.44V
