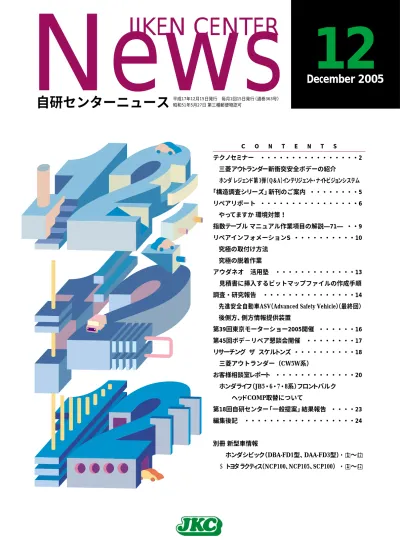

TECHNO SEMINAR 2

(1)

News

JIKEN CENTER

平成17年12月15日発行毎月1回15日発行（通巻363号）昭和51年5月27日第三種郵便物認可

自研センターニュース

C O N T E N T S テクノセミナー・・・・・・・・・・・・・・・・2 三菱アウトランダー新衝突安全ボデーの紹介 ホンダレジェンド第3弾（Q＆A）インテリジェント・ナイトビジョンシステム2 「構造調査シリーズ」新刊のご案内・・・・・・・・5 リペアリポート・・・・・・・・・・・・・・・・6 やってますか環境対策！ 指数テーブルマニュアル作業項目の解説―71― ・・9 リペアインフォメーションS ・・・・・・・・・・10 究極の取付け方法 究極の脱着作業 アウダネオ2活用塾・・・・・・・・・・・・・13 見積書に挿入するビットマップファイルの作成手順 調査・研究報告・・・・・・・・・・・・・・・14 先進安全自動車ASV（Advanced Safety Vehicle）（最終回） 後側方、側方情報提供装置 第39回東京モーターショー2005開催・・・・・・16 第45回ボデ−リペア懇談会開催・・・・・・・・17 リサーチングザスケルトンズ・・・・・・・・・・18 三菱アウトランダー（CW5W系） お客様相談室レポート・・・・・・・・・・・・・20 ホンダライフ（JB5・6・7・8系）フロントバルク ヘッドCOMP取替について 第18回自研センター「一般提案」結果報告・・・・23 編集後記・・・・・・・・・・・・・・・・・・24 別冊新型車情報 1ホンダシビック（DBA-FD1型、DAA-FD3型）・□1_∼□12 2トヨタラクティス（NCP100、NCP105、SCP100）・□1∼□12

12 December 2005

(2)

TECHNO SEMINAR

テクノセミナー

三菱アウトランダー

新衝突安全ボデーの紹介

1．はじめに 2005年10月17日に新開発のプラットフォーム（車台）と新開発パワートレイン（エンジン、トランスミッション）を搭載した新型ミッドサイズSUV、アウトランダーが三菱自動車より発売されました。アウトランダーは、衝突安全性能や剛性を高めた新世代プラットフォームを採用していますが、このボデー構造について紹介します。 2．新世代プラットフォームの概要 新世代プラットフォームは、走行性能・操縦安定性に優れるだけでなく、最新の安全基準に対応する衝突安全性能を確保しています。ボデーは、高張力鋼鈑を採用して車両重量の増加を抑えながら剛性を高めると共に、8角断面ストレートフロントサイドメンバ、客室保全環状構造など新規アイテムを採用することで全方位からの衝突安全性を高めています。また、衝突時における相手車の被害軽減や歩行者保護にも配慮した構造も採用しています。さらに、アルミ製ルーフパネルを採用することで、重心高の低下・ロール慣性モーメントの低減を図り、車体のふらつきやロールを抑え、乗り心地を犠牲にすることなく操縦安定性を高めています。

（1）全方位安全ボデー（RISE：Reinforced Impact Safety Evolution）

前面、側面、後面の全方向からの衝突に対して安全性を進化させるために、様々な新規採用アイテムを採用しています。例えば、8角断面ストレートフロントサイドメンバは、形状を徹底的に吟味することで、従来以上のエネルギ吸収性を実現しています。また、その後端をダッシュクロスメンバセンタ、ダッシュクロスメンバロアに連結したスリーレッグ支持構造※1_{によって、全面衝突エネルギを効果的に分散します。} フロントサイドメンバ前端（フロントバンパリーンホースメント）はクラッシュボックス構造※2_{として、軽衝突の際} にフロントサイドメンバまで衝撃を伝えることなくエネルギを吸収することで、ボデー損傷を最小限に留め、修理費を低く抑えます。客室保全環状構造は、あらかじめリーンホースメントを環状に溶接することにより、より合理的に全面、側面、後面の全方位からの衝撃吸収に大きな効果を発揮します。また、590MPa級ハイテン材を全体（ホワイトボデー重量）の15％、980MPa級ハイテン材を同8％と使用部位を広範囲に拡大することで、軽量・高耐力化を進めています。また、自車の保護性能のみならず、実際の事故に近い車対車の衝突試験により、コンパチビリティ性能※3_についても確認しています。さらに、エネルギ吸収式フード、フェンダパネル、衝撃吸収式フードヒンジ、ワイパ、パッド付ソフトバンパ等

(3)

TECHNO SEMINAR の採用により万一の対人事故時の障害軽減に配慮した歩行者傷害軽減ボデーを採用し、安全性の向上を図りました。 ※1：フロントフレームの構造をダッシュクロスメンバセンタ、ダッシュクロスメンバサイドおよびフロントサイドメンバリヤの3方向で支持することにより、前面衝突性能および車体合成の向上を図りました。 ※2：フロントサイドメンバ前端をクラッシュボックス構造にすることにより、前面軽衝突性能の向上を図りました。 ※3：自車の保護性能と相手車への攻撃性低減を両立させること（2）軽量高剛性ボデーボデー各部には、サイドボデーと結合してボデー全体の剛性をアップする閉断面ルーフボーをはじめ、フロントまわりを強化するストラットタワーバー、サイドブレース、ロアブレースなどを採用し、軽量でありながら強固なボデー剛性を達成して、卓越した操縦安定性を実現しています。これらの効果によりボデー剛性値は、ねじり剛性で「エアトレック」に対して18％、曲げ剛性で 39％アップしています。 2．その他の特徴 （1）バンパの分割構造フロントバンパ、リヤバンパに分割構造を採用してバンパの部分交換、損傷時の部品代低減、廃車時のリサイクル性を向上させています。フロントバンパーリーンホースメントブラケットロワー

A視

B

ダッシュクロスメンバーサイドダッシュクロスメンバーセンターフロントサイドメンバーリヤロアブレースフロントバンパフェースフロントバンパエクステンションB フロントバンパエクステンションA リヤコーナバンパリヤバンパフェース閉断面ルーフボーストラットタワーバーサイドブレースアルミルーフパネル下面視 B→ フロントバンパーリーンホースメントブラケットアッパー

(4)

（2）ヘッドランプブラケットの設定アウトランダーでは、ヘッドランプに補修用ブラケットが設定されました。右図に示すブラケットA、B、C のみが破損した場合、補修ブラケットを取付けることにより、安価な方法での修理を可能となります。また、ブラケットDが破損した場合、破損したブラケットDを切除（補修ブラケットの取付け不要）して対応します。備考：補修ブラケットを使用した場合の保証は、取付け寸法のみ。ヘッドランプ性能は保障外となる。注）補修要領は、整備解説書参照のこと。また、補給部品は個々の設定はなくブラケットA、B、Cの3個セットのみが設定されています。（3）アルミルーフ車両の最も高い位置にあるルーフパネルに、軽量のアルミニウムを採用しました。これにより全体の重心を下げ、コーナリング時のロールやふらつきを低減させ、車両の運動性能を向上させています。アルミルーフを採用することで5kgの軽量化を実現しています。アルミルーフパネルは、セルフピアスリベットとエポキシ系構造用接着剤で取付けられています。取替要領は整備解説書ボデー編に記載されていますが、取付け時にも製造ラインと同様にリベットとエポキシ系構造用接着剤を用いて作業を行うことになります。（4）ドアアウタパネルの分割補給アウトランダーは、フロントドアパネル、リヤドアパネルにアウタパネルの分割部品が設定されました。取替要領は整備解説書ボデー編に記載されていますが、取付け方法として、溶接工法と接着工法の2種類が紹介されています。 3．おわりに これからの自動車は、乗員保護、歩行者保護、コンパチビリティ性能の向上、さらに修理費の低減といった複雑に絡み合う問題をいかに取組んでいくかが課題になると思われます。アウトランダーはバンパの分割化、ヘッドランプブラケットの設定、ドアアウタパネルの設定等といった形で、我々の身近なテーマである修理費の低減に取組んでいます。これからも、このような車の開発を自動車メーカーに期待します。参考資料三菱アウトランダー新型車解説書〃〃整備解説書ボデー編〃〃新型車発表会資料（研修部／大川光治）ブラケットA ブラケットB ブラケットD ブラケットC

(5)

TECHNO SEMINAR 「構造調査シリーズ」新刊のご案内自研センターでは新型車について、損傷した場合の復元修理の立場から見た車両構造、部品の補給形態、指数項目とその作業範囲、ボデー寸法図など諸データを掲載した「構造調査シリーズ」を発刊しておりますが、今月は右記新刊をご案内しますので、ぜひご利用ください。定価は1,120円（税込み、送料別）です。お申し込みは自研センター総務企画部までお願いします。 TEL 047-328-9111 FAX 047-327-6737 No. 車名型式 J-420 J-421 J-422 レクサス IS350/IS250 ニッサンオッティトヨタラクティクス 20系 H91W系 100系インテリジェント・ナイトビジョンシステムの中で「ヘッドライトの照射範囲の前方30mより遠方の領域を情報提供の対象範囲としています。」となって図では車体前方より70mより遠方が情報提供範囲となっていますが、どのような範囲でしょうか？右図に示すようにヘッドライトの照射範囲は、車体前方30m から80mの領域を情報提供の対象範囲としています。また、歩行者の判別では、「歩行者は、大きさや頭部、肩部の形状などで判定し、注意喚起が必要と判断されればメーターを通じて注意喚起音、ヘッドアップディスプレイ上の強調枠表示で指示します。」となっていますが、どこから注意喚起音が出てくるのでしょうか？歩行者判別は、メーターを通じて行なわれます。このメーターとはコンビネーションのメーターからで、ここからブザー音、すなわち注意喚起音を出力すると共に、下写真のようにヘッドアップディスプレイからも強調表示されます。

Q1

A1

Q2

A2

自車約1.5m 約1.5m 約30m 約12度照射範囲照射範囲約80m 道路上の歩行者道路に進入しようとする歩行者

ホンダレジェンド第3弾

（Ｑ＆Ａ）

―インテリジェント・ナイトビジョンシステム）―

先の2005年5月号テクノセミナーにおいて、ホンダレジェンド第2弾としてインテリジェント・ナイトビジョン システムに関する解説を掲載いたしましたが、読者の方々から一部わかりにくい箇所があるとの指摘を受けま した。今回、改めてその説明をホンダレジェンド第3弾（Ｑ＆Ａ）にまとめました。 （編集事務局／笠原智昭）

(6)

REPAIR REPORT

リペアリポート

やってますか環境対策！

1．はじめに 近年、自動車補修業界でも環境対策がかなり話題になっています。その中でも注目度の高い水性塗料については、自研センターニュース８月号別冊でご紹介した通りですが、なにも水性塗料を使用しなければ環境対策できないわけではありません。そこで今回のリペアリポートでは、すぐに始められる（導入できる）環境対策作業・環境対策製品を紹介します。 2．環境対策とは そもそも環境対策とは、どういうことでしょう。基本的には“地球にやさしい”ということと“人にやさしい”ということになると思いますが、具体的に自動車補修では“ＶＯＣ排出の低減”“省エネルギー”“粉塵対策”“使用資源の低減”“廃棄物の低減”“悪臭の防止”“水質汚染の防止”などがあげられると思います。こういった課題について、具体的に作業方法・製品について説明していきたいと思います。 3．環境対策作業方法 写真１：余った塗料からシンナーを回収しましょう！写真2：シンナーを吹くときに攪拌棒も洗いましょう。写真3：高効率スプレーガンを使用するだけでVOC排出と塗料使用量を低減出来ます。作業工程対策方法理由最も期待できる効果 1. ポリパテ付け使用量（調合量）を適量化しましょう。少し多目に調合する必要はありますが、付けた量より余った量が多かったことありませんか？ 使用資源の低減 2. 3. 4. 5. 6. 7. 8. 9. 10. その他その他パテベラ清掃ポリパテ研磨塗料の調合プラサフ塗布上塗り① 上塗り② 廃塗料の処理スプレーガン洗浄① スプレーガン洗浄② 保護具の装着塗装ブースの使用硬化が始まる前に塗布を終了しましょう。硬化前にウエス等でふき取りましょう。集塵装置を使用しましょう。使用量（調合量）を適量化しましょう。（プラサフ・上塗り）なるべく平滑に塗りましょう。各種低圧スプレーガンを使用して使用量を減らしましょう。塗り肌を新車塗膜になるべく合わせて磨き作業量を低減しましょう。硬化させて廃棄せずに廃液回収業者に回収してもらいましょう。なるべくウエスでふき取りましょう。シンナーを吹くときに攪拌棒を洗浄しましょう。なるべく塗料を扱うときはビニール手袋や防毒マスクをしましょう。スプレーガンで塗装するときは塗装ブースを使用しましょう。硬化し始めたパテベラを清掃するのに洗浄シンナーをたくさん使用していませんか？パテ付け技術の向上が必要です。空研ぎでパテ粉を飛ばしていませんか。作業者と近隣住民によくないですよ。効率の良い集塵機が販売されています。自分なりの基準を作って適量を調合しましょう。プラサフ研磨作業量が減少します。平滑性が高ければ研磨量が減少し粉塵が減少します。最近の高効率スプレーガンは微粒化がいいので使用するだけで使用量を削減できます。コスト削減も可能です。最近の高効率ガンでは平滑に塗装したい場合、少し遅めのシンナーを使用して、吐出を絞る（高微粒化）と平滑に仕上げやすくなります。（磨き時間短縮）廃塗料を放置して硬化させるとＶＯＣを排出してしまいます。液体のまま廃液回収業者に委託しましょう。シンナー回収装置で回収すれば洗浄用に再利用可能です。ウエスで拭き取れば洗浄に使用するシンナーを低減できます。スプレーガン内部洗浄のためにシンナーを吹きますが、ただ吹かずにスチーム洗浄の要領で攪拌棒も洗浄すればシンナー使用量を低減できます。塗料が手につくとシンナーを使用してしまいます。素手で被塗物を触るとトラブルの原因にもなります。なによりも作業者の健康のために使用しましょう。基本的に塗装ブースではVOCの排出を防止できません。＊１_しかし、品質向上、磨き作業の低減、粉塵対策、作業者のためにも塗装ブースを使用しましょう。 ＶＯＣ排出低減 粉塵対策 ＶＯＣ排出低減 粉塵対策 ＶＯＣ排出低減 省エネルギー ＶＯＣ排出低減 ＶＯＣ排出低減 ＶＯＣ排出低減 作業者の安全衛生 作業者の安全衛生 ＊１：排気フィルターに活性炭フィルターを設置すればVOC排出を低減出来ます。

(7)

REPAIR REPORT 4. 環境対策製品紹介 環境対策製品の詳細は各種業界紙、またはインターネットに掲載されていますので、ここでは各製品開発の方向性を中心に紹介します。＊ＰＲＴＲ：有毒性の高い物質の移動量を届け出る制度。対象外であれば有毒性が低いといえます。（1）ポリパテポリパテに含まれるＶＯＣは比較的少ないといえますが、その中でも有害性の高いスチレンを低減する方向で開発がされているようです。関西ペイントではスチレンを含まない“バンパーパテＤＳ”を販売しています。写真4：まずは適正量調合しましょう！（2）プラサフプラサフについてはＰＲＴＲ対象物質である有害性の高いトルエン・キシレン（以下ＴＸ）や鉛を含まない製品が各社から販売されています。また、カラー化や明度（シェード）を上塗りカラーと合わせられるプラサフを開発し上塗り塗料使用量の低減も図られています。大日本塗料のAutoプラサフマルチはＴＸフリー・鉛フリーです。ロックペイントのミラクルプラサフＨＢ 2Ｋはインペイ性を向上しています。写真5：プラサフが上塗りカラーに近ければインペイは良くなります。（3）上塗り塗料・カラーベースカラーベースについてはＰＲＴＲ対象物質を低減する方向です。またシンナー希釈量が多いメタリック・パールを少ない希釈量で塗布できるように開発されています。以前は100∼120％希釈でした。イサム塗料アクロベース：メタリック・パール希釈 50∼70％日本ペイントアドミラe-cubeシステム：メタリック・パール希釈 40％このくらいの希釈で塗装可能です。写真6：環境にやさしい塗料と高効率スプレーガンでコストも低減！（4）上塗り塗料・クリヤーベースクリヤーについてはＰＲＴＲ対象物質の低減はもちろんのこと、キーワードは“ハイソリッド”です。ハイソリッドとは“高固形分低溶剤”のことで、少ない溶剤量で塗装でき、少ない使用量で十分な仕上りが得られるということです。（5）シンナー・シリコンオフ希釈・洗浄用シンナーとシリコンオフのＰＲＴＲ対象外製品も開発されています。関西ペイント：エコラッカーシンナー日本ペイント：オーデシリコンオフ（6）下処理剤（足付け脱脂剤）下処理剤に含まれる“リン”も水質汚染の原因となるそうです。無リンの下処理剤も販売されています。ゆたか磨材：キックオフ（7）集塵機ポリパテ・プラサフ等をサンダーで研磨するとかなりの粉塵がでます。集塵機はサンダーと掃除機を組み合わせて集塵します。以前からあった製品ですが集塵効率が格段に向上しています。

(8)

REPAIR REPORT （技術部／日吉健夫）イサム塗料035速乾システム MIRKAサンディングシステム写真7：パテ等の粉塵は塵肺の危険性があります。（8）高効率乾燥機以前からハイパワー乾燥機はありましたが、さらに高効率なカーボンヒーターが開発されました。高効率な理由はカーボンヒーターの波長が塗膜表面・塗膜内部・鉄板とすべてに熱がかかるためです。また、カーボン発熱体は消費電力が少なく電気代の節約にもなります。写真8：乾燥機にも当然、省エネルギーが求められます。また、強制乾燥を行う“ポリパテ・プラサフ・上塗り”の各製品は加熱乾燥時間の短縮による省エネルギー化も進んでいます。（9）その他その他では、日常生活のなかでも使用されている “詰め替え”製品の使用です。自動車補修用品ではペイントクリーナー（手洗い石鹸）等があります。また廃棄物低減という意味では、ソーセージパックシーラーを使用することでパッケージの廃棄物を低減することもできます。 5．まとめ 今回紹介した環境対策の作業方法や製品はごく一部です。作業方法については、まだまだいろいろな方法があると思いますが、一番大事なのは作業者の“環境対策をしよう”という意識だと思います。そういう意識があれば環境対策作業のアイデアは、いくらでも発見できるのではないでしょうか。特にVOC排出低減のポイントは、いかに液体から VOCを回収できるかにあると思います。一度気化してしまったVOCを回収するには活性炭を使用するしかありません。ですから、“余った塗料は固めずに 液体からシンナーを回収する”ということです。すべての塗装作業者がこれを実施するだけでもかなり環境対策できるはずです。なんといっても全国には、3 ∼4万件のボデーショップがあるといわれているのですから。今回、環境対策製品は国産製品を紹介しましたが、外資系にも環境対策製品は多くあります。多くあるばかりか、どちらかというと環境対策法または環境意識の進んでいる欧米の方が環境対策製品も進んでいるといえるのではないでしょうか。以前、フィンランドの塗装材料メーカーが自研センターに来社したことがありました。その時“フィンランドのボデーショップの塗装ブース普及率はどのくらいですか？”と聞いたところ“100％です。日本は違うのですか？”と聞かれて言葉に詰まったことがあります。こういったことからも“日本の環境対策は遅れている”と痛感しました。 “環境対策”と一言では言えても、経済性などを考えると難しい問題です。ただし、パテや塗料の使用量を適正化するということは、塗装コストの低減にもつながるので、積極的に取組んでいきたいところです。これには更なる技術力の向上が必要になります。まず取組むべきことは、作業者個々で“自分のできる環境対策を始める”ということなのです。今こそ、ペインターの真の実力を見せるのじゃ！

(9)

指数テーブルマニュアル作業項目の解説

−71−

今回は指数テーブルマニュアル（2005年10月発行）を基本に、ボデー系の作業項目『B430 ヘッドライニング脱着』について解説します。（図1） 1．前提条件および作業内容＊ヘッドライニング全ての脱着を行う作業 2．指数に含まれる主な作業＊必要範囲の付属品の脱着主な付属品・トリム・ガーニッシュ・サンバイザ・ルームランプ・ルームミラー・アシストグリップ＊配線の縁切りおよび取付け除く作業＊ガラスの脱着補足＊指数値は主な付属品（左右）の脱着を含む最大値と、主な付属品（左右）の脱着が含まれない（ヘッドライニングのみ）で表示される最小の2つの数値が表示されます。＊車種によりヘッドライニングが接着されて取外しにシワ・折れにより再使用が困難な場合、ヘッドライニング取替として作業項目名を表示しています。＊ヘッドライニングに配線が接着テープ等で接着されている関係でヘッドライニング脱着作業を行なう場合、インストルメントパネルの一部を取外すケースがあるが、その旨は指数テーブルに表示しています。（指数部／島田東一） B430 ルーフヘッドライニングAssy脱着 1台 1.80 ヘッドライニングのみ 0.60 （含）作業及び部品の脱着・インストルメントパネル（アッパ）・付属品・必要範囲のトリム類［除］作業および部品の脱着・ガラス［備考］ ※ルーフヘッドライニングAssyに接着されているハーネスがインストルメントパネル内側で接合されているため、インストルメントパネル（アッパ）の脱着が必要。指数はこの作業を含んで作成。図1 ヘッドライニングのみ

(10)

REPAIR Information S

リペアインフォメーション S

究極の取付け方法

自動車事故においては、所謂多頻度損傷部品と言われるバンパ、グリル、ランプ類等については脱着や取替が簡単な構造であればあるほど修理性という側面からは良いとされます。またそれらの部品の補給形態はＡｓｓｙのみの補給形態より、極力必要な部品のみを取替えることで修理が可能な補給形態の方が良いとされています。例えば、ヘッドランプでは脱着作業は、構造上の理由からフロントバンパカバーを取外す必要がありますし、また、ヘッドランプは2∼4本程度のボルトまたはナットで取付けられているのが一般的といわれてまいりました。しかしながら今回は、ボルボＶ500（ＣＢＡ・ＭＢ5244 平成17年式）のヘッドランプを用いて、従来一般的と言われていた構造や脱着方法と異なる特色についてご紹介致します。（写真1） 〈特色その1〉 ・ヘッドランプはスライド式のピン1本でボディに取付けられています。・取外し方法はラジエータアッパサポートのサイド付近にあるピンを上方向に引抜くだけでヘッドランプを取外すことが出来ます。（写真2、3）写真2 写真1 写真3

(11)

REPAIR Information S

究極の脱着作業

〈特色その2〉 ・ヘッドランプは単体での取外しが可能です。フ ロントバンパカバー等の取外し作業を必要としません。（写真4）以上の特色から当然といえば当然でありますが、他車との関係でいえば作業性が非常に優れていると言えるでしょう。 〈作業手順〉 フロントドアモール（写真5）写真5 補修塗装の際、ドアモールはアウタハンドルと並んでマスキング作業に苦労させられる部分でありますが、今回作業を行ったホンダアコード（ＣＬ7 平成14年式）のドアモールは非常に簡単な作業で脱着出来る構造でしたのでフロントドアモールとリヤドアモールをもとにご紹介致します。写真4 （1）フロントドアを開け、ドア内側サッシュ部にあるスクリュを外します。（写真6）写真6 （3）終了した状態です。（写真8）写真8 （2）ドアモールを上方向に持ち上げつつ後方に引きながらドアから外します。（写真7）写真7

(12)

REPAIR Information S リヤドアモール（写真9） 写真9 ドアモールをスクリュで固定する構造となっていますので、脱作業時にモールを損傷させてしまう可能性は非常に少なくなっています。またマスキングをするよりも短時間の作業時間となったことも付記させて頂きます。（1）リヤドアを開け、ドア内側サッシュ部にあるドアアウタモール固定スクリュを2本外します。（写真10）写真10 （3）ドア内側サッシュ部にあるドアモール固定スクリュ1本を外します。（写真12）写真12 （２）ドアアウタモールをサッシュより1ｃｍほど浮かせます。（写真11）写真11 （5）終了した状態です。（写真14）写真14 （4）ドアモールを上方向に持ち上げドアから外します。（写真13）写真13 （技術部／高木文夫）

(13)

アウダネオⅡ

活用塾

9 見積書に挿入する

ビットマップファイルの作成手順

ロゴマーク入りの工場名を見積書の右上に印刷する場合は、ビットマップ形式でファイルを作成する必要があります。ビットマップのファイルはサイズを縦×横＝1×3の比率で作成するとイメージ通りの印刷ができます。 Windowsに標準で付いている「ペイント」と「デジタルカメラ」を使用してビットマップファイルを作成する手順は次の通りです。 1．Windowsの「プログラム」・「アクセサリ」・「ペイント」を起動して、デジタルカメラで撮影した画像を開きます。 2．デジタルカメラの設定にもよりますが、撮影したファイルサイズが大きいと全体が表示されません。 3．「ペイント」のメニューより「変形」を選択し、「伸縮と傾き」をクリックします。 4．水平方向と垂直方向の倍率を変えることで画像の全体が表示できるようになります。 1．メニューバーのファイルを選択して「新規」選択します。 2．メニューバーの編集より貼付けを選択します。白紙の端部にカーソルを合わせて、貼付けた画像までドラッグして縦×横＝1×3のサイズにします。 1．アイコンメニューの選択をクリックし、ビットマップに変換したい部分をマウスで縦×横＝ 1×3の比率で範囲を選択します。 2．編集メニューよりコピーをクリックします。 1．メニューバーのファイルを選択して「名前をつけて保存」を選びます。 2．ファイルの種類はプルダウンメニューから256色ビットマップ（＊.bmp，＊.dib)を選択します。 3．ファイル名は任意の名前を付けて保存します。

(14)

調査・研究報告

先進安全自動車

ASV

（Advanced Safety Vehicle）

＜最終回＞

後側方、側方情報提供装置

本来は、大型車が高速道路走行時において車線変更、運転負担低減やドライバーの不注意による事故低減を目的としています。最近の乗用車においては、後進時に後方情報提供を行うシステムとしてバックモニターがあり、このシステムは現在多数装着されています。また、最近では左側方の情報提供を行う装置を装着している車両も販売されています。本調査報告書では、左側方情報提供を行っている車両について調査を行いました。メーカシステム呼称車名備考トヨタニッサンサイドモニターシステムサイドブラインドモニターハリアープレサージュエルグランドムラーノティーダフーガ全グレードにメーカオプション音声機能付バックモニター、G−BOOK対応DVDナビ付EMVをセットオプション選択時のみ装着可能。フロント＆サイドモニター装着時は、ステアリングホイールはモニター切替スイッチ付、エンブレムはカメラ付専用タイプ。プリクラッシュセーフティシステムと同時選択不可。（352,000円）全グレードにメーカオプション（カーウイングスナビ＋バックモニター＋サイドブラインドモニター 262,500円から） XLに標準装備、他グレードはメーカオプション（カーウイングスナビ＋バックビュー＆サイドブラインドモニターのセットオプションで338,100円から）全グレードに標準装備 15M、15G、15MFOREにメーカオプション（カーウイングスナビ＋バックビュー＆サイドブラインドモニターのセットオプション285,600円∼327,600円） 250XV、350XV FOURにメーカオプション（304,500円）他グレードは標準装備 サイドカメラ設定車種 （1）機能概要（ニッサンプレサージュから） 左ドアミラー内に埋め込んだCCDカメラにより、低速時に車両左前方・側方のドライバの死角となる部分をディスプレイで確認できる画像が鮮明で視認性が良く、物体の認識がしやすい赤外線CCDカメラ（カラー）を採用しています。また夜間の視認性を確保するためにCCDカメラに補助照明を採用しています。左ドアミラーに埋め込まれたCCDカメラ部インストルメントパネル部にあるディスプレイ

(15)

調査・研究報告 （3）主要構成部品と主な役割 （2）構成部品配置図 構成部品役割撮影素子にCCDを用いた超小型赤外線CCDカメラ（カラー）です。サイドブラインドカメラ赤外線カメラは、夜間の視認性を確保するため、カメラの感度を可視光領域から赤外線領域に調整されています。補助照明（赤外線LED）補助照明は、左ドアミラーに内蔵されています。なお、補助照明は赤外線照明を使用しているため、目には見えません。サイドブラインドカメラC／Uは、サイドブラインドモニタースイッチON信号をサイドブラインドカメラC／U 入力且つ車速条件が成立時、サイドブラインドカメラと補助照明に電源を供給しカメラから映像信号を入力します。サイドブラインドモニターSW サイドブラインドカメラサイドブラインドカメラC/U バックビューカメラC/U 補助照明（赤外線LED） TVチューナーディスプレイ （4）修理書記載状況 メーカ記載状況トヨタフロントモニターカメラ、サイドモニターカメラには強い衝撃や力を与えないでください。カメラの向きが狂い誤作動の原因となることがあります。ニッサンカメラ部は精密機器のため強い衝撃を与えないでください。故障の原因となったり、火災及び感電の原因となります。・部品補給形態は、共通しており、ミラーASSYの他にカメラの単品補給もあることが確認できます。（完） （6）部品価格 ハリアー 96,900円 77,400円プレサージュ 60,500円 35,000円フーガ 58,800円 35,000円ムラーノ 54,300円不明ティーダ 55,700円不明エルグランド 52,000円不明車種部品名称アウターミラーAssy カメラ（技術部／出町孝治） （5）部品補給形態 ニッサンプレサージュトヨタハリアー 96302M（LH） 96339N 96370M SEC.280 （28419） 96366M 87940 90105-06216（3） 87906B REFER TO FIG 86−06 （PNC 86790） LH アリ（サイドモニター）カメラ付き（LHのみ）非販売

カメラ

(16)

今回のモーターショーは、混雑緩和を考慮し開催期間を従来よりも4日延長、週末を3回組み入れたかたちで開催され、世界初の発表車が79台、日本発20台が来場者の目を楽しませてくれました。くるまへの興味・関心は、世代性別を超えて非常に高く、その様子は写真からもご理解頂けると思います。また体験・体感できる設備を備えたブースも多く見られ、更に会場を盛り上げていました。今回のモーターショー出展車の最新技術は、燃費＝環境性能と安全技術（運転者支援）に注がれていたように感じました。燃費向上への取組みは、これまでの軽量化（新構造、新素材）技術から、動力源であるガソリンを電気への移行（併用）するハイブリッドシステムへ、更に今回は次世代燃料としての燃料電池（水素＆酸素）の採用技術が多く紹介されていました。安全技術では、衝突時のボデー安全性重視から、くるまを事故に遭わせない技術が多く見られたのが印象的でした。最後に、TVの未来映像やアニメで目にした電動で等間隔に整列して走る（電車のような）自動車社会がすぐそこまできているように感じました。（技術部／松浦茂之）

第39回東京モーターショー2005開催

テーマ：

“Driving Tomorrow !“ from Tokyo

(17)

第45回ボデーリペア懇談会開催

10月25日、自研センターにおいて自動車メーカー8社27名の出席をいただき、総勢43名にて「ボデーリペア懇談会」を開催いたしました。自動車業界と損保業界をつなぐ自研センターにとって、最も重要な会議の一つとして当懇談会は運営されています。自研センターが行っている各種の調査・研究結果を発表し、自動車メーカーに改善提案を行っていく場として、また、自動車技術に関する情報収集、交換の場としても機能しています。当日は、自研センター代表取締役鈴木稔の挨拶に始まり、その後下記テーマに沿って懇談を行いました。 ・2005年度RCAR総会報告 ・D＆R調査結果報告 ・D＆R調査結果一般公開について ・国産車・輸入車の多頻度損傷部位の構造比較 ・各メーカーのディーラーに対する水性補修塗料導入に向けた取組みについて ・損保アジャスターからの改善提案について 2005年度RCAR総会報告については、9月のイタリア・ミラノで開催された会議の論議内容を紹介いたしました。毎回恒例の発表テーマであります「損傷性・修理性（D＆R）調査結果報告」では、05年度前半に調査しました2車種と先進安全装備搭載車両のD＆R調査結果を報告しました。 D＆R調査結果の一般公開につきましては、公開の内容・手順等につきましては、自動車メーカーの皆様のご意見をお伺いしました。国産車・輸入車の多頻度損傷部位の構造比較につきましては、フロントバンパ・ヘッドランプの構造について国産車と輸入車の比較を行い、改善提案を行いました。各メーカーのディーラーに対する水性補修塗料導入に向けた取組みにつきましては、各メーカーの皆様から現在の取組み状況につき発表いただきました。損保アジャスターからの改善提案につきましては、本年度の改善提案から5件を選定しメーカーへ提案いたしました。また、懇談会後の懇親会においても情報交換が活発に行われ、メーカーの皆様からも有意義であったとの感想をいただきました。自研センターは、各種の調査・研究とその展開を通じて、全ての自動車ユーザーのメリットとなるような活動を、今後も皆様とともに進めていきたいと考えております。（総務企画部／藤井大作）

(18)

Researching The Skeletons

リサーチングザスケルトンズ

三菱アウトランダー（ＣＷ5Ｗ系）

この「Researching The Skeletons」は外部からは確認することができないフロントサイドメンバおよびリヤサイドメンバ内側のリインホースメント等の位置や板厚を分かり易く紹介していくもので、データは実際に自研センターで調査した内容を転記したものです。今回は三菱のアウトランダー（ＣＷ５Ｗ系）を取り上げます。フロントサイドメンバ中央部には左右共に大型のリインホースメントが取付けられています。また衝突安全性については衝突時のエネルギーをフロントサイドメンバ前端およびリヤフロアサイドメンバエクステンション後端のクラッシャブルゾーンで吸収し、キャビンの変形を抑えるボディー構造としています。リヤフロアサイドメンバエクステンションには超高張力鋼板（５９０ＭＰａ級）が採用されています。カット作業位置はメーカー発行の「整備解説書ボデー編」に記載されているカット作業位置です。フロントサイドメンバ左外側 t=1.5mm t=1.5mm t=2.0mm フロントサイドメンバ右外側 t=1.7mm t=2.0mm t=1.2mm フロントサイドメンバ左内側フロントサイドメンバ右内側カット位置カット位置

(19)

Researching The Skeletons リヤエンドパネル取付状態リヤ正面リヤフロアサイドメンバエクステンション位置リヤエンドパネル取外し状態リヤフロア取付状態リヤ上側リヤフロア取外し状態 t=1.5mm t=1.3mm t=1.7mm t=2.0mm t=1.3mm t=1.6mm t=1.3mm t=2.2mm リヤ下側リヤフロアサイドメンバエクステンション位置（指数部／蛭間貴幸）

(20)

Customer Relations Department REPORT

お客様相談室レポート

ホンダライフ

（JB5・6・7・8系）

フロントバルクヘッドCOMP取替について

今回は、ホンダライフ（JB5・6・7・8系）のフロントバルクヘッドCOMP取外し作業を実際に自研センターで行いましたので、使用工具等を含めて紹介します。当車両フロント骨格部の特徴は、最近のホンダ車に共通した独特な形状と、一部分に硬い鋼板（590Mpaの高張力鋼板を使用）が使用されていることです。そのため、「エンジンルーム内は作業スペースが狭くドリルが入らない」や「鋼板が硬く溶接点の切削が難しい」といった相談が多く寄せられています。 1．周辺部品取外し 事前にフロントバンパ、両側ヘッドライト、両側フロントフェンダパネル、コンデンサCOMP、ラジエータCOMP、ウォッシャタンク等を取外します。 2．粗切り 両側の「−」部分をセンガーソーやエアソーで粗切りします。この作業は、後に行うフロントバルクヘッドパネルセットとフロントダンパハウジング部との作業性を良くするためです。【粗切り】【使用工具】 SANDFLEX：2 4T LENOX T：3 2T 【フロントバルクヘッドCOMP取外し前】【フロントバルクヘッドCOMP取外し後】フロントダンパハウジング部フロントバルクヘッドパネルセット

(21)

Customer Reletions Department REPORT 3．フロントバルクヘッドCOMP取外し 1）フロントバルクヘッドパネルセットとフロントダンパハウジング部の溶接箇所（○部）以外を切削しフロントバルクヘッドCOMP一部を取外します。＜参考＞ドリルの刃の交換は不要でした。 2）フロントバルクヘッドパネルセットとフロントダンパハウジング部の溶接箇所を切削しフロントバルクヘッド COMPの残部を取外します。・ホイール側（○部）は作業スペースの問題で、長さの短いドリルの刃を使用しています。フランジ部等は、ドリルの刃が垂直に当たるようにフランジを起こすと、より効率よく切削作業が可能になります。＜参考＞ドリルの刃は、基本的に10mm径を使用しています。直接取替パネルを切削できない場合は相手パネルを切削するために 8.2mm径を使用しています。交換回数は、10mm径2回、長さの短い10mm径1回、8.2mm径1回の計4回でした。・右側エンジンルーム内の溶接点切削作業は、作業スペースの確保が難しいため、ベルトサンダーで行います。これにより、エンジンマウンティングの取外しは不要です。＜参考＞ベルトの交換は、1回でした。【取外しパネル】 3Mセラミックベルト5610：10mm♯60 【取外し後の車両】 NACHI：コーティングカッター【外側の作業】【使用工具】【右側エンジンルーム内の作業】【残部パネル取外し状態】

(22)

Customer Reletions Department REPORT ・左側エンジンルーム内の溶接点切削作業は、ドリルで行います。ただし、作業スペースを確保するために追加でバッテリおよびバッテリセッティングベースCOMPの取外しが必要になります。 4．まとめ 今回取替作業をしたフロントバルクヘッドCOMPは、一部に高張力鋼板（590Mpa）が使用されていましたが、切削性の問題は特にありませんでした。また、形状や作業スペースから考えられる問題は、効果的な粗切りや作業の進め方、切削する工具の選択、ドリルの刃の長さ等を工夫すれば十分対応できると考えます。最後に、高張力鋼板の溶接点を切削する時のポイントは、切削時のドリル回転数を下げることと、ドリルの刃先「チゼル長さ」を通常より短めに研磨することです。＊参考資料：NACHi工具総合カタログ

日本アウダテックス社

指数テーブル「2005年12月号」発行のお知らせ

◆「指数テーブル」のご注文およびお問い合わせ◆

日本アウダテックス株式会社

TEL：03-5351-1900（代） FAX：03-5350-6305 メーカー名車名型式トヨタ LEXUS IS 20系ラクティス 100系日産セレナ C25系オッティ H91W系マツダロードスター NCEC系スズキエスクード TD54W、TD94W系メーカー名車名型式ボルボ V50 MB5244 シトロエン C4【注1】 _B5NFU ●2005年12月号国産車・指数テーブル（4メーカー・6車種） ●2005年12月号輸入車・指数テーブル（2メーカー・2車種） ※「2005年 12月号」のみの単独販売は行っておりません。購入を希望される方は下記「2006年版セット」（年間購読）をお求め下さい。【2006年版】・国産車セット＜商品番号：2006価格：￥18,000＞・輸入車セット＜商品番号：3006価格：￥4,000＞・国産車・輸入車セット＜商品番号：4006価格：￥20,000＞ ※バックナンバーは、2005年版・2004年版の各「国産車・輸入車セット」「国産車セット」「輸入車セット」となります。なお、在庫がなくなり次第販売を終了させていただきますのでご了承下さい。 ※ご購入の際のご不明な点は、下記にお問い合わせ下さい。【注1】主要外装部品版のためエンジン関連部品やリヤサスペンションのメカニカル系と溶接部位の作業項目は記載されておりません。（指数部／篠原清次）

(23)

第18回自研センター

結果のご報告

第18回自研センター「一般提案」には、皆様から258件もの応募をいただき誠に有難うございました。社内に委員会を設置し慎重に審査を行った結果、以下の通り表彰させていただきました。今後も「一般提案」の募集をして参りますので、奮ってご参加いただけますようお願い申し上げます。入賞「縮尺スケール応用による写真・画像における板金面積測定について」あいおい損害調査（株）菊地祐司様縮尺スケール（トライアングルスケール）と自研センターニュース別冊「新型車情報」に掲載されているボデー各部地上高数値を使用し、写真・画像から板金面積を測定し料金を算定する方法を提案しています。これまでも板金面積測定方法の提案はありましたが、身近な「新型車情報」を利用し、容易かつ直ちに実務に活用できる点で優れたものと考えます。 その他各賞 ・「拡大鏡使用時の撮影補助ツールとしての反射レフ板作成」三井住友海上損害調査（株）斉藤勝則様・「画像写真からの簡便な外板板金指数のとらえ方」三井住友海上損害調査（株）波多野善明様・「立会調査用『錆びの簡易判別シート』の作成」東京海上日動調査サービス（株）山口孝浩様・「スズキキャリィテールエンドパネルの補給形態について」あいおい損害調査（株）内野薫様・「スバルサンバーリアフロアパンの補給形態について」あいおい損害調査（株）佐田宏一様・「スズキキャリィデッキフロアテールクロスメンバーの補給形態について」東京海上日動調査サービス（株）津田昌宏様・「スズキキャリィ荷台の構造変更について」ニッセイ同和損害保険調査（株）松本昇様・「ターボチャージャーの構造変更および部品補給について」日本興亜損害調査（株）田中幸春様

第3位

アイデア賞

努力賞

メーカー

改善提案賞

（一般提案事務局：総務企画部／水本和秀）
