(1)

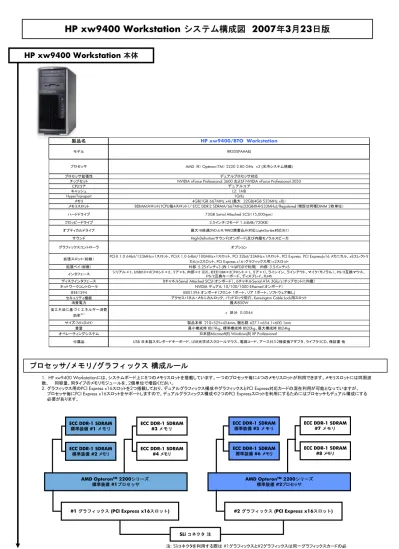

HP xw9400 Workstation システム構成図 2007年3月23日版

HP xw9400 Workstation 本体

プロセッサ

/メモリ/グラフィックス

構成ルール

AMD OpteronTM_{2200シリーズ} 標準装備#1プロセッサ AMD Opteron TM_{2200シリーズ} 標準装備#2プロセッサ

#1 グラフィックス(PCI Express x16スロット) #2 グラフィックス(PCI Express x16スロット)

ECC DDR-1 SDRAM 標準装備#1 メモリ ECC DDR-1 SDRAM 標準装備#2 メモリ ECC DDR-1 SDRAM #3 メモリ ECC DDR-1 SDRAM #4 メモリ ECC DDR-1 SDRAM 標準装備#5 メモリ ECC DDR-1 SDRAM 標準装備#6 メモリ ECC DDR-1 SDRAM #7 メモリ ECC DDR-1 SDRAM #8 メモリ 1. HP xw9400 Workstationには、システムボード上に8つのメモリスロットを搭載しています。一つのプロセッサ毎に4つのメモリスロットが利用できます。メモリスロットには同周波数、同容量、同タイプのメモリモジュールを、2個単位で増設ください。

2. グラフィックス用のPCI Express x16スロットを2つ搭載しており、デュアルグラフィックス構成やグラフィックスとPCI Express対応カードの混在利用が可能となっていますが、プロセッサ毎にPCI Express x16スロットをサポートしますので、デュアルグラフィックス構成や2つのPCI Expressスロットを利用にするためにはプロセッサもデュアル構成にする必要があります。

AMD （R） Opteron（TM） 2220 2.80 GHz ×2 (水冷システム搭載)

付属品 USB 日本語スタンダードキーボード、USB光学式スクロールマウス、電源コード、アース付3-2極変換アダプタ、ライブラリCD、保証書他

重量最小構成時約19kg、標準構成時約20kg、最大構成時約24kg

オペレーティングシステム日本語Microsoft(R) Windows(R) XP Professional

省エネ法に基づくエネルギー消費

効率☆1 c　区分　0.0044

サイズ（W×D×H）製品本体 210×525×454mm、梱包箱 427.1×654.1×600.1mm

セキュリティ機能アクセスパネル・メカニカルロック、パッドロック用穴、Kensington Cable Lock用スロット

消費電力最大800W

ネットワークコントローラ NVIDIA デュアル 10/100/1000 Ethernet（オンボード）

IEEE1394 IEEE1394 オンボード（フロント 1ポート、リア 1ポート、ソフトウェア無し)

インタフェースシリアル×1、USB2.0×8(フロント×2、リア×6、内部×2 ※2)、IEEE1394×2(フロント×1、リア×1)、ラインイン、ラインアウト、マイク（モノラル）、PS/2互換マウス、

PS/2互換キーボード、ディスプレイ、RJ45

ディスクインタフェース 8チャネルSerial Attached SCSI（オンボード）、6チャネルSerial ATA 3Gb/s（チップセットに内蔵）

拡張スロット（総数） PCI-X 1.0 64bit/133MHz×1スロット、PCI-X 1.0 64bit/100MHz×1スロット、PCI 32bit/33MHz×1スロット、PCI Express PCI Express(x16 メカニカル、x8エレクトリ

カル)×2スロット、PCI Express x16（グラフィックス用）×2スロット拡張ベイ（総数）外部：5.25インチ×3 (内 1つはFDDで利用)　内部：3.5インチ×5 サウンド High-Definitionサウンド(オンボード)及び内蔵モノラルスピーカグラフィックスコントローラオプションフロッピードライブ 3.5インチ（2モード 1.44MB/720KB）オプティカルドライブ最大16倍速DVD±R/RW(2層書込み対応,LightScribe対応※1)

メモリスロット 8DIMMスロット(1CPU毎4スロット）/ ECC DDR-2 SDRAM/667MHz(32GBのみ533MHz)/Registered（増設は同種DIMM 2枚単位）

ハードドライブ 73GB Serial Attached SCSI（15,000rpm）

HyperTransport 1GHz メモリ 4GB(1GB 667MHz x4) (最大　32GB(4GB 533MHz x8)） CPUコアデュアルコアキャッシュ L2: 1MB プロセッサプロセッサ拡張性デュアルプロセッサ対応

チップセット NVIDIA nForce Professional 3600 および NVIDIA nForce Professional 3050

製品名 HP xw9400/BTO Workstation

(2)

HP xw9400 Workstation システム構成図 2007年3月23日版

メモリ

xw9400 ECC DDR-2 SDRAM Registered 仕様用（xw4300用のPC4300/PC5300 ECC DDR2 SDRAM unbuffered、xw4400用のPC5300 ECC DDR SDRAM unbuffered, xw6200/xw8200用のPC3200 ECC DDR-2 SDRAM registeredおよびxw6400/xw8400用のPC5300F DDR2 FBDRAM は使用不可)

HP xw9400 Workstationには、システムボード上に8つのメモリスロットを搭載しています。一つのプロセッサ毎に4つのメモリスロットが利用できます。同一チャネル上のメモリスロットには同周波数、同容量、同タイプのメモリモジュールを、2枚単位で増設ください。 1GB(1GBx1)DDR2-667 ECC メモリモジュール EV282AA 2GB(2GBx1) DDR2-667 ECC メモリモジュール EV283AA •標準のメモリを抜いて4GB ECC DDR2 FBDIMM メモリキット使用時、最大で32GB のメモリをサポートします。但し、 Microsoft®Windows®XPでは最大4GBまでのご利用となります。また、Microsoft®Windows®XP やWindows®2000 等のOSが利用可能なアドレス空間の最大は4GBですが、コンピュータ内の特定のコンポーネント（システムROM、 APIC、PCIデバイス、グラフィックスコントローラなど）は、4GBの範囲内にアドレス空間を必要とします。よって 4GB構成の場合、Windows OSが使用できるメモリ容量は4GBより多少少なくなり、システムの構成によっては3.0GB

プロセッサ

AMD OpteronTM_{2220 (2.8 GHz)/1GHz HT/1MB L2キャッシュプロセッサ} 4GB(4GBx1) DDR2-667 ECC メモリモジュール） RP907AA AMD OpteronTM_{2220 (2.8 GHz)/1GHz HT/1MB L2キャッシュプロセッサ}

(3)

HP xw9400 Workstation システム構成図 2007年3月23日版

メモリ構成方法

DDR2 SDRAM ECCレジスタ付きメモリ

HP xw9400 Workstation (水冷搭載モデル）は標準構成Dual CPU、最小メモリ構成4GB となっています。

この図は、考えられるすべてのメモリ構成を網羅しているわけではありません。各AMD Opteronプロセッサは、ECCレジスタ付き667MHz（PC5300P）DDRメモリをサポートする内蔵メモリコントローラを持っています。メインメモリは、ダイレクトコネクトアーキテクチャを通して直接プロセッサに接続されています。プロセッサごとに4つのDIMM スロットで、合計8つのDIMMスロットが存在し、各プロセットは、最大10.2GB/sのメモリ帯域幅転送レートを提供します。32GBを超える場合にはデュアルCPUが必要となり、また8GB DIMM（使用可能な場合）が必要となります。同一チャネル上のメモリスロットには同周波数、同容量、同タイプのメモリモジュールを、2枚単位で増設ください。メモリソケットは、下記のように、メインボードに配置されています。

HP xw9400 Workstationのメモリ構成（HP xw9400 Workstation (水冷搭載モデル）は標準構成Dual CPU）:

デュアルプロセッサ構成では、最初のDIMMペアをソケットセット1（ブルーソケット）にインストールし、2番目のDIMMペアをソケットセット2（ルーソケット）にインストールします。さらに、必要な場合には、3番目のペアをソケットセット3（ブラックソケット）および4番目のペアをソケットセット4（ブラックソケット）にインストールします。最大メモリ容量プロセッサごとに32GBの構成で、最大64GBのDDR2 SDRAMをサポートします（32GBを超える場合には、デュアルCPU構成が必要であり、サポートされている場合にはクワッドランクDIMMが必要です）。シングルプロセッサ 1 DIMM ペア構成 2 DIMM ペア構成 _ペア構成2 DIMM _ペア構成4 DIMM デュアルプロセッサ 4GB（デュア ル） 1GB 1GB 1GB 1GB 8GB（デュア ル） 2GB 2GB 2GB 2GB 8GB（デュア ル） 1GB 1GB 1GB 1GB 1GB 1GB 1GB 1GB 12GB （デュアル） 16GB （デュアル） 16GB （デュアル） 32GB （デュアル） 64*GB （デュアル）注：* 64GBサイズのメモリは、200７年春まで提供されません。 8GB 8GB 8GB 8GB 8GB 8GB 8GB 8GB 4GB 4GB 4GB 4GB 4GB 4GB 4GB 4GB 2GB 2GB 2GB 2GB 2GB 2GB 2GB 2GB 4GB 4GB 4GB 4GB 2GB 2GB 1GB 1GB 2GB 2GB 1GB 1GB CPU 1 CPU 2 ソケットセット2 ソケットセット4 ソケットセット1 ソケットセット3

(4)

HP xw9400 Workstation システム構成図 2007年3月23日版

グラフィックコントローラ

NVIDIA QuadroFX4500 NVIDIA QuadroFX1500 ES355AA ＊デュアルディスプレイ時DVD 再生不可

PCI Express

NVIDIA QuadroFX560 ES354AA

PCI Express

＊デュアルディスプレイ時DVD 再生不可 xw9400 はデュアルグラフィックス構成が可能ですが、プロセッサ毎に1つのグラフィックスをサポートします。 NVIDIA QuadroFX3500 ES357AA

PCI Express

＊デュアルディスプレイ時DVD 再生不可 NVIDIA SLiコネクタ PP654A ＊FX3500, FX4500グラフィックスは同種類のデュアル構成の場合に利用可能SLi対応, FX4600, FX5500で利用可能、 NVIDIA SLiコネクタ NVIDIA QuadroFX4500 EA762AA

PCI Express

＊デュアルディスプレイ時DVD 再生不可 NVIDIA QuadroNVS 285 (PCI Express)

RD069AA

＊デュアルディスプレイ時DVD 再生不可＊PCI Express x16およびその直下の空きスロット使用

PCI Express

NVIDIA QuadroG-Sync ED087AA

PCI

＊NVIDIA QuadroFX4500用オプション Genlock及びFramelock機能により複数のシステムとの3D表示の同期を可能＊PCI Express x16およびその直下の空きスロット使用 NVIDIA QuadroFX4600 RV796AA

PCI Express

NVIDIA QuadroFX5500 RF089AA

PCI Express

＊デュアルディスプレイ時DVD 再生不可＊デュアルディスプレイ時DVD 再生不可＊PCI Express x16およびその直下の空きスロット使用

(5)

HP xw9400 Workstation システム構成図 2007年3月23日版

ストレージ

オンボードSAS コントローラ （8チャンネル、4ポート(内部)・4ポート(外部)） 2 内蔵SASハードディスク(オプション)

オン

ボード

4ポート外付けSASポート（EM164AA) で利用) オンボードSerialATAII コントローラ （6チャンネル、6ポート、RAID 0, 1 可能） 1 内蔵SerialATAハードディスク(オプション、SerialATAモデルは1台標準搭載) RAID 1を利用の場合2基のハードディスクドライブのみサポートとなります

オン

ボード

プライマリチャネルマスタースレーブ内蔵オプティカルドライブ (標準搭載) 内蔵オプティカルドライブ (オプション) オンボード Ultra ATA/100 コントローラ 3

オン

ボード

*標準搭載のオプティカルドライブを含め、最大2台まで搭載可能 1 1 1 サポート数量サポートする位置コントローラオプションのフロッピーディスクドラ 1 3 フロッピーディスク 5.25インチストレージドライブベイ 3 1、2、3 IDE 静音レール装備部品付きの3.5ストレージドライブベイ 5 4、5、6、7、8 SATAまたはSAS ＊SCSIとSATAはWindowsでの構成の場合には混在が可能です。その場合、プライマリディスクはSATAでの構成でのみサポートとなります。＊Linuxは、SATAコントローラをサポートしません。またLinuxではSATA とSASドライブの混在も対応していません 1 1 2 2 2

(6)

HP xw9400 Workstation システム構成図 2007年3月23日版

内蔵オプション

/SAS ハードディスクドライブ

*最大5 台まで増設可能(標準装備のSerialATAHDDを含めて5基まで)。

2

内蔵オプション

/SerialATA

ハードディスクドライブ

*SerialATAHDDは最大5台(但し、標準装備のSAS HDD を抜いた場合。また、RAID1を利用するときは最大2台までのサポートになります))。

1 *標準搭載のHDDを含め4基まで 73GB SAS ハードディスクドライブ(15,000rpm) EA329AA 146GB SAS ハードディスクドライブ(15,000rpm) EA330AA 300GB SAS ハードディスクドライブ(15,000rpm) EM174AA *標準搭載のHDDを含め5基まで

内蔵オプション/内蔵オプティカルドライブ

3 最大48X CD-RW/DVD-ROM コンボドライブ DE206B 最大16倍速DVD-ROMドライブ AA620B 最大16倍速DVD+/-RW (2層書込み、LightScribe対応) ドライブ DZ555B *本体には本ドライブが搭載されています。 Linuxで利用の場合はCDの書き込みはcdrecordコマンドを DVDの書き込みはgrowisofsコマンドを利用できます。 Lighitscribe利用には表面に特殊加工をした、特別なDVD-R、 CD-Rメディアが必要になります。メディアはHP製品としては販売しておりません。 500GB SerialATA3Gb/s ハードディスクドライブ(7,200rpm, NCQ) PV943A 250GB SerialATA3Gb/sハードディスクドライブ(7,200rpm, NCQ) EA788AA 750GB SerialATA3Gb/s ハードディスクドライブ(7,200rpm, NCQ) RH201A

ネットワークコントローラ

160GB SerialATA3Gb/sハードディスクドライブ(7,200rpm, NCQ) PV944A

(7)

HP xw9400 Workstation システム構成図 2007年3月23日版

マルチメディア

入力デバイス

USB

USB 光学式3ボタンマウス DY651A

その他オプション

ラックマウントコンバージョンキット AA640A *xw9400をラックに搭載する際に必要スライディングラックマウントキット DY664A *xw9400をラックに搭載する際に必要

モニタ

グラフィックコントローラに接続

PCI

SoundBlaster X-FiXtremeMusicオーディオカード（PCI） EA326AA HP SpacePilot3Dモーションコントローラ EF390AA HP SpacePilot3Dモーションコントローラ HP LP2065 TFT フラットパネルモニタ(20 インチTFT) EF227A4#ABJ HP LP2465TFT フラットパネルモニタ(24インチTFT) EF224A4#ABJ HP LP3065TFT フラットパネルモニタ(30 インチTFT) EZ320A4#ABJ ＊入力はDVI-D (デュアルリンク）です。WindowsPC,デュアルリンクデジタル帯域幅をもつDVIポートをサポートするグラフィックスカード、VESA DDC標準に準拠のプラグアンドプレイ設定をもった WQXGA(2560 x 1600) 対応のグラフィックスカードが必要になります。対応グラフィックスカード：HPxw9400 ワークステーションに装着される次のグラフィックスカードNVIDIA QuadroFX560(1系統）,FX1500,FX3450(1系統),FX3500,FX4500,FX4600,,FX5500 HP LP2465TFT フラットパネルモニタ スライディングラックマウントキット DY664A ラックマウントコンバージョンキット AA640

(8)

HP xw9400 Workstation システム構成図 2007年3月23日版

OS

Red Hat EL WS 3 Update 732ビット版 RA354AA

Red Hat EL WS 3 Update 764ビット版 RA355AA

Red Hat Linuxを利用される場合は、HP Direct Plusで販売しているLinux OSバンドルモデルをお勧めします。Linux OSバンドルモデルではRedHatEL WS3又はWS4の選択いただいたOS(1年間RedHatNetwork使用権付き)、RedHatEL WSの1年間のOS電話支援サポートが付いており安心して利用いただけます。またRed Hat EL WS3 及びWS4用のドライバCDを同梱しており、簡単にインストールが可能となります。また、ドライバCDはHPサポートWebサイト(http://h50221.www5.hp.com/CPO_TC/ws/ws.htm) から機種を選択、その後のダウンロード＆ドライバ(US) →OSの選択した画面から、ドライバCDイメージをダウンロードできます。

Red Hat EL WS 4Update 332ビット/64ビット版 RA356AA

内蔵オプション

/PCIオプション

PCIフロントカードガイド＆ファンキット

DY648A *PCIスロットのフロント部分へのガイドと、PCIスロット冷却用FANが付属しています。

Red Hat EL WS 3 Update 8 32ビット版 RL295AA

Red Hat EL WS 3 Update 8 64ビット版 RL294AA

Red Hat EL WS 4Update 3 32ビット/64ビット版 RL296AA

(9)

HP xw9400 Workstation システム構成図 2007年3月23日版

参考：

HP xw9400ブロックダイアグラム

AMD

Opteron

メモリ

nForce

Professional

3600

(MCP55)

AC9X Audio

6 SATA

4+2+2 USB

1Gb LAN

CD-ROM

SMSC SIO6

Super I/O

キーボード

マウス

フロッピー

シリアル

PCI-E x16 + I/

O

32bit PCI

スロット

PCI-E x16 + I/

O

TI

1394A

AMD

Opteron

(CPU2)

nForce

Professional

3050

(IO55)

メモリ

133MHz PCI-X

スロ

ット

100MHz PCI-X

スロ

ット

SAS LSI

1068e

SAS(

内部）

PCI-E x8

+ I/O

PCI-E x8

+ I/O

PCIX

bridge

外付

SAS

外付

SAS

外付

SAS

外付

SAS

SAS(

内部）

SAS(

内部）

SAS(

内部）

(10)

HP xw9400 Workstation システム構成図 2007年3月20日版

HP Remote Graphics ソフトウェア

*OSがWindowsの場合のみ選択可能となります。日本HPではRed Hat Linuxのサポートはしておりませんので、 OSがRed Hat Linuxの場合は、本製品はご選択できません。

HP Remote Graphics ソフトウェアv3 Receiverモジュール使用権 PY684AA *その他の情報に関しましては、弊社Webサイトでご確認ください。トップページ: http://h50146.www5.hp.com/products/workstations/remote/index.html FAQ: http://h50146.www5.hp.com/products/workstations/remote/faq.html

HP Remote Graphics ソフトウェアv3 CD-ROMメディア PY685AA

ライセンス

メディア

アップグレード権

HP Remote Graphics ソフトウェアRG088AA/PY682AA用1年間アップグレード権 PN680A

HP Remote Graphics ソフトウェアRG090AA/PY684AA用1年間アップグレード権 PN682A ※非常に高度な3次元画像転送技術を使用しておりますので、ご導入を検討される際には、ご購入前に必ず評価版をダウンロードしていただき、お客様のほうで実務以外の環境でテストいただきますようお願いいたします。なお、ダウ使用権（ライセンス製品）は、1システムあたり1ライセンス必要となります。インストールするシステム数に応じてオーダください。内容物は以下のとおりです。・Senderモジュール/Receiverモジュールのライセンス

・READ THIS FIRST for New License Owner付属（こちらに記載された ID/Passwordを使って専用Webにアクセス、ユーザ登録後ソフトウェアをダウンロード可能）・*バージョン間の互換性はサポートしていません。 Sender, Receiverのバージョンは統一してください CD-ROMメディアは、システム数（ライセンス数）に関わらず、お客様が必要とする数をオーダください。CD-ROMメディアがなくとも、ライセンス製品に含まれる‘READ THIS FIRST’に掲載されているUser ID/ Passwordを使うことにより、Webサイトからソフトウェアをダウンロードすることができます。内容物は以下のとおりです。・HP Remote Graphics ソフトウェア、Quick Install Guide (pdf)など・ユーザライセンスは含まれません。アップグレード権は、1ライセンスあたり1つ必要となります。 1年間常に最新のソフトウェアをダウンロードできますので、 HPではライセンスと同時にご購入いただくことを推奨しています。内容物は以下のとおりです。・Senderモジュール/Receiverモジュールのライセンスなど HP Remote Graphics ソフトウェア ユーザインタフェース HP Remote Graphics ソフトウェア アーキテクチャ・イメージ

HP Remote Graphics ソフトウェアv4 CD-ROMメディア RG091AA

HP Remote Graphics ソフトウェアv4

Senderモジュール/Receiverモジュール使用権 HPシステム用

RG088AA

HP Remote Graphics ソフトウェアv4 Receiverモジュール使用権 RG090AA

HP Remote Graphics ソフトウェアv3

Senderモジュール/Receiverモジュール使用権 HPシステム用

PY682AA
