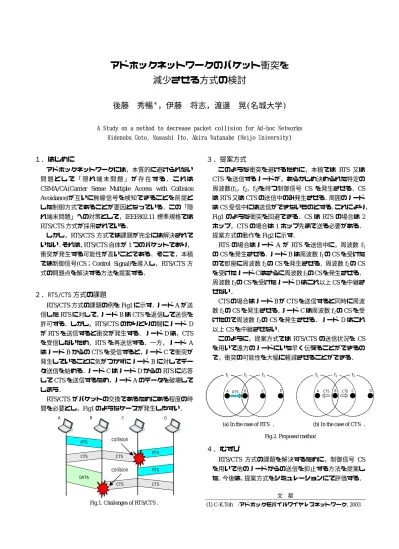

アドホックネットワークのパケット衝突を 減少させる方式の検討

アドホックネットワークのパケット衝突を  減少させる方式の検討

後藤  秀暢^＊，伊藤  将志，渡邊  晃(名城大学)

A Study on a method to decrease packet collision for Ad-hoc Networks  Hidenobu Goto, Masashi Ito, Akira Watanabe (Meijo University)

  １．はじめに

アドホックネットワークには，本質的に避けられない 問 題 と し て 「 隠 れ 端 末 問 題 」 が 存 在 す る ． こ れ は CSMA/CA(Carrier Sense Multiple Access with Collision Avoidance)が互いに無線信号を検知できることを前提と した制御方式であることが要因となっている．この「隠 れ端末問題」への対策として，IEEE802.11標準規格では RTS/CTS方式が採用されている．

    しかし，RTS/CTS方式では課題が完全には解決されて いない．それは，RTS/CTS自体が1つのパケットであり，

衝突が発生する可能性が高いことである．そこで，本稿 では制御信号(CS；Control Signal)を導入し，RTS/CTS方 式の問題点を解決する方法を提案する．

２．RTS/CTS 方式の課題

RTS/CTS方式の課題の例をFig1に示す．ノードAが送 信したRTSに対して，ノードBはCTSを返信して送信を 許可する．しかし，RTS/CTSのやりとりの間にノードD がRTSを送信すると衝突が発生する．ノードDは，CTS を受信しないため，RTSを再送信する．一方，ノードA はノードBからのCTSを受信すると，ノードCで衝突が 発生していることに気がつかずにノードBに対してデー タ送信を始める．ノードCはノードDからのRTSに応答 してCTSを送信するため，ノードAのデータを破壊して しまう．

RTS/CTSがパケットの交換であるためにある程度の時

間を必要とし，Fig1のようなケースが発生しやすい．

３．提案方式

    このような衝突を避けるために，本稿では RTS 又は CTS を送信するノードが，あらかじめ決められた特定の 周波数(f₁，f₂，f₃)を持つ制御信号 CS を発生させる．CS はRTS又はCTSの送信中のみ発生させる．周囲のノード はCS受信中には送信ができないものとする．これにより，

Fig1のような衝突を回避できる．CSはRTSの場合は 2 ホップ，CTSの場合は1ホップ先まで送る必要がある．

提案方式の動作をFig2に示す．

RTS の場合はノードAがRTSを送信中に，周波数f₁ のCSを発生させる．ノードBは周波数f1のCSを受けた ので即座に周波数f2のCSを発生させる．周波数f2のCS を受けたノードCはさらに周波数f₃のCSを発生させる．

周波数f3のCSを受けたノードDはこれ以上CSを中継さ せない．

CTSの場合はノードBがCTSを送信すると同時に周波 数f2のCSを発生させる．ノードCは周波数f2のCSを受 けたので周波数f3のCSを発生させる．ノードDはこれ 以上CSを中継させない．

    このように，提案方式では RTS/CTSの送信状況をCS を用いて遠方のノードにいち早く伝えることができるの で，衝突の可能性を大幅に軽減させることができる．

４．むすび

RTS/CTS 方式の課題を解決するために，制御信号 CS

を用いて他のノードからの送信を抑止する方法を提案し た．今後は，提案方式をシミュレーションにて評価する．

文  献

(1) C-K.Toh :アドホックモバイルワイヤレスネットワーク, 2003 Fig.1. Challenges of RTS/CTS .

Fig.2. Proposed method

A RTS B C D

f₁ f₂ f₃

A CTS B C D

f₂ f₃

f₃

CTS

A B C D

collision

collision

RTS

CTS

CTS RTS

RTS

CTS CTS

DATA

(a) In the case of RTS ． (b) In the case of CTS ．
