インストールの前提条件

(1)

インストールの前提条件

この章では、Cisco HyperFlex Systemsのインストールと設定の要件について説明します。

•VMware ESXiのソフトウェア要件（1ページ）

•必要なハードウェアケーブル（6ページ）

•ホスト要件（7ページ）

•ディスクの要件（8ページ）

•ブラウザ要件（12ページ）

•ポート要件（13ページ）

•ファブリックインターコネクトのアップリンクのプロビジョニング（19ページ）

•ネットワーク設定（22ページ）

•VLANとvSwitchの要件（24ページ）

•Cisco UCSの要件（24ページ）

•ハイパーバイザ要件（25ページ）

•ストレージクラスタ要件（26ページ）

•vCenter設定要件（28ページ）

•システムサービス要件（29ページ）

•コントローラVMのCPUリソース予約（31ページ）

•コントローラ仮想マシンのメモリリソース予約（31ページ）

•自動サポート要件（32ページ）

•シングルサインオンの要件（33ページ）

VMware ESXi のソフトウェア要件

ソフトウェア要件には、互換性のあるバージョンのCisco HyperFlexシステム（HX）コンポー

ネントとVMware vSphereコンポーネントを使用していることの確認が含まれます。

HyperFlexソフトウェアのバージョン

HXコンポーネント、つまりCisco HX Data Platformインストーラ、Cisco HX Data Platform、お

(2)

ラスタで使用される各サーバの各コンポーネントと、その中で使用される各サーバの各コンポーネントに互換性があることを確認します。

•事前に設定されたHXサーバに、同じバージョンのCisco UCSサーバファームウェアがインストールされていることを確認します。Cisco UCSファブリックインターコネクト（FI）ファームウェアのバージョンが異なる場合は、ファームウェアのバージョンを調整する手順について、『Cisco HyperFlex Systems Upgrade Guide』を参照してください。

•M4：新しくハイブリッドまたはオールフラッシュ（Cisco HyperFlex HX240c M4または HX220c M4）を導入する場合は、Cisco UCS Manager3.1(3h)以降がインストールされていることを確認してください。ガイダンスについては、Cisco TACまでご連絡ください。

•M5：新しくハイブリッドまたはオールフラッシュ（Cisco HyperFlex HX240c M5または HX220c M5）を導入する場合は、Cisco UCS Manager 3.2(3b)以降がインストールされていることを確認してください。

• SEDベースのHyperFlexシステムの場合、M4 SEDシステムであれば、Aバンドル（インフラストラクチャ）とCバンドル（ラックサーバ）がCisco UCS Managerバージョン

3.1(3h)以降であることを確認します。M5 SEDシステムであれば、すべてのバンドルが

Cisco UCS Managerバージョン3.2(3b)以降であることを確認します。

• HXサーバを再インストールするには、サポートされていて互換性のあるバージョンのソフトウェアをダウンロードしてください。要件と手順については、『VMware ESXi向け Cisco HyperFlex Systemインストールガイド』を参照してください。

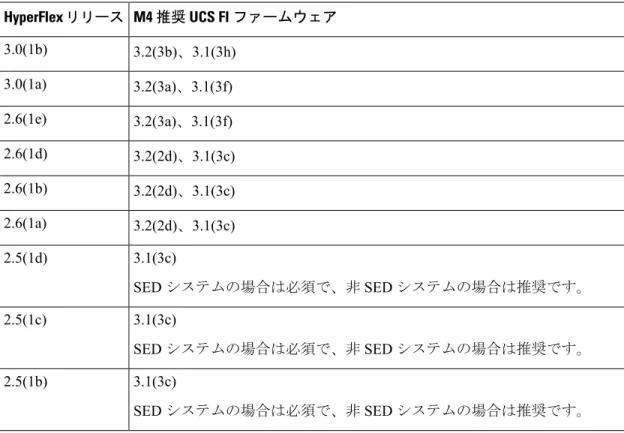

表1 : M4サーバ向けHyperFlexソフトウェアのバージョン

M4推奨UCS FIファームウェア HyperFlexリリース

3.2(3b)、3.1(3h) 3.0(1b)

3.2(3a)、3.1(3f) 3.0(1a)

3.2(3a)、3.1(3f) 2.6(1e)

3.2(2d)、3.1(3c) 2.6(1d)

3.2(2d)、3.1(3c) 2.6(1b)

3.2(2d)、3.1(3c) 2.6(1a)

3.1(3c)

SEDシステムの場合は必須で、非SEDシステムの場合は推奨です。

2.5(1d)

3.1(3c)

2.5(1c)

3.1(3c)

2.5(1b)

インストールの前提条件 VMware ESXiのソフトウェア要件

(3)

M4推奨UCS FIファームウェア HyperFlexリリース

3.1(3c)

2.5(1a)

3.1(2g) 2.1(1c)

3.1(2g) 2.1(1b)

3.1(2f) 2.0(1a)

3.1(2b) 1.8(1f)

3.1(2b) 1.8(1e)

3.1(2b) 1.8(1c)

3.1(2b) 1.8(1b)

3.1(2b) 1.8(1a)以降

表2 : M5サーバ向けHyperFlexソフトウェアのバージョン

M5推奨UCS FIファームウェア HyperFlexリリース

3.2(3b) 3.0(1b)

3.2(3a) 3.0(1a)

3.2(3a) 2.6(1c)

3.2(3a) 2.6(1d)

3.2(2d) 2.6(1b)

3.2(2d) 2.6(1a)

HyperFlexのライセンス

バージョン2.6(1a)以降のHyperFlexは、VMware PACライセンシングをサポートします。既存

のVMware組み込みライセンスは引き続きサポートされます。

バージョン2.5(1a)以降のHyperFlexは、スマートライセンシングメカニズムを使用してライセンスを適用します。詳細と手順については、「VMware ESXi向けCisco HyperFlex Systemインストールガイド」を参照してください。

サポートされているVMware vSphereバージョンおよびエディション

各HyperFlexリリースは、特定のバージョンのvSphere、VMware vCenter、およびVMware ESXi との互換性があります。

インストールの前提条件

VMware ESXiのソフトウェア要件

(4)

•すべてのHXサーバに、互換性があるバージョンのvSphereが事前インストールされていることを確認します。

• vCenterのバージョンがESXiのバージョンと同じか、またはそれ以降のバージョンである

ことを確認します。

• vCenterの管理者アカウントとrootレベルの権限および関連付けられたパスワードがある

ことを確認します。

vSphereエディション vSphereバージョン

HyperFlexのバージョン

Enterprise、Enterprise Plus、Standard、

Essentials Plus、ROBO 6.0 U3、6.5 U1

3.0(1b)

Enterprise、Enterprise Plus、Standard、 Essentials Plus、ROBO

6.0 U3、6.5 U1 3.0(1a)

6.0 U1b、6.0 U2、6.0 U2パッチ 3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.6(1e)

6.0 U1b、6.0 U2、6.0 U2パッチ 3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.6(1d)

Essentials Plus、ROBO 6.0 U1b、6.0 U2、6.0 U2パッチ

3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.6(1b)

3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.6(1a)

6.0 U1b、6.0 U2、6.0 U2パッチ 3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.5(1d)

6.0 U1b、6.0 U2、6.0 U2パッチ 3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.5(1c)

3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.5(1b)

3、6.0 U2パッチ4、6.0 U3、6.5 U1

2.5(1a)

インストールの前提条件 VMware ESXiのソフトウェア要件

(5)

vSphereエディション vSphereバージョン

HyperFlexのバージョン

6.0 U1b、6.0 U2、6.0 U2パッチ 3、6.0 U2パッチ4、6.0 U3.

2.1(1c)

Enterprise、Enterprise Plus 5.5 U3

3、6.0 U2パッチ4、6.0 U3.

2.1(1b)

3、6.0 U2パッチ4 2.0(1a)

Essentials Plus、ROBO 6.0 U1b、6.0 U2、6.0 U2パッチ3

1.8(1f)

6.0 U1b、6.0 U2、6.0 U2パッチ3 1.8(1e)

6.0 U1b、6.0 U2、6.0 U2パッチ3 1.8(1c)

1.8(1b)

1.8(1a)以降

VMware vSphereライセンス要件

vSphereライセンスの購入方法によって、HyperFlexシステムへのライセンスの適用方法が異な

ります。

•とともにvSphereライセンスを購入した場合HyperFlex

各HyperFlexサーバにはEnterpriseエディションまたはEnterprise Plusエディションのいずれかが出荷時にプレインストールされています。

VMware ESXiのソフトウェア要件

(6)

• HXノードには、OEMライセンスがプレインストールされています。HXサーバの受領後にブートドライブの内容を削除または上書きすると、出荷時にインストールされたライセンスも削除されます。

• OEMライセンスキーは、新しいVMware vCenter 6.0 U1bの機能です。以前のバージョンはOEMライセンスをサポートしていません。

•出荷時にインストールされたすべてのHXノードが同じOEM ライセンスキーを使用します。vSphereのOEMキーを使用すると、[使用率（Usage）]のカウントが[容量（Capacity）] の値を上回る可能性があります。

• [ホストの追加（Add Host）]ウィザードを使用してHXホストをvCenterに追加する場合は、[ライセンスの割り当て

（Assign license）]セクションで[OEMライセンス（OEM license）]を選択します。

実際のvSphereのOEMライセンスキーは、

0N085-XXXXX-XXXXX-XXXXX-10LHHのように難読化されています。

• Standard、Essentials Plus、およびROBOの各エディションは、

HXサーバのプレインストールでは使用できません。

（注）

•とともにvSphereライセンスを購入しなかった場合HyperFlex

HXノードにvSphere Foundationライセンスがプレインストールされています。初期設定後に、サポートされているバージョンのvSphereにライセンスを適用できます。

•vSphereライセンスをHyperFlexシステムなしでシスコから購入した場合

予備のvSphereライセンスを無償で入手するには、Cisco TACにご連絡ください。

必要なハードウェアケーブル

• 6200シリーズFIを使用する場合は、サーバごとに少なくとも2本の10 Gb Small Form-Factor

Pluggable（SFP）ケーブルを使用します。6300シリーズFIを使用する場合は、サーバご

とに少なくとも2本の40 GbE QSFPケーブルを使用します。

•ファブリックインターコネクトコンソールケーブル（CAB-CONSOLE-RJ45）の一方の端

がRJ-45コネクタで、もう一方の端がDB9コネクタがあることを確認します。このケー

ブルは、ラップトップ上のRS-232コンソール接続に接続するために使用します。

インストールの前提条件必要なハードウェアケーブル

(7)

•標準の電源コードで、電源モジュールとの接続側にIEC C13コネクタが付いていることを確認します。オプションのジャンパ電源コードで、電源モジュールとの接続側にIEC C13 コネクタ、IEC C13コンセントとの接続側にIEC C14コネクタが付いていることを確認します。

詳細については、『Cisco UCS 6200 Series Fabric Interconnect Hardware Guide』を参照してください。

• KVMケーブルは、Cisco HXシリーズサーバをシステムに接続します。DB9シリアルコ

ネクタ、モニタ用のVGAコネクタ、およびキーボードとマウス用のデュアルUSB 2.0ポートが付いています。このケーブルを使用すると、システムで稼動するオペレーティングシステムやBIOSに直接接続できます。

この同じKVMケーブルがUCSラックマウントサーバとブレードサーバの両方に使用されます。

（注）

M4またはM5サーバ用のケーブルとご注文情報の詳細については、それぞれ『Cisco HyperFlex HX-Series Models』と『Cisco UCS B200 Blade Server Installation and Service Note』を参照してください。

ホスト要件

1つのCisco HyperFlexクラスタには3つ以上のコンバージドHyperFlexノードが含まれています。追加のストレージが必要ない場合に計算能力を高めるために、コンピューティングのみノードを追加するオプションが用意されています。HyperFlexクラスタ内の各サーバはHyperFlex ノードとも呼ばれます。ストレージクラスタを展開する前に、各ノードに次の設定がインストールされ、構成されていることを確認してください。

詳細については、『Cisco HX240c/220c HyperFlex Node Installation Guides』を参照してください。

次のホスト要件が満たされていることを確認します。

•クラスタ内のすべてのサーバ（ノードまたはホスト）で同じVLAN IDを使用する。

•ストレージクラスタ全体のすべてのESXiサーバで同じ管理者ログインクレデンシャルを使用する。

•すべてのESXiホストでSSHを有効なままにしてください。

•すべてのサーバ上でDNSとNTPを設定する。

• VMware vSphereのインストールおよび設定。

•コンバージドノードまたはコンピューティング専用ノードに対してのみ、単一のVICを使用する。追加のやはサポートされません。

ホスト要件

(8)

ディスクの要件

コンバージドノードとコンピューティング専用ノードの間ではディスク要件が異なります。使用可能なCPUとメモリ容量を増やすには、必要に応じて、コンピューティング専用ノードで既存のクラスタを拡張できます。このコンピューティング専用ノードによって、ストレージパフォーマンスやストレージ容量が向上するわけではあません。

別の方法として、コンバージドノードを追加すると、CPUリソースやメモリリソースだけでなく、ストレージパフォーマンスやストレージ容量も増えます。

ソリッドステートディスク（SSD）のみを備えたサーバはオールフラッシュサーバです。SSD とハードディスクドライブ（HDD）の両方を備えたサーバはハイブリッドサーバです。

HyperFlexクラスタ内のすべてのディスクに以下が該当します。

•ストレージクラスタ内のすべてのディスクに同じストレージ容量が割り当てられます。ストレージクラスタ内のすべてのノードに同じ数のディスクが割り当てられます。

•すべてのSSDでTRIMをサポートし、TRIMが有効になっている必要があります。

•すべてのHDDをSATAとSASのどちらかのタイプにすることができます。ストレージクラスタ内のすべてのSASディスクをパススルーモードにする必要があります。

• SSDとHDDからディスクパーミッションを削除する必要があります。パーミッション付

きのディスクは無視され、HXストレージクラスタに追加されません。

•オプションで、ディスク上の既存のデータを削除またはバックアップすることができます。指定されたディスク上のすべての既存のデータが上書きされます。

新しいファクトリサーバは、適切なディスクパーティション設定で出荷されます。新しいファクトリサーバからディスクパーティションを削除しなくでください。

（注）

• Ciscoから直接購入したディスクのみがサポートされます。

•自己暗号化ドライブ（SED）を備えたサーバでは、キャッシュドライブと永続ストレージ

（容量）ドライブの両方をSED対応にする必要があります。このようなサーバは、保管中のデータの暗号化（DARE）をサポートします。

コンバージドノード数

下の表に示すディスクに加えて、すべてのM4コンバージドノードに、ESXがインストールされたミラー化設定の2 X 64-GB SD FlexFlashカードが実装されています。すべてのM5コンバージドノードに、ESXiがインストールされたM.2 SATA SSDが実装されています。

インストールの前提条件ディスクの要件

(9)

1台のサーバまたはストレージクラスタで、ストレージディスクのタイプやストレージサイズを混在させないでください。ストレージディスクタイプの混在はサポートされません。

•キャッシュディスクまたは永続ディスクを交換する際は、元のディスクと同じタイプとサイズを常に使用します。

•永続ドライブを混在させないでください。1台のサーバでは、すべてHDDまたはSSDにして、同じサイズのドライブを使用します。

•ハイブリッドキャッシュドライブタイプとオールフラッシュキャッシュドライブタイプを混在させないでください。ハイブリッドサーバではハイブリッドキャッシュデバイスを使用し、オールフラッシュサーバではオールフラッシュキャッシュデバイスを使用します。

•暗号化されたドライブタイプと暗号化されていないドライブタイプを混在させないでください。SEDハイブリッドドライブまたはSEDオールフラッシュドライブを使用します。SEDサーバでは、キャッシュドライブと永続ドライブの両方をSEDタイプにする必要があります。

•すべてのノードでSSDを同じサイズと数量にする必要があります。異なるSSDタイプを混在させることはできません。

（注）

下の表に、HXサーバタイプごとの互換性のあるドライブを示します。別段の指示がない限り、ドライブはサーバのフロントスロットに配置されます。リストにある複数のドライブはオプションです。サーバあたりの容量に相当する1つのドライブサイズを使用します。コンポーネントごとのドライブの最小数と最大数を一覧表示します。

HX240 M5サーバ

オールフラッシュ SED

ハイブリッド SED

オールフラッシュ

ハイブリッド数量

コンポーネント

240 GB SSD 240 GB SSD

ハウスキーピ 1 ングSSD

800 GB SSD 1.6 TB SSD

1.6 TB NVMe 400 GB SSD 1.6 TB SSD

1

（戻る）

キャッシュ SSD

800 GB SSD 960 GB SSD 3.8 TB SSD 1.2 TB HDD

960 GB SSD 3.8 TB SSD 1.2 TB HDD

1.8 TB HDD 6～23

永久的

（Persistent）

ディスクの要件

(10)

オールフラッシュSED ハイブリッド

SED オールフラッシュ

120 GB SSD 240 GB SSD 120 GB SSD

240 GB SSD ハウスキーピ 1

ングSSD

キャッシュ 1 SSD

1.8 TB HDD 6～23

永久的

（Persistent）

オールフラッシュSED ハイブリッドSED

ハウスキー 1 ピングSSD

1.6 TB NVMe 400 GB SSD 480 GB SSD

800 GB SSD キャッシュ 1

SSD

1.8 TB HDD 6～8

永久的

（Persistent）

HX 220 M4サーバ

240 GB SSD ハウスキー 1

ピングSSD

1.8 TB HDD 永久的 6

（Persistent）

エッジクラスタのHX220 M5サーバ

インストールの前提条件ディスクの要件

(11)

オールフラッシュSED ハイブリッドSED

ハウスキー 1 ピングSSD

1.6 TB NVMe 400 GB SSD 480 GB SSD

800 GB SSD キャッシュ 1

SSD

3～8 台永久的

（Persistent）

エッジクラスタのHX 220 M4サーバ

240 GB SSD ハウスキー 1

ピングSSD

3～6 永久的

（Persistent）

コンピューティング専用ノード

次の表に、コンピューティング専用機能にサポートされるコンピューティング専用ノードの構成を示します。コンピューティング専用ノード上のストレージは、ストレージクラスタのキャッシュまたはキャパシティに含まれません。

HyperFlexクラスタにコンピューティングノードを追加すると、コンピューティング専用サー

ビスプロファイルテンプレートにより、そのノードがSDカードから起動されるように自動的に構成されます。別の形式のブートメディアを使用する場合は、ローカルディスク構成ポリシーを更新する必要があります。サーバ関連のポリシーについては、『Cisco UCS

ManagerServer Management Guide』を参照してください。

（注）

ディスクの要件

(12)

サポートされているブート方法ESXi サポートされているコンピューティング専

用ノードサーバ

任意の方法を選択します。

ESXiインストールでサーバに1つの形式のブートメディアだけが公開されていることを確認します。インストール後に、さらにローカルディスクまたはリモートディスクを追加できます。

HXコンピューティング専用ノードの USBブートはサポートされていません。

重要

• ESXiでは、ミラー構成のSDカードがインストールされます。

•ローカルドライブのHDDまたはSSD。

• SANブート

• M.2 SATA SSDドライブ。

• Cisco B200 M3/M4/M5

• B260 M4

• B420 M4

• B460 M4

• C240 M3/M4/M5

• C220 M3/M4/M5

• C460 M4

• C480 M5

• B480 M5

ブラウザ要件

一覧表示されたHyperFlexコンポーネントを実行するには、次のブラウザのいずれかを使用してください。これらのブラウザはすでにテストされ、承認済みです。他のブラウザも動作する可能性がありますが、すべての機能がテストされ、確認されているわけではありません。

表3 :サポートされるブラウザ

HX接続 HXデータプラット

フォームインストーラ Cisco UCS Manager

ブラウザ

11以降サポート対象外

9以降 Microsoft Internet

Explorer

54以降 52以降

14以降 Google Chrome

52以降 54以降

7以降 Mozilla Firefox

注記

•Cisco HyperFlex Connect

推奨される最小解像度は1024 X 768です。

•Cisco HX Data Platformプラグイン

インストールの前提条件ブラウザ要件

(13)

Cisco HX Data PlatformプラグインはvSphereで動作します。VMware Host Clientシステムのブラウザ要件については、https://www.vmware.com/support/pubs/でVMwareのマニュアルを参照してください。

•Cisco UCS Manager

ブラウザは以下をサポートしている必要があります。

• Javaランタイム環境1.6以降

•一部の機能には、Adobe Flash Player 10以降が必要です。

Cisco UCS Managerに関するブラウザの最新情報については、最新の『Cisco UCS Manager Getting Started Guide』を参照してください。

ポート要件

ネットワークがファイアウォールの背後にある場合、標準的なポート要件の他に、VMwareは VMware ESXiとVMware vCenter用のポートを推奨します。

• CIP-Mは、クラスタ管理IPに使用します。

• SCVMは、コントローラVMの管理IPです。

• ESXiは、ハイパーバイザの管理IPです。

次のファイアウォールポートが開いていることを確認します。

タイムサーバ

基本的な情報ポート接続先

ソースサービス/プロト

コルポート番号

双方向タイムサーバ

各ESXiノード各SVCMノード UCSM

HXデータプラットフォームインストーラ NTP/UDP

123

ポート要件

(14)

HXデータプラットフォームインストーラ

管理アドレス各ESXiノード

HXデータプラットフォームインストーラ SSH/TCP

22

管理アドレス各SVCMノード

クラスタ管理 CIP-M

UCSM管理アドレス

UCSM

HXデータプラットフォームインストーラ HTTP/TCP

80

UCSM

HXデータプラットフォームインストーラ HTTPS/TCP

443

UCSM

HXデータプラットフォームインストーラ vSphere SDK/TCP

8089

vCenter HXデータプラッ

トフォームインストーラハートビー

ト/UDP/TCP 902

管理アドレス ESXi IP

CVM IP HXデータプラッ

トフォームインストーラ ICMP

メールサーバ

クラスタイベントへの電子メールサブスクリプションのオプション。

インストールの前提条件ポート要件

(15)

オプションメールサーバ

各SVCMノード CIP-M

UCSM SMTP/TCP

25

監視

UCSインフラストラクチャをモニタするためのオプション。

オプション監視サーバ UCSM

SNMPポーリン

グ/UDP 161

オプション監視サーバ

SNMPトラッ UCSM プ/UDP 162

DNSサーバ

管理アドレス各ESXiノード DNS

DNS/TCP/UDP 53（外部ルック

アップ）各SVCMノード DNS 管理アドレス

クラスタ管理 DNS

CIP-M

DNS UCSM

vCenter

双方向各SCVMノード

CIP-M vCenter

HTTP/TCP 80

双方向各ESXiノード

vCenter HTTPS（プラグイ

ン）/TCP 443

ポート要件

(16)

vCenter HTTPS（VC

SSO）/TCP 7444

vCenter HTTPS（プラグイ

ン）/TCP 9443

各ESXiノード vCenter

CIMサーバ/TCP 5989

各ESXiノード vCenter

ハートビート/TCP またはUDP 902

ユーザ

ユーザ SSH/TCP

22

HXデータプラットフォームインストーラ

UCSM

vCenter SSOサーバ

(17)

ユーザ HTTP/TCP

80

UCSM

HXデータプラットフォームインストーラ vCenter

各SVCMノードユーザ

HTTPS/TCP 443

CIP-M

UCSM

HXデータプラットフォームインストーラ vCenter vCenter SSOサーバユーザ

HTTPS

（SSO）/TCP 7444

vCenter ユーザ

HTTPS（プラグイン）/TCP

9443

ユーザ UCSM 仮想キーボード/

ビデオ/マウス

（vKVM）/TCP 2068

SSOサーバ

各SCVMノード CIP-M

SSOサーバ HTTPS

（SSO）/TCP 7444

ポート要件

(18)

ストレッチ補助

ストレッチクラスタHyperFlexを展開する場合にのみ必要。

双方向、管理アドレス

各CVMノード Witness

Witness Node/TCP 2181

2888 3888

双方向、管理アドレス

Witness Node/TCP 8180

潜在的な将来の要件

HTTP/TCP 80

潜在的な将来の要件

HTTPS/TCP 443

レプリケーション

ネイティブHX非同期クラスタ間レプリケーションを構成する場合にのみ必要です。

双方向（クラスタ管理IPアドレスを含む）

各CVMノード各CVMノード

データサービスマネージャピア/TCP 9338

データサービスマネージャ/TCP 9339

CVM/TCPのレプリケーション 3049

クラスタマップ/TCP 4049

NR NFS/TCP 4059

(19)

複製サービス 9098

コーディネーション/TCPのNRマスター

8889

ハイパーバイザサービス/TCP 9350

HTTPS/TCP 443

標準設定がなく、異なるポート設定が必要な場合は、環境のカスタマイズについて、表C-5ポートのリテラル値を参照してください。

ヒント

ファブリックインターコネクトのアップリンクのプロビジョニング

HyperFlexクラスタをセットアップする前に、最適なネットワークトラフィック管理のために

アップストリーム帯域幅の容量を計画します。これにより、コンポーネントの障害や部分的なネットワーク停止が発生してもフローの安定状態が保証されます。

デフォルトでは、hx-vm-networkvSwitchがアクティブ/アクティブとして設定されます。それ

以外のvSwitchは、アクティブ/スタンバイとして設定されます。

ファブリックインターコネクトのアップリンクのプロビジョニング

(20)

図1 :単一ホストのHyperFlexデータプラットフォームの接続性

管理、vMotion、およびストレージ用のすべてのトラフィックがファブリックインターコネクトにローカルに転送されることを保証して、フローの安定状態を維持するには、デフォルトの vSwitch NICチーミングポリシーとフェールオーバーポリシーを[はい]に設定します。vNIC-a で障害が発生すると、ESXiがロードバランシングを計算し、すべての仮想ポートをvNIC-bに再ピニングします。vNIC-aがオンライン状態に戻った時点で、再びピニングが適用され、vNIC-a

とvNIC-bの間で仮想ポートが元のように均等に分配されます。これにより、Cisco UCSファブ

リックインターコネクトのアップストリームでの遅延と帯域幅使用量が削減されます。

インストールの前提条件ファブリックインターコネクトのアップリンクのプロビジョニング

(21)

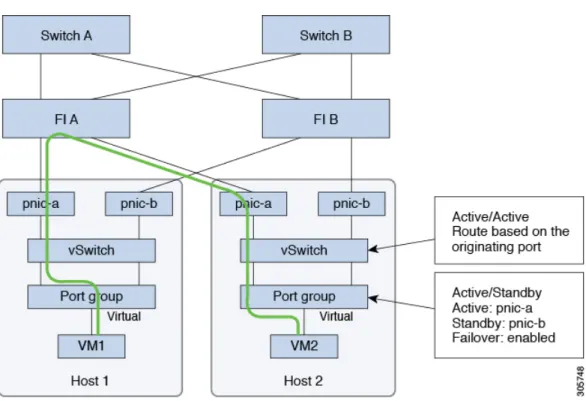

図2 :安定状態にあるトラフィックフロー

1つ以上のサーバリンクで障害が発生した場合（たとえばホスト1がファブリックAへの接続を失い、ホスト2がファブリックBへの接続を失った場合）は、トラフィックがアップストリームスイッチを通過する必要があります。したがってアップリンクネットワーク帯域幅の使用率が増加し、新しいアップリンクを追加する必要があります。

ファブリックインターコネクトのアップリンクのプロビジョニング

(22)

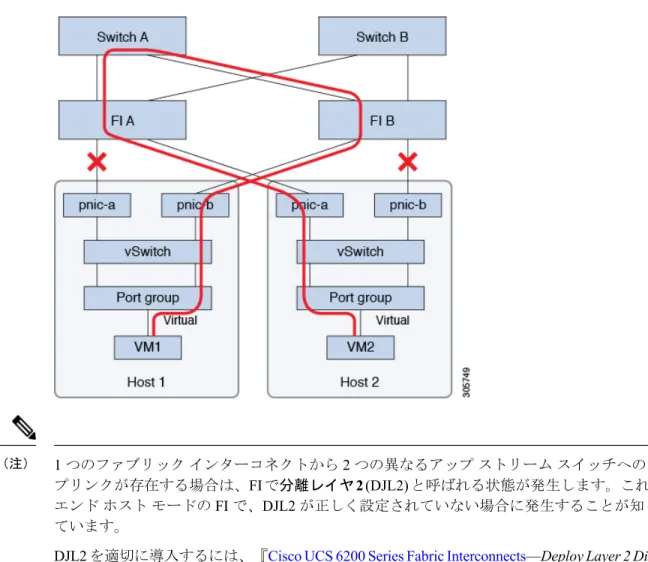

図3 :リンク障害発生時のトラフィックフロー

1つのファブリックインターコネクトから2つの異なるアップストリームスイッチへのアップリンクが存在する場合は、FIで分離レイヤ2(DJL2)と呼ばれる状態が発生します。これは、

エンドホストモードのFIで、DJL2が正しく設定されていない場合に発生することが知られています。

DJL2を適切に導入するには、『Cisco UCS 6200 Series Fabric Interconnects—Deploy Layer 2 Disjoint

Networks Upstream in End Host Mode』というホワイトペーパーを参照してください。

（注）

ネットワーク設定

ベストプラクティス

•ネットワークごとに別々のサブネットとVLANを使用します。

• 10 Gbpsケーブルを使用して、各ホストをCisco UCSファブリックインターコネクトに直

接接続します。

•デフォルトのVLANであるVLAN 1を使用しないでください。特にDisjoint Layer 2設定を使用している場合はネットワーキングの問題が発生する可能性があります。

•デフォルトで、インストーラはVLANを非ネイティブとして設定します。非ネイティブ VLANに対応するようにアップストリームスイッチを確実に設定してください。

インストールの前提条件ネットワーク設定

(23)

ESXiホストごとに、次のネットワークが必要です。

•管理トラフィックネットワーク：vCenterから、ハイパーバイザ（ESXiサーバ）管理とストレージクラスタ管理を処理します。

•データトラフィックネットワーク：ハイパーバイザとストレージのデータトラフィックを処理します。

•vMotionネットワーク

•VMネットワーク

4つのvSwitchがあり、それぞれが異なるネットワークを伝送します。

•vswitch-hx-inband-mgmt：ESXi管理とストレージコントローラ管理に使用されます。

•vswitch-hx-storage-data：ESXiストレージデータとHX Data Platformのレプリケーションに使用されます。

この2つのvSwitchは、割り当てられた静的IPアドレスでさらに2つのポートグループに分割され、ストレージクラスタとESXiホスト間のトラフィックを処理します。

•vswitch-hx-vmotion：VMとストレージvMotionに使用されます。

このvSwitchには、vCenterクラスタ内のすべてのホストに接続するvSphereで定義された管理用ポートグループが1つあります。

•vswitch-hx-vm-network：VMデータトラフィックに使用されます。

Cisco UCS Manager内の対応するvNICテンプレート上でVLANを追加または削除することができます。詳細な手順については、『Managing VLANs in Cisco UCS Manager』と

『Managing vNIC templates in Cisco UCS Manager』を参照してください。VSwitch上でポートグループを作成するには、『Adding Virtual Port Groups to VMware Standard vSwitch』を参照してください。

1. Cisco HX Data Platformインストーラが自動的にvSwitchを作成します。

2. HyperFlexストレージクラスタの作成後に、vSphere内の次のサービスを有効にする必要が

あります。

• DRS

• VMotion

•ハイアベイラビリティ

（注）

ネットワーク設定

(24)

VLAN と vSwitch の要件

少なくとも3つのVLAN IDを指定します。インストール中にファブリックインターコネクト上ですべてのVLANを設定する必要があります。

説明 VLANタイプ

次のそれぞれのネットワークに、別個のサブネットとVLANを使用します。

（注）

VLAN名：hx-inband-mgmt [VLAN ID]

VLAN ESXiとHyperFlexの管理トラフィック

VLAN名：hx-storage-data [VLAN ID]

VLAN HyperFlexのストレージトラフィック

VLAN名：hx-vmotion [VLAN ID]

VLAN VM vMotion

ユーザ定義 VLAN VMデータ

KVM IPプール

ホストあたり1つのIPアドレス。

IPブロック

例：255.255.0.0 サブネットマスク

例: 10.193.0.1 デフォルトゲートウェイ

外部スイッチVLANタギング（EST）を使用したVLANタギングおよびvSwitch設定は、UCS

Managerプロファイルを使って適用されます。HXデータプラットフォームインストーラはこ

のプロセスを簡略化します。

•デフォルトのVLANであるVLAN 1を使用しないでください。特にDisjoint Layer 2設定を使用している場合はネットワーキングの問題が発生する可能性があります。VLAN 1以外のVLANを使用します。

デフォルトで、インストーラはVLANを非ネイティブとして設定します。非ネイティブ VLANに対応するようにアップストリームスイッチを設定します。

（注）

Cisco UCS の要件

プロンプトが表示されたら、UCSファブリックインターコネクトとUCS Managerに関するリストの内容を提供してください。

インストールの前提条件 VLANとvSwitchの要件

(25)

Cisco UCSファブリックインターコネクトの要件

基本的な情報 UI要素

スイッチタイプと接続タイプを指定します

（SFP + Twin Axまたは光）。

アップリンクスイッチモデル

<IPアドレス>。ファブリックインターコネクトクラスタのIP

アドレス

<IPアドレス>。

FI-AのIPアドレス

<IPアドレス>。 FI-BのIPアドレス

00:00:00 MACアドレスプールを確認します。

MAC Address Pool

KVM IPプール。少なくとも4つのIPアドレス。

IPブロック

たとえば、255.255.0.0とします。

サブネットマスク

たとえば、10.193.0.1とします。

デフォルトゲートウェイ

Cisco UCS Managerの要件

基本的な情報 UI要素

ホスト名またはIPアドレス。

UCS Managerのホスト名

<管理者ユーザ名>

ユーザ名

<管理者ユーザ名>

パスワード

ハイパーバイザ要件

vCenterを介して、ストレージ管理ネットワークまたはストレージデータネットワーク上の

ESXiサーバが使用できるアドレス範囲から、IPアドレスを入力します。すべてのネットワークアドレスの静的IPアドレスを指定します。

ハイパーバイザ要件

(26)

•データネットワークと管理ットワークは別々のサブネット上に存在する必要があります。

•ストレージクラスタの作成後は、IPアドレスを変更できません。Cisco TACに連絡して、

サポートを受けてください。

•（必須の操作ではありませんが）DNS名を指定する場合には、IPアドレスの転送と逆DNS ルックアップを有効にしてください。

•インストーラのIPアドレスは、ハイパーバイザおよびストレージコントローラVMが使用する管理サブネットから到達可能である必要があります。インストーラアプライアンスは、インストールするクラスタに含まれないVMwareワークステーションまたはESXiホストで動作する必要があります。

（注）

データネットワークのIPアドレス管理ネットワークのIPアドレス

ストレージコントローラ

ハイパーバイザストレージコントロー

ラハイパーバイザ

<IPアドレス>

<IPアドレス>

<IPアドレス>

VLAN_ID

[VLANタグ（VLAN

Tags）] VLAN_ID

[VLANタグ（VLAN

Tags）]

サブネットマスクサブネットマスク

デフォルトゲートウェイ

インストーラアプライアンスのIPアドレス

<IPアドレス>

<IPアドレス>

ストレージクラスタ要件

Cisco HX Data Platformのコンポーネントであるストレージクラスタは、vSphereWebクライアントに容易にプロビジョニングできる単一のデータストアを提供することにより、ストレージの複雑さを軽減します。コントローラリソースを活用して高可用性を実現するために、ストレージクラスタ内のすべてのサーバのディスクにデータが分散されます。

インストールの前提条件ストレージクラスタ要件

(27)

ストレージクラスタは、関連するvCenterクラスタから独立しています。vCenterクラスタ内のESXiホストを使用してストレージクラスタを作成できます。

ストレージクラスタを定義するには、次のパラメータを指定します。

説明フィールド

ストレージクラスタの名前を入力します。

名前

これにより、各ESXiホスト上でストレージ管理ネットワークへのアクセスが可能になります。

•このIPアドレスは、ノードの管理IPアドレスと同じサブネット上に存在する必要があります。

•同じサブネット上の他のクラスタとの間でクラスタ管理IPが最後のオクテットを共有できないようにしてください。

•これらのIPアドレスは、「ハイパーバイザ」のセクションで各ノードに割り当てる4つのIPアドレスとは別の追加的なアドレスです。

管理IPアドレス

これにより、各ESXiホスト上でストレージデータネットワークとストレージコントローラVMネットワークへのアクセスが可能になります。

同じIPアドレスをクラスタ内のすべてのESXi ノードに適用する必要があります。

ストレージクラスタデータのIPアドレス

ストレージクラスタ要件

(28)

データレプリケーション係数により、ストレージクラスタ全体のデータの冗長レプリカの数が定義されます。

これはHX Data Platformのインストール中に設定され、変更はできません。

[データレプリケーション係数（Data

Replication Factor）]を選択します。選択できる基準は、次のとおりです。

•データレプリケーション係数3：データの冗長複製を3つ保持します。この場合、

より多くのストレージリソースを消費し、ノードまたはディスクの同時障害時に最大限のデータ保護を保証します。

これは推奨オプションです。

注目

•データレプリケーション係数2：データ の冗長複製を2つ保持します。この場合、

ストレージリソースの消費量は少なくてすみますが、ノードやディスクの同時障害が発生した場合にデータ保護が低下します。

ストレージクラスタ内のノードまたはディスクで障害が発生すると、クラスタの機能に影響が生じます。複数のノードで障害が発生する場合や、1つのノードと別のノード上のディスクで障害が発生する場合を、同時障害と呼びます。

データレプリケーションファクタ

vCenter 設定要件

vCenter用に管理者レベルのアカウントとパスワードを指定します。既存のvCenterサーバが存

在することを確認します。次のvSphereサービスが稼働していることを確認します。

• Dynamic Resource Scheduler（DRS）を有効にします（HXデータプラットフォームを使用するために必要）。

• vMotionを有効にします。

•高可用性（HA）を有効にします（フェールオーバー容量を定義するため、またデータストアハートビートを拡張するために必要）。

インストールの前提条件 vCenter設定要件

(29)

•ユーザVMはバージョン9以降である必要があります（HXデータプラットフォーム、ネイティブスナップショット、およびReadyClonesを使用するために必要）。

現在のvCenterサーバwebアドレスを入力します。

例：http://<IPアドレス>など。

vCenterServer

<管理者ユーザ名>を入力します。

ユーザ名

<管理者パスワード>を入力します。

パスワード

vCenterデータセンター用の必要な名前を入力

します。

データセンター名

vCenterクラスタ用の必要な名前を入力しま

す。クラスタには、3つ以上のESXiサーバが含まれる必要があります。

クラスタ名

システムサービス要件

Cisco HX Data Platformをインストールする前に、次のネットワーク接続とサービスが稼働していることを確認します。

• DNSサーバ

DNSサーバはHXストレージクラスタの外側に配置される必要が

あります。

（注）

• NTPサーバ

システムサービス要件

(30)

• NTPサーバはHXストレージクラスタの外側に配置される必要があります。

•ストレージクラスタを設定する前に、NTPサーバが稼働状態で、信頼性の高い時間のソースを提供していることを手動で確認します。

•すべてのノード（コンバージドとコンピューティングの両方）とすべてのストレージコントローラVMに同じNTPサーバを使用します。

• NTPサーバは、安定性があり、（クラスタの存続期間中に）

中断せず、静的IPアドレス経由で到達可能である必要があります。

（注）

• [タイムゾーン（Time Zone）]

基本的な情報フィールド

<IP address>

HyperFlexデータプラットフォームのインストール中にホスト名を

使用する場合は、DNSサーバアドレスが必須です。

（注） • DNSサーバを使用しない場合は、HX Data Platformインストーラの[クラスタの設定（Cluster Configuration）] ページの[システムサービス（System Services）]でホスト名を入力しないでください。IPアドレスのみを使用します。

•複数のDNSサーバアドレスを指定するには、アドレスをカンマで区切ります。DNSサーバアドレスが正しく入力されていることを注意深く確認してください。

[DNSサーバ（DNS Server(s)）]

インストールの前提条件システムサービス要件

(31)

基本的な情報フィールド

<IP address>

NTPサーバは、以下の間のクロック同期に使用されます。

•ストレージコントローラVM

• ESXiホスト

• vCenter Server

NTPサーバの静的IPアドレスは、ストレージコントローラVM、ESXiホスト、およびvCenter Server間のクロック同期を保証するために必要です。

重要

インストール中に、この情報がすべてのストレージコントローラ VMおよび対応するホストに伝播されます。ストレージクラスタの起動時に自動的に各サーバが同期されます。

NTPサーバ

(信頼性の高いNTPサーバが必要です)

<使用するタイムゾーン>

ストレージコントローラVMのタイムゾーンを選択します。これは、スケジュール済みのスナップショットを取得するタイミングを決定するために使用されます。

すべてのVMを同じタイムゾーンにする必要があります。

（注）

[タイムゾーン（Time Zone）]

コントローラ VM の CPU リソース予約

ストレージコントローラVMはHyperFlexデータプラットフォーム用の重要な機能を提供するので、HXデータプラットフォームインストーラはコントローラVMのCPUリソース予約を設定します。この予約により、コントローラVMに最低限必要なCPUリソースが割り当てられることが保証されます。これは、ESXiハイパーバイザーホストの物理CPUリソースがゲストVMによって大量に消費される状況で役立ちます。次の表に、ストレージコントローラ VMのCPUリソース予約の詳細を示します。

制限予約

VM CPUの数共有

無制限 10,800 MHz

低 8

コントローラ仮想マシンのメモリリソース予約

次の表に、ストレージコントローラVM用のメモリリソース予約の詳細を示します。

コントローラVMのCPUリソース予約

(32)

すべてのゲストメモリを予約ゲストメモリの量

サーバモデル

はい 48 GB

HX220c-M4/M5 HXAF220C-M4/M5

はい 72 GB

HX240c-M4/M5SX HXAF240C-M4/M5SX

• B200コンピューティング専用ブレードは軽量ストレージコントローラVMを備えてお

り、このVMは1つのvCPUと512 MBのメモリ予約でのみ設定されています。

• C240ラックサーバは、2ラックユニット（2RU）フォームファクタで非常に優れた拡張

性と高いパフォーマンスを提供します。

• C220サーバは、1ラックユニット（1RU）フォームファクタで拡張性を提供します。

自動サポート要件

自動サポート（ASUP）は、HX Data Platformを介して提供されるアラート通知サービスです。

自動サポートを有効にすると、HX Data Platformから、通知の受信先として指定された電子メールアドレスまたは電子メールエイリアスに通知が送信されます。

自動サポートを設定するには次の情報が必要です。

自動サポート

HXストレージクラスタの作成時にこのボックスをオンにします。

[自動サポートの有効化（Enable Auto Support）]

チェックボックス

<IP address>

自動サポートを有効にするには、ネットワーク上でSMTPメールサーバを設定する必要があります。すべてのストレージコントローラVMのIP アドレスから送信される電子メールを処理するために使用されます。

メールサーバ

<[email protected]>

自動サポート通知の送信に使用する電子メールアドレス。

メール送信者

自動サポート通知を受信する電子メールアドレスまたは電子メールエイリアスのリスト。

ASUP受信者

インストールの前提条件自動サポート要件

(33)

自動サポートを有効にすることを強くお勧めします。こうすると、ノードのドライブ障害など、将来のハードウェアの問題を診断するのに役立つハードウェアカウンタ履歴が提供されます。

（注）

シングルサインオンの要件

SSO URLがvCenterから提供されます。コントローラVMからそのURLに直接到達できない場合は、[インストーラの詳細設定（Installer Advanced Settings）]を使用して場所を明示的に設定します。

シングルサインオン（SSO）

SSO URLは、vCenterの[vCenterサーバ（vCenter Server）] >

[管理（Manage）] > [詳細設定（Advanced Settings）]にあります（キーconfig.vpxd.sso.sts.uri）。

SSOサーバのURL

シングルサインオンの要件

(34)

インストールの前提条件シングルサインオンの要件

インストールの前提条件
