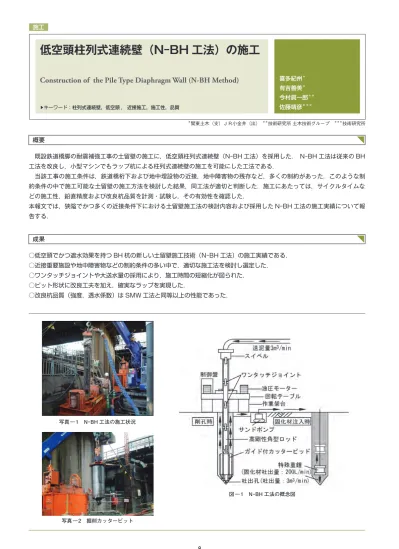

Construction of the Pile Type Diaphragm Wall (N-BH Method)
低空頭柱列式連続壁（N︲BH 工法）の施工
▶キーワード：柱列式連続壁，低空頭 , 近接施工，施工性，品質
喜多紀州＊ 有吉善美＊ 今村眞一郎＊＊
佐藤靖彦＊＊＊
＊関東土木（支）ＪＲ小金井（出） ＊＊技術研究所 土木技術グループ ＊＊＊技術研究所
写真 ― 1 N−BH 工法の施工状況 概要
既設鉄道橋脚の耐震補強工事の土留壁の施工に，低空頭柱列式連続壁（N︲BH 工法）を採用した． N︲BH 工法は従来の BH 工法を改良し，小型マシンでもラップ杭による柱列式連続壁の施工を可能にした工法である．
当該工事の施工条件は，鉄道橋桁下および地中埋設物の近接，地中障害物の残存など，多くの制約があった．このような制 約条件の中で施工可能な土留壁の施工方法を検討した結果，同工法が適切と判断した．施工にあたっては，サイクルタイムな どの施工性，鉛直精度および改良杭品質を計測・試験し，その有効性を確認した．
本報文では，狭隘でかつ多くの近接条件下における土留壁施工法の検討内容および採用した N︲BH 工法の施工実績について報 告する．
成果
○ 低空頭でかつ遮水効果を持つ BH 杭の新しい土留壁施工技術（N︲BH 工法）の施工実績である．
○ 近接重要施設や地中障害物などの制約条件の多い中で，適切な施工法を検討し選定した．
○ ワンタッチジョイントや大送水量の採用により，施工時間の短縮化が図られた．
○ ビット形状に改良工夫を加え，確実なラップを実現した．
○ 改良杭品質（強度，透水係数）は SMW 工法と同等以上の性能であった．
写真 ― 2 掘削カッタービット
図 ― 1 N−BH 工法の概念図 施工
