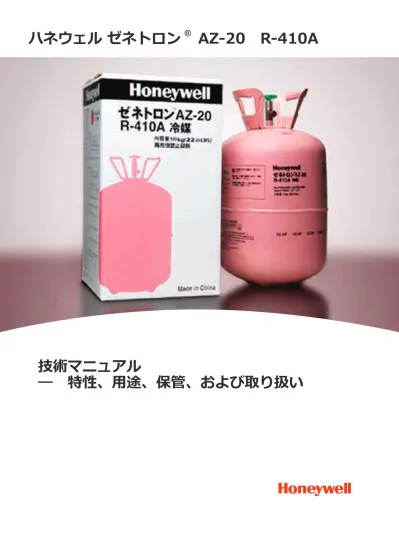

ハネウェル ゼネトロン

®

_{AZ-20　R-410A}

技術マニュアル

ハネウェルゼネトロン

®

_{AZ-20　R-410A}

技術マニュアルー特性、用途、保管、および取り扱い

はじめに

···

3

応用例

···

3

空調設備

···

3

冷凍冷蔵設備

···

3

店舗用冷蔵設備

···

3

サービス上の検討事項

···

3

物理特性

···

3

製品仕様書

···

4

圧力と温度の比較(英国式単位と SI 単位)

···

4

輸送特性

···

4

熱伝導および圧力降下の特性

···

5

電気的特性

···

6

物質の適合性

···

6

塩素化物質と冷媒

···

6

乾燥剤

···

6

プラスティックおよびエラストマーに

対する適合性

···

7

潤滑油

···

7

安全性

···

7

毒性

···

7

吸入

···

7

皮膚や眼への接触

···

8

リーク

···

8

可燃性

···

8

発火性

···

8

熱安定性

···

8

保管と取り扱い

···

8

バルクとシリンダー

···

8

メンテナンス

···

9

リークの検出

···

9

既存のシステムのレトロフィット

···

10

充填の最適化

···

10

フィルタドライヤー

···

10

冷媒の回収

···

11

パッケージ

···

11

熱力学特性 , 輸送特性データの表

(SI 単位 )

···

12~16

目次

はじめに

ゼネトロン

®

_AZ-20

®

_{R-410A(HFC-32/HFC-125 の共沸混合冷媒。}

ASHRAE により R-410A として認定 ) は、HCFC-22 の代替として

さまざまな新しい設備の用途に使用できるようハネウェルが開発し

た、長寿命のオゾン層非破壊性ガスです。

Genetron AZ-20 は HCFC-22 より高い冷房能力をしめし、かつ高

圧であり、本質的に毒性の低いガスです。Genetron AZ-20 は、共

沸混合物と同様の挙動を示すため、フィールドでのサービスが容易

です。

Genetron AZ-20 は、 特 許 取 得 済 み で あ り、UL(Underwriters’

Laboratory) によって不燃性ガスとして認められています。

応用例

空調システム

Genetron AZ-20は、HCFC-22の代替として新規の住宅用およびパッ

ケージ型空調システムに最適でかつ安定な、オゾン層非破壊性ガス

です。その用途に合わせて最適化された、スクロール式または往復

式コンプレッサを使用したパッケージ型システムは、エネルギー効

率指標 (EER) が HCFC-22 より 5~6% 高いことがテストで明らかに

なっています。

また、Genetron AZ-20 は HCFC-22 より冷房能力が高くかつ高圧

なので、空調設備のデザインを小型化し、よりコンパクトにするこ

とができます。

冷凍冷蔵設備

Genetron AZ-20 は、冷凍冷蔵設備、特に容積式冷凍冷蔵設備で

HCFC-22 の優れた代替ガスとして使用できます。高圧での使用が認

可されているコンポーネントが組み込まれた既存の冷凍冷蔵設備、

特に浸水式熱交換器システムが組み込まれた冷凍冷蔵設備で

HCFC-22 の代替となる冷媒としても使用できます。ハネウェルでは、改造

を行う前に冷凍冷蔵設備の製造元に問い合わせることを推奨してい

ます。

店舗用冷蔵設備

Genetron AZ-20 は、スーパーマーケットの陳列ケースや開閉でき

る冷蔵ケースなど、温度がさほど低くない店舗用冷蔵設備で

HCFC-22 の代替として使用できます。

サービス上の検討事項

Genetron AZ-20 は、HFC-32 と HFC-125 を 50% の 比 率 で ( 重

量 %) 混合した物質です。Genetron AZ-20 では、使用温度範囲より

0.3

o

_{F(0.2℃ ) 以下の温度すべりを示し、共沸混合物に非常に近い挙}

動を示します（擬似共沸混合物）。

Genetron AZ-20 のような共沸混合冷媒は、非共沸混合冷媒と比べ

て、システムで著しい分離が発生したり、リークによってその組成

が物質的に変化したりすることはありません。その結果、共沸混合

冷媒を使用するシステムは、単体冷媒を使用するシステムと同様に

サービスできます。

物理特性

化学名 ジフルオロメタン /_{ペンタフルオロエタン} 分子式 CH2F2/CHF2CF3 外観 無色 分子量 72.6 沸点 (1 ATM の圧力 (101.3 kPa) で ) -60.6o_F -51.5o_C 凝固点 -247o_F -155o_C 臨界温度a _160.444o_F 71.358o_C 臨界圧力a _{711.06 (Psia)} 49.03 ( バール ) 臨界容積a _{0.0349 (ft}3_/lb) 0.0022 (m3_/kg) 臨界密度a _{28.69 (lb/ft}3₎ 459.53 (kg/m3₎ 沸点での蒸気密度 0.26 (lb/ft3₎ 4.17 (kg/m3₎ 液体比重† _{66.09 (lb/ft}3₎ 1059 (kg/m3₎ 液体比熱† _{0.41 (Btu/lb° F)} ( 定圧で ) 1.71 (kJ/kg•K) 蒸気比熱† _{(1 ATM で ) 0.17 (Btu/lb° F)} 0.70 (kJ/kg•K) 沸点での気化熱 117.43 (Btu/lb) (1 ATM (101.3 kPa) で ) 272.97 (kJ/kg) 蒸気圧† _{239.59 (Psia)} 16.52 ( バール ) 液体の熱伝導度† _{0.0534 (Btu/hr ft}o_F) 0.0924 (W/m•K) 蒸気の熱伝導度† _{0.0091 (Btu/hr ft}o_F) 0.0157 (W/m•K) 液体の粘度† _{0.2825 (lbm/ft hr)} 116.73 (lbm/ft hr) 蒸気の粘度† _{0.0351 (lbm/ft hr)} 14.50 (lbm/ft hr) 揮発物の含有量 (%) 99.99 AZ-20 の水に対する溶解度 ( 重量 %) 0.28 空気中での可燃限界 ( 体積 %)* なし オゾン層破壊係数 (ODP) 0.00 ASHRAE 安全性グループの分類 A1/A1 a Refprop v7.01 (NIST) * ASTM E681-85 マッチ発火テスト、環境条件 † 特に明記されていない限り、測定値はすべて 25o_{C で測定されたものです。}

圧力と温度の比較

温度 o_{F 圧力 Psig 温度 ℃} 圧力 bar ( ゲージ圧 ) -40 10.7 -40 0.74 -35 14.0 -37.5 0.95 -30 17.7 -35 1.17 -25 21.8 -32.5 1.42 -20 26.2 -30 1.68 -15 31.0 -27.5 1.97 -10 36.3 -25 2.28 -5 42.0 -22.5 2.62 0 48.2 -20 2.98 5 54.9 -17.5 3.37 10 62.2 -15 3.79 15 70.0 -12.5 4.24 20 78.4 -10 4.72 25 87.4 -7.5 5.23 30 97.0 -5 5.77 35 107.3 -2.5 6.35 40 118.4 0 6.97 45 130.1 2.5 7.63 50 142.6 5 8.32 55 156.0 7.5 9.06 60 170.1 10 9.84 65 185.1 12.5 10.66 70 201.1 15 11.53 75 217.9 17.5 12.45 80 235.8 20 13.42 85 254.6 22.5 14.44 90 274.5 25 15.51 95 295.5 27.5 16.64 100 317.6 30 17.83 105 340.9 32.5 19.07 110 365.4 35 20.37 115 391.2 37.5 21.74 120 418.3 40 23.18 125 446.8 42.5 24.68 130 476.8 45 26.25 135 508.3 47.5 27.90 140 541.4 50 29.62 145 576.3 52.5 31.42 150 613.0 55 33.30 57.5 35.27 60 37.33 62.5 39.49 65 41.75

輸送特性

液体の熱伝導性と粘性

熱伝導度 Btu/hr fto_F 粘度_{lbm/ft hr} 温度 (o_{F) 液体 蒸気 液体 蒸気} 45 0.0590 0.0076 0.3549 0.0316 77 0.0534 0.0091 0.2825 0.0351 110 0.0477 0.0120 0.2196 0.0398 熱伝導度 mW/m•K 粘度mP•s 温度 (℃ ) 液体 蒸気 液体 蒸気 5 103.4 12.8 150.87 12.92 25 92.4 15.7 116.73 14.50 50 79.1 24.1 81.80 17.43 英国式単位 ( 温度 (o_F)) 液体の熱伝導性 (Btu/hr ft o_F) λ AZ-20 = 0.0002T + 0.0675 蒸気の熱伝導度 (Btu/hr ft o_F) λ AZ-20 = 5.0 x 10-11_T4 _{- 4.0 x 10}-9_T3 _{- 5.0 x 10}-8_T2 _{+ 4.0 x 10}-5_{T + 0.0064} 液体の粘度 (lbm/ft hr) η = 0.502e - 0.0078T 蒸気の粘度 (lbm/ft hr) η = 4.0 x 10-9_T3 _{- 7.0 x 10}-8_T2 _{+ 6.0 x 10}-5_{T + 0.0283–} SI 単位 ( 温度 (℃ )) 液体の熱伝導度 (mW/m•K) λ AZ-20 = 0.5529T + 106.7 蒸気の熱伝導度 (mW/m•K) λ AZ-20 = 1.0 x 10-6_T4 _{+ 6.0 x 10}-6_T3 _{- 0.0007T}2 _{+ 0.1037T + 12.658} 液体の粘度 (mPa•s) η = 0.0122T2 _{- 2.2759T + 163.33} 蒸気の粘度 (mPa•s) η = 1.0 x 10-5_T3 _{+ 0.0003T}2 _{+ 0.0523T + 12.632}

製品仕様書

純度 (HFC-32/125 min, weight %) 99.7% 湿度 (max. %) 0.0010 不揮発性残留物 (max. vol %) 0.01 塩素化合物 (max weight %) 0.0001 酸性度の合計 (max. mg KOH/gm) 0.0015 気相の非凝縮性 (max vol. %) 1.5

表面張力

温度 (℃ ) 温度 (o_{F) s、(dyne/cm)} -40.0 -40.0 15.622 -35.0 -31.0 14.754 -30.0 -22.0 13.895 -25.0 -13.0 13.046 -20.0 -4.0 12.208 -15.0 5.0 11.380 -10.0 14.0 10.564 -5.0 23.0 9.760 0.0 32.0 8.969 5.0 41.0 8.192 10.0 50.0 7.429 15.0 59.0 6.681 20.0 68.0 5.949 25.0 77.0 5.235 30.0 86.0 5.539 35.0 95.0 3.864 40.0 104.0 3.212 45.0 113.0 2.585 50.0 122.0 1.987 55.0 131.0 1.423 60.0 140.0 0.901 s = -51.226 + 49.826 温度 (ケルビンまたはランキン温度) T TC

熱伝導に関する情報 — 配管内

ソース 凝結 蒸発 ∆P 配管 オイル 直径 _(klb/ft質量流束2 _{-hr) h} 蒸発 _{∆P h} 凝結 _∆P 1 あり あり あり 平滑管 0% 3/8" O.D. 118-414 23 ~ 63% -20 ~ -38% 2 ~ 6% -25 ~ -45% 2 あり あり あり 平滑管 0% 3/8" O.D. 150-600 50 ~ 70% -55 ~ -70% -30 ~ 0% -50 ~ -60% あり あり あり 強化管 0% 3/8" O.D. 150-600 30 ~ 50% -50 ~ -60% 5 ~ 20% -40 ~ 0% 3 あり あり あり 平滑管 0% 3/8" O.D. 75-300 35 ~ 40% -20 ~ -25% 7% -30 ~ -35% あり あり あり 強化管 0% 3/8" O.D. 75-300 20 ~ 35% -20 ~ -25% 3 ~ 8% -30 ~ -35% 4 あり あり あり 平滑管 0% 0.268" I.D. 75- 260 20 ~ 50% -20 ~ -50% -20 ~ 0% – 5 あり なし なし 平滑管 0% 0.315" I.D. 120-360 – – 15 ~ 20% – あり なし なし 平滑管 2.6% 0.315" I.D. 120-360 – – 4 ~ 8% – あり なし なし 平滑管 5.4% 0.315" I.D. 120-360 – – -2 ~ 2% – 6 あり なし あり 平滑管 0% 3/8" O.D. 90-450 – – 0 ~ 17% -40 ~ -50% あり なし あり 強化管 0% 3/8" O.D. 90-450 – – -4 ~ 9% -30 ~ -50% あり なし あり 強化管 0% 5/16" O.D. 180-450 – – 23 ~ 45% -41 ~ -45% あり なし あり 強化管 0% 5/8" O.D. 90-300 – – 2 ~ 27% -23 ~ -42% 7 あり なし なし 強化管 0% 3/8" O.D. 120-600 – – -5 ~ 15% – あり なし なし 強化管 1% 3/8" O.D. 120-600 – – -15 ~ 15% – 結果 (R-22 との比較 )

熱伝導および圧力降下の特性

Genetron

®

_AZ-20

®

_{R-410A の熱伝導および圧力降下の特性に関し}

て、配管、システム、および冷媒のメーカや大学の多くの研究者が研

究を行ってきました。次の表に、7 つの出典からの結果を要約します。

この結果から、蒸発の熱伝導係数が一貫して増加しており、R-22 よ

り平均 40% 高いことがわかります。凝結値は R-22 と同じです。圧

力降下は、蒸発でも凝結でも、R-22 より大幅に小さく、どちらの場

合も平均 40% 近く小さくなっています。これらの結果に関する詳細

については、Genetron冷媒技術サービスまでお問い合わせください。

電気的特性

破壊電圧と絶縁耐力

破壊電圧 V 温度o_{F 圧力 psia d( ギャップ ) インチ} 9580 45 145 0.02 17000 77 239 0.02 28100 110 380 0.02 55400 45 145 0.10 92500 77 239 0.10 148300 110 380 0.10 破壊電圧 V 温度o_{F 圧力 psia d( ギャップ ) インチ} 8600 5 931 0.05 16700 25 1649 0.05 32600 50 3058 0.05 50700 5 931 0.25 91200 25 1649 0.25 170900 50 3058 0.25 英国式単位 絶縁耐力 50.8 kV/ インチ @ 1 atm, 77o_F 破壊電圧 * V = -1876 + 3952 P(psia)d( インチ ) SI 単位 絶縁耐力 20.0 kV/[email protected] kPa, 25℃ 破壊電圧 * V = -1876 + 226 P(kPa)d(cm) * ASTM D2477 に従って測定値から求めた式

物質の適合性

金属に対する Genetron

®

_AZ-20

®

_{R-410Aの安定性は優れています。}

研究所のテストでは、Genetron AZ-20 はスチール、銅、アルミニ

ウム、および真鍮との適合性があることが明らかになりました。冷

媒と潤滑油の混合物の安定性は、ASHRAE 97 シールド管の検査方法

を使用して調べます。数種類の潤滑油を使用して AZ-20 を検査しま

した。これらのテストは、スチール、銅、およびアルミニウムの共

存下で行いました。暴露温度を 400

o

_{F(204℃ ) として、2 週間にわ}

たって暴露しました。安定性は、目視での観察と、配管内のフッ化

物の濃度を測定することによって判定しました。

3 つの潤滑油を使用してこれらのテストを実施した結果の一般的な例

を次に示します。金属と潤滑油の外観は変化していません。さらに、

配管内に生成されたフッ化物の量は、バックグラウンドの濃度より

もわずかに高くなっているだけです。このことから、厳しいテスト

条件下でも、潤滑油、金属、および冷媒に適合性があることが明ら

かになりました。

ポリオールエステル潤滑油と金属に対する安定性

潤滑油 潤滑油外観 銅 アルミニウム スチール フッ化物 (mg) R-410A 純度 Mobil Eal 22 変化なし 変化なし 変化なし 変化なし 5 変化なし Mobil Eal 32 変化なし 変化なし 変化なし 変化なし 6 変化なし Castrol SW 32 変化なし 変化なし 変化なし 変化なし 10 なしなし 注 : テストは、400o_{F(204℃ ) で 14 日間実施}

塩素化物質と冷媒

ハネウェルでは、冷媒システムやコンポーネントの洗浄に塩素溶剤

の使用を推奨していません。

乾燥剤

Genetron AZ-20 R-410Aと適合性のある乾燥剤は、数社の乾燥剤メ

ーカから市販されています。具体的な推奨製品については、各乾燥

剤メーカまでお問い合わせください。

Genetron

®

_AZ-20

®

_{R-410A の水に対する溶解度}

6000 5000 4000 3000 2000 1000 0 0o ₂₀o ₄₀o ₆₀o ₈₀o ₁₀₀o ₁₂₀o ₁₄₀o Temperature o_F Solubilit y of W ater in Genetron ® AZ -20 (in ppm) 6000 5000 4000 3000 2000 1000 0 -20o _-20o ₀o ₁₀o ₂₀o ₃₀o ₄₀o ₅₀o Temperature o_F Solubilit y of W ater in Genetron ® AZ -20 (in ppm)

プラスティックおよびエラストマーとの適合性

次の表は、ハネウェルおよびその他の世界各国の組織で実施された

テストの結果による物質の適合性データを要約したものです。

これらの物質には、さまざまなグレードや組成があるので、新しい

システムを設計する際は、対象となる特定のグレードの物質で適合

性テストを実施することを推奨します。

このデータは、Genetron

®

_AZ-20

®

_{R-410A に対する物質の適合性}

の指標としてのみ使用してください。

次の表のランキングは、入手可能なサンプルの一部を用いたテスト

にに基づくものですので、使用あたっては、事前に十分検討をして

ください。必要に応じて、製造元にお問い合わせになるか、さらに

テストを別途実施してください。

物質との適合性の要約 :

プラスティックとエラストマー

物質 _R-410AAZ-20 エチレンプロピレン ジエン三元共重合体 S エチレンプロピレン共重合体 S クロロスルホン化ポリエチレン S 塩素化ポリエチレン D ネオプレン ( クロロプレン ) S エピクロルヒドリン D フッ化ゴム U シリコン D ポリウレタン D ニトリル D H-NBR D ブチル ゴム D 多硫化物 S ナイロン S ポリテトラフルオロエチレン S PEEK S ABS U ポリプロピレン D ポリフェニレンサルファイド樹脂 U テレフタル酸ポリエチレン D ポリサルフォン D ポリイミド S ポリエーテルイミド S ポリフタルアミド D ポリアミドイミド S アセタール D フェノール S S: 適合 D: 組成により適合 U: 不適合

潤滑油

他の HFC と同様に、Genetron AZ-20 R-410A についても、ポリオ

ールエステル (POE) 潤滑油などの相溶性潤滑油を使用することを推

奨します。数多くのポリオールエステル潤滑油が市販されています。

ハネウェルがテストしたポリオールエステル潤滑油は、Castrol SW

32 と Mobil EAL 32 の 2 つです。潤滑油の温度範囲が -40~140

o

_F

(-40~60 ℃ )、 濃 度 が 最 大 50% で、 こ れ ら の 2 つ の 潤 滑 油 に

Genetron AZ-20 との完全な相溶性があることが明らかになりまし

た。

ハネウェルは、特定の潤滑油を推奨していません。具体的な推奨製

品については、コンプレッサおよび潤滑油の各メーカまでお問い合

わせください。

安全性

ハネウェルでは、Genetron AZ-20 R-410A を使用する前に MSDS

を読むことを推奨しています。Genetron の MSDS を入手するには、

最寄の販売店、あるいはハネウェルジャパン (03-6730-7085) まで

御連絡ください。

毒性

Genetron AZ-20 R-410A は、製品安全データシート (MSDS) に従

って取り扱えば、その対象となる用途のすべてで安全に使用できま

す。これは、代替フルオロカーボン国際共同安全性確認試験 (Program

for Alternative Fluorocarbon Toxicity Testing (PAFT)、III、およ

び V) で開発されたデータに基づいています。PAFT は、ハネウェル

が創立会員となった国際コンソーシアムです。毒性のある結果をす

べて確認したうえで、この結論に達し、本質的に R-410A を構成す

るそれぞれの成分の毒性が低いことが確認されました。ハネウェル

では、Genetron AZ-20 を使用する前に MSDS を読むことを推奨し

ています。

吸入

ハネウェルでは、業務上での Genetron AZ-20 R-410A への暴露限

界を 1000 ppm(8 時間の加重平均 ) に設定しています。本製品の

蒸気を吸入すると、炎症を起こす可能性があります。高濃度の蒸気

の吸入によって窒息したり、心臓が過敏になって、心不整脈を引き

起こしたりするおそれがあります。不整脈を引き起こす可能性があ

るので、エピネフリンなどのカテコールアミン薬は、緊急救命時に

のみ、厳重に注意の上で医師の判断の元でのみ使用してください。

Genetron AZ-20 への過度の暴露を治療するには、医師の管理の下

で症状を抑える必要があります。

Genetron AZ-20 R-410A を使用する際には、常に十分な換気を行

う必要があります。空気中の Genetron AZ-20 の濃度が高くなり、

空気を一部置換して酸素を 14~16% に減らすレベルに達した場合、

窒息の症状が発生します。高濃度の Genetron AZ-20 にさらされた

人には、直ちに治療を施す必要があります。

皮膚や眼への接触

Genetron

®

_AZ-20

®

_{R-410A の蒸気により皮膚や眼が刺激を受ける}

可能性があります。液体の状態では、接触すると、皮膚や眼が麻痺

する可能性があります。皮膚に接触した場合は、接触した部分をぬ

るま湯で洗い流して、化学物質をすべて取り除いてください。凍傷

の兆候が見られる場合は、ぬるま湯に入浴してください。眼に接触

した場合は、直ちに大量のぬるま湯で 15 分以上洗い流してくださ

い。洗浄しやすいように、ときどきまぶたを持ち上げながら洗い流

してください。できるだけ速やかに、医師の診察を受けてください。

漏洩時の対応

Genetron AZ-20 の蒸気が大量に漏洩した場合は、直ちに作業領域

から避難してください。危険がない状態であれば、保護具を装着し

た担当者が電源を切るか、発火の原因を取り除き、リ漏洩を解決し

てください。蒸気は床面付近に充満する可能性があるので、酸素を

取り込んでください。作業領域から非難したら、扇風機やファンを

使用して換気し、床面付近の空気を循環させてください。保護具を

装着していない担当者は、漏洩場所の大気のサンプリングを行い、

安全であることが確認されるまで、作業領域に戻らないでください。

リークチェックを行う際は、空気、酸素、またはその他の酸化剤と

Genetron AZ-20 との混合物を使用しないでください。Genetron

AZ-20 と窒素の混合物を使用すると、リークチェックを安全に行う

ことができます。

可燃性

ASHRAE 規制 34 に従って、Genetron AZ-20 は、安全性グループ

A1 に分類されています。これは、1Atm の圧力 (101.3 kPa) および

64

o

_{F(18℃ ) で可燃性がないことを意味します。米国運輸省 (DOT)}

の規制で定められているように、Genetron AZ-20 には 発火点の決

定は適用されません。Genetron AZ-20 には引火限界がなく、DOT

は不燃性物質と見なしています ( グリーンラベル )。

さらに、UL(Underwriters’ Laboratory) は Genetron AZ-20 を実

質的に不燃性の物質として認めています。

Genetron AZ-20 は発火点がなく、不燃性なので、ハネウェルで

は標準の産業用タイプの電気設備が使用されるものと想定していま

す。Genetron AZ-20 やその他の類似製品を使用する際は、地域

のすべての建築基準法やその他の適用可能な規制および法律を確認

し、それに従うことが不可欠です。

発火性

Genetron AZ-20 は、環境温度および大気圧のもとでは不燃性です

が、空気と混ぜて加圧すると、発火する可能性があります。

加圧するとこのような発火性があるので、タンクや供給ライン内で

空気、酸素、またはその他の酸化剤とともに Genetron AZ-20 を混

ぜたり、保管用タンク内に蓄積したりしないでください。リークチ

ェックを行う際は、空気、酸素、またはその他の酸化剤と Genetron

AZ-20 との混合物を使用しないでください。Genetron AZ-20 と窒

素の混合物を使用すると、リークチェックを安全に行うことができ

ます。

熱安定性

Genetron AZ-20 を高温にさらさないようにすることが重要です。

炎の中に置いたりして高温にさらすと、Genetron AZ-20 の蒸気が

分解します。それによって、毒性のある刺激性の化合物が生成され

ます。発生した刺激臭が鼻やのどを刺激し、一般には、作業領域か

ら非難しなければならなくなります。

Genetron AZ-20 は、通常の操作状態では安定しています。特定の

高温で赤くなった金属と接触すると、発熱や爆発反応が生じる可能

性があり、毒性や腐食性のある分解物が生成されるおそれがありま

す。接触しないようにする特定の金属には、研磨したてのアルミニ

ウムの表面や、ナトリウム、カリウム、カルシウム、粉末アルミニ

ウム、マグネシウム、鉛などの活性金属があります。

保管と取り扱い

バルクとシリンダー

Genetron AZ-20 は、 現 在 の ほ と ん ど の 冷 媒、 特 に Genetron

22(HCFC-22) に比べて蒸気圧が高くなっています。そのため、

Genetron AZ-20 を取り扱う際は、運搬用機器の設計圧力定格に注

意する必要があります。シリンダー、保管用タンク、タンクトレー

ラー、タンク車などのすべての保管出荷用コンテナは、Genetron

AZ-20 の取り扱い専用に設計されたものである必要があります。

Genetron AZ-20 に関して従う必要があるその他の重要な取り扱い

手順では、運搬はすべて、蒸気の充填ではなく液体の充填によって

行うようになっています。このような手順によって組成の変化を最

小限に抑えることができます。

Genetron AZ-20 シリンダーには、ガス名をはっきりと明示し、低

温で乾燥し、適切に換気が行われている保管領域に保管し、熱、炎、

腐食性化学物質、ガス、爆発物から遠ざけるか、あるいはこれらの

物質による損傷から保護する必要があります。

空になったシリンダーは、ハネウェルまたはシリンダーを購入した

Genetron 販売店に返却してください。いかなる状況でも、空のシリ

ンダーには何も入れないでください。使用後のバルブはきちんと閉

めてください。再充填禁止容器（ＮＲＣ容器） については、梱包内に

同封されている書類の指示に従って御返却ください。

Genetron

®

_AZ-20

®

_{R-410A のシリンダーは、直射日光の当たらな}

い場所に保管してください。Genetron AZ-20 は、加熱すると著し

く膨張し、シリンダーに残された蒸気空間の量が減ります。シリン

ダーに液体を充填した後さらに温度が上がると、爆発する可能性が

あり、身体に重大な損傷を与える可能性があります。シリンダーは、

40℃以上に暖めないでください。

ほこりや湿気のある床にシリンダーを保管する場合は、さびないよ

うに必ずプラットフォームまたは平行レールを使用してください。

シリンダーが引っかかったり、落ちたり、転がったり、誤って他の

シリンダーや他の物体にぶつかったりしないように、ラック、チェ

ーン、またはロープによってシリンダーを固定してください。シリ

ンダーのバルブが折れると、高圧の内容物が噴出して、シリンダー

が吹き飛ばされ、重大な損傷につながる可能性があります。シリン

ダーを使用している間は、シリンダーのキャップを所定の位置に取

り付けてください。

シリンダーやバルブのねじ込み部分に悪影響を与えないように、シ

リンダーの保管場所には腐食性のある化学物質やガスを近づけない

でください。バルク保管および運搬システムの場合も同様の注意事

項に従い、適切な設計および操作により必要な圧力定格が満たされ

るようにし、また、外部の腐食状態、過剰な加熱または充填を避け

るようにしてください。

シリンダーのリークが検出されたら、販売店あるいはハネウェルに

問い合わせて、指示を受けてください。

メンテナンス

必要な呼吸保護具とその他の必要な安全器具は、作業開始前に徹底

的に点検してください。Genetron AZ-20 が滞留している作業領域

でのメンテナンスは、作業領域の濃度が許容暴露レベル (PEL) 以

下に下がった後でのみ実施してください。蒸気濃度は、空気中の

Genetron AZ-20 の量を測定できる、ガス分析装置を使用して調べ

ることができます。これらの蒸気は空気より重く、床面付近に蓄積

します。蒸気濃度が PEL を超えている場合は、作業領域に立ち入る

前に換気を行って、蒸気濃度を PEL 以下に下げる必要があります。

必要に応じて、ファンなどの空気循環装置を使用して作業領域を換

気します。蒸気濃度が PEL を超えている作業領域に立ち入る必要が

ある場合は、適切な呼吸保護具を使用してください。

連邦職業安全衛生省庁は、呼吸保護具を適切に選択および使用する

ための法的な要件とガイドラインを設けています。多くの場合、メ

ンテナンスを実施する従業員の安全を確保するのは、雇用者の責任

です。呼吸保護具を適切に選択および使用するための適用法とガイ

ドラインに従ってください。空気中の冷媒の濃度がわからない場合、

または一定値に達した場合、法律上、所定の呼吸保護具の使用が必

要になる場合があります。作業チームや作業領域への立ち入りに特

定の手順が適用されることもあります。貯槽、コンテナ、移送ライ

ン、ポンプ、およびその他の機器は、冷媒蒸気を徹底的に洗浄して

除去したことを確認するまで、高温の熱源 ( 溶接、ろう付け、炎な

ど ) にはさらさないでください。冷媒をこのような状況にさらすと、

引火、爆発、および分解する可能性があります。それによって、毒

性または腐食性の化合物が形成される場合があります。可能なら、

さらに冷媒蒸気を発生させる可能性のある原因も取り除く必要があ

ります。

可能なら、貯槽に立ち入らずに設備のメンテナンスや洗浄を行って

ください。タンクや保管貯槽が閉鎖空間になっている場合がありま

す。このような閉鎖空間の構成により、作業を妨げたり、担当者の

閉じ込め、巻き込み、または危険な空気状態による物理的な損傷の

危険にさらしたりする可能性があります。状態および適用される規

制によっては、これらの貯槽への立ち入りに許可が必要な場合があ

ります。タンクに立ち入る必要がある場合、担当者は容認された安

全原則に基づく正式なタンク立ち入り作業手順に従い、適用される

すべての規制に従う必要があります。この手順では、呼吸保護具、

安全装置、作業手順、伝達などの重要な項目について指針を示しま

すが、これらの項目には限定されません。そのほかの取りうる手段

としては、十分な資格のある作業チームに依頼すること、作業現場

の閉鎖空間への立ち入り許可を出すことなどが含まれます。

リークの検出

リークディテクタを使用して、リークを検出したり、室内全体を継

続的に監視したりします。リークディテクタは、冷媒の維持、設備

の保護および運用、放出の削減、およびシステムに接触する担当者

の保護のために重要です。

リークテストを実施する際は、空気と Genetron

®

_AZ-20

®

_の混合物

を使用しないでください。リークディテクタには、ピンポイント方

式のものと、領域全体のモニタの 2 種類があります。いずれかのタ

イプを購入する前に、検出限界、感度、選択度など、装置のいくつ

かの要因について検討する必要があります。選択度については、選

択できない、ハロゲンを選択、化合物を選択の 3 つのカテゴリがあ

ります。一般に、特異性が大きくなると、リークディテクタがより

複雑になり、コストが高くなります。装置メーカが認可した蛍光染

料をシステムに追加すると、リークを特定できます。

新しく設置したシステムでは、完全に充填する前に、リークがない

ことを確認する必要があります。リーク検査を実施する際は必ず、

工場および現場のシステム全体の接合部をすべて確認します。一定

期間稼働しているシステムの場合は、接合部と接続でオイルが漏れ

ていないことを確認します。それによって、その箇所で冷媒のリー

クが見つかる場合があります。新しく設置されたシステムでリーク

チェックを行う場合は、オイルの漏れからリークが見つかる可能性

が小さいので、この方法は一般的ではありません。

充填した冷媒のすべてまたはほとんどが漏洩したシステムの場合

は、リークチェックを実施するために約 1MPa に加圧する必要があ

ります。リークチェックの際は、通常の充填手順に従って Genetron

AZ-20 R-410A を追加するか、または乾燥窒素を使用して、圧力を

追加することができます。システムのリークチェックには、空気を

使用しないでください ( 大気圧を超える圧力で空気と Genetron

AZ-20 R-410A の混合物を使用すると、R-22 と同様に発火します )。

冷媒のみ、または冷媒と窒素の混合物を含んでいるシステムの場合、

電子リークディテクタを使用できます。リークディテクタは、ハイ

ドロフルオロカーボン (HFC) 冷媒を検出できる必要があります。

R-22 用に設計された旧式のリークディテクタは、HFC 冷媒を有効に

検出できるほど感度が高くありません。ハロゲンランプでは、HFC

冷媒のリークを有効に検出できません。窒素は高圧ガスです。窒素

のガスボンベから窒素を出す際は、身体への重大な損傷の危険を避

けるために、圧力調節装置を使用してください。

リークを簡単にテストするには、石鹸と水の水溶液を使用します。

リークの検出に市販の石鹸の水溶液を使用すると、効果が高くなる

傾向があります。接合部と接続に水溶液を塗ります。泡が生成され

た箇所では、小さい穴のリークが見つかります。リークが非常に小

さい場合は、泡が生成されるのに数分かかる場合があります。シス

テム内の冷媒がほとんど残っていないと思われる場合は、上記の方

法を使用して、リークしている窒素ガスを検出できます。ただし、

Genetron

®

_AZ-20

®

_{がシステム内に残っている場合は、HFC 冷媒用}

に設計された電子リークディテクタを使用してリークを検出するの

が最も簡単で有効な方法です。

輸送特性データ（SI 単位）

温度 (℃ ) 熱伝導度 液 (W/m・K) 熱伝導度 蒸気 (W/m・K) 粘度 液 (µPa.s) 粘度 蒸気 (µPa.s) -30 0.1293 0.0101 263.4 10.97 -29 0.1286 0.0101 259.3 11.02 -28 0.1279 0.0102 255.3 11.07 -27 0.1273 0.0102 251.4 11.13 -26 0.1266 0.0103 247.5 11.18 -25 0.1259 0.0103 243.8 11.23 -24 0.1253 0.0104 240.1 11.28 -23 0.1246 0.0105 236.5 11.33 -22 0.1240 0.0105 232.9 11.39 -21 0.1233 0.0106 229.4 11.44 -20 0.1227 0.0107 226.1 11.49 -19 0.1220 0.0108 222.7 11.55 -18 0.1214 0.0108 219.5 11.60 -17 0.1207 0.0109 216.3 11.66 -16 0.1201 0.0110 213.1 11.71 -15 0.1194 0.0110 210.0 11.76 -14 0.1188 0.0111 207.0 11.82 -13 0.1181 0.0112 204.1 11.87 -12 0.1175 0.0113 201.2 11.93 -11 0.1168 0.0114 198.3 11.98 -10 0.1162 0.0114 195.5 12.04 -9 0.1156 0.0115 192.8 12.10 -8 0.1149 0.0116 190.1 12.15 -7 0.1143 0.0117 187.4 12.21 -6 0.1136 0.0118 184.8 12.27 -5 0.1130 0.0119 182.3 12.32 -4 0.1124 0.0120 179.8 12.38 -3 0.1117 0.0120 177.3 12.44 -2 0.1111 0.0121 174.9 12.50 -1 0.1105 0.0122 172.5 12.56 0 0.1098 0.0123 170.1 12.62 1 0.1092 0.0124 167.8 12.68 2 0.1086 0.0125 165.5 12.74 3 0.1080 0.0126 163.3 12.80 4 0.1073 0.0127 161.1 12.86 5 0.1067 0.0128 158.9 12.92 6 0.1061 0.0130 156.8 12.98 7 0.1055 0.0131 154.7 13.05 8 0.1049 0.0132 152.6 13.11 9 0.1042 0.0133 150.6 13.17 10 0.1036 0.0134 148.6 13.36 11 0.1030 0.0135 146.6 13.43 12 0.1024 0.0137 144.6 13.50 13 0.1018 0.0138 142.7 13.57 14 0.1012 0.0139 140.8 13.64 15 0.1006 0.0141 138.9 13.71 16 0.1000 0.0142 137.0 13.79 17 0.0994 0.0143 135.2 13.86 18 0.0987 0.0145 133.4 13.94 19 0.0981 0.0146 131.6 14.01 20 0.0975 0.0148 129.9 14.09 温度 (℃ ) 熱伝導度 液 (W/m・K) 熱伝導度 蒸気 (W/m・K) 粘度 液 (µPa.s) 粘度 蒸気 (µPa.s) 21 0.0969 0.0150 128.1 14.17 22 0.0963 0.0151 126.4 14.25 23 0.0957 0.0153 124.7 14.34 24 0.0951 0.0155 123.0 14.42 25 0.0945 0.0157 121.3 14.50 26 0.0939 0.0159 119.7 14.59 27 0.0933 0.0161 118.0 14.68 28 0.0927 0.0163 116.4 14.77 29 0.0921 0.0165 114.8 14.86 30 0.0915 0.0167 113.2 14.95 31 0.0910 0.0169 111.7 15.05 32 0.0904 0.0172 110.1 15.15 33 0.0898 0.0174 108.6 15.24 34 0.0892 0.0177 107.0 15.35 35 0.0886 0.0180 105.5 15.45 36 0.0880 0.0182 104.0 15.56 37 0.0874 0.0185 102.5 15.67 38 0.0868 0.0188 101.0 15.78 39 0.0863 0.0192 99.5 15.89 40 0.0857 0.0195 98.1 16.01 41 0.0851 0.0199 96.6 16.13 42 0.0845 0.0202 95.2 16.26 43 0.0839 0.0206 93.7 16.39 44 0.0833 0.0211 92.3 16.52 45 0.0828 0.0215 90.8 16.66 46 0.0822 0.0220 89.4 16.80 47 0.0816 0.0224 88.0 16.95 48 0.0810 0.0230 86.5 17.11 49 0.0805 0.0235 85.1 17.27 50 0.0799 0.0241 83.7 17.43 51 0.0793 0.0247 82.2 17.61 52 0.0788 0.0253 80.8 17.79 53 0.0782 0.0260 79.4 17.98 54 0.0776 0.0268 77.9 18.19 55 0.0771 0.0276 76.4 18.40 56 0.0765 0.0285 75.0 18.63 57 0.0760 0.0294 73.5 18.87 58 0.0755 0.0304 71.9 19.12 59 0.0749 0.0315 70.4 19.40 60 0.0744 0.0328 68.8 19.70 61 0.0740 0.0341 67.2 20.02 62 0.0735 0.0356 65.5 20.37 63 0.0731 0.0373 63.8 20.76 64 0.0728 0.0393 61.9 21.19 65 0.0726 0.0415 60.0 21.69

熱力学特性データ（SI 単位）

温度 (℃ ) 圧力 液 (kPa) 圧力 蒸気 (kPa) 比体積 蒸気 (m3/kg) 密度 液 (kg/m3) ｴﾝﾀﾙﾋﾟ 液 (kJ/kg) ｴﾝﾀﾙﾋﾟ 蒸気 (kJ/kg) 比ｴﾝﾄﾛﾋﾟ 液 (kJ/kg-C) 比ｴﾝﾄﾛﾋﾟ 蒸気 (kJ/kg-C) 定圧比熱 液 (kJ/kg℃ ) 定圧比熱 蒸気 (kJ/kg℃ ) 定容比熱 液 (kJ/kg℃ ) 定容比熱 蒸気 (kJ/kg℃ ) -30 270 269 0.0948 1280 156.2 409.8 0.832 1.875 1.411 0.921 0.862 0.722 -29 282 281 0.0912 1276 157.6 410.2 0.838 1.873 1.413 0.927 0.862 0.725 -28 293 292 0.0877 1273 159.0 410.7 0.843 1.870 1.416 0.933 0.863 0.729 -27 305 304 0.0843 1270 160.4 411.1 0.849 1.868 1.418 0.939 0.863 0.732 -26 318 317 0.0812 1266 161.8 411.5 0.855 1.865 1.421 0.945 0.864 0.736 -25 331 329 0.0781 1263 163.3 412.0 0.861 1.863 1.424 0.951 0.865 0.739 -24 344 343 0.0752 1259 164.7 412.4 0.866 1.861 1.427 0.957 0.865 0.743 -23 357 356 0.0725 1256 166.1 412.8 0.872 1.858 1.429 0.964 0.866 0.746 -22 371 370 0.0698 1252 167.6 413.3 0.878 1.856 1.432 0.970 0.867 0.750 -21 386 384 0.0673 1249 169.0 413.7 0.883 1.854 1.435 0.977 0.867 0.753 -20 401 399 0.0649 1245 170.4 414.1 0.889 1.852 1.439 0.983 0.868 0.757 -19 416 415 0.0626 1242 171.9 414.5 0.895 1.849 1.442 0.990 0.869 0.760 -18 432 430 0.0603 1238 173.3 414.9 0.900 1.847 1.445 0.997 0.869 0.764 -17 448 446 0.0582 1234 174.8 415.3 0.906 1.845 1.448 1.003 0.870 0.768 -16 465 463 0.0562 1231 176.2 415.7 0.911 1.843 1.452 1.010 0.871 0.771 -15 482 480 0.0542 1227 177.7 416.1 0.917 1.841 1.455 1.017 0.872 0.775 -14 499 498 0.0523 1223 179.2 416.5 0.923 1.839 1.459 1.024 0.872 0.778 -13 517 516 0.0505 1220 180.6 416.9 0.928 1.837 1.462 1.032 0.873 0.782 -12 536 534 0.0488 1216 182.1 417.2 0.934 1.834 1.466 1.039 0.874 0.785 -11 555 553 0.0472 1212 183.6 417.6 0.939 1.832 1.470 1.046 0.875 0.789 -10 575 573 0.0456 1209 185.0 418.0 0.945 1.830 1.474 1.054 0.876 0.792 -9 595 593 0.0441 1205 186.5 418.3 0.950 1.828 1.478 1.061 0.877 0.796 -8 615 613 0.0426 1201 188.0 418.7 0.956 1.826 1.482 1.069 0.878 0.799 -7 637 634 0.0412 1197 189.5 419.0 0.962 1.824 1.486 1.077 0.879 0.803 -6 658 656 0.0398 1193 191.0 419.4 0.967 1.822 1.491 1.085 0.880 0.806 -5 681 678 0.0385 1190 192.5 419.7 0.973 1.820 1.495 1.093 0.881 0.810 -4 703 701 0.0373 1186 194.0 420.0 0.978 1.818 1.500 1.101 0.882 0.813 -3 727 724 0.0361 1182 195.5 420.4 0.984 1.816 1.505 1.110 0.883 0.817 -2 751 748 0.0349 1178 197.0 420.7 0.989 1.814 1.509 1.118 0.884 0.821 -1 775 773 0.0338 1174 198.5 421.0 0.995 1.812 1.514 1.127 0.885 0.824 0 801 798 0.0327 1170 200.0 421.3 1.000 1.810 1.519 1.136 0.886 0.828 1 827 824 0.0317 1166 201.5 421.6 1.006 1.808 1.525 1.145 0.887 0.831 2 853 850 0.0307 1162 203.1 421.9 1.011 1.807 1.530 1.154 0.888 0.835 3 880 877 0.0297 1158 204.6 422.2 1.016 1.805 1.536 1.163 0.889 0.838 4 908 905 0.0288 1154 206.1 422.5 1.022 1.803 1.541 1.172 0.891 0.842 5 936 933 0.0279 1150 207.7 422.7 1.027 1.801 1.547 1.182 0.892 0.845 6 965 962 0.0270 1145 209.2 423.0 1.033 1.799 1.553 1.192 0.893 0.849 7 995 992 0.0262 1141 210.8 423.3 1.038 1.797 1.559 1.202 0.894 0.852 8 1025 1022 0.0254 1137 212.3 423.5 1.044 1.795 1.566 1.213 0.896 0.856 9 1057 1053 0.0246 1133 213.9 423.7 1.049 1.793 1.572 1.223 0.897 0.859 10 1088 1085 0.0239 1128 215.5 424.0 1.055 1.791 1.579 1.234 0.898 0.863 11 1121 1117 0.0231 1124 217.0 424.2 1.060 1.789 1.586 1.245 0.900 0.866 12 1154 1150 0.0224 1120 218.6 424.4 1.066 1.787 1.593 1.257 0.901 0.870 13 1188 1184 0.0218 1115 220.2 424.6 1.071 1.786 1.600 1.269 0.903 0.873 14 1223 1219 0.0211 1111 221.8 424.8 1.077 1.784 1.608 1.281 0.904 0.877 15 1258 1254 0.0205 1106 223.4 425.0 1.082 1.782 1.615 1.294 0.905 0.880 16 1295 1290 0.0199 1102 225.0 425.1 1.088 1.780 1.623 1.307 0.907 0.884 17 1332 1327 0.0193 1097 226.6 425.3 1.093 1.778 1.632 1.320 0.909 0.887

熱力学特性データ（SI 単位）

温度 (℃ ) 圧力 液 (kPa) 圧力 蒸気 (kPa) 比体積 蒸気 (m3/kg) 密度 液 (kg/m3) ｴﾝﾀﾙﾋﾟ 液 (kJ/kg) ｴﾝﾀﾙﾋﾟ 蒸気 (kJ/kg) 比ｴﾝﾄﾛﾋﾟ 液 (kJ/kg-C) 比ｴﾝﾄﾛﾋﾟ 蒸気 (kJ/kg-C) 定圧比熱 液 (kJ/kg℃ ) 定圧比熱 蒸気 (kJ/kg℃ ) 定容比熱 液 (kJ/kg℃ ) 定容比熱 蒸気 (kJ/kg℃ ) 21 1488 1483 0.0171 1078 233.2 425.9 1.115 1.770 1.667 1.378 0.915 0.902 22 1529 1524 0.0166 1073 234.9 426.0 1.120 1.768 1.677 1.394 0.917 0.906 23 1571 1566 0.0161 1069 236.5 426.0 1.126 1.766 1.687 1.411 0.919 0.910 24 1614 1609 0.0156 1064 238.2 426.1 1.131 1.764 1.697 1.428 0.921 0.914 25 1657 1652 0.0152 1059 239.9 426.2 1.137 1.762 1.708 1.446 0.922 0.918 26 1702 1697 0.0147 1054 241.6 426.3 1.142 1.760 1.719 1.464 0.924 0.922 27 1747 1742 0.0143 1048 243.3 426.3 1.148 1.758 1.731 1.484 0.926 0.926 28 1794 1788 0.0139 1043 245.0 426.3 1.153 1.756 1.743 1.504 0.928 0.930 29 1841 1835 0.0135 1038 246.7 426.3 1.159 1.754 1.756 1.525 0.930 0.934 30 1889 1884 0.0131 1033 248.4 426.3 1.165 1.752 1.769 1.547 0.932 0.938 31 1939 1933 0.0127 1027 250.2 426.3 1.170 1.749 1.782 1.570 0.935 0.943 32 1989 1983 0.0123 1022 251.9 426.3 1.176 1.747 1.797 1.595 0.937 0.947 33 2040 2034 0.0120 1016 253.7 426.2 1.181 1.745 1.811 1.620 0.939 0.952 34 2092 2086 0.0116 1011 255.4 426.1 1.187 1.743 1.827 1.647 0.942 0.956 35 2145 2138 0.0113 1005 257.2 426.0 1.193 1.741 1.843 1.675 0.944 0.961 36 2199 2192 0.0109 999 259.0 425.9 1.198 1.738 1.861 1.705 0.946 0.966 37 2254 2247 0.0106 993 260.8 425.8 1.204 1.736 1.879 1.737 0.949 0.971 38 2310 2303 0.0103 988 262.7 425.6 1.210 1.734 1.898 1.770 0.952 0.976 39 2367 2361 0.0100 981 264.5 425.5 1.215 1.731 1.918 1.805 0.954 0.981 40 2426 2419 0.0097 975 266.3 425.3 1.221 1.729 1.939 1.843 0.957 0.986 41 2485 2478 0.0094 969 268.2 425.0 1.227 1.726 1.962 1.883 0.960 0.991 42 2545 2538 0.0091 963 270.1 424.8 1.233 1.724 1.986 1.925 0.963 0.997 43 2607 2600 0.0088 956 272.0 424.5 1.238 1.721 2.011 1.971 0.966 1.003 44 2670 2662 0.0086 950 273.9 424.2 1.244 1.718 2.039 2.019 0.970 1.008 45 2734 2726 0.0083 943 275.8 423.9 1.250 1.716 2.068 2.072 0.973 1.014 46 2799 2791 0.0081 936 277.8 423.5 1.256 1.713 2.100 2.128 0.977 1.020 47 2865 2857 0.0078 929 279.8 423.1 1.262 1.710 2.134 2.188 0.980 1.027 48 2932 2924 0.0076 922 281.8 422.7 1.268 1.707 2.171 2.254 0.984 1.033 49 3001 2993 0.0073 914 283.8 422.2 1.274 1.704 2.212 2.326 0.988 1.040 50 3071 3063 0.0071 907 285.9 421.7 1.280 1.701 2.256 2.404 0.992 1.047 51 3142 3134 0.0069 899 287.9 421.2 1.286 1.698 2.305 2.489 0.997 1.054 52 3214 3206 0.0066 891 290.0 420.6 1.293 1.694 2.359 2.583 1.001 1.061 53 3288 3280 0.0064 883 292.2 419.9 1.299 1.691 2.419 2.688 1.006 1.068 54 3363 3355 0.0062 874 294.4 419.2 1.305 1.687 2.486 2.804 1.012 1.076 55 3439 3431 0.0060 865 296.6 418.5 1.312 1.683 2.562 2.934 1.017 1.084 56 3517 3509 0.0058 856 298.8 417.6 1.318 1.679 2.648 3.081 1.023 1.093 57 3596 3588 0.0056 847 301.1 416.7 1.325 1.675 2.746 3.249 1.029 1.102 58 3676 3669 0.0054 837 303.5 415.8 1.332 1.671 2.861 3.442 1.036 1.111 59 3758 3751 0.0052 826 305.9 414.7 1.339 1.667 2.994 3.665 1.043 1.121 60 3842 3834 0.0050 815 308.4 413.5 1.346 1.662 3.153 3.929 1.051 1.131 61 3927 3919 0.0048 804 311.0 412.3 1.354 1.657 3.345 4.243 1.060 1.142 62 4013 4006 0.0046 792 313.7 410.9 1.361 1.651 3.581 4.625 1.070 1.154 63 4101 4094 0.0044 778 316.4 409.3 1.369 1.646 3.877 5.100 1.081 1.166 64 4191 4184 0.0042 764 319.4 407.6 1.378 1.639 4.262 5.705 1.094 1.180 65 4282 4276 0.0040 748 322.4 405.6 1.386 1.632 4.779 6.503 1.108 1.194

T=-40°

C

5

20

35

50

65

80

95

110

125

0.1

0.

2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

-25

-10

R410A

- Pressure Enthalpy Diagram

Pressure, MPa

10

_0.1

100

150

250

300

350

400

450

500

550

600

200

1

Enthalpy

, kj/kg

御問合せ先

詳細については、最寄りのハネウェル冷媒販売代理店あるいは下

記までお問い合わせください。

ハネウェル ジャパン株式会社

スペシャルティマテリアルズ

フッ素化学品事業部

東京都港区海岸 1-16-1

ニューピア竹芝サウスタワー 20F

電話 : 81-3-6730-7083

Fax:

81-3-6730-7221
