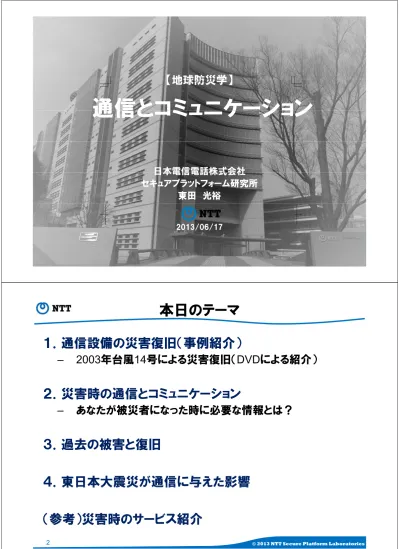

Microsoft PowerPoint 地球防災工学(京都大学)_配布.pptx

(1)

NTT Secure Platform Laboratories

NTT セキュアプラットフォーム研究所

【地球防災学】

通信とコミュニケーション

通信とコミュニケション

日本電信電話株式会社

セキュアプラットフォーム研究所

東田光裕

2013/06/17

© 2013 NTT Secure Platform Laboratories

本日のテーマ

１．通信設備の災害復旧（事例紹介）

–

2003年台風14号による災害復旧（DVDによる紹介）

２災害時の通信とコミュニケション

２．災害時の通信とコミュニケーション

–

あなたが被災者になった時に必要な情報とは？

３．過去の被害と復旧

４．東日本大震災が通信に与えた影響

（参考）災害時のサビス紹介

（参考）災害時のサービス紹介

(2)

１．通信設備の災害復旧（事例紹介）

3

3 2003年台風14号による災害復旧

●台風の直撃

2003年台風14号によって大きな被害を受けた

宮古島。9月11日3時に最大風速38.4m/s、最大

瞬間風速74.1m/sを記録。

●破壊的な被害

宮古島の通信被害の内容

・電話回線故障：5 540件（全契約数の22 3%）

・電話回線故障：5,540件（全契約数の22.3%）

・専用回線故障：

161件（全契約数の16.8%）

・電柱の倒壊、折損など：

1,380本（島内の12.5%）

・ケーブル切断、垂れ下がり：

2,400か所

●復旧活動

延べ8,288人、車両4,030台、

台風直撃後、18日でサービス回復

4

(3)

２．災害時の通信とコミュニケーション

5 あ

と家族（大切人）無事に避難所避難しまし

どよう情報求め

あなたが被災者になった時に必要な情報とは？

あなたと家族（大切な人）は無事に避難所へ避難しました。どのような情報を求め

ますか？

1. どのような情報が必要ですか？

が

2. 何が課題ですか？

3 どうすれば改善できますか？

3. どうすれば改善できますか？

(4)

３．過去の被害と復旧

7 1995年阪神・淡路大震災の被災状況

・神戸市内の交換機停止により、固定電話が

約285,000回線

不通。

・火災により、固定電話が

約193,000回線

不通。

５日間にわたり電話輻輳が継続ピクトヒクは平常時

50倍

・５日間にわたり電話輻輳が継続。(ピークトラヒックは平常時の

50倍

)

ディジタル衛星車載局による

避難場所へ設置した特設公衆電話の利用

8

(5)

1995年阪神・淡路大震災の被災状況

通信ケーブル

(切れていない)

◆震度７でも影響を受けなかったとう道

外れた地下管路

管路

9 地震で壊れなかったシールド式とう道

1995年阪神・淡路大震災の復旧活動

通信ケーブル(架空)の

張り替え

応急復旧班

被災をまぬがれた

(6)

電電公社／NTTにおける過去の災害事例と教訓/対策

http://www ntt-west co jp/saun/saitai/kyokun/kyokun htm

年

災害名

被害等の状況

教訓と実施した対策

1968年

十勝沖地震

青森県を中心に4500加入

本土～北海道の通信が途絶

・

市外伝送路の2ルート化多ルート化

・TV中継伝送路のループ化

http://www.ntt-west.co.jp/saun/saitai/kyokun/kyokun.htm

本土～北海道の通信が途絶

・孤立防止用無線(TZ-60)

1975年

旭川東光局火災

東光局収容の18900加入(13日間)

機械室から出火

・ハロン消火設備の導入

・

大容量可搬型電話局装置

・大容量可搬型電源装置

1978年

宮城沖地震

仙台市を中心に4000加入(7日間)

・機械室の架、フリーアクセス床の補強

・橋梁添架管路等の

所外設備の強化

1982年

長崎豪雨

長崎市を中心に20000加入(8日間)

・

長時間停電対策

・バッテリーの増容量

・発電機の増配備

1983年

島根豪雨

島根県を中心に12000加入

河川氾濫で1局が機能停止(20日間)

・

衛星利用の拡大

・可搬型ディジタル交換機(KS-1)

・広域災害用光ケーブルの開発

世田谷局収容の89000加入のほか専用線多

・

出火防止(難燃ケーブルの採用)

1984年

世田谷とう道火災

世田谷局収容の89000加入のほか専用線多

数(9日間)

・延焼防止（防火壁)

・とう道内作業管理の強化

1990年

7･2九州北部豪雨

佐賀県、熊本県等で18300加入

河川氾濫で2局が機能停止(5日間)

・可搬型加入者無線方式の開発

・

災害対策機器のディジタル化

1993年

北海道南西沖地震

奥尻島を中心に1450加入(12日間)

・災害対策機器の機動性向上

・災害対策用

ポータブル衛星の開発

1995年

阪神・淡路大地震

神戸市を中心に30万を越える加入(14日間)

・

全国利用型伝言ダイヤル開発

・衛星利用の拡大

被災地情報ネトワク開発

11 ・被災地情報ネットワーク開発

４．東日本大震災が通信に与えた影響

(7)

震災被害とライフラインへの影響

13

(8)

震災時の連絡手段とつながり具合

・災害時の連絡手段は、固定電話から携帯電話・携帯メールへ

・携帯電話メールの利用が増加

→災害時もつながった（約7割）

15 東日本大震災における通信の被災・輻輳状況

(9)

17

(10)

被害状況及び影響額

19

※他のグループ会社も含めたNTTグループ連結における2010年度の影響額は約300億円（損益）（義損金を除く）出典：東日本大震災による被害の復旧状況及び今後の対応について（NTT)（2011年4月27日） http://www.ntt.co.jp/news2011/1104/110427b.html

（輻輳対策）災害用音声お届けサービス

震度

6弱以上の地震など大きな災害が発生し、多くの音声発信によりつながりにくくなった場合

に、音声通信に代わってパケット通信により音声メッセージをお届けする災害時専用のサービス

(2012年3月1日より運用開始）

20

(11)

（参考）操作イメージ

［1］

［2］

［3］

［4］

［1］

［2］

［3］

［4］

主な操作の流れ（メッセージの送信）

［

8］

［

1］災害用キットを選択

［2］災害用音声お届けサービスを選択

［3］送るを選択

［4］電話番号を入力し決定を選択

指示に従って操作し、

［

7］録音を選択

［8］マイクに向かってお話ください。録音が終わったら完了を選択

21 http://www.nttdocomo.co.jp/info/disaster/disaster_voice/guidance_sp/index.html

(12)

J-anpi 安否情報まとめて検索

大規模災害時に、各通信キャリアの災害用伝言板や、報道機関、各種企業・団体※が保有する

大規模災害時に、各通信キャリアの災害用伝言板や、報道機関、各種企業団体※が保有する

安否情報をまとめて検索・確認できるWeb共同サイト（2012年10月1日から運用開始）

【体験利用提供日】・毎月1日,15日 00:00～24:00 ・正月三が日（1月1日00:00～1月3日24:00） ※日本放送協会、NTT東日本、NTT西日本、日本郵便株式会社

http://anpi.jp/

（）・防災週間（8月30日9:00～9月5日17:00）・防災とボランティア週間（1月15日9:00～1月21日17:00）

23 http://www.ntt.co.jp/news2013/1304/130401a.html

J-anpi 安否情報まとめて検索（画面イメージ）

検索画面

24

(13)

災害用伝言板（

web１７１）

災害等の発生時被災地域（避難所等含む）の住居者がインタネットを経由して災害用伝

【体験利

提供

】

災害等の発生時、被災地域（避難所等含む）の住居者がインターネットを経由して災害用伝

言板（web171）にアクセスし、電話番号をキーとして伝言情報（テキスト）を登録できます

【体験利用提供日】

・毎月1日,15日 00:00～24:00

・正月三が日（

1月1日00:00～1月3日24:00）

・防災週間（8月30日9:00～9月5日17:00）

・防災とボランティア週間

（

1月15日9:00～1月21日17:00）

【提供条件】

・蓄積伝言数：最大20件

・伝言文字数：最大

100文字

伝言保存期間：最大

6か月

・伝言保存期間：最大

6か月

25 https://www.web171.jp/

災害用伝言ダイヤル１７１

災害用伝言ダイヤル（171）は被災地の方の電話番号をキにして安否等の情報を音

災害用伝言ダイヤル（171）は、被災地の方の電話番号をキーにして、安否等の情報を音

声で登録・確認できるサービス

【体験利用提供日】

・毎月

1日,15日 00:00～24:00

・正月三が日（1月1日00:00～1月3日24:00）

・防災週間（8月30日9:00～9月5日17:00）

・防災とボランティア週間

（1月15日9:00～1月21日17:00）

【提供条件】

・蓄積伝言数：10伝言

蓄積伝言数

伝言

・伝言録音時間：30秒

・伝言保存期間：48時間

（体験利用時は6時間）

（体験利用時は時間）

http://www.ntt.co.jp/saitai/171.html

(14)

緊急地震速報「エリアメール」

緊急速報「エリアメル」サビスとは災害などの緊急時において気象庁が提供する

緊急速報「エリアメール」サービスとは、災害などの緊急時において、気象庁が提供する

緊急地震速報、津波警報および国・地方公共団体が提供する災害・避難情報をドコモの

ネットワークを介して、一定のエリアに存在する携帯電話に一斉同報配信するサービス

【一斉配信の条件】 • 最大震度5弱以上と推定した地震の際に、強い揺れ（震度4以上）の地域（全国を約200の地域上）の地域（全国を約200の地域に区分） • 大津波警報、津波警報を該当する沿岸地域

27 http://www.nttdocomo.co.jp/service/safety/areamail/
