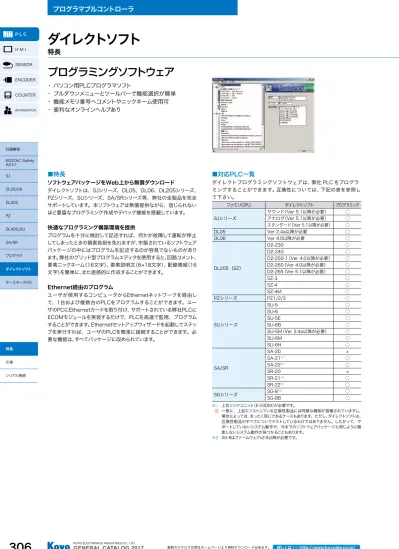

ダイレクトソフト
特長
特長 仕様 シリアル接続プログラミングソフトウェア
・ パソコン用PLCプログラマソフト
・ プルダウンメニューとツールバーで機能選択が簡単
・ 機能メモリ番号へコメントやニックネーム使用可
・ 便利なオンラインヘルプあり
■特長
ソフトウェアパッケージをWeb上から無償ダウンロード
ダイレクトソフトは、SJシリーズ、DL05、DL06、DL205シリーズ、
PZシリーズ、SUシリーズ、SA/SRシリーズ等、弊社の全製品を完全
サポートしています。本ソフトウェアは無償提供ながら、信じられない
ほど豊富なプログラミング作成やデバッグ機能を搭載しています。
快適なプログラミング構築環境を提供
プログラムを十分に検討して記述すれば、何かが故障して運転が停止
してしまったときの損害負担を免れますが、市販されているソフトウェア
パッケージの中にはプログラムを記述するのが容易でないものがあり
ます。弊社のグリッド型プログラムエディタを使用すると、回路コメント、
要素ニックネーム（16文字）、要素説明文（6×18文字）、配線情報（16
文字）を簡単に、また直感的に作成することができます。
Ethernet経由のプログラム
ユーザが使用するコンピュータからEthernetネットワークを経由し
て、1台および複数台のPLCをプログラムすることができます。ユー
ザのPCにEthernetカードを取り付け、サポートされている弊社PLCに
ECOMモジュールを実装するだけで、PLCを高速で監視、プログラム
することができます。Ethernetセットアップウィザードを起動してステッ
プを実行すれば、ユーザのPLCを簡単に接続することができます。必
要な機能は、すべてパッケージに収められています。
■対応PLC一覧
ダイレクトプログラミングソフトウェアは、弊社 PLC をプログラ
ミングすることができます。互換性については、下記の表を参照し
て下さい。
ファミリCPU ダイレクトソフト プログラミング SJシリーズ サウンド（Ver 5.1以降が必要） ○ アナログ（Ver 5.1以降が必要） ○ スタンダード（Ver 5.1以降が必要） ○ DL05 Ver 2.4a以降が必要 ○ DL06 Ver 4.0以降が必要 ○ DL205（SZ） D2-230 ○ D2-240 ○ D2-250-1（Ver 4.0以降が必要） ○ D2-260（Ver 4.0以降が必要） ○ D2-265（Ver 5.1以降が必要） ○ SZ-3 ○ SZ-4 ○ SZ-4M ○ PZシリーズ PZ1/2/3 ○ SUシリーズ SU-5 ○ SU-6 ○ SU-5E ○ SU-6B ○ SU-5M（Ver 2.4a以降が必要） ○ SU-6M ○ SU-6H ○ SA/SR SA-20 × SA-21※1 ○ SA-22※1 ○ SR-20 × SR-21※1 ○ SR-22※1 ○ SGシリーズ SG-8SG-8B※2 ○○ ※1 上位リンクユニット（E-03DM）が必要です。 注 一般に、上記にリストしている互換性製品には同様な機能が搭載されていますし、 場合によっては、まったく同じであるケースもあります。ただし、ダイレクトソフトは、 互換性製品のすべてについてテストしているわけではありません。したがって、サ ポートしていないシステム動作や、今までのソフトウェアパッケージと同じように機 能しないシステム動作が見つかることもあります。 ※2 SG-8はファームウェアv2.9以降が必要です。共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマ ダイレクトソフト ターミネータI/O
プログラマブルコントローラ
SENSOR ENCODER COUNTER INFORMATION H M I P L Cダイレクトソフト
仕様
特長 仕様 シリアル接続■プログラミング仕様
プログラム編集機能
• マウス操作とアイコンを使用したフルスクリーンでのポイント＆クリッ
ク編集
• 各要素とリンクしたアイコンとホットキーに相当する機能を編集ツー
ルボックスに搭載
• 命令ブラウザにより、正しいアドレス、接点、コイル、ボックス命令を
簡単に検索
• 便利なWindows98/NT/2000/XP機能
ティアオフ、ツールバー、ツールチップ、長いファイル名、よく知られた
ファイルブラウザ
• 作成日、保存日、リンク、PLC種別、プロジェクト説明、バージョン、
会社名/部署名/プログラマ名など、プロジェクトごとに管理されるプ
ロジェクト情報データ
• 画面上に表示されるクロスリファレンス
• ラインごとに8点、10点、または16点単位で構成されたグループの
要素使用状況を画面表示
• タイマ、カウンタ現在値など、共通項目のエイリアス名の事前定義
• プログラム名をニックネームで入力し、各ニックネームに後からアド
レスを割り当てることが可能
• グリッド形式のメモリエディタを起動してVメモリ（データレジスタ）
へアクセス
• プログラム上の、個別単位およびグループ単位の回路を簡単にカッ
ト＆ペースト
• プログラム間で（記述を含む）回路をカット＆ペースト
• プログラム上の要素を名称、アドレス、回路番号、または命令種別で
検索可能
• 定数の検索
ドキュメント機能
• プログラムのニモニックや回路のコメントを単独のCSV形式ファイ
ルへエクスポートしたり、同ファイルからインポートすることが可能
（ファイル形式はダイレクトソフト形式にする必要はありません）
• 操作が簡単なグリッド形式の編集エディタ
• アドレスにニックネーム（16文字）を使用できることにより、トラブル
シューティングおよびプログラミングが簡便化
• 配線情報（16文字）を使用することにより、PLCアドレスとパネル配
線番号との結び付けが可能
• プログラムの要素に関する詳細な説明を説明文（18文字×6行）に
作成可能
• 回路に関するコメントをそれぞれ最大69文字×20行まで作成可能
• プログラムの要素間でコメントをカット、コピー、ペースト処理が可能
• 印刷時に自由形式のプログラムタイトルページを選択可能
• プログラムファイルのインポート/エクスポート機能
印刷機能
• ラダー、ステージ、ニモニックなど、画面に表示されるものはすべて印
刷可能
• 複数のカラム印刷
• 拡大／縮小印刷サイズ
• 印刷情報をプリンタへ送信する前に、印刷面のプレビュー表示が可
能
• それぞれの印刷画面に入れる項目のみを選択可能なカスタム印刷
画面の作成
• ニックネーム、説明文、回路のコメントなど、プログラムの記述情報の
印刷が可能
• プログラムのクロスリファレンスや要素使用状況表の印刷
• PLCのデータレジスタ内容の印刷
表示機能
• プログラムのラダー表示
• プログラムのニモニック表示
• プログラムのステージ表示
• ラダー表示では、回路番号またはアドレスを選択
• プログラムを複数の形式で同時に表示
• 画面分割機能により、同じプログラム内の異なるセクションを同時に
表示
• 画面領域を拡大／縮小表示して、画面を見易くすることが可能
• 編集中の項目や保存していない変更済み項目、記述などの表示色を
カスタマイズ
システムセットアップ機能
• 使いやすいダイアログボックスにより、PIDループをセットアップ
• S-10Dの設定
• PLCの動作モードの変更
• タイプ別または一括によるPLCメモリのクリア
• 保存メモリ範囲の選択／変更
• PLC入出力構成の読出し
• 入出力番号割付けの変更（変更可能なPLCの場合のみ）
• PCポート、モデム、またはEthernetを経由して、PLC通信パラメー
タをセット
• PLCファームウェアバージョンの表示
オンライン動作機能
• オンラインヘルプシステムとサポート対象のCPU命令リスト
• すべてのプロジェクト、リンク、アプリケーションを集中管理するマ
ネージャ機能を持つDSLaunch
• モデム、Ethernetの場合も含めて、PLCとの通信リンクを自動的
に構築して保存
• PLC通信リンク状態をわかりやすく表示
• ステータスモードでは、プログラムの要素のパワーフローの状態、タ
イマ/カウンタの現在値を表示。ドラムステップ、出力、イベント、時間
遷移などの状態も表示可能
• 各種要素を表示するデータ表示ウィンドウは、カスタム構成が可能
• データビューウィンドウにニックネームを表示
• データビューウィンドウは、名称をつけて保存することが可能
• データビューウィンドウに表示するデータ形式（BCD、バイナリ、16
進表記など）を選択
• データビューウィンドウでPLC数値を変更
保守とデバッグ
• プログラム入力中の自動エラーチェック機能
• プログラムの文法チェック
• PLCスキャン時間の監視
• PLC入出力診断の実行
• PLCエラーメッセージとユーザエラーメッセージの表示
PCシステム条件
ダイレクトソフトをPC上で稼動するための最小システム条件を下記に
示します。
• PentiumⅢクラス CPU、クロック速度500 MHz、CD-ROM（ソフ
トウェアの起動用）
• Windows 98/2000/NT 4.0以 降、WindowsXPの全バージョ
ン（DOS、OS/2、Macintosh、LINUXおよびUNIXバージョン、
16ビットバージョンには対応していません）
• RAM空き容量：64 MB、およびハードディスク空き容量：20 MB
• 未使用のシリアル通信ポート×1つ以上
共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマ ダイレクトソフト ターミネータI/O SENSOR ENCODER COUNTER INFORMATION H M I
ダイレクトソフト
シリアル接続
特長 仕様 シリアル接続■構成機器一覧
分類／外観（参考） 型番 名称／機能 ダイレクトソフトバージョン 5.1 弊社Webサイトhttp://www.koyoele.co.jpより、無償でダウンロードできます。 S-30JG-T プログラマ接続ケーブルPLC（Dsub15ピン） ⇔ DOS/V用 Z-20JP プログラマ接続ケーブル（2 m） S-9CNS1 変換コネクタDOS/V ⇔ Z-20JP用 S-15CNP1 変換コネクタSUシリーズプログラマポート ⇔ Z-20JP用 S-15HCNP1 変換コネクタDL06/D2-250-1/D2-260/PZ3 ⇔ Z-20JP用 S-25CNP1 変換コネクタSUシリーズ下段ポート ⇔ Z-20JP用 上位リンクポート S-15CNJ 変換コネクタケーブルPLC（モジュラ） ⇔ S-15JP/S-30JG用 S-30JD-T プログラマ接続ケーブル上位リンクモジュール用（3 m） DOS/V取扱説明書
DirectSOFT取扱説明書は弊社Webサイトから無償でダウンロードできます。
モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ ダイレクトソフト Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット） モジュラ 6ピンコネクタプラグ Dsub 15ピン Dsub 9ピン Dsub 15ピンコネクタ Dsub 9ピンコネクタ 高密度Dsub 15ピン Dsub 25ピン Dsub 25ピンコネクタ（プラグ） Dsub 9ピンコネクタ（プラグ） モジュラ6ピンコネクタ（プラグ） Dsub 15ピンコネクタ（ソケット）共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマ ダイレクトソフト ターミネータI/O
プログラマブルコントローラ
SENSOR ENCODER COUNTER INFORMATION H M I P L Cダイレクトソフト
シリアル接続
特長 仕様 シリアル接続■接続
ダイレクトソフトとSJ/DL05/DL06/DL205/SZ/SU/PZ PLCとの接続
モジュラ
高密度Dsub15ピン
ダイレクトソフトとSU-5E/5M/6B/6M/6Hとの接続
プログラマポート（Dsub15P）
下段ポート（Dsub25P）および上位リンクモジュール（Dsub25P）
※下記に例として上位リンクを示すが、下段ポートでも接続方法は同じになります。ダイレクトソフトとSA/SR-21、22との接続
Dsub9P プログラマ接続ケーブル S-30JG-T S-15HCNP1 S-15CNJ RS-232C S-9CNS1 プログラマ接続ケーブル Z-20JP S-15HCNP1 RS-232C S-9CNS1 プログラマ接続ケーブル Z-20JP RS-232C S-15CNP1 S-9CNS1 プログラマ接続ケーブル Z-20JP RS-232C S-25CNP1共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマ ダイレクトソフト ターミネータI/O SENSOR ENCODER COUNTER INFORMATION H M I
ダイレクトソフト
シリアル接続
特長 仕様 シリアル接続■ケーブル一覧
CPU に搭載されている通信ポートはさまざまですので、必要な通信ケーブルを正しく確認してください。
下記の表を参照して適切なケーブルを選択してください。
ファミリ名 （またはその他の装置）CPU ポート ケーブル 対応しているプロトコル Direct Net （CCM） Kシーケンス ECOM MODBUS SJシリーズ SJ CPU ポート1ポート2 Z-20JP+S-9CNS1Z-20JP+S-9CNS1 ○ ○○ ○ DL05 DL05 （全バージョン） ポート1ポート2 Z-20JP+S-9CNS1Z-20JP+S-9CNS1 ○ ○○ ○ H0-ECOM100 （モジュール） 1ポートのみ 市販のLANケーブル10/100Base-T ○ DL06 DL06 （全バージョン） ポート1ポート2 Z-20JP+S-9CNS1S-9CNS1+Z-20JP+S-15HCNP1 ○ ○○ ○ H0-ECOM100 （モジュール） 1ポートのみ 市販のLANケーブル10/100Base-T ○ DL205シリーズ （SZシリーズ） D2-230（SZ-3） 1ポートのみ Z-20JP+S-9CNS1 ○ D2-240（SZ-4） 上部ポート下部ポート Z-20JP+S-9CNS1Z-20JP+S-9CNS1 ○ ○○ D2-250-1（SZ-4M） D2-260, D2-265 上部ポート下部ポート Z-20JP+S-9CNS1S-9CNS1+Z-20JP+S-15HCNP1 ○ ○○ ○ D2-DCM （モジュール） 1ポートのみ S-9CNS1+Z-20JP+S-25CNP1S-30JD-T ○ ○ ○ D2-265 ポート3 市販のLANケーブル10/100Base-T ○ H2-ECOM100 （モジュール） 1ポートのみ 市販のLANケーブル10/100Base-T ○ PZシリーズ PZ1/2 1ポートのみ Z-20JP+S-9CNS1 ○ PZ3 ポート1 Z-20JP+S-9CNS1 ○ ポート2 S-9CNS1+Z-20JP+S-15HCNP1 ○ ○ ○ SUシリーズ SU-5 1ポートのみ S-30JG-T ○ SU-6 上部ポート（15ピン） S-30JG-T ○ SU-5E SU-6B SU-6H 上部ポート（15ピン） S-30JG-T ○ 下部ポート （25ピン） S-9CNS1+Z-20JP+S-25CNP1S-30JD-T ○ ○ SU-5M SU-6M 上部ポート（15ピン） S-30JG-T ○ 下部ポート （25ピン） S-9CNS1+Z-20JP+S-25CNP1S-30JD-T ○ ○ ○ モジュラ端子 Z-20JP+S-9CNS1 ○ ○ U-01DM （モジュール） 1ポートのみ S-9CNS1+Z-20JP+S-25CNP1S-30JD-T ○ ○ ○ H4-ECOM100 （モジュール） 1ポートのみ 市販のLANケーブル10/100Base-T ○ スライスI/O モジュール 1ポートのみ S-30JG-T ○ SGシリーズ SG-8SG-8B （15ピン）上部ポート S-30JG-T ○ SA/SR シリーズ （モジュール）E-03DM 1ポートのみ S-9CNS1+Z-20JP+S-25CNP1S-30JD-T ○ ○ ○共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマ ダイレクトソフト ターミネータI/O
プログラマブルコントローラ
SENSOR ENCODER COUNTER INFORMATION H M I P L Cダイレクトソフト
シリアル接続
特長 仕様 シリアル接続■結線
ピンのラベルは、IBM DTE 仕様と DCE 仕様に準拠しています。
Dsub 9 ピンコネクタ（メス） PC側 RS-232C CPU側ポート 6 ピンのモジュラジャック (6P6C) DL05、DL06、D2-230、 D2-240、D2-250-1、D2-260 SU-5M、SU-6M、SJ PC側 RS-232C （ポート 2） DL06 DL250-1 DL260 Dsub 9 ピンコネクタ（メス） 高密度 Dsub 15 ピンコネクタ（オス） Dsub 9 ピンコネクタ（メス） Dsub 25 ピンコネクタ（オス） PC側 RS-232C PLC SU シリーズ （下部ポート） or U-01DM or SA/SRシリーズ E-03DM Dsub 9 ピンコネクタ（メス） Dsub 15 ピンコネクタ（オス） RS-232C PC側 PLC SU/SGシリーズ CPU プログラミングポート 8 ピンの RJ45 コネクタ （8P8C）Ethernet と Ecom のすべてのケーブルは、カテゴリ 5 のUTP ケーブルです。この図では、RJ45 コネクタの適切な配線位置を 示しています。 RJ45 RJ45 RJ45 RJ45
