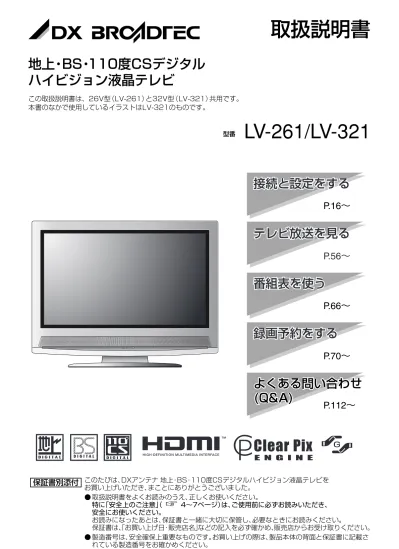

取扱説明書
P.56∼
P.66∼
P.70∼
P.112∼
P.16∼
接続と設定をする
接続と設定をする
テレビ放送を見る
テレビ放送を見る
番組表を使う
番組表を使う
録画予約をする
録画予約をする
よくある問い合わせ
(Q&A)
よくある問い合わせ
(Q&A)
取扱説明書
地上・BS・110度CSデジタル
ハイビジョン液晶テレビ
LV-261/LV-321
型番 このたびは、DXアンテナ 地上・BS・110度CSデジタルハイビジョン液晶テレビを お買い上げいただき、まことにありがとうございました。 ● 取扱説明書をよくお読みのうえ、正しくお使いください。 特に「安全上のご注意」（ 4∼7ページ）は、ご使用前に必ずお読みいただき、 安全にお使いください。 お読みになったあとは、保証書と一緒に大切に保管し、必要なときにお読みください。 保証書は、「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店からお受け取りください。 ● 製造番号は、安全確保上重要なものです。お買い上げの際は、製品本体の背面と保証書に記載さ れている製造番号をお確かめください。保証書別添付
この取扱説明書は、26V型（LV-261）と32V型（LV-321）共用です。 本書のなかで使用しているイラストはLV-321のものです。 販売元: 〒652-0807 兵庫県神戸市兵庫区浜崎通2番15号 製造元: 船井電機株式会社 〒574-0013 大阪府大東市中垣内7丁目7番1号 ※ 所在地、電話番号は都合により変更する場合がございますので、ご了承ください。（2006年 6月 現在） 【 】 〒130-0026 東京都墨田区両国4丁目21番4号 両国三和ビル2F 1(03) 3846−3950 FAX（03）3846−3990 〒532-0011 大阪市淀川区西中島7丁目4番17号 新大阪上野東洋ビル8F 1(06) 6889−1530 FAX（06）6889−1540 家 電 営 業 部 （ 東 日 本 ） 家 電 営 業 部 （ 西 日 本 ） L4331/4431_000-表紙 06.8.24 2:55 PM ページ12
もくじ
安全上のご注意
...4
番組を見る
●テレビ放送を見る
...56
●おやすみタイマーを設定する
...57
●ビデオを見る ...59
●画面表示
（番組タイトルなどの表示）...60
●番組内容
（番組の詳しい内容などの表示）....60
●有料番組を見る
（ペイ・パー・ビュー）...61
●便利機能
（関連機能を呼び出す）...62
●画面モード切換
...63
●番組表から見る
（今すぐ見る／見るだけ予約） デ..66
ア デ デ デ デ デ ア デデジタル放送を楽しむ
●データ放送を見る
...76
●字幕、文字スーパーの設定
...77
●選局対象の設定
...78
●ダウンロード予約
...79
●視聴制限
（年齢や購入金額）...80
●アンテナ電源を常時供給する
（機能待機）...82
●音声切換／タイトル表示
デ ア...83
デ デ デ デ デ デ接続・設定する
●アンテナの接続
...16
●接続・設置について
...19
●転倒防止部品
...19
●再生専用機器の接続 ...20
●録画機器の接続
...22
●オーディオ機器の接続
...23
●B-CASカードの挿入
デ...24
デ デ ア デ ア デまず
ご確認ください
すぐ
使いたいとき
もっと
使いこなしたいとき
必ず
ご使用の前に接続・設定を
「接続・設定」は お済みですか？ （ 16∼55ページ）もし
必要なとき
、 ：このアイコンは、デジタル放送（地上デジタル･BS デジタル･110度CSデジタル）に関する項目です。 、 ：このアイコンは、アナログ放送（地上アナログ）に 関する項目です。 ア アナログ放送 デ デジタル放送 L4331/4431_002-009 06.8.24 2:59 PM ページ23
必要
なときデジ
タル
録画
予約
番組を探す
番組を見る
設定
接続
確認
●ご使用の前に...8
●付属品の確認 ...9
●本機の特長と楽しみかた ...10
●お好みの番組を探す
（今放送中から／ジャンル別に） デ...68
録画予約する
（デジタル放送のみ）
番組を探す
（デジタル放送のみ）
●番組表から録画予約する
...70
●予約時のご注意
...72
●予約の詳細設定
...72
●日時を指定して予約する
（プログラム予約）...74
●取り消し・確認・変更
（予約一覧）...74
●事前設定
（録画・視聴設定） デ...74
デ デ デ●いろいろな情報を見る
（放送メール、購入記録、送信結果）...84
（双方向通信一覧、B-CASカード、ID表示、ボード）....86
（データ放送からのお好みページ）...88
デ●地上デジタル放送チャンネル一覧表
....98
●アイコン一覧
...100
●故障かな！
？
...102
●メッセージ表示一覧
...106
●お手入れ／廃棄の時は ...109
●用語解説 ...110
●よくある問い合わせ（Q＆A）....112
●さくいん ...114
●仕様 ...116
●アフターサービス...117
デ ア デ デ デ●電話回線の接続
...25
●ネットワーク接続
...26
●かんたん設置設定
...28
●メニュー一覧
...32
●デジタル受信チャンネルの修正
（衛星デジタル）...36
●デジタル受信チャンネルの修正
（地上デジタル）...38
●地域設定／
B-CASカードテスト
デ...40
デ デ ア デ デ デ デ必要なとき
●ネットワーク設定 ...90
●ブラウザ設定 ...92
●文字を入力する（ブラウザ設定など）
....94
●受信設定
（アンテナ電源など）....42
●電話設定
...44
●デジタル音声出力の設定
...46
●設定リセット
...47
●画質調整
...48
●地上アナログ放送のチャンネル
設定
...50
●入力設定
...52
●高速起動／バックライト
デ ア....54
ア デ ア ア デ デ デ デ デ●使用上の注意点 ...12
●各部のはたらき ...13
