1002B

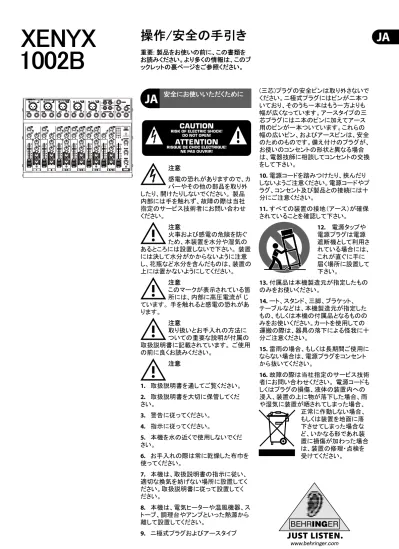

お読みください。より多くの情報は、このブ ックレットの裏ページをご参照ください。 安全にお使いいただくために 注意 感電の恐れがありますので、カ バーやその他の部品を取り外 したり、開けたりしないでください。 製品 内部には手を触れず、故障の際は当社 指定のサービス技術者にお問い合わせ ください。 注意 火事および感電の危険を防ぐ ため、本装置を水分や湿気の あるところには設置しないで下さい。 装置 には決して水分がかからないように注意 し、花瓶など水分を含んだものは、装置の 上には置かないようにしてください。 注意 このマークが表示されている箇 所には、内部に高圧電流が じ ています。 手を触れると感電の恐れがあ ります。 注意 取り扱いとお手入れの方法に ついての重要な説明が付属の 取扱説明書に記載されています。 ご使用 の前に良くお読みください。 注意 取扱説明書を通してご覧ください。 1. 取扱説明書を大切に保管してくだ 2. さい。 警告に従ってください。 3. 指示に従ってください。 4. 本機を水の近くで使用しないでくだ 5. さい。 お手入れの際は常に乾燥した布巾を 6. 使ってください。 本機は、取扱説明書の指示に従い、 7. 適切な換気を妨げない場所に設置してく ださい。取扱説明書に従って設置してく ださい。 本機は、電気ヒーターや温風機器、ス 8. トーブ、調理台やアンプといった熱源から 離して設置してください。 ニ極式プラグおよびアースタイプ 9. (三芯)プラグの安全ピンは取り外さないで ください。ニ極式プラグにはピンが二本つ いており、そのうち一本はもう一方よりも 幅が広くなっています。アースタイプの三 芯プラグにはニ本のピンに加えてアース 用のピンが一本ついています。これらの 幅の広いピン、およびアースピンは、安全 のためのものです。備え付けのプラグが、 お使いのコンセントの形状と異なる場合 は、電器技師に相談してコンセントの交換 をして下さい。 電源コードを踏みつけたり、挟んだり 10. しないようご注意ください。電源コードやプ ラグ、コンセント及び製品との接続には十 分にご注意ください。 すべての装置の接地（アース）が確保 11. されていることを確認して下さい。 電源タップや 12. 電源プラグは電源 遮断機として利用さ れている場合には、 これが直ぐに手に 届く場所に設置して 下さい。 付属品は本機製造元が指定したもの 13. のみをお使いください。 ート、スタンド、三脚、ブラケット、 14. テーブルなどは、本機製造元が指定した もの、もしくは本機の付属品となるものの みをお使いください。カートを使用しての 運搬の際は、器具の落下による怪我に十 分ご注意ください。 雷雨の場合、もしくは長期間ご使用に 15. ならない場合は、電源プラグをコンセント から抜いてください。 故障の際は当社指定のサービス技術 16. 者にお問い合わせください。 電源コードも しくはプラグの損傷、液体の装置内への 浸入、装置の上に物が落下した場合、雨 や湿気に装置が晒されてしまった場合、 正常に作動しない場合、 もしくは装置を地面に落 下させてしまった場合な ど、いかなる形であれ装 置に損傷が加わった場合 は、装置の修理・点検を 受けてください。JA
XENYX 1002B • pg 2ステップ 1: 接続
XENYX 1002B の接続
フィールド•レコー ディング UL2000M UCA222 HPS5000 BEHRINGER B212A F1220A HPS5000 XM1800S DI100 ライブ•スモール• コンボJA
B-1 XM1800S HPS5000 B2031A UCA222 DSP2024P DSP2024P DV Deck DSP2024P B-1 XM1800S B2031A FCA202 HPS5000 コンピューター•レコーデ ィング ビデオ編集JA
XENYX 1002B • pg 4ステップ 2: コントロール
XENYX 1002B コントロール
CLIP LEDはプリアンプがオーバーロードし始めたとき点灯 します。 TRIM ノブはMICとLINE入力の感度を調節します。 PAN/BAL ノブはステレオ•フィールドのチャンネルの左右のポ ジショニングを調節します。EQ ノブは、LOW, MID と HIGH の周波数域を調節します。 CHANNEL FADER はメインミックスのチャンネル•ボリュームを調節します。
FX と MON – は FX SEND と MON SEND 端子に送られるチ ャンネルの信号の量を調節します。
JA
PHONES ノブは PHONES 端子の出力を調節します。 MAIN FADER は、ミキサーの出力全体を調節します。 PHANTOM 電源ボタンは、コンデンサー•マイクロフォンを使う ために、18Vの電源を XLR MIC 入力に送ります。 L/R METER は MAIN OUTPUT の信号レベルを表示します。
FX SEND と MON SEND は FX SEND と MON SEND 端子に 送られる全体の出力を調節します。
JA
XENYX 1002B • pg 6Step 3: 始めに
XENYX 1002B 始めに
各 CHANNEL フェーダーを上げ、 複数のマイクロフォンと楽器の相 対的なレベルを調節します。 チャンネルの PAN または BAL ノ ブを回し、必要に応じてステレオ•フ ィールドのチャンネルの左右のポ ジションを調節します。 すべてのコントロールを上に示さ れている通りに設定します: EQ と PAN/BAL はセンター、他のすべ てはダウン/オフ。 チャンネル1のフェーダーを0まで 上げ、歌、音声、演奏を通常のレ ベルでマイクロフォンやチャンネル 1に接続された楽器に入力します。 発声中や演奏中に、チャンネル1の CLIP LEDが、常時ではなく時々点 灯するまで、チャンネル1のTRIMコ ントロールを回します。 ステップ2と3を使用する他のすべ てのチャンネルで繰り返します。チ ャンネル3/4 – 7/8では、マイクロ フォンに TRIM MIC ノブを使用 し、¼インチ入力に、 TRIM LINE ノブを使用 します。 MAINフェーダーを完全に下げ、PA システムの電源を入れます。 ゆっくりと MAIN フェーダーを0また は必要なレベルまで上げます。JA
ライブのアプリケーションで は、MAIN フェーダーを上げ、 ミキサーからパワーアンプも しくはパワード•スピーカーへ の全体の出力を調整します。もし L/R METERS の赤い CLIP LED が点灯した ら、MAIN フェーダーを下げます。その他の重要な情報
オンライン登録。 1. 新しい BEHRINGER の機材は、www.behringer.com にアクセス して、購入された後すぐに登録してくださ い。弊社のシンプルなオンライン•フォーム を使って、購入された製品を登録していた だくことにより、修理のご要望にお応えす るための弊社のプロセスがより迅速かつ 効率的になります。さらに、該当する場合 は、弊社の保証に関する諸条件をお読み ください。 故障。 2. BEHRINGER 製品の故障につ いて、弊社は可能な限り迅速に修理をさ せていただく意向です。 商品を購入した BEHRINGER 製品取扱店にお問い合わせ ください。BEHRINGER ディラーがお近くに ない場合は、www.behringer.com のサポ ート•エリアに列記されている弊社の子会 社かディストリビューターにお問い合わせ ください。 電源の接続。 3. 同梱されているパワー サプライを、コンソールのリアパネルの 3-ピンの AC POWER IN コネクターに接 続します。このアダプターはすべての安全 基準に適応しています。 コンソールに付属のパワーサプライ以外は使用し x ないでください。 サプライが主電源に接続された状態のまま、決し x てXENYX ミキサーをパワーサプライに接続しない でください。先にコンソールをパワーサプライ•ユニ ットに接続し、それからパワーサプライを主電源に 接続してください。 パワーサプライとミキシング•コンソールは動作中 x に熱を持ちます。これは異常ではありません。 XENYX 1002B は9ボルトのアルカリ電池でも電 源供給が可能です。 ミキサー下部にある電池を収納する部分を開けま x す。小型のねじを取り外すために、Phillips 規格の ドライバーが必要です。 収納部のカバーをスライドさせて開けます。収納 x 部には3つの電池のスロットがあります。2つに は“Mixer”のラベル、1つには“Phantom”のラベ ルがあります。ファンタム電源を使わない場合 は、“Mixer”のスロットに2つの電源だけが必要と なります。 + と – の突起が正しい位置になるよう電池を挿入 x します。 カバーとねじを元に戻します。 XENYX 1002B は高性能アルカリ電池で約4時間 x 使用可能です。 ユニットを使用しないとき、主電源で使うときは、必 x ず電池を取り出してください！JA
XENYX
1002B
この製品について
もっと情報が必要
ですか？
上級者のために、 弊社ではより詳 しいPDF形式の Owner's Manuals を www.behringer.comで提供しています。英 語、フランス語、スペイン語、多くの製品で はドイツ語でもダウンロード可能です。www.behringer.com
テクニカルデータや製品の外観は予告なしに変更される場 合があります。 ここに記載された情報は、印刷時のもので す。 BEHRINGER 社は、ここに含まれたすべて、もしくは一部 の記述、画像および声明を基にお客様が起こした行動によ って生じたいかなる損害・不利益等に関しても一切の責任を 負いません。 色およびスペックが製品と微妙に異なる場合 があります。 製品の販売は、当社の正規代理店のみが行っ ています。 製品のディストリビューター（配給元）およびディ ーラー（販売業者）は、 BEHRINGER の特約代理店ではなく、 これらは明示・暗示を問わずあらゆる行動および表現によっ て BEHRINGER を拘束する権限を一切有しません。 この説 明書は、著作権保護されています。 本取扱説明書に記載さ れた情報内容は、 BEHRINGER InternationalGmbH からの書 面による事前の許諾がない限り、いかなる利用者もこれを複 製、使用、変更、送信、頒布、入れ替え、工作することは禁じ られています。複製権所有 / ALL RIGHTS RESERVED. © 2009 BEHRINGER International GmbH,
Hanns-Martin-Schleyer-Str. 36-3847877 Willich, Germany Tel. +49 2154 9206 0, Fax +49 2154 9206 4903
