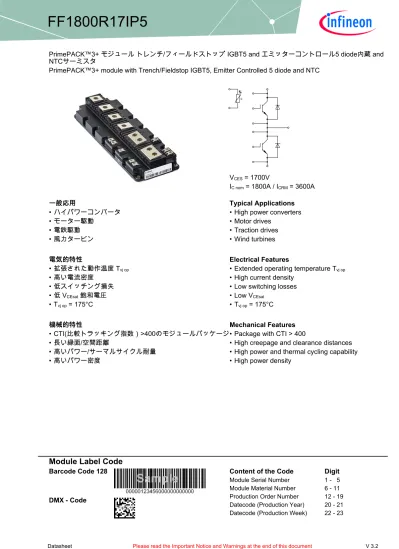

シート / Datasheet FF1800R17IP5

FF1800R17IP5

PrimePACK™3+モジュールトレンチ/フィールドストップIGBT5andエミッターコントロール5diode内蔵and

NTCサーミスタ

PrimePACK™3+modulewithTrench/FieldstopIGBT5,EmitterControlled5diodeandNTC

V

CES

= 1700V

I

C nom

= 1800A / I

CRM

= 3600A

一般応用

TypicalApplications

•

ハイパワーコンバータ

•

Highpowerconverters

•

モーター駆動

•

Motordrives

•

電鉄駆動

•

Tractiondrives

•

風力タービン

•

Windturbines

電気的特性

ElectricalFeatures

•

拡張された動作温度T

vjop

•

ExtendedoperatingtemperatureT

vjop

•

高い電流密度

•

Highcurrentdensity

•

低スイッチング損失

•

Lowswitchinglosses

•

低V

CEsat

飽和電圧

•

LowV

CEsat

•

T

vjop

=175°C

•

T

vjop

=175°C

機械的特性

MechanicalFeatures

•

CTI(比較トラッキング指数）>400のモジュールパッケージ PackagewithCTI>400

•

•

長い縁面/空間距離

•

Highcreepageandclearancedistances

•

高いパワー/サーマルサイクル耐量

•

Highpowerandthermalcyclingcapability

•

高いパワー密度

•

Highpowerdensity

ModuleLabelCode

FF1800R17IP5

IGBT-　インバータ/IGBT,Inverter

最大定格/MaximumRatedValues

コレクタ・エミッタ間電圧 Collector-emittervoltage Tvj = 25°C VCES  1700  V 連続DCコレクタ電流

ContinuousDCcollectorcurrent TC = 85°C, Tvj max = 175°C IC nom  1800  A

繰り返しピークコレクタ電流

Repetitivepeakcollectorcurrent tP = 1 ms ICRM  3600  A

ゲート・エミッタ間ピーク電圧

Gate-emitterpeakvoltage VGES  +/-20  V

電気的特性/CharacteristicValues

min. typ. max.

コレクタ・エミッタ間飽和電圧 Collector-emittersaturationvoltage IICC = 1800 A, V = 1800 A, VGEGE = 15 V = 15 V IC = 1800 A, VGE = 15 V VCE sat 1,75 2,10 2,30 2,20 2,65 2,90 V V V Tvj = 25°C Tvj = 125°C Tvj = 175°C ゲート・エミッタ間しきい値電圧

Gatethresholdvoltage IC = 64,0 mA, VCE = VGE, Tvj = 25°C VGEth 5,35 5,80 6,25 V

ゲート電荷量 Gatecharge VGE = -15 V ... +15 V QG 9,00 µC 内蔵ゲート抵抗 Internalgateresistor Tvj = 25°C RGint 0,8 Ω 入力容量 Inputcapacitance f = 1 MHz, Tvj = 25°C, VCE = 25 V, VGE = 0 V Cies 105 nF 帰還容量 Reversetransfercapacitance f = 1 MHz, Tvj = 25°C, VCE = 25 V, VGE = 0 V Cres 3,20 nF コレクタ・エミッタ間遮断電流 Collector-emittercut-offcurrent VCE = 1700 V, VGE = 0 V, Tvj = 25°C ICES 5,0 mA ゲート・エミッタ間漏れ電流 Gate-emitterleakagecurrent VCE = 0 V, VGE = 20 V, Tvj = 25°C IGES 400 nA ターンオン遅れ時間（誘導負荷） Turn-ondelaytime,inductiveload IVC = 1800 A, VGE = ±15 V CE = 900 V RGon = 0,56 Ω td on 0,31_0,33 0,34 µs µs µs Tvj = 25°C Tvj = 125°C Tvj = 175°C ターンオン上昇時間（誘導負荷） Risetime,inductiveload IVC = 1800 A, VGE = ±15 V CE = 900 V RGon = 0,56 Ω tr 0,17_0,18 0,19 µs µs µs Tvj = 25°C Tvj = 125°C Tvj = 175°C ターンオフ遅れ時間（誘導負荷） Turn-offdelaytime,inductiveload IVC = 1800 A, VGE = ±15 V CE = 900 V RGoff = 0,68 Ω td off 0,71_0,80 0,85 µs µs µs Tvj = 25°C Tvj = 125°C Tvj = 175°C ターンオフ下降時間（誘導負荷） Falltime,inductiveload IVC = 1800 A, VGE = ±15 V CE = 900 V RGoff = 0,68 Ω tf 0,14 0,18 0,21 µs µs µs Tvj = 25°C Tvj = 125°C Tvj = 175°C ターンオンスイッチング損失

Turn-onenergylossperpulse IVC = 1800 A, VGE = ±15 V, di/dt = 9100 A/µs (TCE = 900 V, LS = 30 nHvj = 175°C)

RGon = 0,56 Ω Eon 405 600 725 mJ mJ mJ Tvj = 25°C Tvj = 125°C Tvj = 175°C ターンオフスイッチング損失 Turn-offenergylossperpulse IVC = 1800 A, VGE = ±15 V, du/dt = 2500 V/µs (TCE = 900 V, LS = 30 nHvj = 175°C) RGoff = 0,68 Ω Eoff 485 680 780 mJ mJ mJ Tvj = 25°C Tvj = 125°C Tvj = 175°C 短絡電流

SCdata VVGECEmax≤ 15 V, V = VCES -LCC = 1000 VsCE ·di/dt tP≤ 10 µs, Tvj = 175°C ISC 7200 A

ジャンクション・ケース間熱抵抗

Thermalresistance,junctiontocase IGBT部（１素子当り）/perIGBT RthJC 16,5 K/kW

ケース・ヒートシンク間熱抵抗

Thermalresistance,casetoheatsink IGBT部（１素子当り）/perIGBTλPaste=1W/(m·K)/λgrease=1W/(m·K) RthCH 14,0 K/kW

動作温度

FF1800R17IP5

Diode、インバータ/Diode,Inverter

最大定格/MaximumRatedValues

ピーク繰返し逆電圧 Repetitivepeakreversevoltage Tvj = 25°C VRRM  1700  V 連続DC電流 ContinuousDCforwardcurrent IF  1800  A ピーク繰返し順電流 Repetitivepeakforwardcurrent tP = 1 ms IFRM  3600  A 電流二乗時間積 I²t-value VVRR = 0 V, t = 0 V, tPP = 10 ms, T = 10 ms, Tvjvj = 125°C = 175°C I²t  730 650  kA²skA²s 最大損失 Maximumpowerdissipation Tvj = 175°C PRQM  1800  kW

電気的特性/CharacteristicValues

min. typ. max.

順電圧 Forwardvoltage IIFF = 1800 A, V = 1800 A, VGEGE = 0 V = 0 V IF = 1800 A, VGE = 0 V VF 1,75 1,70 1,70 2,10 2,05 2,05 V V V Tvj = 25°C Tvj = 125°C Tvj = 175°C ピーク逆回復電流 Peakreverserecoverycurrent IVF = 1800 A, - diR = 900 V F/dt = 9100 A/µs (Tvj=175°C) VGE = -15 V IRM 1350 1600 1800 A A A Tvj = 25°C Tvj = 125°C Tvj = 175°C 逆回復電荷量 Recoveredcharge IVF = 1800 A, - diR = 900 V F/dt = 9100 A/µs (Tvj=175°C) VGE = -15 V Qr 315 620 810 µC µC µC Tvj = 25°C Tvj = 125°C Tvj = 175°C 逆回復損失 Reverserecoveryenergy IVF = 1800 A, - diR = 900 V F/dt = 9100 A/µs (Tvj=175°C) VGE = -15 V Erec 160 365 480 mJ mJ mJ Tvj = 25°C Tvj = 125°C Tvj = 175°C ジャンクション・ケース間熱抵抗 Thermalresistance,junctiontocase /Diode（１素子当り）/perdiode RthJC 33,0 K/kW ケース・ヒートシンク間熱抵抗

Thermalresistance,casetoheatsink /Diode（１素子当り）/perdiodeλPaste=1W/(m·K)/λgrease=1W/(m·K) RthCH 17,0 K/kW

動作温度

Temperatureunderswitchingconditions Tvj op -40 175 °C

NTC-サーミスタ/NTC-Thermistor

電気的特性/CharacteristicValues

min. typ. max.

定格抵抗値 Ratedresistance TNTC = 25°C R25 5,00 kΩ R100の偏差 DeviationofR100 TNTC = 100°C, R100 = 493 Ω ∆R/R -5 5 % 損失 Powerdissipation TNTC = 25°C P25 20,0 mW B-定数 B-value R2 = R25 exp [B25/50(1/T2 - 1/(298,15 K))] B25/50 3375 K B-定数 B-value R2 = R25 exp [B25/80(1/T2 - 1/(298,15 K))] B25/80 3411 K B-定数 B-value R2 = R25 exp [B25/100(1/T2 - 1/(298,15 K))] B25/100 3433 K 適切なアプリケーションノートによる仕様 Specificationaccordingtothevalidapplicationnote.

FF1800R17IP5

モジュール/Module

絶縁耐圧

Isolationtestvoltage RMS, f = 50 Hz, t = 1 min. VISOL  4,0  kV

ベースプレート材質

Materialofmodulebaseplate  Cu

沿面距離

Creepagedistance 連絡方法-ヒートシンク/terminaltoheatsink連絡方法-連絡方法/terminaltoterminal  33,033,0  mm 空間距離

Clearance 連絡方法-ヒートシンク/terminaltoheatsink連絡方法-連絡方法/terminaltoterminal  19,019,0  mm 相対トラッキング指数

Comperativetrackingindex CTI  > 400

min. typ. max. 内部インダクタンス

Strayinductancemodule LsCE 10 nH

パワーターミナル・チップ間抵抗

Moduleleadresistance,terminals-chip TC=25°C,/スイッチ/perswitch RCC'+EE' 0,10 mΩ

保存温度 Storagetemperature Tstg -40 150 °C 取り付けネジ締め付けトルク Mountingtorqueformodulmounting 取り付けネジM5適切なアプリケーションノートによるマウンティング ScrewM5-Mountingaccordingtovalidapplicationnote M 3,00 6,00 Nm 主端子ネジ締め付けトルク Terminalconnectiontorque 取り付けネジM4適切なアプリケーションノートによるマウンティング ScrewM4-Mountingaccordingtovalidapplicationnote 取り付けネジM8 適切なアプリケーションノートによるマウンティング ScrewM8-Mountingaccordingtovalidapplicationnote M 1,8 8,0 -2,1 10 Nm Nm 質量 Weight G 1400 g

Höchstzulässige Bodenplattenbetriebstemperatur TBPmax = 150°C

FF1800R17IP5

出力特性IGBT-　インバータ(Typical) outputcharacteristicIGBT,Inverter(typical) IC=f(VCE) VGE=15V VCE [V] I C [A] 0,0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 Tvj = 25°C Tvj = 150°C Tvj = 175°C 出力特性IGBT-　インバータ(Typical) outputcharacteristicIGBT,Inverter(typical) IC=f(VCE) Tvj=175°C VCE [V] I C [A] 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 VGE = 20V VGE = 15V VGE = 12V VGE = 10V VGE = 9V VGE = 8V 伝達特性IGBT-　インバータ(Typical) transfercharacteristicIGBT,Inverter(typical) IC=f(VGE) VCE=20V I C [A] 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 Tvj = 25°C Tvj = 150°C Tvj = 175°C スイッチング損失IGBT-　インバータ(Typical) switchinglossesIGBT,Inverter(typical) Eon=f(IC),Eoff=f(IC)

VGE=±15V,RGon=0.56Ω,RGoff=0.68Ω,VCE=900V E [mJ] 400 600 800 1000 1200 1400 1600 1800 Eon, Tvj = 150°C Eon, Tvj = 175°C Eoff, Tvj = 150°C Eoff, Tvj = 175°C

FF1800R17IP5

スイッチング損失IGBT-　インバータ(Typical) switchinglossesIGBT,Inverter(typical) Eon=f(RG),Eoff=f(RG) VGE=±15V,IC=1800A,VCE=900V RG [Ω] E [mJ] 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 Eon, Tvj = 150°C Eon, Tvj = 175°C Eoff, Tvj = 150°C Eoff, Tvj = 175°C 過渡熱インピーダンスIGBT-　インバータ transientthermalimpedanceIGBT,Inverter ZthJC=f(t) t [s] Z thJC [K/kW] 0,001 0,01 0,1 1 10 0,1 1 10 100 ZthJC : IGBT i: ri[K/kW]: τi[s]: 1 3,15 0,0222 2 6,26 0,0521 3 6,26 0,0521 4 0,836 1,07 逆バイアス安全動作領域IGBT-　インバータ（RBSOA）) reversebiassafeoperatingareaIGBT,Inverter(RBSOA) IC=f(VCE) VGE=±15V,RGoff=0.68Ω,Tvj=175°C VCE [V] I C [A] 0 200 400 600 800 1000 1200 1400 1600 1800 0 600 1200 1800 2400 3000 3600 4200 IC, Modul IC, Chip 順電圧特性Diode、インバータ（typical) forwardcharacteristicofDiode,Inverter(typical) IF=f(VF) VF [V] I F [A] 0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 Tvj = 25°C Tvj = 150°C Tvj = 175°C

FF1800R17IP5

スイッチング損失Diode、インバータ(Typical) switchinglossesDiode,Inverter(typical) Erec=f(IF) RGon=0.56Ω,VCE=900V IF [A] E [mJ] 0 600 1200 1800 2400 3000 3600 0 100 200 300 400 500 600 Erec, Tvj = 150°C Erec, Tvj = 175°C スイッチング損失Diode、インバータ(Typical) switchinglossesDiode,Inverter(typical) Erec=f(RG) IF=1800A,VCE=900V RG [Ω] E [mJ] 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 0 50 100 150 200 250 300 350 400 450 500 550 600 650 Erec, Tvj = 150°C Erec, Tvj = 175°C 過渡熱インピーダンスDiode、インバータ transientthermalimpedanceDiode,Inverter ZthJC=f(t) Z thJC [K/kW] 10 100 ZthJC : Diode 安全動作領域Diode、インバータ(SOA) safeoperationareaDiode,Inverter(SOA) IR=f(VR) Tvj=150°C I R [A] 1000 1500 2000 2500 3000 3500 4000 IR, Modul

FF1800R17IP5

NTC-サーミスタサーミスタの温度特性 NTC-Thermistor-temperaturecharacteristic(typical) R=f(T) TC [°C] R[ Ω ] 0 25 50 75 100 125 150 100 1000 10000 100000 Rtyp

FF1800R17IP5

回路図/Circuitdiagram

パッケージ概要/Packageoutlines

1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 A A B B C C D D E E F F A2

Revision nderungen Datum Name Bearb. Norm Datum Name 16.03.2015 17.06.2015 EU\froebusd EU\noellem Mat.-Nr.: Ma stab: Werkstoff:

Ersatz f r: Ersetzt durch:

Oberfl che: Kanten: Modell: Revision: 1 : 1 D00046423_00 ISO 2768 - mK EN ISO 1302 Korrektur Korrektur 02 Benennung: Modul Dokumentstatus: Serienfreigabe Datenblattskizze PP3+ D00062172 ISO 13715

Alle Rechte bei INFINEON TECHNOLOGIES AG , auch f r den Fall von Schutzrechtanmeldungen.

Zul. Abweichung: 01 02 26.08.2015 21.10.2015 R M R M A00062169 36002 base Blatt-Nr.: 1 Gepr. DE 2.0 14 25 39 64 78 117 195 234 6 24 58 76 113 150 187 224 3 7 ₃9 8 9 0 ,5 2501 92 103 0,8 A B C 8x 0,8 A B C 8x 360,2 (2x) 80,1 (8x) 180,2 (4x)

recommended design height lower side bus bar to baseplate

recommended design height lower side PCB to baseplate screwing depth max. 16mm (8x) A screwing depth max. 8mm (8x) 5,5- 0,2 (14x) 0,5 A B C 14x 10 ( 6 x ) M8 (8x) M4 (8x) ( 5,5) B 7 3 ( 5,5) C 156 3 ,8 ( 8 x ) 11 ,8 0 ,3 ( 8 x ) 2 3 ,6 0 ,3 7,5 +0,5 38,250,25 2 max. 3 max. 260,25 2 0 ,6 0 ,3 2 5 ,1 0 ,3 ( 2 x ) 2 2 ,1 0 ,3 ( 2 x )
