複合加工機用インターフェース
Interface for turning mill
HSK-T
ツーリングシステム
HSK-T Tooling System
HSK-T規格
HSK-T Standard
1） 複合加工機とは、旋削機能とミーリング機能を併せ持った工作機械のことを指しています。
この複合加工機の旋削工具用インターフェイス（刃物台とバイトホルダ等との締結
部分：フライスのアーバに相当）として、ICTM規格に基づく旋削工具を標準化しました。
2） IC T M規格とは、マシニングセンタ用アーバで使用されています2面拘束のI S O規格
『ISO12164-1：2001 HSK規格シャンク』を基本に、複合加工機の旋削工具用インター
フェイスとして、国内メーカ16社で共同開発した複合加工機用の規格です。
3） この規格は2008年にISO規格『ISO12164-3：2008』として国際標準規格となりました。
呼称表記はHSK-T○○です。
1) Turning mill is the machine tool which combines turning and milling functions. Now the interface (joint part of toolpost and toolholder) for the turning mill meeting ICTM standard is available.
2) ICTM standard is the standard developed by 16 companies in Japan as the interface of turning mill machine based on the two-face restraint type standard "ISO 12164-1:2001 HSK Standard Shank".
3) This standard became an International Standard as ISO Standard “ISO12164-3: 2008” in 2008.Description is shown as HSK-T○○.
●
特長
Features①マシニングセンタ用のHSK-Aタイプと互換性が有ります。
Compatible with HSK-A type for Machining Center
② ホルダ側ドライブキー溝と刃物台側のドライブキーのスキマを最小限に設定し、旋削加工時
の加工精度を向上しました。
Machining precision at turning has improved by minimizing the gap between the drive key slot at toolholder side and the drive key at toolpost side.

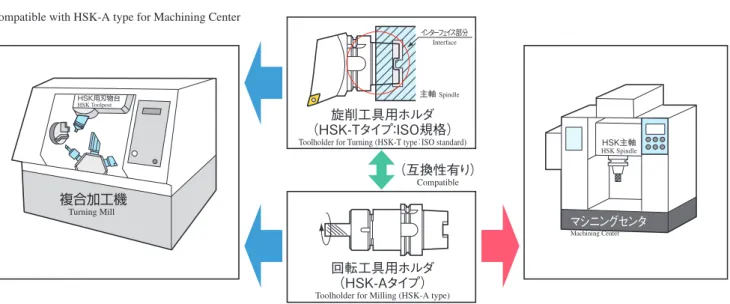

■複合加工機用旋削工具について
Tool for Turning Mill
旋削工具用ホルダ （HSK-Tタイプ：ISO規格）
Toolholder for Turning (HSK-T type:ISO standard)
（互換性有り） Compatible マシニングセンタ Machining Center HSK主軸 HSK Spindle インターフェイス部分 Interface 主軸 Spindle 回転工具用ホルダ （HSK-Aタイプ）
Toolholder for Milling (HSK-A type)
複合加工機
Turning Mill
HSK用刃物台 HSK Toolpost
表 -1 キーとキー溝のスキマ比較
Fig.1 Comparison of the gap of a key and key slot
表 -2 スキマの影響
Fig.2 Effect of the gap
HSK-A63 の公差 HSK-T63 の公差 キー溝公差 キー公差 最小スキマ 12.2 12.3 0.15 0.10 最小スキマ0.015 最大スキマ0.33 最大スキマ0.075 0.025 0.035 0.08 (単位：mm) 12.58 12.5 12.46 12.425 12.35 12.25 12.41 12.385 12.5 12.4 12.6 Key tolerance Tolerance Tolerance Min. gap
Max. gap Key slot tolerance
Min. gap Max. gap スキマ ドライブキー （機械刃物台側） ドライブキー溝 （ホルダ側）
Drive key slot
(Toolholder side)
Gap
Drive key
(Toolpost side)
〔HSKツーリング〕
HSK Tooling
■ ホルダの種類
Toolholder Variation
● 従来工具取付用ホルダ
Conventional Type角シャンク取付用 For Square Shank ボーリングバー取付用 For Boring Bar ドリル取付用 For Drill
1）従来のNC旋盤でご使用の角シャンクホルダ・ボーリングバー・ドリルが取付くタイプ。
2）シャンク拘束部の長さを考慮し、全長の長いボーリングバー用と短いドリル用を標準化。
1)For square shank, boring bar, and drill at conventional NC lathe machining. 2)Long type for boring bar and short type for drill are available.
● 一体型ホルダ
Integral Type勝手付 Handed Type ニュートラル（全長2種類） Neutral Type
1）剛性重視のインターフェース一体型ホルダ。
2）ニュートラル型は主軸ヘッドのB軸を振ることで（例えば45°
）左右勝手付仕様の工具として使用可能。
3） ニュートラル型は全長の異なる2種類のホルダを揃え、主軸ヘッド部の径サイズに合わせてホルダを選定し、
ワークとの干渉のない加工が可能。
1)Integral type toolholder combining interface focusing on rigidity improvement.
2)Neutral type is available as double handed tool (right/left) by moving B-spindle of the spindle head.
3)Two different lengths available for Neutral type to prevent the spindle head interfere with workpiece by selecting the suitable tool length depending on the spindle diameter.
● ブランクホルダ
Blank Type1）特殊ホルダ製作用のブランクホルダも標準化。
2）インターフェース部分はHSK-T規格にて加工済。
1)Blank type for special order is available. 2)With interface based on HSK-T standard.
※ 回転用工具について
Milling Tool
回転用工具は、従来のHSK規格シャンクをお使い下さい。HSK-T規格と互換性があります。
For milling tool, conventional HSK standard shank is attachable. It is compatible with HSK-T standard.
型 番
Description Previous Description（旧型番） 在庫Stock
寸 法(mm) Dimension 形状 Shape 部 品 Spare Parts クランプねじ
Clamp Screw レンチWrench クーラントパイプCoolant Pipe
φd1φD L L1 L2 F1 F2 T63H- S2525R-105 A63-WH- S2525R-105 ● 63 108 150 105 70 38 - 図 1 Fig.1 HS12X25 LW-6 CL63-1 S2525L-105 S2525L-105 ● T100H- S2525R-150 - ● 100 118 190 150 110 55 63 Fig.2図 2 HS12X30 CL100-1 S2525L-150 ●
・クーラントの吐出方向は調整可能です。 Coolant outlet direction is adjustable.
・25角シャンク用です。for 25mm square.
◎ 型番の見方
（外径加工用）
Indication of Description チップ切刃長さ DX H L ： ： ： 65 100 14012
…（一体型ホルダ）
…（角シャンク取付用ホルダ）
L D L V T L C L 切刃の形状 ホルダ全長 （ゲージラインからの長さ） R L N 右勝手 左勝手 勝手なしDX
R
N
L
C
P
S2525 R 105
T63
A63
（旧型番） Previous DescriptionH
勝手 R L 右勝手 左勝手 勝手 C D T V W ：80°菱形 ：55°菱形 ：三角形 ：35°菱形 ：80°六角形 チップの形状 H 無 あり なし マニュアルクランプ穴 T63:HSK-T63 T100:HSK-T100 インターフェースサイズ 25角（高さ・幅）シャンクサイズ
ゲージラインからの長さ ホルダ全長 P M W S ：レバーロック方式 ：二重クランプ方式 ：ウェッジロック方式 ：スクリュークランプ方式 クランプ方式 N B ：0° ：5° チップ逃げ角 E G J L N V M 60° 90° 93° 95° 95° 50° 72.5° 63° （mm） （mm）Interface Size Manual Clump Hole No Yes No Indication
Shank Size
Height/Width Toolholder Length Length from Gauge Line Hand Right Left Clamp System Lever Lock Double Clamp Wedge Lock Screw Clamp Insert Shape Rhombic Rhombic Triangular Rhombic Trigon Edge Shape
Insert Clearance Hand Right Left No Hand
Toolholder Length Length from Gauge Line
Edge Length Toolholder for Square Shank
Integral Toolholder
● クーラントパイプ
Coolant Pipe・クーラントパイプはホルダ内に組込み済です。 Coolant pipe is built into toolholder.
クーラントパイプ
Coolant Pipe
■ 角シャンク取付用ホルダ
（外径・端面加工）
Toolholder for Square Shank (For External / Facing)
●：標準在庫 Standard Stock M12 クーラント吐出口 L2 L1 6 25 32 31 32 L F1 φD 図1 φ d1 Coolant Outlet Fig.1
・本図は右勝手（R）を示す Right hand shown
φ d1 48 43 F1 F2 35° L2 L1 L 37 25 M12 φD クーラント吐出口 図2 Coolant Outlet Fig.2
● ホルダ寸法
Toolholder Dimension 3角シャンク取付用ホルダ
〔HSKツーリング〕
Toolholder for square shank HSK Tooling
●：標準在庫 Standard Stock
■角シャンク取付用ホルダ
（外径・端面加工）
Toolholder for square shank (For External / Facing)
型 番 Description 取付けホルダ シャンク寸法 Attachment holder Shank Dimension 在庫 Stock 寸 法(mm) Dimension 部 品 Spare Parts クランプねじ
Clamp Screw レンチWrench クーラントパイプCoolant Pipe
φd1φD H B T L L1 L2 F1
T63H- S2020R-105T （20角） (20mm square) ● 63 90 20 20 35 150 105 70 40 HS12X30
LW-6 CL63-1
T100H- S2525R-150T （25角） (25mm square) ● 100 118 25 25 48 190 150 110 55 HS12X35 CL100-1
・クーラント吐出方向は調整可能です。 Coolant outlet direction is adjustable.
φ % φ E # ' 5 - - -)
● ホルダ寸法
Toolholder Dimension 型 番Description Previous Description（旧型番） 在庫Stock
寸 法(mm)
Dimension
部 品 Spare Parts クランプねじ
Clamp Screw レンチWrench クーラントパイプCoolant Pipe
φd1 φD L1 L2 T63H- S2525-90F - ● 63 108 90 81 HS12X30 LW-6 CL63-1 S2525-120F ● 120 T100H- S2525-105F - ● 100 118 105 96 CL100-1 S2525-150F ● 150
・クーラント吐出方向は調整可能です。 Coolant outlet direction is adjustable.
・25角シャンク用です。 for 25mm square shank
■ 角シャンク取付用ホルダ
（端面・外径加工）
Toolholder for square shank (For Facing / External )
φ E - φ% -
● ホルダ寸法
Toolholder Dimension 4■ PCLN型
（外径・端面加工）
For External / Facing
6° 5° L1 F1 5° 31 φ 63 6°・本図は右勝手（R）を示す Right hand shown
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts レバー Lever ロックスクリュー Lock Screw シート
Shim シムピン Shim Pin ポンチ Punch レンチ Wrench クーラントパイプ Coolant Pipe L1 F1 T63H- PCLNR-DX12 A63-WH- PCLNR-DX12 ● 65 45 LL-2N(LL-2) LS-2N(LS-2) LC-42N(LC-42) LSP-2 PC-2 LW-3 CL63-1 PCLNL-DX12 PCLNL-DX12 ●
● ホルダ寸法
Toolholder Dimension■ PCMN型
（外径・端面加工）
For External / Facingφ 63 50° 50° L1 6° 6°
・本図は右勝手（R）を示す Right hand shown
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts レバー Lever ロックスクリュー Lock Screw シート
Shim シムピン Shim Pin ポンチ Punch レンチ Wrench クーラントパイプ Coolant Pipe L1 T63H- PCMNN-H12 A63-WH- PCMNN-H12 ● 100 LL-2N (LL-2) LS-2N(LS-2) LC-42N(LC-42) LSP-2 PC-2 LW-3 CL63-1 PCMNN-L12 PCMNN-L12 ● 140
● ホルダ寸法
Toolholder Dimension■ PDJN型
（外径・倣い加工）
For External / Profiling31 3° 7° F1 φ 63 L1 6°
・本図は右勝手（R）を示す Right hand shown
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts レバー Lever ロックスクリュー Lock Screw シート
Shim シムピン Shim Pin ポンチ Punch レンチ Wrench クーラントパイプ Coolant Pipe L1 F1 T63H- PDJNR-DX15 A63-WH- PDJNR-DX15 ● 65 45 LL-3N(LL-3) LS-2N(LS-2) LC-42 LSP-2 PC-2 LW-3 CL63-1 PDJNL-DX15 PDJNL-DX15 ●
● ホルダ寸法
Toolholder Dimension ●：標準在庫 Standard Stock 適合チップ型番 Applicable Insert CN○A 1204.. CN○G CN○M 適合チップ型番 Applicable Insert CN○A 1204.. CN○G CN○M 適合チップ型番 Applicable Insert DN○A 1504.. DN○G DN○M ・新型番の部品（ＬＬ-2Ｎ、ＬＳ-2Ｎ、ＬＣ-42Ｎ）は旧型番ホルダにも使用出来ます。 New descriptions of spare parts (LL-2N, LS-2N, LC-42N) can be used for previous description toolholders. ・新型番の部品（ＬＬ-2Ｎ、ＬＳ-2Ｎ、ＬＣ-42Ｎ）は旧型番ホルダにも使用出来ます。 New descriptions of spare parts (LL-2N, LS-2N, LC-42N) can be used for previous description toolholders. ・新型番の部品（ＬＬ-3Ｎ、ＬＳ-2Ｎ）は旧型番ホルダにも使用出来ます。 New descriptions of spare parts (LL-3N, LS-2N) can be used for previous description toolholders. 5一体型ホルダ
〔HSKツーリング〕
Integral Type HSK Tooling
■ PDNN型
（外径・倣い加工）
For External / Profilingφ 63 L1 62.5° 62.5° 6° 6° 型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts レバー Lever ロックスクリュー Lock Screw シート
Shim シムピン Shim Pin ポンチ Punch レンチ Wrench クーラントパイプ Coolant Pipe L1 T63H- PDNNN-H15 A63-WH- PDNNN-H15 ● 100 LL-3N (LL-3) LS-2N(LS-2) LC-42 LSP-2 PC-2 LW-3 CL63-1 PDNNN-L15 PDNNN-L15 ● 140
● ホルダ寸法
Toolholder Dimension■ PTGN型
（外径加工）
For External 31 6° 6° F1 L1 φ 63 91°
・本図は右勝手（R）を示す Right hand shown
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts レバー Lever ロックスクリュー Lock Screw シート
Shim シムピン Shim Pin ポンチ Punch レンチ Wrench クーラントパイプ Coolant Pipe L1 F1 T63H- PTGNR-DX16 A63-WH- PTGNR-DX16 ● 65 45 LL-1N(LL-1) LS-1N(LS-1) LT-32N(LT-32) LSP-1 PC-1 FH-2.5 CL63-1 PTGNL-DX16 PTGNL-DX16 ●
● ホルダ寸法
Toolholder Dimension■ WTEN型
（外径加工）
For External
8.5° L1 φ 63 60° 60° 型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts クランプセット Clamp Set シート Shim シムピン Shim Pin
シムナット Shim Nut レンチ Wrench スペーサSpacer クーラントパイプ Coolant Pipe L1
T63H- WTENN-H16 A63-WH- WTENN-H16 ● 100
WCS-1N WTN-33 WP-1S WN-1 LW-3 WSP-1 CL63-1 WTENN-L16 WTENN-L16 ● 140
● ホルダ寸法
Toolholder Dimension ●：標準在庫 Standard Stock 適合チップ型番 Applicable Insert DN○A 1504.. DN○G DN○M 適合チップ型番 Applicable Insert TN○A 1604.. TN○G TN○M 適合チップ型番 Applicable Insert TN○A 1604.. TN○G TN○M ・新型番の部品（ＬＬ-3Ｎ、ＬＳ-2Ｎ）は旧型番ホルダにも使用出来ます。 New descriptions of spare parts (LL-3N, LS-2N) can be used for previous description toolholders. ・新型番の部品（ＬＬ-1Ｎ、ＬＳ-1Ｎ、LT-32N）は旧型番ホルダにも使用出来ます。 New descriptions of spare parts (LL-1N, LS-1N, LT-32N) can be used for previous description toolholders. 6■ PWLN型
（外径・端面加工）
For External / Facing 5° φ 63 L1 F1 5° 6° 5° 31・本図は右勝手（R）を示す Right hand shown
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts レバー Lever ロックスクリュー Lock Screw シート Shim シムピン Shim Pin ポンチ Punch レンチ Wrench クーラントパイプ Coolant Pipe L1 F1 T63H- PWLNR-DX08 A63-WH- PWLNR-DX08 ● 65 45 LL-2N(LL-2) LS-2N(LS-2) LW-42N(LW42) LSP-2 PC-2 LW-3 CL63-1 PWLNL-DX08 PWLNR-DX08 ●
● ホルダ寸法
Toolholder Dimension■ WWMN型
（外径・端面加工）
For External / Facing6° 6° L1 φ 63 50° 50° 型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts クランプセット Clamp Set シート
Shim シムピンShim Pin
シムナット Shim Nut レンチ Wrench クーラントパイプ Coolant Pipe L1 T63H- WWMNN-H08 A63-WH- WWMNN-H08 ● 100 WCS-8 WWN-42 WP5X15 WN-1 LW-3 CL63-1 WWMNN-L08 WWMNN-L08 ● 140
● ホルダ寸法
Toolholder Dimension ●：標準在庫 Standard Stock 適合チップ型番 Applicable Insert WN○A 0804.. WN○G WN○M 適合チップ型番 Applicable Insert WN○A 0804.. WN○G WN○M・新型番の部品（ＬＬ-2Ｎ、ＬＳ-2Ｎ、ＬＷ-42Ｎ）は旧型番ホルダにも使用出来ます。 New descriptions of spare parts (LL-2N, LS-2N, LW-42N) can be used for previous description toolholders.
一体型ホルダ
〔HSKツーリング〕
Integral Type HSK Tooling
■ SVLB型
（外径・倣い加工）
For External / Profiling0° 0° 42 5° L1 F1 φ 63
・本図は右勝手（R）を示す Right hand shown
型 番 Description 在庫Stock 寸法 (mm) Dimension 部 品 Spare Parts クランプスリュー Clamp Screw レンチ
Wrench シート Shim シムスクリューShim Screw レンチ（シムスクリュー用）Wrench シート止めネジShim Screw レンチWrench クーラントパイプ Coolant Pipe L1 F1 A63-WH- SVLBR-DX16 65 45 SB-40115TRN FT-15 SVN-32 - - SB-2050TR FT-6 CL63-1 SVLBL-DX16 T63H- SVLBR-DX16N ● 65 45 SB-40125TRN FT-15 SVN-32N SS-4N LW-4 - - CL63-1 SVLBL-DX16N ●
● ホルダ寸法
Toolholder Dimension■ SVVB型
（外径・倣い加工）
For External / Profiling0° 0° L1 B B φ 63 型 番 Description 在庫Stock 寸法 (mm) Dimension 部 品 Spare Parts クランプスリュー Clamp Screw レンチ
Wrench シート Shim シムスクリューShim Screw レンチ（シムスクリュー用）Wrench シート止めネジShim Screw レンチWrench クーラントパイプ Coolant Pipe L1
※
B (°) A63-WH- SVVBN-H16 100 66.5 SB-40115TRN FT-15 SVN-32 - - SB-2050TR FT-6 CL63-1 SVVBN-L16 140 72.5 T63H- SVVBN-H16N ● 100 66.5 SB-40125TRN FT-15 SVN-32N SS-4N LW-4 - - CL63-1 SVVBN-L16N ● 140 72.5● ホルダ寸法
Toolholder Dimension※角度 B は刃先とホルダを結んだ干渉角度を示します。 Angle B indicates interference angle made by edge point and toolholder. ・A63-WH-SVVBN-H16はＴ63H-SVVBN-H16Nに移行します。 A63-WH-SVVBN-H16 will be switched to Ｔ63H-SVVBN-H16N. ・A63-WH-SVVBN-L16はＴ63H-SVVBN-L16Nに移行します。 A63-WH-SVVBN-L16 will be switched to Ｔ63H-SVVBN-L16N. ●：標準在庫 Standard Stock 適合チップ型番 Applicable Insert VB○T 1604.. VBGW VCGT 適合チップ型番 Applicable Insert VB○T 1604.. VBGW VCGT
・A63-WH-SVLB$-DX16はT63-SVLB$-DX16Nに移行します。 A63-WH-SVLB$-DX16 will be switched to T63-SVLB$-DX16N.
Description Change 型番 移行 Description Change 型番 移行 8
■ KGBA型
（外径溝入れ加工）
For External Grooving 2° 6° 2° φ 63 L1 T F1 ・本図は右勝手（R）を示すRight hand shown
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts 適合チップ Applicable Insert クランプセット
Clamp Set レンチWrench クーラントパイプCoolant Pipe
L1 F1 T
T63H- KGBAR-16 A63-WH- KGBAR-16 ● 65 45 2.5 LGBA-16RS
FT-15 CL63-1 GBA32R... KGBAR-22-15 KGBAR-22-15 ● 65 45 4.0 LGBA-22RS GBA43R... KGBAR-22-25 KGBAR-22-25 ● 4.5 KGBAR-22-35 KGBAR-22-35 ● 5.5
T63H- KGBAL-16 A63-WH- KGBAL-16 ● 65 45 2.5 LGBA-16LS
FT-15 CL63-1 GBA32L... KGBAL-22-15 KGBAL-22-15 ● 65 45 4.0 LGBA-22LS GBA43L... KGBAL-22-25 KGBAL-22-25 ● 4.5 KGBAL-22-35 KGBAL-22-35 ● 5.5
● ホルダ寸法
Toolholder Dimension 右勝手（R）ホルダには右勝手（R）チップ、左勝手（L）ホルダには左勝手（L）チップが適合します。R-hand insert for R-hand toolholder, L-hand insert for L-hand toolholder.
※適合チップの詳細は、総合カタログをご参照ください。For details of applicable insert, please refer general catalog.
T寸法：ホルダ面から刃先までの距離を示します。T dimension shows the distance from toolholder to the cutting edge.
■ KTN型
（ねじ切り加工）
For Threading 31 F1 L1 φ 63 1° ・本図は右勝手（R）を示すRight hand shown
右勝手（R）ホルダには右勝手（R）チップ、
左勝手（L）ホルダには左勝手（L）チップが適合します。R-hand insert for R-hand toolholder, L-hand insert for L-hand toolholder.
型 番
Description Previous Description（旧型番） 在庫Stock
寸法 (mm) Dimension 部 品 Spare Parts 適合チップ Applicable Insert クランプセット
Clamp Set レンチ Wrench シートShim シート止めねじ Shim Screw クーラントパイプ Coolant Pipe L1 F1 T63H- KTNR-16 A63-WH- KTNR-16 ● 65 45 CPS-5S FT-15 TN-32 (TNW-32)※ SP3X8 CL63-1 16ER... KTNR-22 KTNR-22 ● CPS-6S LW-3 TN-43 SP3X8 CL63-1 22ER...
● ホルダ寸法
Toolholder Dimension ●：標準在庫 Standard Stock ※シート：2山ねじ切りチップ（例：16ER○○○ISO-M02）をご使用の際は、TNW-32を別途ご購入下さい。Shim: Please purchase separately TNW-32 when using 2-thread type threading insert. (e.g. 16ER...ISO-M02)
※適合チップの詳細は、総合カタログをご参照ください。For details of applicable insert, please refer general catalog.
ボーリングバー／ドリル取付用ホルダ
〔HSKツーリング〕
Toolholder for Boring / Drill HSK Tooling
◎ 型番の見方
（ボーリングバー・ドリル・ブランクツール用）
Indication of Description (For Boring Bar / Drill / Blank Tool)N 08
70
T63
H
H 無 あり なし マニュアルクランプ穴 N C BL ボーリングバー用 ドリル用 ブランクツール ホルダ 08 10 φ8 φ10 内径サイズ T63:HSK-T63 T100:HSK-T100 インターフェースサイズ ゲージラインからの長さ ホルダ全長 （mm） ⋮Interface Size Manual Clump Hole
No Indication No Yes
Toolholder For Boring Bar
For Drill For Blank Tool
Internal Dia. Toolholder Length Length from Gauge Line
● クーラントパイプ
Coolant Pipe・クーラントパイプはホルダ内に組込み済です。
Coolant pipe is already installed in the holder.
クーラントパイプ
Coolant Pipe
●：標準在庫 Standard Stock
■ ボーリングバー／ドリル取付用ホルダ
Toolholder for Boring / Drillφ
d1
L1 L2（取付け穴深さ） L2 (Hole depth of attachment)
φ D φ d M 26（T63H型）29（T100H型） L2 (45) φ d ( φ 8) φ 8.4 T63H-N08-70/T100H-N08-80はφ8.4の内部クーラント穴が開いていますので、 ボーリングバー取付時にはボーリングバー突出し長さにご注意下さい。 L3 L4
As 8.4mm dia internal coolant hole is on T63H-N08-70/T100H-N08-80, Please be sure over hang length when you install boring bar.
型 番
Description Previous Description（旧型番） 在庫Stock
寸法(mm) Dimension 部 品 Spare Parts 備 考 Others クランプねじ Clamp Screw レンチ Wrench クーラントパイプ Coolant Pipe φd φd1 φD L1 L2 L3 L4 M T63H- N08-70 A63-WH- N08-70 ● 8 63 28 70 45 9 20 M8 HS8X10 LW-4 CL63-1 ボーリングバー取付用 For Boring Bar
N10-80 N10-80 ● 10 35 80 55 9 22 HS8X12 N12-90 N12-90 ● 12 42 90 65 9 22 N16-100 N16-100 ● 16 48 100 75 11 30 M10 HS10X16 LW-5 N20-120 N20-120 ● 20 52 120 95 13 40 N25-140 N25-140 ● 25 56 140 115 13 50 M12 HS12X16 LW-6 N32-160 N32-160 ● 32 56 160 135 13 60 HS12X12 T63H- C20-75 A63-WH- C20-75 ● 20 63 52 75 50 13 22 M10 HS10X16 LW-5 CL63-1 ※ 取付用ドリル For Drill C25-85 C25-85 ● 25 56 85 58 15 28 M12 HS12X16 LW-6 C32-90 C32-90 ● 32 56 90 62 15 30 HS12X12 C40-100 C40-100 ● 40 68 100 72 18 35 M16 HS16X12 LW-8 T100H- N08-80 -● 8 100 28 80 45 9 20 M8 HS8X10 LW-4 CL100-1 ボーリングバー取付用 For Boring Bar
N10-90 ● 10 35 90 55 9 22 HS8X12 N12-100 ● 12 42 100 65 9 22 N16-110 ● 16 48 110 75 11 30 M10 HS10X16 LW-5 N20-130 ● 20 52 130 95 13 40 N25-150 ● 25 62 150 115 13 50 M12 HS12X18 LW-6 N32-170 ● 32 72 170 135 13 60 HS12X20 T100H- C20-85 -● 20 100 52 85 50 13 22 M10 HS10X16 LW-5 CL100-1 ※ 取付用ドリル For Drill C25-90 ● 25 62 90 58 15 20 M16 HS16X18 LW-8 C32-95 ● 32 72 95 62 15 20 C40-105 ● 40 82 105 72 15 25 M16 HS16X20 LW-8
※ボーリングバー取付用ホルダより全長が短くなっています。Shorter than the toolholder for boring bar.
● ホルダ寸法
Toolholder Dimension■ ブランクツール
Blank Tool 埋め栓 M5 Plug φ 63 L1 φ D L2 埋め栓 M5 L2 φ 63 L1 φ D Plug 図 -1 Fig.1 図 -2 Fig.2 型 番Description Previous Description（旧型番） 在庫Stock
寸法(mm) Dimension 形状 Shape 部 品 Spare Parts クーラントパイプ Coolant Pipe φD L1 ※L2 T63H- BL62-102 A63-WH- BL62-102 ● 62 102 26 図-1 Fig.1 CL63-1 BL62-142 BL62-142 ● 142 BL100-67 BL100-67 ● 100 67 図-2Fig.2
● ホルダ寸法
Toolholder Dimension ※L2はゲージラインから埋め栓までの長さを示します。L2 indicates the length from gauge line to plug.
●ブランクツールは特殊ホルダ製作用です。 Blank tool is for special order.
①インターフェース部分は、HSK-T規格にて仕上がっています。
②先端部も焼入処理してあります。インターフェース部分変形防止の為、再熱処理は行わないで下さい。
1.Interface part is based on HSK-T standard.
2.Whole tool is heat-treated. Do not re-heat again to avoid deformation of interface.
材質：SNCM439 Material 硬度：40〜45HRC Hardness
▲
！ 注意 工具のサイズによっては、機械のATCマガジン内の隣接ポットを空にする必要があります。（大径工具登録設定） 詳細は、機械メーカの取扱い説明書をご参照下さい。▲
！ CAUTIONIt may be necessary to empty the adjacent pot inside the ATC magazine of the machine depending on the tool size. (Large tool registration setup)
For details, please refer to the instruction of Machine builder.
●：標準在庫 Standard Stock CP263-1 CAT/0T1012TYH 切削工具に関する技術的なご相談は ●受付時間 9:00∼12:00・13:00∼17:00 ●土曜・日曜・祝日・会社休日は受付しておりません 京セラ カスタマーサポートセンター
