産業用照明 機器カタログ照機 2-2 正誤表 訂正内容誤正 372± WFLA89F 3± 開閉方向 372± 開閉方向 WFLA89F 373± 373± (222) 3± 3± (222) A A 2 2 φ6. 2 (222) A A 3 3 φ6. 2 φ34/φ48/φ6. φ34/φ48

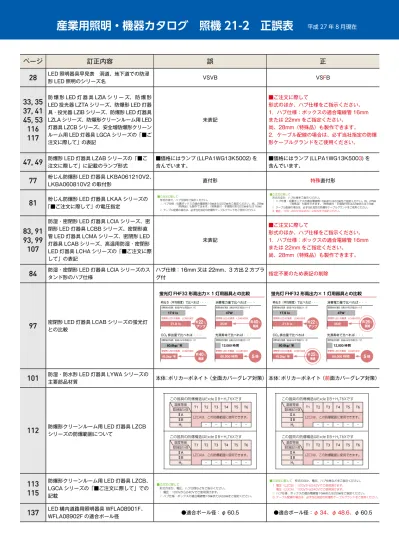

産業用照明・機器カタログ　照機 21-2　正誤表

平成 27 年 8 月現在

ページ

訂正内容

誤

正

28

LED 照明器具早見表　洞道、地下道での防浸

_{形 LED 照明のシリーズ名}

VSVB

VS

F

B

33, 35

37, 41

45, 53

116

117

防 爆 形 LED 灯 器 具 LZIA シ リ ー ズ、 防 爆 形

LED 投光器 LZTA シリーズ、防爆形 LED 灯器

具・投光器 LZIB シリーズ、防爆形 LED 灯器具

LZLA シリーズ、防爆形クリーンルーム用 LED

灯器具 LZCB シリーズ、安全増防爆形クリーン

ルーム用 LED 灯器具 LGCA シリーズの「■ご

注文に際して」の表記

未表記

■ご注文に際して

形式のほか、ハブ仕様をご指示ください。

1．ハブ仕様：ボックスの適合電線管 16mm

または 22mm をご指定ください。

尚、28mm（特殊品）も製作できます。

2．ケーブル配線の場合は、必ず当社指定の防爆

形ケーブルグランドをご使用ください。

47, 49

防爆形 LED 灯器具 LZAB シリーズの「■ご

_{注文に際して」に記載のランプ形式}

■価格にはランプ (LLPA1WG13K5002) を

_{含んでいます。}

■価格にはランプ (LLPA1WG13K500

_{含んでいます。}

3

) を

77

粉じん防爆形 LED 灯器具 LKBA061210V2、

_{LKBA060810V2 の取付形}

直付形

特殊

直付形

81

_{「■ご注文に際して」の電圧指定}

粉じん防爆形 LED 灯器具 LKAA シリーズの

83, 91

93, 99

107

防湿・密閉形 LED 灯器具 LCIA シリーズ、密

閉形 LED 灯器具 LCBB シリーズ、密閉形直

管 LED 灯器具 LCMA シリーズ、密閉形 LED

灯器具 LCAB シリーズ、高温用防湿・密閉形

LED 灯器具 LCHA シリーズの「■ご注文に際

して」の表記

未表記

■ご注文に際して

形式のほか、ハブ仕様をご指示ください。

1．ハブ仕様：ボックスの適合電線管 16mm

または 22mm をご指定ください。

尚、28mm（特殊品）も製作できます。

84

防湿・密閉形 LED 灯器具 LCIA シリーズのス

_{タンド形のハブ仕様}

ハブ仕様：16mm 又は 22mm、3 方出 2 方プラ

_グ付

指定不要のため表記の削除

97

密閉形 LED 灯器具 LCAB シリーズの蛍光灯

_との比較

101

防湿・防水形 LED 灯器具 LYWA シリーズの

_{主要部品材質}

本体：ポリカーボネイト（全面カバーグレア対策） 本体：ポリカーボネイト（

前

面カバーグレア対策）

112

防爆形クリーンルーム用 LED 灯器具 LZCB

_{シリーズの防爆範囲について}

113

115

防爆形クリーンルーム用 LED 灯器具 LZCB、

LGCA シリーズの「■ご注文に際して」での

記載

137

LED 構内道路用照明器具 WFLA08901F、

_{WFLA08902F の適合ポール径}

●適合ポール径：φ 60.5

●適合ポール径：

φ 34、φ 48.6、

φ 60.5

具 器 明 照 Ｄ Ｅ Ｌ 具 器 明 照 灯 光 蛍 具 器 明 照 災 防 具 器 明 照 設 施 外 屋 器 定 安 ・ プ ン ラ 器 機 形 爆 防 器 機 形 食 耐 ・ 水 防 料 資 具 器 明 照 ド イ ラ ハ 具 器 明 照

81

具 器 明 照 Ｄ Ｅ Ｌ スタンドポール取付部 一例 入 浸 が 水 雨 ら か 部 合 ん か じ ね ● しないよう防水処理を施して ください。 ●オプション部品

特殊直付形（角度自在タイプ ) 手摺取付形

スタンド 1 形

消費電力 (100-200-240V) 36.5-36.5-36.5W 定格光束（器具光束） 3,100 lm 固有エネルギー消費効率 84.9 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 36.5-36.5-36.5W 定格光束（器具光束） 3,100 lm 固有エネルギー消費効率 84.9 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 25.5-25.5-25.5W 定格光束（器具光束） 2,100 lm 固有エネルギー消費効率 82.4 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 25.5-25.5-25.5W 定格光束（器具光束） 2,100 lm 固有エネルギー消費効率 82.4 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 ■主要部品材質 　本体：アルミダイカスト 　前面カバー：強化ガラス 　取付金具：ステンレス 　ガード：鋼棒+ナイロンコーティング 　端子箱：アルミダイカスト 　仕上：メラミン樹脂焼付塗装　色：マイルドグレー 　ハブ仕様：16ｍｍ又は22ｍｍ、2方出1方プラグ付 　プラグ：ナイロン樹脂 ■主要部品材質 　本体：アルミダイカスト 　前面カバー：強化ガラス 　取付金具：ステンレス 　ガード：鋼棒+ナイロンコーティング 　端子箱：アルミダイカスト 　仕上：メラミン樹脂焼付塗装　色：マイルドグレー 　ハブ仕様：16ｍｍ又は22ｍｍ、2方出1方プラグ付 　プラグ：ナイロン樹脂 ■主要部品材質 　本体：アルミダイカスト 　前面カバー：強化ガラス 　ポール：鋼管 　ガード：鋼棒+ナイロンコーティング 　端子箱：アルミダイカスト 　仕上：メラミン樹脂焼付塗装　色：マイルドグレー 　 ■外形図 ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.365-0.185-0.16A(100-200-240V) ●光源：33W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.365-0.185-0.16A(100-200-240V) ●光源：33W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：9.0kg ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.255-0.135-0.11A(100-200-240V) ●光源：22W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.255-0.135-0.11A(100-200-240V) ●光源：22W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：9.0kg

LKAA06611V2

オープン価格 FHF32 形高出力× 1 灯相当品 33 形

LKAA06614V2

オープン価格 FHF32 形高出力× 1 灯相当品 33 形

LKAA06411V2

オープン価格 FLR40 形× 1 灯相当品 22 形

LKAA06414V2

オープン価格 FLR40 形× 1 灯相当品 22 形 ■外形図 消費電力 (100-200-240V) 36.5-36.5-36.5W 定格光束（器具光束） 3,100 lm 固有エネルギー消費効率 84.9 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 25.5-25.5-25.5W 定格光束（器具光束） 2,100 lm 固有エネルギー消費効率 82.4 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.365-0.185-0.16A(100-200-240V) ●光源：33W　 ●使用温度範囲：ー20℃～+40℃　 ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg(灯具のみ） ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.255-0.135-0.11A(100-200-240V) ●光源：22W　 ●使用温度範囲：ー20℃～+40℃　 ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg(灯具のみ）

LKAA06651V2

オープン価格 FHF32 形高出力× 1 灯相当品 33 形

LKAA06451V2

オープン価格 FLR40 形× 1 灯相当品 22 形 ■外形図 372 280 2-φ9取付穴 118 54 60 振角左右70゜ 282 325 372 φ 48.6 282 振角 左右70゜ 250 支持金具（納入外） 650 φ48.6 372 210 2600 （1500） G3/4 10 22 φ48.6 A部断面詳細図 A部 APAボックス仕様 APAボックス本体、蓋：アルミダイカスト製 ハブ：22mm(2方プラグ付) 価格：￥4,400 塗 止 錆 は 様 仕 準 標 の ル ー ポ ド ン タ ス ※ 装です。特殊仕様で溶融亜鉛メッキ、 指定色塗装も対応可能です。 い な し 入 浸 が 水 雨 ら か 部 合 ん か じ ね ※ よう防水処理を施してください。 固有エネルギー消費効率は200V時の数値です。 85 85 4-φ8 90 25 ■ご注文に際して　 形式のほか、ハブ仕様をご指示ください。 1.ハブ仕様：位置ボックスの適合電線管16㎜または22㎜をご指定ください。尚、28㎜ （特殊品）も製作できます。（特殊直付・手摺取付形は22㎜または16㎜） 2. ケーブル配線の場合は、必ず当社指定の防爆形ケーブルグランドをご使用ください。 3. 電圧：100～200V又は200～240Vをご指定ください。 ＬＥＤ 照明器具 蛍光灯照明器具 防災照明器具 屋外施設照明器具 ランプ・安定器 防爆形機器 防水・耐食形機器 資料 セラミックメタル ハライド照明器具 クリーンルーム用 照明器具

113

ＬＥＤ 照明器具 ＬＥＤ 照明器具

クリーンルーム資料

■ご注文に際して　形式のほか、電圧、ハブ仕様などをご指示ください。 1. 電圧（LZCB）：100Vから242Vでご使用頂けます。 　 電圧（LGCA）：100Vから240Vでご使用頂けます。 2. ハブ仕様： ボックスの適合電線管16㎜または22㎜をご指定ください。 3. ケーブル配線の場合は、必ず当社指定の防爆形ケーブルグランドをご使用ください。 ■工業用クリーンルームの基準（米国連邦規格209Dの要旨） 〈第1表〉 クリーンルーム 清 浄 度 ク ラ ス 1ft3_{中に含まれる微粒子数 個/ft}3 _以下 0.1μm 0.2μm 0.3μm 0.5μm 5μm クラス 1 35 8 3 1 − クラス 10 350 75 30 10 − クラス 100 3,500 750 300 100 − クラス 1,000 35,000 7,500 3,000 1,000 7 クラス 10,000 − − − 10,000 70 クラス 100,000 − − − 100,000 700 ■バイオクリーンルームの基準（米国航空宇宙局規格5340.2の要旨） 〈第2表〉 バイオクリーン ル ー ム 清 浄 度 ク　　ラ　　ス 粒　　　　　　　　子 生　　物　　粒　　子 粒径 μ 累 積 粒 子 数 個/ft_{（個/ℓ）}3 浮 　 遊 　 量 個/ft_{（個/ℓ）}3 沈　降　量 個/ft3_{週（個/㎡週）} クラス 100 0.5以上 100 　（3.5）以下 0.1　　 （0.0035）以下 （12,900）1,200　　以下 クラス 10,000 0.5以上 10,000　（350）以下 0.5　　 （0.0175）以下（64,600）以下6,000　　 5.0以上 65 　（2.3）以下 クラス 100,000 0.5以上 100,000（3,500）以下 _2.5 （0.0884）以下（323,000）以下30,000　　 5.0以上 700　　（25）以下 ●クリーンルーム用照明器具 　 　高性能、高品質化がますます進む現代産業にとって、清 浄空間は不可欠なものとなっています｡ 大気中の目に見え ない微粒子や細菌類を除去し、作業空間を無菌状態に保ち、 人や製品を安全に守るのがクリーンルームシステムです｡ 　 　クリーンルームでは微粒子の許容濃度が規定レベルに管 理され、必要に応じて温度、湿度、気圧や気流も一定の範 囲にコントロールされています｡ このような清浄空間に、 ご使用頂ける照明器具がクリーンルーム用照明器具です｡ ●クリーンルームの基準 　 　クリーンルームの評価基準は米国で最も早く規定され、 この分野を開拓した歴史的背景から日本では米国連邦規格 と米国航空宇宙局（NASA）規格が最も普及しています｡ これは、1ft3_{の空気中に0.5μm以上の微粒子または生育} 可能粒子が幾つあるのか、その個数によって清浄度クラス を決めております｡ 　 　しかし現在では、超LSIの開発等で除去対象粒径が0.5μm 以上では対応できなくなり0.1μm以上の微粒子を除去す る必要性がでてきました｡ このことから日本でも1989年 にJIS B9920が改正され、0.1μm以上の微粒子が1m3 の空気中に存在する個数をもって清浄度をクラス幾つと呼 ばれるようになりました｡ ●クリーンルームの種類

　 1.工業用クリーンルーム（Industrial Clean Room：ICR） 　 　半導体工場やフィルムエ場あるいは精密機械工場などで、 わずかな浮遊微粒子が製造中の製品に付着しても歩留りの 低下になります、このような工場では必要に応じて清浄化 する必要があり、このような部屋を工業用クリーンルーム といい評価基準は米国連邦規格《第1表》を準用して使用 されております｡ 　2.バイオロジカル（バイオ）クリーンルーム 　　（Biological Clean Room：BCR）

　 　薬品、医学、病院、食品、醸造などの業種で実験室、手 術室、研究室は無菌に近い状態にすることが望ましい。大 部分のバクテリアやウィルスなどは空気中の浮遊微粒子に 付着しているので、微粒子を除去することによって大部分 の細菌類も取り除くことができる｡ 　 　このような空気を浄化し高度の清浄度をもった無菌に近 い部屋をバイオクリーンルームといい医薬品の製造および 品質管理に関する規範であるGMPや、米国航空宇宙局規格 《第2表》を準用して使用されております｡ 　以下に関連規格を示します｡ 当社LED新棟クリーンルーム ＬＥＤ 照明器具 蛍光灯照明器具 防災照明器具 屋外施設照明器具 ランプ・安定器 防爆形機器 防水・耐食形機器 資料 セラミックメタル ハライド照明器具 クリーンルーム用 照明器具

81

ＬＥＤ 照明器具 スタンドポール取付部 一例 ● ねじかん合部から雨水が浸入 しないよう防水処理を施して ください。 ●オプション部品 ■ご注文に際して 形式のほか、ハブ仕様をご指示ください。 1. ハブ仕様： 位置ボックスの適合電線管16㎜または22㎜をご指定ください。尚、28㎜ （特殊品）も製作できます。（特殊直付・手摺取付形は22㎜または16㎜） 2. ケーブル配線の場合は、必ず当社指定の防爆形ケーブルグランドをご使用ください。

特殊直付形（角度自在タイプ ) 手摺取付形

スタンド 1 形

消費電力 (100-200-240V) 36.5-36.5-36.5W 定格光束（器具光束） 3,100 lm 固有エネルギー消費効率 84.9 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 36.5-36.5-36.5W 定格光束（器具光束） 3,100 lm 固有エネルギー消費効率 84.9 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 25.5-25.5-25.5W 定格光束（器具光束） 2,100 lm 固有エネルギー消費効率 82.4 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 25.5-25.5-25.5W 定格光束（器具光束） 2,100 lm 固有エネルギー消費効率 82.4 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 ■主要部品材質 　本体：アルミダイカスト 　前面カバー：強化ガラス 　取付金具：ステンレス 　ガード：鋼棒+ナイロンコーティング 　端子箱：アルミダイカスト 　仕上：メラミン樹脂焼付塗装　色：マイルドグレー 　ハブ仕様：16ｍｍ又は22ｍｍ、2方出1方プラグ付 　プラグ：ナイロン樹脂 ■主要部品材質 　本体：アルミダイカスト 　前面カバー：強化ガラス 　取付金具：ステンレス 　ガード：鋼棒+ナイロンコーティング 　端子箱：アルミダイカスト 　仕上：メラミン樹脂焼付塗装　色：マイルドグレー 　ハブ仕様：16ｍｍ又は22ｍｍ、2方出1方プラグ付 　プラグ：ナイロン樹脂 ■主要部品材質 　本体：アルミダイカスト 　前面カバー：強化ガラス 　ポール：鋼管 　ガード：鋼棒+ナイロンコーティング 　端子箱：アルミダイカスト 　仕上：メラミン樹脂焼付塗装　色：マイルドグレー 　 ■外形図 ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.365-0.185-0.16A(100-200-240V) ●光源：33W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.365-0.185-0.16A(100-200-240V) ●光源：33W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：9.0kg ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.255-0.135-0.11A(100-200-240V) ●光源：22W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.255-0.135-0.11A(100-200-240V) ●光源：22W　 ●使用温度範囲：ー20℃～+40℃ ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：9.0kg

LKAA06611V2

オープン価格 FHF32 形高出力× 1 灯相当品 33 形

LKAA06614V2

オープン価格 FHF32 形高出力× 1 灯相当品 33 形

LKAA06411V2

オープン価格 FLR40 形× 1 灯相当品 22 形

LKAA06414V2

オープン価格 FLR40 形× 1 灯相当品 22 形 ■外形図 消費電力 (100-200-240V) 36.5-36.5-36.5W 定格光束（器具光束） 3,100 lm 固有エネルギー消費効率 84.9 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 消費電力 (100-200-240V) 25.5-25.5-25.5W 定格光束（器具光束） 2,100 lm 固有エネルギー消費効率 82.4 lm/W LED モジュール寿命 60,000 時間以上 光源色 5,000K 相当（昼白色タイプ） 平均演色評価数（Ra） 65 ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.365-0.185-0.16A(100-200-240V) ●光源：33W　 ●使用温度範囲：ー20℃～+40℃　 ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg(灯具のみ） ●入力電圧、周波数：100～200Vもしくは200～240V、50/60Hz ●入力電流：0.255-0.135-0.11A(100-200-240V) ●光源：22W　 ●使用温度範囲：ー20℃～+40℃　 ●防爆構造：SDP-13　 ●保護等級：IP65 ●質量：7.0kg(灯具のみ）

LKAA06651V2

オープン価格 FHF32 形高出力× 1 灯相当品 33 形

LKAA06451V2

オープン価格 FLR40 形× 1 灯相当品 22 形 ■外形図 372 280 2-φ9取付穴 118 54 60 振角左右70゜ 282 325 372 φ 48.6 282 振角 左右70゜ 250 支持金具（納入外） 650 φ48.6 372 210 2600 （1500） G3/4 10 22 φ48.6 A部断面詳細図 A部 APAボックス仕様 APAボックス本体、蓋：アルミダイカスト製 ハブ：22mm(2方プラグ付) 価格：￥4,400 ※ スタンドポールの標準仕様は錆止塗 装です。特殊仕様で溶融亜鉛メッキ、 指定色塗装も対応可能です。 ※ ねじかん合部から雨水が浸入しない よう防水処理を施してください。 固有エネルギー消費効率は200V時の数値です。 85 85 4-φ8 90 25 ＬＥＤ 照明器具 蛍光灯照明器具 防災照明器具 屋外施設照明器具 ランプ・安定器 防爆形機器 防水・耐食形機器 資料 セラミックメタル ハライド照明器具 クリーンルーム用 照明器具

113

ＬＥＤ 照明器具 ＬＥＤ 照明器具

クリーンルーム資料

■ご注文に際して 形式のほか、電圧、ハブ仕様などをご指示ください。 1. 電圧：100Vから240Vでご使用頂けます。 2. ハブ仕様： ボックスの適合電線管16㎜または22㎜をご指定ください。 ■工業用クリーンルームの基準（米国連邦規格209Dの要旨） 〈第1表〉 クリーンルーム 清 浄 度 ク ラ ス 1ft3_{中に含まれる微粒子数 個/ft}3 _以下 0.1μm 0.2μm 0.3μm 0.5μm 5μm クラス 1 35 8 3 1 − クラス 10 350 75 30 10 − クラス 100 3,500 750 300 100 − クラス 1,000 35,000 7,500 3,000 1,000 7 クラス 10,000 − − − 10,000 70 クラス 100,000 − − − 100,000 700 ■バイオクリーンルームの基準（米国航空宇宙局規格5340.2の要旨） 〈第2表〉 バイオクリーン ル ー ム 清 浄 度 ク　　ラ　　ス 粒　　　　　　　　子 生　　物　　粒　　子 粒径 μ 累 積 粒 子 数 個/ft_{（個/ℓ）}3 浮 　 遊 　 量 個/ft_{（個/ℓ）}3 沈　降　量 個/ft3_{週（個/㎡週）} クラス 100 0.5以上 100 　（3.5）以下 0.1　　 （0.0035）以下 （12,900）1,200　　以下 クラス 10,000 0.5以上 10,000　（350）以下 0.5　　 （0.0175）以下 （64,600）以下6,000　　 5.0以上 65 　（2.3）以下 クラス 100,000 0.5以上 100,000（3,500）以下 _2.5 （0.0884）以下（323,000）以下30,000　　 5.0以上 700　　（25）以下 ●クリーンルーム用照明器具 　 　高性能、高品質化がますます進む現代産業にとって、清 浄空間は不可欠なものとなっています｡ 大気中の目に見え ない微粒子や細菌類を除去し、作業空間を無菌状態に保ち、 人や製品を安全に守るのがクリーンルームシステムです｡ 　 　クリーンルームでは微粒子の許容濃度が規定レベルに管 理され、必要に応じて温度、湿度、気圧や気流も一定の範 囲にコントロールされています｡ このような清浄空間に、 ご使用頂ける照明器具がクリーンルーム用照明器具です｡ ●クリーンルームの基準 　 　クリーンルームの評価基準は米国で最も早く規定され、 この分野を開拓した歴史的背景から日本では米国連邦規格 と米国航空宇宙局（NASA）規格が最も普及しています｡ これは、1ft3_{の空気中に0.5μm以上の微粒子または生育} 可能粒子が幾つあるのか、その個数によって清浄度クラス を決めております｡ 　 　しかし現在では、超LSIの開発等で除去対象粒径が0.5μm 以上では対応できなくなり0.1μm以上の微粒子を除去す る必要性がでてきました｡ このことから日本でも1989年 にJIS B9920が改正され、0.1μm以上の微粒子が1m3 の空気中に存在する個数をもって清浄度をクラス幾つと呼 ばれるようになりました｡ ●クリーンルームの種類

　 1.工業用クリーンルーム（Industrial Clean Room：ICR） 　 　半導体工場やフィルムエ場あるいは精密機械工場などで、 わずかな浮遊微粒子が製造中の製品に付着しても歩留りの 低下になります、このような工場では必要に応じて清浄化 する必要があり、このような部屋を工業用クリーンルーム といい評価基準は米国連邦規格《第1表》を準用して使用 されております｡ 　2.バイオロジカル（バイオ）クリーンルーム 　　（Biological Clean Room：BCR）

　 　薬品、医学、病院、食品、醸造などの業種で実験室、手 術室、研究室は無菌に近い状態にすることが望ましい。大 部分のバクテリアやウィルスなどは空気中の浮遊微粒子に 付着しているので、微粒子を除去することによって大部分 の細菌類も取り除くことができる｡ 　 　このような空気を浄化し高度の清浄度をもった無菌に近 い部屋をバイオクリーンルームといい医薬品の製造および 品質管理に関する規範であるGMPや、米国航空宇宙局規格 《第2表》を準用して使用されております｡ 　以下に関連規格を示します｡ 当社LED新棟クリーンルーム 具 器 明 照 Ｄ Ｅ Ｌ 具 器 明 照 灯 光 蛍 具 器 明 照 災 防 具 器 明 照 設 施 外 屋 器 定 安 ・ プ ン ラ 器 機 形 爆 防 器 機 形 食 耐 ・ 水 防 料 資 具 器 明 照 ド イ ラ ハ 具 器 明 照

97

具 器 明 照 Ｄ Ｅ Ｌ 位置ボックス 位置ボックス蓋 吊下パイプ 本体 前面ガラス 端子箱

器具構成部品名称

取付工事手順

【手順（パイプ吊形）】 ①位置ボックスを取付け面に強固に取付けてください。 ②吊下パイプを器具側にねじ込み、廻り止めビスを締付けてく 　ださい。 ③位置ボックス蓋を、吊下パイプにねじ込んでください。 ④器具を持ち上げ、チェーンのフックを位置ボックスに引っ掛 　けてください。 ⑤電源接続後、フックを外し位置ボックスに収納して、位置ボッ クス蓋をボルトで固定してください。 ⑥器具の向きを微調整した後、位置ボックス蓋の廻り止めビス 　を締付けてください。 位置ボックス ① ② ③ 位置ボックス蓋 チェーン ④ ⑤ ⑥ 密閉形蛍光灯器具 従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具LCAB1003

ご使用上の注意

●周囲温度は、ー 20℃～ +40℃の範囲でご使用ください。 ●スタンド形の場合、スタンドポールを 2 箇所以上で支持して 　ください。 が 水 雨 ら か 部 合 ん か じ ね 、 は 合 場 る な に 用 使 ご て し と 用 外 屋 ● 浸入しないよう防水処理を施してください。 ●保守・点検の際は、必ず電源を切ってください。 ●電源電圧の変動は、定格電圧の± 6％以内でご使用ください。 ●直射日光の当たる状態で点灯しないでください。短寿命の原 　因となります。 の 域 地 害 塩 、 が す ま い て し 有 を 性 食 耐 る う え 耐 に 用 使 の 常 通 ● 特殊な環境で使用した場合は、短期間での発錆などの不具合 の可能性がありますので、別途ご相談ください。 件 条 算 計 ※ ： 使用台数 ： 1 台 　エリア ： 10m × 10m 　設置高さ ： 2.5m 　入力電圧 ： 100V 　保守率 ： LED 灯器具 0.85 　　　　　蛍光灯器具 0.69　 　年間点灯時間 ： 3,000 時間 　CO2排出係数 ： 0.43kg-CO2/kWh

蛍光灯 FHF32 形高出力× 1 灯用器具との比較

約

25％

削減 約

22％

アップ 17.9 lx 21.8 lx 明るさ（平均照度）で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003

5

倍 12,000 時間 60,000 時間 光源寿命で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003 約

26％

削減 47W 35W 消費電力量で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003 60.6kg/ 年 45.2kg/ 年 CO2排出量で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003 10m 10m 10m 単位：Lx 10m 5 5 5 ₅ 10 10 20 20 30 30 50 50 70 2 2 2 2 5 5 10 10 20 30 30 50 70 70 100 単位 lx 使用光源：LED/ 平均照度 21.8 lx 使用ランプ：FHF32 形高出力× 1 灯 / 　　　　　　平均照度 17.9 lx 10m 10m 5 5 5 ₅ 10 10 20 20 30 30 50 50 70 ＬＥＤ 照明器具 蛍光灯照明器具 防災照明器具 屋外施設照明器具 ランプ・安定器 防爆形機器 防水・耐食形機器 資料 セラミックメタル ハライド照明器具 クリーンルーム用 照明器具

97

ＬＥＤ 照明器具 位置ボックス 位置ボックス蓋 吊下パイプ 本体 前面ガラス 端子箱

器具構成部品名称

取付工事手順

【手順（パイプ吊形）】 ①位置ボックスを取付け面に強固に取付けてください。 ②吊下パイプを器具側にねじ込み、廻り止めビスを締付けてく 　ださい。 ③位置ボックス蓋を、吊下パイプにねじ込んでください。 ④器具を持ち上げ、チェーンのフックを位置ボックスに引っ掛 　けてください。 ⑤電源接続後、フックを外し位置ボックスに収納して、位置ボッ クス蓋をボルトで固定してください。 ⑥器具の向きを微調整した後、位置ボックス蓋の廻り止めビス 　を締付けてください。 位置ボックス ① ② ③ 位置ボックス蓋 チェーン ④ ⑤ ⑥ 密閉形蛍光灯器具 従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具LCAB1003

ご使用上の注意

●周囲温度は、ー 20℃〜 +40℃の範囲でご使用ください。 ●スタンド形の場合、スタンドポールを 2 箇所以上で支持して 　ください。 ●屋外用としてご使用になる場合は、ねじかん合部から雨水が 浸入しないよう防水処理を施してください。 ●保守・点検の際は、必ず電源を切ってください。 ●電源電圧の変動は、定格電圧の± 6％以内でご使用ください。 ●直射日光の当たる状態で点灯しないでください。短寿命の原 　因となります。 ●通常の使用に耐えうる耐食性を有していますが、塩害地域の 特殊な環境で使用した場合は、短期間での発錆などの不具合 の可能性がありますので、別途ご相談ください。 ※計算条件： 使用台数：1 台 　エリア：10m × 10m 　設置高さ：2.5m 　入力電圧：100V 　保守率：LED 灯器具 0.85 　　　　　蛍光灯器具 0.69　 　年間点灯時間：3,000 時間 　CO2排出係数：0.43kg-CO2/kWh

蛍光灯 FHF32 形高出力× 1 灯用器具との比較

約

40％

削減 約

22％

アップ 17.9 lx 21.8 lx 明るさ（平均照度）で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003

5

倍 12,000 時間 60,000 時間 光源寿命で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003 約

40％

削減 47W 35W 消費電力量で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003 60.6kg/ 年 45.2kg/ 年 CO2排出量で比べれば・・・ 密閉形蛍光灯器具　従来品 FHF32 形高出力× 1 灯 密閉形 LED 灯器具　LCAB1003 10m 10m 10m 単位：Lx 10m 5 5 5 ₅ 10 10 20 20 30 30 50 50 70 2 2 2 5 52 10 10 20 30 30 50 70 70 100 単位lx 使用光源：LED/ 平均照度 21.8lx 使用ランプ：FHF32 形高出力× 1 灯 / 　　　　　　平均照度 17.9lx 10m 10m 5 5 5 ₅ 10 10 20 20 30 30 50 50 70

112

●白色LEDの特性上、個々のLEDにより発光色や明るさにバラツキがある場合があります。また、経年によるそれら の減衰率にもバラツキがありますのでご了承ください。 ●各器具の説明に記載されている配光曲線や照度分布などは参考値であり、その値を保証するものではありません。 目安としてお考えください。 ●LEDモジュール寿命は定められた温度条件に基づいて算出した設計寿命であり、使用環境・使用方法により寿命は 異なります。 ご注意 ●LEDモジュール寿命は、初期全光束の70％に達した時間（光束維持率70％）を寿命と表記しています。 これらはあくまで設計寿命であり、その寿命を保証するものではありません。また、LEDモジュール としての寿命であり、照明器具としての寿命は他の光源を使用した器具と同様の考え方となります。 ●照明器具の適性交換時期の目安は、設置後8～10年（使用条件：周囲温度30℃、1日点灯10時間、 年間3,000時間点灯）です。長期間使用した器具は外観に異常がなくても内部の劣化は進行しています。 安全と省エネのために点検・交換をおすすめします。

厚生労働省型式検定試験合格品

おもな機種仕様

省エネ

省エネ 長寿命

長寿命 水銀

水銀

レスレス

低誘虫

低誘虫 紫外・赤外線

紫外・赤外線

レスレス 厚生労働省型式検定試験に合格した防爆形のクリーンルーム用照明器具。 防 爆 形

LZCB***624シリーズ

防爆形LED灯器具 lEC規格整合 厚生労働省形式検定試験合格品 ●クリーン度の目安：クラス100から使用できます 　（JISの清浄度クラス5相当です） ●前面枠にステンレス製と鋼板製があります 　前面枠はボルト取付です この器具の防爆構造はExdeⅡB＋H2T6Xです 温度等級 T1 T2 T3 T4 T5 T6 電気機器の分類 ⅡA _{LZCAは、この防爆範囲に使用できます。} ⅡB H2 － － － － －

LZCB***614シリーズ

防爆形LED灯器具 lEC規格整合 厚生労働省形式検定試験合格品 ●クリーン度の目安：クラス1000から使用できます 　（JlSの清浄度クラス6相当です） ●前面枠にアルミ製とステンレス製があります 　前面枠はバネ蝶番式です この器具の防爆構造はExdeⅡB＋H2T6Xです 温度等級 T1 T2 T3 T4 T5 T6 電気機器の分類 ⅡA LZCAは、この防爆範囲に使用できます。 ⅡB H2 － － － － － 安 全 増 防 爆 形

LGCA***614シリーズ

安全増防爆形LED灯器具 厚生労働省形式検定試験合格品 ●クリーン度の目安：クラス1000から使用できます 　（JlSの清浄度クラス6相当です） 　 天井と器具との間をコーキング処理することにより クラス100から使用できます ●前面枠にステンレス製があります 　前面枠はバネ蝶番式です この器具の防爆構造はed3aG4です 発火度 G1 G2 G3 G4 爆発等級 1 _{LGCAは、この防爆範囲に使用できます。} 2 3a 水素・水性ガス － － － LGCA LZCB

LZCB

LZCB

LZCB

LGCA

LGCA

LGCA

防爆形クリーンルーム用 LED 灯器具

_{安全増防爆形クリーンルーム用 LED 灯器具}

設置環境の合った器具の選定で

快適な清浄空間を提供します。

112

●白色LEDの特性上、個々のLEDにより発光色や明るさにバラツキがある場合があります。また、経年によるそれら の減衰率にもバラツキがありますのでご了承ください。 ●各器具の説明に記載されている配光曲線や照度分布などは参考値であり、その値を保証するものではありません。 目安としてお考えください。 ●LEDモジュール寿命は定められた温度条件に基づいて算出した設計寿命であり、使用環境・使用方法により寿命は 異なります。 ご注意 ●LEDモジュール寿命は、初期全光束の70％に達した時間（光束維持率70％）を寿命と表記しています。 これらはあくまで設計寿命であり、その寿命を保証するものではありません。また、LEDモジュール としての寿命であり、照明器具としての寿命は他の光源を使用した器具と同様の考え方となります。 ●照明器具の適性交換時期の目安は、設置後8～10年（使用条件：周囲温度30℃、1日点灯10時間、 年間3,000時間点灯）です。長期間使用した器具は外観に異常がなくても内部の劣化は進行しています。 安全と省エネのために点検・交換をおすすめします。

厚生労働省型式検定試験合格品

おもな機種仕様

省エネ

省エネ 長寿命

長寿命 水銀

水銀

レスレス

低誘虫

低誘虫 紫外・赤外線

紫外・赤外線

レスレス 厚生労働省型式検定試験に合格した防爆形のクリーンルーム用照明器具。 防 爆 形

LZCB***624シリーズ

防爆形LED灯器具 lEC規格整合 厚生労働省形式検定試験合格品 ●クリーン度の目安：クラス100から使用できます 　（JISの清浄度クラス5相当です） ●前面枠にステンレス製と鋼板製があります 　前面枠はボルト取付です この器具の防爆構造はExdeⅡB＋H2T6Xです 温度等級 T1 T2 T3 T4 T5 T6 電気機器の分類 ⅡA _{LZCBは、この防爆範囲に使用できます。} ⅡB H2 － － － － －

LZCB***614シリーズ

防爆形LED灯器具 lEC規格整合 厚生労働省形式検定試験合格品 ●クリーン度の目安：クラス1000から使用できます 　（JlSの清浄度クラス6相当です） ●前面枠にアルミ製とステンレス製があります 　前面枠はバネ蝶番式です この器具の防爆構造はExdeⅡB＋H2T6Xです 温度等級 T1 T2 T3 T4 T5 T6 電気機器の分類 ⅡA LZCBは、この防爆範囲に使用できます。 ⅡB H2 － － － － － 安 全 増 防 爆 形

LGCA***614シリーズ

安全増防爆形LED灯器具 厚生労働省形式検定試験合格品 ●クリーン度の目安：クラス1000から使用できます 　（JlSの清浄度クラス6相当です） り よ に と こ る す 理 処 グ ン キ ー コ を 間 の と 具 器 と 井 天 　 クラス100から使用できます ●前面枠にステンレス製があります 　前面枠はバネ蝶番式です この器具の防爆構造はed3aG4です 発火度 G1 G2 G3 G4 爆発等級 1 _{LGCAは、この防爆範囲に使用できます。} 2 3a 水素・水性ガス － － － LGCA LZCB
