STORAGE

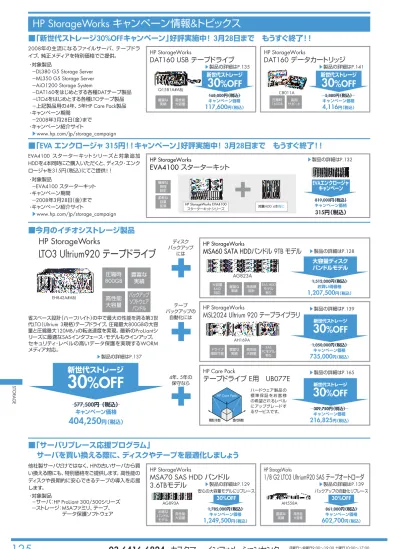

HP StorageWorks キャンペーン情報&トピックス
■「サーバリプレース応援プログラム」
サーバを買い換える際に、ディスクやテープを最適化しましょう
他社製サーバだけではなく、
HPの古いサーバから買
い換える際にも、特別価格をご提供します。高性能の
ディスクや長期的に安心できるテープの導入を応援
します。
・
対象製品
−
サーバ：
HP ProLiant 300/500シリーズ
−
ストレージ：
MSAファミリ、テープ、
データ保護ソフトウェア
s
製品の詳細はP.129
お得な バンドル モデル 高性能 大容量30%OFF
HP StorageWorks
1/8 G2 LTO3 Ultrium920 SAS テープオートローダ
s
製品の詳細はP.139
豊富な 実績 高性能 大容量30%OFF
安心の大容量モデルにリプレース
バックアップの自動化リプレース
AG893A
1,785,000円（税込）
キャンペーン価格
1,249,500
円（税込）
AH558A
861,000円（税込）
キャンペーン価格
602,700
円（税込）
HP StorageWorks
MSA70 SAS HDD バンドル
3.6TBモデル
■「新世代ストレージ30%OFFキャンペーン」好評実施中！ 3月28日まで もうすぐ終了！！
■「EVA エンクロージャ 315円！！キャンペーン」好評実施中！ 3月28日まで もうすぐ終了！！
EVA4100 スターターキットシリーズと対象追加
HDDを4本同時にご購入いただくと、ディスク･エンク
ロージャを315円（税込）にてご提供！！
・
対象製品
−
EVA4100 スターターキット
・
キャンペーン期間
−
2008年3月28日（金）まで
・
キャンペーン紹介サイト
s
www.hp.com/jp/storage_campaign
HP StorageWorks
DAT160 USB テープドライブ
s
製品の詳細はP.135
豊富な 実績 高性能 大容量168,000円（税込）
キャンペーン価格
117,600
円（税込）
HP StorageWorks
DAT160 データカートリッジ
s
製品の詳細はP.141
圧縮時 160GB 長期 サポートC8011A
HP StorageWorks
EVA4100
スターターキット
簡単な 管理 設定 柔軟な 容量 拡張EVAエンクロージャ
キャンペーン
819,000円（税込）
キャンペーン価格
315円（税込）
s
製品の詳細はP.132
HP StorageWorks EVA4100 スターターキットシリーズ 対象HDD 4本毎にQ1581A#ABJ
5,880円（税込）
キャンペーン価格
4,116
円（税込）
新世代ストレージ
30
%OFF
新世代ストレージ
30
%OFF
■今月のイチオシストレージ製品
HP StorageWorks
LTO3 Ultrium920 テープドライブ
圧縮時
800GB
豊富な
実績
高性能
大容量
バックアップ
ソフトウェア
バンドル
EH842A#ABJ
577,500円（税込）
キャンペーン価格
404,250
円（税込）
新世代ストレージ
30
%OFF
s
製品の詳細はP.137
HP StorageWorks
MSA60 SATA HDD
バンドル
9TB モデル
豊富な 実績 大容量 RAID 対応 高信頼 設計 SAS HDD モデル 有りs
製品の詳細はP.128
1,512,000円（税込）
お買い得価格
1,207,500
円（税込）
1,050,000円（税込）
キャンペーン価格
735,000
円（税込）
AG823A
豊富な 実績 ドライブ 増設可能 高性能 大容量 SAS FCモデル 有りAH169A
s
製品の詳細はP.139
HP StorageWorks
MSL2024 Ultrium 920 テープライブラリ
HP Care Pack
テープドライブ
E用 UB077E
大容量ディスク
バンドルモデル
新世代ストレージ
30
%OFF
309,750
円（税込）
キャンペーン価格
216,825
円（税込）
s
製品の詳細はP.165
新世代ストレージ
30
%OFF
ディスク
バックアップ
には
テープ
バックアップの
自動化には
4年、5年の
保守なら
2008年の主流になるファイルサーバ、テープドラ
イブ、純正メディアを特別価格でご提供。
・
対象製品
−
DL380 G5 Storage Server
−
ML350 G5 Storage Server
−
AiO1200 Storage System
−
DAT160をはじめとする各種DATテープ製品
−
LTO4をはじめとする各種LTOテープ製品
−
上記製品用の4年、5年HP Care Pack製品
・
キャンペーン期間
−
2008年3月28日（金）まで
・
キャンペーン紹介サイト
s
www.hp.com/jp/storage_campaign
省スペース設計（ハーフハイト）の中で最大の性能を誇る第3世
代LTO（Ultrium 3規格）テープドライブ。圧縮最大800GBの大容
量と圧縮最大120MB/sの転送速度を実現。最新のProLiantシ
リーズに最適なSASインタフェース・モデルもラインアップ。
セキュリティ・レベルの高いデータ保護を実現するWORM
メディア対応。
HP Care Pack 期間（年数） 受付時間ハードウェア製品の
標 準 保 証 を お 客 様
の希望されるレベル
にアップグレードす
るサービスです。
単一サーバの
容量拡張
簡単、低価格、
誰でも使える
統合ストレージ
コスト効果の高い
統合ストレージ
優れたTCO
絶大な信頼性
MSA
ファミリ
MSA20∼500
AiO
ファミリ
MSA
ファミリ
EVA
ファミリ
・サーバへのディスク追加
・追加ディスク筐体と
Smartアレイコントローラ
・管理しやすさ、使いやすさに
フォーカスした統合ストレージ
・サーバ用ディスクストレージと
ファイルサーバ機能
・スナップショット/統合バックア
ップ環境も実現
・Smartアレイと共通の管理
ユーザインタフェース
・WEB、Exchange、SQL
・HP ProLiantサーバにベスト
マッチ
・主にWindows、Linuxなど
・ストレージ統合＋ディザスタ
リカバリ
・仮想化テクノロジでディスク
アレイ管理を簡素化
・主にWindows、HP-UX、Linux
など
・データセンター統合＋ディザ
スタリカバリ
・大規模なERPアプリケーション
・HP-UX、Windows＋その他、メ
インフレームを含め数多くの
OSに対応
MSA1500、1000
XP20000
XP
ファミリ
価格
拡張性
XP24000
HP StorageWorks 外部ストレージ・ラインアップ
HP StorageWorks 外部ディスク スペック早見表
使用形態 搭載可能な ディスク・ドライブ 接続方式 DAS※1 外部接続 サーバ数（最小−最大） 1台 リダンダント・コントローラ − MSA20 利用頻度の少ないデータの一時保存 用ストレージ ディスクバックアップ用のストレージ 3.5インチ SATA※4（1.5Gb/s） Ultra320 SCSI（320MB/s） 搭載可能なディスクドライブ数 （1エンクロージャあたり） 12台 最大容量（物理） 9TB クラスタ対応 − フォームファクタ 2UMSA30 MSA50 MSA60
サーバの外部ストレージ
SAS/SCSIディスクは、高いパフォーマンス、連続稼動性が要求される一般的なストレージ用途に最適 SATAディスクは、利用頻度の少ないデータの一時保存用、ディスクバックアップ用
Ultra320 SCSI（320MB/s）
2.5インチ SATA※4（1.5Gb/s）
DAS※1 DAS※1 DAS※1
Ultra320 SCSI（320MB/s） SAS※5（3Gb/s） SAS※5（3Gb/s）
1台（MSA30SB） 1台 1台 14台 10台 12台 4.2TB 1.4TB 9TB − − − − − − 3U 1U 2U 2.5インチ SAS※5（3Gb/s） 3.5インチ SAS※5（3Gb/s） 2台（MSA30DB） MSA500 Ultra320 SCSI（320MB/s） DAS※1 Ultra320 SCSI（320MB/s） 1−4台 14台 4.2TB ○ ○（オプション） 4U 3.5インチ SATA※4（1.5Gb/s） EVA4100スターターキット 使用形態 搭載可能な ディスク・ドライブ FATA※6 接続方式 外部接続 サーバ数（最小−最大） リダンダント・コントローラ 搭載可能なディスクドライブ数 （1エンクロージャあたり） 最大容量（物理） クラスタ対応 フォームファクタ
MSA1000 MSA1500 MSA1510i
小規模環境向けSAN※2ストレージ。複数サーバ、複数クラスタなどの共有ストレージ
1TB以上のデータ容量で、拡張性・信頼性・パフォーマンス重視の場合はEVA4100を推奨 Ultra320 SCSI（320MB/s） ディスクエンクロージャにMSA30またはMSA20を使用 Ultra320 SCSI（320MB/s）
SAN※2 SAN※2 IP-SAN（iSCSI）※3 SAN※2
Fibre Channel（2Gb/s） Fibre Channel（2Gb/s） Gigabit Ethernet Fibre Channel（4Gb/s）
1−16台 1−16台 1−8台（推奨） 1−256台 14台 ディスクエンクロージャにMSA30 またはMSA20を使用 ディスクエンクロージャにMSA30 を使用 EVA用ディスクエンクロージャ使用 （1エンクロージャあたり14台） 12.6TB
72TB（SATA）※8 16.8TB（SCSI） 56TB（FATA）※7
○ ○ − ○ ○（オプション） ○（オプション） ○（オプション） ○（標準） 4U 2U 5U（MSA30付） 7U（2C1D構成） Fibre Channel（2Gb/s） 16.8TB（SCSI） 33.6TB（FC）※7 AiO600 小規模環境向け SAN/NAS/バックアップ機能統合型外部共有ストレージ 3.5インチ SAS※5（3Gb/s） 3.5インチ SATA※4（1.5Gb/s） IP-SAN（iSCSI） Gigabit Ethernet 1−14台 6台（搭載済み） 3TB以内（推奨） − − タワー型/5Uラック型 MSA70 2ノードクラスタ、サーバの直接接 続用のSCSIストレージ 2.5インチ SAS※5（3Gb/s） 2.5インチ SATA※4（1.5Gb/s） DAS※1 SAS※5（3Gb/s） 1台 25台 3.6TB − − 2U AiO1200 12台（搭載済み） 3.6TB（SAS） 9TB（SATA） 2U
※1 DAS：SCSIケーブルなどでサーバと直接接続するストレージの接続方式。Direct Attached Storageの略。 ※2 SAN：FCスイッチとFCケーブルで構成されたストレージ専用ネットワークを介し、サーバと接続するストレージの接続方式。Storage Area Networkの 略。FC-SAN。 ※3 IP-SAN：IPネットワークを介してサーバと接続するストレージの接続方式。ストレージがiSCSIプロトコルに対応している必要がある。iSCSI。 ※4 SATA：ATA規格から発展したHDD規格。容量単価に優れたHDD規格で限られたアクセス数のデータ 領域（ディスクバックアップ領域など）に最適。8時間を超える常時アクセスには不適。Serial ATAの略。 ※5 SAS：シリアル転送によりパフォーマンスが向上されたSCSI規格。従来のSCSIはパラレル転送。Serial Attached SCSIの略。 ※6 FATA：容量単価に優れた HDDの規格で限られたアクセス数のデータ領域（ディスクバックアップなど）に最適。相対的にSATAより信頼性が高いが、8時間を超える常時アクセスには不適。Fibre Attached Technology Adaptedの略。※7 EVA6100にアップグレードした場合の最大物理容量。 ※8 コントローラの制限により、実際に利用できる容量は64TBまで。 3.5インチ SAS※5（3Gb/s） 3.5インチ SATA※4（1.5Gb/s） IP-SAN（iSCSI） Gigabit Ethernet 1−14台 − − HP通報サービス ○ ○ ○ ○ ○ ○ HP通報サービス ○ ○ ○ ○ ○ ○ キャンペーン中
STORAGE
キャンペーン中※バックアップ製品のラインアップ/詳細は、P134∼142をご参照ください。
※Storage Serverのラインアップ/詳細は、P.109∼111をご参照ください。
※エンタープライズ製品の詳細は、ストレージ総合カタログ（JST03159-10）をご参照ください。
簡単！早分かりチャート！
あなたはどのMSA？それともEVA？
s
P.132をご覧ください。
STORAGE
HP StorageWorks All-in-One Storage System
（AiO）
設定から管理まで、驚くほど簡単。もうエキスパートは必要ありません。
小規模
Windows
®サーバ環境向けの新しいストレージシステム。複数サーバのストレージを集約し、ディスク領域を必要とするサーバに、
必要な容量だけ簡単に割り当てることができます。割り当てたストレージに対する動的容量拡張、
スナップショットも簡単に実現します。ストレージの専門家でなくとも簡単に使えるストレージシステムがAiOです。
“何をどうしたいか”
を管理画面から、マウスクリックで指示するのみの簡単設定。
最新のストレージ技術を簡単な操作で実現、もう内蔵ディスク増設で四苦八苦する時代は終わりました。
このようなお客様に最適です
■
Windows
®2003 Serverを数台使っているが、ディスクが足りな
くなってきた
■
バックアップされていない古いファイルサーバを使っている
■
ストレージのことは良くわからないが、個別に管理するより、ま
とめて管理したい
■
業務を止めないバックアップ運用を行いたい
■
サーバにディスクを増設したいが、増設ディスクが手に入らない
主な特長
●ストレージ領域を各サーバに提供（
IP-SAN）
●ファイルサーバ
（NAS）機能
●すべての管理、設定は専門知識不要で簡単に行えます。
●Windows
®Server 2003サーバに提供するストレージ領域は、オンラインでの容
量拡張が可能です。
●データのスナップショットや、バックアップも、とても簡単に行えます。
●Exchange、SQL Serverのストレージとして簡単に構成できるウィザード装備
●ローカルディスクの拡張に最適な導入しやすい価格
PCクライアント／ワークステーション サーバ テープバックアップ （IP-SAN、iSCSI） ファイル共有 （NAS） 専門知識不要の管理画面 容易な拡張 ファイル共有、Windowsサーバ用 論理ディスクのスナップショットや 無停止バックアップ機能を装備HP StorageWorks All-in-One
Storage System
HP StorageWorks
600 All-in-One Storage System
（
AiO600
）
数台のWindows
®Server 2003サーバ環境向け、バックアップ機能つきディスク、NAS統合機
● 設置スペースを選ばないタワー型、オプションでラックマウントも可能。
● テープドライブも内蔵できて、音も静かなストレージ装置。
1台でディスク、NAS、バックアップが完結します。
製品名 製品番号 希望小売価格 内蔵ストレージ容量 ディスクコントローラ プロセッサ ホスト・インタフェース ハードウェア保証 電源ユニット（最大入力電力） 省エネ法に基づくエネルギー消費効率☆1 サイズ（W×D×H） ソフトウェアサポート ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ※一般的な環境にはSASモデルを推奨。SATAモデルはデータの蓄積が中心の低ワークロード環境向け。製品の詳細については右記URLをご参照下さい。
www.hp.com/jp/aio
600 All-in-One Storage System 1.5TB-SATA AG537A 819,000円（税抜 780,000円） 1.5TB（250GB×6）SATA Smartアレイ E200iコントローラ、128MB BBWC搭載 ギガビット・イーサネット（TCP/IP、iSCSI） デュアルコア インテル®Xeon®5150 2.66GHz 1000W b区分 0.0040 形状 タワー型、オプションでラックマウント型（5U）に対応 220×640×468mm（脚、ベゼル、突起含む） 3年間の部品交換保証（SATAハードディスクドライブは1年間）、3年間の作業保証、3年間のオンサイト保証、翌営業日対応 1年間の平日標準時間対応のソフトウェア電話支援 メモリ 標準：1GB（最大4GB）
オペレーティング・システム Windows®Storage Server 2003 R2 Standard Edition
光学ドライブ 16倍速DVD+R/RWハーフハイトドライブ（内蔵型） ネットワーク・コントローラ 内蔵NC373iマルチファンクション・ギガビット・ネットワーク・アダプタデュアルポート・ギガビット・ネットワーク・アダプタ プロトコルサポート iSCSI、CIFS、NFS データ保護機能 ハードウェアRAID（0、1、5、1＋0） スナップショット（1ボリューム当たり512）
テープ・バックアップ・ソフトウェア（HP Data Protector Express Software）を統合 テープ・バックアップ・ハードウェア接続用SCSI HBA（オプション） リモート管理 iLO2（iLO Advanced Pack付属）
リダンダント電源／冷却ファン 標準装備
HP AiO
検 索
Yahoo！/Googleで「HP AiO」を検索！
質量 約27.2kg600 All-in-One Storage System 876GB-SAS
600 All-in-One Storage System 1.8TB-SAS
AG548A AG726A
1,029,000円（税抜 980,000円） 1,575,000円（税抜 1,500,000円） 876GB（146GB×6）SAS 1.8TB（300GB×6）SAS
HP StorageWorks
1200 All-in-One Storage System
（
AiO1200
）
より大容量に対応したラック型オールインワン ストレージ
●
12台のディスクを2Uのラックスペースに凝縮、よりスペース効率を向上。
● 限りあるラックスペースを有効活用。別売のテープライブラリとの併用で、
4U以内でファイルサービス、バックアッ
プ、複数のサーバ用ストレージを実現。
製品名 製品番号 希望小売価格 内蔵ストレージ容量 ディスクコントローラ プロセッサ ホスト・インタフェース ハードウェア保証 電源ユニット（最大入力電力） 省エネ法に基づくエネルギー消費効率☆1 サイズ（W×D×H） ソフトウェアサポート ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ※一般的な環境にはSASモデルを推奨。SATAモデルはデータの蓄積が中心の低ワークロード環境向け。製品の詳細については右記URLをご参照下さい。
www.hp.com/jp/aio
1200 All-in-One Storage System 3TB-SATA AG655A 1,134,000円（税抜 1,080,000円） キャンペーン価格 793,800円（税抜 756,000円） 3TB（250GB×12）SATA Smartアレイ P400コントローラ、512MB BBWC搭載 ギガビット・イーサネット（TCP/IP、iSCSI） デュアルコア インテル®Xeon®3070 2.66GHz 575W d区分 0.0029 形状 ラック型2U 488×597×88mm 3年間の部品交換保証（SATAハードディスクドライブは1年間）、3年間の作業保証、3年間のオンサイト保証、翌営業日対応 1年間の平日標準時間対応のソフトウェア電話支援 メモリ 標準：2GB（最大4GB）
オペレーティング・システム Windows®Storage Server 2003 R2 Standard Edition
光学ドライブ 薄型DVD-ROMドライブ（背面搭載） ネットワーク・コントローラ オンボードのNC324i PCIeデュアルポートGigabitサーバアダプタ プロトコルサポート iSCSI、CIFS、NFS
データ保護機能
ハードウェアRAID（RAID 0、1、5、1＋0、6（ADG））、スナップショット（1ボリューム当たり512） テープ・バックアップ・ソフトウェア（HP Data Protector Express Software）を統合
テープ・バックアップ・ハードウェア接続用SCSI HBA（オプション） リモート管理 iLO2（iLO Advanced Pack付属）
リダンダント電源／冷却ファン 標準装備
HP AiO
検 索
Yahoo！/Googleで「HP AiO」を検索！
質量 約26.8kg
1200 All-in-One Storage System 9TB-SATA
1200 All-in-One Storage System 3.6TB-SAS AG657A AG659A 2,100,000円（税抜 2,000,000円） キャンペーン価格 1,470,000円（税抜 1,400,000円） 2,457,000円（税抜 2,340,000円） キャンペーン価格 1,719,900円（税抜 1,638,000円） 9TB（750GB×12）SATA 3.6TB（300GB×12）SAS
1200 All-in-One Storage System 1.7TB-SAS AG658A 1,743,000円（税抜 1,660,000円） キャンペーン価格 1,220,100円（税抜 1,162,000円） 1.7TB（146GB×12）SAS
サポートアップグレードについて詳しくは、
HP Care Packページ（P.156∼）
をご参照下さい。
d区分 0.0036サポートアップグレードについて詳しくは、
HP Care Packページ（P.156∼）
をご参照下さい。
3
5
U
2
P
iLO
3
CPU数 冗長ファン HP通報サービス 3年オンサイト ホットプラグ ホットプラグ 冗長電源 ユニット数 3年パーツ保証 iLO/iLO2 SAS/SATA3.5
ホットプラグ ホットプラグ SAS/SATA HDD3
SAS/SATA3.5
ホットプラグ1
P
iLO
3
CPU数 HP通報サービス 3年パーツ保証 ホットプラグ SAS/SATA HDD iLO/iLO2 デュアルコア ホットプラグ ホットプラグ 冗長電源 3年オンサイトHP StorageWorks All-in-One SB600c ストレージブレード
■ 各サーバブレードへのディスク領域の提供（iSCSI SAN）
、クライアント間でのファイルの共有（NAS）
、お
よびスナップショットを含むデータ保護がこの1台で実現できます。HP BladeSystem c-Classのエンクロ
ージャ内に搭載してコンパクトなストレージソリューションを提供します。
s
P.86
30%OFF
キャンペーン
実施中
s
P.93
新世代
ストレージ
30%OFF
対象製品
s
P.125
HP ProLiant Serverにピッタリ！
HP ProLiant Serverを利用しているけれど、容量が足りなくなってきた。
――――なら、HP StorageWorks Modular Smart Array（MSA）が最適です！
HP ProLiant Serverと
共通の設定ツールを使用！
HP StorageWorks Modular Smart Arrayファミリ
MSAファミリの製品は、設定および管理にHP ProLiant Serverと共通の管理ツール、アレイ
コンフィギュレーションユーティリティを使用します
（MSA1510iを除く）
。
HP ProLiant Serverの内蔵ディスクと同じ方法で設定、管理ができるから、運用も楽々。
新しいツールの使い方を習得する必要がないので、
トレーニング費用など目に見えない
コストも、ぐっと削減することができます。
豊富なラインアップで、
どんな環境でもご利用いただけます。
HP StorageWorks MSAファミリは、直接接続ストレージ（DAS）から、小規模ストレージエ
リアネットワーク
（SAN）対応ストレージまで幅広くラインアップ。
●サーバとの接続方式
MSAの接続方式は、信頼性の高いSCSI/SAS、高速転送を実現したFibre channel、コスト効率の高い
iSCSIなどさまざま。環境や用途に合わせてベストな1台をご選択いただくことができます。
●対応ディスク
MSAが対応するディスクは、高速で信頼性の高いSCSI/SASディスクドライブ、低コストで大容量を実
現し、バックアップ領域などに最適なSATAディスクドライブの3種類。
またディスクサイズも3.5インチディスクドライブ（SCSI/SAS/SATA）
と、省スペースで低発熱、低消
費電力な2.5インチディスクドライブ（SAS/SATA）を選択可能です。
企業向け設計の、高い信頼性。
お得！ 便利！ 大容量！
HP StorageWorks Modular Smart Array 60/70ディスクバンドルモデル登場！
HP ProLiantサーバにぴったりのHP StorageWorks Modular Smart Array 60/70に、最大搭載可能数のディスクをバンドルした
モデルが登場！
HP StorageWorks MSAファミリは、企業でご利用いただくことを前提にした信頼性の高い
設計です。
●リダンダント電源装置、冷却ファン
MSAの電源装置、冷却ファンはホットプラグ対応のリダンダント構成を標準装備。万一、電源装置や
冷却ファンに障害が起きても、ビジネスを止めずに対応することができます。
●ホットプラグ対応ディスクドライブ
MSAで使用するディスクドライブはホットプラグ対応。ディスクドライブ増設時もビジネスを続行する
ことが可能です。
●ツールフリー設計
MSAは部品の取り外しを工具無しで行えるツールフリー設計。優れた保守性を誇ります。
●HP通報サービス（HP ISEE）対応
MSAファミリは全てHP通報サービス（HP ISEE）に対応。万一のトラブル時も万全の対応が可能です。
STORAGE
製品名 おすすめ！ MSA60 SAS HDDバンドル 3.6TBモデル 製品番号 AG893A 希望小売価格 1,785,000円（税抜 1,700,000円） ホスト・インタフェース 搭載ドライブ 容量 3.6TB おすすめ！ MSA70 SAS HDDバンドル 3.6TBモデル AG823A 1,207,500円（税抜 1,150,000円）SAS（Serial Attached SCSI）
146GB 2.5インチ SASディスクドライブ×25台 3.6TB おすすめ！ MSA60 SATA HDDバンドル 9TBモデル AG824A 1,701,000円（税抜 1,620,000円） 9TB
どのくらいお得？
750GB 3.5インチ SATAディスクドライブ×12台 300GB 3.5インチ SASディスクドライブ×12台MSA60＋ディスク9台分の価格で…
MSA60＋ディスク12台搭載の構成が購
入可能！
縦スロット一列分以上もお得です！
MSA70＋ディスク25台搭載の構成が購
入可能！
縦スロット一列分以上もお得です！
MSA70＋ディスク19台分の価格で…
お 得 ！
ディスクエンクロージャとハードディスクドライブを個別に購入するより、断然お得！
便 利 ！
1つの型番で、ディスクエンクロージャとハードディスクドライブ（MSA60は12台、MSA70は25台）を丸ごとオーダー可能！
大容量！
大容量ハードディスクドライブをフル搭載！ディスクの種類やサイズを目的や利用環境に合わせてお選びいただけます！
※入力電力（最大）、省エネ法に基づくエネルギー消費効率、質量、標準保証についてはP129のMSA60およびMSA70を参照してください。STORAGE
HP StorageWorks
Modular Smart Array
シリーズ
製品名 製品番号 希望小売価格 ホスト・インタフェース ドライブ・インタフェース 最大容量 4.2TB（300GB×14） 最大ドライブ数 Ultra2/Ultra3/Ultra 320 SCSIハードディスクドライブ×14台 質量 30.9kg（コンポーネント搭載時）
Modular Smart Array 30 DB
302970-B21 399,000円（税抜 380,000円） Ultra320 SCSI 入力電力（最大） 377W 省エネ法に基づくエネルギー消費効率☆1 i区分 0.089 サイズ（W×D×H） 479×517×131mm 標準保証 ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ※SATAハードディスクドライブは、1日の利用率20%程度の軽い利用条件（アクセス頻度の低いデータの保管など）に適した設計により低価格を実現しています。 高い利用率（通常業務で頻繁な利用）が予想される場合はSCSI/SASディスク製品のご利用を推奨しております。
Modular Smart Array 20
335921-B21 378,000円（税抜 360,000円） Ultra320 SCSI SATA（Serial ATA）※ 3.5インチSATAハードディスクドライブ×12台 9TB（750GB×12） 345W i区分 0.038 488×597×88mm 約24.0kg 3年間パーツ保証
Modular Smart Array 30 SB
302969-B21
357,000円（税抜 340,000円）
製品名 Modular Smart Array 70
製品番号 418800-B21 希望小売価格 399,000円（税抜 380,000円） ホスト・インタフェース ドライブ・インタフェース 最大容量 最大ドライブ数 質量 入力電力（最大） 省エネ法に基づくエネルギー消費効率☆1 サイズ（W×D×H） 標準保証 2.5インチSAS/SATAハードディスクドライブ×25台 3.6TB（146GB×25） 345W i区分 0.095 448×590×88mm 15.9kg（ハードディスクドライブ未搭載時）/21.8kg（ハードディスクドライブ満載時） ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ※SATAハードディスクドライブは、1日の利用率20%程度の軽い利用条件（アクセス頻度の低いデータの保管など）に適した設計により低価格を実現しています。 高い利用率（通常業務で頻繁な利用）が予想される場合はSCSI/SASディスク製品のご利用を推奨しております。
Modular Smart Array 50
364430-291
231,000円（税抜 220,000円）
SAS（Serial Attached SCSI） SAS（Serial Attached SCSI）/SATA（Serial ATA）※
2.5インチSAS/SATAハードディスクドライブ×10台 1.4TB（146GBハードディスクドライブ×10） 180W i区分 0.12 428×579×42.8mm 9.07kg（ハードディスクドライブ未搭載時）/13.61kg（ハードディスクドライブ満載時） 3年間パーツ保証
Modular Smart Array 60
418408-B21 378,000円（税抜 360,000円） 3.5インチSAS/SATAハードディスクドライブ×12台 9TB（750GB×12） 345W i区分 0.038 448×590×88mm 15.4kg（ハードディスクドライブ未搭載時）/24.6kg（ハードディスクドライブ満載時）
MSA20
MSA30
3.5インチSerial ATA（SATA）ディスクドライブを採用し、
2Uラックスペースに驚きの大容量と高いコスト効率を実現。
信頼のSCSIディスクドライブを最大14台搭載可能。
高い信頼性と大容量高速転送を同時に実現。
わずか1Uのラックスペースに、省スペース/低消費電力を誇る
2.5インチディスクドライブを10台搭載可能。
MSA50
MSA60
MSA70
信頼性も大容量もこれ一台。3.5インチSAS/SATAディスクドライブを
混在可能な柔軟性を持つSAS接続エンクロージャ。
2Uラックスペースに最大25台もの2.5インチSAS/SATAディスクドライブを搭載し、
高いパフォーマンスと省スペース、省電力を両立。
製品名 Modular Smart Array 500 G2
製品番号 335880-B21 希望小売価格 630,000円（税抜 600,000円） ホスト・インタフェース ドライブ・インタフェース Ultra320 SCSI 最大容量 最大ドライブ数 コントローラキャッシュ 256MB 読み出し/書き込みキャッシュ標準装備 バッテリバックアップ式、取り外し可能 最大512MB（2×256MB）/コントローラ ディスクコントローラ MSA500 G2 コントローラ（ホットプラグ対応、オプションでリダンダント構成が可能） 質量 RAIDレベル 入力電力（最大） 省エネ法に基づくエネルギー消費効率☆1 サイズ（W×D×H） Ultra320 SCSI 標準保証 Ultra2/Ultra3/Ultra 320 SCSIハードディスクドライブ×14台 4.2TB（300GB×14） 0、1、1＋0、5、ADG 549W i区分 0.13 483×521×175mm 約22.5kg 3年間翌営業日オンサイトサービス、3年間パーツ保証
安心して導入できる、冗長化構成に必要なものが全て揃ったお得なパッケージ
製品名 MSA500 G2 ハイアベイラビリティキット 製品番号 360229-B21 希望小売価格 525,000円（税抜 500,000円） パッケージ内容 ・MSA500 G2コントローラ ・4ポート共有ストレージモジュール（Smartアレイマルチパスソフトウェア標準添付） ・Smartアレイ642コントローラ×2 ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。2
U
3.5
9
TB SATA
ユニット数 最大容量 ドライブ・ インタフェース ホットプラグ 対応 HDD3
U
3.5
4.2
TB SCSI
ユニット数 最大容量 ドライブ・ インタフェース ホットプラグ 対応 HDDHP msa
検 索
Yahoo！/Googleで「HP msa」を検索！
HP msa
検 索
Yahoo！/Googleで「HP msa」を検索！
HP msa
検 索
Yahoo！/Googleで「HP msa」を検索！
1
U
2.5
1.4
（
SAS）
TB
SAS
andSATA
ユニット数 最大容量 ドライブ・ インタフェース ホットプラグ対応 HDD
2
U
（
9
SATA）
TB
SAS
andSATA
3.5
ユニット数 最大容量 ドライブ・ インタフェース ホットプラグ 対応 HDD2
U
（
3.6
SAS）
TB
SAS
orSATA
2.5
ユニット数 最大容量 ドライブ・ インタフェース ホットプラグ 対応 HDD4
U
3.5
4.2
TB SCSI
ユニット数 最大容量 ドライブ・ インタフェース ホットプラグ 対応 HDDSCSI接続対応エンクロージャ
SAS接続対応エンクロージャ
SCSI接続共有ストレージ
MSA500
最大4台までのサーバで共有可能! SCSIベースシェアードストレージ。
●
MSA500は2ノードクラスタのストレージに最適な、SCSI接続シェアードストレージです。
●
4Uラックスペースに高い信頼性を誇る3.5インチSCSIディスクドライブを14台搭載可能。
●
300GBのハードディスクドライブを使用した場合、総容量4.2TBの大容量を実現。複数のサーバから共有して効率よ
くストレージ容量を使用できます。
● デュアルコントローラ構成をサポートし、最大4台までのサーバから共有することが可能。
MSA500 ハイアベイラビリティキットHP StorageWorks
Modular Smart Array（MSA）
MSA1000
● 高い信頼性を誇るSCSIディスクドライブを14台搭載可能。さらに最大2台までのMSA30を
接続することで、最大12.6TBの大容量を実現します。
● デュアルコントローラ構成にも対応。デュアルコントローラ構成時はActive-Passiveコントロ
ーラ構成、またはActive-Activeコントローラ構成（ファームウェアのアップデートが必要）を選
択可能。ご利用環境に合わせた柔軟な構成が可能です。
●
SCSIディスクエンクロージャとSATAディスクエンクロージャは混在可能。データの種類に合
わせてディスク領域を柔軟に利用することが可能です。
● デュアルコントローラ構成にも対応。デュアルコントローラ構成時はActive-Passiveコントローラ
構成、またはActive-Activeコントローラ構成（ファームウェアのアップデートが必要）を選択可能。
ご利用環境に合わせた柔軟な構成が可能です。
製品名 製品番号 希望小売価格 ホスト・インタフェース 入力電力（最大） サイズ（W×D×H） 質量 省エネ法に基づくエネルギー消費効率☆1 ドライブ・インタフェース 最大ドライブ数 最大容量 ディスクコントローラ コントローラキャッシュ RAIDレベル 標準保証 ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ※ コントローラの制限により、実際に利用できる容量は64TBまでです。 おすすめ！Modular Smart Array 1000 Modular Smart Array 1500 csおすすめ！
201723-B22 AA986A
924,000円（税抜 880,000円） 1,029,000円（税抜 980,000円） 2Gb/秒 ファイバチャネル
Wide Ultra3 SCSI Ultra2/Ultra3/Ultra320 SCSIユニバーサルディスクドライブ×14台
（StorageWorksエンクロージャ4200/4300、MSA30 SB/DBを2つ追加することにより、 42基まで拡張可能）
SCSIハードディスクドライブ×56台（MSA30エンクロージャ×4台使用時）/ 3.5インチSATAハードディスクドライブ×96台（MSA20エンクロージャ×8台使用時） 12.6TB（300GB×42）SCSI 16.8TB（300GB×56）SCSI / 72TB（750GB×96）SATA※
MSA1000コントローラ（ホットプラグ対応、オプションでリダンダント構成が可能） 256MB読み出し/書き込みキャッシュ標準装備、バッテリバックアップ式、取り外し可能
最大512MB（2×256MB）/コントローラ 0、1、1＋0、5、ADG
549W 400W
i区分 0.10 i区分 0.043（SATA）、0.11（SCSI）
483×521×175mm 191×243×35mm
約25.0kg 約24.0kg
1年間翌営業日オンサイトサービス、3年間パーツ保証
HP StorageWorks
Modular Smart Array1510i
イーサネット上に容易に構築できる、
iSCSI対応エントリーレベルディスクアレイ。
マルチファンクションNIC搭載のHP ProLiant G5サーバに最適です。
●
iSCSI対応で、導入時のコスト負担を抑えることが可能なエントリーレベルディスクアレイ。
● イーサネットでのストレージ共有により、設定、管理工数を低減できる統合ストレージ環境を実現します。
● 信頼性の高いSCSIディスクドライブ対応。最大4台までのMSA30を接続し、16.8TBの大容量を実現。
● デュアルコントローラ構成に対応し、高可用ニーズにも対応可能です。
製品名 製品番号 希望小売価格 パッケージ内容Modular Smart Array 1510i MSA1510i/SCSI筐体バンドルモデル AD593A 714,000円（税抜 680,000円） ・MSA1510i コントローラ×1 ・MSA30×1
MSA1510i/SCSI 筐体バンドルモデル
製品名 Modular Smart Array 1510i
MSA1510i/SCSI筐体バンドルモデル 製品番号 AD593A 希望小売価格 714,000円（税抜 680,000円） ホスト・インタフェース Gigabit Ethernet（iSCSI） 入力電力（最大） サイズ（W×D×H） 484×618×221mm 質量 約36.8kg 省エネ法に基づく エネルギー消費効率☆1 ドライブ・インタフェース 最大ドライブ数 最大容量 ディスクコントローラ コントローラキャッシュ RAIDレベル 標準保証 ☆1 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 SCSIハードディスクドライブ×56台（MSA30エンクロージャ×4台使用時） 16.8TB（300GB×56）SCSI MSA1510iコントローラ Wide Ultra3 SCSI
256MB読み出し/書き込みキャッシュ標準装備、バッテリバックアップ式、取り外し可能 最大512MB（2×256MB）/コントローラ 0、1、1＋0、5、ADG 400W i区分 0.11 1年間翌営業日オンサイトサービス、3年間パーツ保証 製品名 製品番号 希望小売価格 パッケージ内容 397079-B22 1,029,000円（税抜 980,000円） ・追加MSAコントローラ ・追加内蔵型SANスイッチ ・FC1142SR（4Gbit FC HBA、PCI-E）×2 ・FCケーブル 5m×2 MSA1000 SANスターター HA アップグレードG2キット HP StorageWorks MSA1000 SAN
スターターG2キット 353803-B23 1,554,000円（税抜 1,480,000円） ・MSA1000本体（シングルコントローラ） ・内蔵型SANスイッチ ・FC1142SR（4Gbit FC HBA、PCI-E）×2 ・FCケーブル 5m×2 HP StorageWorks MSA1500/SCSI筐体 SANスターターG2キット MSA1500 SANスターター HAアップグレードG2キット AE327B AE328B 1,690,500円（税抜 1,610,000円） 1,176,000円（税抜 1,120,000円） ・MSA1500 ・MSA30 SB ・SANスイッチ4/8
・4Gb SFPトランシーバ×4 ・FC1142SR（4Gbit FC HBA、PCI-E）×2 ・FCケーブル 5m×3 ・MSA1500コントローラ ・FC I/Oモジュール ・SANスイッチ4/8 ・4Gb SFPトランシーバ×4 ・FC1142SR（4Gbit FC HBA、PCI-E）×2 ・FCケーブル 5m×3
高い信頼性を実現する、エントリーレベルSANの決定版！
SCSI/SATAディスクドライブ両対応。
高い信頼性とコスト効率を実現するエントリーレベルSAN。
HP msa
検 索
Yahoo！/Googleで「HP msa」を検索！
HP msa
検 索
Yahoo！/Googleで「HP msa」を検索！
MSA1500 cs
Fibre Channel接続共有ストレージ
iSCSI接続共有ストレージ
MSA1510i
STORAGE
MSA1000/1500には便利でお得なパッケージ製品をご用意！
※ハードディスクドライブは別売りですMSA1000/MSA1500 スターターキットは、1つの型番で必要なものが揃う、便利でお得なパッケージ製品です。
HAアップグレードキットを使用すれば、デュアルコントローラ構成を簡単に構築することができます。
たとえばこんな使い方
MSA1000 SANスターターG2キットとMSA1000 SANスターター HAアップグレードG2キットを組み合わせたデュア
ルコントローラ構成とHP ProLiant G5サーバで、高性能クラスタサーバを実現！データベースサーバなど、停止させら
れないシステムに最適な高可用構成が簡単に構築できます。
※クラスタおすすめ構成はP108を参照してください。
※MSA1500 cs（コントローラ）の仕様は本ページ上段をご参照ください。
※MSA1000 本体（シングルコントローラ）の仕様は本ページ上段をご参照ください。
STORAGE
HP StorageWorks
Enterprise Virtual Array
（
EVA
）
管理者の工数を大幅に削減するストレージ
“HP StorageWorks EVA”
HP StorageWorks EVAは、今までのミッドレンジSANストレージで必要とされるスペックを最
高水準で満たしながら、独自の仮想化技術により管理性の向上と顧客要求に柔軟に対応できる
ストレージです。
特にHP StorageWorks EVAならではの優れた下記の特長により、従来型ストレージに比べ管理
者の工数を大幅に削減することが可能になります。
●
オンラインで容量拡張が可能
●
チューニング不要で高いパフォーマンス
（コントローラチップが改良され、さらに処理性能が向上しました）●
高い容量効率
●
管理設定が簡単
●
高い信頼性
（ディスクエンクロージャに小型スイッチが搭載され、さらに信頼性が向上しました）■
オンラインで容量拡張が可能
EVAならストレージシステムを停止することな
く、柔軟に容量の拡張が可能になります。
しかも全てのディスクにI/Oを分散させるので、
容量の拡張がパフォーマンスの向上にも貢献
しています。
容量の拡張をサーバに認識させるには、オペレ
ーティングシステム、ファイルシステムによる対
応が必要です。
■
チューニング不要で
高いパフォーマンス、高い容量効率
データ分散などのチューニングは、コントロー
ラが自動的に行います。
空き領域が既存ボリュームの拡張のために柔
軟に使用できるので、ディスクを有効に使用で
き、無駄な投資を抑えることが可能です。
※コントローラチップが改良され、さらに処理
性能が向上しました。
■
管理設定が簡単
EVAは、物理ディスクをまとめて仮想ストレー
ジプールとして管理します。
その中から必要な容量を論理ボリュームとして
切り出すため、
IT管理者は物理ディスクの管理
に必要となる、複雑な設計作業やチューニング
から解放されます（管理者は、容量とRaidレベ
ルを決めるだけです）
。
■
高い信頼性
コントローラをそれぞれ独立させ、バックプレ
ーンを排したSPOFなしの高信頼性設計となっ
ております。
（SPOF：Single Point of Failure…システム上のあるコ
ンポーネントが異常を来たすと、そのシステム全体が
障害に陥ってしまうようなコンポーネントの総称）
※ディスクエンクロージャに小型スイッチが搭
載され、さらに信頼性が向上しました。
データの
バック
アップ
ディスクの
追加
ディスクの
追加
容量の設定
ストレージ
システムの
再構成
システム停止期間
RAID
ボリューム
の再構成
データの
リストア
再稼働
従来型ストレージの増設手順
EVAの増設手順
ログ領域●
従来型ストレージの場合
●
EVAの場合
表領域 仮想ストレージプール 索引領域 RAID 5 Volume RAID 5 Volume RAID 5 Volume RAID 1 VolumeRAID 5 Volume RAID 1 Volume
HP StorageWorks EVAの仮想化は、ログ領域がディスク全体に均一配置されるため、 ディスクI/Oの待ち時間が解消され、高性能を発揮することができます。 使用できるHDDが2本から11本へ、限られたHDD本数を有効に活用可能 大丈夫
障害
発生
コントローラが別々の筐体で二重化されていれば、 どちらかに障害が起きてもシステム停止は起こりません HSV210コントローラEVA8100 製品名 EVA4100 EVA6100 標準保証 3年間当日オンサイトサービス、3年間パーツ保証 ホスト・インタフェース ファイバチャネル・スイッチファブリック（4Gb/秒×4）※1 ドライブ・インタフェース FC-AL×4 最大搭載ドライブ数 FC/FATA×56台 最大搭載容量 16.8TB（FC）、28TB（FATA） キャッシュ容量 4GB※1、※2 FCループスイッチ なし 1∼4台 RAIDサポート Vraid0、Vraid1、Vraid5 サポートする オペレーティングシステム
Windows 2000 Server/Advanced Server、Windows Server 2003 Standard Edition/Enterprise Edition/Datacenter Edition、 HP-UX、Linux、VMware、HP Tru64 UNIX、HP OpenVMS、Sun Solaris、IBM AIX、Novell NetWare
FC/FATA×112台 FC/FATA×240台 33.6TB（FC）、56TB（FATA） 72TB（FC）、120TB（FATA） 8GB※1、※2 4台 2∼18台
製品の詳細については下記URLをご参照下さい
。www.hp.com/jp/diskarray
EVA4100、6100、8100 3つのラインアップで大規模構成まで幅広くカバー。
※EVA4100/6100の電源は、100V/200Vに対応しています。EVA8100は、200Vのみの対応になります。
HP StorageWorks
EVA4100/6100/8100
EVA4100（2C2D構成） ラック搭載時 EVA6100（2C4D構成） ラック搭載時 EVA8100（2C12D構成） ラック搭載時 アップグレード 可能 ※ EVA4100はEVA6100にアップグレード可能です。 ※1 コントローラペアあたり ※2 キャッシュ容量はデータ専用キャッシュ（それぞれ2GB・4GB）と制御用共有メモリ（それぞれ2GB・4GB）の合算値。HP eva
検 索
Yahoo！/Googleで「HP eva」を検索！
NO
NO
NO
NO
NO
YES
YES
NO
YES
NO
NO
NO
NO
YES
YES
YES
YES
YES
YES
YES
スタート！
AiO
MSA1510i
MSA1000
MSA1500
MSA500 G2
DAS接続の
MSAへ
複数のサーバで
共有したい
マルチOS環境に
接続したい
頻繁に容量
拡張をする
スナップショット
機能が必要
SCSIドライブも
SATAドライブも
使用したい
クラスタ環境に
接続したい
EVA4100
スターターキット
バックアップ
機能が必要
メンテナンスなどの
計画停止を除き、年
間1日以上のダウン
タイムが許されない
業務システムで使用
したい
P.126の外部ディスクスペック
早見表のMSA20、MSA30、
MSA50、MSA60、MSA70より
ご選択ください。
3クラスタ以上
（5ノード以上）の
クラスタ 環 境 に
接続したい
2クラスタ以上
（3ノード以上）の
クラスタ 環 境 に
接続したい
簡単！早分かりチャート！ あなたはどのMSA？ それともEVA？
HP独自の仮想化技術で容易な拡張・容易な管理を実現するEVA4100の導入パッケージ。はじめてSANストレージの導
入をご検討のお客様に最適な初期導入パッケージです。
HP StorageWorks
EVA4100
スターターキット
希望小売価格 製品標準保証 AG718B 4,830,000円（税抜 4,600,000円） 製品名 HP StorageWorks EVA4100 スターターキット 300GB 10Krpm ディスクモデルEVA導入に必要なハードウェア、ソフトウェアをバンドルしたパッケージ製品。
製品番号 EVA4100 スターターキット次のようなお客様に最適です。
HP StorageWorks EVA4100 スターターキット 146GB 15Krpm ディスクモデル AH051D ・1年間 9×5 翌営業日対応ハードウェア保守 ・ファームウェアキットに対する1年間 9×5 電話サポートとメディアのアップデートおよび、メディアの 物理的破損に対する90日間の無償交換HP eva
検 索
Yahoo！/Googleで「HP eva」を検索！
3,864,000円（税抜 3,680,000円） パッケージハードウェア ・EVA4100 2C1D（コントローラ×2、ディスクエンクロージャ×1）一式 ・146GB 15krpm ファイバチャネル ハードディスクドライブ×8個 ・300GB 10krpm ファイバチャネル ハードディスクドライブ×8個 パッケージソフトウェア ・EVA管理ソフトウェア（Command View EVA）メディアキット一式・EVA管理ソフトウェア（Command View EVA）ライセンス4TB分
ディスクエンクロージャ
● ストレージ容量を拡張予定。
● 専任のシステム管理者がいない。
● パフォーマンス重視。
● チューニングの手間がかからないストレージが欲しい。
ファイバチャネル・スイッチファブリック（4Gb/秒×8）※1 FC-AL×8 2台 4∼8台STORAGE
EVAエンクロージャ
315円
キャンペーン
対象製品
s
P.125
※EVA4100 スターターキットには、設置・導入サービスが付属しておりません。本スターターキットをご購入の際には、併せて設置・導入サービスのHP Care Pack のご購入をお願いします。
※EVA4100 スターターキットに含まれる保証は、1年間9×5翌営業日対応ハードウェア保守となります。ソフトウェアの保証は含まれないため、保証期間の延長 および24×7へのアップグレードが必要な場合は、HP Care Packをご購入ください。
※EVA4100 スターターキットはEVA4100をベースにしたパッケージ製品です。EVA4100 スターターキットの追加オプションは、P.142を参照ください。
STORAGE
SAN
スイッチ製品・ラインアップ
●
SAN拡張に合わせて、ポート数を追加することが可能です。
●
4Gbpsのポート速度で、1Gbps、2Gbpsもサポートし、投資を保護します。
● 任意のノード間でアクセスを制御することができるゾーニング機能で、セキュリティも向上できます。
● パワーパックモデルは付加価値ソフトウェアを含み、パフォーマンスの改善やSAN環境の監視機能等を提供します。
HP StorageWorks
SANスイッチ
4/8、4/16、4/32B、4/64
中小規模SAN環境向けに、初期投資を抑えた少ポートスイッチ。
製品名 製品番号 ポートスピード SANスイッチ 4/8 ベースモデル A7984A#ACF 4GbpsMDS 9124
MDS 9222i/9216A
Cisco MDS 9124
はバーチャルSAN（VSAN）をサポートし、
ストレージネットワークの利用効率を最大化します。
SANスイッチ 4/8、4/16 SANスイッチ 4/32B SANスイッチ 4/64SANスイッチ 4/8 SANスイッチ 4/16 SANスイッチ 4/16 Power Pack
A8000A#ACF A7985A#ACF A7987A#ACF 希望小売価格 840,000円（税抜 800,000円）1,050,000円（税抜 1,000,000円）1,680,000円（税抜 1,600,000円）2,730,000円（税抜 2,600,000円） 標準ポート数 8（スイッチ間接続不可） 8 16 最大ポート数 16
多ポートスイッチでスケーラビリティに対応すると共に、管理を簡素化できます。
MDS 9124● ミッドレンジ以上（MDS 9513/9506/9200シリーズ）で共通利用可能な各種ポートモジュールを提供しています。
● 遠隔地に設置したバックアップ機と、
FCIPで接続した災害対策のソリューションを実現することができます。
FCおよびFCIPやiSCSIなどのマルチプロトコルに対応する
IPストレージ・サービス・モジュールの提供
製品名 製品番号 FCポートスピード Cisco MDS 9216A A7558A 標準ポート：2Gbps、 拡張モジュール：4/2Gbps オートセンス New Cisco MDS 9222i Fabric SwitchAG851A 標準ポート数 FC：16 FC：18、1GbイーサネットIPポート：4 拡張スロット 1スロット
SAN Director 4/256
MDS-9506
400MPR
（マルチプロトコルルータ）
SANスイッチ 4/32B
HP BladeSystem c-Class
組込みSANスイッチ
HP BladeSystem c-Class
SANスイッチ 4/12 & 4/24
Cisco MDS 9124e
Fabric Switch
SANスイッチ 4/64
MDS 9222i
MDS 9124
MDS 9216A
MDS-9513
SANスイッチ
4/8 & 4/16
s
P.86参照
s
P.86参照
エンタープライズ
ミッドレンジ
B-シリーズ
C-シリーズ
エントリー
30%OFF
キ ャ ンペ ー ン
実施中
s
P.93
● バーチャル
SAN（VSAN）をサポートし、リソースの効率的な使用、セキュリティの強化を実現します。
●
MDS 9124は初期投資を抑えた8ポートモデルを提供し、SAN拡張に合わせて最大で24ポートまで増設できます。
●
ISLトランキング、長距離接続サポート、SAN管理などのソフトウェアをバンドルしています。
● オプションのリダンダントパワーサプライ
（AG649A）で電源の冗長構成ができます。
製品名 製品番号 ポートスピードCisco MDS 9124 8-Port Fabric Switch
AG646A
4Gbps
Cisco MDS 9124 24-Port Fabric Switch
AG648A 希望小売価格 1,260,000円（税抜 1,200,000円） 2,730,000円（税抜 2,600,000円） 標準ポート数 8 24 最大ポート数 24 最大ポート数 FC：64またはFC：16、IP：8 FC：66、IP：4またはFC：18、IP：12
● 信頼性の高い多ポートスイッチを採用することより、将来のSAN環境の拡張に対応できます。
● ホットスワップ可能な冗長構成の電源、ファンにより、高可用性機能を提供します。
製品名 製品番号 SANスイッチ 4/32B Base AG756A#ACF 希望小売価格 1,680,000円 （税抜 1,600,000円） 標準ポート数 16 最大ポート数 32 SANスイッチ 4/32B Full SANスイッチ 4/32B Power Pack SANスイッチ 4/64 Base SANスイッチ4/64 Base/Power Pack SANスイッチ 4/64 FullAG757A#ACF AG758A#ACF AE495A#ACF AE496A#ACF AG457A#ACF
4,200,000円 （税抜 4,000,000円） 5,460,000円 （税抜 5,200,000円） 4,200,000円 （税抜 4,000,000円） 7,350,000円 （税抜 7,000,000円） 10,290,000円 （税抜 9,800,000円） 32 64 64 ポートスピード 4Gbps MDS 9216A MDS 9222i 4Gbps
New
小規模
大規模
EML e
MSL4048
DAT
40/72
DAT72
x
10
MSL8096
ESL e
LTO1 Ultrium232
DAT160
LTO3 Ultrium920
LTO3 Ultrium960
LTO4 Ultrium1840
MSL2024
HP Data Protector Express software
1/8 G2 Ultrium
テープオートローダ
LTO2 Ultrium448
VLS6227
VLS6218
VLS6636
VLS6653
VLS1002i
D2D120
バックアップ・ソフトウェア
ディスクバックアップ
テープオートメーション
テープドライブ
HP Data Protector software
HP StorageWorks バックアップ・ラインアップ
データ保護対策は、システム管理者の重要な責務です。
ハードウェアの障害44%
災害3%
コンピュータ ウィルス7%
ソフトウェアの 誤動作14%
人的なミス32%
すぐ目の前にあるデータ消失の危機
ハードディスクの故障等で、やむなくご自身のPCのリカバリーを行ったと
いう経験がある方も多いのではないでしょうか。
しかし、同じことが会社のサーバで起こったら、あなたの仕事やあなたの
会社にどんな影響があるでしょう。
近年、サーバ製品の信頼性は飛躍的に向上し、事故を回避する、あるいは
事故がおきても自身のデータを保護する能力は確実に向上しています。
しかし、データ消失原因の約1／3は人的なミスといわれています。加え
て、サーバのデータは、ネットワークから侵入してくるハッカーやウィルスの
脅威にも常に晒されており、このような事故に対しては、サーバ側の事故
回避機能では対処することができません。
実に60%以上の企業でデータ消失の経験ありとの統計データもあります。
データ消失の危機というのは、日常的に潜んでいるということを認識する
必要があります。
さらに、地震、火災、水害などの災害に起因するシステム・データの消失は
企業の存続をも脅かすほどの重大な問題です。
「事業継続」が叫ばれる中、的確なデータ保護対策の実施は、システ
ム管理者の重要な責務です。
STORAGE
キャンペーン中 キャンペーン中STORAGE
●テープドライブ内部でデータ圧縮後に暗号化をかけるため、ホストコンピュータのパフォーマンスを落とさず、最大転
送速度240MB/秒で暗号化データをバックアップします。
●ホストからのデータ転送速度に合わせてバックアップ速度を調整する、
HP独自のデータレートマッチング機能搭載。
不必要なテープの停止、再スタートを排除し、最適なパフォーマンスを実現し、メディア、ヘッドの磨耗を防ぎます。
●シングルサーババックアップに最適な無償バックアップソフト
「HP Data Protector Express software シングルサーバ版
（暗号化対応ソフト）
」添付。有償によりネットワークバックアップなどへの機能拡張も可能。
HP StorageWorks
LTO4 Ultrium1840 SCSI/
LTO4 Ultrium1840 SAS テープドライブ
LTOテクノロジー最高峰、LTO4 Ultrium1840 SAS新登場！！
圧縮最大容量1.6TB、圧縮最大転送速度240MB/秒を実現。
さらにデータ暗号化機能搭載でお客様の大切なデータをお守りします。
このようなニーズに対応します！
●データを暗号化して安全に保管したい
●データを改ざん防止メディア
（WORM）で保管したい
●大容量のデータを短時間にバックアップしたい
●長期間データを保管したい（下位互換性保証）
●信頼性の高いデバイスを使用したい
●低消費電力のバックアップで、維持費を削減したい
●データカートリッジ
1本で最大圧縮容量160GBを保存。最大圧縮転送速度13.8MB/秒でデータをバックアップ。
●下位互換性保証でDDS4、DAT72のメディアのリード・ライトが可能。お客様の過去投資を保護します。
●DAT160からはWide Mediaを採用し、大容量バックアップを実現。
●インタフェースはSCSIとUSBをご用意。USBドライブではプラグアンドプレイで簡単操作を実現。
●「HP Data Protector Express software シングルサーバ版」無償添付。有償によりネットワークバックアップなどへの機
能拡張も可能。
※最大転送速度は、最大搭載可能ドライブの条件で論理的に可能な数値です。（実使用上での保証数値ではございません。使用条件により大きく値が低下する 事がございます。）
HP StorageWorks
DAT160 USB/DAT160 SCSI/
DAT160 SAS テープドライブ
最新DATテクノロジー、DAT160 SAS新登場！
お客様の大切なデータをローコストでバックアップします。
大容量対応のため、DAT160からWideメディアを採用 奥行き、幅は4mmメディアと同サイズを維持HP dat
検 索
Yahoo！/Googleで「HP dat」を検索！
DAT160 SCSI/SAS（外付型） DAT160 SCSI/SAS（内蔵型）DAT160 USB（内蔵型） DAT160 USB（外付型）
※最大転送速度は、最大搭載可能ドライブの条件で論理的に可能な数値です。（実使用上での保証数値ではございません。使用条件により大きく値が低下する 事がございます。） 可変の書込みレート を制御するライトフィ ルターとサーボ ホストデータ（変化するレート） データをテープへ保存 ホストからの 遅いデータ転送 指標が送られてく るデータの転送レ ートが速いと上が り、遅いと下がる ＊ ホストサーバからのデータ転送速度に合わせて テープスピードを調整し、バックアップを止めま せん。 データバッファ ホストからの速いデータ転送 R/W Channel SERVO WATERMARK 183KB/s ≦720KB/s ≦1.5MB/s 1- 3 MB/s ≧3 MB/s ≧5 MB/s ≧8 MB/s ≧16 MB/s 2 GB 4 GB 12 GB 20 GB 36 GB 80 GB ∼150 GB ∼300 GB 90m
Tape 120mTape 125mTape 150mTape 170mTape
150m Wide Tape Longer Wide Tape Longer Wide Tape DDS1 DDS2 DDS3 DDS4 DAT72 DAT160 DAT 7th Gen DAT 8th Gen 1990 1993 1996 1999 2003 2007 今後約2年のペースで開発予定
■
DAT ロードマップ
「HPは、お客様の投資を保護します。」
● ロードマップ通りの投資を実行 ● 2世代前までの下位互換を保証 下位互換性 メディアタイプ 容量（非圧縮） 転送速度（非圧縮） LTO4 Ultrium1840 SCSI/SAS（外付型） LTO4 Ultrium1840 SCSI/SAS（内蔵型）HP独自機能 データレートマッチング
HP LTO
検 索
Yahoo！/Googleで「HP LTO」を検索！
製品名 製品番号 希望小売価格 非圧縮時容量 2：1圧縮時容量 ※最大転送速度（非圧縮時） ※最大転送速度（2：1圧縮時） 記録方式 インタフェース サイズ タイプ カートリッジタイプ カートリッジ下位互換性 標準保証 おすすめ！ DAT160 USB（内蔵型） DAT160 USB（外付型） おすすめ！ DAT160 SCSI（内蔵型） DAT160 SCSI（外付型） Q1580A（内蔵型） Q1581A#ABJ（外付型） Q1573A（内蔵型） Q1574A#ABJ（外付型） 内蔵：147,000円 （税抜 140,000円） 外付：168,000円 （税抜 160,000円） 内蔵：157,500円 （税抜 150,000円） 外付：178,500円 （税抜 170,000円） 80GB 160GB 6.9MB/秒 13.8MB/秒 USB2.0 Wide Ultra3 SCSI（LVD/SE）内蔵、外付 DAT160 160GB データカートリッジ（製品番号：C8011A） DDS-4 40GB&DAT72 72GB データカートリッジ：リード・ライト ヘリカルスキャン ハーフハイト 3年間パーツ保証 製品名 製品番号 希望小売価格 非圧縮時容量 2：1圧縮時容量 ※最大転送速度（非圧縮時） ※最大転送速度（2：1圧縮時） 記録方式 インタフェース サイズ タイプ カートリッジタイプ カートリッジ下位互換性 標準保証 おすすめ！ LTO4 Ultrium1840 SCSI（内蔵型） LTO4 Ultrium1840 SCSI（外付型）
おすすめ！ LTO4 Ultrium1840 SAS（内蔵型） LTO4 Ultrium1840 SAS（外付型）
EH853A（内蔵型） EH854A#ABJ（外付型） EH860A（内蔵型） EH861A#ABJ（外付型） 内蔵：1,029,000円 （税抜 980,000円） 外付：1,060,500円 （税抜 1,010,000円） 内蔵：1,050,000円 （税抜 1,000,000円） 外付：1,081,500円 （税抜 1,030,000円） 800GB 1.6TB 120MB/秒 240MB/秒 Ultra320 SCSI（LVDS） 内蔵/外付
LTO4 Ultrium 1.6TB RW データカートリッジ（製品番号：C7974A） LTO4 Ultrium 1.6TB WORM データカートリッジ（製品番号：C7974W）
LTO2 RW データカートリッジ：リード LTO3 RW&WORM データカートリッジ：リード・ライト サーペンタイン・リニアトラック フルハイト 3年間パーツ保証 製品名 製品番号 希望小売価格 ドライブ メディア LTO4 Ultrium1840（内蔵型） メディア5巻バンドルモデル LTO4 Ultrium1840（外付型） メディア5巻バンドルモデル AG899A AG900A 1,092,000円 （税抜 1,040,000円） 1,113,000円 （税抜 1,060,000円） LTO4 Ultrium1840 SCSI内蔵型
LTO4 Ultrium 1.6TB RWメディア
LTO4 Ultrium1840 SCSI外付型 LTO4 Ultrium 1.6TB RWメディア
テープドライブ&メディアバンドルモデル
おすすめ！ DAT160 SAS（内蔵型） DAT160 SAS（外付型） Q1587A（内蔵型） Q1588A#ABJ（外付型） 内蔵：168,000円 （税抜 160,000円） 外付：189,000円 （税抜 180,000円） SAS SAS新世代
ストレージ
30%OFF
対象製品
s
P.125
バックアップソフトウェア標準添付
HP Data Protector Express software シングルサーバ版sP.141参照
