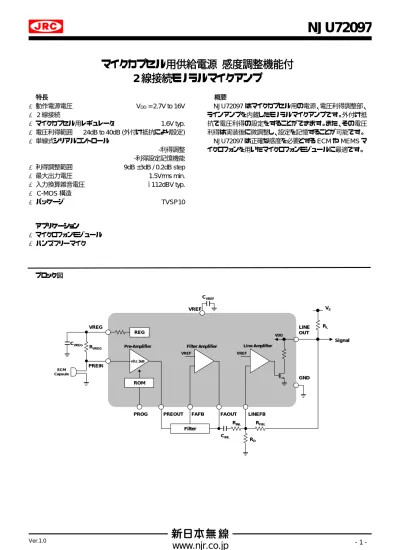

NJU72097 マイクカプセル用供給電源感度調整機能付 2 線接続モノラルマイクアンプ 特長 動作電源電圧 VDD = 2.7V to 16V 2 線接続 マイクカプセル用レギュレータ 1.6V typ. 電圧利得範囲 24dB to 40dB ( 外付け抵抗により設定 ) 単線式シリアルコントロ

NJU72097

- 1 - Ver.1.0

www.njr.co.jp

マイクカプセル用供給電源 感度調整機能付 2 線接続モノラルマイクアンプ

■ 特長

● 動作電源電圧 VDD = 2.7V to 16V

● 2線接続

● マイクカプセル用レギュレータ 1.6V typ.

● 電圧利得範囲 24dB to 40dB (外付け抵抗により設定)

● 単線式シリアルコントロール

-利得調整

-利得設定記憶機能

● 利得調整範囲 9dB ±3dB / 0.2dB step

● 最大出力電圧 1.5Vrms min.

● 入力換算雑音電圧 −112dBV typ.

● C-MOS構造

● パッケージ TVSP10

■ アプリケーション

● マイクロフォンモジュール

● ハンズフリーマイク

■ ブロック図

■ 概要

NJU72097はマイクカプセル用の電源、電圧利得調整部、

ラインアンプを内蔵したモノラルマイクアンプです。外付け抵 抗で電圧利得の設定をすることができます。また、その電圧 利得は実装後に微調整し、設定を記憶することが可能です。

NJU72097は正確な感度を必要とするECMやMEMSマ

イクロフォンを用いたマイクロフォンモジュールに最適です。

V_S

R_L LINE OUT

GND PREIN

VREG

Signal

ECM Capsule

LINEFB ROM

PROG

Filter Amplifier Line Amplifier Pre-Amplifier

REG

Filter

VREF VREF

FAFB FAOUT PREOUT

VDD

+9±3dB

C_INL

R_INL R_FBL

R_D R_VREG

C_VREG

C_VREF VREF

NJU72097

- 2 - Ver.1.0

www.njr.co.jp

■ 端子配置図

端子番号 端子名 機能

1 PREOUT プリアンプ出力端子

2 FAFB フィルタアンプ帰還端子

3 FAOUT フィルタアンプ出力端子

4 LINEFB ラインアンプ帰還端子

5 LINEOUT ラインアンプ出力端子

6 GND グラウンド端子

7 VREF 基準電圧端子

8 PROG シリアルクロック入力端子

9 VREG マイクロフォンカプセル用電源出力端子

10 PREIN プリアンプ入力端子

■ 製品名構成

■ オーダーインフォメーション

製品名 パッケージ RoHS Halogen- Free

めっき

組成 マーキング 製品重量 (mg)

最低発注数量 (pcs)

NJU72097RB2 (TE1) TVSP10 ○ ○ Sn2Bi 72097 19 2000

NJU72097 RB2 (TE1)

品番 パッケージ テーピング仕様

1 10

6 5

TVSP10

NJU72097

- 3 - Ver.1.0

www.njr.co.jp

■ 絶対最大定格

項目 記号 定格 単位

電源電圧 VDD 18⁽¹⁾ V

最大入力電圧 Vimax 3.3 ⁽²⁾ V

消費電力 (Ta = 25°C)

PD

2-Layer

TVSP10 470 ⁽³⁾ mW

保存温度 Tstg −40 to 150 °C

ジャンクション温度 Tj 150 °C

(1) LINEOUT端子

(2) FAFB, LINEFB, PREIN端子

(3) 2-Layer: 基板実装時 76.2 mm × 114.3 mm × 1.6 mm (2層 FR-4)でEIA/JEDEC 準拠による。

■ 推奨動作条件

項目 記号 値 単位

電源電圧 VDD 2.7 to 16⁽¹⁾ V

動作温度 Topr −40 to 105 °C

(1) LINEOUT端子

NJU72097

- 4 - Ver.1.0

www.njr.co.jp

■ 電気的特性

(指定なき場合は VS = 8V, RL = 680Ω, RINF = RINL = 6.2kΩ, RFBF = 6.2kΩ, RFBL = 180kΩ, RD = 27kΩ, f = 1kHz, Ta = 25°C)

項目 記号 条件 最小 標準 最大 単位

DC特性 (指定なき場合は、Rg = 0Ω,No signal)

消費電流1 IDD1 4.2 4.8 5.4 mA

消費電流2 IDD2 VS = 4.7V, VREG = No load, LINEFB = 0V - 280 - μA

消費電流3 IDD3 RL = 0Ω - 24 32 mA

基準電圧 VREF FAFB, LINEFB端子 - 614 - mV

出力直流電圧 VOUT LINEOUT端子 - 4.7 - V

アンプ特性 (指定なき場合は、PREIN to LINEOUT)

PREIN入力抵抗 RiPRE - 15 - MΩ

Pre-Amplifier 標準電圧利得 Gvtyp VIN = 10mVrms, GAIN setting = 0×00 - 9 - dB

Pre-Amplifier 最大電圧利得 Gvmax VIN = 10mVrms, GAIN setting = 0×0F - 12 - dB

Pre-Amplifier 最小電圧利得 Gvmin VIN = 10mVrms, GAIN setting = 0×10 - 5.8 - dB

Filter-Amplifier Open loop電圧利得 AvFA RLFA = 2kΩ⁽¹⁾ - 75 - dB

Filter-Amplifier 利得帯域幅積 GBPFA RLFA = 2kΩ⁽¹⁾ - 1 - MHz

Filter-Amplifier 位相余裕 FA RLFA = 2kΩ⁽¹⁾ - 75 - deg

電圧利得 GV VIN = 10mVrms 37.3 38.3 39.3 dB 周波数特性 ΔGf f = 1kHz to 10kHz −0.5 0.0 0.5 dB 入力換算雑音電圧 VNI Weighted-A - −112 - dBV 全高調波歪率 THD VIN = 10mVrms, BW = 400Hz to 30kHz - 0.1 0.5 % 最大出力電圧 VOM THD = 3%, IVREG = 300μA 1.5 - - Vrms リップル除去比 RR VRIPPLE = 0.5Vrms 25 30 - dB レギュレータ特性 (指定なき場合は、No signal)

出力電圧 VVREG No load - 1.6 - V

出力電流 IVREG - 300 500 μA

フィルタ抵抗 RFILTER 0.8 1.1 1.4 kΩ

(1)Filter-Amplifier の全負荷抵抗

NJU72097

- 5 - Ver.1.0

www.njr.co.jp

■ 熱特性

パッケージ 記号 値 単位

ジャンクション - 周囲雰囲気間

θja

2-Layer

°C/W

TVSP10 266 ⁽¹⁾

(1) 2-Layer: 基板実装時 76.2 mm × 114.3 mm × 1.6 mm (2層 FR-4)でEIA/JEDEC 準拠による｡

■ 消費電力-周囲温度特性例

0 100 200 300 400 500 600

-50 -25 0 25 50 75 100 125 150 PowerDissipationPD[mW]

Ambient Temperature [°C]

TVSP10 Power Dissipation vs. Temperature

Topr= -40°C to 105°C, Tj= 150°C

On 2-Layer board

NJU72097

- 6 - Ver.1.0

www.njr.co.jp

■ テスト回路図

■ 応用回路図

V_S

R_L LINE OUT

GND PREIN

VREG

LINEFB ROM

Filter Amplifier Line Amplifier Pre-Amplifier

REG

VREF VREF

FAFB FAOUT PREOUT

VDD

+9±3dB

A

V

0.22uF 47kΩ 0.6V

S2

S1 V_VREG I_VREG V

V_OUT I_DD

680Ω

C_INF 1µF

R_INF

6.2kΩ R_FBF 6.2kΩ C_INL

1µF R_INL

6.2kΩ R_FBL 180kΩ R_D 27kΩ V_IN

C_VREF VREF

PROG

V_S

R_L LINE OUT

GND PREIN

VREG

Signal

ECM Capsule

LINEFB ROM

PROG

Filter Amplifier Line Amplifier Pre-Amplifier

REG

Filter

VREF VREF

FAFB FAOUT PREOUT

VDD

+9±3dB

C_INL

R_INL R_FBL

R_D R_VREG

C_VREG

C_VREF VREF

NJU72097

- 7 - Ver.1.0

www.njr.co.jp

■ シリアル制御部

注意) 指定外のデータを送信すると誤動作の原因となります。

シリアルBUSフォーマット 1byte コマンド

MSB LSB

P A Control Address E

3bit 1bit 8bit 2bit 2byte コマンド

MSB LSB MSB LSB

P A Control Address A Data E

3bit 1bit  8bit 1bit 8bit 2bit P: Preamble

A: Acknowledge Bit (ACK) E: End Mark

Control Address

モード Control Address

Hex Contents

MSB LSB

RESET 1 0 0 0 0 0 0 0 80(h) ROM値の再読み込みを行います

READ 1 0 0 0 0 0 0 1 81(h) ^設定値をPROG端子に出力します

TEST 1 0 0 0 0 0 1 0 82(h) ^設定値をRAMへ書き込み、設定します

WRITE 1 0 0 0 0 1 0 0 84(h) ^設定値をROMに書き込みます

コントロールデータテーブル

<RESETモード>

シリアルBUSフォーマットにおけるDataは、不要です。1byteコマンドフォーマットを使用します。

<READモード>

MSB LSB

Data

D7 D6 D5 D4 D3 D2 D1 D0

0 0 0 Setting Data

<TESTモード、WRITEモード>

MSB LSB

Data

D7 D6 D5 D4 D3 D2 D1 D0

Don’t Care Don’t Care Don’t Care GAIN

コントロールデータ初期値

電源投入時、NJU72097はROM値を読み込み設定されます。

ROMへの設定値書き込み前は、ROMのコントロールレジスタ初期値はオール”0”です。

MSB LSB

Data

D7 D6 D5 D4 D3 D2 D1 D0

0 0 0 0 0 0 0 0

NJU72097

- 8 - Ver.1.0

www.njr.co.jp

■ データ説明

GAIN： 5.8dBから12.0dB(0.2dB/step)を符号付5ビットのデータにより制御できます。

MSB LSB Data

D7 D6 D5 D4 D3 D2 D1 D0

Don’t Care Don’t Care Don’t Care GAIN

< GAINデータ >

Data

D4 D3 D2 D1 D0 設定

1 0 0 0 0 +5.8dB

1 0 0 0 1 +6.0dB

1 0 0 1 0 +6.2dB

1 0 0 1 1 +6.4dB

1 0 1 0 0 +6.6dB

1 0 1 0 1 +6.8dB

1 0 1 1 0 +7.0dB

1 0 1 1 1 +7.2dB

1 1 0 0 0 +7.4dB

1 1 0 0 1 +7.6dB

1 1 0 1 0 +7.8dB

1 1 0 1 1 +8.0dB

1 1 1 0 0 +8.2dB

1 1 1 0 1 +8.4dB

1 1 1 1 0 +8.6dB

1 1 1 1 1 +8.8dB

0 0 0 0 0 +9.0dB ^()

0 0 0 0 1 +9.2dB

0 0 0 1 0 +9.4dB

0 0 0 1 1 +9.6dB

0 0 1 0 0 +9.8dB

0 0 1 0 1 +10.0dB

0 0 1 1 0 +10.2dB

0 0 1 1 1 +10.4dB

0 1 0 0 0 +10.6dB

0 1 0 0 1 +10.8dB

0 1 0 1 0 +11.0dB

0 1 0 1 1 +11.2dB

0 1 1 0 0 +11.4dB

0 1 1 0 1 +11.6dB

0 1 1 1 0 +11.8dB

0 1 1 1 1 +12.0dB

()初期設定

NJU72097

- 9 - Ver.1.0

www.njr.co.jp

■ シリアルバス(PROG)制御

NJU72097はPROG端子による単線式シリアルインターフェイスを採用しています。H（High Level）,M(Middle Level),L(Low

Level)の3ステート制御となっており、表１のようにデータ論理値はHとMに割り当てています。

表1 PROG端子の制御論理

制御信号 論理記号

PROG terminal

H Vprog [V] 1

M 1/2 Vprog[V] 0

L 0[V] -

PROG端子書き込み回路例

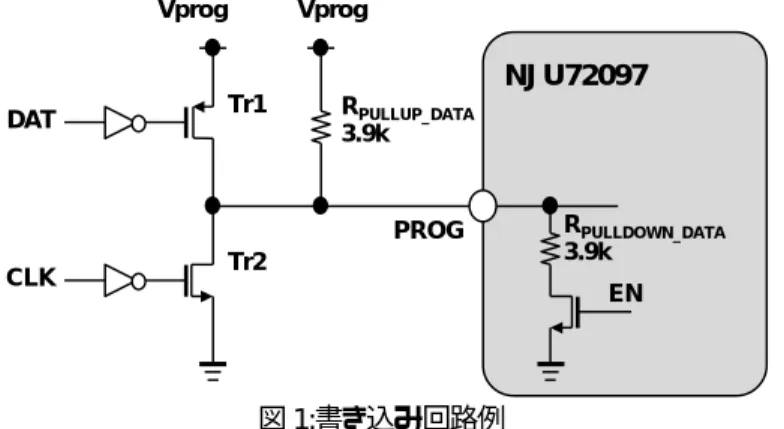

図1は書き込み回路例です。Tr1,Tr2によるバッファによりPROG端子を3ステート制御します。

Tr1よりOTP書き込み電流を供給するとともに、Hi-Z時にはRPULLUP_DATAとRPULLDOWN_DATAによりMレベルを生成し、表2の

ようにCLK,DATによりPROG端子が制御されます。

図1:書き込み回路例

表2 Control Address(C7 to C0)とData(D7 to D0)の制御論理

入力 制御信号

CLK DAT PROG terminal 論理記号

H H H: Vprog [V] 1

H L M: 1/2Vprog [V] 0

L H Prohibit -

L L L: Vprog [V] -

RPULLUP_DATA

3.9kΩ

RPULLDOWN_DATA

3.9kΩ EN NJU72097 DAT

Vprog Vprog

PROG Tr1

CLK Tr2

NJU72097

- 10 - Ver.1.0

www.njr.co.jp

■ シリアルバス(PROG)  タイミング

NJU72097はPROG端子による単線式シリアルインターフェイスを採用しています。Preamble、Acknowledge (ACK)、Control

Address、Data、End Markで構成され、H（High Level）,M(Middle Level),L(Low Level)の3値制御となっています。

図2上部にPROG端子の制御シーケンス図、下部に図１の書き込み回路例を用いた場合のDAT端子、CLK端子のシーケンス 図を示します。

図2:PROG端子制御シーケンス

待機状態

PROG端子 = L(0V) (CLK = L、DAT = L)の状態を2msec以上維持することで、NJU72097は待機状態になります。

Preamble

Hレベルのパルスを3パルス(P0, P1, P2)入力することにより、NJU72097はアクティブ状態となります。すると、図1における 内部回路のENがHとなり、PROG端子電圧が3.9kΩの内部抵抗でプルダウンされます。さらに、A0のタイミングでMレベル パルスを入力することで、PROG端子電圧は、M(約1/2Vprog [V])となります。

PROG端子電圧をMCUにて監視することで、NJU72097の動作状態を確認することができます。もし、エラーが生じた場合、

PROG端子電圧A0は、H(Vprog [V])となります。

Control Address

8bitのControl Address (C7 to C0)を入力することにより、NJU72097を制御します。

さらに、MレベルパルスACK A1を入力することで、PROG端子電圧A1は、M(約1/2Vprog [V])となります。もし、エラーが生 じた場合、PROG端子電圧A1は、H(Vprog [V])となります。

Data

NJU72097の内部レジスタに送信される8bitのシリアルデータ (D7 to D0)です。データ真理値表は表1、表2の通りです。

READモードの場合、PROG端子がMレベルとなる8bitのData (D7 to D0)パルス列を送信し、PROG端子電圧として現れる データ信号を読みだします。図1回路における制御論理と監視信号の関係を下記の表3に示します。

表3 READモードの場合のData(D7 to D0)の制御論理と監視信号

送信データ 読み出しデータ

CLK DAT PROG terminal voltage 論理記号

H L H: Vprog [V] 1

H L M: 1/2Vreg [V] 0

C7 C6 C5 A0

H

M

L

P0 P1 P2 C4 C3 D6 D5 D4 D3 D2 E1

Preamble ACK Control Address ACK Data End Mark

D1 D0

C2 C1 C0 A1 D7 E0

CLK

DAT

NJU72097

- 11 - Ver.1.0

www.njr.co.jp

End Mark

1byteコマンドではコントロールアドレスを送信後、2byte コマンドではDataを送信または受信後、

PROG端子電圧をMCUにて監視することで、通信が終了したことを確認することができます。Mレベルの信号を2パルス(E0, E1)入力することにより、PROG端子電圧はE0の時M(約1/2Vprog [V])、E1の時はH(Vprog [V])となります。もし、エラーが生 じた場合、他の値になります。

■ シリアルバス(PROG)のI/O段の特性

(指定なき場合は、VS = 8V, RL = 680Ω, RINF = RINL = 6.2kΩ, RFBF = 6.2kΩ, RFBL = 180kΩ, RD = 27kΩ, VPROG = 5V, RPULLUP_DATA

= 3.9kΩ, Ta = 25°C)

項        目 記号 最小 標準 最大 単位

High Level入力電圧 VIH 4.5 5.0 5.5 V

OTP書き込み時のHigh Level入力電圧 VIHW 4.8 5.0 5.2 V

Low Level入力電圧 VIL 0.0 - 0.3 V

Middle Level出力電圧 VO 2.25 - 2.75 V

OTP書き込み電流 IWRITE - - 100 mA

■ シリアルバス(PROG)のバス・ラインの特性

(指定なき場合は、VS = 8V, RL = 680Ω, RINF = RINL = 6.2kΩ, RFBF = 6.2kΩ, RFBL = 180kΩ, RD = 27kΩ, VPROG = 5V, RPULLUP_DATA

= 3.9kΩ, Ta = 25°C)

項        目 記号 最小 標準 最大 単位

クロック周波数 fPROG - 50 - kHz

立ち上がり時間 tR - - 1 μsec

OTP書き込み時の立ち上がり時間 tRH - - 300 nsec

立ち下り時間 tF - - 300 nsec

クロックパルス幅 tP 4.7 - 10.5 μsec

OTP書き込み時のHigh Levelクロックパルス幅 tHW 9.5 10.0 10.5 μsec

End MarkとPreamble間のバスフリータイム tBUF 2 - - msec

P1, P2 D7-D0

E1 P0 A0,A1,C7-C0 C7-C0

D7-D0,E0 tR

tF

tBUF

tP

tP tR

tP

tF

tP

tR

t_P tF

tRH

tF

tHW

NJU72097

- 12 - Ver.1.0

www.njr.co.jp

■  アプリケーションノート

1. Vsの電源電圧範囲

Vsの推奨電圧値は次の通りです。

項目 記号 条件 最小 標準 最大 単位

供給電圧 VS - 8 - V

2. 電圧利得 2.1 Pre-Amplifier

G_VP =9 [dB] 2.2 Filter Amplifier

G_VP =20∙Log ൬R_FBF

R_INF൰ [dB] Ex. G_VF =20∙Log ൬6.2k

6.2k൰=0 [dB]

2.3 Line Amplifier

G_VL =20∙Log ൬R_FBL

R_INL൰ [dB] Ex. G_VL =20∙Log ൬180k

6.2k൰ ≈29.3 [dB] V_OUT = V_REF ∙ ൬1 + R_FBL

R_D ൰ [V] Ex. V_OUT =614m∙ ൬1+ 180k

27k൰ ≈ 4.7 [V]

2.4 NJU72097

G_V = G_VP + G_VF + G_VL = G_VP +20∙Log ൬R_FBF R_INF ∙ R_FBL

R_INL൰ [dB]

Ex. G_V =9 +20∙Log൬6.2k 6.2k ∙ 180k

6.2k൰ ≈38.3 [dB]

注意) RVREGは、1.1kΩを使用してください。2.2kΩは使用できません。

LINE OUT

GND

LINEFB ROM

Filter Amplifier Line Amplifier Pre-Amplifier

REG

VREF VREF

FAFB FAOUT

PREOUT

VDD

+9±3dB

680Ω

C_INF 1µF

R_INF 6.2kΩ

R_FBF 6.2kΩ

C_INL 1µF

R_INL 6.2kΩ

R_FBL 180kΩ

R_D 27kΩ C_VREF

VREF

PROG PREIN

VREG

ECM Capsule

R_VREG C_VREG

Signal V_S

R_L

I_RF 22µF 1.1kΩ

0.22µF

8V

NJU72097

- 13 - Ver.1.0

www.njr.co.jp

Vs=8V

GND V_VREG=1.6V Output Voltage Range: Vo

V_Lsat V_Hsat

V_OUT 3. 出力電圧幅

3.1 最小ハイサイド飽和電圧 VHsat

I_RF = V_OUT

R_FBL + R_D ⋯ Current for feedback resistor R_FBL, R_D Ex. I_RF = 4.7

180k +27k ≈23 [μA] V_Hsat = (I_DD2 + I_RF) ∙ R_L[V]

Ex. V_Hsat = (280μ + 23μ) ∙680≈0.2 [V] 3.2 最小ローサイド飽和電圧 V_Lsat

V_Lsat ≈2.15 [V] (typ.) at T_a =25℃

3.3 出力電圧幅 VO

V_O = V_S - (V_Hsat + V_Lsat) [V]

Ex. V_O =8 - (0.2 +2.15) =5.65 [V_PP] ≈2.0 [Vrms]

図2 出力電圧幅

NJU72097

- 14 - Ver.1.0

www.njr.co.jp

■ 外形寸法図

■ フットパターン

TVSP10

Unit: mm

5 1

6 10

0 . 0 8

0 〜 10ﾟ

0.5±0.1

0.127_{- 0. 03}^{+ 0. 05} 2.9 ±0.1

0.45 ±0.1 0.5

0.2 ±0.05

0.05 M ⁰

.1±0.050.75±0.1 1.0max

2.8±0.1 4.0±0.2

1.0

0.23 0.5

2.0

3.5

NJU72097

- 15 - Ver.1.0

www.njr.co.jp

■ 包装仕様 テーピング寸法

Fe e d d ir e c ti o n

B

A

W1

P 2 P 0

P1 φ D0

EF W

T

φ D1 T2

SYMBOL A B D0 D1 E F P0 P1 P2 T T2

W W1

DIMENSION 4.4 3.2 1.5 1.5 1.75±0.1 5.5±0.05 4.0±0.1 8.0±0.1 2.0±0.05 0.3±0.05 1.75 (MAX.) 12.0±0.3

9.5

REMARKS BOTTOM DIMENSION BOTTOM DIMENSION

THICKNESS 0.1max

+0.1 0 +0.1

0

リール寸法

A

W 1

E

C D

W

B

SYMBOL A B C D E W W1

DIMENSION φ254±2 φ100±1 φ 13±0.2 φ 21±0.8 2±0.5 13.5±0.5 2.0±0.2

テーピング状態

Feed direction

Sealing with covering tape

Empty tape Devices Empty tape Covering tape

more than 20pitch 2000pcs/reel more than 20pitch reel more than 1round

梱包状態

Label

Put a reel into a box Label

TVSP10

Unit: mm

Insert direction

(TE1)

NJU72097

- 16 - Ver.1.0

www.njr.co.jp

■ 推奨実装方法

リフロー温度プロファイル

■ 改訂履歴

日付 版数 変更内容

2020/12/7 Ver.1.0 新規リリース

a 温度上昇勾配 1 to 4°C/s b 予備加熱温度 150 to 180°C

予備加熱時間 60 to 120s c 温度上昇勾配 1 to 4°C/s d 実装領域A 温度

時間

220°C 60s以内 e 実装領域B 温度

時間

230°C 40s以内 f ピーク温度 260°C以下 g 冷却温度勾配 1 to 6°C/s 温度測定点: パッケージ表面

180°C 230°C

a b c

e

g 150°C

260°C

Room Temp.

f

220°C d

NJU72097

- 17 - Ver.1.0

www.njr.co.jp

【注意事項】

１． 当社は、製品の品質、信頼性の向上に努めておりますが、半導体製品はある確率で故障が発生することがあります。当社半 導体製品の故障により結果として、人身事故、火災事故、社会的な損害等を生じさせることのないように、お客様の責任にお いてフェールセーフ設計、冗長設計、延焼対策設計、誤動作防止設計等の安全設計を行い、機器の安全性の確保に十分留 意されますようお願いします。

２． このデータシートの掲載内容の正確さには万全を期しておりますが、掲載内容について何らかの法的な保証を行うものでは ありません。とくに応用回路については、製品の代表的な応用例を説明するためのものです。また、産業財産権その他の権 利の実施権の許諾を伴うものではなく、第三者の権利を侵害しないことを保証するものでもありません。

このデータシートに記載されている商標は、各社に帰属します。

３． このデータシートに掲載されている製品を、特に高度の信頼性が要求される下記の機器にご使用になる場合は、必ず事前に 当社営業窓口までご相談願います。

(ア) 航空宇宙機器 (イ) 海底機器

(ウ) 発電制御機器 (原子力、火力、水力等) (エ) 生命維持に関する医療装置

(オ) 防災 / 防犯装置

(カ) 輸送機器 (飛行機、鉄道、船舶等) (キ) 各種安全装置

４． このデータシートに掲載されている製品の仕様を逸脱した条件でご使用になりますと、製品の劣化、破壊等を招くことがあり ますので、なさらないように願います。仕様を逸脱した条件でご使用になられた結果、人身事故、火災事故、社会的な損害等 を生じた場合、当社は一切その責任を負いません。

５． ガリウムヒ素(GaAs)製品取り扱い上の注意事項 (対象製品:GaAs MMIC、フォトリフレクタ)

上記対象製品は、法令で指定された有害物のガリウムヒ素(GaAs)を使用しております。危険防止のため、製品を焼いたり、

砕いたり、化学処理を行い気体や粉末にしないでください。廃棄する場合は関連法規に従い、一般産業廃棄物や家庭ゴミと は混ぜないでください。

６． このデータシートに掲載されている製品の仕様等は、予告なく変更することがあります。ご使用にあたっては、納入仕様書の 取り交わしが必要です。
