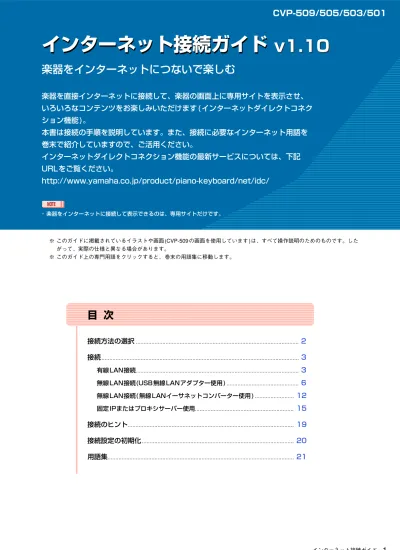

インターネット接続ガイド

v1.10

v1.10

インターネット接続ガイド

楽器をインターネットにつないで楽しむ

楽器を直接インターネットに接続して、楽器の画面上に専用サイトを表示させ、

いろいろなコンテンツをお楽しみいただけます( インターネットダイレクトコネク

ション機能)。

本書は接続の手順を説明しています。また、接続に必要なインターネット用語を

巻末で紹介していますので、ご活用ください。

インターネットダイレクトコネクション機能の最新サービスについては、下記

URLをご覧ください。

http://www.yamaha.co.jp/product/piano-keyboard/net/idc/

･ 楽器をインターネットに接続して表示できるのは、専用サイトだけです。 NOTE ※ このガイドに掲載されているイラストや画面 (CVP-509 の画面を使用しています )は、すべて操作説明のためのものです。した がって、実際の仕様と異なる場合があります。 ※ このガイド上の専門用語をクリックすると、 巻末の用語集に移動します。

目 次

接続方法の選択

...

2

接続

...

3

有線 LAN接続...

3

無線 LAN接続(USB 無線 LANアダプター使用 ) ...

6

無線 LAN接続( 無線 LANイーサネットコンバーター使用 ) ...

12

固定 IPまたはプロキシサーバー使用...

15

接続のヒント

...

19

接続設定の初期化

...

20

用語集

...

21

･ ブロードバンドルーターやルーター機能付きモデムなどの設定は、楽器上では行なえません。楽器を接続する前にコンピューターで設定してくださ い。 ･ 楽器はPPPoE通信に対応していないため、ルーター機能の付いていないモデムに直接接続することはできません。 ･ ダイヤルアップ、ISDN回線では利用できません。 インターネットの契約内容によっては、接続できる機器(コンピューターや楽器など )の台数に制限があります。契約 内容をプロバイダーにご確認ください。 下記のイラストを参考に、ご家庭の接続環境に合った接続方法をお選びください。 NOTE ルーター インターネット ルーター機能付き アクセスポイント 有線LAN接続 USB 無線LAN アダプター プロバイダー モデム 無線LANイーサネット コンバーター 無線 LAN接続 LANケーブル 接続のための操作方法は3ページです。 接続のための操作方法は6ページです。 接続のための操作方法は12ページです。 電波が届く距離は、10 ∼20m 程度です。電波が弱いと、Web ページの読み込みが遅くなった り、接続が不安定になったりし ます。また、障害物があると、 電波が楽器に届かない場合もあ ります。 固定 IP またはプロキシサーバーを使用して接続する場合の操作方法は、15 ページをご覧ください。 ADSL、光ファイバー、 ケーブルテレビなど ※ルーター機能が付いて いるモデムもあります。 ・比較的安価です。 ・電源供給は不要です。 ・セキュリティが強度なWPA2 などのセキュリ ティ方式を設定できます。 ・下記のURLで動作確認済みアダプターのリス トを確認できます。 http://www.yamaha.co.jp/product/ piano-keyboard/usb/ ・セキュリティが強度なWPA2 などのセキュリ ティ方式を設定できます。 ・複数台のインターネット機器を無線化するこ とが可能です。 ・下記のURLで動作確認済みコンバーターのリ ストを確認できます。 http://www.yamaha.co.jp/product/ piano-keyboard/usb/ インターネット で通信を行なう ためには、あら かじめプロバイ ダーと契約をし ておく必要があ ります。 LAN 端子 USB TO DEVICE 端子 LAN 端子

1

機器を接続します

楽器の電源をオフにしたあと、下記のイラストのとおりに接続します。接続が終わったら、楽器の電源をオ ンにします。 ･ 楽器の[LAN]端子の位置は、取扱説明書をご覧ください。

2

[インターネット ]ボタンを押します

専用サイトが表示された場合 専用サイトに接続できましたので、インターネットへの接続の設定は必要ありません。専用サイトの操作方法については、 取扱説明書をご覧ください。 ･ 上記(CVP-509 の画面を使用しています)は、2010年 3月 16日現在のサービス内容です。サービス内容は、変更することがあります。 専用サイトが表示されない場合 手順3 へ進んでください。 ご用意いただくもの ･ LANケーブル ･ ルーター ( モデムにルーター機能が付いている場合は不要です) ･ モデム (ADSLモデム、光ネットワークユニット、ケーブルモデム ) ･ ルーターを新たに設置する場合は、はじめにルーターをコンピューターにつないで機能するか確認してください。 NOTE LANケー ブル LAN端子 ルーター モデム インターネット NOTE NOTE 次ページへ

3

[データダイアル ]で「インターネット接続を設定する」を選んで、[エンター ]ボタンで決定しま

す

4

[A]/[B]ボタンで「かんたん設定」を選びます

5

[B]ボタンで「有線 LAN接続」を選んで、[G]ボタンで「次へ」に進みます

6

画面に表示される接続イラストのとおりに機器を接続しているか確認して、[G]ボタンで「次へ」

に進みます

次ページへ

7

[G]ボタンで「接続」を選んで、専用サイトへの接続を確認します

接続の確認を行なうと、設定内容が保存されます。 ･ 保存をせずに電源を切ると、設定した内容は消えてしまいますので、設定や変更をしたあとは必ず保存を行ないます。

8

[G]ボタンで「完了」を選んで、専用サイトへ接続します

専用サイトが表示されたら、インターネットへの接続設定はここで終わりです。 接続できなかった場合は、接続のヒント(19 ページ )をご覧ください。 専用サイトの操作方法については、取扱説明書をご覧ください。 NOTE

1

機器を接続します

楽器の電源をオフにしたあと、下記のイラストのとおりに接続します。接続が終わったら、楽器の電源をオ ンにします。 ･ 楽器の[USB TO DEVICE] 端子の位置は、取扱説明書をご覧ください。

2

[インターネット ]ボタンを押します

3

[データダイアル ]で「インターネット接続を設定する」を選んで、[エンター ]ボタンで決定しま

す

ご用意いただくもの ･ USB無線 LANアダプター 下記の URLで動作確認済みアダプターのリストを確認できます。 http://www.yamaha.co.jp/product/piano-keyboard/usb/ ※リストにあるアダプター以外は使用できません。 ･ ルーター機能付きアクセスポイント( モデムにルーター機能が付いている場合は、ここにルーター機能は不要です) ･ モデム (ADSLモデム、光ネットワークユニット、ケーブルモデム ) ･ ルーター機能付きアクセスポイントの設定内容の確認や変更については、使用するアクセスポイントの取扱説明書をお読みくださ い。 ･ ルーターを新たに設置する場合は、はじめにルーターをコンピューターにつないで機能するか確認してください。

無線LAN 接続(USB無線LAN アダプター使用)

NOTE USB無線LAN アダプター [USB TO DEVICE]端子 ルーター機能付き アクセスポイント モデム インターネット 電波が届く距離は 10∼ 20m程度です。 障害物があると、電波が届かないこと もあります。 NOTE 次ページへ

4

[A]/[B]ボタンで「かんたん設定」を選びます

5

[C]ボタンで「無線 LAN環境 (USB-LAN アダプター使用)」を選んで、[G]ボタンで「次へ」に進

みます

6

画面に表示される接続イラストのとおりに機器を接続しているか確認し、[G]ボタンで「次へ」に

進みます

次ページへ

7

[B]/[C]ボタンで

ワイヤレスネットワーク

の設定方法を選びます

WPS(プッシュボタン )で設定する場合

ルーター機能付きアクセスポイントのWPS ボタンを押すだけでネットワークを設定できます。セキュリティは自動的に設 定されますので、キー入力などの設定も不要です。

お使いのUSB無線 LANアダプターとルーター機能付きアクセスポイントが、WPSに対応している必要があります。USB無線 LANアダプ ターがWPS に対応しているかは、6ページ「ご用意いただくもの」の URLでご確認ください。 [B]ボタンで「WPS( プッシュボタン )で設定」を選んで、[G] ボタンで「次へ」に進みます。 手順8 へ進んでください。 ワイヤレスネットワークを検索して設定する場合 楽器近くにあるアクセスポイント一覧が表示されますので、お使いになるアクセスポイントを選択してネットワークを設 定できます。SSID、チャンネル、およびセキュリティ方式は自動的に取得されます。セキュリティが設定されている場合 はキーを入力します。 [C]ボタンで「ワイヤレスネットワークを検索して設定」を選んで、 [G]ボタンで「次へ」に進みます。 手順9 へ進んでください。 NOTE 次ページへ

8

[F]ボタンで「YES」を選んで、2分以内にルーター機能付きアクセスポイントの WPSボタンを

押してください

ルーター機能付きアクセスポイントの操作方法については、お使いのアクセスポイントの取扱説明書をお読 みください。 手順13 へ進んでください。

9

[データダイアル ]でお使いのアクセスポイントを選択し、[G]ボタンで「次へ」に進みます

アクセスポイントのSSID、チャンネル、およびセキュリティ方式は自動的に取得されています。セキュリ ティが設定されているアクセスポイントには鍵アイコン「 」が表示されます。設定は、ルーター機能付き アクセスポイントの内容と同じにしてください。 ･ ルーター機能付きアクセスポイントの設定内容の確認や変更については、お使いのアクセスポイントの取扱説明書をお読みください。 鍵アイコン「 」あり お使いのルーター機能付きアクセスポイントはセキュリティが設定されていますので、手順 10に進み、キーを入力してく ださい。 鍵アイコンなし お使いのルーター機能付きアクセスポイントにセキュリティは設定されていませんので、無線 LANの設定はここで終わり です。11ページの手順 13 へ進みます。アクセスポイントにセキュリティを設定したい場合には、お使いのルーター機能 付きアクセスポイントの設定を変更し、あらためて楽器の無線LAN 接続の設定をしてください。 NOTE 強 中 弱 ご使用のUSB無線 LANアダプター によっては、電波強度が表示されな いことがあります。 電波強度 次ページへ

10

[D]ボタンで「キー」を選んで、文字入力画面を表示します

11

キーを入力します

文字の入力方法については、取扱説明書をご覧ください。 入力をキャンセルするには、[8▼]「CANCEL」ボタンを押します。

12

[G]ボタンで「次へ」を選んで、入力した文字を確定します

入力した文字は「*」で表示されます。 設定した内容はメモをしておくと便利です。 アクセスポイント SSID チャンネル セキュリティ設定 する しない セキュリティ方式 − キー − 次ページへ

13

[G]ボタンで「接続」を選んで、専用サイトへの接続を確認します

接続の確認を行なうと、設定内容が保存されます。 ･ 保存をせずに電源を切ると、設定した内容は消えてしまいますので、設定や変更をしたあとは必ず保存を行ないます。

14

[G]ボタンで「完了」を選んで、専用サイトへ接続します

専用サイトが表示されたら、インターネットへの接続設定はここで終わりです。 接続できなかった場合は、接続のヒント(19 ページ )をご覧ください。 専用サイトの操作方法については、取扱説明書をご覧ください。 NOTE

1

機器を接続します

楽器の電源をオフにしたあと、下記のイラストのとおりに接続します。接続が終わったら、楽器の電源をオ ンにします。 ･ 楽器の[LAN]端子の位置は、取扱説明書をご覧ください。

2

[インターネット ]ボタンを押します

ご用意いただくもの ･ LANケーブル ･ 無線 LANイーサネットコンバーター 下記の URLで動作確認済みコンバーターのリストを確認できます。 http://www.yamaha.co.jp/product/piano-keyboard/usb/ ･ ルーター機能付きアクセスポイント( モデムにルーター機能が付いている場合は、ここにルーター機能は不要です) ･ モデム (ADSLモデム、光ネットワークユニット、ケーブルモデム ) ･ 無線LANイーサネットコンバーターは、コンセントに接続する必要があります。コンバーターの設定方法については、使用するコ ンバーターの取扱説明書をお読みください。 ･ ルーター機能付きアクセスポイントの設定内容の確認や変更については、使用するアクセスポイントの取扱説明書をお読みくださ い。 ･ ルーターを新たに設置する場合は、はじめにルーターをコンピューターにつないで機能するか確認してください。

無線LAN 接続(無線LANイーサネットコンバーター使用)

NOTE LANケー ブル LAN 端子 ルーター機能付き アクセスポイント モデム インターネット 無線LAN イーサネット コンバーター 電波が届く距離は 10∼ 20m程度 です。障害物があると、電波が 届かないこともあります。 NOTE 次ページへ

専用サイトが表示された場合 専用サイトに接続できましたので、インターネットへの接続の設定は必要ありません。専用サイトの操作方法については、 取扱説明書をご覧ください。 ･ 上記(CVP-509 の画面を使用しています)は、2010年 3月 16日現在のサービス内容です。サービス内容は、変更することがあります。 専用サイトが表示されない場合 手順3 へ進んでください。

3

[データダイアル ]で「インターネット接続を設定する」を選んで、[エンター ]ボタンで決定しま

す

4

[A]/[B]ボタンで「かんたん設定」を選びます

NOTE 次ページへ

5

[D]ボタンで「無線 LAN 環境( イーサネットコンバーター使用)」を選んで、[G] ボタンで「次へ」

に進みます

6

画面に表示される接続イラストのとおりに機器を接続しているか確認して、[G]ボタンで「次へ」

に進みます

7

[G]ボタンで「接続」を選んで、専用サイトへの接続を確認します

接続の確認を行なうと、設定内容が保存されます。 ･ 保存をせずに電源を切ると、設定した内容は消えてしまいますので、設定や変更をしたあとは必ず保存を行ないます。

8

[G]ボタンで「完了」を選んで、専用サイトへ接続します

専用サイトが表示されたら、インターネットへの接続設定はここで終わりです。 接続できなかった場合は、接続のヒント(19 ページ )をご覧ください。 専用サイトの操作方法については、取扱説明書をご覧ください。 NOTE

この設定を行なうには、ネットワーク設定に関する詳しい知識が必要な場合があります。

1

楽器の電源をオンにして、[インターネット ]ボタンを押します

2

[データダイアル]で「インターネット接続を設定する」を選んで、[エンター ]ボタンで決定します

3

[C]ボタンで「詳細設定」を選びます

4

タブ切替[

<

_][

>

_{]ボタンで、設定画面を選びます}

固定IP またはプロキシサーバー使用

次ページへ

5

[A]∼[J]ボタンで、設定項目を選びます

各設定項目についての詳細は、18ページをご覧ください。

6

項目の内容を設定します

リスト形式の設定方法 [2▲▼ ]/[3 ▲▼] ボタンで内容を選択し、[4 ▲▼](OK)ボタンで決定します。 文字入力の設定方法 値を入力し、[8▲ ](OK)ボタンで決定します。 文字の入力方法については、取扱説明書をご覧ください。 次ページへ

7

[7▲▼]ボタンで「OK」を選びます

8

[G]ボタンで「YES」を選んで、設定を保存します

･ 保存をせずに電源を切ると、設定した内容は消えてしまいますので、設定や変更をしたあとは必ず保存を行ないます。

9

機器を接続します

楽器の電源をオフにしたあと、機器を接続します。接続が終わったら、楽器の電源をオンにします。

10

[インターネット ]ボタンを押して、専用サイトへ接続します

専用サイトが表示されたら、インターネットへの接続設定はここで終わりです。 接続できなかった場合は、接続のヒント(19 ページ )をご覧ください。 専用サイトの操作方法については、取扱説明書をご覧ください。 NOTE

設定項目

IP 情報

プロキシサーバー

無線 LAN

DHCP DHCP を使用する/使用する (DNS 手動設定)/ 使用しないの設定。 IPアドレス/サブネットマスク/ ゲートウェイ IP アドレス/サブネットマスク /ゲートウェイの設定。これらの設定は、DHCP を「使用しない」 の状態で設定する。 DNSサーバー1/2 DHCP を「使用する(DNS を手動設定 )」/「使用しない」の状態で設定する。 プロキシサーバー /プロキシポート プロキシサーバーの名前やポート番号の設定。 SSID SSID の設定。 チャンネル チャンネルの設定。 セキュリティ セキュリティ方式の設定。

(セキュリティ設定 )なし /WEP/WPA-PSK (TKIP)/WPA-PSK (AES)/WPA2-PSK (TKIP)/ WPA2-PSK(AES)

キー 上記で「(セキュリティ設定 )なし」以外を選んだ場合に、キーを入力する。

1

[G]ボタンで「接続のヒント」を選びます

2

[データダイアル ]でヒント (詳細 )を選択し、[エンター ]ボタンでヒントの詳細を確認します

3

表示されたヒントを参考に問題を解決します

エラーコード 各エラーコードの内容につい ては、下記 URLをご覧くだ さい。 http://www.yamaha.co.jp/ product/piano-keyboard/ net/idc/cvp/ troubleshoot01.html [データダイアル ]でリンクを 選択し、[エンター ]ボタンで 選択すると、用語解説を確認 できます。 Checkマークが表示されてい る箇所を確認してください。

2

[データダイアル ]で「インターネット接続を設定する」を選んで、[エンター ]ボタンで決定します

3

[E]ボタンで「設定初期化」を選びます

4

[G]ボタンで「YES」を選んで初期化します

注意

ます。 アクセスポイントのセキュリ ティ設定 セキュリティのため、アクセスポイントの通信内容を第三者に分からないようにする方法です。 インターネット コンピューター間の通信規格にもとづいて、世界中のコンピューターや携帯電話などを接続した巨大なネット ワークです。 ゲートウェイ ネットワーク上の通信規格が異なるデータを、相互に変換するシステムです。 サーバー ある特定のサービスを提供するシステムやコンピューターです。 サイト 正式には「ウェブサイト」という、ひとまとまりに公開されているウェブページ群です。たとえば、“http:// www.yamaha.co.jp/”で始まるウェブページを「ヤマハのサイト」と呼びます。 サブネットマスク 大規模なネットワークを分割するためのしくみです。 ブロードバンド 大容量のデータを高速に通信できるインターネット接続サービスです。ADSL、光ファイバーなどがあります。 プロキシサーバー 学校や企業などで、通信量の軽減やセキュリティのためにインターネットの間で通信を中継するコンピューター です。 プロキシポート プロキシサービスが使用するポート番号です。 プロバイダー インターネット接続サービスを提供する通信事業者です。インターネットに接続するには、プロバイダーと契約 する必要があります。 無線LAN ケーブルを使わず、無線通信でデータの送受信をする LANです。 無線LANイーサネットコン バーター LAN端子を搭載したデジタル家電、プリンター、ゲーム機などを無線化するための機器です。 モデム 一般の電話回線とコンピューターをつなぐための装置です。コンピューターから送られてくるデジタル信号を、 電話回線に流す音声信号に変換したり、電話回線を通じて聞こえてくる音声信号をデジタルデータに変換したり します。 リンク ウェブページ上のボタンや文字列に埋め込まれたほかの文章や画像などの位置情報です。リンクのある場所をク リックすると、リンク先へジャンプします。 ルーター ネットワーク間を接続する通信機器です。ご家庭では、インターネットに複数のコンピューターや楽器を接続す る場合に使用します。 ワイヤレスネットワーク 電波を使って信号の送受信を行なう無線ネットワークです。 DHCP コンピューターや楽器をネットワークに接続するときに、IP アドレスなどの必要な情報を自動的に割り当てるた めのしくみです。 DNSサーバー ネットワークに接続されているコンピューターの名前と IP アドレスを対応させるシステムです。 IPアドレス ネットワークに接続された楽器やコンピューターなどに割り当てられる、ネットワーク上の所在を示す番号です。 LAN 同じ建物の中にあるコンピューター同士を専用のケーブルで接続し、データをやりとりするネットワークです。 Local Area Network の略です。

MACアドレス ネットワーク機器を識別するための番号です。 MACアドレスフィルター アクセスポイントに接続できるネットワーク機器を制限するしくみです。MAC アドレスをアクセスポイントに登 録していないと、アクセスポイントに接続できません。 SSID アクセスポイントを識別する名称、または、アクセスポイントに設定されているワイヤレスネットワークの名称 です。 WEP 無線 LANのセキュリティ方式の規格です。

WPA/WPA2 無線 LANのセキュリティ方式の規格です。従来採用されていた WEP方式よりも強固なセキュリティ方式です。 WPS アクセスポイントと無線 LAN機器の WPSボタンを押すだけで、簡単に無線LAN設定できるしくみです。
