Cisco Catalyst 2960-X シリーズ スイッチ データ シート

データ シート

Cisco Catalyst 2960-X シリーズ スイッチ

Cisco

®

Catalyst

®

2960-X シリーズ スイッチは、キャンパスやブランチ アプリケーショ

ンにエンタープライズ クラスのアクセスを提供する、固定構成のスタック可能なギガ

ビット イーサネット スイッチです（図 1）。運用を簡素化して総所有コストを削減するよう

に設計されており、インテリジェント サービスや高度で幅広い Cisco IOS

®

ソフトウェア

機能を使用して、スケーラブルでセキュアな、費用対効果に優れた業務の運用を実現

します。

図 1 Cisco Catalyst 2960-X シリーズ スイッチ ファミリ

製品の特徴

Cisco Catalyst 2960-X スイッチの特徴

●

24 または 48 ギガビット イーサネット ポートとラインレートの転送パフォーマンス

●

ギガビット SFP または 10G SFP+ アップリンク

●

FlexStack Plus により、最大 8 個のスイッチと 80 Gbps のスタック スループットを実現（オプション）

●

PoE+ のサポートと、最大 740 W の PoE バジェット

●

省電力で高度なエネルギー管理機能

●

USB とイーサネット管理インターフェイスによる運用の簡素化

●

統合 NetFlow-Lite によるアプリケーションの可視化とキャパシティ プランニング

●

LAN Base または LAN Lite の Cisco IOS

®

ソフトウェア フィーチャ セット

●

拡張版の制限付きライフタイム ハードウェア保証（E-LLW）で、翌営業日のハードウェア交換が可能に

Cisco Catalyst 2960-XR モデルには、さらに次のような機能があります。

●

現場交換可能なオプションのデュアル電源による電源の復旧性

スイッチのモデルと構成

Catalyst 2960-X スイッチは、1 個の固定電源を搭載しており、Cisco IOS LAN Base または LAN Lite のいずれか

のフィーチャ セットに対応しています。Catalyst 2960-XR スイッチ モデルには、現場交換可能なモジュラ電源が備

わっており、2 つ目の電源にも対応可能です。Catalyst 2960-XR は、Cisco IOS IP Lite フィーチャ セットのみに対

応しています。

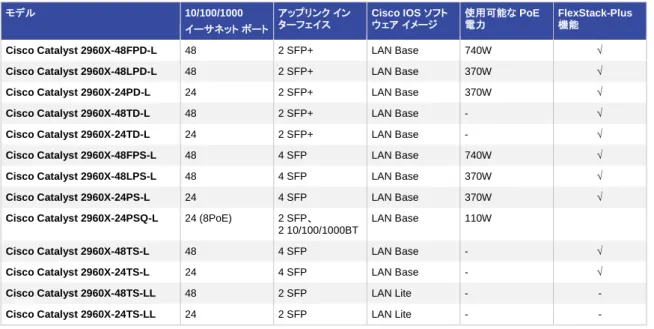

表 1

Cisco Catalyst 2960-X の構成

モデル 10/100/1000 イーサネット ポート アップリンク イン ターフェイス Cisco IOS ソフトウェア イメージ 使用可能な PoE 電力 FlexStack-Plus 機能

Cisco Catalyst 2960X-48FPD-L 48 2 SFP+ LAN Base 740W √ Cisco Catalyst 2960X-48LPD-L 48 2 SFP+ LAN Base 370W √ Cisco Catalyst 2960X-24PD-L 24 2 SFP+ LAN Base 370W √ Cisco Catalyst 2960X-48TD-L 48 2 SFP+ LAN Base - √ Cisco Catalyst 2960X-24TD-L 24 2 SFP+ LAN Base - √ Cisco Catalyst 2960X-48FPS-L 48 4 SFP LAN Base 740W √ Cisco Catalyst 2960X-48LPS-L 48 4 SFP LAN Base 370W √ Cisco Catalyst 2960X-24PS-L 24 4 SFP LAN Base 370W √ Cisco Catalyst 2960X-24PSQ-L 24 (8PoE) 2 SFP、

2 10/100/1000BT

LAN Base 110W

Cisco Catalyst 2960X-48TS-L 48 4 SFP LAN Base - √ Cisco Catalyst 2960X-24TS-L 24 4 SFP LAN Base - √ Cisco Catalyst 2960X-48TS-LL 48 2 SFP LAN Lite - - Cisco Catalyst 2960X-24TS-LL 24 2 SFP LAN Lite - -

表 2

Cisco Catalyst 2960 XR の構成

モデル 10/100/1000 イーサネットポート アップリンクイン ターフェイス Cisco IOS ソフト ウェアイメージ 使用可能な PoE 電力 電源

Cisco Catalyst 2960XR-48FPD-I 48 2 SFP+ IP Lite 740W 1025WAC Cisco Catalyst 2960XR-48LPD-I 48 2 SFP+ IP Lite 370W 640WAC Cisco Catalyst 2960XR-24PD-I 24 2 SFP+ IP Lite 370W 640WAC Cisco Catalyst 2960XR-48TD-I 48 2 SFP+ IP Lite - 250WAC Cisco Catalyst 2960XR-24TD-I 24 2 SFP+ IP Lite - 250WAC Cisco Catalyst 2960XR-48FPS-I 48 4 SFP IP Lite 740W 1025WAC Cisco Catalyst 2960XR-48LPS-I 48 4 SFP IP Lite 370W 640WAC Cisco Catalyst 2960XR-24PS-I 24 4 SFP IP Lite 370W 640WAC Cisco Catalyst 2960XR-48TS-I 48 4 SFP IP Lite - 250WAC Cisco Catalyst 2960XR-24TS-I 24 4 SFP IP Lite - 250WAC

Catalyst 2960-X シリーズ ソフトウェア機能

Catalyst 2960-X シリーズ スイッチはすべて、全 SKU で 1 つのユニバーサル Cisco IOS ソフトウェア イメージを

使用しています。スイッチのモデルに応じて、Cisco IOS イメージが自動的に LAN Lite、LAN Base、IP Lite フィー

チャ セットを構成します。

LAN Lite モデルは、小規模な導入環境の基本要件を満たす、限定された機能と拡張性を提供します。Cisco

Catalyst 2960-X スイッチ ファミリは LAN Base および LAN Lite フィーチャ セットに、Catalyst 2960-XR ファミリ ス

イッチは IP Lite フィーチャ セットに対応しています。

各スイッチ モデルが特定のフィーチャ レベルに結びついているため、LAN Lite の LAN Base へのアップグレード

や、LAN Base の IP Lite へのアップグレードはできません。

LAN Lite、LAN Base、IP Lite フィーチャ セットに含まれる機能の詳細については、Cisco Feature Navigator

（

http://tools.cisco.com/ITDIT/CFN/jsp/index.jsp

）を参照してください。

Cisco Catalyst 2960-XR IP ライトの高パフォーマンス ルーティング

Cisco ハードウェア ルーティング アーキテクチャは、Cisco Catalyst 2960-XR IP-Lite スイッチできわめて高いパ

フォーマンスの IP ルーティングを実現します。

●

基本的な IP ユニキャスト ルーティング プロトコル（スタティック、Routing Information Protocol Version

1 [RIPv1]、RIPv2、および RIPng）：小規模ネットワークのルーティング アプリケーションに対応しています。

●

高度な IP ユニキャスト ルーティング プロトコル（ルーティングされたアクセス向け OSPF）：ロード バランシ

ングおよびスケーラブルな LAN の構築に対応しています。IPv6 ルーティング（OSPFv3）が最大のパフォー

マンスを発揮するためにハードウェアでサポートされています。

●

等コスト ルーティング：スタック全体にわたりレイヤ 3 のロード バランシングと冗長性を促進します。

●

ポリシーベース ルーティング（PBR）：設定されたルーティング プロトコルとは無関係に、フローを簡単にリダ

イレクトできるようにして、高度な制御を可能にします。

●

ホットスタンバイ ルーティング プロトコル（HSRP）と仮想ルータ冗長プロトコル（VRRP）：ルーティングされた

リンク用のダイナミック ロード バランシング機能とフェールオーバー機能を提供します。

●

Protocol Independent Multicast（PIM）：IP マルチキャストをサポートします。PIM-SM（PIM Sparse

Mode）、PIM-DM（PIM Dense Mode）、PIM Sparse/Dense Mode、および SSM（Source Specific

Multicast）などが含まれます。

ネットワーク セキュリティ

Cisco Catalyst 2960-X シリーズ スイッチは、ネットワークへのアクセスを制限して脅威を軽減する、次のようなセ

キュリティ機能を提供します。

●

Cisco TrustSec：SXP を使用して、ネットワーク全体のセキュリティとポリシーの実施を簡素化します。

Cisco TrustSec セキュリティ ソリューションの詳細については、

http://www.cisco.com/jp/go/trustsec/

を参

照してください。

●

包括的な 802.1X 機能：ネットワークへのアクセスを制御します（Flexible Authentication、802.1x モニタ

モード、RADIUS 認可変更など）。

●

IPv6 First-Hop Security：急増する IPv6 デバイス（BYOD デバイスなど）からのレイヤ 2 およびレイヤ 3

ネットワーク アクセスを強化します。不正なルータ アドバタイズメント、アドレス スプーフィング、偽の DHCP

応答などの IPv6 テクノロジーによって生じるリスクに対処します。

●

デバイス センサーおよびデバイス クラシファイア：BYOD デバイスを始めとしたシームレスで多様なデバイ

ス プロファイルの作成が可能になります。また、Cisco Identity Services Engine（ISE）により、アイデンティ

ティ ベースのセキュリティ ポリシーを設定できます。

●

Cisco Trust Anchor Technology（TAT）：IOS イメージの認証を確認することにより、Catalyst 2960-X

の全モデルに対して 1 つのユニバーサル イメージを簡単に配布できます。署名の確認、TAM の検証、ライ

センスの認証を実行することで、ブートアップ時にスイッチでの IOS 整合性チェックを行うことができます。

●

Cisco Threat Defense：ポート セキュリティ、ダイナミック ARP インスペクション、IP ソース ガードなどの機

能が搭載されています。

●

プライベート VLAN：トラフィックをレイヤ 2 で分離し、ブロードキャスト セグメントを非ブロードキャスト マル

チアクセスなどのセグメントに変換することで、共通のセグメント内のホスト間トラフィックを制限できます。こ

の機能は、IP Lite フィーチャ セットのみに対応しています。

◦

プライベート VLAN エッジ：スイッチ ポート間を分離してセキュリティを向上させ、ユーザが他のユーザの

トラフィックをスヌーピングできないようにします。

●

ユニキャスト RPF（Reverse Path Forwarding）：送信元 IP アドレスを持たない IP パケットを廃棄すること

で、ネットワークへの不正またはなりすまし（スプーフされた）IP 送信元アドレスの侵入によって起こる問題を

軽減します。この機能は、IP Lite フィーチャ セットのみに対応しています。

●

マルチドメイン認証：IP Phone と PC を同じスイッチ ポートで認証し、それぞれを適切な音声やデータの

VLAN に配置できます。

●

アクセス コントロール リスト：Pv6 および IPv4 のセキュリティと QoS ACE を実現します。

◦

VLAN ACL：すべての VLAN に適用され、不正なデータ フローが VLAN 内でブリッジングされるのを防

止できます。

◦

ルータ ACL：ルーティングされたインターフェイス上に、コントロールプレーンおよびデータプレーンのトラ

フィックを対象とするセキュリティ ポリシーを定義します。IPv6 ACL を適用して IPv6 トラフィックをフィル

タリングできます。

◦

ポートベースの ACL：レイヤ 2 インターフェイスで個々のスイッチ ポートにセキュリティ ポリシーを適用で

きます。

●

Secure Shell（SSH; セキュア シェル）プロトコル、Kerberos、および Simple Network Management

Protocol Version 3（SNMPv3; 簡易ネットワーク管理プロトコル バージョン 3）は、Telnet および SNMP

セッション時の管理者トラフィックを暗号化してネットワーク セキュリティを提供します。米国の輸出規制によ

り、SSH Protocol、Kerberos、および SNMPv3 の暗号化バージョンには、特殊な暗号ソフトウェア イメージ

が 必要となります。

●

スイッチド ポート アナライザ（SPAN）：双方向データに対応でき、シスコの侵入検知システム（IDS）で侵入

者を検知した際に措置を講じることができます。

●

TACACS+ および RADIUS 認証：スイッチの一元制御を可能にし、不正なユーザが構成を変更することを

制限します。

●

MAC アドレス通知：ユーザのネットワークへの追加またはネットワークからの削除を管理者に通知します。

●

コンソール アクセスへのマルチレベルのセキュリティ：不正なユーザがスイッチ構成を変更することを阻止し

ます。

●

ブリッジ プロトコル データ ユニット（BPDU）ガード：BPDU を受信すると、不測のトポロジ ループを回避する

ために、スパニング ツリー PortFast 対応インターフェイスをシャットダウンします。

●

スパニング ツリー ルート ガード（STRG）：ネットワーク管理者の制御下にないエッジ デバイスが、スパニン

グ ツリー プロトコルのルート ノードになることを防止します。

●

IGMP フィルタリング：非加入者を除外し、同時に使用できるマルチキャスト ストリーム数をポート単位で制

限することによって、マルチキャスト認証を実行できます。

●

ダイナミック VLAN 割り当て：ポートを VLAN に柔軟に割り当てる VLAN メンバシップ ポリシー サーバ クラ

イアントを実装することで提供されます。ダイナミック VLAN によって、IP アドレスを迅速に割り当てることが

できます。

冗長性と復旧性

Cisco Catalyst 2960-X シリーズ スイッチには、冗長性および復旧性に対応するさまざまな機能が備わっているた

め、停止を回避してネットワークの可用性を維持できます。

●

Cross-Stack EtherChannel：Cisco EtherChannel テクノロジーをスタック内の異なるメンバに構成して、

高い復旧性を実現します。

●

Flexlink：100 ミリ秒未満のコンバージェンス時間でリンクの冗長性を提供します。

●

IEEE 802.1s/w 高速スパニング ツリー プロトコル（RSTP）およびマルチ スパニング ツリー プロトコル

た、レイヤ 2 ロード バランシングと分散処理の利点も得られます。スタック接続されたユニットは、単一のス

パニングツリー ノードとして動作します。

●

Per-VLAN Rapid Spanning Tree（PVRST+）：スパニングツリー インスタンスを実装しなくても、VLAN 単

位のスパニングツリー ベースでスパニングツリーを高速に再コンバージェンスできます。

●

Cisco Hot Standby Router Protocol（HSRP）：2960-XR IP-Lite SKU の冗長なフェールセーフ ルーティ

ング トポロジを作成します。

●

スイッチ ポートの自動回復機能（Error Disable）：ネットワーク エラーで無効になったリンクに対して、自動

的に再有効化が試行されます。

●

電源の冗長性：2960-XR モデルではオプションの第 2 電源、2960-X モデルでは外部 RPS を使用できま

す。

高度な QoS

Cisco Catalyst 2960-X シリーズ スイッチは、あらゆるフローの円滑な処理を可能にする、インテリジェントなトラ

フィック管理を提供します。マーキング、分類、およびスケジューリングの柔軟なメカニズムによって、ワイヤスピード

での高性能なデータ、音声、ビデオのトラフィックが実現されます。主な QoS 機能は、次のとおりです。

●

ポートあたり最大 8 つの出力キュー（2960-X に 4 つまたは 2960-XR にスタックした場合）と厳格な優先

キューイングにより、最高の優先度を持つパケットが他のすべてのトラフィックよりも優先的に処理されます。

●

Shaped Round Robin（SRR）スケジューリングと重み付けテール ドロップ（WTD）による輻輳回避

●

フローベースのレート制限と、ポートあたり最大 256 個の集約または個別ポリサー

●

802.1p サービス クラス（CoS）および DiffServ コード ポイント（DSCP）フィールドの分類：送信元と宛先の

IP アドレス、MAC アドレス、またはレイヤ 4 TCP/UDP ポート番号によって、パケット単位でマーキングと再

分類が行われます。

●

クロススタック QoS：2960-X シリーズ スイッチのスタック全体に適用される QoS を設定できます。

●

シスコの CIR（Committed Information Rate; 認定情報レート）機能：8 Kbps 単位で帯域幅を細かく増や

すことができます。

●

レート制限：送信元と宛先の IP アドレスと MAC アドレス、レイヤ 4 TCP/UDP 情報、またはそれらの任意

の組み合わせに基づき、QoS ACL（IP ACL または MAC ACL）、クラス マップ、およびポリシー マップを使

用してレートを制限します。

Cisco FlexStack-Plus

Cisco FlexStack-Plus は、最大 8 個の 2960-X スイッチと、オプションの FlexStack-Plus モジュールをスタックで

きます（

図 2

）。

FlexStack-Plus モジュールはホットスワップ対応のため、FlexStack-Plus スロットを使用して Cisco Catalyst

2960-X や Catalyst 2960-XR に追加できます。スタックに接続されたスイッチは、スタックの Cisco IOS ソフトウェ

ア バージョンに自動的にアップグレードされ、追加で操作することなく、透過的にスタックに参加させることができま

す。

Cisco FlexStack-Plus と Cisco IOS ソフトウェアによって、スタック内のすべてのスイッチが単一のスイッチ ユニッ

トとして機能する本格的なスタック構成が実現します。FlexStack-Plus で、データ プレーンの統一、設定の統一、そ

して単一の IP アドレスによるスイッチ管理が可能になります。この本格的なスタック機能によって、管理が簡素化さ

れるとともに、クロススタック機能（EtherChannel、SPAN、FlexLink など）を使用できるため、総所有コストの削減と

可用性の向上が実現します。

投資保護を実現するため、FlexStack-Plus には FlexStack との下位互換性も備わっています。Cisco Catalyst

2960-X LAN Base スイッチには FlexStack-Plus モジュールも搭載されており、FlexStack モジュールが搭載され

た Catalyst 2960-S や 2960-SF LAN Base スイッチとスタック可能です（

表 5

を参照）。

表 3

FlexStack と FlexStack Plus のサポート状況

2960-XR IP Lite 2960-X LAN Base 2960-S/SF LAN Base

2960-XR IP Lite あり - -

2960-X LAN Base - あり あり

2960-S または 2960-SF LAN Base - あり あり

表 4

FlexStack-Plus の拡張性とパフォーマンス

スタック メンバー スタック帯域幅 スタック制限 Cisco IOS フィーチャ セット

2960-XR IP Lite 80G 8 IOS IP Lite

2960-XLAN Base 80G 8 IOS LAN Base

2960-X LAN Base および 2960-S/SF LAN Base

40G 4 IOS LAN Base

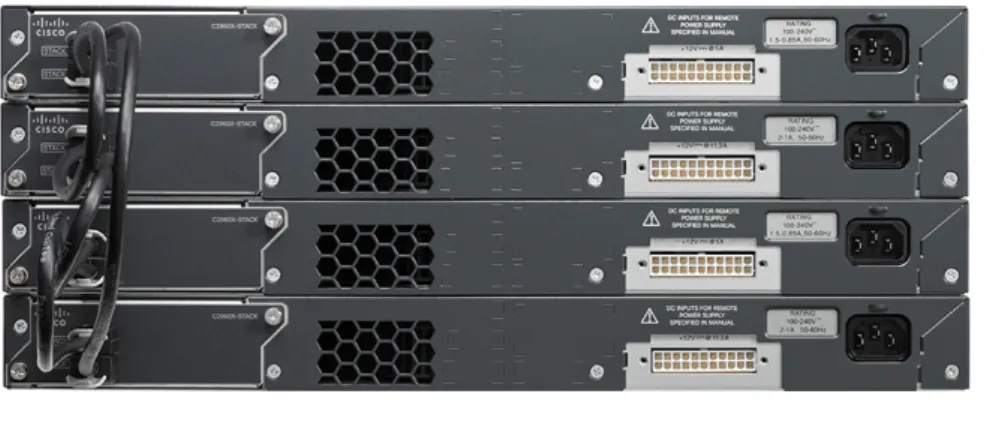

図 2 Cisco FlexStack-Plus スイッチ スタック

電源

Catalyst 2960-X スイッチには、固定電源 1 個とオプションの外部冗長電源（RPS2300）が付属しています。

Cisco Catalyst 2960-XR スイッチは、デュアル冗長電源をサポートしています。Cisco Catalyst 2960-XR には、デ

フォルトで 1 個の電源が付属しています。2 つ目の電源は、スイッチ発注時に、またはスペアとして購入できます。こ

れらの電源には、冷却用の組み込みファンが搭載されています。

以下の表に、これらのスイッチで使用可能な各種電源と PoE 電力を示します。

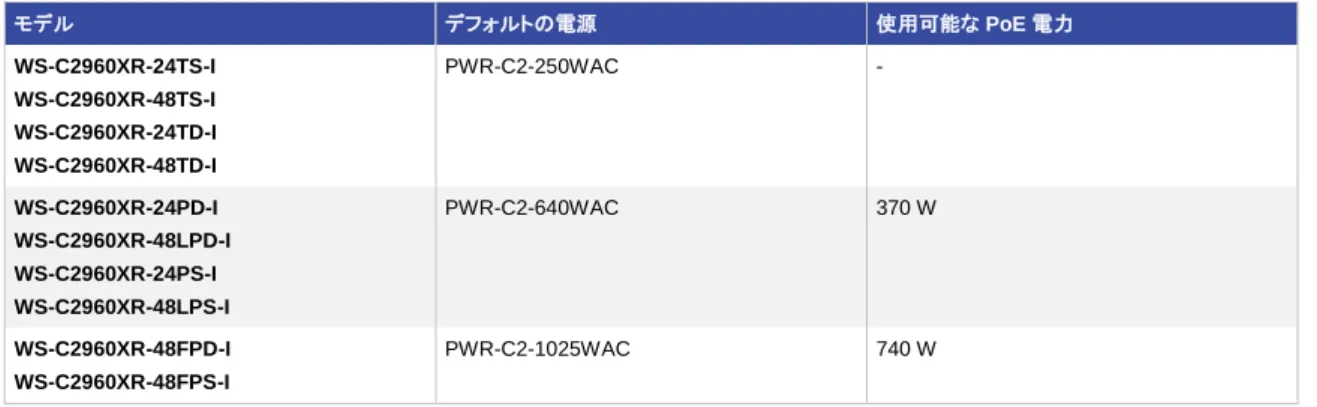

表 5

2960-XR デフォルト電源の構成

モデル デフォルトの電源 使用可能な PoE 電力 WS-C2960XR-24TS-I WS-C2960XR-48TS-I WS-C2960XR-24TD-I WS-C2960XR-48TD-I PWR-C2-250WAC - WS-C2960XR-24PD-I WS-C2960XR-48LPD-I WS-C2960XR-24PS-I WS-C2960XR-48LPS-I PWR-C2-640WAC 370 W WS-C2960XR-48FPD-I WS-C2960XR-48FPS-I PWR-C2-1025WAC 740 W

インテリジェントな Power over Ethernet Plus（PoE+）

Cisco Catalyst 2960-X シリーズ スイッチは、IEEE 802.3af PoE と IEEE 802.3at PoE+（ポートあたり最大 30 W

まで）をサポートしているため、Cisco IP Phone、Cisco Aironet

®

ワイヤレス アクセスポイントなどの標準準拠の

PoE/PoE+ エンド デバイスなどの導入による総所有コストを削減できます。PoE によって PoE 対応デバイス用の

壁面コンセントが不要になるため、通常 IP Phone や WLAN の導入に必要となる電源ケーブルや回路の追加コス

トが排除されます。

Catalyst 2960-X シリーズの PoE 電源割り当てを動的に実行できるほか、電源マッピングを最大 740 W PoE+ の

電源に拡張できます。

2960-XR スイッチの構成には、デュアル冗長電源といった追加のメリットもあります。両方の電源が使用されている

場合、2960-XR が 2 つの電源で負荷を共有できるため、電源は停止しません。

表 6

2960-X PoE および PoE+ 電力容量

スイッチ モデル PoE+（IEEE 802.3at）ポートの最大

数* PoE（IEEE 802.3af）ポートの最大_数* 使用可能な PoE 電力（1 _{つの PS ソース）}

Cisco Catalyst 2960X-48FPD-L 24 ポートで最大 30 W 48 ポートで最大 15.4 W 740 W Cisco Catalyst 2960X-48LPD-L 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960X-24PD-L 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960X-48FPS-L 24 ポートで最大 30 W 48 ポートで最大 15.4 W 740 W Cisco Catalyst 2960X-48LPS-L 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960X-24PS-L 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960X-24PSQ-L 3 ポートで最大 15.4 W 6 ポートで最大 15.4 W 110 W Cisco Catalyst 2960XR-48FPD-I 24 ポートで最大 30 W 48 ポートで最大 15.4 W 740 W Cisco Catalyst 2960XR-48LPD-I 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960XR-24PD-I 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960XR-48FPS-I 24 ポートで最大 30 W 48 ポートで最大 15.4 W 740 W Cisco Catalyst 2960XR-48LPS-I 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W Cisco Catalyst 2960XR-24PS-I 12 ポートで最大 30 W 24 ポートで最大 15.4 W 370 W

*

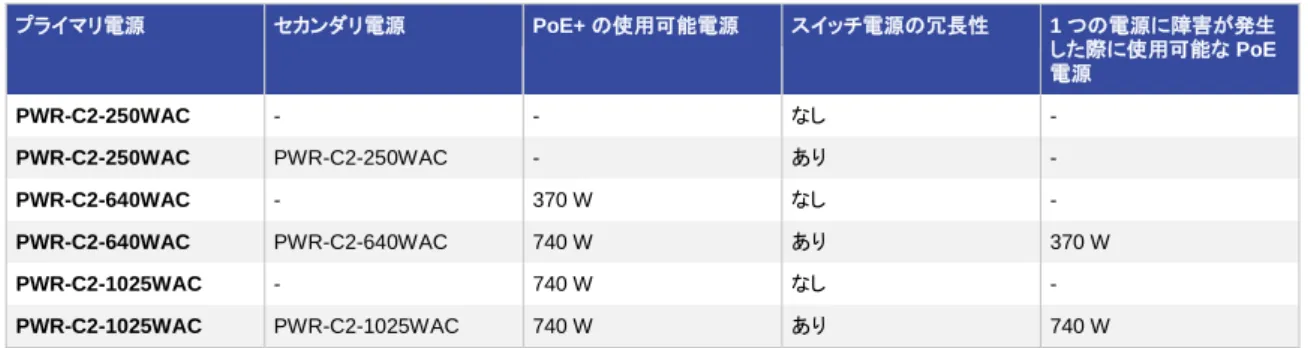

表 7

2960-XR で使用可能な PoE およびスイッチ電源機能と電源の組み合わせ

プライマリ電源 セカンダリ電源 PoE+ の使用可能電源 スイッチ電源の冗長性 1 つの電源に障害が発生 した際に使用可能な PoE 電源 PWR-C2-250WAC - - なし - PWR-C2-250WAC PWR-C2-250WAC - あり - PWR-C2-640WAC - 370 W なし - PWR-C2-640WAC PWR-C2-640WAC 740 W あり 370 W PWR-C2-1025WAC - 740 W なし - PWR-C2-1025WAC PWR-C2-1025WAC 740 W あり 740 W

アプリケーションの可視性

Catalyst 2960-X シリーズ スイッチは、NetFlow Lite をサポートしています。そのため、IT チームがネットワークに

混在するトラフィックを把握し、特定のパケットフロー をキャプチャして記録することによって、異常を検出します。

NetFlow Lite ではトラフィックの柔軟なサンプリングが可能で、NetFlow バージョン 9 形式でフロー データをエクス

ポートし、シスコやサードパーティ コレクタなど幅広い範囲で分析を実行します。

NetFlow Lite は、Catalyst 2960-X、2960-XR LAN Base および IP Lite の全モデルでサポートされています。

Cisco Catalyst SmartOperations

Cisco Catalyst SmartOperations は、LAN の計画、導入、監視、およびトラブルシューティングを簡素化する包括

的な機能セットです。SmartOperations のツールを実装すると、ネットワーク運用にかかる手間と時間が減り、総所

有コスト（TCO）を削減できます。

●

Cisco Smart Install サービス：新しいスイッチをネットワークに接続する際に Cisco IOS ソフトウェアのイ

メージのインストールと設定の自動化を可能にし、最小限のタッチ導入を実現します。これにより、ネットワー

ク管理者が IOS イメージのインストールとアップグレードをリモートで管理できます。

●

Cisco Auto SmartPorts サービス：デバイスがスイッチに接続されると、スイッチポートがそのデバイス タ

イプに対して最適な値に設定されるため、ゼロタッチでのポート ポリシーの設定が実現します。

●

Cisco Auto QoS：QoS を自動設定し、トラフィック タイプに基づいて QoS ポリシーをスイッチで管理できる

ため、ゼロタッチでのトラフィック エンジニアリングが実現します。

●

Cisco Smart Troubleshooting：Smart Call Home など、多様なスイッチ内の診断コマンドやシステム ヘ

ルス チェックを提供します。ライブ ネットワークでのスイッチの Cisco GOLD

®

（Generic Online

Diagnostics）とシスコのオンライン診断により、迅速に障害を予測し、検出できます。

Cisco Catalyst SmartOperations の詳細については、

http://www.cisco.com/web/JP/product/hs/switches/Catalyst_SmartOperations.html

を参照してください。

運用簡素化機能

●

Dynamic Host Configuration Protocol（DHCP）：ブート サーバによって複数のスイッチの DHCP を自

動的に設定できるため、スイッチを容易に展開できます。

●

Stacking Master 構成管理：Cisco FlexStack Plus テクノロジーと組み合わせて使用すると、マスター ス

イッチが新しいソフトウェア バージョンを受け取ったときにすべてのスイッチが自動的にアップグレードされま

す。ソフトウェア バージョンのチェックとアップデートが自動化されるので、すべてのスタック メンバのソフト

ウェア バージョンが常に統一されます。

●

オートネゴシエーション：すべてのポートで半二重または全二重伝送モードが自動的に選択され、帯域幅が

最適化されます。

●

ダイナミック トランキング プロトコル（DTP）：全スイッチ ポートでダイナミック トランクを容易に設定できます。

●

ポート集約プロトコル（PAgP）：Cisco Fast EtherChannel

®

グループまたは Gigabit EtherChannel グルー

プが自動的に作成され、別のスイッチ、ルータ、またはサーバにリンクされます。

●

Link Aggregation Control Protocol（LACP）：IEEE 802.3ad 準拠のデバイスでイーサネット チャネリン

グを作成できます。この機能は、Cisco EtherChannel テクノロジーおよび PAgP に類似しています。

●

Automatic Medium-Dependent Interface crossover（MDIX）：取り付けられたケーブルのタイプ（クロ

スまたはストレート）が不適切な場合は送受信ペアが自動的に調整されます。

●

単方向リンク検出プロトコル（UDLD）：アグレッシブ UDLD と共に機能して、光ファイバ ケーブルの接続ミス

またはポート障害に起因する単一方向リンクを検出し、光ファイバ インターフェイスを無効にすることができ

ます。

●

スイッチング データベース マネージャ（SDM）：展開固有の要件に基づいて、必要な機能に最大限のメモリ

を容易に割り当てることを目的とした、アクセス、ルーティング、および VLAN 展開用のテンプレートです。

●

ローカル プロキシ アドレス解決プロトコル（ARP）：プライベート VLAN エッジと連携し、ブロードキャストを最

小限に抑えて、使用可能な帯域幅を最大限に確保します。

●

VLAN1 の最小化：個別の VLAN トランクにおいて、VLAN1 を無効化できます。

●

Cisco FlexStack-Plus テクノロジーを採用した Smart Multicast：各データ パケットをバックプレーンに一

度だけ伝送することにより、Cisco Catalyst 2960-X シリーズの効率をさらに向上し、ビデオなどのマルチ

キャスト データ ストリームにまでサポート範囲を拡張します。

●

インターネット グループ管理プロトコル（IGMP）スヌーピング：IPv4 と IPv6 MLD v1 および v2 に対応した

スヌーピングにより、マルチキャスト ストリームへのクライアントの参加と離脱を迅速に処理し、広帯域が必

要なビデオ トラフィックを要求者に限定して配信できます。

●

Multicast VLAN Registration（MVR）：マルチキャスト VLAN にマルチキャスト ストリームを継続的に送

信しながら、これらのストリームを加入者 VLAN から切り離すことで、帯域幅とセキュリティを維持できます。

●

ポート単位のブロードキャスト、マルチキャスト、およびユニキャストのストーム制御：端末の障害によって、

システム全体のパフォーマンスが低下することを防ぎます。

●

音声 VLAN：独立した VLAN で音声トラフィックを維持することによってテレフォニーの導入を簡素化し、管

理とトラブルシューティングを容易にします。

●

Cisco VLAN Trunking Protocol（VTP）：すべてのスイッチ間でダイナミック VLAN とダイナミック トランク

の設定がサポートされます。

●

Remote Switch Port Analyzer（RSPAN）：同じネットワーク内の別のスイッチから、レイヤ 2 スイッチ ネッ

トワークのポートをリモート監視できます。

●

組み込みリモート モニタリング（RMON）：ソフトウェア エージェントによって 4 つの RMON グループ（履歴、

統計、アラーム、およびイベント）をサポートすることで、トラフィック管理、モニタリング、および分析を強化し

ます。

●

レイヤ 2 traceroute：パケットが送信元から宛先までたどった物理パスを識別して、トラブルシューティング

を容易にします。

●

Trivial File Transfer Protocol（TFTP）：中央ロケーションからダウンロードすることにより、ソフトウェア

アップグレードの管理コストが削減されます。

●

Network Timing Protocol（NTP）：イントラネットのすべてのスイッチに対して、正確で一貫したタイムスタ

ンプが提供されます。

電源管理

2960-X スイッチには、効果的にエネルギー効率を向上させ、エネルギー管理を行うための、業界をリードするさま

ざまな機能が備わっています。

スイッチ休止モード（SHM）：全 2960-X シリーズ スイッチで使用可能な業界初の機能です。この機能により、夜間

や週末などの営業時間外に、スイッチを超低電力モードに切り替えることができます。2960-X スイッチのスイッチ休

止モードは、EnergyWise 対応管理ソフトウェアを使用してスケジューリングできます。

IEEE 802.3az EEE（Energy Efficient Ethernet）：トラフィック バースト間でアイドリング期間をポートで自動的に

検出して、低電力アイドリング モードにインターフェイスをすばやく切り替えることができるため、電力消費量が削減

されます。

Cisco EnergyWise ポリシー：PoE で電力供給されるエンドポイント、デスクトップやデータセンターの IT 機器、お

よび多様なビル設備の消費電力を制御するのに使用できます。EnergyWise テクノロジーは、すべての Cisco

Catalyst 2960 シリーズ スイッチに搭載されています。

Cisco EnergyWise

™

の詳細については、

http://www.cisco.com/jp/go/energywise/

を参照してください。

ネットワーク管理

Cisco Catalyst 2960-X シリーズ スイッチは、高度な CLI を使用して詳細な設定や管理を実行できます。また、

2960 X シリーズ スイッチは、シスコのネットワーク管理ソリューションのラインナップ全体をサポートしています。

Cisco Prime Infrastructure

Cisco Prime

™

ネットワーク管理ソリューションは、ネットワークの包括的なライフサイクル管理に役立ちます。Cisco

Prime Infrastructure には、シスコ ネットワークの初期管理や日常管理を自動化する使いやすい機能が広範にまと

められています。Cisco Prime が提供するワークフロー方式の設定、モニタリング、トラブルシューティング、レポート、

管理の強力なツール セットには、シスコのハードウェアおよびソフトウェアのプラットフォームに関する知識と運用経

験が統合されています。

Cisco Prime の詳細については、

http://www.cisco.com/jp/go/prime/

を参照してください。

Cisco Network Assistant

Cisco Network Assistant は、小規模から中規模企業（SMB）のネットワーク向けに設計された、PC、タブレット、ス

マートフォンで実行する最大ユーザ数 250 のシスコ ネットワーク管理アプリケーションで、ネットワーク管理や構成

機能を一元管理できます。このアプリケーションには、直観的な GUI もあります。この GUI を通じて、ユーザは、シ

スコのスイッチ、ルータ、アクセス ポイントに次のような共通サービスを簡単に適用できます。

Cisco Network Assistant の詳細については、

http://www.cisco.com/jp/go/cna/

を参照してください。

セキュリティ管理（Security Management）

Cisco Identity Services Engine（ISE） は、2960-X シリーズ スイッチをサポートしており、接続された全デバイス

技術仕様

表 8

Cisco Catalyst 2960-X シリーズのハードウェア

ハードウェア仕様

フラッシュ メモリ 128 MB（LAN Base および IP Lite SKU）、64 MB（LAN Lite SKU）

DRAM 512 MB CPU APM86392 600MHz デュアル コア コンソール ポート USB（タイプ B）、イーサネット（RJ-45） ストレージ インターフェイス USB（タイプ A）、外部フラッシュ ストレージ用 ネットワーク管理インターフェイス 10/100 Mbps イーサネット（RJ-45）

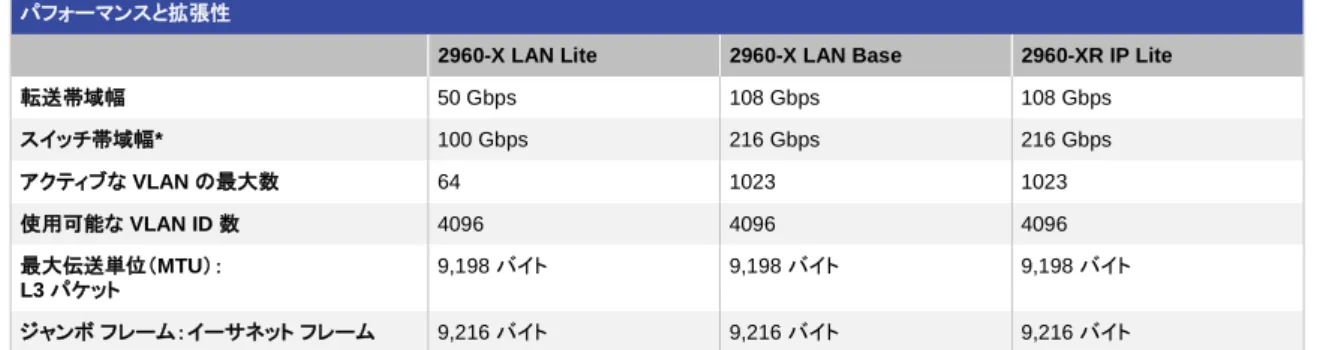

表 9

Cisco Catalyst 2960-X シリーズのパフォーマンス

パフォーマンスと拡張性

2960-X LAN Lite 2960-X LAN Base 2960-XR IP Lite

転送帯域幅 50 Gbps 108 Gbps 108 Gbps スイッチ帯域幅* 100 Gbps 216 Gbps 216 Gbps アクティブな VLAN の最大数 64 1023 1023 使用可能な VLAN ID 数 4096 4096 4096 最大伝送単位（MTU）： L3 パケット 9,198 バイト 9,198 バイト 9,198 バイト ジャンボ フレーム：イーサネット フレーム 9,216 バイト 9,216 バイト 9,216 バイト *

スイッチ帯域幅は全二重容量です。

表 10 Cisco Catalyst 2960-X シリーズの転送パフォーマンス

転送レート：64 バイトの L3 パケット Catalyst 2960 X ファミリ Cisco Catalyst 2960X-48FPD-L 130.9 Mpps Cisco Catalyst 2960X-48LPD-L 130.9 Mpps Cisco Catalyst 2960X-24PD-L 95.2 Mpps Cisco Catalyst 2960X-48TD-L 130.9 Mpps Cisco Catalyst 2960X-24TD-L 95.2 Mpps Cisco Catalyst 2960X-48FPS-L 107.1 Mpps Cisco Catalyst 2960X-48LPS-L 107.1 Mpps Cisco Catalyst 2960X-24PS-L 71.4 Mpps Cisco Catalyst 2960X-24PSQ-L 71.4 Mpps Cisco Catalyst 2960X-48TS-L 107.1 Mpps Cisco Catalyst 2960X-24TS-L 71.4 Mpps Cisco Catalyst 2960X-48TS-LL 104.2 Mpps Cisco Catalyst 2960X-24TS-LL 68.5 Mpps Catalyst 2960-XR ファミリ

Cisco Catalyst 2960XR-48FPD-I 130.9 Mpps

Cisco Catalyst 2960XR-48LPD-I 130.9 Mpps

Cisco Catalyst 2960XR-24PD-I 95.2 Mpps

Cisco Catalyst 2960XR-48TD-I 130.9 Mpps

Cisco Catalyst 2960XR-24TD-I 95.2 Mpps

Cisco Catalyst 2960XR-48FPS-I 107.1 Mpps

Cisco Catalyst 2960XR-48LPS-I 107.1 Mpps

転送レート：64 バイトの L3 パケット

Cisco Catalyst 2960XR-48TS-I 107.1 Mpps

Cisco Catalyst 2960XR-24TS-I 71.4 Mpps

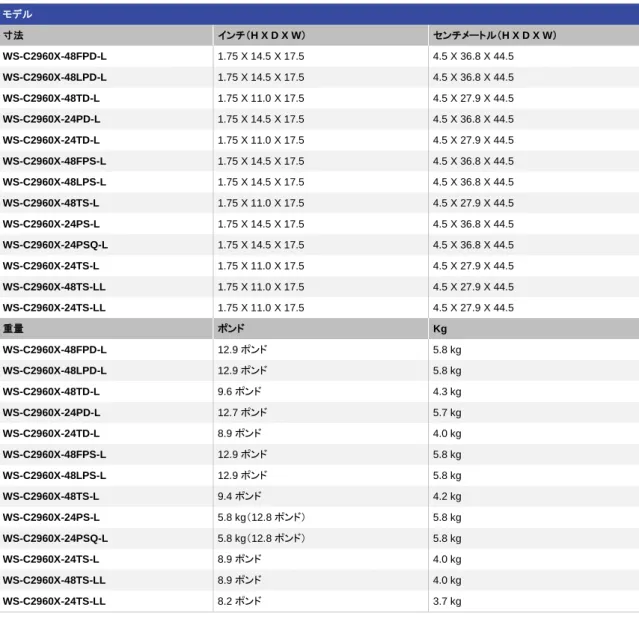

表 11 Cisco Catalyst 2960-X シリーズの機械的仕様

モデル 寸法 インチ（H X D X W） センチメートル（H X D X W） WS-C2960X-48FPD-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-48LPD-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-48TD-L 1.75 X 11.0 X 17.5 4.5 X 27.9 X 44.5 WS-C2960X-24PD-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-24TD-L 1.75 X 11.0 X 17.5 4.5 X 27.9 X 44.5 WS-C2960X-48FPS-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-48LPS-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-48TS-L 1.75 X 11.0 X 17.5 4.5 X 27.9 X 44.5 WS-C2960X-24PS-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-24PSQ-L 1.75 X 14.5 X 17.5 4.5 X 36.8 X 44.5 WS-C2960X-24TS-L 1.75 X 11.0 X 17.5 4.5 X 27.9 X 44.5 WS-C2960X-48TS-LL 1.75 X 11.0 X 17.5 4.5 X 27.9 X 44.5 WS-C2960X-24TS-LL 1.75 X 11.0 X 17.5 4.5 X 27.9 X 44.5 重量 ポンド Kg WS-C2960X-48FPD-L 12.9 ポンド 5.8 kg WS-C2960X-48LPD-L 12.9 ポンド 5.8 kg WS-C2960X-48TD-L 9.6 ポンド 4.3 kg WS-C2960X-24PD-L 12.7 ポンド 5.7 kg WS-C2960X-24TD-L 8.9 ポンド 4.0 kg WS-C2960X-48FPS-L 12.9 ポンド 5.8 kg WS-C2960X-48LPS-L 12.9 ポンド 5.8 kg WS-C2960X-48TS-L 9.4 ポンド 4.2 kg WS-C2960X-24PS-L 5.8 kg（12.8 ポンド） 5.8 kg WS-C2960X-24PSQ-L 5.8 kg（12.8 ポンド） 5.8 kg WS-C2960X-24TS-L 8.9 ポンド 4.0 kg WS-C2960X-48TS-LL 8.9 ポンド 4.0 kg WS-C2960X-24TS-LL 8.2 ポンド 3.7 kg

表 12 Cisco Catalyst 2960-XR シリーズの機械的仕様

モデル 寸法 インチ（H X D X W） センチメートル（H X D X W） WS-C2960XR-48FPD-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-48LPD-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-48TD-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-24PD-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-24TD-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-48FPS-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-48LPS-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-48TS-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-24PS-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 WS-C2960XR-24TS-I 1.75 X 16.0 X 17.5 4.45 X 40.8 X 44.5 重量 ポンド Kg WS-C2960XR-48FPD-I 14.6 6.6 WS-C2960XR-48LPD- 14.0 6.4 WS-C2960XR-48TD-I 13.3 6.1 WS-C2960XR-24PD-I 13.6 6.2 WS-C2960XR-24TD-I 13.0 5.9 WS-C2960XR-48FPS-I 14.7 6.7 WS-C2960XR-48LPS-I 14.2 6.4 WS-C2960XR-48TS-I 13.2 6.0 WS-C2960XR-24PS-I 13.7 6.2 WS-C2960XR-24TS-I 13.0 5.9

表 13 Cisco Catalyst 2960-X シリーズの環境仕様

環境条件 華氏 摂氏 高度 1,500 m（5,000 フィート）までの動作温度 23 °F ～ 113 °F -5 °C ～ 45 °C 高度 3,000 m（10,000 フィート）までの動作温度 23 °F ～ 104 °F -5 °C ～ 40 °C 高度 0 m での短時間の例外使用* 23 °F ～ 131 °F -5 °C ～ 55 °C 高度 1,500 m（5,000 フィート）までの短時間の例外使用* 23 °F ～ 122 °F -5 °C ～ 50 °C 高度 3,000 m（10,000 フィート）までの短時間の例外使用* 23 °F ～ 113 °F -5 °C ～ 45 °C 高度 4,000 m（13,000 フィート）までの短時間の例外使用* 23 °F～ 104 °F -5 °C ～ 40 °C 高度 4,573 m（15,000 フィート）までの保管温度 13 °F～ 158 °F -25 °～ 70 °C フィート M 動作高度 最大 10,000 最大 3,000 保管高度 最大 13,000 最大 4,000 動作相対湿度 10 % ～ 95 %（結露しないこと） 保管相対湿度 10 % ～ 95 %（結露しないこと） 音響ノイズ 測定は ISO 7779 に準拠し、表記は ISO 9296 に準拠します。 周囲温度 25 °C でのバイスタンダ位置で測定した数値です。

環境条件

音圧 音量

モデル LpA（通常） LpAD（最大） LwA（通常） LwAD（最大）

Cisco Catalyst 2960X-48FPD-L Cisco Catalyst 2960X-48LPD-L Cisco Catalyst 2960X-24PD-L 54 dB 57 dB 6.3 B 6.6 B Cisco Catalyst 2960X-48TD-L Cisco Catalyst 2960X-24TD-L 40 dB 43 dB 4.9 B 5.2 B Cisco Catalyst 2960X-48FPS-L Cisco Catalyst 2960X-48LPS-L Cisco Catalyst 2960X-24PS-L 54 dB 57 dB 6.3 B 6.6 B Cisco Catalyst 2960X-24PSQ-L なし なし なし なし Cisco Catalyst 2960X-48TS-L Cisco Catalyst 2960X-24TS-L 45 dB 48 dB 5.4 B 5.7 B Cisco Catalyst 2960X-48TS-LL Cisco Catalyst 2960X-24TS-LL 40 dB 43 dB 4.9 B 5.2 B

Cisco Catalyst 2960XR-48FPD-I 46 dB 48 dB 5.5 B 5.7 B Cisco Catalyst 2960XR-48LPD-I 45 dB 48 dB 5.4 B 5.7 B Cisco Catalyst 2960XR-24PD-I 45 dB 48 dB 5.4 B 5.7 B Cisco Catalyst 2960XR-48TD-I 42 dB 45 dB 5.1 B 5.4 B Cisco Catalyst 2960XR-24TD-I 42 dB 45 dB 5.1 B 5.4 B Cisco Catalyst 2960XR-48FPS-I 46 dB 48 dB 5.5 B 5.7 B Cisco Catalyst 2960XR-48LPS-I 45 dB 48 dB 5.4 B 5.7 B Cisco Catalyst 2960XR-24PS-I 45 dB 48 dB 5.4 B 5.7 B Cisco Catalyst 2960XR-48TS-I 42 dB 45 dB 5.1 B 5.4 B Cisco Catalyst 2960XR-24TS-I 42 dB 45 dB 5.1 B 5.4 B 信頼性の予測 モデル MTBF（時間）** Cisco Catalyst 2960X-48FPD-L 233,370 Cisco Catalyst 2960X-48LPD-L 277,960 Cisco Catalyst 2960X-24PD-L 325,780 Cisco Catalyst 2960X-48TD-L 445,460 Cisco Catalyst 2960X-24TD-L 569,520 Cisco Catalyst 2960X-48FPS-L 232,610 Cisco Catalyst 2960X-48LPS-L 276,870 Cisco Catalyst 2960X-24PS-L 324,280 Cisco Catalyst 2960X-24PSQ-L 462,680 Cisco Catalyst 2960X-48TS-L 442,690 Cisco Catalyst 2960X-24TS-L 564,910 Cisco Catalyst 2960X-48TS-LL 476,560 Cisco Catalyst 2960X-24TS-LL 622,350 Cisco Catalyst 2960X-STACK 17,128,090 Cisco Catalyst 2960XR-48FPD-I 231,590 Cisco Catalyst 2960XR-48LPD-I 275,430 Cisco Catalyst 2960XR-24PD-I 322,740 Cisco Catalyst 2960XR-48TD-I 440,880 Cisco Catalyst 2960XR-24TD-I 561,890 Cisco Catalyst 2960XR-48FPS-I 230,860 Cisco Catalyst 2960XR-48LPS-I 274,380

環境条件

Cisco Catalyst 2960XR-48TS-I 438,130 Cisco Catalyst 2960XR-24TS-I 557,320 Cisco PWR-C2-250WAC 1,000,000 Cisco PWR-C2-640WAC 1,000,000 Cisco PWR-C2-1025WAC 1,000,000 *

1 年間の使用状態が連続 96 時間、または合計 360 時間、または動作回数 15 回を下回る場合に該当。

**

現時点の概算。以後は Telcordia SR-332 Issue 2 方式に基づく。

表 14 コネクタとインターフェイス

コネクタとインターフェイス イーサネット インターフェイス ● 10BASE-T ポート：RJ-45 コネクタ、2 ペア カテゴリ 3、4、または 5 シールドなしツイストペア（UTP）ケーブル ● 100BASE-TX ポート：RJ-45 コネクタ、2 ペア カテゴリ 5 UTP ケーブル ● 1000BASE-T ポート：RJ-45 コネクタ、4 ペア カテゴリ 5 UTP ケーブル ● 1000BASE-T SFP ベース ポート：RJ-45 コネクタ、4 ペア カテゴリ 5 UTP ケーブル SFP および SFP+ インターフェイス サポートされる SFP および SFP+ モジュールの詳細については、トランシーバの互換性マトリクス （http://www.cisco.com/cisco/web/portal/support/docs_listing.html?cid=278426759&locale=ja_JP&itag=prod_comp_infos_list）を参照してく ださい。 インジケータ LED ● ポート単位のステータス：リンク完全性、無効、アクティビティ、スピード、および全二重 ● システム ステータス：システム、RPS、スタック リンク ステータス、リンク二重、PoE、およびリンク速度 スタッキング インターフェイス

Cisco Catalyst 2960-XFlexStack-Plus スタック ケーブル：

● CAB-STK-E-0.5M 全長 0.5 m の FlexStack-Plus スタック ケーブル ● CAB-STK-E-1M 全長 1.0 m の FlexStack-Plus スタック ケーブル ● CAB-STK-E-3M 全長 3.0 m の FlexStack-Plus スタック ケーブル コンソール Cisco Catalyst 2960-X のコンソール ケーブル： ● CAB-CONSOLE-RJ45 の RJ-45 コネクタ付き コンソール ケーブル（183 cm） ● CAB-CONSOLE-USB の USB タイプ A およびミニ B コネクタ付き コンソール ケーブル（183 cm） 電力 ● 内部電源装置は入力電圧 100 ～ 240 V AC のオートレンジ ユニットです。 （PWR-C2-1025WAC を使用したモデルは、入力電圧 115 ～ 240V AC のオートレンジ ユニットです。） ● 付属品の AC 電源コードを使用して、AC 電源コネクタを AC 電源コンセントに接続します。

● Cisco RPS コネクタには、AC 入力から DC 出力をスイッチに供給するオプションの Cisco RPS 2300 を接続できます。 ● 冗長電源システムには Cisco RPS 2300（モデル名 PWR-RPS2300）のみを接続してください。

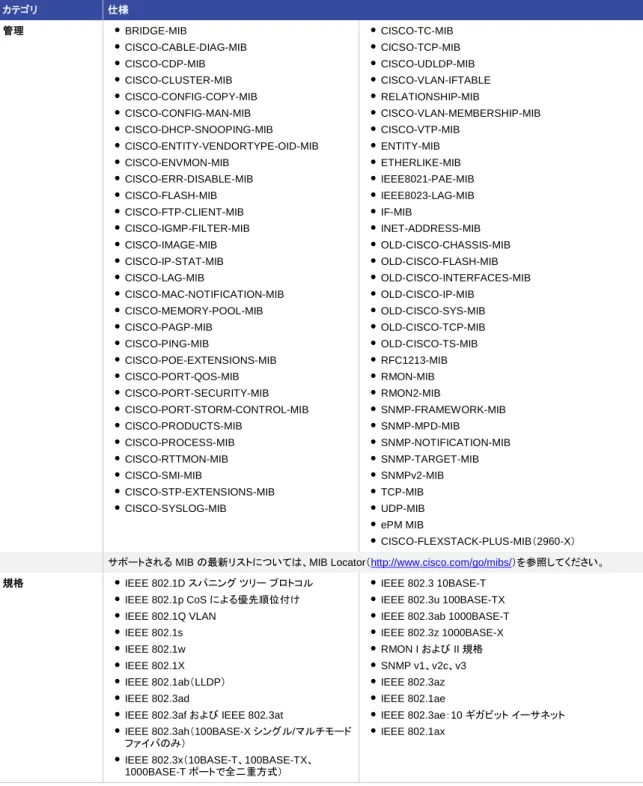

表 15 管理機能および標準のサポート

カテゴリ 仕様 管理 ● BRIDGE-MIB ● CISCO-CABLE-DIAG-MIB ● CISCO-CDP-MIB ● CISCO-CLUSTER-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-CONFIG-MAN-MIB ● CISCO-DHCP-SNOOPING-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-ENVMON-MIB ● CISCO-ERR-DISABLE-MIB ● CISCO-FLASH-MIB ● CISCO-FTP-CLIENT-MIB ● CISCO-IGMP-FILTER-MIB ● CISCO-IMAGE-MIB ● CISCO-IP-STAT-MIB ● CISCO-LAG-MIB ● CISCO-MAC-NOTIFICATION-MIB ● CISCO-MEMORY-POOL-MIB ● CISCO-PAGP-MIB ● CISCO-PING-MIB ● CISCO-POE-EXTENSIONS-MIB ● CISCO-PORT-QOS-MIB ● CISCO-PORT-SECURITY-MIB ● CISCO-PORT-STORM-CONTROL-MIB ● CISCO-PRODUCTS-MIB ● CISCO-PROCESS-MIB ● CISCO-RTTMON-MIB ● CISCO-SMI-MIB ● CISCO-STP-EXTENSIONS-MIB ● CISCO-SYSLOG-MIB ● CISCO-TC-MIB ● CICSO-TCP-MIB ● CISCO-UDLDP-MIB ● CISCO-VLAN-IFTABLE ● RELATIONSHIP-MIB ● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-VTP-MIB ● ENTITY-MIB ● ETHERLIKE-MIB ● IEEE8021-PAE-MIB ● IEEE8023-LAG-MIB ● IF-MIB ● INET-ADDRESS-MIB ● OLD-CISCO-CHASSIS-MIB ● OLD-CISCO-FLASH-MIB ● OLD-CISCO-INTERFACES-MIB ● OLD-CISCO-IP-MIB ● OLD-CISCO-SYS-MIB ● OLD-CISCO-TCP-MIB ● OLD-CISCO-TS-MIB ● RFC1213-MIB ● RMON-MIB ● RMON2-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-MPD-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMPv2-MIB ● TCP-MIB ● UDP-MIB ● ePM MIB ● CISCO-FLEXSTACK-PLUS-MIB（2960-X） サポートされる MIB の最新リストについては、MIB Locator（http://www.cisco.com/go/mibs/）を参照してください。 規格 ● IEEE 802.1D スパニング ツリー プロトコル ● IEEE 802.1p CoS による優先順位付け ● IEEE 802.1Q VLAN ● IEEE 802.1s ● IEEE 802.1w ● IEEE 802.1X ● IEEE 802.1ab（LLDP） ● IEEE 802.3ad

● IEEE 802.3af および IEEE 802.3at

● IEEE 802.3ah（100BASE-X シングル/マルチモード ファイバのみ）

● IEEE 802.3x（10BASE-T、100BASE-TX、 1000BASE-T ポートで全二重方式）

● IEEE 802.3 10BASE-T ● IEEE 802.3u 100BASE-TX ● IEEE 802.3ab 1000BASE-T ● IEEE 802.3z 1000BASE-X ● RMON I および II 規格 ● SNMP v1、v2c、v3 ● IEEE 802.3az ● IEEE 802.1ae ● IEEE 802.3ae：10 ギガビット イーサネット ● IEEE 802.1ax

カテゴリ 仕様 RFC 準拠 ● RFC 768 - UDP ● RFC 783 - TFTP ● RFC 791 - IP ● RFC 792 - ICMP ● RFC 793 - TCP ● RFC 826 - ARP ● RFC 854 - Telnet ● RFC 951 - ブートストラップ プロトコル（BOOTP） ● RFC 959 - FTP ● RFC 1112 - IP マルチキャストおよび IGMP ● RFC 1157 - SNMP v1 ● RFC 1166 - IP アドレス ● RFC 1256 - インターネット制御メッセージ プロトコル （ICMP）ルータ ディスカバリ ● RFC 1305 - NTP ● RFC 1492 - TACACS+ ● RFC 1493 - ブリッジ MIB ● RFC 1542 - BOOTP 拡張 ● RFC 1643 - イーサネット インターフェイス MIB ● RFC 1757 - RMON ● RFC 1901 - SNMP v2C ● RFC 1902-1907 - SNMP v2 ● RFC 1981 - 最大伝送ユニット（MTU）パス ディスカバリ IPv6 ● RFC 2068 - HTTP ● RFC 2131 - DHCP ● RFC 2138 - RADIUS ● RFC 2233 - IF MIB v3 ● RFC 2373 - IPv6 集約アドレス ● RFC 2460 - IPv6 ● RFC 2461 - IPv6 ネイバー探索 ● RFC 2462 - IPv6 自動設定 ● RFC 2463 - ICMP IPv6 ● RFC 2474 - DiffServ による優先制御 ● RFC 2597 - 確認転送（AF） ● RFC 2598 - 緊急転送（EF） ● RFC 2571 - SNMP 管理 ● RFC 3046 - DHCP リレー エージェント情報オプション ● RFC 3376 - IGMP v3 ● RFC 3580 - 802.1X RADIUS

表 16 電圧と定格電力

入力電圧および電流 モデル 電圧（オートレンジング） 電流 周波数

Cisco Catalyst 2960X-48FPD-L 100 ～ 240 VAC 9 ～ 4 A 50 ～ 60 Hz Cisco Catalyst 2960X-48LPD-L 5 ～ 2 A Cisco Catalyst 2960X-24PD-L 5 ～ 2 A Cisco Catalyst 2960X-48TD-L 1 ～ 0.5 A Cisco Catalyst 2960X-24TD-L 1 ～ 0.5 A Cisco Catalyst 2960X-48FPS-L 9 ～ 4 A Cisco Catalyst 2960X-48LPS-L 5 ～ 2 A Cisco Catalyst 2960X-24PS-L 5 ～ 2 A Cisco Catalyst 2960X-24PSQ-L 2 ～ 4 A Cisco Catalyst 2960X-48TS-L 1 ～ 0.5 A Cisco Catalyst 2960X-24TS-L 1 ～ 0.5 A Cisco Catalyst 2960X-48TS-LL 1 ～ 0.5 A Cisco Catalyst 2960X-24TS-LL 1 ～ 0.5 A Cisco Catalyst 2960XR-48FPD-I 115 ～ 240 VAC 10 ～ 5 A

50 ～ 60 Hz Cisco Catalyst 2960XR-48LPD-I

100 ～ 240 VAC

6～ 3 A

Cisco Catalyst 2960XR-24PD-I 6～ 3 A

Cisco Catalyst 2960XR-48TD-I 1 ～ 0.5 A Cisco Catalyst 2960XR-24TD-I 1 ～ 0.5 A Cisco Catalyst 2960XR-48FPS-I 115 ～ 240 VAC 10 ～ 5 A Cisco Catalyst 2960XR-48LPS-I

100 ～ 240 VAC

6～ 3 A

Cisco Catalyst 2960XR-24PS-I 6～ 3 A

Cisco Catalyst 2960XR-48TS-I 1 ～ 0.5 A Cisco Catalyst 2960XR-24TS-I 1 ～ 0.5 A

定格電力

Cisco Catalyst 2960X-48FPD-L 0.89 kVA Cisco Catalyst 2960X-48LPD-L 0.48 kVA Cisco Catalyst 2960X-24PD-L 0.47 kVA Cisco Catalyst 2960X-48TD-L 0.049 kVA Cisco Catalyst 2960X-24TD-L 0.034 kVA Cisco Catalyst 2960X-48FPS-L 0.89 kVA Cisco Catalyst 2960X-48LPS-L 0.49 kVA Cisco Catalyst 2960X-24PS-L 0.49 kVA Cisco Catalyst 2960X-24PSQ-L 0.16 kVA Cisco Catalyst 2960X-48TS-L 0.051 kVA Cisco Catalyst 2960X-24TS-L 0.039 kVA Cisco Catalyst 2960X-48TS-LL 0.46 kVA Cisco Catalyst 2960X-24TS-LL 0.035 kVA Cisco Catalyst 2960XR-48FPD-I 0.89 kVA Cisco Catalyst 2960XR-48LPD-I 0.48 kVA Cisco Catalyst 2960XR-24PD-I 0.46 kVA Cisco Catalyst 2960XR-48TD-I 0.047 kVA Cisco Catalyst 2960XR-24TD-I 0.039 kVA Cisco Catalyst 2960XR-48FPS-I 0.89 kVA Cisco Catalyst 2960XR-48LPS-I 0.47 kVA Cisco Catalyst 2960XR-24PS-I 0.46 kVA Cisco Catalyst 2960XR-48TS-I 0.046 kVA Cisco Catalyst 2960XR-24TS-I 0.038 kVA

DC 入力電圧（RPS 入力） - 2960-X LAN Base スイッチのみ

12 V 53 V

Cisco Catalyst 2960X-48FPD-L 4A 15A

Cisco Catalyst 2960X-48LPD-L 4A 8 A

Cisco Catalyst 2960X-24PD-L 3 A 8 A

Cisco Catalyst 2960X-48TD-L 4A なし

Cisco Catalyst 2960X-24TD-L 3 A なし

Cisco Catalyst 2960X-48FPS-L 4A 15A

Cisco Catalyst 2960X-48LPS-L 4A 8 A Cisco Catalyst 2960X-24PS-L 3 A 8 A Cisco Catalyst 2960X-24PSQ-L なし なし Cisco Catalyst 2960X-48TS-L 5 A なし Cisco Catalyst 2960X-24TS-L 4A なし

注：

電源のワット数は、実際の出力ではなく、その電源から供給可能な最大の出力を示しています。この値は、

設備の容量を計画するときに使用できます。PoE を備えたスイッチでは、電力負荷の大部分がエンド ポイントで消

失するので、冷却性能は実際の消費電力ほど必要ありません。

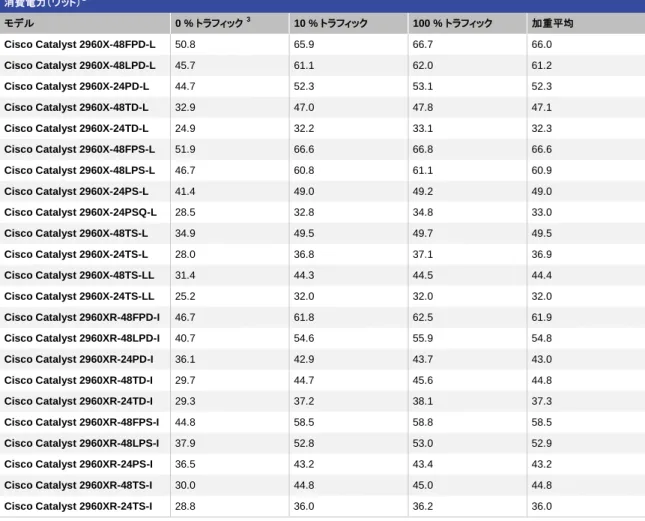

表 17 消費電力

1 消費電力（ワット）2 モデル 0 % トラフィック3 10 % トラフィック 100 % トラフィック 加重平均 Cisco Catalyst 2960X-48FPD-L 50.8 65.9 66.7 66.0 Cisco Catalyst 2960X-48LPD-L 45.7 61.1 62.0 61.2 Cisco Catalyst 2960X-24PD-L 44.7 52.3 53.1 52.3 Cisco Catalyst 2960X-48TD-L 32.9 47.0 47.8 47.1 Cisco Catalyst 2960X-24TD-L 24.9 32.2 33.1 32.3 Cisco Catalyst 2960X-48FPS-L 51.9 66.6 66.8 66.6 Cisco Catalyst 2960X-48LPS-L 46.7 60.8 61.1 60.9 Cisco Catalyst 2960X-24PS-L 41.4 49.0 49.2 49.0 Cisco Catalyst 2960X-24PSQ-L 28.5 32.8 34.8 33.0 Cisco Catalyst 2960X-48TS-L 34.9 49.5 49.7 49.5 Cisco Catalyst 2960X-24TS-L 28.0 36.8 37.1 36.9 Cisco Catalyst 2960X-48TS-LL 31.4 44.3 44.5 44.4 Cisco Catalyst 2960X-24TS-LL 25.2 32.0 32.0 32.0 Cisco Catalyst 2960XR-48FPD-I 46.7 61.8 62.5 61.9 Cisco Catalyst 2960XR-48LPD-I 40.7 54.6 55.9 54.8 Cisco Catalyst 2960XR-24PD-I 36.1 42.9 43.7 43.0 Cisco Catalyst 2960XR-48TD-I 29.7 44.7 45.6 44.8 Cisco Catalyst 2960XR-24TD-I 29.3 37.2 38.1 37.3 Cisco Catalyst 2960XR-48FPS-I 44.8 58.5 58.8 58.5 Cisco Catalyst 2960XR-48LPS-I 37.9 52.8 53.0 52.9 Cisco Catalyst 2960XR-24PS-I 36.5 43.2 43.4 43.2 Cisco Catalyst 2960XR-48TS-I 30.0 44.8 45.0 44.8 Cisco Catalyst 2960XR-24TS-I 28.8 36.0 36.2 36.0

表 18 安全規格と適合規格

仕様 説明

安全性 UL 60950-1 Second Edition

CAN/CSA-C22.2 No. 60950-1 Second Edition EN 60950-1 Second Edition

IEC 60950-1 Second Edition AS/NZS 60950-1

EMC:エミッション 47CFR Part 15（CFR 47）クラス A、 AS/NZS CISPR22 クラス A、 CISPR2 2 クラス A、 EN55022 クラス A、 ICES003 クラス A、 VCCI クラス A、 EN61000-3-2、 EN61000-3-3、 KN22 クラス A、 CNS13438 クラス A、 EMC - イミュニティ EN55024 CISPR24 EN300386 KN24

環境 指令 2011/65/EU などの Reduction of Hazardous Substances（RoHS） 通信 Common Language Equipment Identifier（CLEI）規約

米国政府の認定 USGv6 および IPv6 対応ロゴ

1

_{免責：すべての消費電力の数値は、管理された実験室で測定されたものであり、概算値として提示しています。}

2

ATIS 方式

3

EEE 対応で測定した全トラフィック

シスコの制限付きライフタイム ハードウェア保証（拡張版）

Cisco Catalyst 2960-X シリーズ

スイッチには、拡張版の制限付きライフタイム保証（E-LLW）が付いています。E-LLW には、標準の制限付きライフタイム保証条項に加え、翌営業日ハードウェア交換サービス（可能な場合）と、90

日間の Cisco Technical Assistance Center（TAC）によるサポート（8 X 5）が含まれます。

シスコのソフトウェアに適用される保証を含む 正式な保証条件は、ご購入のシスコ製品に付属する『 Cisco

Information Packet』に記載されています。製品の使用前に、個々の製品に付属する保証条件をよくお読みください。

シスコは、保証の唯一の救済手段として購入代金を払い戻す権利を留保します。保証条項の詳細については、

http://www.cisco.com/go/warranty/

を参照してください。

表 19 保証条件

シスコの制限付きライフタイム ハードウェア保証（拡張版） 対象デバイス Cisco Catalyst 2960-X シリーズの全スイッチに適用されます。 保証期間 シスコまたはシスコの販売代理店から製品を購入されたエンド ユーザが製品を継続的に所有または使用している限 り適用されます。ただし、ファンおよび電源装置の保証は 5 年間に限定されます。 サポート終了ポリシー 製品の製造が中止された場合、シスコの保証サポートは中止の発表から 5 年間に限定されます。 ハードウェアの交換 シスコまたはその代理店は、可能な場合、翌営業日に Cisco Catalyst 2960-X の交換部品を出荷するよう商業上合 理的な努力をします。不可能な場合は、RMA 要求の受領から 10 営業日以内に交換部品を出荷します。実際の配 送期間は、お客様がお住まいの地域によって異なります。 発効日 ハードウェアの保証はお客様への出荷日から発効します（シスコの販売代理店から再販される製品については、シス コからの最初の出荷後 90 日以内）。

TAC サポート シスコは、お客様が購入された Cisco Catalyst 2960-X 製品の出荷日から最大 90 日間、お客様の地域の営業時間 （1 日 8 時間、週 5 日間）に、基本設定、診断、およびデバイスレベルの問題のトラブルシューティングを提供します。 このサポートには、対象デバイスの範囲を超えるソリューションやネットワーク レベルのサポートは含まれません。 Cisco.com へのアクセス Cisco.com へのゲスト アクセスのみが認められます。

ソフトウェア ポリシー

Cisco Catalyst IP Lite、LAN Base、および LAN Lite ソフトウェア フィーチャ セットをお持ちのお客様には、公開仕

様、リリース ノート、および業界標準に対するソフトウェアの適合性を維持するために、メンテナンス アップデートと

不具合修正が提供されます。これはシスコまたはシスコの販売代理店から製品を購入したエンド ユーザが製品を

継続的に所有または使用している期間、または製品の販売終了日から 1 年以内のどちらか短い方の期間提供さ

れます。

このポリシーは、以前のあらゆる保証条件またはソフトウェア使用条件より優先されます。また、このポリシーは予

告なく変更される場合があります。

テクニカル サポートとサービス

表 20 Cisco Catalyst 2960-X シリーズ スイッチに利用できるテクニカル サービス

テクニカル サービス Cisco SMARTnet サービス ● 世界各地から Cisco TAC への 24 時間対応アクセス ● Cisco.com の豊富なナレッジ ベースとツールへの無制限のアクセス ● 翌営業日、8 X 5 X 4、24 X 7 X 4、または 24 X 7 X 2 のアドバンス ハードウェア リプレースメントおよびオンサイトの部品交換と取り付け 1 ● ライセンス対象フィーチャ セット内のオペレーティング システム ソフトウェアの継続的なアップデート 2

● Smart Call Home 対応デバイスでの予防的な診断およびリアルタイムのアラート Cisco Smart Foundation サービス

● 翌営業日のアドバンス ハードウェア リプレースメント（対応可能な場合）

● 営業時間中の SMB TAC へのアクセス（アクセス レベルは地域によって異なります） ● Cisco.com SMB ナレッジ ベースへのアクセス

● Smart Foundation ポータルを介したオンラインのテクニカル リソース ● オペレーティング システム ソフトウェアのバグ修正とパッチ

テクニカル サービス Cisco Smart Care Service

● 中小企業のニーズに合わせたネットワーク レベルのカバレッジ ● シスコのネットワーク基盤、音声、およびセキュリティ テクノロジーの予防的なヘルス チェックと定期的な評価 ● 対象となるシスコ ハードウェアおよびソフトウェアに対する Smart Care ポータルを介したテクニカル サポート ● シスコ オペレーティング システムおよびアプリケーション ソフトウェアのアップデートとアップグレード 2 ● 可能な場合、翌営業日のアドバンス ハードウェア リプレースメント（24 X 7 X 4 のオプションあり）1 Cisco SP Base サービス ● 世界各地から Cisco TAC への 24 時間対応アクセス ● Cisco.com への登録アクセス ● 翌営業日対応、8 X 5 X 4 、24 X 7 X 4、および 24 X 7 X 2 対応の高度なハードウェア交換 （工場への返品オプションあり）1 ● オペレーティング システム ソフトウェアの継続的なアップデート 2

Cisco Focused Technical Support サービス

次の 3 レベルのハイタッチ サービスをご利用いただけます。 ● Cisco High-Touch Operations Management Service ● Cisco High-Touch Technical Support Service ● Cisco High-Touch Engineering Service

すべてのネットワーク機器について、有効な Cisco SMARTnet 契約または SP Base 契約が必要。

1

_{アドバンス ハードウェア リプレースメントは、さまざまなサービス レベルの組み合わせとして提供されます。たとえば、8 X 5 X}

NBD は、週 5 日間（対象地域内の一般的な営業日）、一般的な 8 時間の営業時間に、翌営業日（NBD）の配送を予定して発送

が開始されることを意味します。NBD に対応できない場合は、同日発送が提供されます。制約事項については、各サービスの

詳細な説明をお読みください。

2.

シスコ オペレーティング システムのアップデートには、ライセンス対象のフィーチャ セット内のメンテナンス リリース、マイナー

アップデート、およびメジャー アップデートが含まれます。

発注情報

表 21 Cisco Catalyst 2960-X シリーズ スイッチの発注情報

製品番号 10/100/1000 イー サネット インター フェイス アップリンク イン ターフェイス Cisco IOS ソフト ウェア フィーチャ セット 使用可能な PoE 電力 FlexStack-Plus ス タック WS-C2960X-48FPD-L 48 2 SFP+ LAN Base 740 W オプション WS-C2960X-48LPD-L 48 2 SFP+ LAN Base 370 W オプション WS-C2960X-24PD-L 24 2 SFP+ LAN Base 370 W オプション WS-C2960X-48TD-L 48 2 SFP+ LAN Base - オプション WS-C2960X-24TD-L 24 2 SFP+ LAN Base - オプション WS-C2960X-48FPS-L 48 SFP X 4 LAN Base 740 W オプション WS-C2960X-48LPS-L 48 SFP X 4 LAN Base 370 W オプション WS-C2960X-24PS-L 24 SFP X 4 LAN Base 370 W オプション WS-C2960X-24PSQ-L 24 SFP X 2、 2 10/100/1000BT LAN Base 110 W オプション WS-C2960X-48TS-L 48 SFP X 4 LAN Base - オプション WS-C2960X-24TS-L 24 SFP X 4 LAN Base - オプション WS-C2960X-48TS-LL 48 SFP X 2 LAN Lite - なし WS-C2960X-24TS-LL 24 SFP X 2 LAN Lite - なし

表 22 Cisco Catalyst 2960-XR 構成の発注情報

製品番号 10/100/1000 イーサネット イン ターフェイス アップリンク イン ターフェイス Cisco IOS ソフトウェア フィーチャ セット 使用可能な PoE 電力 第 2 FRU 電源 （オプション） FlexStack-Plus スタック WS-C2960XR-48FPD-I 48 2 SFP+ IP Lite 740 W 1,025 W オプション WS-C2960XR-48LPD-I 48 2 SFP+ IP Lite 370 W 640 W オプション WS-C2960XR-24PD-I 24 2 SFP+ IP Lite 370 W 640 W オプション WS-C2960XR-48TD-I 48 2 SFP+ IP Lite - 250 W（内蔵） オプション
