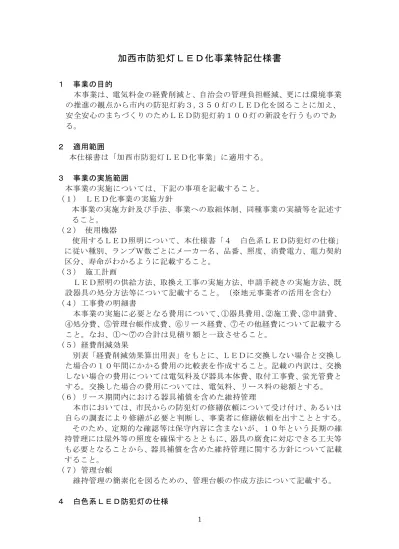

加西市防犯灯ＬＥＤ化事業特記仕様書
１ 事業の目的 本事業は、電気料金の経費削減と、自治会の管理負担軽減、更には環境事業 の推進の観点から市内の防犯灯約３,３５０灯のＬＥＤ化を図ることに加え、 安全安心のまちづくりのためＬＥＤ防犯灯約１００灯の新設を行うものであ る。 ２ 適用範囲 本仕様書は「加西市防犯灯ＬＥＤ化事業」に適用する。 ３ 事業の実施範囲 本事業の実施については、下記の事項を記載すること。 （１） ＬＥＤ化事業の実施方針 本事業の実施方針及び手法、事業への取組体制、同種事業の実績等を記述す ること。 （２） 使用機器 使用するＬＥＤ照明について、本仕様書「４ 白色系ＬＥＤ防犯灯の仕様」 に従い種別、ランプＷ数ごとにメーカー名、品番、照度、消費電力、電力契約 区分、寿命がわかるように記載すること。 （３） 施工計画 ＬＥＤ照明の供給方法、取換え工事の実施方法、申請手続きの実施方法、既 設器具の処分方法等について記載すること。（※地元事業者の活用を含む） （４）工事費の明細書 本事業の実施に必要となる費用について、①器具費用、②施工費、③申請費、 ④処分費、⑤管理台帳作成費、⑥リース経費、⑦その他経費について記載する こと。なお、①～⑦の合計は見積り額と一致させること。 （５）経費削減効果 別表「経費削減効果算出用表」をもとに、ＬＥＤに交換しない場合と交換し た場合の１０年間にかかる費用の比較表を作成すること。記載の内訳は、交換 しない場合の費用については電気料及び器具本体費、取付工事費、蛍光管費と する。交換した場合の費用については、電気料、リース料の総額とする。 （６）リース期間内における器具補償を含めた維持管理 本市においては、市民からの防犯灯の修繕依頼について受け付け、あるいは 自らの調査により修繕が必要と判断し、事業者に修繕依頼を出すこととする。 そのため、定期的な確認等は保守内容に含まないが、１０年という長期の維 持管理には屋外等の照度を確保するとともに、器具の腐食に対応できる工夫等 も必要となることから、器具補償を含めた維持管理に関する方針について記載 すること。 （７）管理台帳 維持管理の簡素化を図るための、管理台帳の作成方法について記載する。 ４ 白色系ＬＥＤ防犯灯の仕様2 （１）適用範囲 白色系 LED を光源とした器具とは、LED 専用に設計された器具であり、従来 の蛍光灯等の器具にランプ型 LED を取り付けたものは適用外とする。 なお、本書は従来の蛍光灯20Wに相当するLED防犯灯に適用するものであり、 その他の蛍光灯、水銀灯等に関するものはこれに準じて適宜変更するものと する。 （２）適用規格及び参考規格 本仕様書において特に規定なきものは、次の規格を適用又は参考にする。 １） 適用規格 ① JIS C8105-1:2010 照明器具－第1部 安全性要求事項通則 ② JIS C8105-3:2011 照明器具－第3部 性能要求事項通則 ③ JIS C8153:2009 LEDモジュール用制御装置－性能要求事項 ④ JIS C8154:2009 一般照明用LEDモジュール－安全仕様 ⑤ JIEG-001(2005) 照明学会・技術指針 照明設計の保守率と保守計画 第3版 ２）参考規格 ① 電気用品安全法(別表8) ② JIS C8152-1:2012 照明用白色発行ﾀﾞｲｵｰﾄﾞ(LED)の測光方法－第1部：LEDﾊﾟ ｯｹｰｼﾞ ③ JIS C8152-2:2012 照明用白色発行ﾀﾞｲｵｰﾄﾞ（LED）の測光方法－第2部：LED ﾓｼﾞｭｰﾙ及びLEDﾗｲﾄｴﾝｼﾞﾝ （３）構造 LED防犯灯は、約15年（点灯時間6万時間相当）の耐用年数を有し屋外環境で の使用に耐え得る構造とすること。 １）器具本体は腐蝕に考慮した材質とする。 ２）器具取付部は腐蝕に考慮し、また振動にも考慮した材質とする。 ３）透過性カバーは、アクリル樹脂と同等以上の耐候性をもつこと。 ４）器具には電子式の自動点滅器が内蔵されていること。 ５）器具は、取付バンドを用いて電力柱又は鋼管ポールに取り付けができるこ と。 ６）器具は、電力柱などの取付部から 10cm 離れた位置で 70kg の静荷重に耐え ることができること。なお、使用する管轄内の電力会社等で規定された値が ある場合には、その値に耐えることができること。 ７）器具重量は 1.2kg 未満とし、かつワイヤーなどによる落下防止機能を有す ること。 （４）性能 LED防犯灯は、次の性能を有すること。 １）入力電圧は、AC100Ｖ±6％（50Hz／60Hz）とする。 ２）入力容量は、10VA未満及び20VA未満とする。なお、安定器及び電源装置を 使用する場合は、これによる消費電力も含む。 ３）周囲温度は、－10～35℃とする。 ４）LED光源及び電源装置の耐用年数は、器具周囲温度25℃の条件で 60,000時 間以上とする。（この場合、JIL801により光束維持率70％を下回る点灯時間 を寿命とする。）
3 ５）光学性能は、（社）日本防犯設備協会が定める「防犯灯の照度基準（SES E1901-3）」におけるクラスＢ＋を満たすものとし、器具の設置間隔は以下 のとおりとする。 設置間隔 ランク １０ＶＡ未満 １２～１６ｍ ＳＳ ２０ＶＡ未満 ２２～２６ｍ Ｍ ６）周辺住宅への不必要な漏れ光を避けるため、器具水平状態において上方光 束比5%以下であること。 ７）電波障害の発生が抑制されている器具であること。 項目 基準値 周波数範囲 限度値 雑音端子電圧 526.5ｋHz～ 5MHz 5MHz～30MHz 56dB以下 60dB以下 雑音電力 30MHz～300MHz 55dB以下 ８）器具は、落雷による故障を低減する為に、電源線と筐体との間に15kvのサ ージ電圧を印加しても故障が無く、再使用が可能であること。 ９）設置場所の周辺に他の照明が少なく薄明視環境（およそ水平面照度が10ル クス以下である環境）であると想定された場合、薄明視環境に考慮したLED光 源を選定することが望ましい。 （５）試験成績書の提出 構造、性能については、別途試験成績書および仕様がわかるものを提出し確 認することとする。 （６）表示 見やすい箇所に次の事項を表示すること。 ①品名及び品番 ②入力電圧及び電流 ③消費電力 ④製造年月 ⑤「製造社名」及び「電力会社申請入力容量」 （７） その他 １） 器具メーカーは、屋外用照明器具の製造・販売の実績が 10 年以上あるこ と。 クラスＡ及びＢの場合は、道路中心線上の●印の 位置で鉛直面照度を測定する。 「防犯照明ガイドvol.4」により上記●に加え、道 路両端から0.5m 内側の◎印位置でも鉛直面照度 0.5lx を確保する。この場合の保守率は 0.63 とす る。
4 ２）器具メーカーは、LED 照明器具の製造・販売の実績が 5 年以上あること ３）器具メーカーは、本 LED 照明器具を日本国内で製造していること。 ５ 既設防犯灯の管理状況について 既設防犯灯の管理状況は、器具維持管理（点検・交換等）と電気料金の支払 い体系より、下表の種別に分類される。 【防犯灯管理種別】 （表－１） 管理種別 維持管理 電気料金 交換見込数 （灯） 備 考 １種防犯灯 自治会 市 3184 事業対象 ２種防犯灯 市 市 168 事業対象 合計 3352 １種防犯灯 （LED 既設） 自治会 市 173 事業対象外 ２種防犯灯 （LED 既設） 市 市 38 事業対象外 ３種防犯灯 自治会 自治会 不明 事業対象外 ※シリンダー型含む 今回の事業対象は、１種防犯灯及び２種防犯灯とする。 ６ 更新及び新設するＬＥＤ防犯灯の規格 既設の蛍光灯防犯灯、水銀灯または白熱球灯の使用電力別により、下表のとお りＬＥＤ防犯灯へ更新を行う。 【更新予定の防犯灯】 （表－2－1） 管理種別 既設防犯灯 更新する LED 防犯灯 使用電力別 交換見込数 (灯) 使用電力別 交換見込数 (灯) １種防犯灯 ２種防犯灯 20ｗ 3131 10ｗ以下 3131 40w 46 10~20w 46 80w 175 10~20w 175 合計 3352 3352 ※シリンダー型含む 【新設の防犯灯】 （表－2－2） 管理種別 新設する LED 防犯灯 使用電力別 （Ｗ） 交換見込数 (灯) １種防犯灯 ２種防犯灯 10ｗ 100
5 ７ 取付け支柱による防犯灯の区分について 事業対象となる防犯灯の設置については、取付ける支柱の種類により、下表 の種別に分類される。 【防犯灯設置種別】 （表－３） 設置種別 支柱区分 設置交換 見込数(灯) 既設区分 備 考 Ｋ種防犯灯 関電柱 2806 既 管理種別1・2 種とする 100 新 Ｔ種防犯灯 単独柱 546 既 Ｎ種防犯灯 NTT 柱 0 既 合計 3452 ※シリンダー型含む なお、各区分の設置本数については、若干数の変更が生じる場合がある。 ８ ＬＥＤ防犯灯設置に係る申請及び取換え工事について （１） ＬＥＤ防犯灯設置に係る経費の負担区分 本事業の実施に伴う費用の負担区分は下表のとおりとする。下表の●は、工 事見積の対象とする。 【ＬＥＤ防犯灯経費の負担区分】 （表－４） 管理 種別 設置 種別 既設 区分 必要となる経費 設置交換 見込数 （灯） 摘 要 器具 代 (付属品 含む) 申請 費用 取付工事 費（処分 費含む） 管理台帳 作成費 １種 Ｋ種 既 ● 市 ● ● 2659 新 ● ● ● ● 100 Ｔ種 既 ● 市 ● ● 525 Ｎ種 既 ● 市 ● ● 0 ２種 Ｋ種 既 ● 市 ● ● 147 新 ● ● ● ● 0 Ｔ種 既 ● 市 ● ● 21 Ｎ種 既 ● 市 ● ● 0 合計 － － － － － － 3452
6 （２） 取付工事に関する注意事項 １） 既設防犯灯の取付け申請については、加西市で行う。 ２） 既設防犯灯の取付け工事及び新設防犯灯の取付け申請並びに取付け工 事は、可能な限り、市内事業者に発注すること。 ３） 取り外した灯具については関係法令に基づき適切に処理すること。 ４） 自動点滅器は、関西電力㈱の所有となるため、撤去せず、配線のみ切断 しておくこと。但し、防犯灯の取付けに支障がある場合は、撤去し、関 西電力㈱に返却すること。 ９ 防犯灯の管理種別の標示について 本事業により、取換えまたは新設を行うＬＥＤ防犯灯の管理種別を、現地に て確認が可能となるよう、２種防犯灯には、器具（付属品含む）に明確な標示 を行うこと。 なお、標示のないものは１種防犯灯とする。 １０ 管理台帳の作成について １）防犯灯管理台帳の作成については、下記の事項を必須項目とし、電子デー タで作成すること。なお、基礎資料（Ｅｘｃｅｌファイル）については貸与 を行う。 ① 電柱番号 ② 設置年月日 ③ 管理種別（１種、２種） ④ 電柱種別（Ｋ種、Ｔ種、Ｎ種） ⑤ 光源別（ＬＥＤ、蛍光灯、水銀灯等） ⑥ Ｗ数 ⑦ 設置場所（加西市○○町地内等） ２） 管理図面については、冊子または GIS データ（シェイプ形式）で作成す ること。なお、基礎資料（住宅地図）については貸与を行う。 ※GIS 本体については別途導入予定 １１ その他の事項 （１）リース期間終了後について リース期間終了後の器具については本市へ無償譲渡するものとする。 （２）設置交換種別及び見込み数について 設置交換の種別及び数に関しては、見込み数であり、実際の設置交換後に 精査し、確定する。
（ 別 表 ） 【経費削減効果算出用表】 （１）効果額算定の条件(更新前） ① 蛍光灯型防犯灯の器具本体費及び取り付け費用（処分費含）は、７,８００円/基とし、１０年に１回 取り換えるものとする。 ② 蛍光灯交換費用（蛍光灯代を含む）は、２,５００円/灯とし、１０年に３回取り換えるものとする。 ③ 電気台は、実績（平成２５年５月請求分が基準）より算出している。 （２）効果額算定の条件（更新後） ① ＬＥＤ防犯灯の消費電力は、全て１０Ｗ以下と仮定する。 ② リース費用には、ＬＥＤ防犯灯器具更新工事および１０年間の維持管理に係る全ての費用を含むものとする。 （３）経費削減効果の算定 単位価格(円) （Ａ） 10年間の 数量（B） 10年間の経費 （C＝Ａ*Ｂ） 単位価格(円) （Ｄ） 10年間の 数量（Ｅ） 10年間の経費 （Ｆ＝Ｄ*Ｅ） 器具本体及び 器具取り付け費 用 （処分費含） 7,800 3,500 27,300,000 － － － 蛍光管取換え 2,500 10,500 26,250,000 － － － リース費用 － － － 10 電気代 10,520,000 10 105,200,000 10 合 計 158,750,000 0 削減効果 Ｃ - Ｆ 摘 要 ＬＥＤ灯防犯灯(更新後） 蛍光灯防犯灯(更新前）
