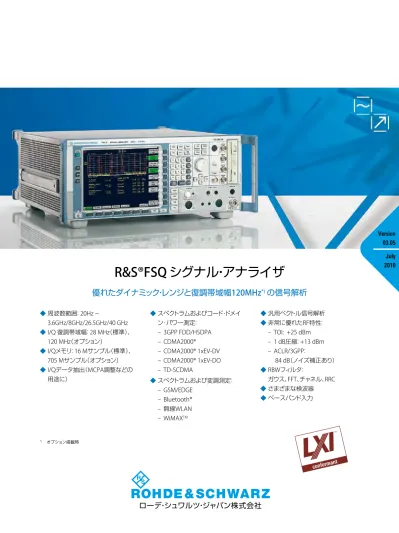

Version 03.05 July 2010
R&S®FSQ シグナル・アナライザ
優れたダイナミック・レンジと復調帯域幅120MHz
*)の信号解析
周波数範囲： 20Hz ◆ 3.6GHz/8GHz/26.5GHz/40 GHz I/Q 復調帯域幅： 28 MHz（標準）、 ◆ 120 MHz（オプション） I/Qメモリ： 16 Mサンプル（標準）、 ◆ 705 Mサンプル（オプション） I/Qデータ抽出（MCPA調整などの ◆ 用途に） *) オプション搭載時 スペクトラムおよびコード･ドメイ ◆ ン･パワー測定： 3GPP FDD/HSDPA – CDMA2000® – CDMA2000® 1xEV-DV – CDMA2000® 1xEV-DO – TD-SCDMA – スペクトラムおよび変調測定： ◆ GSM/EDGE – Bluetooth® – 無線WLAN – WiMAX – TM 汎用ベクトル信号解析 ◆ 非常に優れたRF特性： ◆ TOI: +25 dBm – 1 dB圧縮： +13 dBm – ACLR/3GPP： – 84 dB（ノイズ補正あり） RBWフィルタ： ◆ ガウス、FFT、チャネル、RRC さまざまな検波器 ◆ ベースバンド入力 ◆IEC コマンドを含めてスペクトラム・アナ ライザ R&S®FSUおよびR&S®FSP と同じ です。このように、これらの測定器は、さ まざまな用途に対して、統一されたプラ ットフォームを提供します。 R&S®FSQ ファミリ R&S®FSQ 3 20 Hz ~ 3.6 GHz R&S®FSQ 8 20 Hz ~ 8 GHz R&S®FSQ 26 20 Hz ~ 26 GHz R&S®FSQ 40 20 Hz ~ 40 GHz
R&S®FSQ – 最高のスペクトラ
ム解析
R&S®FSQ は、スペクトラム・アナライザ R&S®FSU と同等のトップクラスのRF 性 能を備えています。 ACLR/3GPP： 84 dB（ノイズ補正あり） ◆ ACLR/3GPPマルチキャリア信号（4 ◆ つの隣接キャリア）： 77 dB TOI： >+20 dBm、+25 dBm（代表値） ◆ 1 dB圧縮： +13 dBm ◆ 表示平均雑音レベル(DANL)： ◆ ‒158 dBm (1Hz 帯域幅) 位相雑音： ◆ ‒160 dBc (1Hz) （10 MHz キャリア･オフセット時） ‒133 dBc (1Hz) （10 kHz キャリア･オフセット時） 広帯域復調機能に加えて、R&S®FSQ は マルチキャリア測定や基地局（BTS）のス プリアス測定に必要なダイナミック・レン ジを提供します。機能
R&S®FSQ は、その広範な機能により、 現行のスペクトラム・アナライザで最高 レベルの性能を誇ります。また、主要な 機能を標準で備えています。 幅広い選択肢のデジタル・フィルタ（10Hz ~ 100kHz） FFTフィルタ（1Hz ~ 30kHz） チャネル・フィルタ（100Hz ~ 5MHz） RRCフィルタ 1Hz ~ 50MHzの分解能帯域幅（RBW） QP検波器およびEMI帯域幅 200Hz、9kHz、120kH 2.5ms掃引時間（周波数ドメイン） 1μs掃引時間（タイム・ドメイン） 測定ポイント/トレースの数を155 ~ 10001の 間で選択可能 ゲート機能による時間選択スペクトラム解析 GPIBインタフェース、IEEE 488.2 RS-232 Cシリアル・インタフェース、9ピン D-Sub VGA出力、15ピンD-Sub 測定画面のスクリーンショット 最高80測定/s（マニュアル・モード） 最高50/70測定/s（GPIB モード） SCPI互換のGPIBコマンド・セット R&S®FSE/R&S®FSIQと互換のGPIBコマンド 高速ACP測定（タイム・ドメイン） CCDF機能による統計信号解析 RMS検波器（100dBダイナミック・レンジ） アンテナまたはケーブル周波数特性補正用の 変換係数 Harmonic distortion measurement function Spurious emission measurements with up to 100001 points, in up to 20 segments 校正周期：2年間1) 1MHz ~ 20MHz（1Hz ステップ）の外部基準 LANインタフェース100BaseT 16MサンプルのI/Qメモリ 1) 基準周波数を除く1 台の測定器によるスペクトラ
ムおよび信号解析
移動体通信および関連分野の将来の 伝送方法では、データ・スループットの 増加に対応するため、さらに広い伝送 帯域幅が求められています。現在でさ え、GSM や3GPP 基地局複数キャリア は共通のパワー出力層でブーストさ れていることがよくあります。これによ り、一方では技術的な労力とコストが削 減され、他方では伝送帯域幅が拡大し ます。どちらの場合も、開発および生産 サイクルで現在のスペクトラム・アナラ イザが提供する帯域幅を超える解析帯 域幅が必要になり、同時にダイナミック・ レンジは非常に厳しい要件を満たす必 要があります。 R&S®FSQ は、R&S®FSU の持つハイエン ド・スペクトラム・アナライザ性能および 1 0MHz まで拡張された復調および解 析帯域幅を合わせ持っています。この ため、R&S®FSQ は、次の開発および生 産ラインにおける用途に最適です。 無線LAN (WLAN) ◆ 3GPP、GSM-MCPA ◆ WiMAX ◆ TM R&S®FSQ はさらに次のようなアプリ ケーション・ファームウェアを使用すれ ば、2G、3Gおよび最新の移動体通信シ ステムに対応します。 GSM/EDGE（R&S®FS-K5） ◆ 3GPP FDD（R&S®FS-K72/-K73） ◆ HSDPA（R&S®FS-K74） ◆ CDMA2000®（R&S®FS-K82/-K83/-◆ K84/-K85） TD-SCDMA（R&S®FS-K76/-K77） ◆ オプションによりI/Q 復調帯域幅を 120MHz に拡張すれば、R&S®FSQ は広 帯域幅を必要とする将来の測定にも対 応できます。 R&S®FSQ の操作コンセプトは、GPIB/最先端の性能と帯域幅
主な仕様
R&S®FSQ 3 R&S®FSQ 8 R&S®FSQ 26 R&S®FSQ 40
周波数範囲 20 Hz ~ 3.6 GHz 20 Hz ~ 8 GHz 20 Hz ~ 26.5 GHz 20 Hz ~ 40 GHz 基準発振器 エージング： 1 × 10 –7/年、オプションR&S®FSU-B4付： 2 × 10 –8 信号純度 位相雑音 –133 dBc (1Hz)（10 kHzキャリア・オフセット時の代表値） ひずみ 1 Hz 掃引時間 スパン >10 Hz 2.5 ms ~ 16000 s スパン 0 Hz (ゼロ･スパン) 1 µs ~ 16000 s RBW 10 Hz ~ 50 MHz、FFTフィルタ： 1 Hz ~ 30 kHz、チャネル・フィルタ、EMI帯域幅 VBW 1 Hz ~ 30 MHz 表示範囲 表示平均雑音レベル ~ +30 dBm 表示平均雑音レベル（DANL） (1 Hz RBW) 1 GHz –158 dBm（代表値） –155 dBm（代表値） –156 dBm（代表値） –155 dBm（代表値） 7 GHz – –154 dBm（代表値） –155 dBm（代表値） –153 dBm（代表値） 13 GHz – – –151 dBm（代表値） –151 dBm（代表値） 26 GHz – – –146 dBm（代表値） –147 dBm（代表値） 40 GHz – – – –141 dBm（代表値） 表示平均雑音レベル (プリアンプ・オン) （R&S®FSU-B25）、1GHz、1Hz RBW –162 dBm –162 dBm –162 dBm –162 dBm 表示平均雑音レベル (プリアンプ・オン) （R&S®FSU-B23）、26GHz、1Hz RBW – – –150 dBm – 検波器 最大ピーク、最小ピーク、自動ピーク、サンプル、rms、平均、準ピーク（QP） 合計測定確度、f < 3.6GHz 0.3 dB 表示リニアリティ 0.1 dB (0 dB ~ –70 dB)
¸FSQ-B72 fS = 81.6 MHz 20.4 MHz IFフィルタ 300 kHz 500 kHz 1 MHz 2 MHz 3 MHz 5 MHz 10 MHz 20 MHz NCO 20.4 MHz sin cos リサンプラ 0.5 ~ 1 デシメーション 20 ~ 211 I メモリ 16 Mサンプル Q メモリ 16 Mサンプル トリガ A D A D In-phase Quadrature fS = 81.6 MHz ライザイコ A D 404 MHz LO プロセッサ 120 MHz サンプリング・レート 10 kHz ~ 81.6 MHz 326.4 MHz
I
in Qin ¸FSQ-B71最先端の性能と帯域幅
最大120 MHzの帯域幅の信
号を解析
R&S®FSQ は、ADC およびASICの最新 技術による新開発デジタル・バックエン ドを備えています。また、費やす時間に 応じて処理を切り換えるアルゴリズム を採用することにより、高速測定と高精 度を実現しています。. I/Q データの相互変調歪み: アンプ測定の場合、歪みのない伝送は特に重要です。上の図は、2つのトーン信号の I/Q データの相互変調特性を示しています。 R&S®FSQ のベクトル信号解析部分のブロック図 標準 オプション R&S®FSQ-B72 復調帯域幅 28 MHz 120 MHz サンプリング・レート （選択可能） 10 kHz ~ 81.6 MHz 81.6 MHz ~ 326.4 MHz 3次相互変調 80 dB 68 dB（代表値）
R&S®FSQ は、内蔵の校正信号源によ り、RF およびIF パスの線形歪みを検出 し、補正フィルタを使用してこのような 歪みをオンラインで修正します。さらに、 帯域幅制限YIG フィルタを3.6GHzを超 えるキャリア周波数のマイクロ波領域 でオフに切り替えて、非常に小さな変調 エラーでも高精度に測定できます。 I/Q データは、IEC/IEEE バス・インタフェ ースまたは内蔵のLAN インタフェース 経由でプロセス・コントローラに伝送さ れ、さらに解析するためにMatLab®など のプログラムにインポートすることが できます。 50MHz 分解能フィルタの周波数応答と群遅延特性（例） 20MHz 分解能フィルタの周波数応答と群遅延特性（例）
製品開発におけるさまざまな測定作業 を処理するには、測定器はあらゆる対 象領域で豊富な機能と優れた性能を 提供する必要があります。R&S®FSQ は このような要件に完全に対応します。 さまざまな検波器を内蔵（図1） RMS ◆ 自動ピーク ◆ 最大ピーク ◆ 最小ピーク ◆ サンプル ◆ 平均 ◆ 準尖頭値(QP) ◆ さまざまなRBWフィルタを備えてい ます。 標準フィルタ： 10Hz 50MHz ◆ （1/2/3/5ステップ） FFT フィルタ： 1Hz 30kHz ◆ 32種類のチャネル・フィルタ： ◆ 帯域幅100Hz 5MHz RRCフィルタ： NADC、TETRA、3GPP ◆ EMIフィルタ： 200Hz、9kHz、120kHz ◆ 5-poleフィルタ： GSM規格に準拠 ◆ フルレンジの解析機能： タイム・ドメイン・パワーとチャネルま ◆ たはRRC フィルタを組み合わせるこ とにより、R&S®FSQ は本格的なチャ ネル・パワー・メータ（図2）になります。 TOI マーカ（図3） ◆ 雑音/ 位相雑音マーカ ◆ 移動体通信規格の選択、またはユー ◆ ザ定義による多彩なチャネル/ 隣接 チャネル・パワー測定機能（図4） 選択可能な分割画面モード（図5） ◆ CCDF 測定機能 ◆ 設定周波数範囲内のすべてのピー ◆ クを高速検索（スプリアスの検索）す るためのピーク・リスト・マーカ マルチキャリア・チャネル/隣接チャネ ◆ ル・パワー測定機能
2
1
3
5
4
多彩な機能による開発期間の短縮
–160 –140 –120 –100 –80 –60 –40
Carrier offset
SS B phase noise in dBc (1 Hz) 10 MHz 1 MHz 100 kHz 10 kHz 1 kHz 100 Hz 10 Hz 200 MHz 1 GHz 5 GHz 25 GHz 50 GHz Carrier frequency シンセサイザ開発でもフロント・エンド 設計でも、追加のアプリケーション により、使いやすさを損なうことなく R&S®FSQの機能を拡張できます。 位相雑音測定ソフトウェア R&S®FS-K40 は完全なオフセット周波数範囲の測定 を自動化し、位相雑音特性から残留FM を判別します。このソフトウェアと非常 に位相雑音の低いR&S®FSQを組み合 わせることにより、多くのケースで操作 の難しい特別な位相雑音システムが不 要になります。 雑音指数測定ソフトウェア R&S®FS-K30 は、R&S®FSQの周波数範囲でアンプや ミキサなどの雑音指数を検出すること ができます。R&S®FSQの高度なリニアリ ティときわめて正確なパワー測定ルー チンにより、正確で再現可能な測定結 果が得られ、雑音指数メーターを別途 用意する必要がなくなります。 各中心周波数でのR&S®FSQの位相雑音 位相雑音測定ソフトウェ アR&S®FS-K4 を使用し た位相雑音測定 雑音指数測定ソフトウェア R&S®FS-K30 を使用した雑音 指数測定 高速で簡単な異常の解析。原因（スプリアスまたは RFI）は、基本アナライザ機能により、追加の測定装 置なしに簡単にトレースできます。広いダイナミック・レンジと最先端の性能
セトリング後の周波数偏差の
測定
R&S®FS-K7 オプションにより、アナログ AM、FM、φM 変調の復調測定機能が 追加され、周波数偏差だけでなく、発振 器の周波数セトリングなども測定でき ます。FFTで復調信号の解析ができます。 さらに、THDおよびSINADも測定します。一般アプリケーション用および機能拡張のソフトウェア・オプション
R&S®FS-K7 変調周波数、THD、SINADおよび復調信号のスペクトラム（FFT）の測定によるAM/FM/φM測定復調 R&S®FS-K9 R&S®NRP-Z シリーズ・パワー・センサを使用したパワー測定（R&S®NRP-Z4 USBアダプタ必要) R&S®FS-K30 雑音指数測定 R&S®FS-K40 位相雑音測定 R&S®FSQ-K70 汎用変調解析、FSK、MSK、BPSK、最大256QAM、シンボル・レート最大25Mシンボル/s（R&S®FSQ-B72搭載時は、最大81.6Mシン ボル/s） R&S®FSQ-K96 汎用OFDM信号解析 R&S®FS-K110 TETRA Rel.2/TEDS R&S®FS-K130PC ディストーション解析豊富な機能による開発期間の短縮
汎用ベクトル信号解析
オプションR&S®FSQ-K70によっ て、R&S®FSQに汎用ベクトル信号解析 の機能を追加し、デジタル変調信号を ビット・ストリーム・レベルまでの復調お よび解析を行うことができます。 主要な移動体通信規格のプリセットを 内蔵： GSM/EDGE ◆ WCDMA-QPSK ◆ CDMA2000®-QPSK ◆ Bluetooth® ◆ TETRA ◆ PDC ◆ PHS ◆ DECT ◆ NADC ◆ APCO25 ◆ 一般的なデジタル変調方式に対応： BPSK、QPSK、OQPSK ◆ π ◆ /4 DQPSK 8PSK、D8PSK、3 ◆ π/8 8PSK (G)MSK ◆ 2、4 (G)FSK ◆ 16、32、64、128、256 (D)QAM ◆ 2FSK、4FSK ◆ 8VSB ◆ 16QAM 信号によ るAM/φM およ びAM/AM 偏差 の例。 この図は、同じ信 号のAM/AMおよ びAM/φM 変換曲 線を示しています。 ベクトル・ダイアグラムによる便利な解析。 上の画面（A）は詳細なコンスタレーション・ダイア グラムを示し、下の画面（B）は、EVM（error vector magnitude）の確率分布を示しています。 結果の表示： I信号/Q信号 vs. 時間 ◆ 振幅および位相 vs. 時間 ◆ アイ・ダイアグラム ◆ ベクトル・ダイアグラム ◆ コンスタレーション・ダイアグラム ◆ 変調エラーを表示した表 ◆ 復調ビット・ストリーム ◆ スペクトラムの評価 ◆ 変調パラメータの統計評価 ◆ アンプの歪み測定 ◆ 25 MHzシンボル・レート オプションR&S®FSQ-B7によって、 ◆ 81.6MHzに拡張 28 MHz復調帯域幅 オプションR&S®FSQ-B72によって、 ◆ 120 MHzに拡張 CDMA2000® は、Telecommunications Industry As-sociation (TIA-USA) の登録商標です。.広いダイナミック・レンジと最先端の性能
Ref 3 dBm Att 20 dB Center 890.2 MHz 52.43 µs/ 1 SA CLRWR 2 PK MAXH 3 MI MINH TRG SWT 524.25 µs % % PRN 0 4 8 12 16 20 24 28 32 36 40 Marker 1 [T1] 0.110 % 504.176400 µs SUMMARY [T1] PEAK HLD 1.157 % PEAK AVG 0.642 % RMS HLD 0.362 % RMS AVG 0.262 % FREQ HLD 164.55 Hz FREQ AVG 163.53 Hz OOS HLD 39.70 dB OOS AVG 43.59 dB PERC HLD 0.630 % PERC AVG 0.510 % 1
移動体通信システムに対応
上記の特徴に加えて、広いダイナミッ ク・レンジにより、R&S®FSQは基地局の 開発とテスト用の理想的なツールとな っています。さらに、<0.3dB の測定確度、 ゲート・スイープ機能およびIFパワー・ト リガなどR&S®FSQに標準で装備される 機能によって拡張できます。 R&S®FSQは、各種移動体通信システム の開発、検証および製造するために必 要な機能と特性を標準で提供します。 ローデ・シュワルツのアナライザに ◆ 長年にわたり標準で装備され、波 形に左右されない正確なパワー測 定を可能にするRMS 検波器を装 備。3GPPでは、ほとんどの試験で RMSパワー測定が規定されています。 77.5dBまたは84dB（ノイズ・コレクシ ◆ ョン）の隣接チャネル・パワー測定用 の3.84MHz 帯域幅RRCフィルタによ る3GPP用ACP測定機能（1 キャリア） 平均パワーを超える突発的な信号 ◆ パワーの確率を測定するCCDF測定 機能。CCDF測定は、既知の短い間 隔でクリッピングが許容される場合 にCDMA信号の最適な送信パワー を決めるために不可欠です。GSMからUMTSまで
EDGEバーストでの変調精度の測定 4チャネルのACP測定GSM/EDGEアプリケーション・ファーム ウェアR&S®FS-K5と組み合わせること により、R&S®FSQはGSMシステムにお けるRFおよび変調測定のための完全 な機能を提供します。EDGE（2.5世代） は、R&S®FS-K5に含まれています。 GSMの位相/周波数エラー ◆ 以下によるEDGEの変調精度： ◆ EVMおよびETSI準拠の重み付け – フィルタ OOS – 95 パーセンタイル – ミッドアンブルでの同期による – パワー vs. タイム 変調によるスペクトラム – 過渡電流によるスペクトラム –
Bluetooth
®信号測定
(R&S®FS-K8)
Bluetooth® RF試験仕様（Bluetooth® ◆ SIG）Rev. 0.91 に基づく拡張測定 機能 測定機能 ◆ 出力パワー – 隣接チャネル・パワー（ACP） – 変調特性 – 初期搬送波周波数許容値（ICFT） – 搬送波周波数ドリフト – 測定結果とトレースを同時に表示 ◆ 自動リミットライン・モニタリング ◆ Bluetooth®モジュールの開発および ◆ 生産に最適 Bluetooth®のワードマークおよびロゴはBluetooth® SIG, Inc.が所有しており、ローデ・シュワルツは、ライセ ンスに基づいてこれらを使用しています。 8スロットのEDGE 信号によるパワー vs タイムの同時測定 R&S®FS-K8 によるBluetooth®信号の初期搬送波周波数許容値測定コード・ドメイン・パワー測定
FDDおよびTDD LCR モード用に ◆ 3GPP仕様に基づく追加の測定機能 3GPP BTS信号を高速に測定 ◆ コード・ドメインおよびCPICHパワー ◆ コード・ドメイン・パワーおよび ◆ rho（cdma2000®/3GPP2） EVMおよびPCDE ◆ コード・ドメイン・パワー vs スロット ◆ EVM/コード・チャネル ◆ スペクトラム・エミッション・マスク ◆ コンスタレーション（シンボル、コン ◆ ポジット）移動体通信アプリケーション用のファームウェア・オプション
型番 説明/用途 R&S®FS-K5 GSM/EDGE解析 R&S®FS-K8 Bluetooth® 送信系試験 R&S®FS-K10 GSM/EDGE /EDGE Evolution 解析 R&S®FS-K72 3GPP 基地局(node B)測定 R&S®FS-K73 3GPP 端末(UE)測定 R&S®FS-K73+ 3GPP-HSPA+ 端末(UE)測定（R&S®FS-K73必要） R&S®FS-K74 3GPP HSDPA 基地局測定（R&S®FS-K72必要） R&S®FS-K74+ 3GPP HSDPA 端末測定（R&S®FS-K72、R&S®FS-K74必要） R&S®FS-K76 TD-SCDMA 基地局測定 R&S®FS-K77 TD-SCDMA 端末(UE)測定 R&S®FS-K82 CDMA2000® および IS-95/cdmaOne 基地局測定 R&S®FS-K83 CDMA2000® 1xEV-DV 端末(UE)測定 R&S®FS-K84 CDMA2000® 1xEV-DO 端末(UE)測定 R&S®FS-K85 CDMA2000® 1xEV-DO 基地局測定 R&S®FSQ-K91 WLAN(IEEE 802.11a/b/g/j) 送信系評価 R&S®FSQ-K91N アップグレード IEEE 802.11n(R&S®FSQ-K91必要) R&S®FSQ-K92 WiMAX™ (IEEE 802.16) 送信系評価 R&S®FSQ-K93 WiMAX™ (IEEE 802.16e-2005) 送信系評価 R&S®FSQ-K94 IEEE 802.16e MIMO R&S®FSQ-K100 EUTRA / LTE ダウンリンク R&S®FSQ-K101 EUTRA / LTE アップリンク R&S®FSQ-K102 EUTRA / LTE ダウンリンク・MIMO(R&S®FSQ-K100必要) R&S®FSQ-K104 EUTRA / LTE TDDダウンリンク R&S®FSQ-K105 EUTRA / LTE TDDアップリンクR&S®FSQ およびR&S®FS-K72 によるWCDMA コード・ドメイン測定
アプリケーション・ファームウェアR&S®FSQ-K91 は、R&S®FSQ に802.11 a/b/g/j 準拠の無線LAN信号の変調およびスペクトラ ム測定機能を提供します。
OFDM (IEEE 802.11a/g/j) DSSS (IEEE 802.11/b)
変調フォーマット BPSK、QPSK、16QAM、64QAMによるODFM DBPSK、DQPSK、CCK、ショートPLCP、ロングPLCP 変調測定 コンスタレーション・ダイアグラム コンスタレーション・ダイアグラム OFDM搬送波ごとのコンスタレーション・ダイアグラム – I/QオフセットおよびI/Qインバランス I/QオフセットおよびI/Qインバランス 搬送波およびシンボル周波数エラー 搬送波およびシンボル周波数エラー OFDM搬送波またはシンボルごとの変調エラー（EVM） 変調エラー（EVM） 増幅フラットネスおよびスペクトラム・フラットネス – CCDFおよびクレスト・ファクタ CCDFおよびクレスト・ファクタ 送信スペクトラム・マスク スペクトラム・マスク（IEEEおよびETSI） FFTおよび信号の選択した部分（プリアンブルなど） FFT ペイロード・ビット情報 ペイロード・ビット情報ヘッダ サンプル・サイズ選択可能（最大 50ms） サンプル・サイズ選択可能（最大 50ms） トリガ フリー・ラン フリー・ラン 外部 外部 IFパワー IFパワー
IEEE 802.11a測定の残留誤差 IEEE 802.11b測定の残留誤差
EVM –45 dB EVM 0.7 % (RF = 2.4 GHz) スペクトル・フラットネス 0.5dB – 群遅延およびスペクトラム・フラットネスは、ペ イロードを含むバースト全体でプリアンブル のチャネル評価によって決まります。 すべてまたはユーザ選択可能 な個別の搬送波のコンスタレー ション・ダイアグラム
無線LAN 送信系の評価
R&S®FSQ-K93 を追加することによ り、IEEE 802.16e 標準規格に従っ て、OFDMA 信号のスペクトラムおよ び変調測定用に使用することができ ます。この規格が規定する測定および WIMAXTMの設計の詳細テストを行うこ とができます。信号は直接無線周波数 で、またはベースバンドで解析できます。 全ての機能は、IEC/IEEEバスまたはLAN でリモート操作できます。
IEEE 802.16-2004、IEEE 802.16e、
◆ WiBROに準拠した送信系測定 周波数範囲： ◆ 20MHz 3/8/26.5/40GHz （R&S®FSQ本体に依存） RF またはベースバンド（オプション） ◆ での測定 FDM、OFDMAの変調解析 ◆ 各変調方式 ◆ （BPSK、QPSK、16QAM、64QAM） に対応
WiMAX
TM測定
WiMAXTM 測定の結 果一覧 コンスタレ ーション･ ダイヤグラ ム（ノイズ を含んだ 信号を表 示） PUSC 信号 のEVM 対 キャリア 測定PC
からリモート制御
された¸FSQ
¸FSQ
Ethernet
ネットワーク
プリンタ
サーバ
多彩な文書化およびネットワ
ーク化機能
Windows XPをOSとして採用しており、 測定結果を簡単に文書化できます。 画面の内容を画像ファイル（BMP形 式／WMF形式）で保存して、簡単にファ イルを文書作成システムで利用するこ とができます。トレース・データは、ASCII ファイル（CSV形式）で、主要な設定とと もに保存します。 ネットワーク化の利点を活用 標準のLANインタフェースにより、ネッ トワークのメリットを利用することがで きます。 ネットワークへの接続（Ethernet ◆ 10/100BaseT） R&S®FSQは、Windows XPを内蔵し ◆ ているため、ネットワーク経由での 操作・設定ができます。ネットワーク・ プリンタへのデータ出力、サーバへ のデータ保存などが簡単にできま す。R&S®FSQは、さまざまな使用環 境に対応できます。Windows版のMS WordやMS
Ex-◆ celのマクロを利用して、画面の内容 を、文書作成プログラムに直接イン ポートすることにより、製品のデータ シートや品質保証のための文書を 効率よく作成できます。 R&S®FSL、R&S®FSP、R&S®FSU、 ◆ R&S®FSQ は、LXIクラスCに準拠し ています。LXIは、LANベースのIEC/ IEEEバスの後継であり、イーサネット のシンプルさとIEC/IEEEバスに類似 しているという利点があります。LXI 計測器のリモート・コントロールに は、VISAの実装によってサポートさ れるVXI11プロトコルを使用してい ます。LXI計測器は、既存のLANネッ トワーク上での同期が可能です。
ネットワーク化の利点
ネットワーク上でのR&S®FSLQオーダー情報
品名 型番 オーダー番号 本体（電源ケーブル、クイックスタート・ガイド、CD-ROMを含む） シグナル・アナライザ、20Hz〜3.6GHz R&S®FSQ 3 1155.5001.03 シグナル・アナライザ、20Hz〜8GHz R&S®FSQ 8 1155.5001.08 シグナル・アナライザ、20Hz〜26.5GHz R&S®FSQ 26 1155.5001.26 シグナル・アナライザ、20Hz〜40GHz R&S®FSQ 40 1155.5001.40 オプション OCXO基準周波数（エージング：1 × 10–7/年） R&S®FSU-B4 1144.9000.02 トラッキング・ジェネレータ、100kHz〜3.6GHz R&S®FSU-B9 1142.8994.02 外部ジェネレータ・コントロール(R&S®FSQ-B100と同時に選択不可) R&S®FSP-B10 1129.7246.02 トラッキング・ジェネレータ（R&S®FSU-B9）用アッテネータ R&S®FSU-B12 1142.9349.02 デジタル･ベースバンド･インタフェース R&S®FSQ-B17 1163.0063.02 リムーバブル・ハードディスク R&S®FSQ-B18 1303.0400.03 R&S®FSQ-B18用 第2ハードディスク R&S®FSQ-B19 1303.0600.03 外部ミキサ用LO/IFポート R&S®FSU-B21 1157.1090.02 RFプリアンプ、3.6GHz〜26GHz（R&S®FSQ26用） R&S®FSQ-B23 1157.0907.03 電子アッテネータ（0dB ~ 30dB）および20dBプリアンプ R&S®FSU-B25 1144.9298.02 アナログ・ベースバンド入力 R&S®FSQ-B71 1157.0113.02 I/Q帯域幅拡張（120MHz） R&S®FSQ-B72 1157.0336.12 I/Qメモリ拡張 235Mサンプル(R&S®FSP-B10と同時に選択不可) R&S®FSQ-B100 1169.5244.02 I/Qメモリ拡張 705Mサンプル(R&S®FSQ-B100必要) R&S®FSQ-B102 1169.5444.04 推奨アクセサリ 19インチ・ラック･アダプタ R&S®ZZA-411 1096.3283.00 スライド・レール用アダプタ R&S®ZZA-T45 1109.3774.00 デジタル・ベースバンド・インタフェース・ケーブル R&S®SMU-Z6 1415.0201.02 校正証明書 R&S®FSQ3 DKD校正 R&S®FSQ3-DKD 1161.2517.02 R&S®FSQ8 DKD校正 R&S®FSQ8-DKD 1161.2523.02 R&S®FSQ26 DKD校正 R&S®FSQ26-DKD 1161.2530.02 R&S®FSQ40 DKD校正 R&S®FSQ40-DKD 1161.2630.02 R&S®FSQ 試験データ付校正証明書（DCV校正） R&S®FSQ-DCV 0240.2193.10 サービス･オプション 校正複数年契約：3年 校正複数年契約：5年 修理保証を3年間に延長 修理保証を5年間に延長Certified Quality System
ISO 9001
DQS REG. NO 1954 QM
Certified Environmental System
ISO
14001
DQS REG. NO 1954 UM お問い合わせは ローデ・シュワルツ・ジャパン株 式 会 社 本社／東京オフィス 〒160-0023 東京都新宿区西新宿7-20-1 住友不動産西新宿ビル 27階 TEL : 03-5925-1288/1287 FAX : 03-5925-1290/1285 神奈川オフィス 〒222-0033 神奈川県横浜市港北区新横浜2-13-13 KM第一ビルディング 8階 TEL : 045-477-3570（代） FAX : 045-471-7678 大 阪オフィス 〒564-0063 大阪府吹田市江坂町1-23-20 TEK第2ビル 8階 TEL : 06-6310-9651（代） FAX : 06-6330-9651 サービスセンター 〒330-0075 埼玉県さいたま市浦和区針ヶ谷4-2-20 浦和テクノシティビル 3階 TEL : 048-829-8061 FAX : 048-822-3156E-mail : [email protected] http://www.rohde-schwarz.co.jp R&S®は、ドイツRohde & Schwarz社の商標または登録商標です。
仕様については www.rohde-schwarz.co.jpを
