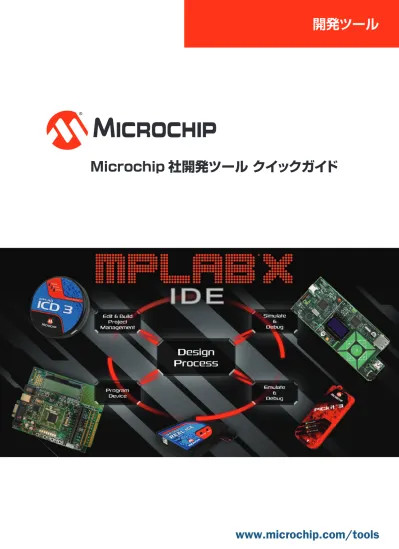

Microchip 社開発ツール クイックガイド
概要
Microchip 社は約 900 種類の開発ツールを提供しており、本書でご紹介するのはそのごく一部に過ぎません。Microchip 社の開発ツール一 覧は、オンラインの開発ツールセレクタ (www.microchip.com/dts) をご覧になるか、www.microchip.comで各アプリケーションのページ をご覧ください。
MPLAB X IDE
MPLAB X IDE は Microchip 社が無償で提供する最新世代の統合開発環境 (IDE) です。強力で高度な機能を数多く採用しており、Microchip 社の PIC®マイクロコントローラ (MCU) と dsPIC®デジタルシグナル コントローラ (DSC) を使ったアプリケーションを簡単に開発できます。 MPLAB X IDE は Oracle 社の NetBeans IDE をベースにしており、Windows®、Linux®、Mac OS X®で動作します。Microchip 社とサー ドパーティのソフトウェア / ハードウェア開発ツールを共通のグラフィカル ユーザ インターフェイス (GUI) 環境に統合し、優れたアプリケーション 開発と豊富なデバッグ機能を提供します。 柔軟でカスタマイズ可能なインターフェイスの採用により、複数のデバッグツールを同時にコンピュータに接続できます。プロジェクトごとあるい はプロジェクト内の構成ごとにツールを選ぶ事ができます。プロジェクト管理、グラフィカルなコールグラフ、カスタマイズ可能なウォッチ ウィン ドウ、多機能エディタ (コード補完、ハイパーリンク ナビゲーション等) を備えた MPLAB X IDE は、ベテランユーザのニーズに応えると共に、 初めてのユーザでも簡単に使えます。
MPLAB
®
X IDE とソフトウェア ツール
MPLAB X IDE の特長
多機能エディタ
■ 構文の色分け表示 ■ 入力中に候補とヒントを表示するスマートコード補完 ■ ユーザ定義のルールに基づくコードの自動フォーマット処理 ■ コードをインテリジェントに再構築するリファクタリング ツール ■ リアルタイムの構文解析カスタマイズ可能で使いやすいインターフェイス
■ ツールバー、ツールバーのボタン、ウィンドウ、ウィンドウ配置等 のインターフェイスを完全にカスタマイズ可能 ■ コールグラフ ウィンドウ ■ プラグイン形式での機能拡張ナビゲーション機能
■ 強力なナビゲーション ツール : • ファイルへ移動、タイプへ移動、シンボルへ移動、ヘッダへ移動、 宣言へ移動、「Ctrl + マウスオーバー」によるハイパーリンク ■ ユーザ定義のブックマークによるタスクナビゲータ • 例 ://TODO, //FIXME
■ プロジェクト ベースのワークスペース : • 複数のプロジェクト、ツール、設定 • 同時デバッグ セッションファイル履歴とバグトラッキング
■ ローカルファイル履歴機能 • リビジョン管理システム用の NetBeans プラグインも利用可能 ■ Bugzilla(バグ追跡システム) をサポート • 移動しやすいようにエディタに統合済みMPLAB X IDE プラグイン
MPLAB Code Configurator
MPLAB Code Configurator を使うと、デバイスの内蔵モジュー ルを設定するための簡潔な C 言語コードを生成してプロジェクトに シームレスに追加できます。これにより、各種デバイスが内蔵する 豊富なモジュールセットを有効にし、設定し、活用できます。Code Configurator は、MPLAB X IDE のプラグインであり、非常に強 力で使いやすい開発プラットフォームを提供します。 ■ 開発期間の短縮 • ドライバとグラフィカル ユーザ インターフェイスを使い短期間 で開発できます。 ■ 明確なコメント付きの簡潔なドライバ API コードは、変更とデバッ グが容易です。 ■ 信頼性と効率に優れたコンパクトなコード生成 • CPU とメモリ リソースを効率的に活用する信頼性の高いコー ドを生成します。
開発ツールセレクタ
Microchip 社の開発ツールセレクタ (DTS) は、フィルタおよび検索 機能を使って Microchip 社製品に関する開発ツールを簡単に見つけ て頂く事のできる GUI ベースのオンライン / オフライン アプリケー ションです。検索ボックスにツール名またはデバイス名を入力すると、 関連項目が一覧表示されます。登録データは MPLAB X IDE の最 新版リリース時に更新され、オンライン、オフラインどちらでもお使 い頂けます。www.microchip.com/dtsインサーキット エミュレータとデバッガ
インサーキット エミュレータとデバッガ
機能 PICkit™ 3 MPLAB® ICD 3 MPLAB REAL ICE™
インサーキット エミュレータ
USB スピード フルスピードのみ ハイスピード / フルスピード ハイスピード / フルスピード
USBドライバ HID Microchip 社 Microchip 社
USB バスパワー動作 対応 対応 対応 プログラマブル Vpp 対応 対応 対応 ターゲットへの給電 対応 対応 非対応 プログラマブル Vdd 対応 対応 対応 ターゲット Vdd からのドレイン電流 20 mA < 1 mA < 1 mA 過電圧 / 過電流保護 対応 (SW) 対応 (HW) 対応 (HW) エミュレーション サポート フルスピード フルスピード フルスピード ブレークポイント 単純 複合 複合 ソフトウェア ブレークポイント 対応 対応 対応 プログラムメモリのイメージサイズ 512 KB 非対応 非対応 シリアライズド USB 対応 対応 対応 ネイティブ トレース 非対応 非対応 対応 その他のトレース (SPI、PORT、命令) 非対応 非対応 対応 データキャプチャ 非対応 非対応 対応 ロジック / プローブトリガ 非対応 非対応 対応 高速パフォーマンス パック (LVDS) 非対応 非対応 対応 量産プログラマ 非対応 対応 対応
MPLAB
®
X IDE とソフトウェア ツール
インサーキット エミュレータとデバッガ
Microchip 社は 3 種類の汎用デバッガを提供しています。 いずれ も設計プラットフォームは共通で、全てのマイクロコントローラとデ ジタルシグナル コントローラをサポートしています。また、USB バ スパワーで動作し、MPLAB X IDE に完全に統合されています。 MPLAB ICD 3 は、ほとんどのユーザのニーズに十分なデバッグ / ハードウェア機能を備えています。PICkit™ 3 デバッガ / プログラマ は、基本的なデバッグ機能を低コストで提供します。MPLAB REAL ICE™ インサーキット エミュレータは、データキャプチャ、トレース、 ロジックトリガ、最大 10 フィートのケーブル長での高速デバッグ等、 高価なハイエンド エミュレータでしか利用できないような先進の機能 を備えています。MPLAB REAL ICE インサーキット エミュレータ と MPLAB ICD 3 はどちらも量産環境でプログラマとして使う事が できます。MPLAB ICD 3 デバッガ / プログラマ
(DV164035)
MPLAB ICD 3 インサーキット デバッガシステ ムは非常に対費用効果の高い Microchip 社製 高速ハードウェア デバッガ / プログラマです。こ のデバッガを使うと、MPLAB IDE の使いやす くパワフルなグラフィカル ユーザ インターフェ イスで PIC MCU と dsPIC DSC のデバッグとプログラミングを実 行できます。MPLAB ICD 3 インサーキット デバッガのプローブは、 ハイスピード USB 2.0 インターフェイスで PC と接続し、MPLAB REAL ICE インサーキット エミュレータ システムと互換のコネクタ (RJ-11) でターゲット デバイスと接続します。 ■ MPLAB ICD 3 インサーキット デバッガは、高速プロセッサの最 高速度の動作をサポートします。これにより、リアルタイムで実 際のハードウェア上のアプリケーションをデバッグできます。 ■ プローブドライバに追加された保護回路が、ターゲット デバイス からの電源サージに対してプローブキットを保護します。電圧監 視により Vddと Vppを過電圧条件から保護し、全てのラインが 過電流保護を備えています。このデバッガはターゲット デバイス に電源を供給できます (最大 100 mA)。 ■ 小型 (3.7×0.8") でスマートな筐体に収められた MPLAB ICD 3 インサーキット デバッガは USB バスパワーで動作し、外付け の電源アダプタは不要です。MPLAB ICD 3 インサーキット デ バッガは CE および RoHS に準拠しています。 ■ プログラミング速度が向上したため、ファームウェアの再書き 込みにかかる時間が短縮されました。プログラミング速度は、 MPLAB ICD 2 に比べて最大で 15 倍まで向上しています。 ■ MPLAB ICD 3 は、電源電圧 2.0 ～ 5.5 V のデバイスに電源 を供給できます。■ MPLAB ICD 3 は I/O ラインとデバイスをテストするためのテス
ト モジュールを同梱しています。 ■ 無償でダウンロード可能な MPLAB X IDE の新バージョンをイ ンストールするだけで、MPLAB ICD 3 インサーキット デバッガ に新しいデバイスのサポートと先進の機能を追加する事ができま す。最新の MPLAB X IDE からファームウェアをダウンロードす る事で MPLAB ICD 3 インサーキット デバッガをアップグレード 可能です。 ■ 複 数ブレークポイント、ストップウォッチ、MPLAB X IDE エ ディタによるソースコード ファイルのデバッグをサポートする MPLAB X IDE のデバッグ機能を利用すると、プログラムの修正 とデバッグを短時間で行う事ができます。
PICkit 3 インサーキット デバッガ
(PG164130)
PICkit 3 Debug Express を使うと、MPLAB X IDE の強力なグラフィカル ユーザ インターフェイスを利用し て PIC MCU と dsPIC DSC のデバッグとプログラミン グが行えます。 ■ USB(フルスピード 12 Mbit/s) によるホスト PC と の接続 ■ リアルタイム実行 ■ ファームウェアは PC/ ウェブからのダウンロードによって更新可能 ■ スマートな筐体 ■ 低電圧対応 (2.0 ～ 6.0 V) ■ LED インジケータ (電源、ビジー、エラー) ■ マイクロコントローラのプログラムメモリとデータメモリの読み書き ■ プログラムメモリ消去 (ベリファイ付き) ■ ブレークポイントで周辺モジュールをフリーズ
MPLAB REAL ICE インサーキット エミュレータ
(DV244005)
MPLAB REAL ICE インサーキット エミュレー タ システムは、Microchip 社の DSC と MCU 用に Microchip 社が提供する次世代高速エミュ レータです。MPLAB X IDE の使いやすい強 力なグラフィカル ユーザ インターフェイスを使って、PIC MCU と dsPIC DSC のデバッグとプログラムの書き込みを簡単に行う事がで きます。MPLAB REAL ICE インサーキット エミュレータのプロー ブは、ハイスピード USB 2.0 インターフェイスで PC と接続し、 MPLAB ICD 3 システムと互換のコネクタ (RJ-11) またはノイズ耐 性に優れた高速 LVDS 接続 (CAT5) でターゲット デバイスと接続し ます。
MPLAB REAL ICE インサーキット エミュレータは、MPLAB X IDE から最新のファームウェアをダウンロードしてフィールド アップグ レードが可能です。MPLAB X IDE が更新されるにつれ、サポート されるデバイスと新機能が常に追加されます。 ■ リアルタイム実行とリアルタイム トレース収集 ■ ストップウォッチ ■ リアルタイム ウォッチ ■ ブレークポイント、シングルステップ実行、変数の監視 / 変更に よる完全なハードウェア デバッグ ■ 論理プローブ入出力 (8) ■ I/O ポートトレースと SPIトレース (トレースデータの高速アップ ロード用)
■ 高速 /LVDS 通信 (MPLAB REAL ICEインサーキット エミュレー
タ パフォーマンス パック (AC244002) 使用時)
■ 少ピンデバイスとデバッグ機能を持たないデバイスのデバッグ (各
種 MPLAB REAL ICE インサーキット エミュレータ プロセッサ 拡張パック使用)
■ 高電圧 AC アプリケーションのエミュレーション (MPLAB REAL
ICE インサーキット エミュレータ アイソレータ (AC244005) 使用)
■ PIC32 との 4 線 JTAG 接続 (MPLAB REAL ICE インサーキッ
ト エミュレータ JTAG アダプタ (AC244007) 使用)
■ 電力計測とパワー プロファイリング (MPLAB REAL ICE イン
コードの最適化
MPLAB XC コンパイラは高度に最適化されたコードを生成します。 PRO エディションは最も高機能で、最も最適化されたコードを生成 します。コストを抑えた Standard エディションも提供しています。 MPLAB XC には Free エディションのライセンスもあり、60 日間は 評価用として PRO エディションと同じ機能を体験して頂けます。 Microchip 社は MPLAB XC32++ コンパイラ Free および PRO エディションの提供を開始しました。これにより、C++ プロジェクト およびコンポーネントの開発と再利用が可能となりました。 Free エディションは、PRO エディションと同じデバイスとコマンドを サポートします。使用時間とメモリ使用量に制限はありません。ほと んどの用途で十分なコード最適化機能を備えた、機能に制限のない ライセンスでお使い頂けます。 Free エディションには評価用キーをご用意しており、適用すると PRO エディションの機能と最適化レベルを試用できます。評価期間 の 60 日経過後は、Free エディションと同じ機能に戻ります。 Free エディションはこちらからダウンロードできます。www.microchip.com/free
特長
■ ANSI 準拠 ■ Microchip 社周辺モジュール ライブラリを含む充実したライブ ラリ ■ Windows、Linux、Mac OS X で動作可能 ■ MPLAB X IDE に統合する事でグラフィックなフロントエンドを 提供 • 入力エラーとブレークポイントはソースコード内の対応する行 に整合 • C および C++ ソースコードのシングルステップ実行による、 重要箇所での変数とストラクチャの検証 • 定義済みデータタイプ (浮動小数を含む) を持つデータ ストラ クチャをウォッチ ウィンドウに表示ライセンス タイプ
■ シングルユーザ ライセンス : ワークステーション ライセンス ■ ネットワーク サーバライセンス : サーバ上で実行し、複数台のマ シンで使えるライセンスです。 • 同時に実行できるコンパイルは 1 インスタンスのみです。あ るユーザがコンパイルを実行すると、他のユーザは 1 時間後 までコンパイルできません。 ■ 優先アクセス (HPA): 12 ヶ月の保守サポート契約で、以下を含 みます。 • 優先技術サポート • 新しいデバイスのサポート • 新しいアーキテクチャのサポート • コンパイラの更新権利 (パッチレベル)Microchip MPLAB XC コンパイラ
0%
50%
100%
Optimization Level
s
Free
Free 60-day
Evaluation
PRO
Standard
MPLAB XC コンパイラ
MPLAB
®XC8
PIC10/12/16/18 PIC24、dsPIC
MPLAB XC16
® DSCMPLAB XC32/XC32++
PIC32
MPLAB® X IDE の
受賞実績 MPLAB XC コンパイラの 受賞実績
ACE Products of the Year (EE Times China)
MPLAB Harmony 統合ソフトウェア フレームワーク
概要
MPLAB Harmony は、PIC32 MCU 向けの柔軟で包括的なファー ムウェア統合開発環境です。相互動作可能な RTOS 対応ライブラリ の堅牢なフレームワークを使って開発できます。また、Microchip 社による迅速かつ広範なサポートによりサードパーティ製ソフトウェア を統合できます。 MPLAB Harmony はモジュール ライブラリ、ドライバ、システムサー ビスを多数用意しており、これらを使うと簡単にアプリケーション開発 が行えます。このコード開発フレームワークによりリユース性が最大 限に向上し、開発期間が短縮します。
利点
■ 開発期間の短縮 • 量産環境に対応したライブラリにより、シームレスなシステム 統合が可能 • プラットフォームを 1 つに統合する事で開発期間を短縮 • テストおよびデバッグ済みライブラリを使う事により、より多く の時間をアプリケーション開発に費やす事が可能 ■ コードの相互動作性が向上 • 最小限の工数でドライバとライブラリの連携が可能なモジュー ル式アーキテクチャ • 個々の最終システムに合わせてアプリケーション ソフトウェア の変更が容易 ■ サポートの一元化 • 標準インターフェイスを用いた共通のソフトウェア プラット フォームにより、効率的なサポートを実現 ■ 32 ビットのスケーラビリティが向上 • PIC32 デバイス間の容易な移行を実現 ■ サードパーティ製ソフトウェアの統合を強化 • サードパーティ製ソリューション (RTOS、ミドルウェア、ドライ バ) をソフトウェア ネットワークにスムーズに統合 • サ ードパ ー ティ製ソリューションのリセ ー ルとサ ポ ートを Microchip 社が担当MPLAB Harmony で利用可能な PIC32 ソフトウェア開発ツール
アプリケーション OSAL (Operating System Abstract Layer) ミドルウェア / ソフトウェア ライブラリ デバイスドライバ 開発ソフトウェア サードパーティ製 ソフトウェア ■ グラフィック アプリケー ション ■ TCP/IP アプリケーショ ンとユーティリティ ■ USB アプリケーション ■ サードパーティを含む 全ての MPLAB Harmonyコンポーネン トに関する数百種類の デモ アプリケーション ■ 以下をサポート : • ベアメタル • FreeRTOS • OPENRTOS • µC/OS-III • embOS* • ThreadX* * 近日対応 ■ グラフィック ■ TCP/IP ■ USB ■ 暗号化ライブラリ ■ ファイルシステム ■ システムサービス ■ Bluetooth® ■ DSP ライブラリ ■ ADC ■ Ethernet MAC ■ Ethernet PHY インターフェイス ■ コントローラレス グラフィック ■ Epson LCD コントローラ ■ 不揮発性メモリ ■ SPI、USART、ハイスピード USB ■ タイマ、PMP ■ PIC32 の全ての周辺モジュー ルに最適化されたドライバ ■ MPLAB® X IDE ■ MPLAB XC32++ ■ FreeRTOS* ■ OPENRTOS* ■ TCP/IP* ■ SSL/TLS ライブ ラリ 上記以外のソフトウェア コンポーネントも計画中 *Microchip 社がリセールとサポートを担当
MPLAB Harmony v1.0 の特長
■ MPLAB Harmony Configurator (ベータ版) ■ PIC32MX と PIC32MZ を完全サポート ■ 機能とデモを追加 • USB、グラフィック ■ マニュアルをさらに充実 (常時改善) ■ マルチスタック デモを含め、いくつかの新しい RTOS デモを追加 ■ RTOS OSAL およびシステム サービスとの完全なドライバ互換 性を実現
MPLAB Harmony のブロック図
Application(s) Driver Driver Driver Driver Driver Driver PLIB PLIB PLIB PLIB PLIB System Configuration RTOS Configuration Plug-in Plug-in Middleware Driver Middleware Common System Services RTOS (Third Party) O S A L Hardware Software Framework MPLAB ® Harmony Configurator (MHC)MPLAB Harmony 統合ソフトウェア フレームワーク
アプリケーション層
■ 要求される全ての挙動を実装 ■ 抽象化されたハードウェア アクセス ■ PIC32 デバイス間で容易に流用が可能共通のシステムサービス
■ 共通機能を提供する事で重複と競合を回避 ■ モジュール間の複雑な相互動作と相互依存を解消 ■ OSAL により OS の互換性とインターフェイスを提供 ■ 共有リソースを管理 ■ ローレベルのコンフィグレーションとボードサポート パッケージを サポートミドルウェア層
■ 複雑なライブラリとプロトコルの実装 (USB、TCP/IP、ファイル システム、グラフィック) ■ 高度に抽象化された API を提供 ■ ライブラリはスレッドセーフで、RTOS に対応 ■ ドライバ、PLIB、システムサービスの上位に構築 ■ サードパーティ製ライブラリの統合をサポートデバイスドライバ層
■ 周辺モジュールへの高度に抽象化されたインターフェイスを提供 ■ 周辺モジュールへのアクセスを制御 ■ 一部のドライバでは複数のハードウェア インスタンスとソフトウェア クライアントを管理 ■ 周辺モジュールのステートと複数の周辺モジュールのインスタンス を管理 ■ PLIB 経由でハードウェアにアクセス ■ ブロッキングまたはノンブロッキング コードをサポート周辺モジュール ライブラリ (PLIB) 層
■ PIC32 デバイス間のスケーラビリティを実現する機能インター フェイスを提供 ■ デバイス固有の機能を実装MPLAB Harmony Configurator
M P L A B H a r m o n y C o n f i g u r a t o r は 、 M P L A B C o d e Configurator の全ての機能をサポートする予定です。
MPLAB Harmony Configurator の特長
■ 作成 : MPLAB Harmony プロジェクト
■ グラフィカルに選択して設定 :MPLAB Harmony コンポーネント ■ 初期化 : ミドルウェア ステートマシン
■ 作成したプロジェクトのコンパイルと実行が可能
■ MPLAB Harmony Configurator の更新なしにサードパーティ
のソリューションを追加および設定可能
MPLAB Harmony Configurator を使った設計
■ Java および Linux ■ 拡張が容易 • MCU の追加 • 機能の追加 ■ サポートと保守が容易 ■ サードパーティのソリューションを活用 ■ Linux ライクな操作性
Explorer 16 スタータキット (DV164037)
こ の キ ット は 16 ビ ット の PIC24 MCU と dsPIC33 DSC、32 ビット の PIC32 MCU を サポートするアプリケーション開発ツールです。 MPLAB ICD 3インサーキット デバッガ、Explorer 16 開発ボード、Explorer 16 開発ボードまたは MPLAB ICD で使 える 9 V 汎用電源、シリアルケーブル、PIC24FJ128GA010 と dsPIC33F256GP710 (プラグイン モジュールに実装済みで簡単に 交換可能) を含みます。
インテリジェント アナログ内蔵 PIC24F 向け
MPLAB スタータキット (DM240015)
インテリジェント ア ナログ 内 蔵 PIC24F 向 け MPLAB スタータキットは、部品コストの削減、ス ループットの向上、低ノイズアナログ機能といった 長所を評価して頂くためのキットです。プログラマ / デバッガを内蔵しています。PIC24E USB スタータキット (DM240012)/
dsPIC33E USB スタータキット (DM330012)
これらのスタータキットを利用すると、PIC24E MCU および dsPIC33E DSC ファミリを使っ た USB デバイス / 組 み 込 みホスト /OTG ア プリケーションの 開 発とテストを低コストで 行えます。どちらのボードにも、3 つのユーザ プログラマブルな LED、3 つのプッシュボタン スイッチ、マルチメディア拡張ボード (DM320005) および I/O 拡張ボード (DM320002) と互換の拡 張ヘッダが付属します。これらのスタータキットには、基本的な CDC (Communication Device Class) デモ用ソフトウェアが書き込み済 みです。3 V および 5 V PIC24F K シリーズ向け
Microstick (DM240013-1/DM240013-2)
3 V および 5 V PIC24F K シリーズ向け Microstick (DM240013-1、 DM240013-2) は、USB バスパワ ー で 動 作 する柔 軟 な 開 発プ ラットフォームです。これらの低コスト ソリューションには必要な ものが全て揃っており、これから Microchip 社の低コスト 16 ビッ ト マイクロコントローラ ファミリを使った開発を始める方に最適で す。DM240013-1 は 3 V PIC24F「KL/KM/KA」 デ バ イ ス、 DM240013-2 は 5 V PIC24FV「KM/KA」デバイスをサポート しており、きわめて低コストの民生、医療、産業用アプリケーション 開発に対応します。どちらの Microstick もプログラマ / デバッガを 内蔵しており、単体の開発ボードとしてもプロトタイピング ボードのプ ラグインボードとしても使えます。デジタル電源向け MPLAB スタータキット (DM330017)
このスタータキットを使うと、dsPIC33F GS デジタル電力変換ファ ミリの機能を簡単に試す事ができます。このデジタル制御電源ボー ドは DC/DC 同期降圧型コンバータと DC/DC 昇圧型コンバータを 1 つずつ実装しています。各電源段は MOSFET 制御による 5 W の 抵抗負荷を備えます。このキットは内蔵プログラマ/デバッガ、LCDディ スプレイ、内蔵温度センサを実装済みです。スタータキット
スタータキットは、特定のアプリケーションまたはデバイスファミリが 提供する機能を調べるために必要なハードウェアとソフトウェアが全て 揃った低コストのソリューションです。ほとんどのキットは、内蔵また は単体デバッガとチュートリアルを含みます。MPLAB X IDE をイン ストールして起動し、ハードウェアを接続して簡単なチュートリアルに 従うだけで開発を始められます。F1 評価キット (DV164132)
こ の キットは エ ン ハ ン スト ミッドレンジ PIC MCU (PIC12F1XXX/PIC16F1XXX) 向 け デモ / 開発ツールです。PICkit 3 が付属してお り、プログラミングと開発を迅速に行えます。XLP テクノロジ採用 PIC16LF1937を実装したこのプラットフォームは、44ピン開発ボー ド、プロトタイピング領域、3 V LCD グラスで構成され、モータ制 御アドオン、PICkit 3、PICkit シリアル アナライザをサポートします。 汎用の開発プラットフォームであり、低消費電力、LCD、モータ制御 のデモを含みます。PIC18 MCU 向け MPLAB スタータキット
(DM180021)
このキットはオンボード デバッグ / プログラミング機 能、USB 通信、静電容量式タッチパッド、ポテン ショメータ、加速度センサ、microSD™ メモリカー ド、有機 EL ディスプレイを含みます。このボードは USB マウス、ジョイスティック、マスストレージ デバイス (サムドライブ) として機能させる事ができます (全てオンボードの静電容量式タッチ パッドを使用)。PIC18 開発キット (DV164136)
このキットは PIC18 Explorer ボード、PICkit 3 デ バッガ / プ ロ グ ラ マ、USB ケ ー ブ ル、 9 V 汎 用 電 源を含 みます。PIC18 Explorer ボ ー ド に は PIC18F8722(実 装 済 み) と PIC18F87J11 MCU が付属する他、各種プ ロセッサ プラグイン モジュール (PIM) により多数の汎用 PIC18 ファ ミリをサポートします。PICtail™ ドータボードを使うと、各種アクセ サリボードを PIC18 Explorer に接続できます。
PICkit 3 スタータキット (DV164130)
このキットはプロトタイピング領域を備えた実 装済みボードを 1 枚含みます。このボードは PIC16F1829-I/P を 実 装 済 み で す。 ま た、 PIC18F14K22-I/P(20 ピン)MCU のサンプルが 1 個付属します。PICkit 3 Debug Express (DV164131)
PICkit 3 Debug Express は、44 ピンデモボー ド、PIC18F45K20 MCU、PICkit 3 デバッガ /
プログラマを含みます。
PIC24F MCU 向け MPLAB スタータキット
(DM240011)
このキットは内蔵インサーキット デバッガ / プログラ マ、USB デバイス / ホストコネクタ、3 色 LED、 静電容量式タッチパッド、有機 EL ディスプレイを含 みます。メニュー形式のデモ ソフトウェアからデー タのロギング、サムドライブ、グラフィック アプリケーションを実行し て、PIC24F MCU を評価して頂けます。スタータキット
暗号化エンジン内蔵 PIC32MZ 組み込みコネクティビティ
(EC) スタータキット (DM320006-C)
PIC32MZ 組み込みコネクティビティ MCU が内蔵 する先進の高性能周辺モジュールを、最も手軽に低 コストでお試し頂けるキットです。暗号化エンジンを 内蔵した PIC32MZ2048ECM144 を実装してお り、暗号化、復号、認証等のアクションを少ないソフトウェア オーバー ヘッドで実行します。このスタータキットのソケットに各種 10/100 Ethernetトランシーバ (RJ-45) プラグイン コネクタを接続してプロ トタイピングと開発が行えます。PIC32 Ethernet スタータキット (DM320004)
PIC32 MCU を 使った 10/100 Ethernet 開 発 を最も手軽に低コストで試す事ができるキットです。 Microchip 社の無償 TCP/IP ソフトウェアと一緒 に使うと迅速な開発が可能です。PIC32 MCU は CAN 2.0B および USB ホスト / デバイス /OTG モジュールを備え ています。
PIC32 Ethernet スタータキット II (DM320004-2)
PIC32 MCU を使った 10/100 Ethernet 開発 を最も手軽に低コストで試す事ができるキットです。 Microchip 社の無償 TCP/IP ソフトウェアと一緒 に使うと迅速な開発が可能です。PIC32 MCU は CAN 2.0B および USB ホスト / デバイス /OTG モジュールを備え ています。このスタータキットは各種 10/100 Ethernet PHYドー タボードを接続できるソケットを備えており、プロトタイピングと開発 が行えます。
PIC32 USB スタータキット III (DM320003-3)
この キットを使うと、PIC32MX3/MX4 マイクロ コントロー ラの USB および SPI/I2S™ 機 能を簡 単に低コストで試す事ができます。 このボードに は Microchip 社 の 無 償 USB ソフトウェアを含め、 USB 組み込みホスト/ デバイス /OTGアプリケーショ ンの開発に必要なものが全て揃っています。
PIC32 I/O 拡張ボード (DM320002)
PIC32 スタータボード (DM320001、DM320003) と一緒にこの I/O 拡張ボードを使うと、MCU の全 ての信号にアクセスでき、JTAG デバッグ、ICSP™ 開発、PICtail Plusドータカードとの接続が可能です。シリアルメモリ製品向け MPLAB スタータキット
(DV243003)
このキットは堅牢性と信頼性に優れたシリアル EEPROM を使った設計の開発を短期間で行う ために必要なものを全て含み、システム統合 とハードウェア / ソフトウェアの微調整に必要 な期間を大幅に短縮します。Microchip 社の UNI/O バス、I²C™、SPI、Microwire シリアル EEPROM をサポー トしています。モータ制御スタータキット (DM330015)
このキットは BLDC モータ、3 相インバー タ、 オ ン ボ ード デ バッガ / プ ログ ラ マ、 ユーザ設定可能なスイッチ、2 チャンネル mTouch®センシング スライダ、モータ速度表示用 LED インジケー タ、9 V 電源を含みます。このコンパクトなスタータキットを使うと、 dsPIC33 ファミリのモータ制御アプリケーション向け機能を簡単に 低コストで評価して頂けます。Microstick II (DM330013-2)
Microstick II は、Microchip 社 の 16/32 ビ ット MCU お よ び DSCに対応した開発ハードウェア プラットフォームです。SPDIP パッ ケージの 3.3 V PIC24FJ、PIC24H、dsPIC33、PIC32 を全 てサポートしており、低コストで使いやすい開発プラットフォームをお 求めの方に最適なソリューションです。
PICDEM™ PIC18 Explorer ボード (DM183032)
従来の PIC18 汎用 5 V ファミリの上位セットである PIC18F8722 MCU を実装した低コストのデモボードです。さらに PIC 18 J シリー ズ (コスト重視アプリケーション向けの 3 V MCU) の上位セットである PIC18F87J11 プロセッサ プラグイン モジュール (PIM) も付属しま す。この開発ボードと各種プロセッサ向けの PIM を使うと、多くの汎 用 PIC18 ファミリに対応できます。
dsPIC DSC 向け MPLAB スタータキット
(DM330011)
このキットを使うと、dsPIC DSC の音声 / オー ディオ処 理 機 能を簡 単に試 す 事 ができます。 USB バスパワーで動作し、デバッグ回路と高品 質なオーディオ アプリケーションに対応する 24 ビット コーデックを内蔵しています。このボードは設定可能なスイッ チ、ポテンショメータ、温度センサ、4 Mb シリアル EEPROM (オー ディオ サンプル等の保存用) も実装しています。PIC32 スタータキット (DM320001)
35 以上のサンプル ソースコードと入門プロジェ クトが付属した本キットには、高性能 PIC32 MCU のコード作成、書き込み、デバッグ、実 行に必要なものが全て揃っています。PIC32MX1/MX2 スタータキット (DM320013)
PIC32MX1/MX2 スタータキットは、低コス ト、 高 性 能 の PIC32MX1/MX2 MCU の 可 能性を試して頂くための完全なソリューションで す。このキットは mTouch センシング ソリュー ションのボタンを使った基本的なユーザ インターフェイスと高品質 オーディオの入門用として最適です。PIC32 Bluetooth
®スタータキット (DM320018)
この低コスト Bluetooth 開発プラットフォームは PIC32MX270F256D MCU を実 装していま す。このキットは HCI ベースの Bluetooth 無線、 プッシュボタン、CREE 社の高輝度多色 LED、 単色 LED、加速度計、温度センサ、GPIO を実 装しており、Bluetooth Serial Port Profile (SPP)、USB、汎用 アプリケーションの迅速な開発を支援します。Bluetooth Low Energy PICtail/PICtail Pus
(RN-4020-PICTAIL)
RN4020 PICtail/PICtail Plus は、認証済み* の RN4020 Bluetooth Low Energy モジュールを 使った設 計 の 試 作 用 開 発ツー ルです。RN4020 PICtail は 内 蔵 の PIC18 MCU で USB シリア ル 通信が行えるため、PC に直接接続して RN4020 のスクリプト機能を手軽に試す事ができます。RN4020 PICtail を Explorer 16 開発ボード (DM240001) に取り付けると、PIC16、 PIC18、PIC32 MCU ファミリを使った高機能アプリケーションも開 発できます。
Ethernet
Ethernet PICtail Plusドータボード (AC164123)
こ の ボ ー ド は 28 ピ ン ENC28J60 Ethernet コントロ ー ラを 実 装し、RJ-45 コネクタに接続しています。このボードを Explorer 16 開発ボード (DM240001) に 取り付けて Microchip 社の無償 TCP/IP ス タックを使うと、Microchip 社の 16/32 ビット製品と接続できます。
Fast 100 Mbps Ethernet PICtail Plus
ドータボード (AC164132)
このボードは 64 ピン ENC624J600 Ethernet コントローラを実装 し、RJ-45 コネクタに接続しています。このボードは、Explorer 16 開発ボード (DM240001) と PIC18 Explorer ボード (DM183032) に取り付けて Microchip 社の 8/16/32 ビット製品と接続できます。PICDEM.net™ 2 開発ボード (DM163024)
このボードは、ENC28J60 Ethernet コントローラとシングルチッ プ Ethernet PIC18F97J60 MCU の両方をサポートするインター ネット /Ethernet 開発ボードです。このボードと Microchip 社の無 償 TCP/IP スタックを組み合わせると、リモートからインターネット 経由で組み込みアプリケーションを監視 / 制御できるウェブサーバを 開発できます。LAN9500A ハイスピード USB 2.0-10/100
Ethernet ブリッジ コントローラ
(EVB-LAN9500A-MII/EVB-LAN9500A-LC)
EVB-LAN9500A-MII は、ハイスピード USB 2.0-Fast Ethernet ブリッジ コントロ ー ラ LAN9500A の評価に使います。既存の USB ポートと LAN9500A を使うと、システムに Ethernet 接続を追加できます。 * 日本国内電波法に関しては弊社代理店にお問い合わせください。特定用途向け開発ツール
Bluetooth
RN42 Bluetooth 評価キット (RN-42-EK)
R N - 4 2 - E K は 、 R N 4 2 - I / R M モ ジュー ルを実装した認証済み Class 2 Bluetooth 評 価 キ ット で す。 標 準 の USB インターフェイスで PC に直接接続 するか、TTL UART インターフェイスを 利用して組み込みプロセッサに接続するかを柔軟に選べます。インジ ケータ LED、スイッチ、信号ヘッダを実装しており、プロトタイプ製 作と既存システムへの組み込みを短期間で行えます。RN52 オーディオ Bluetooth 評価キット (RN-52-EK)
RN-52-EK は、Bluetooth バ ー ジ ョ ン 2.1+EDR 互 換 の 認 証 済 み Bluetooth バージョン 3.0 モジュールである RN52 を使ったオーディオ アプリケーション評価 用キットです。このキットを使うと、RN52 の機能を試し、プロトタイプを素早く簡単に評価および開発できます。 RN-52-EK はスマートフォンとのペアリング、音楽のストリーミング、 ハンズフリー通話が可能です。また、複数の Bluetooth プロファイ ルとコーデックもサポートしています。RN-52-EK には RN52 評価 用ボード、USB ケーブル、ステレオスピーカ、マイクも付属してい ます。PIC32 Bluetooth オーディオ開発キット (DV320032)
PIC32MX470F512L を 実 装 し た PIC32 Bluetooth オーディオ開発キットは、低コスト の Bluetooth オーディオ システムの設計と開 発に最適です。低コストの HCI 無線モジュール による Bluetooth オーディオ ストリーミング、 Bluetooth 対応スマートフォンおよび携帯音楽 プレーヤとの互換性、USB メモリのサポート、2" カラー LCD ディ スプレイ、ラインまたはヘッドフォンへの 24 ビット /192 kHz のオー ディオ変換等の特長を備えています。マルチメディア拡張ボード II (DM320005-2)
このボード (MEB-II) は豊 富な機 能をコンパク トに統 合した柔 軟 な 開 発プラットフォームで、 PIC32MZ スタータキットと組み合わせて使いま す。MEB-II キットには、4.3" WQVGA PCAP タッチ ディスプレイ ドータボードが付属します。超低消費電力
nanoWatt XLP 16 ビット開発ボード (DM240311)
この開発ボードは、スリープ電流 20 nA を実現し た Microchip 社の超低消費電力 16 ビット PIC24F MCUに対応した低コスト開発システムです。このボー ド は PIC24F16KA102、PIC24FJ64GA102、 PIC24F64GB002 MCU ファミリを使ったアプリ ケーション開発をサポートします。バッテリと環境発電モジュールを含 む 5 種類以上の電源に対応し、選択的に動作させる事ができる各種 の周辺コンポーネントをサポートしています。XLP 8 ビット開発ボード (DM240313)
この開発ボードは低消費電力の開発に理想的なプラットフォームで、 スリープ電流を 20 nA までに抑えた設計を可能にします。このボー ドはインサーキット プログラマ / デバッガ接続用のインターフェイス と、USB インターフェイス (給電と PC との通信用) を備えています。 PIC18F87K22 が実装済みであり、PIC16LF1947 PIM も付属 します。6 種類の電源に対応しています。汎用
PIC10(L)F32X 開発ボード (AC103011)
PIC10(L)F32X 開発ボードを使うと、PIC MCU を 使った設計、構成可能なロジックセル (CLC)、相補波 形ジェネレータ (CWG)、数値制御オシレータ (NCO) 等の周辺モジュールを使ったアプリケーション開発が学 べます。
PICDEM Lab 開発キット (DM163045)
PICDEM Lab 開 発 キ ッ ト は、 Microchip 社のほとんど全ての 6/8/ 14/18/20 ピン 8 ビットフラッシュ PIC マイクロコントローラに対応した 包括的な開発 / 学習用プラットフォー ムを提供します。PICDEM Lab 開発 キットは、PIC マイクロコントローラを初めてお使いになるお客様と 大学生を主な対象としており、同梱されている Microchip 社の最も 標準的な 5 つの 8ビットPIC マイクロコントローラと各種ディスクリー ト部品を使って一般的な回路を多数作成して頂けます。拡張ヘッダか らは、実装した PIC マイクロコントローラの全ピンとボード上の全部 品へのアクセスが可能です。このキットには PICkit 3 インサーキット デバッガが付属します。グラフィックと LCD
リモコン デモボード (DM240315-2)
このボードはグラフィック、mTouch、USB、RF4CE の機能を 1 つのデモ プラットフォームに統合したもので す。PIC24FJ256DA210、3.5" グ ラ フィック TFT LCD(抵抗膜式タッチパネル付き)、静電容量式タッチキー (プラスチック カバー付き)、MRF24J40 2.4GHzトラ ンシーバ、ZENA™ 無線アダプタを実装したリモコンの デモです。PIC24FJ256DA210 開発ボード (DM240312)
グラフィック、mTouch、USB 内蔵の PIC24FJ256DA210 の機 能と性能を評価できる、低コストで使いやすい開発ボードです。グラ フィカル ヒューマン インターフェイス アプリケーションの開発に理想 的なプラットフォームです。VGA カメラセンサ (VCS) PICtail Plus ボード
(AC164150)
このボードは PIC32 MCU ベースのシステム に基本的な視覚および監視機能を追加します。 640×480 VGA カラー CMOS センサ を 実 装済みです。このボードは、I/O 拡張ボードに 装着して PIC32 スタータキット、Epson グラフィック開発ボード、 VGA ディスプレイと接続できます。特定用途向け開発ツール
低コスト コントローラレス (LCC) グラフィック PICtail
Plusドータボード (AC164144)
このボードを使うと外付けのグラフィック コントローラ不要でグラ フィック ソリューションを開発でき、多くのアプリケーションで BOM コストを抑える事ができます。PIC32 スタータキット(DM320001、 DM320003-2、DM320004) または Explorer 16 開発ボード (DM240001) に接続するよう設計されています。 さらに高度なグラフィックまたは大画面への対応が必要な場合、外付 けグラフィック コントローラを使った以下のボードを Explorer 16 ま たは PIC32 スタータキットに接続して使えます。 ■ Solomon Systech 社 SSD1926 グラフィック ボード (AC164127-5) ■ Epson 社 S1D13517 グラフィック ボード (AC164127-7) 上記のグラフィック開発ボードは、以下に示す 3.2 ～ 7" のサイズの グラフィック ディスプレイ ボードと自由に組み合わせて使えます。 ■ QVGA 3.2" グラフィック ディスプレイ Truly 320×240 ボード (AC164127-4) ■ WQVGA 4.3" グラフィック ディスプレイ Powertip 480×272 ボード (AC164127-6) ■ VGA 5.7" グラフィック ディスプレイ Truly 640×480 ボード (AC164127-8) ■ WVGA 7" グラフィック ディスプレイ Truly 800×480 ボード (AC164127-9)LCD Explorer 開発ボード (DM240314)
LCD Explorer 開発ボードは、x8 コモンセグメント LCDドライバを 内蔵した Microchip 社の 100 ピン MCU をサポートしています。 38 セグメント x8 コモン LCD ディスプレイのコモン LCDドライバ を内蔵した MCU の評価プラットフォームとして最適です。PICtail Plusドータボードも接続でき、選択した MCU を複雑なシステムで 評価する事もできます。照明
照明用通信開発プラットフォーム (DM160214)
照明用通信開発プラットフォームは、通信機能 を持つ照明アプリケーションを作成するための 汎用照明開発プラットフォームを提供します。 このプラットフォームは、メインボードと各種通 信インターフェイス アダプタで構成され、DALI や DMX512A の他、 将来のプロトコルでの開発もこれらのアダプタでサポートします。M2M (Machine-to-Machine)
M2M (Machine-to-Machine) PICtailドータボード
(AC320011)
M2M PICtailドータボードは u-blox 社の GPS および GSM/GPRS モジュールを使っており、 位置情報に対応した低コストの M2M アプリケー ションを容易に開発できます。このドータボー ドを PIC32 マルチメディア拡 張ボードおよび PIC32 スタータキットと接続するだけで、テキスト メッセージングと GPS 機能を利用したリモート監視アプリケーションを開発できます。モータ制御と電力変換
F1 PSMC 28 ピン評価プラットフォーム
(DM164130-10)
この開発ボードは、既に PIC マイクロコントロー ラ開発ツールをお持ちの方が PIC16F178X の機能を評価するためのものです。F1 LV 評価プラットフォーム (DM164130-5)
F1 低電圧評価プラットフォームは、エンハンスト ミッ ドレンジ PIC マイクロコントローラ (PIC12F1XXX/ PIC16F1XXX) 向けの開発ツールです。XLP テクノ ロジ対応の PIC16LF1947 と低電圧単セルバッテリ 動作をサポートする MCP1624 を実装したこのボー ドは、汎用および低電圧開発用のプラットフォームで す。PIC12F1XXX/PIC16F1XXX マイクロコントローラ用のコー ドを開発できます。プロトタイピング領域、LCD 制御、システム電 流監視、温度センシング、リアルタイム クロック、LED 駆動、ボタ ン制御、USB インターフェイス、各種電源対応、BLDC/BDC/ 単 極 / 双極ステッピング モータ制御等の機能を備えています。特定用途向け開発ツール
dsPICDEM™ MCLV-2 開発ボード (DM330021-2)
dsPICDEM MCLV-2 開発ボードは、センサ 付きまたはセンサレスのブラシレス DC モー タ (BLDC) および永久磁石式同期モータの制 御アプリケーションに、対費用効果の高い評 価 / 開発手段を提供します。28 ピン SOIC パッケージの dsPIC33F/E デジタルシグナル コントローラと各種プ ラグイン モジュール (PIM) をサポートします。デバイス内蔵のオペ アンプまたは MCLV-2 ボードに実装された外部オペアンプのどちら も使え、それぞれに対応した PIM を提供しています。MCLV-2 は、 従来の MCLV と全ての PIM に対して完全に下位互換です。最大定 格 48 V/15 A のモータまで制御可能です。24 V BLDC モータ (AC300020) および 24 V モータ電源 (AC002013) と組み合 わせると、24 V BLDC 開発キットを構成できます。また、USB、 CAN、LIN、RS-232 等複数の通信チャンネルもサポートします。dsPICDEM MCHV-2 開発システム (DM330023-2)
dsPICDEM MCHV-2 開発システムを使う と、dsPIC DSC を使ってセンサ 付きまた はセンサレス ブラシレス DC (BLDC) モー タ、永久磁石式同期モータ (PMSM)、AC 誘導モータ (ACIM) 等、各種高電圧モータ 制御アプリケーションを短期間で開発でき ま す。MCHV-2 は AC85 ～ 285 V の 入 力 から 最 大 1000 W (@400 V) を出力し、力率改善回路を内蔵しています。MCHV-2 は dsPIC33F/E モータ制御デバイスファミリをサポートし、28 ピ ン SOIC デバイス以外に汎用 100ピン プラグイン モジュール (PIM) も装着できます。この開発ボードでは、一部の dsPIC DSC に内蔵 のオペアンプまたは MCHV-2 ボードに実装された外部オペアンプの どちらも使えます。内蔵オペアンプと外部オペアンプのどちらを使う 場合でも、Microchip 社が対応する PIM を提供しています。低電圧モータ制御開発セット (DV330100)
この低電圧モータ制御開発セットを使うと、2 つの ブラシレス DC (BLDC) モータまたは永久磁石同 期モータ (PMSM) を同時に駆動するためのデュア ル / シングル モータ制御電源段を低コストで評価 および開発できます。このセットは dsPIC DSC シ グナルボード、モータ制御 10～ 24 Vドライバボー ド、dsPIC33EP512GM710 デュアルモータ制 御 PIM で構成されます。このセットは dsPIC33EP ファミリを使っ た組み込みモータ制御アプリケーション ソフトウェアの開発および評 価用プラットフォームです。昇降圧型コンバータ PICtail Plus カード (AC164133)
2 つの降圧段出力と 1 つの昇圧段出力を持つ昇降圧型コンバータ PICtail Plus カードです。dsPIC33F GS SMPS デバイスの低コ ストな開発プラットフォームとして使えます。このボードは、Explorer 16 ボードまたは 16 ビット 28 ピン スタータボード、dsPIC33F SMPS デバイス、デジタル電力変換デバイスと組み合わせて使え ます。
セキュリティ
無線セキュリティ リモコン開発キット
(DM182017-1/2/3/4)
無 線 セ キュリティ リモコン アプリ ケーションの開発用プラットフォーム で す。DM182017-1/2/3 を 使 う と、KeeLoq® Classic プ ロト コ ル と KeeLoq Advanced (AES-128) プ ロトコルの 2 種類のセキュリティ プロ トコルを試す事ができます。DM182017-4 を使うと、Ultimate KeeLoqおよび KeeLoq Classic プロトコルを試す事ができます。ど のキットにも PIC12LF1840T39A を内蔵した 4 ボタンのキーフォ ブ トランスミッタが付属し、キットごとに周波数が下記の通りに設定 されています。これらのキットは レシーバ PICtailドータボードと組 み込みセキュリティ開発ボードも含みます。 ■ DM182017-1 433.92 MHz ■ DM182017-2 868 MHz ■ DM182017-3 915 MHz ■ DM182017-4 433.92 MHz特定用途向け開発ツール
タッチセンシング技術
拡張 mTouch 静電容量式タッチ評価キット
(DM183026-2)
拡張 mTouch 静電容量式タッチ評価キット は、PIC16F/PIC24F/PIC32 マ イ ク ロ コントローラを使って各種静電容量式タッ チ アプリケーションを開発するためのプラッ トフォームです。Metal Over Cap アクセサリキット (AC183026)
このキットは金属板越しでも静電容量式 タッチセンシングが 使 える Metal Over Cap テクノロジを使ったドータボード 2 枚 で構成されます。1 つはステンレス製カ バー、もう 1 つはプラスチック製カバーを使っています。mTouch 静電容量式タッチ評価キット (DM183026-2) と組み合わせる事で、 Microchip 社独自の技術を簡単に評価できます。
mTouch AR1000 開発キット (DV102011)
このキットには、AR1000 抵抗膜式コン トローラを使った低コスト ソリューション の開発を始めるために必要なものが全て 揃っています。このキットは AR1000 開 発ボード、7" 4 線抵抗膜式タッチスクリー ン、PICkit シリアル アナライザ、インターフェイス ケーブル一式、 CD-ROM(技術文書とソフトウェアを収録) で構成されます。mTouch AR1100 開発キット (DV102012)
このキットには、AR1100 抵抗膜式 コントローラを使った低コスト USB ソ リューションの開発に必要なものが全 て揃っています。投影型静電容量式タッチ対応 PIC32 GUI 開発ボード
(DM320015)
このボードを使うと、低コストのマルチタッ チ GUI を 開 発 できます。 この ボ ードには PIC32MX795F512H と投影型静電容量 式タッチ コントローラ MTCH6301 を実装 済みです。このボードは USB ホストとデバイスの両方の接続機能を 備える他、I/O 接続としてスルーホール パッドにカスタムボードを接 続できます。MGC3130 シングルゾーン 「Hillstar」 評価キット
(DM160218)
このキットは、MGC3130 モジュール、 I2C-USB ブリッジ モジュール、4 層リファ レンス電極 (検出エリア 95×60 mm) で 構成される MGC3130 リファレンス シ ステムです。Hillstar パッケージは、セ ンサのパラメータ設定および性能評価用 に人間の手を模した「ハンドブリック」を含んでいます。Aurea GUI と GestIC®テクノロジ ライブラリを含む MGC3130 ソフトウェア パッケージ、MGC3130 ソフトウェア開発キット (SDK)、電極リファ レンス デザインを備えた Hillstar 開発キットを使うと、MGC3130 を使った設計が簡単に行えます。USB
PIC32 I/O 拡張ボード (DM320002)
PIC32 ス タ ー タ ボ ー ド (DM320001、 DM320003) にこの I/O 拡張ボードを追加す ると MCU の全ての信号にアクセスでき、JTAG デバッグ、ICSP 開発、PICtail Plusドータカー ドを利用できます。PICDEM FS USB デモボード (DM163025-1)
PICDEM FS USB デ モ ボ ー ド は、 PIC18F2X/4XK50 USB MCU ファミリ 向けの使いやすい評価プラットフォームで す。これらのデバイスは外付け水晶振動子 不要でフルスピード USB 通信が可能なため、コストと設計労力を 大幅に削減できます。このデモボードには、USB 通信ソリューショ ンの評価と開発に必要なハードウェアが全て揃っています。さらに、 Microchip 社のオンライン ソフトウェア ライブラリで無償のソフト ウェアも提供しています。
特定用途向け開発ツール
特定用途向け開発ツール
USB PICtail Plusドータボード (AC164131)
このドータボードを Explorer 16 ボードに接続し、PIC24 または PIC32 USB PIM を使う事で USB 接続が可能です。
バッテリ充電対応 USB2514B ハイスピード USB 2.0
マルチ TT 4 ポートハブ (EVB-USB2514BC)
このボードでは、4 つのダウンストリーム ポー トを備えた低消費電力でフル機能の、OEM による設定が可能な Hi-Speed USB ハブで ある USB2514B MultiTRAK™ ハブ コン トローラを評価できます。これらダウンスト リーム ポートはいずれも USB Battery Charging 仕様に準拠した バッテリ充電が可能です。USB2640 超高速フラッシュ メディア コントローラ内蔵
USB 2.0 ポートハブ評価用ボード (EVB-USB2640)
USB2640 は USB 2.0 ハ ブ、 超 高 速 フ ラッシュ メディア コントローラ、プロトコ ル ブリッジを統合したデバイスです。EVB-USB2640 評価用ボードは、フラッシュ メ ディア カード リーダ / ライタ、プリンタ、デ スクトップ / ノートブック PC、コンシューマ向けオーディオ / ビジュア ル (A/V) 機器、フラットパネル ディスプレイ等のアプリケーションの 評価用プラットフォームです。Wi-Fi
RN171 Wi-Fi 評価キット (RN-171-EK)
RN-171-EK は、RN171 モ ジュー ル を 実 装し た 802.11 b/g Wi-Fi 評 価 キットです。このキットを使うと、組み 込みアプリケーションに Wi-Fi 接続を簡 単に追加できます。 標準の USB イン ターフェイスで PC に直接接続するか、 TTL UART インターフェイスで組み込みプロセッサに接続するかを 選べます。このボードに実装された 2 つのプッシュボタンを使うと、 SoftAP および WPS モードをソフトウェア設定なしで制御できます。 インジケータ LED とジャンパを実装しており、プロトタイプ製作と既 存システムへの組み込みを短期間で行えます。Wi-Fi G デモボード (DV102412)
こ の デ モ ボ ード は、 認 証 済 み MRF24WG0MA 802.11 b/g Wi-Fi モジュールを簡単に評価できるコ ンパクトなデモ プラットフォームです。2 本の単 4 形 乾電池でスタンドアロンのウェブサーバとして機能しま す。基板上では MRF24WG0MA Wi-Fi モジュールが PIC32 MCU に接続されています。TCP/IP スタック は、Web サーバとしての動作および SoftAP、Wi-Fi Direct クライアント、WPS 機能を実行できるように構成済みです。MiWi™プロトコル -Wi-Fi 無線デモキット (DM182018)
このデモキットを使うと、MiWi 無線ネットワー ク プロトコルから Wi-Fi へのゲートウェイ ソ リューションを評価できます。このキットには、 MiWi および Wi-Fi の両方のトランシーバを 実装した無線評価用ボード 1 枚と MiWi 無線 ネットワーク プロトコル デモボード 2 枚が含まれ、3 ノードの MiWi ネットワークを構築できます。このデモキットには、MiWi 無線ネット ワーク プロトコルを利用した P2P ネットワークをウェブブラウザから 接続登録、制御するデモプログラムが書き込み済みです。アナログ開発ツール
A/D コンバータ (ADC)
MCP3421 重さはかりデモボード (MCP3421DM-WS)
この ボ ードは、 電 子 式 重 さは かりアプリケ ー ション で 低 消 費 電 力 18 ビット ADC で あ る MCP3421 の性能を評価するためのものです。 MCP3421 の隣には低ノイズ自動ゼロ調整オペ アンプ MCP6V07 を実装しています。このオペ アンプを使うと、A/D 変換前にゲインを追加し た場合に得られる性能向上を評価できます。PC との USB 通信と LCD の制御は PIC18F4550 で行います。回路の性能パラメータ の表示と重さはかりの校正は PC 上の GUI ソフトウェアで行います。MCP3421 バッテリ残量ゲージデモボード
(MCP3421DM-BFG)
MCP3421 によるバッテリ電圧と放電電流 の計測方法を評価するためのボードです。 MCU のアルゴリズムがバッテリ使用量を計算 します。このデモボードは以下のパラメータ を表示します。 (a) バッテリ電圧計測値 (b) バッテリ放電電流計測値 (c) バッテリ使用量 (計算値) このボードは単セルの 4.2 V リチウムイオン バッテリ 1 本を充電で きますが、デモキットには一次電池の 1.5 V 単 4 形乾電池が付属し ているため、充電機能はファームウェアで無効にされています。16 ビット MCU 向け MCP3910 ADC 評価用ボード
(ADM00425)
16 ビット MCU 向 け MCP3910 ADC 評 価 用ボードを使うと、複数デバイス、絶縁システ ムにおける複数個の MCP3910 2 チャンネル ADC の性能を評価できます。このボードは 4 個の MCP3910 を実装済みで、その内 3 個 は絶縁されており 2 線式シリアル インターフェイス モードで動作し ます。また、Explorer 16 等の多ピン PIC MCU デモボードと互換 の 100ピンPIMシステムを使って、16ビットPICマイクロコントロー ラ ベース アプリケーションの開発プラットフォームとしても使えます。 ボードから送信されたデータサンプルを PC で表示できるプログラム を書き込み済みの PIC24FJ256GA110 PIM モジュールが付属し ます。CAN/LIN インターフェイス製品
MCP2515 PICtail Plusドータボード
(MCP2515DM-PTPLS)
このドータボードは、PICtail Plus コネクタを備 えたボードに接続して使うシンプルなコントローラ エリア ネットワーク (CAN) ボードです。このボー ドは PICkit シリアルコネクタも備えており、PICkit シリアル アナラ イザを接続できます。CAN ノードは、MCP2515 スタンドアロン CAN コントローラと MCP2551 CANトランシーバによって構成さ れます。PICkit Plus および PICkit シリアルコネクタを使うと、ボー ドを各種の PIC MCU に接続して CAN ノードの開発ができます。MCP2515 CAN バスモニタ デモボード
(MCP2515DM-BM)
このキットは同じボードを 2 つ含みます。これらを接続してシンプル な 2 ノードの CAN バスを形成し、同梱の PC インターフェイスを使っ て制御 / 監視できます。これらのボードは、既存の CAN バスに接続 する事もできます。デジタル ポテンショメータ
MCP401X 評価用ボード (MCP401XEV)
MCP401X 評価用ボードを使うと、デジタル ポテ ンショメータ デバイス MCP40D18 の動作を簡単 に評価できます。このデバイスは MCP40D17、 M C P 4 0 D 1 9 、 M C P 4 0 1 7 、 M C P 4 0 1 8 、 MCP4019 と類似のデバイスです。このボードは SC70EV 汎用 PCB を使っており、MCP40D18 を実装済みです。6 ピンヘッダ (PICkit シリアル) は MCP40D18 のピンにジャンパで接続済みで す。このヘッダを使って PICkit シリアル アナライザとデバイスの通 信が可能です。このボードのユーザガイドには、PICkit シリアル ア ナライザで MCP40D18 を制御するデモを掲載しています。ブラン ク PCB も提供しています (製品番号 : SC70EV)。SC70EV キット は 5 枚の PCB を含みます。MCP43XX 評価用ボード (MCP43XXEV)
MCP43XX 評 価 用ボードを使うと、デジタ ル ポテンショメータ デバイス MCP4361 の 動 作を簡 単に評 価できます。 このボード は TSSOP20EV 汎 用 PCB を 使って おり、 MCP4361 を実 装 済 みです。6 ピンヘッダ (PICkit シリアル) は MCP4361 のピンにジャンパで接続済みです。このヘッダを使って PICkit シリアル アナライザとデバイスの通信が可能です。HV9961DB1 LEDドライバは、入力 AC ラインおよび出力 LED ストリング電圧の全レンジで数 mA 以内の安定したレギュレーション が可能です。LED 電流精度は出力フィルタ インダクタンスやタイミ ング抵抗といった受動部品の公差にほとんど影響されません。LED 電流精度は主に HV9961 制御 IC 内部の 275 mV ±3% 参照電 圧と外部電流検出抵抗の公差で決まります。出力電流は基板に実装 されたポテンショメータを使って最小 60 mA まで調整できます。し かし、正確な電流制御はフィルタ インダクタが電流連続モードの時、 すなわち LED 電流がインダクタ リップル電流の振幅より大きい場合 にのみ達成できます。
