１． 設問の場合は，低圧側ラインに 安全弁は必要である。その吹出し設定 圧力は，低圧側ラインの最高使用圧力 を超えない値とし，また，吹出し容量 は高圧側蒸気量以上とする。
ただし，低圧側ラインの主蒸気管に ついて，その最高使用圧力を高圧側の 主蒸気管と同じ（設問の例では 3.3 MPa）のものに変更すれば，ライン の安全弁は設ける必要はない。
２． 最大蒸発量を増加変更する場合，
安全弁の吹出し量の計算に際しては，
ボイラーの最高使用圧力が変わらない 場合は，既設の安全弁の容量も計算に 含ませてよい。
３． ボイラーには，破裂板の使用は 認められていない。

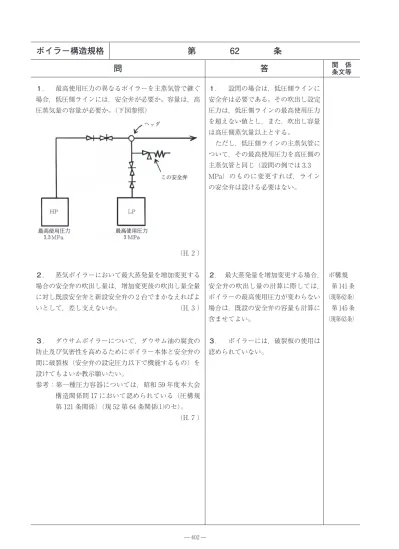

１． 最高使用圧力の異なるボイラーを主蒸気管で継ぐ 場合，低圧側ラインには，安全弁が必要か。容量は，高 圧蒸気量の容量が必要か。（下図参照）
（H. 2 ）
２． 蒸気ボイラーにおいて最大蒸発量を増加変更する 場合の安全弁の吹出し量は，増加変更後の吹出し量全量 に対し既設安全弁と新設安全弁の 2 台でまかなえればよ いとして，差し支えないか。 （H. 3 ）
３． ダウサムボイラーについて，ダウサム油の腐食の 防止及び気密性を高めるためにボイラー本体と安全弁の 間に破裂板（安全弁の設定圧力以下で機能するもの）を 設けてもよいか教示願いたい。
参考：第一種圧力容器については，昭和 59 年度本大会 構造関係問 17 において認められている（圧構規 第 121 条関係）（現 52 第 64 条関係⑴のセ）。
（H. 7 ）
ボ構規 第 141 条
（現第62条）
第 145 条
（現第63条）
ボ構規 第 63 条
圧構規 第 64 条 ４． 本過熱器は，独立過熱器と見な
され，第二種圧力容器として扱われる。
安全弁の吹出し量は，圧構規第 123 条
（現 52 第 64 条⑴のオ，カ）を適用され たい。
５． ⑴ 0.0980665 を乗じて MPa に 換算した値以下の値で設定されたい。
この値で吹出し量を計算した値が，
最大蒸発量以上であればよい。
⑵ 変更届けは必要としない。ただ し，性能検査時等に提示できる試験成 績書を設置届に添付しておくこと。
４．
圧縮空気 蒸気
ボイラー
過熱器
煙
突
ボイラー発生蒸気と圧縮空気の混合気体が流入する上 図中 印の過熱器安全弁の吹出し容量の計算は，どの ように考えるべきか。
（H. 12）
５． 平成 11 年 9 月 30 日付け労働省告示によりボイラー 明細書等の単位と構造規格が改正されたが，使用中のボ イラー・圧力容器の安全弁を変更する際に以下の点につ いて教示願いたい。
⑴ 現在付いている安全弁の吹出し圧力を 0.0980665 を乗じて MPa に換算した値では安全弁のメーカーの標 準品では入手できないので，標準であるものを使用する 際の選定条件。
⑵ その際の吹出し量の計算を改正構造規格で行う場 合に，従来の明細書に添付している計算と異なる場合は どのようにすればよいか。
（H. 12）
製造許可基準機械等検定規則ボイラー構造規格 小型ボイラー構造規格 圧力容器構造規格 小型圧力容器構造規格
ボ構規 第 65 条 ６． 貴見のとおり。
７． 安全弁の設定圧力は，ボイラー 則第 28 条によること。
６． ボ構規第 83 条解釈例規⑵（平成 3.9.25 2 基収第 940 号の 2）（現 30 第 35 条関係⑶のアのウ）において節 炭器に安全弁又は逃がし弁を設ける事例について回答が されているが，ボ構規第148条（現第65条）（温水ボイラー の逃がし弁又は安全弁）の規定に準じ，節炭器内の水の 最高使用温度が 120 度以下の場合は逃がし弁を，120 度 を超える場合は安全弁を備えることと解してよいか。
C B A
逆止め弁 止め弁 止め弁
ボイラー 節炭器
（2） 給水管の範囲 問 本条第１号において，下図のようにボ イラー本体と節炭器との間に止め弁がある場合には，「ボイ ラー本体から給水逆止め弁までの間」とは，下図においては Ｃの部分の給水管をいうものと解してよろしいか。
答 貴見のとおり解して差し支えない。ただし，設問の図に示 される場合においては，節炭器にボイラー本体への給水に差し 支えない設定圧力の安全弁又は逃がし弁を設ける必要がある。
（平成 3.9.25 2 基収第 940 号の 2）
（H. 15）
７． 安全弁の吹出し圧力を決める規定として，ボ構規 第 62 条第 1 項に「内部の圧力を最高使用圧力以下に保 持することができる安全弁」と定められているが，この
「内部の圧力を最高使用圧力以下に保持する」とは，本 条の 43 の⑴に示されている。JIS B 8201 の 15.1（JIS B 8201：2005 の 10.1.1a））の規定による「各部の圧力が 当該各部の最高使用圧力以上その 6％（この値が 35kPa
（ 現 0.034MPa） 未 満 の と き は 35kPa（ 現 0.034MPa））
を超えないようにしなければならない」を含むと考え，
JIS B 8201 の 15.3（JIS B 8201：2005 の 10.1.1c））の規 定に準じ，安全弁の吹出し圧力を調整すればよいと解し てよいか。
（H. 16）
８． 貴見のとおり。
９． 貴見のとおり。
８． ボ構規第 62 条第 1 項に，蒸気ボイラーには，内 部の圧力を最高使用圧力以下に保持することができる安 全弁を 2 個以上備えなければならない。とあるが，以下 のように解釈してよいか。
1 個の安全弁で内部の圧力を最高使用圧力以下に保持 する必要はなく，2 個以上の安全弁で内部の圧力を最高 使用圧力以下に保持すればよい。（例えば，2 個の安全 弁が取り付けられている場合，各々の安全弁がボイラー の最大蒸発量をまかなうのではなく，2 個の安全弁でボ イラーの最大蒸発量をまかなってよい。）
（H. 17）
９． 安全弁の吹出し圧力については，下記のように規 定されている。
1）ボイラー則第 28 条第 1 項第 1 号
安全弁は，最高使用圧力以下で作動するように調整す ること。
2）ボイラー則第 28 条第 2 項
安全弁が 2 個以上ある場合において，1 個の安全弁を 最高使用圧力以下で作動するように調整したときは，他 の安全弁を最高使用圧力の 3 パーセント増以下で作動す るように調整することができる。
3）ボ構規第 62 条の関係通達⑴より JIS B 8201：1995 の 15.1（JIS B 8201：2005 の 10.1.1a）
蒸気ボイラーには，安全弁 2 個以上を備えて，各部の 圧力が当該各部の最高使用圧力以上その 6％を超えない ようにしなければならない。
そこで，吹出し圧力の公差については，ボイラー則第 28 条解釈例規⑵吹出し圧力の公差（昭和 37 年 1 月 12 日付け 基発第20号）の通達で「最高使用圧力又は3パー セント増以下で作動するように調整してあれば，日本工 業規格に定められた吹出し圧力の公差は，認めて差し支 えない」と示されているが，これは，JIS に定められた 公差を認めても上記の 3）に矛盾しないと解してよいか。
（H. 17）
製造許可基準機械等検定規則ボイラー構造規格 小型ボイラー構造規格 圧力容器構造規格 小型圧力容器構造規格
10． ① 貴見のとおり。
②，③ 構造図，強度計算書等の資 料を添えて，変更届の要否及び製造時 検査の内容等について，所轄労働基準 監督署に相談されたい。
11． 設問の周辺機器には，安全弁 が必要となる。
10． JIS B8210 による全量式安全弁において，そのフ ランジ寸法は 1986 年版と 1994 年版で異なっている。現 在使用中のボイラーの安全弁を交換しようとしたとき に，ボイラーの弁座は旧規格のフランジ，安全弁は新規 格のフランジとなり合わなくなる場合が生じる。その場 合，以下のように解してよいか。
① ボイラーの弁座と安全弁との間にアダプター（両 フランジ短管）を設けることは差し支えない。
② 当該アダプター（両フランジ短管）を含めて安全 弁（既設と同等の能力を有するもの）を取り替えること に対し，変更届を要しない。
③ 当該アダプター（両フランジ短管）の製造時の検 査は自主検査でよい。
（H. 17）
11． 旧単位で製作した下記について，教示願いたい。
① ボイラー：最高使用圧力 10kg /㎠
② 周辺機器：最高使用圧力 10kg /㎠（圧構規第 64 条 但し書きにより安全弁は設けていない）
ボイラーを最高使用圧力 1.0MPa のボイラーに変えた 場合，既設の周辺機器に対して安全装置を設ける（増設 する）必要がある。すなわち，その差 0.02MPa に対し ては，SI 単位改正時におけるボイラーの適用区分と同 様に取扱うことができないか。（熱源側の安全弁は設定 圧力−3％の範囲で吹き始まり，考慮できる程度と思わ れる。）
（H. 17）
12． ⑴ JIS B 8210 の 表 1 は， 呼 び圧力 40K までのフランジの形状 ･ 寸法を示したものであり，それを超え る場合は所轄都道府県労働局と相談さ れたい。
また，安全弁用管台のフランジにつ いては，前述により決定された安全弁 本体のフランジと同等以上のものを用 いることが望ましい。
⑵，⑶とも⑴の前段によられたい。
12． JIS B8210：2009（蒸気用及びガス用ばね安全弁）
の表 1（蒸気用ボイラ用全量式の場合の接続フランジの 形状・寸法）では，フランジの呼び圧力（記号）が最高 40K となっているが，次の事項について教示願いたい。
⑴ ボイラードラム用安全弁（全量式）の吹出し圧力 が 4.9MPa の場合において，ドラム側の安全弁用管台の フランジ寸法を JIS B2220 の呼び圧力 63K フランジ（呼 び径 65A，材質：JIS SFVC2A）とし，安全弁本体のフ ランジ寸法を JIS B8210 の表 1 における呼び圧力 40K（呼 び径 50A，材質：JIS SCPH2，S25C）のものとすること に強度上の問題はないか。
⑵ JIS B8210 の表 1 における呼び圧力 40K 表示のフ ランジを，その呼び圧力を超える吹出し圧力（例えば 4.9MPa）の安全弁本体に使用することに問題はないか。
⑶ 安全弁本体フランジ部について，ＪＰＩ規格フラン ジのクラス 900 を使用することにボ構規上の問題はない か。
（H. 22）
