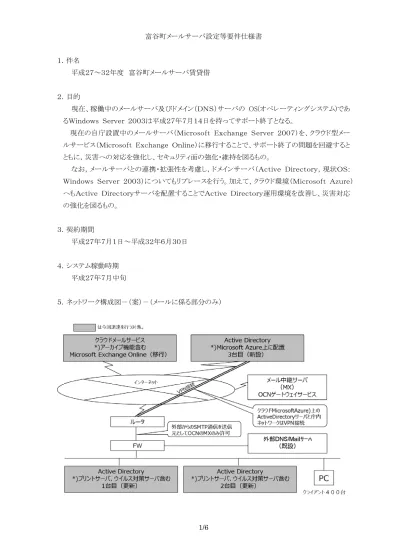

富谷町メールサーバ設定等要件仕様書 １．件名 平成２７～３２年度 富谷町メールサーバ賃貸借 ２．目的 現在、稼働中のメールサーバ及びドメイン（ＤＮＳ）サーバの OS(オペレーティングシステム)であ るＷｉｎｄｏｗｓ Ｓｅｒｖｅｒ ２００３は平成２７年７月１４日を持ってサポート終了となる。 現在の自庁設置中のメールサーバ（Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇｅ Ｓｅｒｖｅｒ ２００７）を、クラウド型メー ルサービス（Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇｅ Ｏｎｌｉｎｅ）に移行することで、サポート終了の問題を回避すると ともに，災害への対応を強化し、セキュリティ面の強化・維持を図るもの。 なお，メールサーバとの連携・拡張性を考慮し，ドメインサーバ（Ａｃｔｉｖｅ Ｄｉｒｅｃｔｏｒｙ，現状ＯＳ: Ｗｉｎｄｏｗｓ Ｓｅｒｖｅｒ ２００３）についてもリプレースを行う。加えて、クラウド環境（Ｍｉｃｒｏｓｏｆｔ Ａｚｕｒｅ） へもＡｃｔｉｖｅ Ｄｉｒｅｃｔｏｒｙサーバを配置することでＡｃｔｉｖｅ Ｄｉｒｅｃｔｏｒｙ運用環境を改善し、災害対応 の強化を図るもの。 ３．契約期間 平成２７年７月１日～平成３２年６月３０日 ４．システム稼動時期 平成２７年７月中旬 ５．ネットワーク構成図－（案）－（メールに係る部分のみ）
※FW の設定変更については，別途行うので本調達から除くこと。 ※本仕様書の条件を満たし，セキュリティに十分配慮した構成，設計であれば上記以外のネッ トワーク構成でも可とする。（ただし，製品指定したものを除く。） ※本仕様における初期導入及び保守については、マイクロソフト社製品を使用することからマ イクロソフト社認定ゴールドパートナーたる業者が行う事 ６．クライアント環境 ・既存ＰＣ（端末）を利用 ・ＯＳ（Ｗｉｎｄｏｗｓ７、８、８．１） ・ソフトウェアＯｆｆｉｃｅ Ｐｅｒｓｏｎａｌ又はＯｆｆｉｃｅ Ｐｅｒｓｏｎａｌ *)バージョンは 2010、2013 のみ ・台数４００（最大） ・なお，メールソフトはＯｕｔｌｏｏｋ２０１０またはＯｕｔｌｏｏｋ２０１３。 ブラウザを使用してメールの閲覧を行う場合のブラウザはＩｎｔｅｒｎｅｔ Ｅｘｐｒｏｌｅｒ１０以降とする。 ※クライアントの台数については，契約期間中の台数増を見越したものである。 ７．メールゲートウェイサービス ＯＣＮの環境については，現状のメールゲートウェイサービス（ウイルスチェックゲートウェイサー ビス・迷惑メールフィルタリングサービス）を継続して使用する。 （参考 URL：http://www.ocn.ne.jp/business/security/mailgw/） ８．ハードウェア仕様 下記最低条件を満たすともに，契約期間全般を通じ各クライアントがストレスを感じることのないよ う，導入当初のレスポンスタイムを保障すること。 また，ハードウェアは既存ラック（富士通製ＰＧ-Ｒ６ＲＣ１ １９インチ）の空きユニット１４U と，（ＰＧ ５-Ｒ１ＲＣ６ １９インチ）の空きユニット８U 内に収めること。 なお，管理用コンソールについては既存ユニットを共同利用するので，上記 PG－R６RC1 ラック 内に設置済みの CRT/KB 切替器（富士通製 GP５－SB１０２）へ接続すること。 ※導入しようとする機器について，当町サーバールームに実際に設置する時期までに後継機種 やバージョンアップ版のリリースが開始された場合は，当町と協議のうえ，最新機種に変更す ること。 ※ラック搭載に必要なレール及び切替器に対応するケーブル等も本調達に含むのとし，また導 入しようとする機器構成によって，必要があれば当町サーバールーム（ＯＡフロア）のＬＡＮケー ブル引き回し・敷設を妨げるものではない。
①ドメインコントローラ用サーバ構成仕様 （１台目）
項目 仕様
形状 ラックマウント型 CPU/ プ ロ セ ッ
サ
Intel Xeon プロセッサー E5-2609v2(2.50GHz/4 コア/10MB)以上
メモリ 1600 LV-RDIMM 以上 メモリ容量 8GB 以上搭載 ドライブ DVD-ROM ドライブ等必要なドライブを搭載すること。内蔵・外付けに関しては特に 制限はない。 HDD 内蔵 2.5 インチ SAS HDD-300GB(10krpm) HDD 容量 合計 300GB (RAID1+Hotspare の構成とすること) インターフェー ス 必要なインターフェースを有すること 無停電電源装 置 導入予定サーバの必要十分な容量とする （管理ソフトウェアを付与すること）
ＯＳ Microsoft Windows Server 2012 Standard Edition
ソフトウェア Symantec System Recovery 等，必要なソフトウェアを用意すること バックアップ装置（NAS）
項目 仕様
形状 ラックマウント型
インターフェース 必要なインターフェースを有すること HDD 容量 実装 4TＢ以上 RAID5
③ドメインコントローラ用サーバ構成仕様 （２台目）
項目 仕様
形状 ラックマウント型 CPU/ プ ロ セ ッ
サ
Intel Xeon プロセッサー E5-2609v2(2.50GHz/4 コア/10MB)以上
メモリ 1600 LV-RDIMM 以上 メモリ容量 8GB 以上搭載 ドライブ DVD-ROM ドライブ等必要なドライブを搭載すること。内蔵・外付けに関しては特に 制限はない。 HDD 内蔵 2.5 インチ SAS HDD-300GB(10krpm) HDD 容量 合計 300GB (RAID1+Hotspare の構成とすること) インターフェー ス 必要なインターフェースを有すること 無停電電源装 置 導入予定サーバの必要十分な容量とする （管理ソフトウェアを付与すること）
ＯＳ Microsoft Windows Server 2012 Standard Edition
ソフトウェア Symantec System Recovery 等，必要なソフトウェアを用意すること
９．メールの環境設定 クラウドメールサービス（Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇｅ Ｏｎｌｉｎｅ）上に、以下の環境を構築するとともに， マニュアル等を用い，電算管理者あて十分な機能説明を行うこと。 ※電算管理者にあっては，契約期間を通じ，同一ではないということに留意すること。 ☆ メール（Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇｅ Ｏｎｌｉｎｅ・Ａｃｔｉｖｅ Ｄｉｒｅｃｔｏｒｙ連携）機能 ①職員個人へはメールアドレスの付与は行わず，Ａｃｔｉｖｅ ＤｉｒｅｃｔｏｒｙとＭｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇ ｅ Ｏｎｌｉｎｅとの連携を生かし，所属している課のアドレスを利用させるので，必要な設定を施すこ と。 ※メーラーは，Ｏｕｔｌｏｏｋ ２０１０以上を予定。 ②職員が所属している課のアドレスを用い送受信を行うが，「併任・兼務」ということで 複数の課に属している職員もいることから，複数のアドレスのメールを送受信可能である こと。 ただし，複数の課のうち，送信時には，主たる課のアドレスの方を既設設定しておける こと。 ③人事異動となった場合，職員端末のメーラーを操作するのではなく，Ａｃｔｉｖｅ Ｄｉｒｅｃｔｏ ｒｙ上のグループ変更等により，異動処理（メールアドレスの変更）が可能であること。 ※特にこの作業については，マニュアルを準備のうえ，十分な操作説明を行うこと。
④・運用開始時に必要な職員分（４００人分）のメールボックスを作成すること。 メールボックスの容量は，１人あたり５０GB 程度とする。 ⑤一般職員向けのメーラーの設定手順書と簡易な操作説明書を作成（PDF 版可）すること。 ※Ｍｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇｅ Ｏｎｌｉｎｅと，いわゆるグループウェア（庁内メール）との連携は当面 行わない。 ☆メールアーカイブ（本文・添付ファイル保存）機能 ① 職員の端末側でメールを削除したとしても，復元が可能（送受信とも）であること。 ②メール本文及び添付ファイルを保存することができ，かつ必要な検索（添付ファイル 全文検索，送信元・送信先単位検索及び職員単位検索等）が容易に行えるものであること。 なお，検索対象データは，保存は本契約期間（約５年間）とする。 ③指定したアドレスから送受信されたメールデータに閲覧制限をかけることができ、 システム管 理者のみ閲覧制限設定をしたアドレスのメールデータを閲覧することができる機能を有すること。 １０．ドメインサーバ・アクティブディレクトリーの構築，移行設定 ① 既存アクティブディレクトリー（Ｗｉｎｄｏｗｓ２００３ベース シングルドメイン ドメインコントローラ 2 台）の環境を移行すること。 ② クラウド（Ｍｉｃｒｏｓｏｆｔ Ａｚｕｒｅ）上に３台目のドメインコントローラーを配置すること。 ③ クラウド上に配置するドメインコントローラーと庁内ネットワークはＶＰＮによる接続を行うこと。 ④ 既存ドメインコントローラのＩＰアドレス、コンピュータ名と原則同じものを設定すること。（契約 後指示） ⑤ ３台（庁内設置２台、クラウド１台）のサーバでアクティブディレクトリーの冗長化を行うこと。 ⑥ ＯＳのセットアップ，最新のサービスパック、Ｈｏｔｆｉｘの適用，必要なネットワーク設定，ＵＰＳ ソフトの設定を行うこと。 ⑦ 必要に応じ，スイッチングＨＵＢまでのＬＡＮ配線（ＯＡフロア内）を行うこと。 ⑧ その他，入れ替え対象サーバの以下のサービス・アプリケーションを新サーバへ移行し、運 用に支障ないようにすること。またアクティブディレクトリー更新に伴う職員端末のプロファイル の移行についても支障のないように（エンドユーザからクレームが生じないように）行うこと。 １台目（ＴＯＭＩＹＡＯＡ-ＳＶ２） ＤＮＳ 共有フォルダ１個（容量２０GB 程度） 共有プリンタ２５台程度（庁舎内ネットワークプリンタ） Ｔｒｅｎｄｍｉｃｒｏ社 ウィルスバスターコーポレートエディション 10．6ＳＰ3 管理サーバ
２台目（ＴＯＭＩＹＡＯＡ-ＳＶ３） ＤＮＳ 共有プリンタ２５台程度（庁舎内ネットワークプリンタ） 共有フォルダ１個（容量２０GB 程度） ３台目（ＴＯＭＩＹＡＯＡ-ＳＶ４） ＤＮＳ １１．バックアップ ドメインサーバの必要なバックアップは自動設定可能であること。 ※クラウドメールサービスＭｉｃｒｏｓｏｆｔ Ｅｘｃｈａｎｇｅ Ｏｎｌｉｎｅに 関してはサービスが提供する多重化によりデータの保全を行うこととする。 １２．サポート（保守）業務について 本調達には，契約期間中のシステムサポートを含むものであり、マイクロソフト社製品を利用 した構築であるため、保守を行う際は、マイクロソフト社認定ゴールドパートナー企業である事。 また，ここでいうシステムサポートとは，ＯＳ・ソフトウェア・ハードウェアのサポー トと障害対応（障害発生日当日の１ｈ以内の初動対応），各種ＱＡ対応を含むものである こと。 なお，稼動後，半年に１度以上は直接来庁し，導入サーバ・ソフトウェア類のいわゆ るメンテナンスを行い，報告書（任意様式）を提出すること。 １３．入札書に記載すべき金額について 入札書には，契約期間（平成２７年７月１日から平成３２年６月３０日）中に発生する 費用の総額を記載すること。 ※なお，本調達の契約は業務委託契約とする。契約に基づき総額を６０で除した額を月 末締め，翌月末払い（６０回払い）とする。 １４．契約について 契約に際しては地方自治法（昭和２２年法律第６７号）をはじめ，関系政省令，富谷町 財務規則（昭和５０年１２月２３日規則第８号）を順守すること。
参考機器見積（同程度のスペックであれば、メーカーは不問とする。）
製品名 型番 数量 備考
1.Active Directory サーバー（オンプレミス２台分） 1.ハードウェア
1 PRIMERGY RX200 S8 ラックベースユニット(2.5インチ×4) PYR208R2N 2
2 Xeon プロセッサー E5-2609v2(2.50GHz/4コア/10MB)×1 PYBCP31XB 2
3 メモリ-4GB(4GB 1600 LV-RDIMM×1) PYBME04RA5 8 合計16GB
4 RAID設定サービス(RAID1+Hotspare) PYBAS1H 2
5 オンボードSATAコントローラ拡張オプション PYBRLSE01 2
6 内蔵2.5インチSAS HDD-300GB(10krpm) PYBSH301C5 6 合計300GB+Hotspare
7 内蔵DVD-ROMユニット PYBDV111 2
8 Dual port LANカード(1000BASE-T) PYBLA232L 2 合計LAN4本、既存の2本だけでよければ削除可能
9 電源ユニット(450W) PYBPU452 4 電源冗長化済
10 電源ケーブル(AC100V対応/3m) PYBCBP102 4 電源冗長化済
11 ServerView Suite DVD(Tools) & ドキュメント PYBSVT3 2
12 ラックレールキット PYBRR05 2
13 高機能無停電電源装置(Smart-UPS SMT 1500RMJ) PY-UPAR15 2
14テラステーション WSS Windows Storage Server 2012 R2 Workgroup Edition搭載4ドライブNAS ラックマウントモデル 4TB WS5400RN0404W2 1 NAS、4TB Windows Storage Sever バージョン。RAID5で利用。 小計
2.ソフトウェア
1 PowerChute Business Edition Basic v9.1.1 B5140R56C 2 UPSは１：１で管理
2 Windows Server 2012 Standard(2CPU/2VM) バンドル PYBWBS2 2
3Windows Server 2012 1 User CAL バンドル PYBWCU01 400
4 Symantec SR 2013 R2 SE License E5145H0C2Q 2 バックアップはSymantec System Recovery Server Edition
5 Symantec System Recovery 2013 R2 Media Kit E5145CC2K 1
小計
3.搬入・据付・現調費
1 IAサーバ搬入費2 PGHAN-2 2 RX200 サーバー搬入費
2 搬入費 （PCサーバ・UPS1） PGHAN-UP1 2 PRIMERGY用 UPS (1500VA以下)
3 ハードウェア設置サービス（ＰＣサーバラック型１／Ｂパターン） GENBPGR1 2 RX200 サーバーラック設置サービス 平日・夜間／休日・日中対応
4 ハードウェア設置サービス（ＰＣサーバラック型ＵＰＳ１／Ｂパターン） GENBPGR6 2 UPS (1500VA以下) サーバーラック設置サービス 平日・夜間／休日・日中対応
小計 4.保守費用
1 SupportDeskパック Standard(OSサポートなし)5年 PYBSPH5D04 2
2 SupportDeskパック Standard (PRIMERGY用無停電電源装置(～2000VA)用) 5年 SV7MA3152 2
3 〈テラステーション〉いつでも入れるオンサイト保守パック 4年 OP-TSON-A1/4Y 1 TeraStationの保守（4年） 小計 合計 備考 ・ 本見積にはラックに関する見積が含まれていません。 新しいラック及びディスプレイ切替等、必要なものがあれば別途見積致します。 項番
