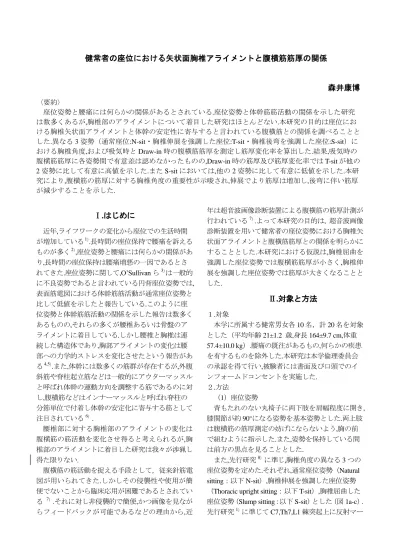

健常者の座位における矢状面胸椎アライメントと腹横筋筋厚の関係
森井康博
〈要約〉 座位姿勢と腰痛には何らかの関係があるとされている.座位姿勢と体幹筋筋活動の関係を示した研究 は数多くあるが,胸椎部のアライメントについて着目した研究はほとんどない.本研究の目的は座位にお ける胸椎矢状面アライメントと体幹の安定性に寄与すると言われている腹横筋との関係を調べることと した.異なる 3 姿勢（通常座位:N-sit・胸椎伸展を強調した座位:T-sit・胸椎後弯を強調した座位:S-sit）に おける胸椎角度,および吸気時と Draw-in 時の腹横筋筋厚を測定し筋厚変化率を算出した.結果,吸気時の 腹横筋筋厚に各姿勢間で有意差は認めなかったものの,Draw-in 時の筋厚及び筋厚変化率では T-sit が他の 2 姿勢に比して有意に高値を示した.また S-sit においては,他の 2 姿勢に比して有意に低値を示した.本研 究により,腹横筋の筋厚に対する胸椎角度の重要性が示唆され,伸展でより筋厚は増加し,後弯に伴い筋厚 が減少することを示した.Ⅰ.はじめに
近年,ライフワークの変化から座位での生活時間 が増加している1） .長時間の座位保持で腰痛を訴える ものが多く2）,座位姿勢と腰痛には何らかの関係があ り,長時間の座位保持は腰痛増悪の一因であるとさ れてきた.座位姿勢に関して,O’Sullivan ら3）は一般的 に不良姿勢であると言われている円背座位姿勢では, 表面筋電図における体幹筋筋活動が通常座位姿勢と 比して低値を示したと報告している.このように座 位姿勢と体幹筋筋活動の関係を示した報告は数多く あるものの,それらの多くが腰椎あるいは骨盤のア ライメントに着目している.しかし腰椎と胸椎は連 続した構造体であり,胸部アライメントの変化は腰 部への力学的ストレスを変化させたという報告があ る4,5） .また,体幹には数多くの筋群が存在するが,外腹 斜筋や脊柱起立筋などは一般的にアウターマッスル と呼ばれ体幹の運動方向を調整する筋であるのに対 し,腹横筋などはインナーマッスルと呼ばれ脊柱の 分節単位で付着し体幹の安定化に寄与する筋として 注目されている6）. 腰椎部に対する胸椎部のアライメントの変化は 腹横筋の筋活動を変化させ得ると考えられるが,胸 椎部のアライメントに着目した研究は我々が渉猟し 得た限りない. 腹横筋の筋活動を捉える手段として，従来針筋電 図が用いられてきた.しかしその侵襲性や使用が簡 便でないことから臨床応用が困難であるとされてい る 7）.それに対し非侵襲的で簡便,かつ画像を見なが らフィードバックが可能であるなどの理由から,近 年は超音波画像診断装置による腹横筋の筋厚計測が 行われている7）.よって本研究の目的は, 超音波画像 診断装置を用いて健常者の座位姿勢における胸椎矢 状面アライメントと腹横筋筋厚との関係を明らかに することとした.本研究における仮説は,胸椎屈曲を 強調した座位姿勢では腹横筋筋厚が小さく,胸椎伸 展を強調した座位姿勢では筋厚が大きくなることと した.Ⅱ.対象と方法
１.対象 本学に所属する健常男女各 10 名，計 20 名を対象 とした（平均年齢 21±1.2 歳,身長 164±9.7 cm,体重 57.4±10.0 kg）.腰痛の既往があるもの,何らかの疾患 を有するものを除外した.本研究は本学倫理委員会 の承認を得て行い,被験者には書面及び口頭でのイ ンフォームドコンセントを実施した. ２.方法 （1）座位姿勢 背もたれのない丸椅子に両下肢を肩幅程度に開き, 膝関節が約 90°になる姿勢を基本姿勢とした.両上肢 は腹横筋の筋厚測定の妨げにならないよう,胸の前 で組むように指示した.また,姿勢を保持している間 は前方の黒点を見ることとした. また,先行研究8）に準じ,胸椎角度の異なる 3 つの 座位姿勢を定めた.それぞれ,通常座位姿勢（Natural sitting：以下 N-sit）,胸椎伸展を強調した座位姿勢 （Thoracic upright sitting：以下 T-sit）,胸椎屈曲した 座位姿勢（Slump sitting：以下 S-sit）とした（図 1a-c）.カーを貼付し,矢状面画像を取得した.取得した画像 から画像処理ツール ImageJ を用いて胸椎角度を算 出した.角度は先行研究9）に準じ,Th7 と C7 を結んだ 直線に対する,C7 と Th7 を結んだ直線の角度として 算出した（図 1d）. (a) （b） (c) （d）
図 1 各座位姿勢（a）：Natural sitting （b）：:Thoracic
upright sitting （c）：Slump sitting （d）：胸椎角度の 計測方法 （2）動作課題 腹横筋は呼気終末で機能すると言われており,腹 横筋の筋厚を計測する際,呼吸について規定するこ とは重要である10）.本研究では各姿勢において吸気 終末および腹部引き込み運動（以下,Draw-in）を行 った際の呼気終末の腹横筋筋厚を計測した.Draw-in は呼気とともに腹部前後径を小さくすることで腹横 筋を特異的に活動させる手法であり,臨床において 腰痛患者のリハビリテーションに利用される11）. 姿勢の順番は乱数表を用いることでランダム化 し姿勢の順番が結果に影響しないようにした.腹横 筋筋厚計測には超音波画像診断装置を使用した （esoate 社 Mylab25, B-mode,7.5~12Hz,リニアプロー
ブ）.Teyhen ら12）は 7.5-10Hz 程度の周波数が側腹筋 の筋厚計測に適しているとしている.超音波画像診 断装置では周波数が高いほど画像が鮮明になるもの の,深部の画像が不明瞭になる.腹横筋は体幹の深層 に存在する筋であるため,腹横筋をより明瞭に画像 化することができるよう周波数は7.5-12Hzの間で適 宜調整した.腹横筋筋厚測定の際にプローブを当て る位置は先行研究13）に準じ,腸骨稜と下部肋骨の中 点と,前腋窩下線の交点を基準とし,各姿勢で 3 回測 定した.取得した超音波画像からの腹横筋筋厚の測 定は,腹横筋の筋腱移行部より 2cm の位置で行った （図 2）. （3）統計学的処理 解析項目は各姿勢における胸椎角度,吸気時の腹 横筋厚,Draw-in 時の腹横筋厚,及び腹横筋筋厚変化率 （Draw-in 時の筋厚-吸気時の筋厚/吸気時の筋厚 ×100）とした.腹横筋筋厚および筋厚変化率の比較に は反復測定一元配置分散分析を使用した.post hoc に おける信頼区間の設定は Bonferroni 法を用いた.有意 水準は 5%未満とした.胸椎角度及び腹横筋筋厚は同 一検者が2回測定を行い,その結果から級内相関係数 を算出した. 図 2 超音波画像装置より取得した画像 左側：吸気終末,右側：Draw-in 時.画像は上から順に 外腹斜筋・内腹斜筋・腹横筋を示す.Draw-in により 腹横筋の筋厚の増大が確認できる.
Ⅲ.結果
１. 検者内信頼性 胸椎角度における級内相関係数は高値を示した （ICC＞0.99）.腹横筋筋厚においても級内相関係数 腹横筋 内腹斜筋 外腹斜筋は高値を示した（吸気時：ICC=0.96,Draw-in 時： ICC=0.92）. ２. 胸椎角度（図 3） T-sit（10.6±5.7°）における胸椎角は N-sit （18.8±5.1°）,S-sit（30.6±6.0°）における胸椎角度に 比して有意に低値を示した（それぞれ p＜0.01）.N-sit における胸椎角度は,S-sit における胸椎角度に比し て有意に低値を示した（p＜0.01）. 図 3 各姿勢における胸椎角度 ３. 腹横筋筋厚（図 4） 吸気時においては,各姿勢間の腹横筋筋厚に有 意差は認められなかった.Draw-in 時においては, T-sit（4.8±1.1mm）における腹横筋筋厚が N-sit （4.3mm±0.9mm）,S-sit（3.7±1.0mm）における腹横 筋筋厚に比して有意に高値を示した（それぞれ p ＜0.01）.N-sit における腹横筋筋厚は、S-sit におけ る腹横筋筋厚比して有意に高値を示した（p＜0.01）. 図 4 各姿勢における腹横筋筋厚（吸気時：■, Draw-in 時：■） ４. 腹横筋筋厚変化率（図 5） T-sit（70.1±38%）での腹横筋筋厚変化率は,N-sit （58±29.2%）,S-sit（34±32.1%）での腹横筋筋厚変 化率に比して有意に高値を示し（それぞれ p＜ 0.01）,N-sit での腹横筋筋厚変化率は S-sit での腹横 筋筋厚変化率に比して有意に高値を示した（p＜ 0.01）. 図 5 各姿勢における腹横筋筋厚変化率
Ⅳ.考察
１.検者内信頼性 本結果より,胸椎角度と腹横筋筋厚の2回の測定結 果の級内相関係数は高値を示した（それぞれ ICC＞ 0.9）.これにより本研究における胸椎角度及び腹横筋 筋厚の測定は高い検者内信頼性をもって行われてい たことが示された.また Teyhen14） ,Hides ら7）は先行 研究において超音波画像診断装置を用いた腹横筋筋 厚計測の検者内信頼性について検討し,高い信頼性 （各々ICC=0.93-0.98, 0.97-0.98）を示している.本研 究は同様の結果を示し,本研究における胸椎角度,お よび腹横筋筋厚計測値は信頼性があるといえる． ２.胸椎角度 本結果より,S-sit における胸椎角度は,他の 2 姿勢 における角度よりも有意に高値を示した.また,N-sit における胸椎角度は,T-sit における角度よりも有意 に高値を示した.よって3つの姿勢は胸椎角度によっ て適切に条件付けされていたことが示された. ３.吸気時の筋厚 本結果より、各姿勢間で吸気時の腹横筋筋厚に有 意差は認められなかった. Reeve ら15）は,吸気時の腹 0 5 10 15 20 25 30 35 40N-sit T-sit S-sit ＊ ＊ ＊ 0 1 2 3 4 5 6 7 0 20 40 60 80 100 120 140 （°）
N-Sit T-sit S-sit
＊
＊ ＊
N-sit T-sit S-sit
（%）
（mm）
＊ ＊
横筋筋厚が Slouched sitting（腰椎を後弯した姿勢） では Erect sitting （通常座位姿勢）に比して有意に 低値を示したと報告している． 一般的に腹横筋は呼気時に活動すると言われており 10） ,腹筋群は呼気筋として知られている.よって正常 な吸気運動では腹筋群の活動性は低いと考えられ, 姿勢間で腹横筋の吸気時の筋厚に有意差が認められ なかったのは妥当な結果であると考える.また，腹横 筋は胸郭と腸骨稜の矢状面に付着部を有する一方で, 腹部前面の腹筋腱鞘と後面の胸腰筋膜の水平面の付 着部を有する16）.そのため様々な脊柱の運動方向に 対応することができ,体幹の矢状面のアライメント 変化に際して皮下組織は受動的な形態の変化の影響 を受けるものの,腹筋群は受動的な形態の変化を受 けにくいと言われている17）さらに，Reeve らは,Erect sitting（腰椎骨盤が中間位になった姿勢）,Slouched sitting（脊柱を屈曲した姿位）の２姿勢を定めている ものの,脊柱のアライメントを計測しておらず，本研 究とは設定した姿勢での脊柱のアライメントの違い があるかもしれない. 本研究の Draw-in 時の腹横筋筋厚において姿勢間 で有意差を認めた.Draw-in は腹横筋を特異的に収縮 させる手法である11）.Draw-in 時では安静時よりも多 くの腹横筋筋活動が要求されるため,姿勢の変化,つ まり矢状面のアライメントの変化の影響を受けた可 能性がある． ４.Draw-in 時の腹横筋筋厚及び腹横筋筋厚変化率 本結果より,S-sit が他の 2 姿勢と比して有意に低値 を示した. O’Sullivan ら8）は,表面筋電計を用い
て,Slump sitting では Erect sitting に比して内腹斜筋な どの体幹筋の筋活動が低値を示したと報告した．本 結果はこれらの報告を支持するものであり,S-sit は 体幹筋筋活動に乏しい姿位であるかもしれない.し かし O’Sullivan らの研究においては 2 姿勢における 脊柱のアライメントを計測していないため,本研究 とは設定した姿勢での脊柱のアライメントの違いが あるかもしれない. また,T-sit の腹横筋筋厚および筋厚変化率は他の 2 姿勢に比して有意に高値を示した.腹横筋は下部胸 郭（6～12 肋骨）にその停止部を有する.McMeeken ら18）は腹横筋の筋長は胸郭や骨盤の位置によって 影響されると報告した.本研究において,姿勢の変化 による胸部や骨盤のアライメントの変化により腹横 筋の筋長が変化し,腹横筋の筋活動が増加し，筋厚の 増大につながったものと考えられる.臨床において は腰痛患者への治療介入として腹横筋の特異的なト レーニングが着目されているが,その際胸部の伸展 を意識して行うことの重要性が示唆された.
Ⅵ.限界
本研究は健常者のみを対象としたものである.一 般的に腰痛患者において腹横筋の機能低下が報告さ れており19）,腰痛患者においては更なる調査が必要 である.また本研究では超音波画像による筋厚の測 定を行ったが,筋電図による筋活動の計測を行って いない.腹横筋において筋厚と筋電図における筋活 動の相関を示した報告はあるが18）,20）,金子らは骨盤 前傾座位と骨盤後傾座位における呼気時の腹横筋筋 厚を比較し,骨盤後傾位で前傾位に比して有意に高 値を示したと報告し,骨盤のアライメントの変化に よる筋の受動的な形態変化の影響であるとした21). 超音波画像診断に加え,筋電図を用いることでより 有用な知見が得られるかもしれない.結語
本研究より,超音波画像診断装置を用いた腹横筋筋 厚計測における検者内信頼性が示された.また腹横 筋を特異的に活動させる際,胸椎部の矢状面アライ メントに着目することの重要性が示唆された.謝辞
本稿を終えるにあたり,御指導いただきました諸先 生方,本学保健科学院大学院生の三浦拓也氏,ならび に被験者を快諾していただきました被験者の皆様に 深く感謝致します.引用文献
1. Tatsuhiro Miura et al., Influence of different spinal alignment in sitting on trunk muscle activity.
J.Phys.Ther.Sci. 25:483-487, 2013
2. Paul Jarle Mork et al., Back postures and low back pain in female computer workers:A field study. Clinical Biomechanics 24:169-175, 2009
3. Peter B.O’Sullivan et al., The effect of different standing and sitting postures on trunk muscle activity in pain-free population.SPINE 27（11）1238-1244, 2002
4. Andrew M Briggs et al., Thoracic kyphosis affect spinal loads and trunk muscle force. Physical Therapy 87 （5）595-607, 2013
5. A.Kiefer et al., Synergy of the human spine in neutral postures.Eur Spine J（7）471-479, 1998
6. PW Hodges.Is there a role for transversus abdominis in lumbo-pelvic stability?.Manual Therapy 4（2）:74-86, 1999
7. JA.Hides et al., Ultrasound imaging assessment of abdominal muscle function during Drawing-in of the abdominal wall:An Intrarater Reliability Study Journal of Orthopaedic & Sports Physical Therapy, 2007
8. Peter B.O’Sullivan et al., Effect of different upright sitting postures on spinal-pelvic curvature and trunk muscle activation in a pain-free population. SPINE 31（19） 707-712, 2006
9. Andrew P. Claus et al., Is’Ideal’sitting posture real?:Measurement of spinal curves in four sitting postures. Manual Therapy 14:404-408, 2009
10.Abe T et al., Diffential respiratory activity of four abdominal muscles in humans. Journal of Applied Physiology 80（4）1379-1389, 1996
11. Peter B O’Sullivan et al., Altered abdominal muscle recruitment in patients with chronic low back pain following a specific exercise intervention. J Orthro Sports Phys Ther 27:114-124, 1998
12. DS Teyhen et al., Lateral abdominal muscle thickness during the abdominal drawing in maneuver in those with lumbopelvic pain Journal of Orthopaedic & Sports Physical Therapy, 2009
13. Ferrica,P.H. et al., Changes in recruitment of abdominal muscles in people with low back pain:ultrasound measurement of muscle activity
SPINE 29（22）2560-2569,2009
14. DS Teyhen et al., Lateral abdominal muscle thickness during the abdominal drawing in maneuver in those with lumbopelvic pain Journal of Orthopaedic & Sports Physical Therapy, 2009
15. Angelica Reeve et al., Effects of postures on the thickness of transversus abdominis in pain-free subjects. Manual Therapy 14:679-684, 2009
16. Askar OM. Surgical anatomy of the aponeurotic expansions of the anterior abdominal wall Annals of the Royal College of Surgeons of England 59（4）：313-321, 1977
17. Rikz NN et al., A new description of the anterior abdominal wall in man and animals. Journal of Anatomy 131（3）：373-385,1980
18. McMeeken J et al., The relationship between EMG and change in thickness of transversus abdominis Clinical Biomechanics 19：337-342, 2004
19. Hodges PW et al., Inefficient muscular stabilization of the lumbar spine associated with low back pain .A motor control evaluation of transversus abdominis SPINE 21：2640-2650, 1996
20. Hodges PW et al., Measurement of muscle contraction with ultrasound imaging Muscle and Nerve 27：682-692,,2003
21. 金子秀雄ら 姿勢が側腹筋厚に及ぼす影響.理学 療法科学 21（3）:255-259,2006
