Chapter 1: はじめに

Software RAID (md) Recovery Kit ドキュメンテーション

SteelEye Protection Suite (SPS) for Linux Software RAID (md) Recovery Kit は、他 の LifeKeeper リカ バリキット に、ソフト ウェア RAID サポートを提 供 します。これにより、LifeKeeper で保 護 されたアプリケー ションは、低 コスト なデータ冗 長 性 、SAN を介 したデータレプリケーション、およびストレージ管 理 の簡 略 化 といった、ソフト ウェア RAID のメリットを活 用 できます。

Software RAID Recovery Kit は、単 体 で使 用 されることがなく、他 の LifeKeeper リソースに依 存 して 使 われる点 で、他 のほとんどの LifeKeeper リカバリキットと異 なります。そのため、LifeKeeper リカバリキッ ト に通 常 付 随 する多 くの作 業 (階 層 の作 成 など) は、Software RAID Recovery Kit に直 接 該 当 しま せん。

ドキュメント の内 容

このガイド では次 の事 項 について説 明 します。

l ド キュメンテーションとリファレンス。関 連 する LifeKeeper for Linux のド キュメントと、その入 手 場 所 、Linux Software RAID 製 品 に関 する多 数 の役 立 つド キュメントの参 照 情 報 の一 覧 を記 載 します。

l 要 件。Software RAID Recovery Kit を適 切 に設 定 、インストール、運 用 する上 で必 要 なハー ド ウェアとソフト ウェアを説 明 します。LifeKeeper for Linux ソフトウェアをインストールまたはアンイン スト ールする方 法 の詳 細 については、SPS for Linux インストールガイド を参 照 してください。 l 概 要。Software RAID Recovery Kit と対 応 するリソースタイプの概 要 を説 明 します。

l LifeKeeper Software RAID 階 層 の作 成 と管 理。LifeKeeper による Software RAID Recovery Kit の管 理 作 業 の詳 細 を説 明 します。

l ト ラブルシューティング。情 報 メッセージとエラーメッセージ、および推 奨 される対 処 方 法 の一 覧 を 示 します。

ドキュメンテーションとリファレンス

以 下 の SPS 製 品 ド キュメンテーションは、SIOS Technology Corp. の Web サイトから入 手 できます。 l SPS for Linux リリースノート

l SPS for Linux テクニカルド キュメンテーション l Optional Recovery Kit ド キュメンテーション

このド キュメンテーション、およびオプションの LifeKeeper Recovery Kit 関 連 のド キュメンテーションは、次 に示 す SIOS Technology Corp の Web サイトから入 手 できます。

ド キュメンテーションとリファレンス

http://docs.us.sios.com/

Linux Software RAID に関 する情 報 については、md(4) および mdadm(8) のマニュアルの内 容 と、HowTo (Jakob Østergaard および Emilio Bueso、管 理 人 、URL:

Chapter 2: 要件

LifeKeeper for Linux Software RAID (md) Recovery Kit をインスト ールする前 に、LifeKeeper の設 定 が 次 の要 件 を満 たしている必 要 があります。お使 いの LifeKeeper ハード ウェアおよびソフトウェアの設 定 に 関 する具 体 的 な手 順 については、SPS for Linux インストールガイド を参 照 してください。

ハードウェア要 件

l サーバ。このリカバリキット を使 用 するには、SIOS テクニカルド キュメンテーションサイト

(http://docs.us.sios.com/) にある SPS for Linux リリースノート および SPS for Linux インスト ール ガイド に記 載 の要 件 に従 って設 定 されたコンピュータが 2 台 以 上 必 要 です。

l データスト レージ。Software RAID Recovery Kit は、共 有 ストレージと併 用 できます。Network Attached Storage (NAS) と合 わせて使 用 することはできません。その他 、RAID デバイス上 のアプ リケーションを保 護 しているリカバリキット の要 件 を超 えるような、スト レージ設 定 に関 する特 別 な 要 件 はありません。

ソフト ウェア要 件

l オペレーティングシステム。Linux Software RAID 製 品 は、すべての主 要 Linux ディストリビューシ ョンに含 まれています。サポート されているディスト リビューションとバージョンについては、SPS for Linux リリースノート を参 照 してください。

l mdadm(8) ユーティリティ。リカバリキット をインスト ールするには、mdadm rpm パッケージがインス ト ールされている必 要 があります。サポート される mdadm のバージョンは、Linux ディストリビューシ ョンで提 供 されるバージョンです。

l LifeKeeper ソフト ウェア。各 サーバに同 一 のバージョンの LifeKeeper Core ソフト ウェア、Software RAID Recovery Kit を含 む任 意 のリカバリキット 、およびパッチをインスト ールする必 要 がありま す。具 体 的 な LifeKeeper の要 件 については、SPS for Linux リリースノートを参 照 してください。 l LifeKeeper for Linux Software RAID (md) Recovery Kit。Software RAID Recovery Kit

は、SPS インストールイメージファイル (sps.img) で提 供 されます。これは、Red Hat Package Manager (rpm) を使 用 してパッケージ、インスト ール、およびアンインスト ールします。steeleye-lkMD という rpm ファイルが SPS インスト ールイメージファイル (sps.img) で提 供 されます。

パッケージのインスト ール中 、サポート 対 象 バージョンの LifeKeeper Core パッケージと mdadm パッケージ の両 方 が、Software RAID Recovery Kit をインストールするシステム上 にあることの確 認 が行 われます。 これらのパッケージに要 求 されるバージョンについては、SPS for Linux リリースノートを参 照 してください。 LifeKeeper Core ソフト ウェアおよび Software RAID Recovery Kit をインスト ールまたはアンインスト ール する方 法 の詳 細 については、SPS for Linux インストールガイド を参 照 してください。

ソフト ウェア要 件

Software RAID Recovery Kit は、md を使 用 した Software RAID により LifeKeeper で保 護 するディス クリソースを管 理 するクラスタ内 の各 サーバ上 にインスト ールする必 要 があります。

Software RAID Recovery Kit は、RAID デバイス上 に配 置 されるアプリケーションの階 層 を作 成 および 拡 張 する前 に行 うインスト ールする必 要 があります。

Chapter 3: 概要

Software RAID (md) による処 理

Multiple Device ド ライバ (md) は、現 在 、主 要 な Linux ディスト リビューションすべてに含 まれている標 準 の Linux Software RAID 製 品 です。Linux Software RAID を使 用 すると、複 数 の物 理 ディスクやディス クパーティションをグループ化 して、仮 想 デバイスを構 成 できます。仮 想 デバイスは、標 準 のブロックデバ イスとしてアクセスできます。そのため、ブロックデバイスを直 接 扱 うことのできるファイルシステムや任 意 の アプリケーションによって使 用 できます。

Software RAID は、主 に、ハード ウェア RAID (またはスト レージレプリケーション) が現 実 的 ではないか、 実 現 不 可 能 である場 合 にデータの冗 長 性 を提 供 します。次 の図 は、Software RAID エンティティ間 の 関 係 を示 しています。ファイルシステムまたはアプリケーションは、仮 想 デバイスを使 用 します。仮 想 デバ イスは、1 つ以 上 の物 理 ディスクパーティションまたはディスクの集 合 です。

Software RAID (md) による処 理

図 1: Software RAID エンティティ間 の関 係

下 図 において、書 き込 みは、シングルパスミラー内 の両 方 のアレイに書 き込 まれます。これは、高 価 な スト レージレプリケーションの代 替 となる MD の第 一 の機 能 です。

LifeKeeper for Linux Software RAID (md) Recovery Kit

図 2 - シングルパスの MD の設 定

LifeKeeper for Linux Software RAID (md) Recovery Kit

LifeKeeper Software RAID (md) Recovery Kit は、その他 の LifeKeeper リカバリキット が Linux Software RAID 仮 想 デバイスと正 常 に連 携 するために必 要 なサポート を提 供 します。このサポート を実 現 するた めに、Software RAID Recovery Kit は、2 つの新 しいリソースタイプ、md および mdComponent をインス ト ールします。これらは、仮 想 デバイスと、仮 想 デバイス内 に設 定 された各 パーティションまたはディスクに 対 応 しています。md と mdComponent リソースは、LifeKeeper リソースを動 作 できるようにするという、 内 部 的 な目 的 のためのみに存 在 しています。

mdComponent リソースを使 用 すると、Software RAID Recovery Kit は、仮 想 デバイス内 の各 個 別 コン ポーネント の状 態 を提 示 できます。

Software RAID Recovery Kit の注 意 事 項 と制 約 事 項 ISP – コンポーネント は、仮 想 デバイス内 で正 しく設 定 されており、正 常 に動 作 しています。 ISU – コンポーネント はスペアデバイスです。デバイスが仮 想 デバイスにホット 追 加 された場 合 、デ バイスがリスト ア中 にもスペアとして反 応 することに注 意 してください。 OSU – コンポーネント は、仮 想 デバイス内 に設 定 されていません。これは、コンポーネント が仮 想 デバイスから削 除 された場 合 に発 生 することがあります。仮 想 デバイスに障 害 の発 生 したコン ポーネント があり、設 定 解 除 (停 止 ) し、再 設 定 (アセンブル) すると、その障 害 の発 生 したコン ポーネント は、設 定 済 みのデバイスとしては表 示 されません。つまり、障 害 が発 生 したデバイスと して表 示 されるのではなく、未 設 定 のデバイスとして表 示 されます。 OSF – コンポーネント に障 害 が発 生 しています。注 記 : この状 態 でメール通 知 を受 け取 る場 合 、lk_confignotifyalias(8) を使 用 してこのオプションを有 効 にします。 概 要 に示 すように、仮 想 デバイス md0 は、2 つのディスクパーティション、sda1 と c1d0p1 で構 成 されてい ます。これは、RAID-1 ミラーまたは RAID-0 ストライプトアレイを反 映 している可 能 性 があります。仮 想 デバイスを含 む一 般 的 な LifeKeeper 階 層 は、概 要 に示 す関 係 性 によく似 ています。図 4: Software RAID リソースを含 む LifeKeeper 階 層 実 際 の LifeKeeper 階 層 の例 については、LifeKeeper Software RAID 階 層 の作 成 と管 理セクションの図 4: Software RAID リソースを含 む LifeKeeper 階 層 を参 照 し てください。

Software RAID Recovery Kit は、mdadm パッケージで提 供 される mdadm(8) コマンド を使 用 し て、LifeKeeper 階 層 内 の仮 想 デバイスリソースを管 理 します。仮 想 デバイスは、フェイルオーバやスイッ チオーバ動 作 中 に階 層 が in-service になったときに設 定 (またはアセンブル) され、階 層 が out-of-service のときは設 定 解 除 (または停 止 ) されます。

Software RAID Recovery Kit の注 意 事 項 と制 約 事 項

以 下 の注 意 事 項 と制 約 事 項 は、本 バージョンの Software RAID Recovery Kit に適 用 されます。

起動中の仮想デバイスのアクティベート

共 有 スト レージ上 の仮 想 デバイスは、システムの起 動 中 にアクティベート してはなりません。

パーシステント スーパーブロック

全 ての仮 想 デバイスは、パーシステント スーパーブロックで構 成 する必 要 があります。このスーパーブロック の長 さは 4K で、デバイスの終 端 から 64K 以 上 128K 未 満 で開 始 する 64K で整 列 されたブロックとして 書 き込 まれます。この空 間 は、アプリケーションで使 用 することができないため、仮 想 デバイスのプランニ ング時 に考 慮 する必 要 があります。注 記 : MD は、「内 部 」機 能 を使 用 してビットマップで設 定 できるよう になりました。これにより、既 に必 須 であるスーパーブロック内 にビット マップが作 成 されるため、追 加 の空 間 、追 加 の LUN、または追 加 のファイルシステムは必 要 ありません。ビットマップは階 層 に表 示 されるこ となく、単 に「自 動 的 に」使 用 されます。詳 細 については、ド キュメンテーションとリファレンスセクションに 記 載 されている、mdadm(8) と md(4) のマニュアルページを参 照 してください。

HOMEHOST

新 しいバージョンの mdadm に搭 載 されている HOMEHOST 機 能 は、LifeKeeper ではサポートされてい ません。ミラーが HOMEHOST セットを使 用 して設 定 されている場 合 、LifeKeeper はリソースの作 成 時 にエラーとなります。

図 3: ファイルシステム階 層 作 成 のエラー 図 3: ファイルシステム階 層 作 成 のエラーに示 すように、次 のメ ッセージが表 示 されます。

Homehost セット を使 用 せずに MD デバイスを再 作 成 する

「The MD device "/dev/md5" is configured with the unsupported "homehost" setting.」 「Recreate the MD device without homehost set.」

図 3: ファイルシステム階 層 作 成 のエラー

Homehost セット を使 用 せずに MD デバイスを再 作 成 する

MD デバイスを再 作 成 するには、「--homehost=''」の設 定 を次 のように使 用 する必 要 があります。 mdadm --create /dev/md5 --level=1 --raid-devices=2 /dev/sde1 /dev/sdf1 --homehost=''

RAID レベルのサポート

サポート される RAID レベルは、リニア、RAID 0 (ストライピング)、RAID 1 (ミラーリング)、RAID 10 (ストラ イプト ミラー) です。

スペアのサポート

スペアコンポーネント は、特 定 の仮 想 デバイスの要 素 としてサポート されています。「spare-group」はサ ポート されていません。

Raw I/O および全ディスクのサポート

概 要 概 要 は、ファイルシステム配 下 にある仮 想 デバイスを示 しています。Software RAID Recovery Kit を LifeKeeper Raw I/O Recovery Kit と組 み合 わせて使 用 した場 合 、仮 想 デバイスへの raw アクセスを サポート 可 能 であることは重 要 です。このとき、1 つ以 上 のディスクパーティション (例 : /dev/sdc1) ではな く、1 つ以 上 の全 ディスク (例 : /dev/sdc) で構 成 される仮 想 デバイスを管 理 できます。

仮想デバイスのパーティショニング

Linux Software RAID は、仮 想 デバイスの直 接 パーティショニングをサポート していません。個 人 によっ て、パーティショニングのサポート を追 加 する試 みがいくつかなされましたが、md ド ライバの管 理 人 はこれ を許 可 しませんでした。直 接 パーティショニングの代 わりに、上 述 のド キュメンテーションとリファレンス

のSoftware RAID HowTo セクションでは、LVM の使 用 を推 奨 しています。図 6: Software RAID リソー スを含 む LifeKeeper 階 層 は、LVM を使 用 した階 層 を示 しています。

MD_ASSEMBLE_OPTIONS

本 バージョンの Software RAID Recovery Kit では、パラメータ “--run” は、ラーをアセンブル (開 始 ) するた めに使 用 する mdadm コマンド から除 外 されています。このパラメータは、mdadm がコンポーネントの状 態 を把 握 できない一 部 のエラー状 況 において必 要 になります。この不 確 かさにより、データが壊 れる可 能 性 があるため、デフォルト では、このパラメータはもう使 用 されません。in service の強 制 ミラーが試 行 される前 は、エラーは次 のように表 示 されます。

Tue Apr 27 11:46:02 EDT 2010 restore:BEGIN restore of "md23051" on server "shrek.sc.steeleye.com"

Tue Apr 27 11:46:06 EDT 2010 restore: start: mdadm: failed to add /dev/sdc1 to /dev/md1:Invalid argument

MD_ASSEMBLE_OPTIONS 推 奨 はしませんが、このパラメータは、MD_ASSEMBLE_OPTIONS=--run のように LifeKeeper のデフォ ルト に追 加 することで使 用 できます (これで、アセンブル時 に毎 回 使 用 されるようになります)。 その代 わ りに、クラスタ内 のログを確 認 して最 も良 いデータを持 つコンポーネント /レッグを特 定 し、mdadm を使 用 して手 動 でミラーをアセンブルすることを推 奨 します。 注 記 : 一 部 のシステム (RHEL 6 を実 行 しているシステムなど) では、起 動 時 に自 動 的 にミラーを開 始 する設 定 ファイル (/etc/mdadm.conf) に AUTO エントリがあります (例 :AUTO +imsm +1.x –

all)。LifeKeeper では、ミラーを自 動 的 に開 始 しないようにする必 要 があるので、このエント リを編 集 し、 起 動 時 に自 動 的 に開 始 しないように指 定 する必 要 があります。前 の例 (AUTO +imsm +1.x –all) は、imsm メタデータおよび 1.x メタデータから他 のすべてを除 いたものを使 用 して作 成 したミラーを自 動 的 に開 始 するようにシステムに指 示 しています。このエント リを「AUTO -all」に変 更 し、あらゆるもの「マイ ナス」すべてを自 動 的 に開 始 するように (つまり、何 も自 動 的 に開 始 されないように) システムに通 知 す る必 要 があります。重 要 :クリティカルなシステムリソース (root など) が MD を使 用 している場 合 、それら のミラーが他 の方 法 で開 始 され、LifeKeeper で保 護 されているミラーは開 始 されないことを確 認 してくだ さい。

Chapter 4: Software RAID 階層の作成と管理

LifeKeeper Software RAID 階 層 は、仮 想 デバイス上 に配 置 されるリソースの作 成 処 理 中 に自 動 的 に 作 成 されます。Software RAID リソースタイプを含 む階 層 の作 成 と拡 張 は、常 に、より高 位 のリソースタ イプの作 成 および拡 張 プロセスから開 始 されます。削 除 と拡 張 解 除 についても同 様 です。

図 4: Software RAID リソースを含 む LifeKeeper 階 層 は、Software RAID リソースを含 む階 層 全 体 を 示 す LifeKeeper GUI のスクリーンショットです。階 層 内 のリソースは、LifeKeeper タグが表 示 される、デフ ォルト 表 示 で表 示 されています。図 5: Software RAID リソースを含 む LifeKeeper 階 層 では、同 じ階 層 を LifeKeeper ID で表 示 したものです。

Chapter 4: Software RAID 階 層 の作 成 と管 理

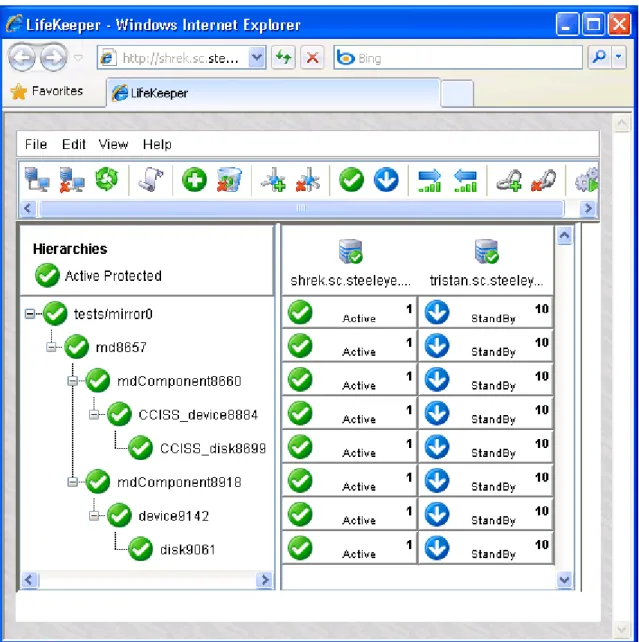

図 4: Software RAID リソースを含 む LifeKeeper 階 層

図 4: Software RAID リソースを含 む LifeKeeper 階 層 は、ファイルシステム階 層 です。これは、[Edit ]> [Server] > [Create Resource Hierarchy] メニューから [File System] リカバリキット を選 択 して作 成 されま す。これは、タグ md8657 の Software RAID 仮 想 デバイスにマウントされたファイルシステムリソース tests/mirror0 で構 成 されています。この仮 想 デバイスは、2 つのコンポーネント 、mdComponent8660 お よび mdComponent8918 を持 つ RAID-1 (ミラー) です。これらのコンポーネントは、異 なるデバイスタイプ 上 のパーティション上 に設 定 されています。1 つは、CCISS リカバリキット (CCISS_device8884) で、1 つ はデフォルト の SCSI リカバリキット (device9142) を使 用 しています。階 層 内 の、各 ディスクパーティション 配 下 には、ディスクデバイス、CCISS_disk8699 および disk9061 があります。階 層 には、各 階 層 の最 下 部 を、単 一 のリソースに接 続 するために「ターミナルリソース」を含 むことができます。ターミナルリソース の詳 細 については、後 述 のベスト プラクティスセクションのターミナルリソースを参 照 してください。

Chapter 4: Software RAID 階 層 の作 成 と管 理

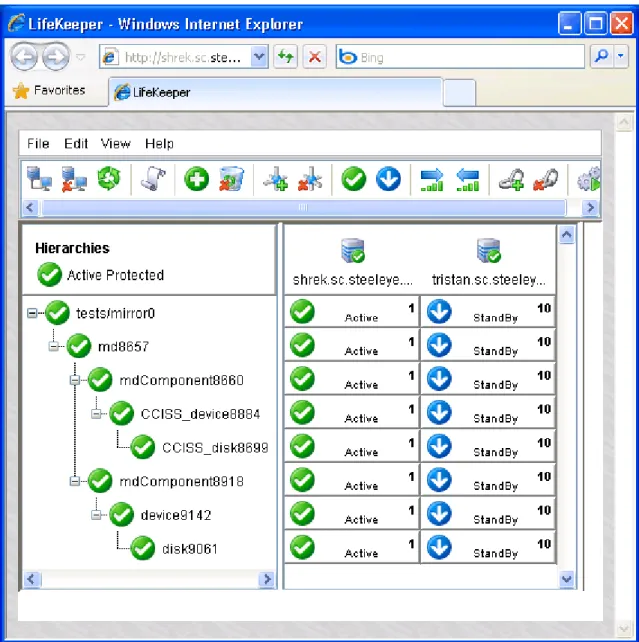

図 5: Software RAID リソースを含 む LifeKeeper 階 層

mdComponent リソースが、配 下 のデバイスと同 一 の ID を持 っていることに注 目 してくださ

い。LifeKeeper 階 層 では例 外 的 です。このようになっているのは、mdComponent が、仮 想 デバイス内 の各 コンポーネント の状 態 を Software RAID Recovery Kit を使 用 してに表 示 できるようにするリソース であるためです。

階 層 作 成 の手 順

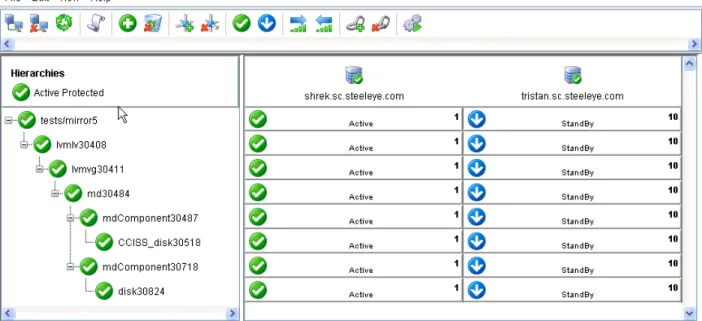

図 6: Software RAID リソースを含 む LifeKeeper 階 層

図 6: Software RAID リソースを含 む LifeKeeper 階 層 は、ソフトウェア RAID で LVM を使 用 した階 層 を 示 しています。

階 層 作 成 の手 順

ファイルシステムまたは高 レベルアプリケーションがソフト ウェア RAID の仮 想 デバイスを使 用 する階 層 を 作 成 するには、次 の高 レベル手 順 に従 う必 要 があります。 1. 仮 想 デバイスに必 要 な設 定 を決 定 します。このとき、その仮 想 デバイスに関 連 するすべてのディ スクリソースを、LifeKeeper クラスタ内 のサーバ間 で一 緒 に移 動 させる必 要 があることを考 慮 して ください。 2. アプリケーションのプライマリサーバとするシステム上 で、mdadm(8) を使 用 して必 要 な仮 想 デバイ スを作 成 します。mdadm(8) については、mdadm パッケージで提 供 され、前 述 のド キュメンテーシ ョンとリファレンスセクションにある Linux Software RAID HowTo および mdadm(8) オンラインマニュ アルページで説 明 されています。仮 想 デバイスを作 成 するときは、パーシステント スーパーブロック を使 用 する必 要 があります。詳 細 については、上 述 のパーシステント スーパーブロックを参 照 して ください。 3. 共 有 スト レージを使 用 する場 合 、仮 想 デバイスのすべてのコンポーネント が、保 護 されたアプリ ケーションが実 行 される LifeKeeper クラスタ内 のマシン間 で正 しく共 有 されていることを確 認 して ください。

4. 各 仮 想 デバイス上 でファイルシステムを作 成 してください。raw I/O を使 用 する場 合 は、raw デバ イスを各 仮 想 デバイスにバインド してください。

5. 使 用 するアプリケーションに関 連 する LifeKeeper リカバリキット 管 理 ガイド に記 載 されている設 定 手 順 に従 い、保 護 されたアプリケーションをファイルシステム上 で設 定 します。

Software RAID の再 設 定 6. 適 切 なリカバリキット 管 理 ガイド に記 載 の手 順 に従 って、アプリケーション階 層 を作 成 および拡 張 します。

Software RAID の再 設 定

Software RAID を利 用 する一 番 のメリット の 1 つは、スト レージ要 件 の変 化 に応 じて、仮 想 デバイスを 動 的 に追 加 、削 除 、サイズ変 更 できることです。これは、仮 想 デバイス定 義 への物 理 パーティションや ディスクの追 加 または削 除 を伴 う場 合 があるため、Software RAID Recovery Kit には、そのような変 更 内 容 を反 映 して、既 存 のリソース階 層 を修 正 する仕 組 みが含 まれています。

変 更 内 容 を反 映 して LifeKeeper 階 層 を修 正 する前 に、すべての仮 想 デバイスとファイルシステムの再 設 定 を LifeKeeper 階 層 の外 部 で行 う必 要 があります。その方 法 については、ド キュメンテーションとリフ ァレンスセクションで紹 介 する Software RAID HowTo ド キュメントを参 照 してください。いずれかの手 順 において、LifeKeeper で保 護 されているリソースをマウント解 除 または設 定 解 除 する必 要 が生 じた場 合 、必 ず LifeKeeper GUI から Out-of-Service 操 作 を選 択 して行 ってください。

これらの変 更 後 に LifeKeeper 階 層 を更 新 するには、まず、変 更 した md リソースの [Resource

Properties] ダイアログを開 きます。このダイアログは、md リソースを右 クリックするか、[Properties] を選 択 するか、[Edit] > [Resource] > [Properties] メニューを選 択 し、 [Select Resource] フィールド で適 切 な md リソースを選 択 することで開 けます。[Resource Properties] ダイアログは、以 下 の図 7: Software RAID の [Resource Properties] ダイアログ 図 7: Software RAID の [Resource Properties] ダイアログの ように表 示 されます。図 に示 すように、下 部 に [Status] および [Reconfigure] ボタンがあります。

Software RAID の再 設 定

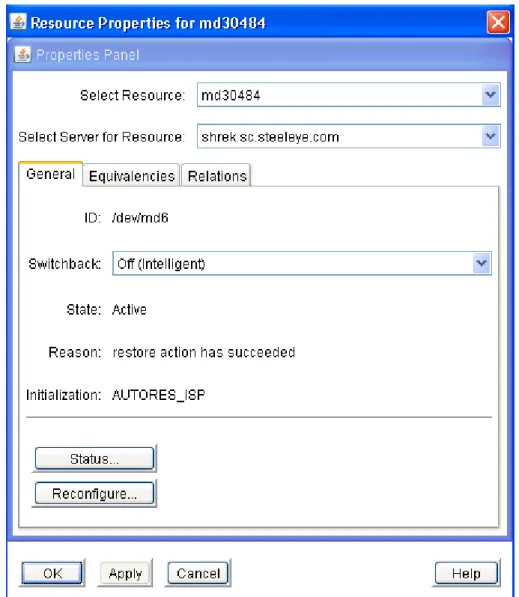

図 7: Software RAID の [Resource Properties] ダイアログ

[Status] ボタンをクリックすると、仮 想 デバイスの現 在 の状 態 を示 す情 報 ボックスが表 示 されます。図 8: Software RAID の状 態 (下 図 ) は、すべてのコンポーネント が正 常 に動 作 している場 合 の仮 想 デバイス の状 態 を示 しています。

Software RAID の再 設 定 図 8: Software RAID の状 態 [Reconfigure] ボタンをクリックすると、階 層 を再 設 定 して、仮 想 デバイスリソースに加 えられた変 更 を反 映 するための仕 組 みが開 始 されます。少 し待 つと、情 報 ボックスに LifeKeeper が検 出 した変 更 内 容 が 表 示 されます。 次 の 3 つの図 に、デバイスを仮 想 デバイスから削 除 した際 に表 示 される、状 態 と設 定 を示 す情 報 ボッ クスを示 します。

Software RAID の再 設 定

Software RAID の再 設 定 図 10: 削 除 されたデバイスの Software RAID の再 設 定 情 報 ボックスの説 明 にあるように、検 出 された変 更 内 容 を反 映 して LifeKeeper 仮 想 デバイスを再 設 定 するには、単 に [Reconfigure] ボタンをクリックしてください。LifeKeeper 階 層 の変 更 をキャンセルする 場 合 、[Cancel].をクリックしてください。 [Reconfigure] ボタンをクリックした後 、再 設 定 手 順 の進 捗 状 況 を示 す情 報 ボックスが表 示 されます (以 下 の図 11: 削 除 されたデバイスの再 設 定 が完 了 した Software RAID 参 照 )。処 理 が正 常 に完 了 する と、[Done] ボタンが有 効 になります。[Done] ボタンをクリックすると、情 報 ボックスが閉 じ、[Resource Properties] ダイアログが開 きます。

Software RAID の再 設 定

図 11: 削 除 されたデバイスの再 設 定 が完 了 した Software RAID

次 の 4 つの図 に、デバイスを仮 想 デバイスに追 加 した際 に表 示 される、状 態 と設 定 を示 す情 報 ボック スを示 します。

Software RAID の再 設 定

Software RAID の再 設 定

図 13: 追 加 されたデバイスの再 設 定 が完 了 した Software RAID コンポーネント を仮 想 デバイスに設 定 する間 、[Status] に同 期 の進 捗 状 況 が表 示 されます。

Software RAID の再 設 定

Software RAID の修 復 図 15: 再 同 期 中 の LifeKeeper 階 層

Software RAID の修 復

ミラーのいずれかのレッグに障 害 が発 生 した場 合 、そのレッグを修 復 できます。 問 題 が発 生 した場 合 、そのリソースは OSF とマーキングされます。(注 記 : 有 効 な場 合 、E メール通 知 が行 われます。)

Software RAID の修 復 図 16: 障 害 が発 生 したコンポーネントを含 む LifeKeeper 階 層 mdComponent は、ディスクが正 常 なときに OSF とマーキングされることがありますが、そのコンポーネント はミラーでは「faulty」とマーキングされます。これは、デバイスがオンラインになった際 に mdadm によって検 知 された何 らかの問 題 (詳 細 についてはエラーログを参 照 ) や、mdadm ユーティリティを使 用 してミラー を「中 断 」した手 動 動 作 などによって発 生 することがあります。

mdComponent と配 下 のディスク / デバイスは、in-service 動 作 中 にエラーが発 生 した場 合 、OSF とマー キングすることができます。たとえば、仮 想 デバイスを起 動 した際 にディスクが「壊 れていた」場 合 や、物 理 的 に接 続 されていなかった場 合 です。 以 下 のスクリーンショット は、あるアレイ障 害 について、アレイに障 害 が発 生 する前 の状 態 と、障 害 の 1 次 処 置 によって状 態 が「failed」になり、それを in service に戻 すまでを示 しています。(これらのスクリーン ショット には、「ターミナルリソース」を使 用 して各 階 層 の最 下 部 を単 一 のリソースに接 続 する例 が含 ま れています。)

Software RAID の修 復

Software RAID の修 復

図 18 - アレイ障 害 後

アレイ障 害 の 1 次 処 置 後 、すべてのリソースは OSF とマーキングされます。この障 害 の間 、IO は正 常 なコンポーネント またはミラーのレッグを引 き続 き使 用 します。

Software RAID の修 復

Software RAID の修 復 図 20 - 障 害 の発 生 したコンポーネントをスタンバイに更 新 エラー処 置 中 に、障 害 の発 生 したコンポーネント がミラー設 定 から正 しく削 除 されると、リソースは OSU に移 行 します。これは、障 害 発 生 後 に MD quickCheck が実 行 されるときに行 われます。障 害 が発 生 したコンポーネント を処 置 中 にミラー設 定 から削 除 できない場 合 、リソースは OSF 状 態 のままになりま す。

Software RAID の修 復

図 21 - リストアされたストレージリソース

スト レージの障 害 を修 復 するためなど、障 害 が発 生 した状 態 でサーバを再 起 動 する必 要 がある場 合 、障 害 が発 生 したコンポーネント 配 下 のスト レージリソースは (正 常 に修 復 された場 合 ) リストアされ ますが、障 害 が発 生 したコンポーネント はミラーに自 動 的 には再 追 加 されません。障 害 の発 生 したコン ポーネント を (GUI または perform_action(1M) を使 用 して) in-service にすることで、そのコンポーネントを 再 追 加 できます。これにより、IO がレッグに再 接 続 されます。その後 、内 部 ビットマップが設 定 されている

Software RAID の修 復

場 合 はミラーにより部 分 的 な再 同 期 を実 行 され、設 定 されていない場 合 はミラーにより完 全 な再 同 期 が実 行 されます。

図 22: Software RAID の In-Service 状 態

障 害 の発 生 したレッグが仮 想 デバイス内 で手 作 業 で修 復 された場 合 、LifeKeeper はその変 更 内 容 を quickCheck の実 行 時 に自 動 的 に検 出 します。リソースの状 態 は、その新 しい状 態 を反 映 して変 化 し ます。しかし、コンポーネント 配 下 のリソース (すなわちデバイスやディスク) に障 害 が発 生 した場 合 、それ らの状 態 は更 新 されません。これらの状 態 を更 新 するには、GUI または perform_action(1M) を使 用 し てリソースを in-service にする必 要 があります。

Software RAID の修 復

Software RAID の修 復 重 要 : リソースが OSF にマーキングされる障 害 、特 に、リソースが (sendevent により) 別 のシ ステムに移 動 される障 害 が発 生 したとき、そのリソースが修 復 されていることを管 理 者 が確 認 してから、障 害 の発 生 したリソースを in-service にすることが重 要 です。 その一 例 は、すべてのパスが失 われた場 合 の MD kit です。ミラーへのすべてのパスが失 わ れた場 合 、MD kit は、ミラーをスタンバイシステムに移 動 することで復 旧 します。キットは、ス タンバイシステム上 でパスを in-service にする前 に、障 害 が発 生 したシステム上 の階 層 のす べての部 分 をクリーンアップ (削 除 ) します。しかし、多 くの場 合 、これらの部 分 またはリソー スを完 全 にクリーンアップすることは、障 害 によって不 可 能 です。 管 理 者 が障 害 を修 復 するとき、管 理 者 は、その他 残 りの OS 項 目 がすべてクリーンアップさ れていることを確 認 する必 要 があります。障 害 の発 生 したミラーにマウント されたファイルシス テムがある場 合 、このファイルシステムをマウント 解 除 できない場 合 がほとんどです。そのた め、LifeKeeper がファイルシステムをスタンバイシステムに移 動 しても、障 害 が発 生 したシス テムではファイルシステムが (mount コマンド により) マウントされているものとして表 示 されま す。これは、後 で管 理 者 が LifeKeeper ファイルシステム階 層 を修 復 後 のシステムに戻 すと きに問 題 になります。 管 理 者 は、障 害 の発 生 したパスを修 復 するだけではなく、階 層 のすべての部 分 がクリーン アップされていること (MD デバイスが未 設 定 で、ファイルシステムがマウントされておらず、アプ リケーションが完 全 に停 止 しているなど) を確 認 する必 要 があります。クリーンな再 起 動 は、 階 層 のすべての側 面 がクリーンアップされるために必 要 です。

Chapter 5: ベスト プラクティス

ターミナルリソース

ミラーのすべてのコンポーネント に障 害 が発 生 したときに見 られる障 害 を回 避 するため、ターミナルリソー ス (またはインスタンスもしくはリーフノード ) を作 成 することを推 奨 します。このターミナルリソースは、ミラー のすべてのコンポーネント (レッグ) を単 一 点 に接 続 するために使 用 される「gen app」リソースです。この ターミナルインスタンスは、いくつかの理 由 で役 立 ちます。 l すべてのコンポーネント を 1 つずつ選 択 する代 わりに、階 層 全 体 を out of service にする単 一 点 が提 供 されます。 l これは、あるノード 上 では階 層 の一 部 がアクティブで、別 のノード 上 ではまた一 部 がアクティブで あるという、混 乱 した過 渡 状 況 の発 生 を防 止 します。これは、階 層 をサーバ間 で移 動 する際 に 特 に見 られます。移 動 が完 了 すると、すべてのリソースが同 じサーバ上 に置 かれますが、L-ifeKeeper がすべてを移 動 している最 中 は、表 示 がおかしくなることがあります。 l LifeKeeper はリソースをシステム間 で迅 速 に移 動 しようとしているにもかかわらず (すべてのパスの 障 害 )、クラスタ障 害 によってリソースの起 動 処 理 が遅 い場 合 のエラー状 況 を防 ぎます。これによ り、LifeKeeper は、1 つのノード を out of service にしてそのコンポーネントを in service にしてか ら、次 のコンポーネント を out of service にしてそのコンポーネントを in service にするといったやり 方 ではなく、すべてのリソースを一 度 に out of service にします。

ターミナルリソースは、[Create Resource Hierarchy] オプションで作 成 します。表 示 される [Create Resource Wizard] で、[Recovery Kit] リスト から [Generic Application] を選 択 します。

ターミナルリソースの作 成 方 法 については、SPS for Linux Technical Documentation

(http://docs.us.sios.com/の LifeKeeper>Administration>Administrator Tasks> Creating Resource Hierarchies > Creating a Generic Application Resource Hierarchy) を参 照 してください。

MD デバイス番 号

MD デバイスをクラスタ内 のノード 上 に設 定 する場 合 、MD デバイスを LifeKeeper で使 用 または制 御 し ない場 合 でも、クラスタ内 で一 意 の MD 番 号 を使 用 してください。

すべての MD デバイスの In Service 化

クラスタ内 に NetRAID リソースを作 成 するとき、クラスタ内 に設 定 されたすべての MD デバイスを NetRAID デバイスが設 定 されたノード 上 で in-service にする必 要 があります。これにより、NetRAID が 既 存 の MD デバイスと重 複 しない MD 番 号 を使 用 できます。この作 業 を行 わない場 合 、MD kit は、 次 の in-service 動 作 で重 複 する MD リソースに使 用 される番 号 を並 び替 えます。

Chapter 6: ト ラブルシューティング

エラーメッセージ

このセクションでは、SPS Software RAID Recovery Kit の使 用 中 に表 示 される可 能 性 のあるメッセージ の一 覧 を示 します。必 要 に応 じて、エラーの原 因 およびエラー状 態 を解 消 するために必 要 な処 置 につ いても説 明 しています。

Software RAID Recovery Kit は、階 層 の作 成 および拡 張 時 に他 の SPS コンポーネント を利 用 するた め、それらの他 のコンポーネント によるメッセージが表 示 されることもあります。その場 合 、メッセージカタロ グ (テクニカルド キュメンテーション Web サイトの「エラーコード の検 索 」内 ) を参 照 してください。メッセージ カタログでは、操 作 、管 理 、GUI など、SteelEye Protection Suite for Linux を使 用 しているときに表 示 される可 能 性 がある、すべてのエラーコード の一 覧 を示 します。また、エラーコード の原 因 に関 する追 加 の説 明 や、問 題 解 決 のために必 要 な処 置 についても、必 要 に応 じて記 載 します。この一 覧 から、受 信 したエラーコード を検 索 できます。また、該 当 する SPS コンポーネントの個 別 のメッセージカタログに直 接 アクセスすることもできます。

Software RAID Recovery Kit のエラーメッセージ

エラー番 号

エラーメッセージ

117000

<resource type> resource type is not installed on <LifeKeeper server name> 処 置 : MD Recovery Kit を特 定 されたシステムにインストールしてください。 117001 This script must be executed on <LifeKeeper server name>

117002 Failed to create <device name> hierarchy

117003 Failed to create dependency <resource tag>-<resource tag> on machine <LifeKeeper server name>

117004 LifeKeeper internal ID <resource ID> already in use 117005 <resource type> constructor requires a valid argument
