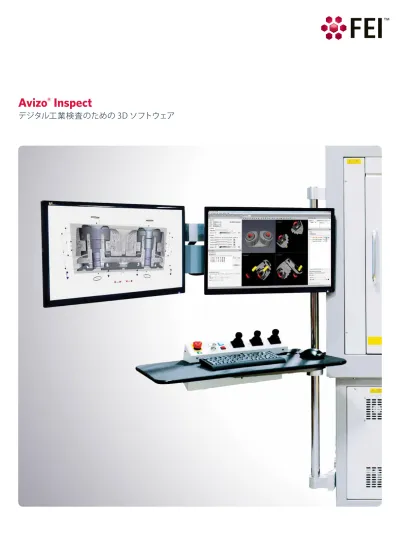

Avizo
®Inspect
高品質を保ちながら、
デザインサイクルと検査時間の短縮を、低価格で実現
Avizo® Inspect ソフトウェアは、工業検査と材料設計の工程を効
率化します ― off-line、 near-line、 in-line。
Avizo Inspect は高度な計測手法による寸法測定の機能を搭載し
ています。多種にわたるプログラミング可能な自動解析ワークフ
ロー（レシピ）による、空隙、異物、亀裂、欠陥、ファイバの
解析に対応した繰り返し検査のシナリオを豊富に用意していま
す。CAD モデルを用いた設計値と測定値の比較機能、そしてイ
ンラインで利用できる全自動検査のフレームワークを提供し、報
告書の自動作成や出力結果の過程調査も可能です。
Avizo Inspectのワークフロー
3D 画像データの取得 画像処理 + 検査レシピの作成 + インラインでの全自動化 ビジュアル検査 報告書の作成 ＆トレーサビリティ 寸法計測 材料の性質特定 ＆欠陥解析 © RX Solutions寸法計測
Avizo Inspect の計測ワークルームでは高 度な測定が可能です。寸法計測の工程では まず、対象物の計測と内部観察のための座 標軸を 1 つ以上定めます。対象物の形状抽 出は、対象物にフィットさせた幾何学形状 に基づいて実行され、またその形状を用い ての距離、向き、直径、角度などの測定や、 平行度と直交度などに関する誤差が算出さ れます。全ての測定項目に関して、それぞ れの基準値を設けることで誤差による自動 合否判定が可能です。 Avizo Inspect は、サブレゾリューション（解 像度よりも厳密な）測定精度を実現しました。 特に Avizo Inspect に用いられる高性能なア ルゴリズムは、形状の輪郭を明瞭にし、表面 位置を正確に特定します。異なる材質の境界 判別に最も優れた独自アルゴリズムを、FEI は 最先端の研究室と共同で開発しました。形状 のフィッティングと測定における精度は、表面 抽出の正確性に大きく左右されます。Avizo Inspect のフィッティングアルゴリズムの精度 は、NIST（アメリカ国立標準技術研究所）の サンプルデータによって検証済みです。Avizo Inspect
FEI ソフトウェアAvizo を基に、10 年以上にわたる専門技術の蓄積を
加えて完成した Avizo Inspect は、研究施設での材料開発から生産現
場での全自動品質管理まで、全ての工程を網羅した機能を提供します。
空隙率解析
CTやFIB/SEM、TEMなどの技術により、3D データを用いた部品や素材の内部欠陥の検 出ができます。Avizo Inspectは、欠陥検出の 中でも特に空隙を検知し数値化するための高 性能な解析モジュールを備えているため、閉 空隙・開空隙に関わらず検出と測定ができ、 その結果に基づいた空隙の形、分布、表面か らの距離や空隙間距離などの特徴解析、ある いは複数空隙の分類や連結性などを算出可 能です。 画像提供：School of Engineering. ANU, Australian National Universityファイバ解析
Avizo Inspectは繊維、フィラメント、管、そして ネットワークやツリー型構造などに特化した解 析機能のほか、分割と解析の過程をサポート する全自動、半自動、手動のツールを幅広く取 り揃えています。この例では対象物からチュー ブ状繊維が抽出され、長さや向きなどが数値 化されています。CADデータによる設計値と測定値の比較
Avizo Inspectでは（CTなどの）3D画像と CADデータとの比較ができ、主要なCAD規 格全てに対応しています。CADモデルを読み 込み、3D画像との重ね合わせ処理を行った のち、モデルと計測対象間の差分が計算され ます。より詳しくは
Avizo-Inspect.com
へ
手軽なレシピ作成とカスタマイズ
Avizo Inspect は、部品と素材の特徴やデー タ取得システム上の制約における最高測定 精度を実現するために、「レシピ」の作成、 カスタマイズと調整のできるオープンフレー ムワークとして開発されました。ユーザは独 自のレシピ作成により、Avizo Inspect のフ レームワークにこれまでの独自のノウハウと IP を融合させることが可能です。一連の作 業を全自動化することによって、複数の部品 や素材に同じレシピを繰り返し適応させるこ とができます。 Avizo Inspect は豊富な作成済みレシピを内蔵 していますが、特定の検査工程や解析作業の ために、当社のスペシャリストによるお客様と の共同オリジナルレシピ開発も引き受けてい ます。 部品の表面から 欠損位置までの距離 欠 陥 間 の 最 短 距 離 測 定 複数部品間の 接触範囲確認 加工作業前の 欠陥検出 カスタムレシピの一例報告書作成 ＆ トレーサビリティ
Avizo Inspect には報告書作成のためのワーク ルームがあり、レシピの実行結果や計測デー タを基に、報告書のテンプレートと連携させ た自動生成ができます。この機能により、報 告書類のやり取りと保存を効率的に行えます。 報告書に使われる HTML テンプレートは簡単 に作成と変更ができ、自動と手動のどちらで も報告書の作成と保管が可能です。作業過程 でのスナップショットや表データをワークルー ムに出力でき、報告書の自動生成にも利用で きます。すべての出力結果の履歴はメタデー タによって記録され、データの読み込みまで 遡って各工程を調べることが可能です。より詳しくは
Avizo-Inspect.com
へ
自動化とインラインとの融合
複雑な検査シナリオと、部品や素材の特定範 囲ごとのレシピ適応工程は、Avizo Inspect Designer を用いて作成できます。シナリオと は、複数のビジュアル検査や自動と手動の計 測工程の組み合わせです。Inspec tor サ ー ビ ス と は、Avizo Inspec t Designer に よって作 ら れ た シ ナリオを実行し、機械判別や目視判断に 加え、自動や手動の計 測による合否判定 を行う機能です。 インラインへ の 導 入 例 © GE Inspection Technologies
Avizo Inspect In-line は、Inspector サ ー ビ スを情報取得システムと一体化し、検査工 程を最適化します。In-line に含まれる Avizo Inspect サービスは、DICOM/DICONDE サー バに送信されたデータに対して、複数部品へ の分割、リファレンスへの重ね合わせ、アー ティファクトの軽減などの前処理をデータに施 し、そのあとの無数にある Inspector サービ スに引き渡します。どの段階においても、検 査シナリオの結果は Reviewer からアクセスで き、シナリオの各ステップの再評価や、最終 的な合否判定を下すことが可能です。Avizo In-line はユーザ管理機能が導入されており、 細かい権限の設定にも対応しています。
主な機能
データのインポートと処理 · 様々なデータのあらゆるサイズと スケールに対応 -X 線トモグラフィ：CT、マイクロ・ ナノCT、シンクロトロン -電 子 顕 微 鏡 、 光 学 顕 微 鏡 -その他データ形式（MRI、レ ントゲン写真など） · マルチデータ・マルチビュー、マ ルチチャンネル、時系列データ、 大規模データを全てサポート · データの拡大縮小、校正、変換、 リサンプリング · 画像補正、多様なフィルタリン グ、コンボリューション、フーリ エ変換 ·アーティファクト軽減アルゴリ ズム · 2D・3D でのリファレンスモデル との自動重ね合わせ · 画像整列、演算、相関、データ の融合 可視化とインタラクティブ操作 · インタラクティブで高品質なボ リューム可視化 · 直角、斜面、筒状、曲面による 断面表示 · 輪郭加工および同値面抽出 · デ ー タ特 性 に 基づくイメー ジ フィル タ ー 結 果 の 同 時 表 示 コントラスト調整、ヒストグラ ムの均等化、動的なカラーマッ プ、 断 面 や ボリュームの 透 明 度調節など 分割機能 · 閾値による自動分割、物体の分 離、自動ラベル付け ·領 域 拡 張 法 、 ス ネ ー ク 法 、 補 間 、 ラ ッ ピ ン グ、 ス ム ー ジ ング · ウォーターシェッドとベーシン等 を含むモルフォロジ処理 · 3D 境界面再構築および四面体 グリッド生成 · スケルトン化 計 測 · サブレゾリューションを用いた正 確なサーフェス抽出 · 幾何学形状のデータへのフィッ ティング（点、直線、平面、円筒、 球、円錐など） ·計 測（ データと幾 何 学 形 状へ の直接及び間接計測） · 自 動 テ ス ト プ ラ ン の 作 成 と 実 行 解析と数値化 · レシピ作成、カスタマイズ、自 動 実 行 ·出力結果の 作 業 工程 履 歴 · 報 告 書 作 成 ·個数、体積、面積、周囲の長さ、 縦 横 比および向きのための 組 み込み測定手法 · ユーザ定義計測手法 · 表とグラフを含む結果表示 ·指 定され た 個 別 の 計 測 結 果、 3D 座 標、 表 デ ー タの自 動 選 択 · 統計解析と分布図の自動作成 ·任意の測定基準によるフィルタ リング · 形状による位置の調整や測定、 比較 · 空隙の検出と測定 · ファイバ解析 · MATLAB®、LabView とのデータ 受け渡し · 構造と流体シミュレーションのた めの前処理 インライン · 様々な画像情報取得システムと の連携 ·画 像 取 得 機 能 -DICOM/DICONDE との連結 -構成パーツへの分割 -リファレンスモデルへの自動重 ね合わせ -前 処 理 · Designer サービス -検査および解析シナリオの設定 · Inspector サービス -自動および手動によりシナリオ の実行 -部品の合否判定 · Reviewer -不 適 合 品 の 調 査 プレゼンテーション作成 ·動 画 作 成 ·キーフレームとオブジェクト設 定によるアニメーション制作 · 画像、形状モデル、測定および シミュレーション結果の混合 · 注釈、凡例、ヒストグラム、折 れ線グラフ · 表や 3D モデル、高解像度画像 の出力 シミュレーション解析 画像からシミュレーション解析への 流れ： · 3D 画像に基づく有限要素法や 熱解析シミュレーション用のメッ シュ生成、および FEA/CFS ソル バやその他の後処理へのデータ 出力 · 気孔ネットワークモデルのため の空隙・気孔の連続性解析およ びスケルトン化 · 3D 画像を用いた浸透性、分子 拡散率、電気抵抗率、熱 伝導 率計算のシミュレーションプロフェショナルサービス
FEI はお客様が Avizo Inspect に求めることに真摯に応えます。FEI の
サービスチームは、ソフトウェアのトレーニング、コンサルティング、
カスタム開発まで、専門性の高いプロフェショナルサービスを幅広く
提供します。
トレーニング
FEI は、お客様のゴールに合わせて、即効性 と実用性を兼ね備えたトレーニングサービス を行っています。短期間で Avizo Inspect を ご理解いただくための洗練された内容を提 供します。 1 日から 3 日程度のあらかじめ用意された コースをはじめ、お客様の希望に基づいたカ スタマイズも可能です。また、トレーニング はお客様のご指定場所に加え、FEI の施設 を利用することもできます。コンサルティング
Avizo Inspect は絶え間なく進化を続けてい ます。その成果をお客様の日々の業務で遺 憾なく発揮できるよう、FEI のスペシャリスト たちは全力を尽くします。FEI は Avizo Inspect のソリューションを通 して、お客様に寄り添う存在でありたいと考 えています。お客様のご要望通りのコンサル ティングを、現場まで赴いて実施することも、 遠隔での対応も可能です。私たちのコンサル ティング・スペシャリストは、必要な操作と 工程を解析し、必要となる知識や技術を調 べ、Avizo Inspect がお客様の真のソリュー ションとなる環境を築きます。
カスタム開発
FEI は、3D データと画像処理の分野におけ る 25 年以上の経験と、これまでの様々な 組織での採用実績を踏まえ、お客様のいか なる要望にも最適なソリューションを提供し ます。 ご要望に応じて、画面のカスタマイズから、 ソースコードの書き換えまで、様々なレベル での変更と拡張が可能です。 例えば： ·多肢にわたる複雑なワークフローを 1 ク リック化 ·特定のアルゴリズムを実装 ·当 社ソリュー ション の 既 存 システムへ の 組み込 み ·独自ファイル規格への対応本社（米国）
電話 +1 503 726 7500
より詳しくは Avizo-Inspect.com へ [email protected]
©2016 当社は常に製品の改良に努めているため、仕様は予告なく変更されることがあります。
