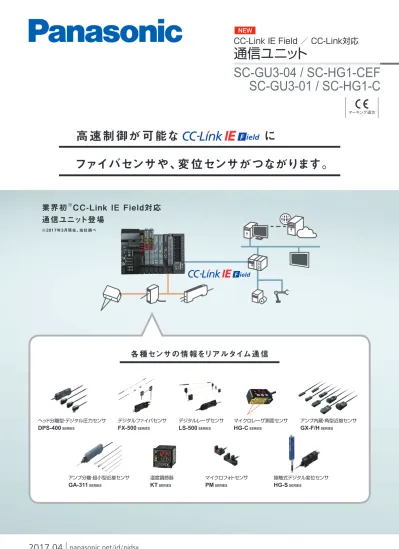

通信ユニット
CC-Link IE Field ／ CC-Link対応
SC-GU3-04 / SC-HG1-CEF
SC-GU3-01 / SC-HG1-C
各種センサの情報をリアルタイム通信
業界初
※CC-Link IE Field対応
通信ユニット登場
※2017年3月現在、当社調べFX-500
SERIES デジタルファイバセンサHG-C
SERIES マイクロレーザ測距センサLS-500
SERIES デジタルレーザセンサPM
SERIES マイクロフォトセンサDPS-400
SERIES ヘッド分離型・デジタル圧力センサHG-S
SERIES 接触式デジタル変位センサKT
SERIES 温度調節器GA-311
SERIES アンプ分離・超小型近接センサGX-F/H
SERIES アンプ内蔵・角型近接センサ高速制御が可能な に
ファイバセンサや、変位センサがつながります。
マーキング適合1台のSC-GU3シリーズに最大16台接続可能
※圧力、光電、レーザ、温度調整器など
デジタル（数値）データをネットワークへ送信
近接センサなど
ON/OFF情報をネットワークへ送信
※FX-500シリーズ、LS-501を含む場合は12台まで接続可能SC-GU3-04
通信速度1Gbps
CC-Link IE Field 対応通信ユニット
オープンネットワーク対応通信ユニット
SC シリーズ
パナソニック デバイスSUNXのセンサは、
どちらもつながる！
通信速度10Mbps（最大）
SC-GU3-01
CC-Link 対応通信ユニット
FX-500
SERIESHG-C
SERIESLS-500
SERIESPM
SERIESGA-311／GH
SERIESGX-F/H
SERIESDPS-400
SERIESDPH-100
SERIESKT
SERIES デジタルファイバセンサ デジタルレーザ変位センサ※ デジタルレーザセンサ マイクロフォトセンサ※ ヘッド分離型・デジタル圧力センサ個々のセンサ本体を直接操作することなく、センサのしきい値などの設定や、
現在値をネットワーク上で操作・確認ができます。
各センサのON/OFF情報をネットワーク上で一元管理が
でき、
トラブル発生時の原因特定が容易になります。
圧力範囲は1MPa、±100kPa、 −101kPaタイプをラインアップ。IoTやIndustry 4.0といった様々なキーワードが「ものづくり」を取り巻き、
製造業の環境が急激に変化しています。IoT化を推進するうえで、
「見える化」は”第一歩”です。パナソニック デバイスSUNXのセンサと
通信ユニットを使用することでデータの収集、見える化が可能となります。
IP67Gのセンサヘッドバリエーション。 超小型φ2.8ｍｍから耐スパッタタイプまで 5種類をラインアップ。 安定検出範囲が大きく、検出距離に 余裕が持てる近接センサ。 一体成形法により保護構造IP68Gを実現。 小型ボディでありながら、３つの保護回路を搭載。 耐熱、耐薬品、レンズ付きなど 100種以上のファイバヘッドを ラインアップ。 繰り返し精度10μmで 安定検知する CMOSレーザセンサ。 簡単操作で「高精度」な 温度制御を実現。 温度調節器※ アンプ分離・超小型近接センサ アンプ内蔵・角型近接センサ※各種センサ
をネットワークに接続
●ファイバセンサ ●圧力センサ ●レーザセンサ ●変位センサセンサのデータ収集「見える化」から
IoTをはじめましょう！
高精度データ 高精度データ 設備保全管理 クラウドサーバ CC-Link IE Field 対応通信ユニット SC-GU3-04 CC-Link IE Field 対応通信ユニット HGシリーズ用 SC-HG1-CEF 表示器 PLC PLC Master PLC Master PLC Local ハブ 生産指示端末 製造実行システム
高精度データをプログラムレスで送信。
内部設定データもネットワーク経由で複数台を一括変更が可能です。
1台のSC-HG1シリーズに最大15台の変位センサを接続可能
変位センサ
をネットワークに接続
最大局間距離100ｍ
CC-Link Master
親機１台+子機最大14台まで接続可能
接触式デジタル変位センサの
デジタル（数値）データをネットワークへ送信
通信速度10Mbps（最大）
SC-HG1-C
CC-Link対応通信ユニット
HGシリーズ用
SC-HG1-CEF
CC-Link IE Field対応通信ユニット
HGシリーズ用
通信速度 1Gbps
HG-S
SERIES通信ユニットを使用することで、当社の様々なセンサをCC-Linkネットワークへ接続し、デジタルデータや、ON/OFF
情報をリアルタイムに取得可能です。これにより、ネットワー
ク経由でセンサの設定を変更したり、データをロギングする
ことでセンサの予防保全などにご活用いただけます。
長寿命化に貢献する堅牢＆スリムボディ。 さらに光学アブソリュート方式採用で 「値飛び」も「ゼロ点忘れ」もなし！ 接触式デジタル変位センサ CC-Link 対応通信ユニット HGシリーズ用 SC-HG1-C CC-Link 対応通信ユニット SC-GU3-01通信ユニットで
ネットワークに直結！
しきい値 1ch 90現在値65 2ch 50 0 3ch 40 70 4ch 0 0 5ch 0 0 6ch 0 0 7ch 0 0 8ch 0 0 しきい値 9ch 0現在値0 10ch 0 0 11ch 0 0 12ch 0 0 13ch 0 0 14ch 0 0 15ch 0 0 16ch 0 0 W4L V4L U4L W2 W4L V4L U4L W2
装置立ち上げ時のセンサ設定状態を一括保存！
設備のリモート監視・操作
複数台のセンサを使用している場合、センサの不具合が発
生した際に、センサ個々の設定を確認する必要があり、工数
がかかっていました。
センサ タッチパネル 設定ファイル PLC PLC デジタルセンサ 通信 ユニット エンドユニット 光量低下発生！トラブル発生時には設定内容などを確認するために、
事務所と現場を往復する必要がありました。
不具合発生時に、センサの状態一覧が確認できるため問題
の特定が容易になります。また、センサ個々の情報を吸い上
げ設定ファイルとして保存しておくことにより、復旧作業の
軽減と誤入力、設定漏れを防ぎます。
既存のネットワークに接続することで、事務所から設備のセ
ンサの情報を確認可能。状況把握が素早く実施できます。
ネットワーク PLC通信ユニットがあるとき
通信ユニットがあるとき
通信ユニットが無いとき
通信ユニットが無いとき
事務所 事務所 現場 現場遠く離れていても確認可能！
W4L V4L U4L W2 W4L V4L U4L W2
デジタルセンサの現在値をロギングして予防保全に活用！
通信ユニットで省配線・省施工！
始業点検時の余裕度確認だけでは、長期的なセンサの変
動をつかみにくく、手書きで記録を取る際には工数が多くか
かっていました。
PLC 手書きの点検日報 被覆をむく 圧着端子をつける 時間 光量の低下傾向から、しきい値の変更 やセンサの交換時期の予測が可能。 連結コネクタユニットのレバーを押しながら、センサアンプを横 スライドさせるだけで取り付け、取り外しすることができます。 ※SC-GU3シリーズ数値データを取得してグラフ化することで、長期的な変動傾
向を確認することができ、センサの変動を予測して保全作業
を行なうことが可能です。
ファイバセンサA現在値推移 時 間通信ユニットがあるとき
通信ユニットがあるとき
通信ユニットが無いとき
通信ユニットが無いとき
隣り合うセンサアンプを切り離すことなく簡単にセンサ交換可能
コネクタによる連結接続
◎ケーブル加工が不要 ◎端子台へのネジ締め不要 ◎マークチューブが不要 ◎工具なしで着脱可能 ◎設置スペース削減 ◎センサ交換時に廃材が発生しない 施工手順 ①ケーブル被覆むき ②端子加工 ③端子台へのネジ締め ④コネクタ式端子台の場合も センサの数だけコネクタ加工が必要。 施工手順 ①マークチューブ取り付け ②ケーブル引き回し三菱電機株式会社製のiQ Sensor Solutionに対応
※SC-GU3-01のみ対応 （2017年4月現在）CC-Link通信ユニット：SC-GU3-01は、三菱電機式会社株製のiQ Sensor Solution（以下、iQSS）に対応。
三菱電機株式会社製：MELSECシリーズを代表とした“iQSS”対応商品と組み合わせてご使用いただけます。
CC-Linkの構成情報にて、SC-GU3-01に接続されている機器構成
（センサ種類：ファイバ、圧力、連結構成/台数）が簡単に確認可能。
各センサ固有のパラメータ情報（書込み、読込み）を一覧表で、取得・変更が可能。
『CSP+』の読み込みで、SC-GU3-01のデバイス割付を表示。
※三菱電機株式会社製シーケンサエンジニアリングソフトウェアGX Works2 Ver.1.492以降が必要です。三菱電機株式会社製ツールソフト：iQ Works（GX
Works）を通じて、SC-GU3-01以下の各種デジタルセ
ンサを操ることが可能です。iQ Worksにて、CSP+を
読み込むことで、以下の内容を実現することができます。
※CSP+（シーエスピープラス）： CC-Linkファミリーシステムプロファイル。1
2
3
PLC
各機器の設定項目の 読み込み、書き込みが可能 センサの追加もアイコンの ドラッグ＆ドロップで可能 機種情報をセンサアイコンで表示 RX、RY、Rwr、Rwwのデバイス割付のGX Works上に表示.csv
※SC-GU3-01のみ対応 （2017年4月現在）三菱電機株式会社製 EZSocket対応パソコン設定ソフト「SC-PC1」
センサ設定値のバックアップ
パソコン設定ソフト：SC-PC1上にて操作することにより、MELSECシリーズを通じて通信コマンドが送信され、CC-Linkに
接続されているSC-GU3-01（各種センサ情報含む）の情報をラダーレスで操ることができます。
SC-PC1では、センサ設定情報の読み込みが可能です。 ※読み込んだ値は、CSV形式で保存できます。
さらに、SC-PC1上に接続されている各種センサとの設定内容を照合することが可能です。
『装置を出荷する際のセンサ設定情報を保存したい。』
『トラブル時のセンサ設定状態を確認したい。』という時に有効です。
■接続機器一覧
※iQ Works、CC-Link、CC-Link IE Field、iQ Sensor Solution、EZ Socketは、三菱電機の登録商標です。
■接続センサ情報一覧
■グラフ表示
+
SC-PC1
EZSocket
スレーブ機器の一覧取得
（他メーカ製も局数が表示）
センサ基本情報を閲覧・設定変更
SC-GU3-01に接続されている
個々の変化量を閲覧：バーグラフ表示
履歴、トレンドを閲覧：ロググラフ表示
設定が異なる箇所を、色でお知らせ
照合
保存
PLC
表示器
PLC
無償ダウンロード
三菱電機株式会社製 GOT1000シリーズ
三菱電機株式会社製
ダウンロード可能三菱電機株式会社および弊社Webサイトより株式会社デジタル製GP3000シリーズ
三菱電機株式会社製
株式会社デジタルWebサイトパーツ「接続機器サンプル」）（Pro-face・コクピットより、ダウンロード可能CC-Link対応通信ユニット SC-GU3-01用 サンプルプログラム
ネットワークを通じて、デジタルセンサの”入光量”や”圧力値”など現在の読み込み値のモニタはもちろん、
センサ設定を変更する書き込みが可能なサンプルプログラムを用意いたしました。
サンプルプログラム（表示画面、ラダー）には、基本的なしきい値・表示値の確認方法・センサアンプの基本設定などが含まれており、
プログラム開発にお役立ていただけます。なお、サンプルプログラムは日本語と英語の表示切り替えが可能です。
●しきい値／出力動作設定の変更。 ●タイマ種類／タイマ時間の変更。 ●応答速度／投光量レベル／ヒステリシス可変 ●しきい値の変更。 ●検出動作／N.O./N.C.の設定。 ●応答時間／ヒステリシス可変の設定など。 ●しきい値／出力動作設定の変更。 ●タイマ種類／タイマ時間の変更。 ●応答速度／受光感度／ヒステリシス可変の設定など。 ●センサ出力に連動し、チャンネルの表示色が変化。 ●しきい値の一覧表示。 ●現在値を表示。 ●現在値の変化をプロット。 時系列で変化量を確認可能。 ●CFカードへデータの書き出しが可能。PLCおよび表示器で使用される場合のサンプルプログラムを用意
※
■デジタルファイバセンサ用サンプルプログラム
■デジタル圧力センサ用サンプルプログラム
■デジタルレーザセンサ用サンプルプログラム
PLC
表示器
※SC-GU3-01用プログラム （2017年4月現在）光通信を使用し、光通信非対応機種を混在
して使用する場合、光通信非対応機種を
SC-GU3-EUの後に接続してください。
FX-500シリーズおよびLS-501を含む場合
は最大12台、その他センサアンプは最大16
台連結可能です。
SC-GU3-□
システム構成例
エンドプレート MS-DIN-E（別売） エンドプレート MS-DIN-E（別売） 連結コネクタユニットSC-71（別売） センサアンプ（別売） e-CON対応1ch入力増設ユニット SC-E1（別売） アナログ入力ユニット SC-A01/A02（別売） e-CON対応8ch入力増設ユニットSC-E81（別売） e-CON対応8ch入力増設ユニット（入力表示灯なし）SC-E82（別売） エンドユニットSC-GU3-EU（別売） オープンネットワーク対応通信ユニット SC-GU3-□品名
形状
型式名
内容
標準価格〈税別〉
CC-Link IE Field対応
通信ユニット
SC-GU3-04
センサアンプの出力情報を簡単にCC-Link IE Fieldの通信情報に変 換することができる通信ユニットです。30,000円
CC-Link対応
通信ユニット
SC-GU3-01
センサアンプの出力情報を簡単にCC-Linkの通信情報に変換すること ができる通信ユニットです。30,000円
エンドユニット
SC-GU3-EU
エンドユニットを使用することにより、光通信が可能なセンサアンプの設定の変更や確認、動作状況のモニタなどが可能になります。10,000円
連結コネクタユニット
SC-71
デジタルファイバセンサFX-500/410/310/300シリーズ、デジタルレー ザセンサLS-500/400シリーズ、デジタル圧力センサDPS-400シリーズ、 SC-E1、SC-A01、SC-A02などをSC-GU3-0□に接続するための連結 コネクタユニットです。1,600円
e-CON対応
1ch入力増設ユニット
SC-E1
NPN出力タイプまたは直流2線式センサを含む市販の機器（注1）を接 続することができます。電源表示灯および入力信号表示灯（1ch）付。 SC-GU3シリーズと組み合わせて使用する場合にはSC-71と組み合わ せてご使用ください。3,000円
e-CON対応
8ch入力増設ユニット
SC-E81
NPN出力タイプの機器8点を接続することができます。 電源表示灯および入力信号表示灯（8ch）付。9,000円
e-CON対応
8ch入力増設ユニット
SC-E82
NPN出力タイプの機器8点を接続することができます。 電源表示灯付。（入力信号表示灯無し）8,000円
アナログ電圧
入力ユニット
SC-A01
NPN出力タイプの機器またはアナログ電圧出力タイプの機器を接続す ることができます。SC-GU3シリーズと組み合わせて使用する場合には SC-71と組み合わせてご使用ください。12,800円
アナログ電流
入力ユニット
SC-A02
NPN出力タイプの機器またはアナログ電流出力タイプの機器を接続す ることができます。SC-GU3シリーズと組み合わせて使用する場合には SC-71と組み合わせてご使用ください。12,800円
エンドプレート
MS-DIN-E
SC-GU3-0□、センサアンプ、アナログ入力ユニット、SC-GU3-EU、増 設ユニットなどをDINレール上で連結した後、両側から挟み込むようにし て固定します。 必ずご使用ください。350円
（2個セット）
CC-Link専用
パソコンソフト
SC-PC1
パソコン上からセンサの現在値モニタ、設定内容のCSV抽出、ログデー タの表示、ログデータのCSV抽出が可能になります。10,000円
片端コネクタ付
ケーブル
CN-M20-C2
パラレル出力信号を取り出すためのコネクタ付ケーブルです。4,000円
CC-Link対応通信ユニット SC-GU3-01 CE マ ー キ ン グ 適 合 指 令 EMC指令、RoHS指令 適 合 セ ン サ ユ ニ ッ ト 連結コネクタユニットSC-71(別売)が接続可能なNPN出力タイプのセンサアンプ セ ン サ ア ン プ 最 大 連 結 台 数 （FX-500/LS-500シリーズを含む場合は最大12台）1台のSC-GU3-01につき最大16台 電 源 電 圧 24V DC リップルP-P10%以下 消 費 電 流 120mA以下（連結センサアンプ除く） 許 容 通 過 電 流 省配線コネクタ 2A（注1）、電源用コネクタ 6A（注2） 通 信 方 式 CC-Link Ver.1.10 リモ ート 局 分 類 リモートデバイス局 占 有 局 数 1局/4局 切換式 通 信 速 度 156kbps 625kbps 2.5Mbps 5Mbps 10Mbps 総 延 長 距 離 1,200ｍ 600ｍ 200ｍ 150ｍ 100ｍ 通 信 ケ ー ブ ル 指定ケーブル（シールド付ツイストペアケーブル）（注3） 局 番 設 定 1～64（0および65以上はエラー） 使 用 周 囲 温 度 −10～＋55℃（但し、結露および氷結しないこと） 連結台数4～7台時：−10～＋50℃、 連結台数8～16台時：−10～＋45℃ 保存時：-20～＋70℃ 使 用 周 囲 湿 度 35～85%RH、保存時：35～85%RH 材 質 本体ケース：ポリカーボネート 質 量 本体質量：約80g
SC-GU3-□に連結可能な機種
一般的な光電・近接センサやアナログセンサを接続する場合
e-CON対応入力増設ユニットSC-E1、SC-E81、SC-E82を使用して、SC-GU3に接続が可能です。 また、SC-A01、SC-A02はアナログ出力機器の接続が可能です。（1～5V ・4～20mA）■アナログ入力
■1ch・8ch I/O入力
SC-E1,SC-E81,SC-E82 SC-A01,SC-A02 ファイバセンサFX-301は2004年6月以前の生産分は光通信非対応、2004年6月以降は光通信対応機種になります。 片方の側面にしか“NAVI”が印刷されていない製品は、光通信対応機種です。両側面に“NAVI”が印刷してある製品は、光通信非対応機種です。併用して使用する場合は、ご確認の上ご使用ください。通信対応
種類
型式名
光通信対応機種
デジタルファイバセンサ（注１）
FX-501、FX-502、FX301、FX-305
デジタルレーザセンサ
LS-403、LS-501
デジタル圧力センサ
DPS-401、DPS-402
1chコネクタ入力ユニット
（アナログ通信ユニット）
SC-A01、SC-A02
光通信非対応機種
デジタルファイバセンサ（注１）
FX-411、FX-412、FX-301（B/G/H）、FX-301-HS
マニュアル設定ファイバセンサ
FX-311（B/G）
デジタルレーザセンサ
LS-401
超小型近接センサ
GA-311
1chコネクタ入力ユニット
SC-E1
8chコネクタ入力ユニット
SC-E81、SC-E82
（注１）： CC-Link IE Field対応通信ユニット SC-GU3-04 CE マ ー キ ン グ 適 合 指 令 EMC指令（注1）、RoHS指令 適 合 セ ン サ ユ ニ ッ ト 連結コネクタユニットSC-71(別売)が接続可能なNPN出力タイプのセンサアンプ セ ン サ ア ン プ 最 大 連 結 台 数 （FX-500/LS-500シリーズを含む場合は最大12台）1台のSC-GU3-04につき最大16台 電 源 電 圧 24V DC リップルP-P10%以下 消 費 電 流 200mA以下（連結センサアンプ除く） 許 容 通 過 電 流 2A以下（注2） 通 信 方 式 CC-Link IE Field リモ ート 局 分 類 リモートデバイス局 伝 送 路 形 式 ライン型、スター型（ライン型とスター型の混在も可能）、リング型 ネットワーク No. 設 定 1～239（10進数）［1～EF（16進数）］（0および240以上はエラー）（注3） 局 番 設 定 1～120（10進数）（0および121以上はエラー） 通 信 速 度 1Gbps 最 大 伝 送 距 離 100ｍ 使 用 周 囲 温 度 （但し、結露および氷結しないこと）、保存時：−20～＋70℃−10～＋50℃（連結台数8～16台時：−10～＋45℃） 使 用 周 囲 湿 度 35～85%RH、保存時：35～85%RH 材 質 本体ケース：ポリカーボネート 質 量 本体質量：約100g ＋10 −15 品 名 項目 型式名 （注１）： （注2）： （注3）： EMC指令に適合させる場合、Ethernetケーブルのシールド線を必ず上位機器側で接 地してください。本製品には、接地用の端子を装備していません。 詳しい内容については、CC-Link協会が発行している「CC-Link IE フィールドネット ワーク敷設マニュアル」をご参照ください。 連結するセンサアンプなどの消費電流の合計が許容通過電流を超えないようにご注意 ください。 本製品のネットワークNo.設定は、16進数に変換した値を設定してください。 ＋10 −15 品 名 項目 型式名 （注１）： （注2）： （注3）： 連結するセンサアンプなどの消費電流の合計が許容通過電流を超えないように ご注意ください。 他の機器に電源を供給する場合には許容通過電流以下になるよう設計ください。 CC-Link協会認定の専用ケーブルをご使用ください。仕様
仕様
SC-HG1-□
システム構成例
品名
形状
型式名
内容
標準価格（税別）
デジタル変位センサ用
CC-Link IE Field対応
通信ユニット
SC-HG1-CEF
デジタル変位センサの出力情報を簡単にCC-Link IE Fieldの通信情 報に変換することができる通信ユニットです。30,000円
デジタル変位センサ用
CC-Link対応
通信ユニット
SC-HG1-C
デジタル変位センサの出力情報を簡単にCC-Linkの通信情報に変換 することができる通信ユニットです。30,000円
エンドプレート
MS-DIN-E
通信ユニット、コントローラをDINレール上で連結した後、両側から挟み込 むようにして固定します。 必ずご使用ください。350円
（2個セット）
CC-Link IE FIeld 上位機器へ エンドプレートMS-DIN-E（別売） 電源へ 電源へ コントローラ・子機（別売） （最大14台接続可能） コントローラ・親機（別売） 適合コントローラ：HG-SC□ SC-HG1-CEF CC-Link IE Field対応通信ユニット HGシリーズ用 SC-HG1-CEF C E マ ー キ ン グ 適 合 指 令 EMC指令、RoHS指令 適合コントローラ HG-SC□ コ ン ト ロ ー ラ 最 大 連 結 台 数 1台のSC-HG1-CEFにつき最大15台（親機1台、子機14台） 電 源 電 圧 24V DC±10％ リップル0.5V（P-P）含む（注1） 消 費 電 流 200mA以下 通 信 方 式 CC-Link IE Field リモ ート 局 分 類 リモートデバイス局 伝 送 路 形 式 ライン型、スター型（ライン型とスター型の混在も可能）、リング型 ネットワークN o . 設 定 1～239（10進数）［1～EF（16進数）］（0および240以上はエラー）（注2） 局 番 設 定 1～120（10進数）（0および121以上はエラー） 通 信 速 度 1Gbps 最 大 伝 送 距 離 100ｍ 使 用 周 囲 温 度 −10～＋45℃（但し、結露および氷結しないこと）保存時：−20～＋60℃ 使 用 周 囲 湿 度 35～85%RH、保存時：35～85%RH 品 名 項目 型式名 （注１）： （注2）： 連結するセンサアンプなどの消費電流の合計が許容通過電流を超えないように ご注意ください。 本製品のネットワークNo.設定は、16進数に変換した値を設定してください。 CC-Link対応通信ユニット HGシリーズ用 SC-HG1-C CE マ ー キ ン グ 適 合 指 令 EMC指令（注1）、RoHS指令 適合コントローラ HG-SC□ コ ン ト ロ ー ラ 最 大 連 結 台 数 1台のSC-HG1-Cにつき最大15台（親機1台、子機14台） 電 源 電 圧 24V DC±10％ リップル0.5V（P-P）含む（注2） 消 費 電 流 80mA以下通 信 方 式 CC-Link Ver.1.10 / Ver.2.00 切換式 リモ ート 局 分 類 リモートデバイス局
占 有 局 数 CC-Link Ver.1.10：4局、CC-Link Ver.2.00：2局/4局 切換式 通 信 速 度 156kbps 625kbps 2.5Mbps 5Mbps 10Mbps 総 延 長 距 離 1,200ｍ 900ｍ 400ｍ 160ｍ 100ｍ 通 信 ケ ー ブ ル 指定ケーブル（シールド付ツイストペアケーブル）（注3） 局 番 設 定 1～64（0および65以上はエラー） 使 用 周 囲 温 度 −10～＋45°保存時：−20～＋60°C(但し、結露および氷結しないこと)C 使 用 周 囲 湿 度 35～85%RH、保存時：35～85%RH 材 質 本体ケース：ポリカーボネート 品 名 項目 型式名 （注１）： （注2）： （注3）： お客様の製品に弊社製品を組み込んでEMC指令に適合させる場合は、「PLCのユーザーズ マニュアル［三菱電機（株）発行］」に準じて、本製品を導電性のBOX内に設置してください。 電源は、連結したコントローラ･親機から供給されます。 CC-Link協会認定の専用ケーブルをご使用ください。 質 量 約80g 材 質 本体ケース：ポリカーボネート 質 量 約100g
～ ～ フリー ダイヤル ●技術に関するお問い合わせは DeviceNet対応通信ユニット
