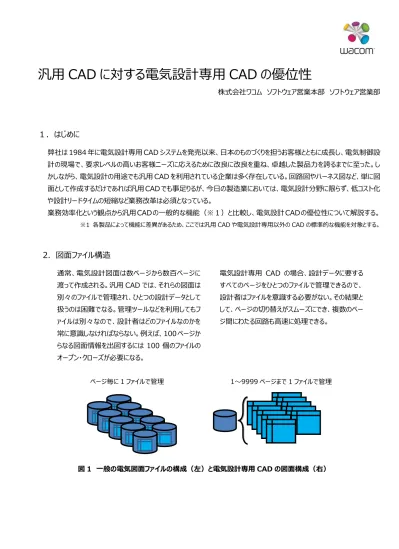

汎用 CAD に対する電気設計専用 CAD の優位性

株式会社ワコム ソフトウェア営業本部 ソフトウェア営業部

１．はじめに

弊社は 1984 年に電気設計専用 CAD システムを発売以来、日本のものづくりを担うお客様とともに成長し、電気制御設 計の現場で、要求レベルの高いお客様ニーズに応えるために改良に改良を重ね、卓越した製品力を誇るまでに至った。し かしながら、電気設計の用途でも汎用 CAD を利用されている企業は多く存在している。回路図やハーネス図など、単に図 面として作成するだけであれば汎用 CAD でも事足りるが、今日の製造業においては、電気設計分野に限らず、低コスト化 や設計リードタイムの短縮など業務改革は必須となっている。

業務効率化という観点から汎用 CADの一般的な機能（※１）と比較し、電気設計CADの優位性について解説する。

※1 各製品によって機能に差異があるため、ここでは汎用 CAD や電気設計専用以外の CAD の標準的な機能を対象とする。

2．図面ファイル構造

通常、電気設計図面は数ページから数百ページに 渡って作成される。汎用 CAD では、それらの図面は 別々のファイルで管理され、ひとつの設計データとして 扱うのは困難でなる。管理ツールなどを利用してもフ ァイルは別々なので、設計者はどのファイルなのかを 常に意識しなければならない。例えば、100 ページか らなる図面情報を出図するには 100 個のファイルの オープン・クローズが必要になる。

電気設計専用 CAD の場合、設計データに要する すべてのページをひとつのファイルで管理できるので、

設計者はファイルを意識する必要がない。その結果と して、ページの切り替えがスムーズにでき、複数のペー ジ間にわたる回路も高速に処理できる。

図 1 一般の電気図面ファイルの構成（左）と電気設計専用 CAD の図面構成（右）

ページ毎に 1 ファイルで管理 1～9999 ページまで 1 ファイルで管理

3．

回路図の作成では、部品など回路要素の図記号を 配置し、要素どうしを配線するが、それぞれの配線に は「線番」などの電気的な情報が存在する。配線も 単なる線ではなく、信号の入力や出力など部品どう しを結び付ける接続情報をもたせることで回路として の意味をもつ。このように回路図を構成する図面は、

単に図形だけの表現ではなく、回路として様々な情 報を伴ったものにする必要がある。

汎用 CAD で回路図を作成する場合、それぞれは単 なる図形と文字列でしかなく、配線の状態を認識さ せることはできない。部品や配線の変更が生じた場 合、関係する全ての直線や文字を再度作図する必 要が生じる。

電気設計専用 CAD では、すべての回路要素が電 気情報を伴う専用データになっている。そのため個々 の要素に電気的な属性情報を容易に付加すること ができ、配線も単なる直線ではなく、配線機能として 扱えるので、配線図を素早く作成することができる。

4．

電気設計では、しばしば自動処理を必要とするケー スがあり、例えば、複数ページに展開されるコイル・接 点の取りあい、回路の接続関係を認識しながらの線 番自動設定などである。

汎用 CAD では、このような自動化機能がないた め、図面の作成に手間がかかり、ミスの発生要因に もなりかねない。

電気設計専用 CAD の場合、ページ間にわたる線 番の設定やコイル・接点の取り合い、リファレンス情 報の作成など自動処理機能を豊富に備えている。

図 2 電気設計専用 CAD の配線図

図 3 電気設計専用 CAD のリファレンス編集と自動線番機能

5．

設計～生産までのトータルな効率化を考えると、回 路図面に入力された様々な情報を活用して後工程 のための情報を付加し活用することが求められる。ま た、この時点で後工程への正確な情報が入力され れば設計の手戻りを未然に防ぐことができ、仕様変 更などが発生しても迅速な対応が可能となる。

汎用 CAD による回路図は、単なる図形と文字の集 まりになっており、図面としての活用しかできない。

電気設計専用 CAD では、図面データについて様々 な活用が可能で、例えば、回路図から端子情報を 抽出して端子リストを作成し、編集した後に回路内 にフィードバックする機能、部品情報を抽出して部品 集計を行なったり、編集した部品表を図面として作 成できる機能が備わっている。

※次ページより参考として、電気設計専用 CAD と汎用 CAD の機能比較一覧を記載する。

制御回路図

部品表

編集

部品マスター

外形部品自動展開

穴あけ加工図

部品集計表 図 4 電気設計専用 CAD の設計データの流れと活用

6．

比較項目 電気設計専用 CAD 汎用 CAD

図面管理機能

専用の管理ツールで直接図面を管理している 1 ファイルで複数ページ（最大 9999 ページ）の データを扱い、高速な処理が可能

管理機能はほとんどない

複数ページのデータはページごとに操作する しか方法がない

図面検索機能 図面内の管理情報を用いて高速な検索が可能

図面内の部品情報も検索できる 一般的なファイル名や文字での検索は可能

作図開始時の操作性 作成から情報転記までが一連の作業で行えるた め、比較的わかりやすい

相当な標準化を行わないと、図面の再利 用ができない

図記号(シンボル）の配置

専用コマンドで簡単に配置できる 図記号は別ファイルのため処理が高速

通常の削除や移動コマンドで編集が可能（自動 で配線の再結合ができる）

図記号の文字は、記号挿入時に一連の操作で 入力できる

図記号はプレビュー、ファイル一覧、管理コード、図 記号コメント等を参照しながら挿入できる 図記号挿入時の絞り込み、検索等の機能がある

単なる図形のため、個々に作成するしかな い

図形の呼び出しはブロック化することで可能 だが、図記号ライブラリのように運用すること は難しい

データ形式

シンボルファイルは外部参照のため、図記号の数が 増えても図面のファイルサイズは肥大しない シンボル内蔵時も 1 つの図記号データを共有して いるためファイルサイズへの影響は小さい 全ページに一括してシンボルの修正ができる

汎用 CAD の図形データのみ

配線の作図

Ｔ字型の配線時は接続点が自動で挿入され、

結線の接続毎に電線情報が入力できる データ形式は、図形自体が電線としての情報を持 つため豊富な情報を図面に挿入して利用できる

専用のコマンドがなく、結線として認識できな い

データ形式は図形のみ

線番の作図

図面を直接参照してチェックする機能があり、

ページ内、図面（プロジェクト）内、範囲指定自 動線番などの機能がある

データ形式は、専用の属性を DB で連結するため 自由な位置変更ができる

専用コマンドがなく、データ形式は図形のみ

回路パターンの利用

パターン入力コマンドで挿入し、通常図面と同様 に編集ができる

一覧よりパターンを選択できる（プレビュー、ファイ ル名、管理コード、コメント等管理情報を参照して 選択でき、絞り込みも可能）

ブロック挿入は可能

比較項目 電気設計専用 CAD 汎用 CAD

図枠

自由に変更可能

図面内のすべてのページを一括変更可能 各ページのフォーマットはプルダウンリストから選択

タイトルブロック機能で可能

部品情報の入力 部品マスターDB を参照して入力できる

マスター管理ツールが付属している 不可

印刷

複数図面一括、図面毎、ページ毎で自由に選択 し印刷できる

印刷データは一括してプリンタに送信するため負荷 が少なく、印刷中も作業が続行できる

1 ページ毎に開いて印刷する

拡張機能 部品表作成、布線表作成、PLC（オムロン、三 菱）データの取込みができる なし

拡張性

カスタマイズでの対応が可能

COM API を利用してユーザーがカスタマイズするこ とも可能

カスタマイズは可能

他ツールとの相互運用性

各ツールに有効なデータの抽出 電子印鑑

各種 PDM との連携 パスワード設定機能

情報抽出は不可
