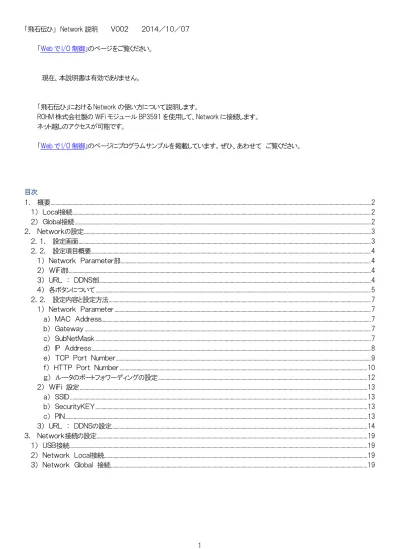

1 「飛石伝ひ」 Network 説明 Ｖ００２ ２０１４／１０／０７
「Web で I/O 制御」のページをご覧ください。
現在、本説明書は有効でありません。
「飛石伝ひ」における Network の使い方について説明します。
ROHM 株式会社製の WiFi モジュール BP3591 を使用して、Network に接続します。 ネット越しのアクセスが可能です。 「Web で I/O 制御」のページにプログラムサンプルを掲載しています。ぜひ、あわせて ご覧ください。 目次 １． 概要 ... 2 １） Ｌｏｃａｌ接続 ... 2 ２） Ｇｌｏｂａｌ接続 ... 2 ２． Ｎｅｔｗｏｒｋの設定 ... 3 ２．１． 設定画面 ... 3 ２．２． 設定項目概要... 4 １） Ｎｅｔｗｏｒｋ Ｐａｒａｍｅｔｅｒ部 ... 4 ２） ＷｉＦｉ部 ... 4 ３） ＵＲＬ ： ＤＤＮＳ部 ... 4 ４） 各ボタンについて ... 5 ２．２． 設定内容と設定方法 ... 7 １） Ｎｅｔｗｏｒｋ Ｐａｒａｍｅｔｅｒ ... 7 ａ） ＭＡＣ Ａｄｄｒｅｓｓ... 7 ｂ） Ｇａｔｅｗａｙ ... 7 ｃ） ＳｕｂＮｅｔＭａｓｋ ... 7 ｄ） ＩＰ Ａｄｄｒｅｓｓ ... 8 ｅ） ＴＣＰ Ｐｏｒｔ Ｎｕｍｂｅｒ ... 9 ｆ） ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒ ... 10 ｇ） ルータのポートフォワーディングの設定 ... 12 ２） ＷｉＦｉ 設定 ... 13 ａ） ＳＳＩＤ ... 13 ｂ） ＳｅｃｕｒｉｔｙＫＥＹ ... 13 ｃ） ＰＩＮ ... 13 ３） ＵＲＬ ： ＤＤＮＳの設定... 14 ３． Ｎｅｔｗｏｒｋ接続の設定 ... 19 １） ＵＳＢ接続... 19 ２） Ｎｅｔｗｏｒｋ Ｌｏｃａｌ接続 ... 19 ３） Ｎｅｔｗｏｒｋ Ｇｌｏｂａｌ 接続 ... 19
2 １． 概要
「飛石伝ひ CPU 基板」と「飛石伝ひ I/F 基板」を用いて Network 接続を行うために、ＷｉＦｉモジュールを使用します。 ＷｉＦｉモジュールは、ROHM 株式会社製の WiFi モジュール BP3591 と接続用基板 BP359D とのセット(写真左)か、 または、ROHM 株式会社製の BP3591 を搭載した、東亜無線電機株式会社が販売する TMD3591AD(写真右)を使用します。 Ｗｅｂで購入することができます。 WiFi 対応のブロードバンドルータを使用して、PC との LAN 接続はもちろん、DDNS（ダイナミック ドメイン ネーム システム）の サービスを行っているサイトでＵＲＬを取得すればＷｅｂからＣＰＵ基板を制御することができます。 ＰＣ(ブロードバンドルータを介してＷｅｂに接続)、スマートフォン、携帯電話 などからＷｅｂを介して ＣＰＵ基板にアクセス できます。Ｗｅｂを介して各インターフェースを動作させることができます。 Ｎｅｔｗｏｒｋ接続は次の 図１． １） または ２） の構成を前提としています。 １） Ｌｏｃａｌ接続 同一のルータにＣＰＵ基板とＰＣがぶら下がった構成です。 ２） Ｇｌｏｂａｌ接続 ＨＯＳＴ機器からＷｅｂを介してＣＰＵ基板をアクセスする構成です。 ルータ ＣＰＵ基板 ＰＣ 図１． １） Ｗｅｂ ルータ ＨＯＳＴ ＰＣ 図１． ２） ＣＰＵ基板 ＨＯＳＴ スマートフォン 携帯電話 など ルータ
3 ２． Ｎｅｔｗｏｒｋの設定 「飛石伝ひ」において、Ｎｅｔｗｏｒｋ接続を行うためには、使用するブロードバンドルータの設定を行う必要があります。 Ｗｅｂからアクセスしたい場合は加えてＤＤＮＳの設定などを行う必要があります。 ２．１． 設定画面 「飛石伝ひアプリケーション」のメニューの ｛基板｝ -> ｛Network｝ -> ｛Network 設定｝ をクリックすると 以下のＮｅｔｗｏｒｋ設定のためのダイアログが表示されます。 設定項目の概要を次項に記します。
4 ２．２． 設定項目概要 設定項目の概要を以下に示します。それぞれの設定の仕方については、次項 「２．２． 設定内容と設定方法」 で 順を追って説明します。 １） Ｎｅｔｗｏｒｋ Ｐａｒａｍｅｔｅｒ部 ルータの ＩＰ アドレス（Ｇａｔｅｗａｙ）、 ＳｕｂＮｅｔＭａｓｋ と ＣＰＵ基板に割り当てる ＩＰ Ａｄｄｒｅｓｓ、 ポート番号 を設定します。 Ｎｅｔｗｏｒｋ Ｐａｒａｍｅｔｅｒ部の設定項目は以下の通りです。 ａ） Ｇａｔｅｗａｙ ｂ） ＳｕｂＮｅｔＭａｓｋ ｃ） ＩＰ Ａｄｄｒｅｓｓ ｄ） ＴＣＰ Ｐｏｒｔ Ｎｕｍｂｅｒ ｅ） ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒ ２） ＷｉＦｉ部 ＷｉＦｉ対応のルータに指定されている ＳＳＩＤ、 ＳｅｃｕｒｉｔｙＫＥＹ（暗号鍵）、ＰＩＮコードを入力します。 ＷｉＦｉ部の設定項目は以下の通りです。 ａ） ＳＳＩＤ ｂ） ＳｅｃｕｒｉｔｙＫＥＹ ｃ） ＰＩＮ Ｎｅｔｗｏｒｋ Ｌｏｃａｌ 接続の場合、１） と ２） までの設定でＰＣとＣＰＵ基板を接続できます。 ３） ＵＲＬ ： ＤＤＮＳ部 Ｗｅｂを介してＣＰＵ基板をアクセスしたい場合は、ＤＤＮＳサービスサイトでＵＲＬを取得して そのＵＲＬを入力します。 Ｕｓｅｒ Ｎａｍｅ と Ｐａｓｓｗｏｒｄ はＵＲＬを取得する際にサイトに対して設定したものを入力します。 ａ） No-IP と DynDNS の選択
radio button の no-ip と DynDNS により、どちらのＤＤＮＳサービスのサイトを使用するかを選択します。
ＷＡＮ側 ＩＰアドレスに変化があった時、どちらのサイトに対して ＩＰアドレスの更新を依頼するかの選択になります。 ＤＤＮＳのＵＲＬを取得したサイトの方を選択します。取得したサイトと一致していないとアクセスできません。 no-ip は無料のサービスがあります。DynDNS は有償のサービスのみです。有償といっても 年間 ２，０００円程度です。 ＤＤＮＳサービスサイトからのＵＲＬの取得については後述します。 特に理由がなければ、無料でＵＲＬを取得できる no-ip を選択してください。 ｂ） ＵＲＬ（ＨｏｓｔＮａｍｅ） ｃ） Ｕｓｅｒ Ｎａｍｅ ｄ） Ｐａｓｓｗｏｒｄ
5 ４） 各ボタンについて CPU 基板 Network の部分 ａ） [設定] 設定ボタンをクリックすると設定内容がＷｉＦｉモジュールに設定されます。 Ｎｅｔｗｏｒｋ設定はＵＳＢ接続でのみ行うことが可能です。 なお、設定内容はファイルに保存して、後で読み込むことができます。 ｂ） [取得] 現在設定されている、Ｎｅｔｗｏｒｋ設定の内容がＣＰＵ基板から読み込まれて表示されます。 ｃ） [初期化] ＷｉＦｉモジュールを再起動します。 ファイルの部分 ｄ） [保存] 現在、表示されているＮｅｔｗｏｒｋ設定の内容をファイルに保存します。 ｅ） [読込み] Ｎｅｔｗｏｒｋ設定の内容を保存ファイルから読み込み、表示します。
6 ＨＴＭＬの部分 ｆ） [HTML ファイル書き込み] HTML ファイルを指定して、ＨＴＭＬの内容をＣＰＵ基板に書き込みます。 Ｗｅｂブラウザから ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒ を指定して、ＣＰＵ基板がアクセスされたとき、そのＨＴＭＬがＰＣなどの 画面に表示されます。 指定するＨＴＭＬファイルは、「飛石伝ひ」ホームページの “電子工作のための「飛石伝ひアプリケーション」の説明” の ページの 「飛石伝ひ CPU 基板用の HTML ファイルのダウンロード」 からダウンロードして使用します。 それ以外のものは使用できません。 一例を以下に示します。 ＨＴＭＬファイル 「tri_S_HTML_Path4_float2_Text2.html」 の場合
7 ２．２． 設定内容と設定方法 「飛石伝ひアプリケーション」のＮｅｔｗｏｒｋ設定には、ルータに設定した内容を使用します。以下にルータの設定を説明します。 ここでは ＷｉＭａｘ ＷｉＦｉ ｍｏｂｉｌｅ ｒｏｕｔｅｒ ＵＲｏａｄ－ＳＳ１０ のルータを例に説明します。 ルータによって設定画面が違いますので、それぞれの項目を設定する場合の参考にしてください。 １） Ｎｅｔｗｏｒｋ Ｐａｒａｍｅｔｅｒ ａ） ＭＡＣ Ａｄｄｒｅｓｓ ＷｉＦｉモジュールに固有に設定されているＡｄｄｒｅｓｓを使用します。 ｂ） Ｇａｔｅｗａｙ ルータのＬＡＮのＩＰアドレスです。ルータによって異なりますが、ルータの設定画面にログインするときの ＩＰアドレスに なります。 ＷｉＭａｘ ＷｉＦｉ モバイルルータ ＵＲｏａｄ－ＳＳ１０ では 192.168.100.254 です。 （ＷｅｂブラウザのＵＲＬ入力部に http://192.168.100.254 と入力してログインする。） ｃ） ＳｕｂＮｅｔＭａｓｋ ルータのサブネットマスクアドレスを設定します。 以下の画面はルータの設定画面の例です。 システム情報の ＩＰアドレス（ＬＡＮ） のところが Ｇａｔｅｗａｙのアドレスになります。また、サブネットマスクのところが ＳｕｂＮｅｔＭａｓｋになります。
8 ｄ） ＩＰ Ａｄｄｒｅｓｓ ＣＰＵ基板に割り当てる ＩＰアドレスです。 ルータのＤＨＣＰ機能を使用して、静的割り当てアドレスを設定します。 ｉ） ＭＡＣアドレスはＷｉＦｉモジュールに指定されたものを入力します。 ｉｉ） ＩＰはルータに設定できる範囲の中から選択して割り当てます。（自分は、最後のアドレスにしています。） [適用] をクリックすると、設定を開始して次ページの画面になります。
9 ルータが再起動します。 このとき、ＰＣとの接続が切れます。 ルータが復帰したら、ルータとＰＣを再接続してください。 ｅ） ＴＣＰ Ｐｏｒｔ Ｎｕｍｂｅｒ 飛石伝いアプリケーションをＮｅｔｗｏｒｋ接続で使用する場合のポート番号を指定します。 １０，０００番台（１０，０００ ～ １９，９９９）の番号を使用するのが無難と思われます。
10 ｆ） ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒ ＨＴＴＰサーバーとして動作する場合のポート番号です。 特に希望がなければ、上記 ＴＣＰ Ｐｏｒｔ Ｎｕｍｂｅｒ ＋ １ の番号を指定してください。 ただし、同一のＩＰアドレスとポート番号がすでに使用されていないことを確認してください。 なお、ＴＣＰ Ｐｏｒｔ Ｎｕｍｂｅｒ と ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒ は必ず異なる番号を指定してください。 ＊ 飛石伝いはＷｅｂサーバーの機能を持っています。Ｎｅｔｗｏｒｋ接続でＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒを指定して次のように アクセスすると次のような画面が開き、小道の開閉などを制御できます。
ｉ） ＮｅｔｗｏｒｋのＬｏｃａｌ（ＬＡＮ）接続の場合は、http：//IP Address：HTTP Port Number でアクセスします。
ＩＰ Ａｄｄｒｅｓｓ と ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒは ：（コロン）で区切ります。(例 http://192.168.100.109:10001)
ｉｉ） ＮｅｔｗｏｒｋのＧｌｏｂａｌ（Ｗｅｂ）接続の場合は、http：//取得 URL：HTTP Port Number でアクセスします。 取得 URL と ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒは ：（コロン）で区切ります。(例 http://tri-s.com:10001)
Windows7 PC からアクセスする場合、Ｗｅｂブラウザは Google Chrome または Internet Explorer 10 を使用してください。
ＰＣのＷｅｂブラウザで、ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒを指定してＣＰＵ基板をアクセスした場合の表示の一例を次ページに 示します。
11
この画面は現在、ＣＰＵ基板にダウンロードしてある、ＨＴＭＬファイルによるものです。
この例では、小道 000 ～ 小道 003 の開閉 および Float 値 Work と Text Buffer のアクセスが行えるようになっています。
異なるＨＴＭＬファイルを用意することにより、別の画面に変更することが可能です。
指定するＨＴＭＬファイルは、「飛石伝ひ」ホームページの “電子工作のための「飛石伝ひアプリケーション」の説明” の ページの 「飛石伝ひ CPU 基板用の HTML ファイルのダウンロード」 からダウンロードして使用してください。
それ以外のものは使用できません。
12 ｇ） ルータのポートフォワーディングの設定 ポート番号は以下の画面で設定します。 ＣＰＵ基板に割り当てた、ＩＰ Ａｄｄｒｅｓｓ と ＴＣＰ Ｐｏｒｔ Ｎｕｍｂｅｒ および ＨＴＴＰ Ｐｏｒｔ Ｎｕｍｂｅｒ を指定します。 Ｗｅｂからアクセスした場合にＣＰＵ基板を特定するためのものです。 ポート番号はＮｅｔｗｏｒｋ上でＣＰＵ基板を特定するために使用します。 Ｗｅｂから 「 取得 URL：Port Number 」 でアクセスすると、このポートフォワーディングで設定した、 ＩＰ Ａｄｄｒｅｓｓ：Ｐｏｒｔ Ｎｕｍｂｅｒ に変換されて、ルータに接続されている飛石伝ひＣＰＵ基板をアクセスします。
13 ２） ＷｉＦｉ 設定 ＷｉＦｉ モジュールがルータと接続するためにＷｉＦｉ の部分を設定します。 ａ） ＳＳＩＤ ルータの識別コードです。 セキュリティがＷＰＡ２－ＰＳＫの方を使用します。 ｂ） ＳｅｃｕｒｉｔｙＫＥＹ 暗号ＫＥＹです。この場合は、パスフレーズの部分に表示されている番号を飛石伝いのＮｅｔｗｏｒｋ設定の ＳｅｃｕｒｉｔｙＫＥＹの部分に設定してください。 ｃ） ＰＩＮ ＰＩＮコードはルータ本体のどこかに張り付けてあるシール等に記載されています。その番号を設定してください。
14 ３） ＵＲＬ ： ＤＤＮＳの設定 ＷｅｂからＣＰＵ基板をアクセスするためにＤＤＮＳ（ダイナミック ドメイン ネーム システム）サービスのサイトで ＵＲＬを取得して使用します。 取得したＵＲＬ、サイトにアクセスするための ＩＤ、パスワードなどを 「飛石伝ひアプリケーション」のＮｅｔｗｏｒｋ設定で 使用します。 ここでは no-ip というサイトで無料でＵＲＬを取得する方法を紹介します。（２０１３年２月８日 現在のもの） 参考に、登録方法を以下に示しますが、内容を自分で確認して個人の責任で登録してください。 Ｇｅｔ Ｓｔａｒｔｅｄ をクリックしてください。次の画面が表示されます。 Ｐｅｒｓｏｎａｌ ＤＳＮ Ｓｅｒｖｉｃｅの画面の Ｎｏ－ＩＰ Ｆｒｅｅ の Ｓｉｇｎ Ｕｐ Ｎｏｗ をクリックをクリックします。 Ｎｏ－ＩＰ Ｆｒｅｅ でないと料金が発生しますので注意してください。
15 Ａｃｃｏｕｎｔ作成の画面になります。 ｉ） Ｕｓｅｒｎａｍｅ ： 好きな名前を英小文字と数字および _ (アンダーバー) で６桁から１５桁の範囲で入力します。 ｉｉ） Ｐａｓｓｗｏｒｄ ： パスワードを入力してください。 ｉｉｉ） Ｃｏｎｆｉｒｍ Ｐａｓｓｗｏｒｄ ： 確認のために同じパスワードを再度入力してください。 ｉｖ） Ｅｍａｉｌ ： メールアドレスを入力してください。 ｖ） Ｈｏｓｔｎａｍｅ ： 希望するＵＲＬを入力してください。 入力したら 一番下にある Ｓｉｇｎｕｐをクリックします。
16 ＮＯ－ＩＰ．ｃｏｍ Ａｃｔｉｖａｔｉｏｎという Ｅｍａｉｌが届きます。
内容は以下の通りです。
―――――――――――――――――――――――――――――――――――――――――――――――― Congratulations, the No-IP account 'sumxxxka3xxx' has been created. To activate your account,
please click the following link:
https://www.noip.com/activate?lid=a408axxxxxxxxb60
Thank you for choosing No-IP.com
――――――――――――――――――――――――――――――――――――――――――――――――
17
下の画面で、登録した ＥｍａｉｌアドレスとＰａｓｓｗｏｒｄを入力してＳｉｇｎ Ｉｎ します。
Ｓｉｇｎ Ｉｎします。次の画面が表示されます。
18 Ａｃｃｏｕｎｔ作成画面で入力したＨｏｓｔ Ｎａｍｅが有効ならば、そのＵＲＬが登録されています。 この場合、登録された ＵＲＬが tri-s.no-ip.org で その IP アドレスが 101.145.54.239 となっています。 ＩＰアドレスは登録した時点での値であり、ルータの電源を切って再度電源を入れると変化します。 また、電波の状態が悪かったり、場所を移動して接続が切り替わったりするとＷＡＮ側（Ｗｅｂ側）の ＩＰアドレスは変化します。 ここで、ＵＲＬを設定する場合は左側の Ａｄｄ Ｈｏｓｔ をクリックして次の画面に進み登録します。 ＮＯ－ＩＰ Ｆｒｅｅ Ｄｏｍａｉｎｓ 以外のＤｏｍａｉｎ（例： ｘｘｘ．ｎｏ－ｉｐ．ｏｒｇなどの ｎｏ－ｉｐ．ｏｒｇの部分）を選択すると、料金が 発生しますので注意してください。 （料金がかかる画面に入ってしまっても、クレジットカードでの決済をしないでＬｏｇ Ｏｕｔすれば料金を取られることはありません。） 飛石伝いのＣＰＵ基板は、ルータのＷＡＮ側（Ｗｅｂ側）のＩＰアドレスの変化を監視していて、変更があったらＤＤＮＳのサイトに 更新を依頼するようになっています。 101.145.54.239
19 ３． Ｎｅｔｗｏｒｋ接続の設定 ＰＣとＣＰＵ基板の接続を選択します。３種類の接続形態があります。 ＣＰＵ基板のアクセスは、ＵＳＢ接続、Ｎｅｔｗｏｒｋ Ｌｏｃａｌ（ＬＡＮ）接続、および Ｎｅｔｗｏｒｋ Ｇｌｏｂａｌ（Ｗｅｂ）接続が可能です。 ＵＳＢ接続がここにあるのは おかしいように思われるかもしれませんが接続の選択ということで、ここにまとめてあります。 メニューの 基板-Network-Network 接続 をクリックすると次のダイアログが開きます。 １） ＵＳＢ接続 接続の種類 で ＵＳＢ を選択すると ＵＳＢ接続になります。 ＵＳＢケーブルでＰＣとＣＰＵ基板を接続して、仮想ＣＯＭポート（シリアル通信）で通信します。 ２） Ｎｅｔｗｏｒｋ Ｌｏｃａｌ接続 接続の種類で Ｎｅｔｗｏｒｋ を選択して、Ｎｅｔｗｏｒｋ選択で Ｌｏｃａｌ を選択すると Ｎｅｔｗｏｒｋ Ｌｏｃａｌ接続になります。 ＬＡＮ接続でＰＣとＣＰＵ基板が通信します。同一のルータにＰＣとＣＰＵ基板がぶらさがっている形になります 。 この場合、Network Global 通信はできません。 ３） Ｎｅｔｗｏｒｋ Ｇｌｏｂａｌ 接続 接続の種類で Ｎｅｔｗｏｒｋ を選択して、Ｎｅｔｗｏｒｋ選択で Ｇｌｏｂａｌ を選択すると Ｎｅｔｗｏｒｋ Ｇｌｏｂａｌ 接続になります。 Ｗｅｂ（インターネット）を介して、ＨＯＳＴ（ＰＣ、携帯電話、ｉＰｈｏｎｅなど）からＣＰＵ基板をアクセスします。 ＰＣが接続しているルータとＣＰＵ基板が接続しているルータは、別々である必要があります。 ＰＣとＣＰＵ基板が同一のルータに接続されている場合、Ｇｌｏｂａｌ接続はできません。 接続を選択して、右上の Ｘ をクリックしてダイアログを閉じると接続が選択されます。
20
選択した接続は、飛石伝いアプリケーション画面の ＨＯＳＴ通信（ＣＰＵ基板アクセス）の部分の 現在の接続 のところに 表示されます。 下記の画面では ＵＳＢ と表示されています。
21 改訂履歴
Ｖ００１ ２０１３／１２／２７ 初版
