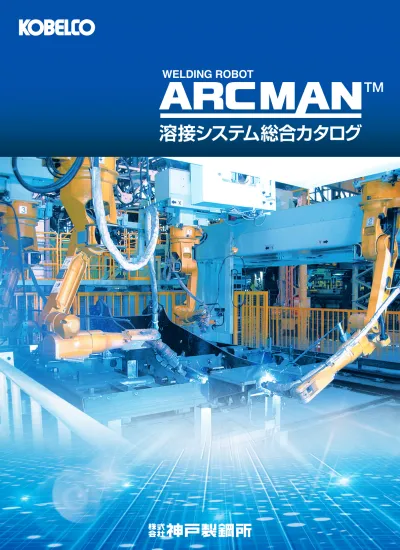

溶接システム総合カタログ
WELDING ROBOT
V型50度開先、多層盛3パス溶接 開先幅6.9mm 開先幅4.0mm 開先幅2.3mm
■ 建設機械向け溶接システム
④バケット溶接システム
・
・
アークマンモーション機能により、周辺軸との完全同期によ
る高品質で美しいビードが得られます。同時に、教示ポイント
を減らすことができ、ティーチング工数の削減が可能です。
天吊ロボットと一体型周辺装置の採用により、省スペース化
を図れるとともに、ワーク上方からのアプローチにより高い
適用率を実現できます。また、
ポジショナの昇降軸はワークセッ
トの作業負荷低減に大きく寄与し、自動搬送にも最適です。
＜システム構成＞③アーム溶接システム
・
・
「開先幅倣い機能」の採用により、溶接中に開先幅の変動に
対しロボットがリアルタイムに追従/肉量をコントロールし、
高品質な溶接を実現しています。
「開先幅倣い機能」は溶接前のギャップセンシング時間を削減
し、タクトタイムの短縮にも大きく寄与します。
＜システム構成＞ ロ ボ ッ ト ARCMANTM MP 2式 移 動 装 置 1軸（左右） 2式 ポ ジ シ ョ ナ 両持ち1軸（回転）2,000kg 備 考 開先幅倣い機能②スイングフレーム溶接システム
・
・
・
4台ロボットの同時施工により、サイクルタイムの大幅短縮を
実現しています。
矢尻ウィービングにより、良好な立向き溶接が可能です。
これにより、従来必要であったポジショナとワーククランプ治
具が不要になりました。
レーザーセンサにより、ルートギャップの変動にも対応でき、
高品質な溶接ビードを実現しています。
＜システム構成＞ ロ ボ ッ ト ARCMANTM MP（天吊） 4式 移 動 装 置 2軸（左右、前後） 4式 備 考 矢尻ウィービング、レーザーセンサ①ベースフレーム溶接システム
・
・
ツール自動交換システムにより、シングルトーチとタンデムトー
チを短時間で自動持替えし、タクトタイムを阻害することなく
高い適用率を実現しています。
走行、昇降、旋回軸を持った片持ち5軸ポジショナ（KV5）が、
ワークをコンベアから搬入出させる全自動システムを実現
し、生産性の向上に寄与しています。
＜システム構成＞ ＜ツール自動交換システム＞ ＜ビード外観＞ ＜ブーム傾斜時＞ ＜大電流MAGトーチ＞ ＜立向ビード外観＞ ＜ビード外観＞ ロ ボ ッ ト ARCMANTM XL 2式 ポ ジ シ ョ ナ 片持ち5軸（走行、旋回、昇降、傾斜、回転） 2,000kg 備 考 自動搬送装置、タンデム/シングル持替■ 建設機械向け溶接システム
⑧トラックフレーム溶接システム
・
・
・
建機の下部フレームに取りつくクローラ部分の溶接です。
天吊システムにより溶接姿勢の自由度を高めています。
ケーブル内蔵型のマニピュレータを採用し、ケーブルの干渉
も最小限に抑えています。
⑦ブームドッキング溶接システム
・
・
建機ブームのドッキング溶接を大電流MAG Processを活
用し大幅にタクトタイム短縮を図っています。
専用溶接ワイヤ FAMILIARC
TMMX-A100D（1.4mm）
と
高性能デジタル制御溶接機SENSARC
TMAB500（並列接続）、
大容量専用トーチの採用で本溶接Processを実現しています。
＜システム構成＞ ＜システム構成＞ ロ ボ ッ ト ARCMANTM GS（天吊） 移 動 装 置 一体型2軸（左右、前後） ポ ジ シ ョ ナ 両持ち1軸（回転）、2,000kg 備 考 ケーブル内蔵型溶接ロボット： ARCMANTM GS⑥ブーム溶接システム
・
・
溶接線が長く、傾斜姿勢を取ることが問題となるブームに対
し、両端をクランプする片持ちポジショナを採用して最適姿勢
を取るとともに、天吊のタンデムロボットで下向き高能率溶
接を実現しています。
天吊ロボットと一体型周辺装置の採用で省スペース化を図
れると同時に、面板間移動で大小のワークに対応可能です。
＜システム構成＞ ロ ボ ッ ト ARCMANTM SR（天吊） 移 動 装 置 一体型2軸（左右、前後） ポ ジ シ ョ ナ 片両持ち3軸（回転、傾斜、上下）4,000kg 備 考 タンデム溶接（一体型トーチ）⑤丸胴（建機旋回軸）溶接システム
・
・
・
タンデム溶接により、シングル溶接と比較しサイクルタイムを
40％以上削減しています。
先行/後行極の条件管理が簡便で、最適な溶接条件を作成し
やすく、コーンケーブル状の滑らかなビードと、十分な溶込み
を確保しています。
大型ロボットのXLを採用し、移動装置を省いたシンプルなシ
ステム構成を実現しています。
＜システム構成＞ ロ ボ ッ ト ARCMANTM XL ポ ジ シ ョ ナ 片持ち2軸（回転、傾斜）2,000kg 備 考 タンデム溶接（2トーチ式） ロ ボ ッ ト 移 動 装 置 ポ ジ シ ョ ナ 備 考 ARCMANTM SR（天吊） 一体型2軸（左右、前後） 片持ち3軸（回転、傾斜、上下）2,000kg アークマンモーション機能 ロ ボ ッ ト ARCMANTM MP 移 動 装 置 1軸（前後） ポ ジ シ ョ ナ 両持ち1軸（回転）、12,000kg 備 考 大電流MAG Process 1 2■ 橋梁・水門向け溶接システム
■ 各種溶接システム
■ 鉄道車輌向け溶接システム
⑨橋梁門型パネルツイン溶接システム
ロ ボ ッ ト・
・
・
・
対向する2台のロボットによるツイン溶接が可能であり、高能
率かつ高品質な溶接が可能です。また、新角巻きソフト採用
により、美麗な角巻き溶接を実現しています。
無監視連続運転の各機能で、昼夜の自動運転が可能です。
ワーク誤差はITVカメラの2点シフトにより補正可能です。
橋梁専用ソフトでFLデータを基に自動的に動作データを
作成し、パソコン上で干渉回避のチェックが可能です。
＜システム構成＞ ARCMANTM SR 2式（天吊） 移 動 装 置 門型3軸（左右、前後、旋回） 備 考 橋梁自動プログラミングソフト、ITVカメラ⑪台車部品溶接システム
ロ ボ ッ ト・
・
回転・傾斜の2軸ポジショナの採用により、溶接姿勢の自由度
を高めています。
アークマンモーション機能を適用し、3次元的な溶接線にも
高品質で美麗なビードを実現しています。
＜システム構成＞ ARCMANTM MP 移 動 装 置 1軸（左右） ポ ジ シ ョ ナ 片持ち2軸（回転、傾斜）1,500kg 備 考⑫台車枠溶接システム
ロ ボ ッ ト・
・
・
上下昇降付きの片持ちポジショナ採用により、ワークの着脱
が安全かつ容易になります。
アークマンモーション機能＋開先幅倣い機能を採用すること
により、3次元的な溶接線に高品質なビードを実現しています。
オフラインソフトARCMAN
TMOff-line Teaching Systemを用いて、より
複雑で多機種なワークのティーチングデータを効率的に作成できます。
＜システム構成＞ARCMANTM MP 移 動 装 置 2軸（左右、前後）
ポ ジ シ ョ ナ 片持ち3軸（回転、傾斜、上下）2,500kg 備 考 ARCMANTM Off-line Teaching System
⑯標準設計活用システム
⑮建材／フレーム溶接システム
ロ ボ ッ ト・
・
大型ロボットのARCMAN
TMXLを採用し、移動装置前後軸
を省略したシンプルなシステムを構築しました。
ロボットが十分な動作エリアを確保しているため、移動装置
がなくとも最適なトーチ角度を取ることができ、溶接性を阻
害しません。同時に、ティーチングの簡略化にも大きく寄与し
ます。
＜システム構成＞ ARCMANTM XL 備 考 ワンセット架台（ワンタッチ着脱式）⑭プレス機械／フレーム溶接システム
ロ ボ ッ ト・
・
・
3次元CADデータとARCMAN
TMOff-line Teaching System
を利用してプログラミング作業を簡略化し、大型かつ一品一様の
ワークに対応可能です。
小型一体型のタンデムトーチで、最大開先深さ80mmの多層
盛溶接を実現し、溶接時間を大幅に短縮することが可能です。
最大溶着金属量は16kg/hrです（実測値）。
＜システム構成＞ ARCMANTM SR（天吊） 移 動 装 置 3軸（左右、前後、上下） 備 考 タンデム溶接（一体型トーチ）ARCMANTM Off-line Teaching System
⑬造船／大組立溶接システム
ロ ボ ッ ト・
・
・
小型ロボットARCMAN
TMA30Sを専用キャリーに搭載する
ことで狭いブロック内の升目溶接の自動化を実現します。
CAD連係による自動プログラミングソフト
「SMART TEACHING
TM」
によりティーチング作業は不要です。
同システム専用FCW「FAMILIARC
TMDW-100R」
と新制御
機能により水平すみ肉溶接の溶接性を維持しつつ、従来ワイ
ヤ比で立向上進での溶接速度を約30%向上させました。
＜システム構成＞ ARCMANTM A30S 専用キャリー 左右・前後位置決め機構、前後軸付き 備 考 ＜タンデムトーチ＞ ＜A30S+ロボットキャリー＞ ＜溶接ビード外観＞ ＜角巻きビード外観＞⑩橋梁・水門コンパクト溶接システム
ロ ボ ッ ト・
・
大型ロボットのXLを採用し、走行台車全体の寸法を小さくし
た省スペース設計です。幅3mまでの主桁溶接が可能です。
2次元CADを3次元データに自動変換し、それを基にロボット
のティーチングデータを自動的に作成することが可能です。
＜システム構成＞ ARCMANTM XL 移 動 装 置 2軸（左右、前後） 備 考 水門自動プログラミングソフト、ITVカメラARCMANTM XL mkⅡ+両持ち1軸（回転）ポジショナ ARCMANTM MP＋両持ち1軸（回転）ポジショナ ARCMANTM MP＋片持ち2軸（回転・傾斜）ポジショナ SMART TEACHINGTMソフト
（CAD連係自動プログラミングソフト）
アークマンモーション機能
番号 溶接指示 継手長 継手数 パス数 総パス数 （mm） （mm） （mm） 対象 継手長 ロボット 溶接可能 継手長 溶接 姿勢 溶接方法､速度（cm/min） アークタイム（min） タンデム トーチ ・ アーク タンデム トーチ ・ シングル シングル トーチ ロボット 1台の 場合 ロボット 2台の 場合 1 2 3 4 5 6 7 28 29 30 31 32 33 34 隅肉溶接：脚長10 隅肉溶接：脚長10 隅肉溶接：脚長10 隅肉溶接：脚長10 開先溶接：脚長 7 隅肉溶接：脚長 8 隅肉溶接：脚長10 突 き 合 わ せ 溶 接 隅肉溶接：脚長10 1層目-開先：脚長 2層目-隅肉：脚長 開先溶接：脚長10 開先溶接：脚長10 260 134 314 133 0 122.0 145.0 0 35.5 1007 0 778 748 0 0 2 2 0 2 2 0 0.0 71.0 2014 0.0 1556.0 1496.0 0.0 0.0 71.0 2014 0.0 1556.0 1496.0 0.0 0.00 0.49 3.37 5.06 6.27 6.03 0.00 2 1 1 2 2 4 2 2 4 4 0 60 40 25 25 0 2 2 2 2 0 2 2 1 1 2 2 1 2 2 4 4 2 520.0 268.0 628.0 266.0 0.0 244.0 291.4 520.0 268.0 628.0 266.0 0.0 0.0 291.4 1.36 0.70 4.32 1.83 0.00 0.00 0.76 1.36 0.70 4.32 0.92 0.00 0.76 15 15 38 38 38 下向 下向 下向 下向 下向 下向 下向 下向 下向 下向 下向 下向 下向 下向 フレア溶接：脚長 6 合計 7354.4 7110.4 38.38 0.64hr 0.25 3.37 5.06 6.27 0.00 23.01 0.38hr 90.2％ 34 割合 15 ●
3Dモデルから自動でロボットプログラムを作成
（ティーチング作業は不要）
●マスタプログラム登録によりワーク寸法入力だけで
実行プログラムを作成（専用画面の作成も可能）
＜オフラインシステム 自動パス生成画面＞＜ARCMANTM Off-line Teaching System＞
＜ワークテスト後のマクロ試験例＞
＜ワークテストティーチング風景＞ ＜溶接材料選定＞
＜実ワークティーチング風景＞ ＜溶接再現風景＞
＜適用率試算、タクトタイム試算例＞
＜ARCMANTM Off-line Teaching Systemによるシステム検討例＞
●
ワークテスト →テストピースによるワークテストで溶接確認。
●
最適溶接材料選定 →ワーク及びロボット化に最適な溶接材料選定・提案を実施。
●
マクロ試験、窒素分析、
ＵＴ検査等 →ワークテスト後に実施可能。
●
エキスパートによる実ワークティーチング
●
ARCMAN
TMOff-line Teaching System
溶接確認・最適溶接材料選定
溶接確認・最適溶接材料選定
システム設置・ティーチング
システム設置・ティーチング
■
ARCMAN
TMOff-line Teaching System
■
SMART TEACHING
TM■ 溶接ロボットコンサルタント
■ ソフトウェア
生産現場の「見える化」、
「生産改善」を支援
教示作業支援
教示作業の簡素化
＜アークモニタ、異常値判定＞ ＜溶接ログ検索画面＞ ＜レポート出力機能＞＜ARCMANTM Off-line Teaching Systemによる適用検討例＞
●
システム構想 →お客様のニーズにマッチした最適なシステムをご提案します。
●
適用率試算 →対象ワークのロボット適用率（％）を試算。
●
タクトタイム試算 →対象ワークのアークタイムやタクトタイムを試算。
適用検討
適用検討
●システム健全性の把握
・生産情報をレポート出力
・チョコ停、溶接不良などの安定生産を阻害する要因の抽出
●サイクルタイム削減支援
・エラーが多く発生する個所を特定し、効率よく、改善活動
・センシング補正量のバラツキをモニタリング解析すること
で、
センシング命令の改善に役立てる機能も用意
●その他
・教示作業の履歴を保存しており、変更履歴が閲覧可能
・トラブルの発生日時、エラー情報を指定することでログの取出しが可能
●精度の高いオフラインティーチング
・ロボットを止めず稼働率の向上をすると共に、高所作業等を削減
・ロボットソフトを実装しており、高精度を実現
●自動パス生成
・溶接線を選択することで自動でプログラム作成が可能
●プログラム編集ツール
・プログラムシフト機能などロボットで可能な変換機能に加え、
ミラーシフトなどオフラインでしか使えない変換機能も充実
●マルチロボットシミュレーション
・最大4台までの同時シミュレーションが可能
・オフライン上で自動的に干渉チェックが可能
●その他
・新機種のロボット適用性の判断にも活用可能
・汎用CADからSTL出力することで簡単にモデリングが可能
●溶接中の状態をグラフ表示
・電流、電圧、
センシング、倣い量、
ワイヤ送給状態を表示
・しきい値を設け、設定値との差からエラー判定も可能
●溶接ログの検索
・溶接日時や再生プログラムから溶接線ログを検索可能
・溶接後にトレーサビリティが可能
① アークモニタ機能
ロボット稼働情報を収集、見える化
② 生産モニタ機能
収集した情報から生産改善へ
神戸製鋼は溶接総合メーカーとして長年培ってきました溶接
＆
システム構築ノウハウを基に、最新システムを駆使しお客様の
溶接ロボット化の相談、提案にお応えして参ります。
■
