産業用アプ リ ケーシ ョ ンにおけ る 、
設計資産保有の総 コ ス ト の削減
組み込み設計者の 3 人に 2 人は、組み込みアプ リ ケーシ ョ ンへの FPGA の適合 と 使用を検 討 し つつ も 、 設計に利用す る には、 高価過ぎ る と 感 じ てい る よ う です。 し か し なが ら 、 シ ス テ ム ・ レベル （開発、 機能強化、 置き 換え、 お よ び製品の総寿命におけ る 維持 コ ス ト に よ り 評価） で設計資産保有の総 コ ス ト （TCO） を見れば、 アルテ ラ の FPGA は、 デ ィ ス ク リ ー ト の MCU/DSP/ASSP 製品 と 競合可能であ り 、 柔軟に対応で き る も う １ つの可能性で あ る と い う こ と がわか り ます。は じ めに
国際規模の競争 と 経済的プ レ ッ シ ャ ーは と ど ま る と こ ろがな く 、 ビ ジネ ス ・ モデル と 収益 採算性は常に厳 し く み ら れてい ます。 そのため、 産業機器オー ト メ ーシ ョ ン と プ ロ セ ス制 御の メ ーカーは、 常に下記の よ う な コ ス ト 面の課題に取 り 組んでい ます。 ■ 収益性 対 R&D 投資額 ■ 製品の早期市場投入に対す る プ レ ッ シ ャ ー ： 変化す る 経済情勢に対応す る ため ■ 限 ら れた リ ソ ース の効率的な使用に よ る 、 既存製品の改良、 置 き 換え、 新製品開発 ■ 製品 ラ イ フ ・ サ イ ク ルの管理 こ のホ ワ イ ト ペーパーでは、 アルテ ラ の Cyclone® シ リ ーズFPGA を使用す る こ と で、 開 発、 機能強化、 置 き 換え、 シ ス テ ム耐用年数全体におけ る 維持 コ ス ト と い う 観点か ら 、 ど の よ う に し て設計資産保有の総 コ ス ト （TCO: Total Cost Ownership） を削減す る こ と がで き る かを、 デザ イ ン例を挙げなが ら 、 シ ス テ ム ・ エン ジニ ア、 ハー ド ウ ェ ア ・ エン ジニ ア、 ソ フ ト ウ ェ ア ・ エン ジニ アにわか り やす く 解説 し ます。 図 1に示す よ う に、 長期的に TCO を削減す る こ と は、 総利益の増加に直接寄与 し 、 今日、 多 く のデザ イ ン ・ チームが直面 し てい る プ レ ッ シ ャ ーを軽減 し ます。図 1. TCO の削減に寄与す る ビルデ ィ ン グ ・ ブ ロ ッ ク の一部
Design
Software
BOM Costs
Production
Cost Reduction
New Features
(Product Upgrades)
Time to Market
Obsolescence
Support
Maintenance
Product SKUs
Management
Inventory
Page 2 FPGA に よ る TCO の削減
FPGA に よ る TCO の削減
お客様が直面す る 産業機器設計の課題に対応す る 、ド ラ イ ブ・ コ ン ト ロ ール・ア プ リ ケー シ ョ ン（図 2）を例に挙げ ま す。一般的な ド ラ イ ブ・アーキ テ ク チ ャ は、ポ ジ シ ョ ンお よ び速 度のセ ッ ト ・ポ イ ン ト を 生成 し 、コ ン ト ロ ール・フ ィ ー ド バ ッ ク ・ループ を形成す る ための ア ル ゴ リ ズ ム を 実行す る 、コ ン ト ロ ー ル・モ ジ ュ ー ル か ら な り ま す。コ ン ト ロ ー ル・モ ジ ュ ールは、こ れ ら のセ ッ ト ・ポ イ ン ト を ド ラ イ ブ・ コ ン ト ロ ー ラ に送信 し ま す。そ こ で電 気信号（電流ま たは電圧）に変換 さ れて 1 つ以上のモー タ ーま たはア ク チ ュ エー タ を ド ラ イ ブ し 、イ ン バー タ ・シ ス テ ム の負荷 ま た は機械部品 を 動かす ト ル ク が生成 さ れ ま す。エ ン コ ーダお よ びホール効果デバ イ ス（サーボ・ ド ラ イ ブ用）等の フ ィ ー ド バ ッ ク ・セ ン サーに よ り 、モーシ ョ ン・ コ ン ト ロ ー ラ が信号ループを形成す る ためのモー タ ー/ ア ク チ ュ エー タ のポジ シ ョ ン ま たは速度を与え ます。 図 2. 一般的な ド ラ イ ブ ・ シ ス テ ム マ イ ク ロ コ ン ト ロ ー ラ ・ ユニ ッ ト （MCU） と デジ タ ル ・ シ グナル ・ プ ロ セ ッ サ （DSP） デ バ イ ス は、 現在のモーシ ョ ン / ド ラ イ ブ ・ コ ン ト ロ ール ・ アーキ テ ク チ ャ を支え てお り 、 一方で FPGA アーキ テ ク チ ャ に注目が集ま っ てい ます。 MCU/DSP アーキ テ ク チ ャ は、 確 立 さ れた ユーザー層 と アーキ テ ク チ ャ 、 開発 ツ ール、 お よ び主に一軸 ド ラ イ ブ ・ ア プ リ ケーシ ョ ン で使用 さ れ る モーシ ョ ン ・ コ ン ト ロ ール ・ アルゴ リ ズ ム で成立 し てい ますが、 ド ラ イ ブ ・ シ ス テ ムの複雑 さ 、 ド ラ イ ブ ・ コ ン ト ロ ール軸の数、 お よ び製品機能が増加す る につれ、 変化す る 市場の要求に対応す る ために必要な、 MCU/DSP アーキ テ ク チ ャ の性 能オーバーヘ ッ ド と フ レ キ シ ビ リ テ ィ は限界をす ぐ に超え て し ま い ます。 シ ス テ ム性能が 向上 し て も 、 設計者にで き る のは MCU/DSP の周波数向上 と 、 ソ フ ト ウ ェ ア ・ アルゴ リ ズ ム を 1 つのポ イ ン ト に最適化す る こ と く ら いです。 こ の問題を解決す る ために、 設計者は、 複数の DSP デバ イ ス、 DSP と MCU デバ イ ス の組 合せ、 ま たは MCU/DSP デバ イ ス と FPGA の組合せを使用 し て、 デザ イ ンの性能 と 機能を 切 り 分けてい ます。 MCU/DSP アーキ テ ク チ ャ に よ り 、 あ る 程度の コ ー ド 再使用は可能で すが、 高度に最適化 さ れた コ ー ド の再使用は、 大変な労力を要す る プ ロ セ ス であ り 、 分割 や新 し いデバ イ スへの移行は困難です。 そのため、 MCU お よ び DSP に基づ く デザ イ ン ・ メ ソ ド ロ ジでは、χ 個のデバ イ ス に ま たが っ て アプ リ ケーシ ョ ン機能 と 性能を分割す る た め、 大規模なハー ド ウ ェ ア と ソ フ ト ウ ェ アの リ ソ ース を必要 と し ます。 こ のアプ ロ ーチで は、 アプ リ ケーシ ョ ン を分散アーキ テ ク チ ャ にポー ト す る には、 ソ フ ト ウ ェ アの複雑 さ にMotion/Drive Control Board
FPGA
DSP Offload and Glue Logic
DSP or MCU PHY Communications Board Encoder Motor Industrial Ethernet PWM Load (Mechanical Components) A/D Converters Power Stage MCU, ASSP, or FPGA
産業用 イ ーサネ ッ ト への移行 Page 3
産業用 イ ーサネ ッ ト への移行
ま た産業用ネ ッ ト ワ ー ク は イ ーサネ ッ ト ・ ベース のネ ッ ト ワー ク に移行 し てお り 、 ド ラ イ ブ ・ シ ス テ ムは、 こ れ ら の フ ァ ク ト リ ・ ネ ッ ト ワ ー ク に接続 さ れ る こ と が多 く あ り ます。 MCU と い く つかの新 し いデジ タ ル ・ シ グナル ・ プ ロ セ ッ サは、 ソ フ ト ウ ェ アのオーバー ヘ ッ ド を使用 し て （標準の） イ ーサネ ッ ト TCP/IP をサポー ト 可能ですが、 こ の組合せに は、 次の よ う な問題があ り ます。 ■ ほ と ん ど の MCU では帯域幅が不足。ほ と ん ど のデジ タ ル ・ シ グナル ・ プ ロ セ ッ サでは、 産業用 イ ーサネ ッ ト お よ び Fieldbus プ ロ ト コ ル と 、 ド ラ イ ブ ・ コ ン ト ロ ールの同時処 理が不可能 ■ MCU では、高精度モーシ ョ ン・ コ ン ト ロ ールを ド ラ イ ブす る ための PWM 出力に制限を 持つ傾向があ る ■ 多 く の DSP デバ イ ス では、TCP/IP を サポー ト す る ための ワ ー ド ・ ア ラ イ ン メ ン ト 機能 がないため、 TCP/IP ス タ ッ ク のア ド レ ス指定が不可能 こ れ ら の問題点に よ り 、 設計者は現在の製品を産業用ネ ッ ト ワ ー ク にブ リ ッ ジ接続す る た めに、 MCU、 ASSP ま たは FPGA デバ イ ス を追加す る 必要があ り ます。 ま た設計者は、 様々 な Fieldbus と 産業用 イ ーサネ ッ ト ・ プ ロ ト コ ル規格に対処 し なければな り ません。■ DeviceNet と EtherNet/IP
■ Profibus と PROFINET SRT/IRT
■ CANopen と EtherCAT
■ CANopen と PowerLink
■ SERCOS I/II と SERCOS III
■ CC-Link と CC-Link IE
さ ら に複雑な問題 と し て、 EtherCAT、 PROFINET IRT、 お よ び SERCOS III 等の産業用 イ ー サネ ッ ト ・ プ ロ ト コ ルでは、 それぞれの決定論 と 実時間要件に対処す る ために、 プ ロ ト コ ル固有の MAC が必要にな り ます。 多 く の MCU と デジ タ ル ・ シ グナル ・ プ ロ セ ッ サでは、 プ ロ ト コ ル固有の MAC をサポー ト し てい ません。 こ の問題は、Cyclone シ リ ーズ FPGA を 使用 し て MAC IP を再構成す る こ と で対処可能なので、種々の MCU、ASSP ま たは ASIC を 使用 し て、 種々のプ ロ ト コ ル規格をサポー ト す る 必要がな く な り ます。 セーフ テ ィ ・ ド ラ イ ブ ・ アプ リ ケーシ ョ ンに携わ る エ ン ジニ アに対 し ては、 機能安全の側 面か ら デザ イ ンにあ る 程度の複雑 さ が加え ら れます。 安全機能は、 通信経路を含め、 アプ リ ケーシ ョ ン上の安全でない部分か ら 分離す る 必要があ り ます。 Cyclone シ リ ーズ FPGA では、 TÜV 認定の設計ツールを使用す る こ と に よ り 、 開発時間 と リ ス ク を削減 し 、 最終製 品の認証時間を短縮 し 、 安全性、 ド ラ イ ブ ・ コ ン ト ロ ールお よ び通信を 1 つの FPGA に集 積す る こ と を可能に し ます。 ● 機能安全に関す る 詳細は、 アルテ ラ の FPGA で構築す る、 TÜV 認定 機能安全シ ス テ ムを ご参照 く だ さ い。
市場投入ま での期間短縮
1 ～ χ 個の MCU ま たは DSP デバ イ ス を含む ド ラ イ ブ ・ コ ン ト ロ ー ラ を使用 し て、 ネ ッ ト ワ ーキ ン グお よ び見込まれ る 安全要求事項を付加 し た場合、 さ ら に 18 ヶ 月か ら 24 ヶ 月の 開発期間 ( ʈ ) が必要 と な り ます。 開発期間が延び る こ と に よ り 、 R&D コ ス ト は増加 し 、 収 益お よ び利潤を損ね る 可能性があ り ます。 ま た、 付加的な コ ン ポーネ ン ト を ボー ド に追加 す る こ と で、 製品の BOM コ ス ト が上昇 し ます。Page 4 既存の ソ フ ト ウ ェ アの使用
設計者は、Cyclone III ま たはCyclone IV E FPGA 等のアルテ ラ ・ デバ イ ス を使用す る こ と で、 ド ラ イ ブ ・ コ ン ト ロ ール、 産業用ネ ッ ト ワ ーキ ン グ、 機能安全 （必要な場合） 、 お よ び新 し い製品機能に、 最新のデザ イ ンで、 単一のデバ イ ス、 お よ び単一のプ ラ ッ ト フ ォー ム上で対応で き ます。 FPGA の初期開発期間は、 MCU/DSP ほ ど短 く あ り ませんが、 デザ イ ンの変更が必要にな っ た場合、同一の FPGA プ ラ ッ ト フ ォーム を使用 し てい る こ と に よ り 、 市場投入の短縮 と い う メ リ ッ ト が生 じ ます。
Cyclone シ リ ーズ ・ デバ イ ス では、 FPGA に搭載 さ れ るNios® II エンベデ ッ ド ・ プ ロ セ ッ サ
お よ び DSP ブ ロ ッ ク 等の組み込み コ アのオプシ ョ ン と 共に、 相対的に低い コ ス ト 、 性能、 集積度を提供 し てお り 、 同等の MCU/DSP デバ イ ス を凌駕 し てい ます。 設計者は、 セ ン サー ・ イ ン タ フ ェ ース （い く つかのエ ン コ ーダは FPGA の IP コ ア と し てのみ利用可能）、 高精度 PWM コ ン ト ロ ール、 お よ びその他のカ ス タ ム ・ ロ ジ ッ ク 等の付加機能を組み込む こ と も で き ます。 こ のハー ド ウ ェ ア最適化アプ ロ ーチに よ り 、 製品の差別化 （図 3） が可 能にな り 、 場合に よ っ ては、 ド ラ イ ブ ・ シ ス テ ムか ら プ ロ グ ラ マブル ・ ロ ジ ッ ク ・ コ ン ト ロ ー ラ （PLC） ま たはホ ス ト PC に移行す る ソ フ ト ウ ェ ア ・ アプ リ ケーシ ョ ンの保護手段 が得 ら れます。 さ ら に、 設計者は各通信プ ロ ト コ ルをサポー ト す る FPGA を新 し いボー ド を再加工す る こ と な く 同一のプ ラ ッ ト フ ォーム上で再構成で き ます。共通の FPGA プ ラ ッ ト フ ォーム上でカ ス タ マ イ ズ を行 う こ と に よ り 、設計者は製品を差別化 し 、MCU/DSP ベー ス の ソ リ ュ ーシ ョ ン を使用 し た場合 よ り も 早 く 製品を リ リ ース で き ます。 図 3. ド ラ イ ブ ・ コ ン ト ロ ール と 産業用 イ ーサネ ッ ト を集積す る ための Cyclone シ リ ーズ FPGA
既存の ソ フ ト ウ ェ アの使用
まず、 現時点の MCU お よ び DSP の開発で、 製造業者の既存の ソ フ ト ウ ェ ア投資がすべて 無駄にな る わけではない と い う こ と を申 し 上げ ます。 ソ フ ト ウ ェ ア ・ エン ジニ アは、 自 ら の MCU/DSP の経験を、 アルテ ラ の Nios II エンベデ ッ ド ・ プ ロ セ ッ サ、 ARM® Cortex M1、お よ び Freescale’s ColdFire V1 コ ア等 （すべて アルテ ラ FPGA に実装可能）、 プ ロ グ ラ ム 可能なエンベデ ッ ド ・ プ ロ セ ッ サ CPU に活用す る こ と がで き ます。 開発ツールの フ ロ ー と オペレーテ ィ ン グ ・ シ ス テ ム （Linux 等） にはかな り の共通点があ り ます。 現在の電子製品は 10 年前のそれ と 較べ、 は る かに能力が高 く 、 フ レ キ シブルで複雑であ り プ ロ セ ッ サ、 オペレーテ ィ ン グ ・ シ ス テ ム、 お よ びアプ リ ケーシ ョ ン ・ ソ フ ト ウ ェ ア を 使用す る こ と で可能にな る 機能を含んでい ます。 多 く の製品は、 ハー ド ウ ェ ア ・ デザ イ ン よ り も ソ フ ト ウ ェ ア ・ デザ イ ンに多 く の年月を投資 し て進化 し て き ま し た。 そのため、 製 品のア ッ プグ レー ド を検討す る 場合、 現在のシ ス テ ム と 同一のオペレーテ ィ ン グ ・ シ ス テ ム を サポー ト し ていないプ ロ セ ッ サ を 選択す る と 、 大量の ソ フ ト ウ ェ ア移植が必要に な り 、 プ ロ ジ ェ ク ト におけ る デバ イ ス の選択肢 と フ レ キ シ ビ リ テ ィ を大 き く 制限 し ます。 Cyclone IV E FPGA Nios II
Processor MAC PHY
Power Stage HDL Motor Control and I/O Logic
Decimation, Clark Transformation, Space Vector Modulation. IGB-T Control, Encoder IF
PWM I/F, etc. Encoder
Motor Industrial Ethernet PWM
Load
(Mechanical
Components)
A/D Converters複数のデザ イ ンに対す る 変更 Page 5 Linux ま たは eCOS （アルテ ラ の ソ フ ト ・ プ ロ セ ッ サ ・ コ アお よ び外部プ ロ セ ッ サのホ ス ト ） と い っ た よ く 知 ら れた オープ ン ソ ー ス ・ オペ レ ーテ ィ ン グ ・ シ ス テ ム は、 オペ レ ー テ ィ ン グ ・ シ ス テ ム を改善 し て、 新 し いアプ リ ケーシ ョ ン と 機能を開発す る ために継続的 に活動す る ための、 開発者 コ ミ ュ ニテ ィ があ る と い う メ リ ッ ト を持っ てい ます。 こ の改善 と 機能に よ り 、 設計者は製品の ラ イ フ タ イ ム を通 じ て、 開発お よ びサポー ト の工数を削減 で き ます。 幸いアルテ ラ の FPGA で実装可能な、 広範囲な ソ フ ト ・ プ ロ セ ッ サ ・ コ ア （Nios II エ ンベデ ッ ド ・ プ ロ セ ッ サ、 ARM Coretex-M1、 Freescale V1 ColdFire 等） だけでな く 、 利用可能なオペレーテ ィ ン グ ・ シ ス テ ムには幅広い選択肢が存在 し ます。 例えば、 Nios II エ ンベデ ッ ド ・ プ ロ セ ッ サは、 Linux、 eCOS、 ThreadX、 Nucleus、 お よ びその他の リ アル タ イ ム ・ オペ レ ーテ ィ ン グ ・ シ ス テ ム の、 フ ル ・ オープ ン ソ ー ス お よ び市販バージ ョ ン （例 ： Wind River、 Timesys） をサポー ト し てい ます。
ハー ド ウ ェ ア設計者に と っ ては、 FPGA デバ イ ス と ソ フ ト ウ ェ ア ・ プ ロ セ ッ サ ・ コ アの メ リ ッ ト は重要な事柄です。 ソ フ ト ウ ェ ア ・ エ ン ジニ アは、 多 く のオペレーテ ィ ン グ ・ シ ス テ ム会社か ら の フル ・ サポー ト 、 お よ び機能強化可能性に よ り 、 製品の ラ イ フ タ イ ム を通 じ て FPGA ベー ス のシ ス テ ム の メ リ ッ ト を利用 し 始めてい ます。 ハー ド ウ ェ ア、 ソ フ ト ウ ェ アそれぞれのエン ジニ アに と っ て、 ソ フ ト ウ ェ アの C コ ー ド と 、 FPGA デザ イ ンの VHDL コ ーデ ィ ン グの間のバ ラ ン ス を学ぶには、 若干の労力を要す る も のです。 し か し な が ら 、 ひ と たび設計者が FPGA デザ イ ン ・ メ ソ ド ロ ジ を マ ス タ ーすれば、 FPGA が単な る MCU や DSP デバ イ ス に基づ く 置 き 換え ソ リ ュ ーシ ョ ンではな く 、 コ ス ト 効率 と フ レ キ シ ビ リ テ ィ を向上で き る ソ リ ュ ーシ ョ ンにな り ます。
複数のデザ イ ンに対す る 変更
こ れま で、 こ のホ ワ イ ト ペーパーでは、 1 つのプ ロ グ ラ ムにおけ る 開発上の課題 と コ ス ト に対処す る ために、 ど の よ う に FPGA を使用す る かを説明 し て き ま し た。 元のデザ イ ンか ら 複数の製品を開発す る 場合、 ど う な る か？ それ ら すべての製品にデザ イ ンの更新 と 機 能強化を付加す る 必要があ る 場合、 ど う な る か？ 産業用ネ ッ ト ワーキ ン グ ・ プ ロ ト コ ル 等の新 し い製品機能では、 製品の リ リ ース毎に、 修正 さ れた、 ま たは新 し いボー ド が必要 にな る こ と が多いで し ょ う 。 ド ラ イ ブ を例に取 り 、 こ のベース ・ プ ラ ッ ト フ ォームか ら 機能の異な る у 通 り の製品を 開発 し た場合、 デザ イ ン ・ チームは まず、 総時間 ( ʈ ) を かけて、 ボー ド 毎に χ 個のデバ イ ス を用いてハー ド ウ ェ ア と ソ フ ト ウ ェ ア を実装 し ます。その後、いかに長 く かかろ う と も 、 時間 ( ʈ 2) を かけて各製品のハー ド ウ ェ ア と ソ フ ト ウ ェ ア を у 回 イ ン ス タ ン ス化 し 、 複数 の製品が完成 し ます。 こ の関係性は、 コ ス ト 要因 （(χ × ʈ ) × (у × ʈ 2)） で表 さ れます。 デザ イ ン ・ チームは、 こ の メ ソ ド ロ ジが簡単ではな く 、 製品を速やかに市場に投入す る プ ロ セ ス には向かず、 必要な開発、 機能強化、 サポー ト 、 保守お よ び交換のための コ ス ト を 含む、 ラ イ フ タ イ ム ・ コ ス ト の節約に矛盾す る こ と を十分承知 し てい ます。 設計者は、 プ ロ セ ス を円滑にす る ために、 Cyclone シ リ ーズ ・ アーキ テ ク チ ャ の メ リ ッ ト を 利用 し て、 複数の製品 ラ イ ン を サポー ト す る 共通のハー ド ウ ェ ア ・ プ ラ ッ ト フ ォ ーム （SKU ： 在庫保管単位） と 機能をデザ イ ンで き ます （IXXAT の例 と し て図 4の、 アルテ ラ IP と 、産業用オー ト メ ーシ ョ ンお よ びオー ト モーテ ィ ブ産業向けデー タ 通信技術を専門 と す る ソ リ ュ ーシ ョ ン ・ パー ト ナーを参照）。 初期デザ イ ンの後、 FPGA ベース の製品では、 エン ジニ アが PCB の再加工を行わず、 Cyclone シ リ ーズ FPGA の再構成を行 う こ と で、 デ ザ イ ン ・ チームは何 ヶ 月 も （あ る いは年単位で） 時間を節約で き ます。Page 6 デバ イ ス信頼性を考慮 し たデザ イ ン
図 4. 単一の汎用 API を使用 し て複数の産業用 イ ーサネ ッ ト ・ プ ロ ト コ ル規格をサ ポー ト す る ために単一の FPGA プ ラ ッ ト フ ォ ーム を用いた IXXAT
ド ラ イ ブ製造業者が、 EtherCAT、 PROFINET （SRT/IRT）、 お よ び SERCOS III 等の複数の ネ ッ ト ワ ーキ ン グ ・ プ ロ ト コ ルをサポー ト す る 製品を提供す る 必要があ る 場合の例を示 し ます。 MCU/DSP ソ リ ュ ーシ ョ ンでは、 通信チ ャ ネルを サポー ト す る ためには、 外部デバ イ ス に加え、 3 枚のボー ド を必要 と し ます。 設計者は、 プ ロ ト コ ル固有の MAC IP （必要 な場合）、プ ロ ト コ ル固有の ス タ ッ ク 、お よ び最大 $300K （ま たはボー ド 1 枚当た り $100K） の、 3 枚のボー ド の開発ま たは ラ イ セ ン シ ン グ、 さ ら には ソ フ ト ウ ェ ア開発が必要にな り ます。 （開発 コ ス ト は顧客毎に異な る ため、 実際の コ ス ト は増減す る 。） し か し なが ら 、 設計者は Cyclone シ リ ーズ FPGA を使用 し て、 ド ラ イ ブ ・ コ ン ト ロ ー ラ と 産業用 イ ーサネ ッ ト を 1 つの FPGA に集積 し 、 同一のハー ド ウ ェ ア ・ プ ラ ッ ト フ ォーム を 使用 し て、 複数の製品 ラ イ ン （SKU） と 所要の機能を サポー ト で き ます。 ベン ダは、 前に 説明 し た シナ リ オで 3 枚のボー ド （各々 IE プ ロ ト コ ル規格用） を開発せずに、 MCU/DSP 開発 コ ス ト を $150K ～ $200K 節約で き、 さ ら には量産におけ る コ ン ポーネ ン ト 数 と PCB バ リ エーシ ョ ン数の削減に よ り 、 BOM コ ス ト を大幅に削減で き ます。 さ ら に、 PCB 枚数 の少ないデザ イ ンに よ り 、 製造業者は、 製品の組み立て と 出荷に関す る物流の無駄を な く す こ と がで き ます。 FPGA デザ イ ン ・ メ ソ ド ロ ジ を用い る こ と で、 エ ン ジニ アはすべての 開発 リ ソ ース と 時間を合算 し てみれば、 コ ス ト 要因 （(χ × ʈ ) × (у × ʈ 2)） を解消で き る こ と が分か り ます。 デザ イ ンに よ り FPGA デバ イ ス の最大潜在能力が実現 さ れた後、 設計者には、 よ り 集積度 の高いデバ イ スへの移行、 ま たはデザ イ ン を再 コ ンパ イ ル し て、 別のアルテ ラ FPGA に速 やかに変更す る オプシ ョ ンが与え ら れます。 ま た、 こ れに よ り 高速ア ッ プグ レー ド ・ パ ス を与え、 設計者は機能を集積 し た り 、 そのボー ド か ら MCU、 DSP、 ま たはその他の コ ン ポーネ ン ト を取 り 除 く こ と が可能にな り ます。
デバ イ ス信頼性を考慮 し たデザ イ ン
量産規模で出荷す る 製品においては、 保守 と 交換の コ ス ト の観点か ら TCO の検討が残 さ れてい ます。 Cyclone シ リ ーズ等のアルテ ラ FPGA は、 品質 と 信頼性が高 く 評価 さ れてい ます。 長期にわた る デバ イ ス信頼性 （図 5） に よ り 、 フ ィ ール ド におけ る 製品保守を削減 し 、 TCO の保守 コ ス ト 要素を削減 し 、 新規の製品開発に リ ソ ー ス を振 り 分け る こ と がで き ま す。 アルテ ラ では、 社内において信頼性 ス ト レ ス 試験、 不良解析 を 実施 し 、 関連 ス タ ッ フ に よ り すべての新規ダ イ お よ びパ ッ ケージ ン グ ・ テ ク ノ ロ ジ ・ フ ァ ミ リ の認定を サ ポー ト し てい ます。 各認定手続 き は、 電子素子技術連合評議会 （JEDEC） 要求事項をすべ て満足 し てい ます。 アルテ ラ では、 通常の動作条件の下、 20 年を超え る耐用年数を恒常的 に達成 し てい ます。 IO ApplicationCPU EtherCAT Stack
EtherCAT Interface IO Application
CPU EtherCAT Stack
EtherCAT Interface Slave Node IO
Application
CPU EtherCAT Stack
EtherCAT Interface vs. Multiple MCU Board Development IEEE 1588 PROFINET EtherNet/IP Modbus-IDA EtherCAT SERCOS III Ethernet Powerlink
長い ラ イ フ ・ サ イ ク ルの有効活用 Page 7 図 5. Cyclone シ リ ーズ FPGA の ラ イ フ ・ サ イ ク ル
長い ラ イ フ ・ サ イ ク ルの有効活用
製品信頼性は、 単に長期 TCO に寄与す る だけではあ り ません。 アルテ ラ FPGA の ラ イ フ ・ サ イ ク ルに較べ、 多 く の MCU と DSP デバ イ ス では、図 6に示す よ う に、 そのベン ダがア ルテ ラ よ り も ずっ と 早 く 旧型デバ イ ス を廃品にす る 傾向があ る ため、 ラ イ フ ・ サ イ ク ルは 5 ～ 10 年 と 大幅に短 く な り ます。 アルテ ラ では、 旧型製品を廃品にす る 代わ り に、 最長で 15 年の長い ラ イ フ ・ サ イ ク ルをサポー ト す る 戦略を取っ てお り 、 お客様が廃品管理に高い コ ス ト を費やす こ と を防いでい ます。 図 6. 一般的な アルテ ラ FPGA と MCU/DSP デバ イ ス の ラ イ フ ・ サ イ ク ルの対比2002
2004
2007
2009
10 Adoption Rate, V olume 5-7Altera FPGA Life Cycle
Innovators Early Adopters Early Majority Late Majority Laggards 15
Page 8 産業用アプ リ ケーシ ョ ン向け FPGA
FPGA の ラ イ フ ・ サ イ ク ルの長 さ は、 産業用製品の耐用年数の長 さ と 良 く 調和 し 、 顧客の デザ イ ン ・ リ ス ク を低減 し 、 その結果 TCO を削減 し ます。 設計者の要求が 1 つの FPGA の限界を超え る 場合は、 その上のデバ イ ス ・ フ ァ ミ リ （例えば表 1に示す よ う に、 Cyclone III FPGA か ら Cyclone IV E FPGA へ）、 ま たは別の FPGA フ ァ ミ リ （例えば、 Cyclone IV E FPGA か ら Cyclone IV GX FPGA ま たはArria® II GX FPGAへ） の移行が可能です。 .
産業用アプ リ ケーシ ョ ン向け FPGA
例に示す イ ン テ リ ジ ェ ン ト ・ ド ラ イ ブの よ う に、 Cyclone IV E FPGA 等のアルテ ラ ・ デバ イ ス は、 同一のハー ド ウ ェ ア ・ プ ラ ッ ト フ ォ ーム を使用 し た複数製品の SKU、 IP 再使用、 製造中止を気にせずに済むデザ イ ン、 お よ び在庫管理を含め、 ハー ド ウ ェ ア と ソ フ ト ウ ェ アの変更に対処可能なデザ イ ン ・ フ レ キ シ ビ リ テ ィ を提供 し ます。 こ れ ら の要因はすべて、 収益採算性を達成す る のに重要な役割を担っ てい ます。各市場のニーズに応 じ て、Cyclone シ リ ーズ ・ フ ァ ミ リ 以上の性能を求め る お客様は、 Arria II GX FPGA 等の、 さ ら に大規模 な アルテ ラ 製品に移行で き ます。 性能上の理由で、外部ホ ス ト ・ プ ロ セ ッ サの必要な アプ リ ケーシ ョ ンでは、設計者は Intel® ATOM ™プ ロ セ ッ サ、 お よ び PCI Express （PCIe） ベース のプ ロ セ ッ サ等の メ イ ン ス ト リ ー ム ・ アーキ テ ク チ ャ に移行す る こ と がで き ます。 設計者は、 こ れ ら プ ロ セ ッ サ ・ アーキ テ ク チ ャ の、 強力な ソ フ ト ウ ェ ア ・ エ コ ー ・ シ ス テ ム を活用す る こ と がで き ます。 さ ら に、 設計者は、 それ ら のプ ロ セ ッ サに含まれ る 高速 PCIe イ ン タ フ ェ ース を使用 し て I/O コ ン パニオ ン ・ チ ッ プ と 通信す る こ と に よ り 一連のペ リ フ ェ ラ ル と I/O オプシ ョ ン を統合 し 、 産業用 イ ーサネ ッ ト ・ プ ロ ト コ ル、 SATA お よ びその他の IP の任意のバージ ョ ン を サポー ト し ます。図 7は、 アルテ ラ の FPGA I/O コ ンパニオ ン ・ チ ッ プ ・ アーキ テ ク チ ャ の フ レ キ シ ビ リ テ ィ を示 し てい ます。 図 7. I/O コ ンパニオ ン ・ チ ッ プ ・ アーキ テ ク チ ャ 用の ト ラ ン シーバを含む Cyclone IV GX FPGA表 1. Cyclone IV E お よ び Cyclone III FPGA

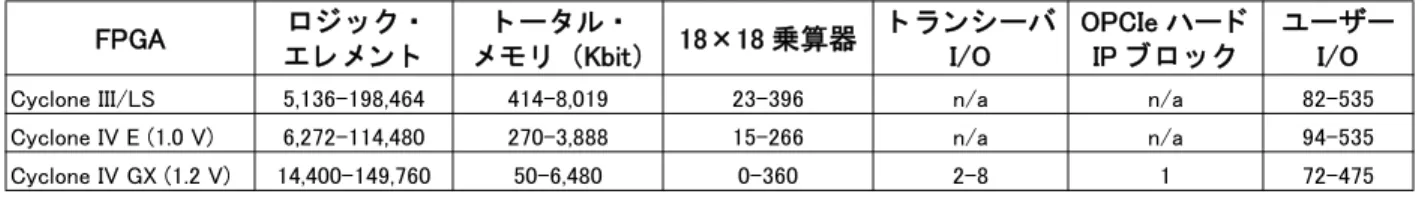

FPGA ロ ジ ッ ク ・ エ レ メ ン ト ト ー タ ル ・ メ モ リ （Kbit） 18×18 乗算器 ト ラ ン シーバ I/O OPCIe ハー ド IP ブ ロ ッ ク ユーザー I/O
Cyclone III/LS 5,136–198,464 414–8,019 23–396 n/a n/a 82–535 Cyclone IV E (1.0 V) 6,272–114,480 270–3,888 15–266 n/a n/a 94–535 Cyclone IV GX (1.2 V) 14,400–149,760 50–6,480 0–360 2–8 1 72–475
Integrated CPU with PCI Express
Flexible I/O Companion with Altera Transceiver FPGAs
PCIe CAN Ethernet RS252/ RS485 GPIO I2C
結論 Page 9
結論
設計者が、 製品の機能強化、 機能ま たは コ ン ポーネ ン ト の製造中止に よ る 製品の交換、 ま たは ス タ ー ト ラ イ ンか ら 新 し い製品バージ ョ ン を発表す る 場合、 Cyclone シ リ ーズ FPGA に よ り デザ イ ン ・ フ レ キ シ ビ リ テ ィ を提供 し 、 設計者が最終目的、 すなわち利益を伴 う 製 品の成功を達成す る お手伝いを し ます。 既存の標準製品の補完ま たは交換を行 う 際にアル テ ラ FPGA の メ ソ ド ロ ジ を活用す る こ と で、 製品の ラ イ フ タ イ ム を通 じ て、 開発、 機能強 化、置 き 換えお よ び保守 コ ス ト の観点か ら 、企業が TCO の削減を実現す る 助け と な り ます。詳細情報
