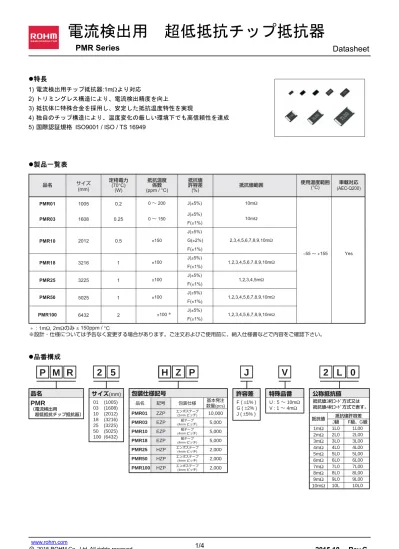

電流検出用 超低抵抗チップ抵抗器
PMR Series
Datasheet
特長
1) 電流検出用チップ抵抗器:1mより対応 2) トリミングレス構造により、電流検出精度を向上 3) 抵抗体に特殊合金を採用し、安定した抵抗温度特性を実現 4) 独自のチップ構造により、温度変化の厳しい環境下でも高信頼性を達成 5) 国際認証規格 ISO9001 / ISO / TS 16949製品一覧表
使用温度範囲 (°C) サイズ (mm) 品名 定格電力(70°C) (W) 1608 3216 5025 PMR03 PMR18 PMR50 0.25 1 1 −55 ∼ +155 PMR01 1005 0.2 3225 PMR25 1 2012 PMR10 0.5 6432 PMR100 2 ∗ : 1mΩ, 2mΩのみ ± 150ppm / °C ※設計・仕様については予告なく変更する場合があります。ご注文およびご使用前に、納入仕様書などで内容をご確認下さい。 抵抗温度 係数 (ppm / °C) 抵抗値 許容差 (%) J(±5%) 0 ∼ 200 F(±1%) J(±5%) 0 ∼ 150 F(±1%) J(±5%) ±100 F(±1%) J(±5%) ±100 G(±2%) F(±1%) J(±5%) ±150 F(±1%) J(±5%) ±100 F(±1%) J(±5%) ±100 ∗ 車載対応 (AEC-Q200) Yes 抵抗値範囲 10mΩ 10mΩ 2,3,4,5,6,7,8,9,10mΩ 1,2,3,4,5,6,7,8,9,10mΩ 1,2,3,4,5mΩ 1,2,3,4,5,6,7,8,9,10mΩ 1,2,3,4,5,6,7,8,9,10mΩ品番構成
PMR (電流検出用 超低抵抗チップ抵抗器) 抵抗値3桁コード方式又は 抵抗値4桁コード方式で表す。 J級 F級、G級 抵抗値許容差 抵抗値 1L0 1L00 01 (1005) 03 (1608) 10 (2012) 18 (3216) 25 (3225) 50 (5025) 100 (6432) U : 5 ∼ 10mΩ V : 1 ∼ 4mΩ 品名 サイズ(mm) 包装仕様記号 特殊品番 公称抵抗値2 5
H
Z
P
M
P
R
V
2
L
0
F ( ±1% ) G ( ±2% ) J ( ±5% ) 許容差J
包装仕様 記号 品名 紙テープ (4mm ピッチ) EZP PMR18 5,000 紙テープ (4mm ピッチ) EZP PMR10 5,000 紙テープ (4mm ピッチ) EZP PMR03 5,000 エンボステープ (2mm ピッチ) ZZP PMR01 10,000 エンボステープ (4mm ピッチ) HZP PMR25 2,000 エンボステープ (4mm ピッチ) HZP PMR50 2,000 エンボステープ (4mm ピッチ) HZP PMR100 2,000 基本発注 数量(pcs) 1mΩ 2L0 2L00 2mΩ 3L0 3L00 3mΩ 4L0 4L00 4mΩ 5L0 5L00 5mΩ 6L0 6L00 6mΩ 7L0 7L00 7mΩ 8L0 8L00 8mΩ 9L0 9L00 9mΩ 10L 10L0 10mΩ2/4
Data Sheet
PMR シリーズ
www.rohm.com
○c 2015 ROHM Co., Ltd. All rights reserved.
2015.10 - Rev.G
外形寸法図 及び 標印表示
(表面) (表面) n PMR01 / 03 (標印なし) PMR10 / 18 n PMR25 / 50 / 100 (裏面) (裏面) b a t w L c 2L00 品名 (mm) L W t a c 標印 (単位 : mm) PMR25 3225 3.2±0.2 2.5±0.2 0.52∼0.32∗±0.15 0.5±0.2 有り PMR50 5025 5.0±0.2 2.5±0.2 0.52∼0.32∗±0.15 0.5±0.2 1.95±0.2 有り PMR100 6432 6.4±0.25 3.2±0.25 0.52∼0.32∗±0.15 0.5±0.25 2.65±0.25 有り 1.95±0.2 b PMR01 1005 1.0±0.05 0.5±0.05 0.25±0.1 − 0.3±0.1 − 無し PMR03 1608 1.6±0.15 0.8±0.15 0.25±0.1 − 0.35±0.15 − 無し PMR10 2012 2.0±0.15 1.2±0.15 0.42∼0.28∗±0.15 − 0.75∼0.35∗±0.25 − 有り PMR18 3216 3.2±0.15 1.6±0.15 0.42∼0.28∗±0.15 − 1.2∼0.5∗±0.25 − 有り 1.85∼0.9∗±0.2 2.3∼1.1∗±0.25 1.0∼0.8∗±0.2 ∗ : 抵抗値により異なります。詳しくはローム担当営業までお問合せ下さい。ランドパターン設計例
B D A ランド C A PMR01 PMR50 PMR100 0.5 1.8 1.2 (1mΩ) 2.4 (2,3,4,6mΩ) 3.0 (5,7,8,9,10mΩ) 6.8 (1mΩ) 7.6 (2∼10mΩ) 3.4 (1mΩ) 3.8 (2∼10mΩ) 2.8 (1mΩ) 2.6 (2,3,4,6mΩ) 2.3 (5,7,8,9,10mΩ) B 1.8 6.0 C 0.5 2.8 D 0.65 PMR03 0.5 2.5 0.9 1.0 PMR10 0.8 3.4 1.3 1.3 PMR18 1.0 4.0 1.8 1.5 PMR25 1.0 4.0 2.8 1.5 2.1 (単位 : mm) 寸法 品名 <標印方法> 算用数字3 桁あるいは 4 桁で表記し、 m単位の小数点に「L」を使用します。 例) 4 桁・・・2m=2L00 10m=10L0Data Sheet
PMR シリーズ
負荷軽減曲線
周囲温度が70°Cを超える場合は、図の電力軽減曲線に従う。 PMR01 / 03 / 10 / 18 / 25 / 50 / 100 0 20 40 60 80 100 −55 0 70 100 155 周囲温度 (°C) 定格電力比 (% )特性
(PMR01~100) 特性項目 規格値 試験方法 抵抗値 温度による抵抗値変化 はんだ付け性 高温高湿(定常) 70℃での耐久性 耐久性 温度急変 耐プリント板曲げ性 耐溶剤性 はんだ耐熱性 過負荷 ± (2.0%+0.0005Ω) ± (1.0%+0.0005Ω) ± (3.0%+0.0005Ω) P.1 参照 P.1 参照 20°C 測定方法 : 4端子を裏面電極に当て 測定する。 (裏面電極) 外観に著しい異常がないこと。 端子部の表面の95%以上が 新しいはんだで覆われること、 およびはんだ喰われのないこと。 抵抗値がOPENにならないこと。 準拠規格 : IEC60115−8 JISC 5201−8 試験条件 : +20 / −55 / +20 / +125°C はんだ付け条件 : 260±5°C 浸漬時間 : 10±1s 40°C, 93%(相対湿度) 試験時間 : 1,000h ∼ 1,048h ± (3.0%+0.0005Ω) ± (3.0%+0.0005Ω) ± (0.5%+0.0005Ω) ± (1.0%+0.0005Ω) 70°C 定格電力 1.5h : ON − 0.5h : OFF 試験時間 : 1,000h ∼ 1,048h 155°C 試験時間 : 1,000h ∼ 1,048h 23±5°C, 静止浸漬, 5±0.5min 溶剤: 2−プロパノール − 試験温度: −55°C ∼+125°C 5cycle ロジン・エタノール : 25% (重量) はんだ付け条件: 235±5°C 浸漬時間 : 2.0±0.5s 定格電力 ×2.5, 2s 端子○www.rohm.com c 2015 ROHM Co., Ltd. All rights reserved.
4/4
2015.10 - Rev.G
Data Sheet
PMR シリーズ
テーピング寸法図
紙テープ仕様 エンボステープ仕様 A0 P1 P0 P2 B 0 F W T2 E φD0 P0 P2 P1 E F W T2 φD0 A0 B0 厚紙台紙 (下側紙テープ) チップ抵抗器 打抜き角穴 熱圧着カバー・テープ (単位 : mm) 1.95 +0.1−0.05 3.5 +0.15−0.05 W 品名 F E A0 B0 0.95±0.1 1.75±0.1 8.0±0.3 PMR03 3.5±0.05 1.75±0.1 1.45 +0.2−0.1 2.3 +0.2−0.1 8.0±0.3 PMR10 3.5±0.05 1.75±0.1 8.0±0.3 PMR18 3.5±0.05 1.75±0.1 φ1.5+0.10 2.0±0.05 Max 1.1 D0 品名 P0 P1 P2 T2 4.0±0.1 φ1.5+0.10 4.0±0.1 4.0±0.1 2.0±0.05 Max 1.1 φ1.5+0.10 4.0±0.1 4.0±0.1 2.0±0.05 Max 1.1 4.0±0.1 3.0±0.1 3.5±0.1 3.5±0.2 6.7±0.2 (単位 : mm) W 品名 F E A0 B0 8.0±0.3 PMR25 3.5±0.05 1.75±0.1 2.9±0.2 5.3±0.2 12.0±0.3 PMR50 5.5±0.05 1.75±0.1 12.0±0.3 PMR100 5.5±0.05 1.75±0.1 φ1.5+0.10 φ1.5+0.10 2.0±0.05 2.0±0.05 Max 1.1 Max 1.1 D0 品名 P0 P1 P2 T2 4.0±0.1 4.0±0.1 4.0±0.1 φ1.5+0.10 4.0±0.1 4.0±0.1 2.0±0.05 Max 1.1 4.0±0.1 φ1.5+0.10 PMR03 PMR10 PMR18 PMR25 PMR50 PMR100 0.7±0.1 1.2±0.1 8.0±0.3 PMR01 3.5±0.05 1.75±0.1 2.0±0.05 Max 1.1 4.0±0.1 2.0±0.05 PMR01リール外形寸法図
A 品名 B C D (単位 : mm) φ13±0.2 PMR01 PMR03 PMR100 9 +1.0 0 13 +1.0 0 PMR18 PMR25 PMR50 PMR10 φ180 −0 1.5 φ60+ 1.0 0 0 2 0 4 0 6 0 8 0 2 0 4 0 6 0 8 C A B D ラベル EIAJ ET-7200Bに準拠 ラベル A B D C EIAJ ET-7200B (RRV)に準拠Datasheet
