TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

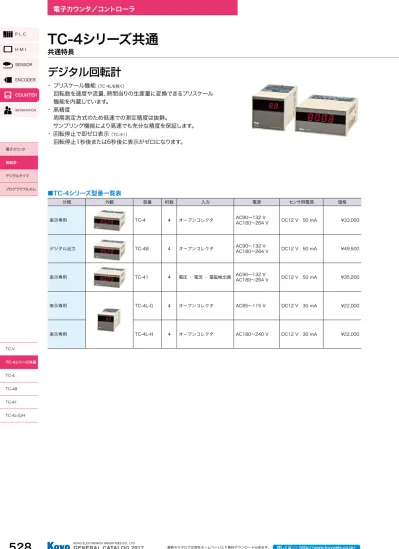

■TC-4シリーズ型番一覧表

分類 外観 型番 桁数 入力 電源 センサ用電源 価格

表示専用 TC-4 4 オープンコレクタ AC90〜132 V _{AC180〜264 V} DC12 V　50 mA ¥33,000

デジタル出力 TC-4B 4 オープンコレクタ AC90〜132 V _{AC180〜264 V} DC12 V　50 mA ¥49,500

表示専用 TC-41 4 電圧 ・ 電流 ・ 電磁検出器 AC90〜132 V _{AC180〜264 V} DC12 V　50 mA ¥35,200

表示専用 TC-4L-G 4 オープンコレクタ AC85〜115 V DC12 V　30 mA ¥22,000 表示専用 TC-4L-H 4 オープンコレクタ AC180〜240 V DC12 V　30 mA ¥22,000

TC-4シリーズ共通

共通特長

デジタル回転計

・ プリスケール機能

（TC-4Lを除く）

　 回転数を速度や流量、時間当りの生産量に変換できるプリスケール

機能を内蔵しています。

・ 高精度

　 周期測定方式のため低速での測定精度は抜群。

サンプリング機能により高速でも充分な精度を保証します。

・ 回転停止で即ゼロ表示

（TC-41）

　回転停止1秒後または6秒後に表示がゼロになります。

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4シリーズ共通

共通仕様

■計測例

各モード（8モード）における計測例

回転数

モード1

速度

モード1

TC-4シリーズ全対応

モード1は回転数の表示。

回転検出器の信号を加えると回転数（rpm）を表示します。

モード1でプリスケールを行うと速度表示になります。

回転数×2 πr = 速度（r=ローラーの半径 : m）

通過速度

モード2

TC-4,4B対応

検出器の間隔が1 m以外のときや秒速表示にしたいときはプ

リスケールでOK。

周期

モード3

TC-4,4B対応

くり返し周期や通過時間の測定ができます。

周期測定：10 ms〜140 s

通過時間 : 無制限

時間差

モード4

TC-4,4B対応

検出器AからBに行くまでの移動時間や動作の開始から終了

までの応答度を測定します。

測定範囲：10 ms〜140 s

動作時間

モード5

TC-4,4B対応

プレス機の加圧時間、バルブの開いている時間など、動作が行

われている時間を表示します。

測定範囲：10 ms〜140 s

測長

モード6

TC-4,4B対応

物体検出用光電センサがONしている間のロータリエンコー

ダのパルスを計数し、物体通過後、物体の長さとして表示しま

す。

プリスケール機能により任意のパルス数のロータリエンコー

ダが使用できます。

回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm INA INB 間隔 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm INA INB 間隔 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ cm 間隔 回転数 速度 モータ rpm m／分 INA INA 検出器 m／分 INB INA 1 m 秒 INA 周期 通過時間 ロータリ エンコーダ パーツフィーダ 秒 INA INB A B 秒 INA プレス ギュー cm INA INB 長さ ロータリエンコーダ 長さ 間隔

530

電子カウンタ 回転計 デジタルタイマ プログラマブルカム

電子カウンタ／コントローラ

SENSOR ENCODER COUNTER INFORMATION H M I P L C 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4シリーズ共通

共通仕様

■機能説明

プリスケール機能

測定したデータにあらかじめ設定しておいた4桁の数値を掛算する機

能で、表示器および出力端子には演算した結果が表示または出力され

ます。

掛算する値はケース裏面に設けられた5つの小型ロータリスイッチによ

り設定します。

設定できる数値はM×10

-n

_{で表現され、Mは4桁の整数、nは0〜9}

の任意数値であり、設定できる最大数値はM=9999、n=0のときで

9999となり、最小数値はM=0001、n=9のとき1×10

-9

_{になります。}

なお、この機能はTC-4Lにはありません。

小数点切替機能

表示される4桁の数値の任意の位置に小数点を点灯させることができ

ます。

表示データは小数点の位置に合わせて常に正しいデータが表示される

ので位取を気にする必要はありません。

小数点点灯位置の設定はケース裏面にあるディップスイッチにより行い

ます。

　

サンプリング機能

（モード1のときのみ有効）

TCシリーズ回転計の測定原理は周期測定方式で、被測定軸が1回転す

るのに要する時間を計測し、これにより毎分当りの回転数を算出してい

ます。

この測定方法では軸の回転数が高速になると1周に要する時間が短く

なり、測定精度が悪くなります。そこでTCシリーズでは、1回転ごとに

測定する正規の周期測定のほかに、10回転または100回転に要する

時間より回転数を算出し、高速回転での測定精度の悪化を防いでいま

す。この機能をサンプリング機能と言い、ディップスイッチ（小型の切

替スイッチ）によりサンプリング回数の設定を行います。1回、10回、

100回のいずれかが設定できます（ただしTC-4Lは1回）。

エラーコード表示機能

計測データが有効な範囲を超えた場合や、プリスケール値が規定の範

囲を超えて設定された場合にエラーコードが表示されます。

■共通エラー

エラーコード エラーの名称 エラーの内容 オーバーフローエラー 表示すべきデータが表示範囲を越えている。 アンダーフローエラー プリスケールや小数点設定により表示すべきデータの位が表示範囲より下位になる。 プリスケール設定エラー プリスケール設定値の整数部設定が零である。 入力周波数オーバー モード1における入力周波数が10 kHzを超えている。 注：E01、E02、E04のエラー表示は計測値が正常範囲に入ると自動復帰します。 5 4 32 1 0 9 867 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 X10-n X1000 X100 X10 X1 M プリスケール値5555の例 ・サンプリング回数1に設定 1周期の時間で設定 ・サンプリング回数10に設定 ・サンプリング回数100に設定 10周期の時間で測定 100周期の時間で測定 10 9 8 7 6 4 5 3 2 1 0 0 100 小数点なし 小数点1桁目 小数点2桁目 小数点3桁目 ディップスイッチ ロータリスイッチ 5 4 32 1 0 9 867 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 X10-n X1000 X100 X10 X1 M プリスケール値5555の例 ・サンプリング回数1に設定 1周期の時間で設定 ・サンプリング回数10に設定 ・サンプリング回数100に設定 10周期の時間で測定 100周期の時間で測定 10 9 8 7 6 4 5 3 2 1 0 0 100 小数点なし 小数点1桁目 小数点2桁目 小数点3桁目 ディップスイッチ ロータリスイッチ 5 4 32 1 0 9 867 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 X10-n X1000 X100 X10 X1 M プリスケール値5555の例 ・サンプリング回数1に設定 1周期の時間で設定 ・サンプリング回数10に設定 ・サンプリング回数100に設定 10周期の時間で測定 100周期の時間で測定 10 9 8 7 6 4 5 3 2 1 0 0 100 小数点なし 小数点1桁目 小数点2桁目 小数点3桁目 ディップスイッチ ロータリスイッチ 5 4 32 1 0 9 867 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 32 1 0 9 84567 X10-n X1000 X100 X10 X1 M プリスケール値5555の例 ・サンプリング回数1に設定 1周期の時間で設定 ・サンプリング回数10に設定 ・サンプリング回数100に設定 10周期の時間で測定 100周期の時間で測定 10 9 8 7 6 4 5 3 2 1 0 0 100 小数点なし 小数点1桁目 小数点2桁目 小数点3桁目 ロータリスイッチ

531

電子カウンタ 回転計 デジタルタイマ プログラマブルカム

電子カウンタ／コントローラ

SENSOR ENCODER COUNTER INFORMATION H M I P L C

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

カタログに記載されている内容はカタログ発行時の仕様、価格になっております。 最新情報は担当営業（またはホームページ）までお問い合わせください。http://www.koyoele.co.jp/ TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4シリーズ共通

共通仕様

■動作モードの説明

モード 1　回転数（rpm）の測定

※TC-41を除く（個別仕様をご参照ください）。 ※TC-4LにはIN Bはありません。

・ IN Aの入力周期（T）の逆数（1/T）を60倍し回転数（rpm）として表

示します。

・ IN Bは禁止入力となり、ONのとき内部の計測動作は禁止され、表

示データは以前の状態を保持し続けます。

モード 2　通過速度（m/分）の測定

・ IN AのONからIN BのONまでの時間（T）の逆数を60倍し、A･B2

点間の通過速度として表示します。

・ IN A用センサとIN B用センサの間隔が1 mのとき単位はm/分とな

ります。

モード 3　周期（計測範囲10 ms〜140 s）

・ IN Aの入力周期（T）を計測し、そのまま表示します。

ただし計測できる周期は10 ms〜140 sの範囲内であり、計測は1

回おきに行われます。

・ IN Bは禁止入力となり、ONの間内部の計測動作は禁止され、表示

データは以前の状態を保持し続けます。

計測中にIN BがONするとその計測動作は中止されます。

モード 4　時間差（計測範囲10 ms〜140 s）

・ IN AのONからIN BのONまでの時間（T）を測り、そのまま表示しま

す。

計数可能な時間は10 ms〜140 sの範囲内です。

　

モード 5　動作時間（計測範囲10 ms〜140 s）

・ IN AがONしている時間（T）を測定し表示します。計測可能な時間

は10 ms〜140 sの範囲内です。

・ IN Bは禁止入力となり、ONの間内部の計測動作は禁止され、表示

データは以前の状態を保持します。

・ 計測中にIN BがONするとその計測動作は中止されます。

モード 6　測長（長さの測定）　

※IN A応答度：10kHz

・IN BがONしている間にIN Aに入力されるパルスの数を計数し、IN

BがOFFしたとき計数したパルス数を表示します。

・リセット入力ONにより表示値はゼロ復帰します。

モード 7　間隔（間隔の測定）

　※IN A応答度：10 kHz

・IN BがONした時点よりIN Aに入力されるパルスの数を計数し、IN

Bが次にONした時点までのIN Aの入力パルス数を表示します。

・リセット入力ONにより表示値はゼロ復帰します。

モード 8　プリスケールカウンタ（パルスの積算表示）

※IN A応答度：1 kHz

・IN Aに加えられるパルスを計数するとともに計数値を表示します。

・IN BはIN Aに対する禁止入力であり、IN BがONの間はIN Aの入

力を無視します。

・リセット入力ONにより計数値はゼロ復帰します。

前回計測値 表示 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 60 rpm T2 T3 1 T1 1 T1 1 T2 T31 1 T2 T31 1 T3 60 rpm 60 rpm 60 rpmを保持 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 IN A IN B リセット 入力禁止 表示 0 1 2 3 4 5 6 7 8 9 1011 0 1 2 3 4 5 6 7 8 9 IN A IN B リセット この間計数 （20ms以上のこと） この間計数 （20ms以上のこと） 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 前回計測値 表示 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 60 rpm T2 T3 1 T1 1 T1 1 T2 T31 1 T2 T31 1 T3 60 rpm 60 rpm 60 rpmを保持 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 表示 0 1 2 3 4 5 6 7 8 9 1011 0 1 2 3 4 5 6 7 8 9 IN A IN B リセット この間計数 （20ms以上のこと） この間計数 （20ms以上のこと） 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 前回計測値 表示 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 60 rpm T2 T3 1 T1 1 T1 1 T2 T31 1 T2 T31 1 T3 60 rpm 60 rpm 60 rpmを保持 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 T 1 ms Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 前回計測値 表示 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 60 rpm T2 T3 1 T1 1 T1 1 T2 T31 1 T2 T31 1 T3 60 rpm 60 rpm 60 rpmを保持 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 IN A IN B T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 測定します。 回転停止後6秒間は前回計測値を表示します。 1 T1 T21 T31 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 IN A IN B リセット 入力禁止 表示 0 1 2 3 4 5 6 7 8 9 1011 0 1 2 3 4 5 6 7 8 9 IN A IN B リセット この間計数 （20ms以上のこと） この間計数 （20ms以上のこと） 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 T2 T3 1 T1 T21 T31 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 IN A IN B リセット 入力禁止 表示 0 1 2 3 4 5 6 7 8 9 1011 0 1 2 3 4 5 6 7 8 9 IN A IN B リセット この間計数 （20ms以上のこと） この間計数 （20ms以上のこと） 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 前回計測値 表示 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 60 rpm T2 T3 1 T1 1 T1 1 T2 T31 1 T2 T31 1 T3 60 rpm 60 rpm 60 rpmを保持 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 IN A IN B リセット 入力禁止 表示 0 1 2 3 4 5 6 7 8 9 1011 0 1 2 3 4 5 6 7 8 9 IN A IN B リセット この間計数 （20ms以上のこと） この間計数 （20ms以上のこと） 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8 前回計測値 表示 IN A IN B T1 計測範囲は、入力1 P/R、サンプリング=1、プリスケール=1のとき10∼9999 rpm 上記は周期（T）が300 ms以上ある場合であり、300 ms以下のときは1周期以上間をおいて 測定します。 回転停止後6秒間は前回計測値を表示します。 60 rpm T2 T3 1 T1 1 T1 1 T2 T31 1 T2 T31 1 T3 60 rpm 60 rpm 60 rpmを保持 IN A IN B T1 休止時間Ta 30 ms Ta T2 前回計測値 T1 T2 表示 前回計測値 表示 IN A IN B T1 計測範囲Tは10 ms∼6秒の間にあること。次の計測開始までに30 msの休止時間Taを必要とします。 60 m/分 Ta T2 Ta T3 60 m/分 60 m/分 前回計測値 T1 T2 T3 T3を保持 T4 表示 IN A IN B T1 次の計測開始までに30 msの休止時間Taを必要とします。 Ta T2 Ta T3 T4 IN A IN B リセット 入力禁止 表示 0 1 2 3 4 5 6 7 8 9 1011 0 1 2 3 4 5 6 7 8 9 IN A IN B リセット この間計数 （20ms以上のこと） この間計数 （20ms以上のこと） 前回計数値 計数値11 計数値9 ゼロ表示 表示 1 2 3 4 5  6 7 8 9 1011 1 2 3 4 5  6 7 8 9 1 2 3 4 5  6 7 8 IN A IN B リセット T この間計数 Ta この間計数 _{T 1 ms} Ta 20 ms 前回計数値 計数値11 計数値8 ゼロ 表示 IN A IN B T1 休止時間Ta 30 ms Ta T2 T3 前回計測値 T1 T2 T3 表示 1 2 3 4 5 6 7 8 9 1011 1 2 3 4 5 6 7 8

532

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4シリーズ共通

使用例

■端子の接続例

近接センサの場合

接続可能な入力用近接センサの種類は、APSシリーズの出力記号にN

またはE,Zが付く機種です。

例：APS3-16F-E

ロータリエンコーダの場合

■使用例

使用例：2点間の移動速度の測定

下図に示すように1メートル間隔で設置されたセンサの下を通過する

物体の移動速度を検出し、1分間当りの移動速度（m/分）で表示させ

る。

《設計1》 機種の選定

速度表示を行わせるのでTC-4を表示させる。

《設計2》 入力センサ

INAおよびINB用に光電センサを使用する。

《設計3》 ディップスイッチの設定

TC-4の裏面にある8連のディップスイッチを設定する。

《設計4》 プリスケールの設定

×1とする。（製品出荷時に×1にしてあります）

《設計5》 接続

AC100 V AC200 V 11 10 9 8 7 6 5 4 3 2 1 ＋12 V ＋12 V ＋12 V OUT OUT 0V 0V IN A IN B R 0 V リセット１ 茶（赤） 茶（赤） 黒（白） 黒（白） 青（黒） 青（黒） 5 4 3 2 1 ＋12 V OUT 0V IN A IN B R 0 V 赤 緑 黒 シールド TRD-J□-S TRD-J□-RZ 近接センサ 近接センサ IN A用 IN B用 ＋12 V AC100 V AC200 V 11 10 9 8 7 6 5 4 3 2 1 ＋12 V ＋12 V ＋12 V OUT OUT 0V 0V IN A IN B R 0 V リセット１ 茶（赤） 茶（赤） 黒（白） 黒（白） 青（黒） 青（黒） 5 4 3 2 1 ＋12 V OUT 0V IN A IN B R 0 V 赤 緑 黒 シールド TRD-J□-S TRD-J□-RZ 近接センサ 近接センサ IN A用 IN B用 ＋12 V AC100 V 11 10 9 8 7 6 5 4 3 2 1 ＋12 V IN A IN B R 0 V リセット IN A用 _{（表示をリセットする）} 光電センサ 光電センサ IN B用 センサ 1m m／分 INB INA TC-4 X10-n X1000 X100 X10 X1 0 0 0 0 1 5 4 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 AC100 V 11 10 9 8 7 6 5 4 3 2 1 ＋12 V IN A IN B R 0 V リセット IN A用 _{（表示をリセットする）} 光電センサ 光電センサ IN B用 センサ 1m m／分 INB INA TC-4 X10-n X1000 X100 X10 X1 0 0 0 0 1 5 4 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 AC100 V 11 10 9 8 7 6 5 4 3 2 1 ＋12 V IN A IN B R 0 V リセット IN A用 _{（表示をリセットする）} 光電センサ 光電センサ IN B用 センサ 1m m／分 INB INA TC-4 X10-n X1000 X100 X10 X1 0 0 0 0 1 5 4 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 スイッチ 目的 設計条件 設定 1 入力周波数 高速入力 OFF 2 小数点 小数点以下1桁とする（000.0） ON 3 OFF 4 動作モード モード2 ON 5 OFF 6 OFF 7 サンプリング数 1とする OFF 8 OFF

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4シリーズ共通

534

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4

特長

表示専用タイプ回転計

・ マルチ機能の表示専用高性能機種です。

・ 文字高さ14.2 mmの大型赤色発光のLED数字表示器により明るく

見やすい表示を行います。

・ 8つの動作モードを持ち、回転数、速度、周期、時間差、時間幅、長さ、

間隔、積算の計測が可能です。

・ プリスケール機能、サンプリング機能、小数点切替機能を持っています。

・ 表示周期： 入力パルスの周期が0.4秒以内のとき表示データは

0.4秒ごとに変化します。

■電気仕様

項目 仕様 定格電圧範囲 AC90〜132 V／180〜264 V 定格周波数 50／60 Hz 消費電力 14 VA 耐電圧 AC2000 V _{1分間（電源と外部端子間）} 絶縁抵抗 20 MΩ以上 _{DC500 V（電源と外部端子間）}

■環境仕様

項目 仕様 使用周囲温度 −10〜＋50℃ 保存温度 −25〜＋70℃（氷結なきこと） 使用／保存周囲湿度 35〜90％ RH（結露なきこと） 耐振動 耐久：変位振幅0.5 mm　振動数10〜55 Hz　3軸方向_{誤作動：変位振幅0.35 mm　振動数10〜55 Hz　3軸方向} 耐衝撃 耐久：490 m/s_{誤作動：98 m/s}2　11 ms　3軸方向2_{11 ms　3軸方向} 耐ノイズ性 1 kV　1 μs　電源端子間

■機能/性能仕様

項目 仕様 計数方式 周期測定方式 機能 表示のみ 表示器 赤色7セグメントLED　4桁　文字高14.2 mm 基本測定範囲 10〜9999 rpm、10 ms〜140 s、_{1〜9999カウント} 測定精度 ±1degit（モード1）／±0.1 ms（モード2〜5） 測定項目 8モード※ プリスケール機能 M×10_{1≦M≦9999、0≦ｎ≦9（M、ｎは整数）}-n＝10-9〜9999 サンプリング機能 1回、10回、100回（モード１のみ有効） 接続方式 裏面ネジ端子台 センサ用電源 DC12 V　50 mA 電源リセット 電源遮断時間0.5秒／リセット時間0.6秒 外形寸法（mm） 96 W×48 H×105 D 質量 約450 g 付属品 取付金具、単位ラベル、防塵カバー 価格 ￥33,000 ※8モード モード1 回転数 rpm モード2 通過速度 m/分 モード3 周期 秒 モード4 時間差 秒 モード5 動作時間 秒 モード6 測長 モード7 間隔 モード8 プリスケールカウンタ

■入力仕様

名称 仕様 応答度 入力抵抗 入力電圧 ON電圧 OFF電圧 計数入力 10 kHz 10 Hz 切替 1 kΩ 0〜4 V 10〜30 V リセット入力※ _{30 ms} ※モード 1 〜 5 では表示のリセットはできません。

入力信号パルス幅

入力回路の構成

0 V 12 mA MAX. +12 V 各入力 INA･INB･リセット 各入力端子を0 V端子 に短絡したときが 入力ONとなる 内部回路 入力 信号 1 kΩ INA・INB低速 INA・INB高速 H L H L 50 ms以上 50 ms以上 50 μs以上 50 μs以上

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4

各部名称と機能

■背面パネルの説明

接続端子と設定用スイッチ群はケース裏面パネルに集中して設けられ

ます。

■プリスケールの設定

プリスケール機能は得られた計測値に一定の定数を掛けた値を表示さ

せる際に使用する機能です。

計測値×プリスケール値=表示値

プリスケール値は最小1×10

−9

_{より最大9999×10}

−0

_{=9999までの間}

の任意の4桁数値を設定できます。

[注意]

・ 指数（10

−n

_{）の設定範囲は0〜9までです。}

・ プリスケール機能を使用しない場合、プリスケールの設定は下記の

ように1×10

−0

_{=1にしてください。}

■裏面ディップスイッチの設定

スイッチ 1　入力周波数切替

スイッチ 2・3　小数点切替

スイッチ 4・5・6　動作モード切替

スイッチ 7・8　サンプリング数切替

5 4 3_{2 1} 0 9 87 6 ₄5 3_{2 1} 0 9 87 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 X10-n X1000 X100 X10 X1 ドライバでまわすロータリスイッチ 5 4 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 0 0 0 0 1 プリスケール を使用しない ときの設定 5 4 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 X10-n X1000 X100 X10 X1 ドライバでまわすロータリスイッチ 5 4 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 0 0 0 0 1 プリスケール を使用しない ときの設定 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF

ON/位置 IN A、 IN B共に10 Hz （低速） OFF/位置 IN A、 IN B共に10 kHz （高速）

スイッチ 2 OFF ON OFF ON 3 OFF OFF ON ON スイッチ 1回 10回 100回 7 OFF ON OFF ON 8 OFF OFF ON ON 1 2 3 4 5 6 7 8 9 10 11 プリスケール ディップスイッチ（8連） ロータリスイッチ 端子台 12345678

裏面

スイッチ モード1 モード2 モード3 モード4 モード5 モード6 モード7 モード8 4 OFF ON OFF ON OFF ON OFF ON 5 OFF OFF ON ON OFF OFF ON ON 6 OFF OFF OFF OFF ON ON ON ON

536

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4

接続

■端子台の接続

1 2 3 4 5 6 7 8 9 10 11 ＋12 V IN A IN B R 0 V AC200 V AC100 V 端子番号 記号 説明 1 ＋12 V センサ供給用DC電源出力 2 IN A 入力 3 IN B 入力 4 R _{（モード6、7、8で表示リセット）}リセット入力 5 0 V 入力およびセンサ電源のコモン 6 空き （接続なし） 7 空き （接続なし） 8 空き （接続なし） 9 AC200 V 電源入力 10 AC100 V 11 AC0 V

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4

外形寸法図

■外形寸法図　

（単位：mm）

96 48 1∼5取付パネル厚さ ※1 TC-4Bのみ マルチコネクタ （TC-4Bのみ付属） ※1 92＋0.8₀ 45 ＋0.6  0 4.47 7.62 7.62 6.3 7 1.3 12.5 埋込取付穴加工寸法 端子台詳細寸法 ただし防塵カバー(付属)をご使用のときは47 94としてください。 99 6 104 114 固定金具 （付属）

538

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4B

特長

デジタル出力付き回転計

・ TC-4を基本形とし、デジタル出力（BCDコード）機能を付加した機種で

す。

・ デジタル出力を除く他の機能はすべてTC-4と同じです。

・ 表示周期： 表示データとBCD出力は同じものですが、入力周期が0.4秒

以下のときは表示データより早く出力されます。

■電気仕様

項目 仕様 定格電圧範囲 AC90〜132 V／180〜264 V 定格周波数 50／60 Hz 消費電力 14 VA 耐電圧 AC2000 V _{1分間（電源と外部端子間）} 絶縁抵抗 20 MΩ以上 _{DC500 V（電源と外部端子間）}

■環境仕様

項目 仕様 使用周囲温度 −10〜＋50℃ 保存温度 −25〜＋70℃（氷結なきこと） 使用／保存周囲湿度 35〜90％ RH（結露なきこと） 耐振動 耐久：変位振幅0.5 mm　振動数10〜55 Hz　3軸方向_{誤作動：変位振幅0.35 mm　振動数10〜55 Hz　3軸方向} 耐衝撃 耐久：490 m/s_{誤作動：98 m/s}2　11 ms　3軸方向2_{11 ms　3軸方向} 耐ノイズ性 1 kV　1 μs　電源端子間

入力信号パルス幅

入力回路の構成

0 V 12 mA MAX. +12 V 各入力 INA･INB･リセット・ホールド 各入力端子を0 V端子 に短絡したときが 入力ONとなる 内部回路 入力 信号 1 kΩ INA・INB低速 INA・INB高速 H L H L 50 ms以上 50 ms以上 50 μs以上 50 μs以上

■機能/性能仕様

項目 仕様 計数方式 周期測定方式 機能 デジタル出力（BCD出力4桁） 表示器 赤色7セグメントLED　4桁　文字高14.2 mm 基本測定範囲 0〜9999 rpm、10 ms〜140 s、1〜9999カウ_ント 測定精度 ±1degit（モード1）／±0.1 ms（モード2〜5） 測定項目 8モード※ プリスケール機能 M×10_{1≦M≦9999、0≦ｎ≦9（M、ｎは整数）}-n＝10-9〜9999 サンプリング機能 1回、10回、100回（モード１のみ有効） 接続方式 裏面ネジ端子台 センサ用電源 DC12 V　50 mA 電源リセット 電源遮断時間0.5秒／リセット時間0.5秒 外形寸法（mm） 96 W×48 H×110 D 質量 約450 g 付属品 取付金具、カードエッジコネクタ、単位ラベル 価格 ￥49,500 ※8モード モード1 回転数 rpm モード2 通過速度 m/分 モード3 周期 秒 モード4 時間差 秒 モード5 動作時間 秒 モード6 測長 モード7 間隔 モード8 プリスケールカウンタ

■入力仕様

名称 仕様 応答度 入力抵抗 入力電圧 ON電圧 OFF電圧 計数入力 10 kHz 10 Hz 切替 _{1 kΩ 0〜4 V 10〜30 V} リセット入力 30 ms ホールド入力

■出力仕様

回路構成 オープンコレクタ 動作 データ"1"のときON 使用電圧 24 V以下 使用電流 30 mA以下 残り電圧 2 V以下 30 ms以下 5∼15 ms OFF ON ON ON OFF OFF IN A 内部演算 BCD出力 BUSY出力 HOLD入力 1、2、3、・・・・・9 30 mA MAX. 耐圧30 V 11（12）

BCD出力とBUSY、HOLDのタイミング（モード1の例）

BCD出力とBUSY出力の構成

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4B

各部名称と機能

■背面パネルの説明

接続端子と設定用スイッチ群はケース裏面パネルに集中して設けられ

ます。

■プリスケールの設定

プリスケール機能は得られた計測値に一定の定数を掛けた値を表示さ

せる際に使用する機能です。

計測値×プリスケール値=表示値

プリスケール値は最小1×10

−9

_{より最大9999×10}

−0

_{=9999までの間}

の任意の4桁数値を設定できます。

[注意]

・ 指数（10

−n

_{）の設定範囲は0〜9までです。}

・ プリスケール機能を使用しない場合、プリスケールの設定は下記の

ように1×10

−0

_{=1にしてください。}

■裏面ディップスイッチの設定

スイッチ 1　入力周波数切替

スイッチ 2・3　小数点切替

スイッチ 4・5・6　動作モード切替

スイッチ 7・8　サンプリング数切替

5 4 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 X10-n X1000 X100 X10 X1 ドライバでまわすロータリスイッチ 5 4 3_{2 1} 0 9 87 6 ₄5 3_{2 1} 0 9 87 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 0 0 0 0 1 プリスケール を使用しない ときの設定 5 4 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 X10-n X1000 X100 X10 X1 ドライバでまわすロータリスイッチ 5 4 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 0 0 0 0 1 プリスケール を使用しない ときの設定 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4,5,6 スイッチ7.8 スイッチ2,3 動作モード切替（８モード） 小数点切替 入力周波数切替 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF ON/位置 IN A、IN B共に10 Hz（低速） OFF/位置 IN A、IN B共に10 kHz（高速） スイッチ 2 OFF ON OFF ON 3 OFF OFF ON ON スイッチ 1回 10回 100回 7 OFF ON OFF ON 8 OFF OFF ON ON 1 2 3 4 5 6 7 8 9 10 11

プリスケール

プリント基板（カードエッジ端子） 12345678 ディップスイッチ ロータリスイッチ 端子台

裏面

スイッチ モード1 モード2 モード3 モード4 モード5 モード6 モード7 モード8 4 OFF ON OFF ON OFF ON OFF ON 5 OFF OFF ON ON OFF OFF ON ON 6 OFF OFF OFF OFF ON ON ON ON

540

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4B

接続

■端子台の接続

■カードエッジ端子の接続

TC-4BはBCD信号による10進数4桁分の出力をカードエッジ端子に

出力しています（コネクタは付属）。

OUTコモンの切替

11番と12番端子は内部で接続されています。13番CHと11番を短絡

することにより11番は入力コモン、12番は出力コモンに分離されます。

■ BCD 出力の接続例

カードエッジ端子の11番（入力コモン）と13番（CH）とを接続すること

により入力コモンと出力コモンは分離されます。

2台以上のTC-4BからPLC（プログラマブルコントローラ）等へのBCD

データを取込むとき、それぞれのBCD出力とBUSY出力とを共通にで

きますので、PLCの入力点数が17点で構成できます。ただしこの場合、

すべてのBCD出力とBUSY出力にはダイオードが必要となります。

1 2 3 4 5 6 7 8 9 10 11 ＋12 V IN A IN B R 0 V AC200 V AC100 V 端子番号 記号 説明 1 ＋12 V センサ供給用DC電源出力 2 IN A 入力 3 IN B 入力 4 R _{（モード6、7、8で表示リセット）}リセット入力 5 0 V 入力およびセンサ電源のコモン 6 空き （接続なし） 7 空き （接続なし） 8 空き （接続なし） 9 AC200 V 電源入力 10 AC100 V 11 AC0 V TC-4B 1 PLC（例：SU-6B） TC-4B 2 １桁目１ ４桁目８ BUSY O・C O・C 2 2 ∼ 0 V CH 11 13 １桁目１ ４桁目８ BUSY ∼ 0 V CH 11 13 1A 1A 1B 1B 4D 4D 入力 出力 BCD入力 BUSY入力 １選択 ２選択 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1C 1A 1D 1B 2C 2A 2D 2B 3C 3A 3D 3B 4C 4A 4D 4B BUSY BUSY HOLD HOLD 0 V 0 V O・C O・C CH CH 1 2 3 4 5 6 7 8 9 10 11 12 13 14 B A 端子銘板の記号 1 4 上側 B 下側 A 桁・他 2 8 1 4 2 8 1 4 2 8 1 4 2 8 BUSY BUSY HOLD HOLD 0 V 0 V O・C O・C CH CH 空 空 コモン 信号の意味 注：カードエッジ端子の11番と端子台の5番端子とは内部で接続されています。 1桁目 2桁目 3桁目 4桁目 出力 入力 コモンOUT O・C切換 11 12 13 0 V OUTコモン 入力コモン 出力コモン CH 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1C 1A 1D 1B 2C 2A 2D 2B 3C 3A 3D 3B 4C 4A 4D 4B BUSY BUSY HOLD HOLD 0 V 0 V O・C O・C CH CH 1 2 3 4 5 6 7 8 9 10 11 12 13 14 B A 端子銘板の記号 1 4 上側 B 下側 A 桁・他 2 8 1 4 2 8 1 4 2 8 1 4 2 8 BUSY BUSY HOLD HOLD 0 V 0 V O・C O・C CH CH 空 空 コモン 信号の意味 注：カードエッジ端子の11番と端子台の5番端子とは内部で接続されています。 1桁目 2桁目 3桁目 4桁目 出力 入力 コモンOUT O・C切換 11 12 13 0 V OUTコモン 入力コモン 出力コモン CH

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4B

外形寸法図

■外形寸法図　

（単位：mm）

96 48 92＋0.8  0 45 ＋0.6  0 マルチコネクタ （付属） 固定金具 （付属） 99 1∼5取付パネル厚さ 104 114 6 （9.5） 4.47 7.62 7.62 6.3 7 1.3 12.5 埋込取付穴加工寸法 端子台詳細寸法

542

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-41

特長

表示専用・多機能入力タイプ回転計

・ あらゆる機器に対応できる入力回路を備えた回転数表示専用機種です。

・ 回転停止で即ゼロ表示（回転停止後1秒または6秒）するほか、

1秒間の計測値を平均して表示するため被測定機械の回転ムラにより

生じる表示のフラツキが微小です。

・ プリスケール機能、サンプリング機能、小数点切替機能を持っています。

■電気仕様

項目 仕様 定格電圧範囲 AC90〜132 V／180〜264 V 定格周波数 50／60 Hz 消費電力 14 VA 耐電圧 AC2000 V _{1分間（電源と外部端子間）} 絶縁抵抗 20 MΩ以上 _{DC500 V（電源と外部端子間）}

■環境仕様

項目 仕様 使用周囲温度 −10〜＋50℃ 保存温度 −25〜＋70℃（氷結なきこと） 使用／保存周囲湿度 35〜90％ RH（結露なきこと） 耐振動 耐久：変位振幅0.5 mm　振動数10〜55 Hz　3軸方向 _{誤作動：変位振幅0.35 mm　振動数10〜55 Hz　3軸方向} 耐衝撃 耐久：490 m/s_{誤作動：98 m/s}2　11 ms　3軸方向 2_{11 ms　3軸方向} 耐ノイズ性 1 kV 1 μs電源端子間

■機能/性能仕様

項目 仕様 計数方式 周期測定方式 機能 表示のみ、多機能入力 表示器 赤色7セグメントLED　4桁　文字高14.2 mm 基本測定範囲 10〜9999 rpm／60〜9999 rpm切替 測定精度 ±1degit 測定項目 回転数rpm（モード1のみ） プリスケール機能 M×10_{1≦M≦9999、0≦ｎ≦9（M、ｎは整数）}-n＝10-9〜9999 サンプリング機能 1回、10回、100回（モード1のみ有効） 接続方式 裏面ネジ端子台 センサ用電源 DC12 V　50 mA 電源リセット 電源遮断時間0.5秒／リセット時間0.5秒 外形寸法（mm） 96 W×48 H×105 D 質量 約450 g 付属品 取付金具、単位ラベル 価格 ￥35,200 ※ 1秒間の平均値を表示しますので計測値が変化している場合は中間的な値を表示しま す。 電圧入力1、2 電流入力1 12 V +12 V IN1 IN1 0 V 0 V IN1 0 V IN2 0 V 0 V R 12 V 3.3 k 15 k センサ _入力回路 センサ _入力回路 電流入力2 電磁検出器用入力 12 V 12 V 1 k 1 k 10 k センサ 入力回路 リセット入力 IN1・IN2 低速 IN1・IN2 高速 50 ms以上 50 μs以上 50 μs以上 50 ms以上

入力信号パルス幅

入力回路の構成

電圧入力1、2 _{12 V} 電流入力1 +12 V IN1 IN1 0 V 0 V IN1 0 V IN2 0 V 0 V R 12 V 3.3 k 15 k センサ _入力回路 センサ _入力回路 電流入力2 電磁検出器用入力 12 V 12 V 1 k 1 k 10 k センサ 入力回路 リセット入力 IN1・IN2 低速 IN1・IN2 高速 50 ms以上 50 μs以上 50 μs以上 50 ms以上

入力信号パルス幅

入力回路の構成

■入力仕様

名称 仕様 応答度 入力抵抗 入力電圧 ON電圧 OFF電圧 電圧入力1（12〜24 V） 10 Hz 10 kHz 切替 15 kΩ 0〜4 V 6〜30 V 電圧入力2（5 V） 15 kΩ 0〜1.5 V 2.5〜30 V 電流入力1 3.5 kΩ※1 _{0〜4 V 6〜30 V} 電流入力2 1 kΩ※1 _{0〜4 V 6〜30 V} 電磁検出器用入力 10 Hz ※2 10 kHz 切替 10 kΩ 10 Hz時 ：0.3 Vp-p以上 100 Hz時 ：0.3 Vp-p以上 1 kHz時 ：2 Vp-p以上 10 kHz時 ：20 Vp-p以上 リセット入力（オープンコレクタ） 30 ms 1 kΩ※1 _{0〜4 V 10〜30 V} ※1 内部で12 Vにプルアップ ※2 入力周波数が10 Hz以上の場合は、裏面ディップスイッチ1をOFF（10 kHz）にしてください。 IN1とIN2の同時使用はできません。

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-41

各部名称と機能

■背面／側面パネルの説明

接続端子と設定用スイッチはケース裏面および側面にあります。

■プリスケールの設定

プリスケール機能は得られた計測値に一定の定数を掛けた値を表示さ

せる際に使用する機能です。

計測値×プリスケール値=表示値

プリスケール値は最小1×10

−9

_{より最大9999×10}

−0

_{=9999までの間}

の任意の4桁数値を設定できます。

[注意]

・ 指数（10

−n

_{）の設定範囲は0〜9までです。}

・ プリスケール機能を使用しない場合、プリスケールの設定は下記の

ように1×10

−0

_{=1にしてください。}

初期設定は全て０となっています。

■裏面ディップスイッチの設定

スイッチ 1　入力周波数切替

スイッチ 2・3　小数点切替

スイッチ 4　測定範囲切替

スイッチ 7・8　サンプリング数切替

1 2 3 4 5 6 7 8 9 10 11 プリスケール ディップスイッチ（8連） ロータリスイッチ 端子台 ディップスイッチ（3連） 12345678

裏面

側面

5 4 3_{2 1} 0 9 87 6 ₄5 3_{2 1} 0 9 87 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 X10-n X1000 X100 X10 X1 ドライバでまわすロータリスイッチ 5 4 3 2 1 0 9 87 6 ₄5 3 2 1 0 9 87 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 ₄5 3 2 1 0 987 6 0 0 0 0 1 プリスケール を使用しない ときの設定 5 4 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 X10-n X1000 X100 X10 X1 ドライバでまわすロータリスイッチ 5 4 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 ₄5 3_{2 1} 0 987 6 0 0 0 0 1 プリスケール を使用しない ときの設定 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4 スイッチ7.8 スイッチ2,3 測定範囲切替 小数点切替 入力周波数切替 ※5・6は空き（未使用） ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4 スイッチ7.8 スイッチ2,3 測定範囲切替 小数点切替 入力周波数切替 ※5・6は空き（未使用） ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4 スイッチ7.8 スイッチ2,3 測定範囲切替 小数点切替 入力周波数切替 ※5・6は空き（未使用） ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4 スイッチ7.8 スイッチ2,3 測定範囲切替 小数点切替 入力周波数切替 ※5・6は空き（未使用） ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 サンプリング数切替（１回、10回、100回） スイッチ1 スイッチ4 スイッチ7.8 スイッチ2,3 測定範囲切替 小数点切替 入力周波数切替 ※5・6は空き（未使用） ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF 1 2 3 4 5 6 7 8 ON OFF ON IN A、IN B共に10 Hz （低速） OFF IN A、IN B共に10 kHz （高速） スイッチ 2 OFF ON OFF ON 3 OFF OFF ON ON ON 60〜9999 rpm※_{回転停止後1秒で表示0} OFF 10〜9999 rpm※_{回転停止後6秒で表示0} ※1回転1パルス・プリスケール=1のとき スイッチ 1回 10回 100回 7 OFF ON OFF ON 8 OFF OFF ON ON

544

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-41

接続

■端子台の接続

■対応検出器（代表例）

※ インバータモータのデジタル回転表示を行う場合は、インバータの周波数計（回転計） 用信号をTC-41に接続します。ただし、この信号がアナログ（電圧、電流）信号のもの は接続できません。 またパルス信号ででている場合はその出力回路および信号レベルがマッチングするよ うTC-41の設定を行ってください。 1 2 3 4 5 6 7 8 9 10 11 ＋12 V IN A IN B R 0 V AC200 V AC100 V 端子番号 記号 説明 1 ＋12 V センサ供給用DC電源出力 2 IN 1 入力 3 IN 2 入力 4 R リセット入力 5 0 V 入力およびセンサ電源のコモン 6 空き （接続なし） 7 空き （接続なし） 8 空き （接続なし） 9 AC200 V 電源入力 10 AC100 V 11 AC0 V DC2線式近接センサ出力 汎用インバータ（5 V）※ TTL（トーテムポール出力・5 V） 電圧出力形センサ（12∼24 V） IN 1 電圧入力 1 電圧入力 2 DC2W入力 IN 2 電磁検出器入力 歯車センサ ACタコジェネレータ IN1とIN2の同時使用はできません。 ディップスイッチにより切替

■接続例

対応センサ 入力モード ディプスイッチ（側面）の設定 接続図 電圧出力タイプのセンサ（12〜24 V） 電圧出力形近接センサなど ＜例＞ APS-80A-2T 　　　 APS-30-2T 電圧入力 1 電圧出力タイプのセンサ（5 V） （汎用インバータ） トーテムポール出力のTTLなど 電圧入力２ ナムール出力形近接センサ 電流入力１ 電流出力タイプのセンサ オープンコレクタ出力 DC2線式近接センサなど ＜例＞ APS3-12GMC-Z 　　　 APS5-12GK-Z 電流入力2 NPNオープンコレクタ出力タイプのセンサ ナムール入力または電流入力のどちらでも接続可能。 ＜例＞ APS5-12GK-E／APS3-16F-E 　　　 TRD-J□-S／RZ ナムール入力 または 電流入力 注 ・センサ用電源（+12 V）を使用する場合、接続するセンサの消費電流が50 mA以下であることを確認してください。上表の〈例〉はすべて接続可能です。 ・電磁検出器用入力（IN2）を使用する場合、側面のディップスイッチはすべてOFFにしてください。 〈例〉歯車センサ    ACタコジェネレータなど 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 12 V 24 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 5 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V 茶 青 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ＋ ー 1 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 電源 ON OFF 1 2 3 ON OFF 〈例〉歯車センサ    ACタコジェネレータなど 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 12 V 24 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 5 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V 茶 青 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ＋ ー 1 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 電源 ON OFF 1 2 3 ON OFF 〈例〉歯車センサ    ACタコジェネレータなど 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 12 V 24 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 5 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V 茶 青 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ＋ ー 1 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 電源 ON OFF 1 2 3 ON OFF 〈例〉歯車センサ    ACタコジェネレータなど 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 12 V 24 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 5 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V 茶 青 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ＋ ー 1 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 電源 ON OFF 1 2 3 ON OFF 〈例〉歯車センサ    ACタコジェネレータなど 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 12 V 24 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 5 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V 茶 青 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ＋ ー 1 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 電源 ON OFF 1 2 3 ON OFF 〈例〉歯車センサ    ACタコジェネレータなど 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 12 V 24 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 5 V 電源 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V 茶 青 ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ＋ ー 1 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V ON OFF 1 1 2 3 2 3 4 5 ＋12 V IN 1 IN 2 R 0 V OUT _{0 V} 電源 ON OFF 1 2 3 ON OFF

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-41

外形寸法図

■外形寸法図　

（単位：mm）

96 48 固定金具 （付属） 99 1∼5取付パネル厚さ 6 92＋0.8₀ 45 ＋0.6  0 4.47 7.62 7.62 6.3 7 1.3 12.5 埋込取付穴加工寸法 端子台詳細寸法

546

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4L-G/H

特長

回転数表示専用エコノミータイプ

・ 小型エコノミータイプの回転数表示専用機種です。測定範囲を広げ

るため入力パルスは1回転1パルスと1回転10パルスの2段に切り替え

ることができます。

TC-4L-G：AC100 V用 （AC85〜115 V　50/60 Hz）

TC-4L-H：AC200 V用 （AC180〜240 V　50/60 Hz）

■電気仕様

項目 仕様 定格電圧範囲 TC-4L-G：AC85〜115 V _{TC-4L-H：AC180〜240 V} 定格周波数 50／60 Hz 消費電力 6 VA 耐電圧 _{（電源と外部端子間）}AC2000 V　1分間 絶縁抵抗 _{（電源と外部端子間）}20 MΩ以上　DC500 V

■機能/性能仕様

項目 仕様 計数方式 周期測定方式 機能 表示のみ 表示周期 入力パルス周期0.4秒以内のとき0.4秒ごとに表示。 入力パルス周期が0.4秒を超えるとき入力周期＋0.4秒。 回転停止後6秒間は前回計測値を表示。 表示器 赤色7セグメントLED　4桁　文字高8 mm 基本測定範囲※1 _{10〜9999 rpm} 測定精度 ±1degit 測定項目 回転数rpm（モード1のみ） プリスケール機能 1パルス／回転、10パルス／回転　切替※2 サンプリング機能 1回 接続方式 専用ソケット（別売） センサ用電源 DC12 V　30 mA 電源リセット 電源遮断時間0.5秒／リセット時間0.5秒 外形寸法（mm） 48 W×48 H×95 D 質量 約200 g 付属品 取付金具、単位ラベル 価格 ￥22,000 ※1　プリスケール=1の時 ※2　 測定範囲を広げるため入力パルスは1回転1パルスと1回転10パルスの2段に切り 替えることができます。

■入力仕様

名称 仕様 応答度 入力抵抗 入力電圧 ON電圧 OFF電圧 計数入力 10 Hz 2 kHz 切替 1 kΩ 0〜4 V 10〜30 V

■切替スイッチの設定

スイッチ 機能 A位置 B位置 1 計数速度 2 kHz 10 Hz 2 小数点 _{組合わせにより点灯位置変わる（下} 記） 3 小数点 4 パルス／回転 1パルス／回転 10パルス／回転

小数点の点灯位置設定

スイッチ 2 A B A B 3 A A B B

■環境仕様

項目 仕様 使用周囲温度 −10〜＋50℃ 保存温度 −25〜＋70℃（氷結なきこと） 使用／保存周囲湿度 35〜90％ RH（結露なきこと） 耐振動 耐久：変位振幅0.5 mm　振動数10〜55 Hz　3軸方向 _{誤作動：変位振幅0.35 mm　振動数10〜55 Hz　3軸方向} 耐衝撃 耐久：490 m/s_{誤作動：98 m/s}2　11 ms　3軸方向 2_{11 ms　3軸方向} 耐ノイズ性 1 kV 1 μs電源端子間 測定範囲 入力パルス スイッチ4　A側 スイッチ4　B側 1パルス／回転 10〜9999 rpm 10分の1の値で表示 10パルス／回転 10倍の値で表示 1〜9999 rpm 50 ms以上 低速

入力信号パルス幅

入力回路の構成

H L H L 高速 50 ms以上 250 μs以上250 μs以上 0 V 12 mA MAX. +12 V 各入力 各入力端子を0 V端子 に短絡したときが 入力ONとなる 内部回路 入力 信号 1 kΩ ケース左側面 B 1 2 3 4 A

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I TC-V TC-4シリーズ共通 TC-4 TC-4B TC-41 TC-4L-G/H

TC-4L-G/H

接続／外形寸法図

■接続例

近接センサの場合

ロータリエンコーダの場合

2 1 3 4 5 6 7 8 9 10 11 ▲裏から見た図

■端子接続

端子 機能 端子 機能 3 0V 9 接続なし 4 ＋12 V（センサ供給用） 10 ※100 V／200 V用は 　 別機種 5 接続なし 11 6 入力 — 7 接続なし 1 ※11番端子は接続なし 8 2 AC200 V AC100 V 6 5 4 3 2 1 11 10 9 8 7 ∼ ∼ 6 5 4 3 2 1 11 10 9 8 7 直流３線式 接続可能な近接センサ APSシリーズ   出力記号にEまたはNが付く機種   〈例〉APS5-12GK-E ※直流２線式近接センサも接続可能です。 ●近接センサ ●ロータリエンコーダ TRD-J□-Sの12 V電源における 消費電流は30 mA以下ですので 接続可能です。 直流２線式 ∼ ∼ 6 5 4 3 2 1 11 10 9 8 7 ∼ ∼ 6 5 4 3 2 1 11 10 9 8 7 直流３線式 接続可能な近接センサ APSシリーズ   出力記号にEまたはNが付く機種   〈例〉APS5-12GK-E ※直流２線式近接センサも接続可能です。 ●近接センサ ●ロータリエンコーダ TRD-J□-Sの12 V電源における 消費電流は30 mA以下ですので 接続可能です。 直流２線式 ∼ ∼

■外形寸法図　

（単位：mm）

埋込取付穴加工寸法 31 80.5 ₆ 固定板（埋込取付用） （付属） B台（別売） □ 48 45 45 +0.3 0 47

埋込取付用ソケット：KB-04（別売：￥580）

+0.3 0

515

電子カウンタ 回転計 デジタルタイマ プログラマブルカム SENSOR ENCODER COUNTER INFORMATION H M I

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

カタログに記載されている内容はカタログ発行時の仕様、価格になっております。 最新情報は担当営業（またはホームページ）までお問い合わせください。http://www.koyoele.co.jp/ 型番 外観 適用カウンタ 外形寸法図 価格 据置取付用 ソ ケ ッ ト（端子台） KF-03 105 g KCX KCX-B ¥1,740 埋込取付用 ソ ケ ッ ト KB-03 105 g KCX KCX-B ¥1,540 KB-04 TC-4Ｌ 47 ¥580 5 4 6 7 1 2 11 10 8 9 3 72 20 22 4.5 22 84 72 31 45 2‒φ4.5穴 84 32 2-M3用穴 5 4 6 3 21 60 0.2 141312 1110 9 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14

電子カウンタ関連製品

ソケット
